統合型PON(パッシブ光ネットワーク)

データシートのダウンロード

製品概要

ネットワークトラフィックの急速な増加は、クラウド、5G、およびIoT(モノのインターネット)デバイスやアクセスポイントの導入の加速化により、メトロエリアネットワークにおいてもますます増加しています。これらの負荷に加え、大半のレジデンシャルサービス、モバイルトラフィックはサービスエッジ機能を担い、メトロネットワークエリアを通し分散化し仮想化されています。ジュニパーの統合型パッシブ光ネットワーク(PON)は、シンプルで経済性に優れかつスケーラブルを提供しグリーンフィルドやブラウンフィールド、またジュニパーのクラウドメトロアーキテクチャーにシームレスに接続可能な、10G PONアクセスアグリゲーションネットワークを提供します。

Juniper OLT Pluggable Technology

製品説明

他のアクセスサービスと連携したPONサービスの統合と運用は、これまで以上に容易になりました。ジュニパーの統合PON(図1)は、革新的なスマートプラグ対応光ラインターミナル(OLT)技術(図2)、ジュニパーネットワークスのACX5448、ACX5448-D、およびACX5448-Mユニバーサルメトロルーター、および業界最先端のブロードバンドネットワークゲートウェイ(BNG)技術を組み合わせて、ジュニパーのオーケストレーションおよび管理ソリューションと組み合わせています。このユニークなコンビネーションにより、FTTxアクセス&アグリゲーションへの包括的なマルチサービスを提供することが可能です。

PON技術の次の進化

10Gbps(10G)PON OLTトランシーバーは、ホットスワップ対応であり、イーサネットから10G PON(MAC)ブリッジングまでをサポートします。この10G PONトランシーバーをサポートされているACX(ACX5448/5448-D/5448-M)のSFP+ポートに挿入することで、ポート毎にPONサービスを有効にすることが可能です。PONデバイスのプロビジョニングや管理向けのブラウザーベースのグラフィカルユーザーインターフェイスであるPONマネージャーにより、すべてのPONコンポーネントのWebベースの管理を簡素化できます。

ブラウンフィールドアプリケーションでは、統合型PONソリューションでは、専用に準備されたOLTシェルフはもはや必要ありません。従って、費用全般、消費電力、およびフットプリントを節約でき、1Gまたは2.5GPONから10GPONサービスへの移行を可能にします。(図3)現在、Junos®ベースのオペレーティングシステムベースの統合型PONサービスは、アップストリームジュニパーアーキテクチャとシームレスに統合できます。

その結果、10G XGS-PON(ITU-T)または10G EPON(IEEE)標準をベースにした「オープン」アーキテクチャで、複数のサードパーティ光ネットワークユニット(ONU)または光ネットワークターミナル(ONT)デバイスとの検証互換性を提供します。新しい統合型PONサービスは、ジュニパー®クラウドメトロアーキテクチャで、優れた柔軟性、コンバージェンス、自動化を実現し、ペイアas-you-成長、およびOLTプラグアas-you-成長、ファイナンシャルモデルを提供します。

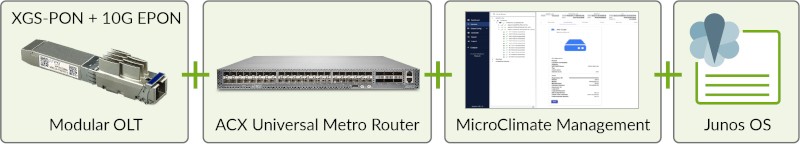

Diagram showing the comprehensive, Junos OS-based 10G PON solution

図1:包括的なJunos OSベースの10G PONソリューション

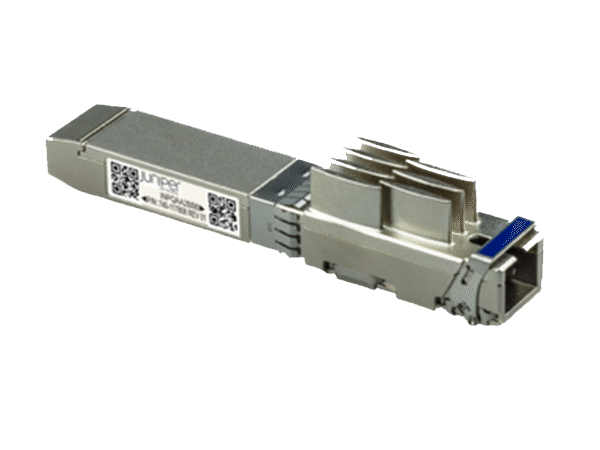

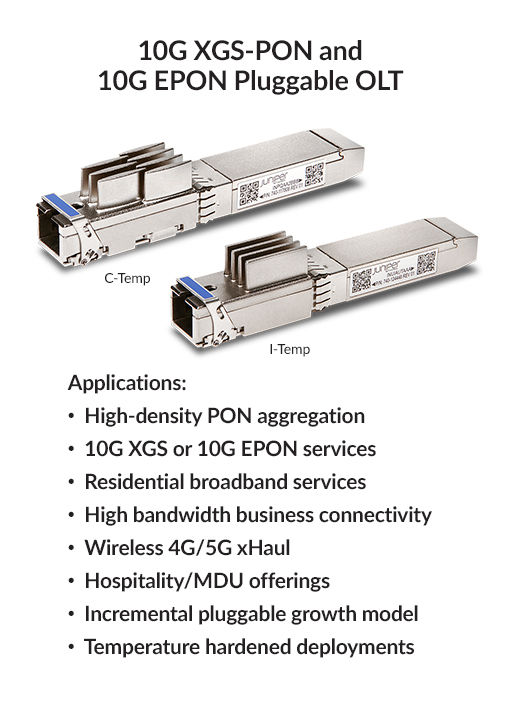

Figure 2: Integrated 10G PON OLT transceivers

図2:統合型10G PON OLTトランシーバ

Figure 3: Legacy versus Juniper Unified PON solution

図3:従来と比較した場合のジュニパーの統合型PONソリューション

統合型10G PONアクセス向けのシンプルなWebベースの管理

PONマネージャーWebインターフェイスは、すべてのPONコンポーネントに直接アクセスし、テンプレートでのプロビジョニングや管理を可能にします。シンプルな使いやすいプラットフォームは、すべてのサービスのフルカスタムとデバイスMIBの可視化をサポートします。

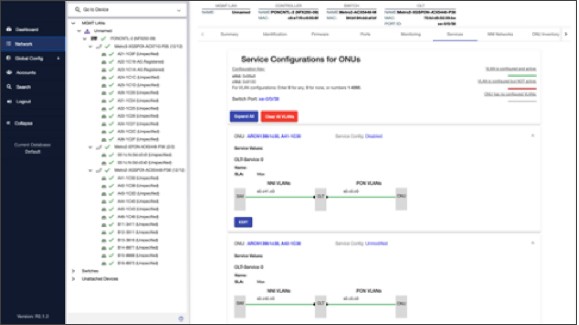

Screenshot of the Juniper PON Manager user interface

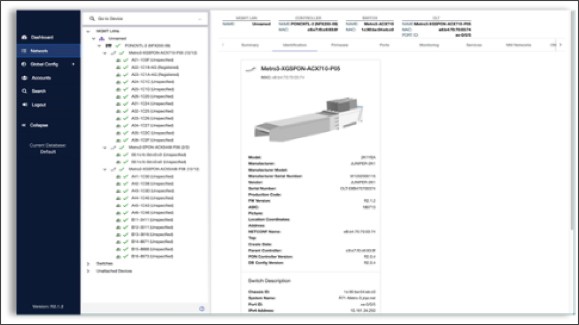

Screenshot of the Juniper PON Manager user interface
Screenshot of the Juniper PON Manager user interface

図4:PONマネージャーからのGUIウィンドウ:OLTデータ、ONU/ONT管理、サービスプロビジョニング

ジュニパーの統合型PONソリューションのプロビジョニングと制御は、MCMS(MicroClimate Management System)により提供されます。MCMSは、3つの要素で構成されています:

  • PONマネージャーはブラウザベースのGUIにより、ネットワーク上のアクテイブなPONデバイスのプロビジョニングと管理を提供します。
  • ノースバンドインターフェースは、標準ベースのNETCONFプロトコルとYANGデータモデルを活用しています。
  • 分散型PON制御エージェントは、OLTからPONマネージャーへのOMCI/OAM通信をブリッジングすると共に、外部サーバーによるスケーラブルなサービスを提供します。またはJunos OSリリース21.3R1以降においては、ACX5448、ACX5448-D、およびACX5448-Mユニバーサルメトロルーターに統合が可能になります。

MCMSは操作性がよく、容易な構築、PONサービスに求められる運用管理システムを提供します。

アーキテクチャと主要コンポーネント

ジュニパーのクラウドメトロは、クラウド、5G、およびIoTの時代のメトロネットワークがどのように変革するかという、総合的なビジョンです。ジュニパーのクラウドメトロのアンダーレイのインフラストラクチャ、IPサービスファブリックは、物理ネットワーク機能(PNF)、仮想ネットワーク機能(VNF)、クラウド運用間の手動および自動化の相互作用を促進します。これにより、全体的な可視性と幅広い運用制御が可能になります。

既存のPONサービスの拡張時や新しい10G PONサービスを提供する場合には、電力の削減や設置スペースを節約することでOpExの削減に寄与する一方、効率的で経済的なデプロイメントモデルを提供します。既存のPONサービスの拡張時や新しい10G PONサービスを提供する場合には、電力の削減や設置スペースを節約することでOpExの削減に寄与する一方、効率的で経済的なデプロイメントモデルを提供します。

  • すべてのサービス向けアーキテクチャの簡素化:同じデバイス上にモバイルバックホール、リモートPHY、ダイレクトインターネット、メトロイーサネットなどの既存のイーサネットサービスとともに10G PONのデプロイが可能となります。
  • 統合型PONデプロイメントおよび簡素化:現在の1Gまたは2.5G FTTxサービスを既存ファイバー上で10G PONに簡単に移行します。またONU/ONTデバイスを活用します。グリーンフィールドの場合、それぞれのファイバー上のサービスを10G PONに即座に移行し、競争力のあるアクセスおよびアグリゲーションサービスを提供します。いずれのケースにおいても、この新しい統合型10G PONアクセスアグリゲーションアーキテクチャは、業界最先端の仮想または物理BNGソリューションやJunos OSオーケストレーションにより、お客様にメリットを提供します。
  • オープン、標準ベースのオーケストレーション:統合型PONソリューションのほとんどのサードパーティのONU/ONTデバイスとの互換性により、レガシーPONシステムで生じていたベンダーロックインを回避します。ジュニパーは、ONU/ONTからOLTを介したBNGまでのワークフローやカスタマイズしたオペレーションを提供します、また包括的な運用自動化スイートの提供と、NETCONFや、YANGデータモデルなど様々な形で提供されるAPIにより、E2Eでの運用の統合が可能となります。ジュニパーの物理および仮想ネットワーク機能のポートフォリオはネットワーク上の異なる要素を高度に統合かつオーケストレートされ、可溶性と高い拡張性のあるサービスを提供します。
  • 高度なBNG運用とのシームレスな統合:オペレータは、サービス速度、市場のカバレッジ、収益性の向上が必要です。パフォーマンスと高度な機能を獲得する必要があります。ジュニパーの物理および仮想BNGソリューションは、ブロードバンドプロバイダが、俊敏性あるサービス展開、加入者のさらなる獲得、また自動化の導入をサポートします。ジュニパーの統合された10G PON OLTトランシーバを、ジュニパーBNG対応サービスアーキテクチャ上のサポートされているACXシリーズルーターと組み合わせることで、高度に分散したPONアクセスおよびアグリゲーションソリューションを構築します。オペレータは、ブロードバンドサービス全体のスケールや冗長性を得る一方、アプリケーション固有のOLTシェルフやレガシーB-RAS(ブロードバンドリモートアクセスサーバー)を別途構成する必要はなくなります。ジュニパーの統合型PONソリューションは、レジデンシャルサービスへのアクセス&アグリゲーションを、俊敏かつ可用性を有する統合型クラウドメトロアーキテクチャへの移行を可能とします。

特長とメリット

ジュニパーの統合PONソリューションは、永続的な帯域幅消費の課題を解決するだけではありません。オペレータ向けの単一アーキテクチャ上で、レジデンシャルサービス、ビジネス、およびモバイルバックホールサービスをサポートする新しいFTTxパラダイムを提供します。他のネットワークリソースとのより良い統合、自動化の機会の向上、および10G PONアップグレード向けの非常に魅力的で簡単な移行パスを提供します。

  • サポートされているACXシリーズルーターのSFP+ポートを活用:ACXシリーズでは、PAYG(Pay As You Grow)モデルをサポートし、使用ポート数による課金、またそれぞれのポートは、ポート毎にFTTxまたはイーサネットサービス、もしくはOLTサービスを設定により選択することが可能です。
  • サードパーティのONU/ONTデバイスとの相互運用性:ジュニパーの統合された10G PON OLTトランシーバは、実績ある複数のサードパーティのONU/ONTデバイスと相互接続を可能とし、標準準拠のOMCI(XGS)およびOAM(EPON)プロトコルを活用します。これにより、ベンダーロックインを排除し、クラス最高のFTTxデプロイメントを柔軟に提供します。
  • OLT機能:マルチサービスサポートには、サービスあたりの構築やスケジューリング(インターネット、オーバートップビデオ、音声など)、包括的なポートやサービス統計などが含まれます。サービスは、単一またはスタックVLANタグなど、柔軟なVLANオプションで提供されます。
  • ソフトウェアを選択可能なITU-TおよびIEEE標準フォーマット:標準化により、信頼性が高く予測可能なパフォーマンスと、サードパーティの標準ベースのONU/ONTデバイスとの相互運用性が確保されます。
  • 包括的なPON-OLTマネージャー:単一ページWebアプリケーションは、PONネットワークのプロビジョニングや管理用のブラウザベースのグラフィカルユーザーインターフェイスを提供します。
  • 既存のジュニパーネットワークスとのシームレスな統合:FTTxサービスをJunos OSやより幅広いジュニパーアーキテクチャと統合することで、パフォーマンス、オーケストレーション、セキュリティの強化が可能になります。

仕様

仕様 SFPP-10GE-OLT
筐体 SFP+
光ディストリビューションネットワーク(ODN)クラス クラスN2(XGS)/PR30+(10G EPON)20km
コネクタータイプ 単一SC/UPCレセプタクル
OLTあたりの容量 128 ONU/ONT
平均光トランスミッター出力電源 +4~+7 dBm
光レシーバーダメージ -6 dBm
光レシーバー入力感度 -7~-28 dBm
最大消費電力 3.1 W
保管時温度 -40~+85°C
動作時温度 0~+70°C(C-Temp)
外形寸法(幅 x 高さ x 奥行き) 13.95 x 18.95 x 80.86 mm
サポートされているプラットフォーム* ACX5448, ACX5448-D, ACX5448-M

*プラットフォームの仕様については、このデータシートをご覧ください

コンプライアンス

  • ITU-T G.9807.1およびG.988仕様(XGS PON)
  • IEEE 802.3avおよびIEEE1904.1仕様(10G EPON)
  • SFF-8472
  • RoHS 6 苦情

注文情報

次の注文情報は、10G PON OLTトランシーバーおよび関連ソフトウェアに適用されます。統合PONソリューションの他のコンポーネントの注文情報は、それぞれのデータシートでご覧いただけます。

製品 説明
ハードウェア
SFPP-10GE-OLT SFP+ 10GE PON OLT、標準温度(0~70℃);SC/UPCレセプテーブル
ソフトウェア
S-PON-S-1 SW、パッシブ光ネットワーク、標準、SWサポート付き、1年間
S-PON-S-3 SW、パッシブ光ネットワーク、標準、SWサポート付き、1年間
S-PON-S-5 SW、パッシブ光ネットワーク、標準、SWサポート付き、5年間
管理ソフトウェアサブスクリプション
S-MCLIMATE-1K-S-1 SW、マイクロ気候、1K加入者、標準、SWサポート付き、1年間
S-MCLIMATE-1K-S-3 SW、マイクロ気候、1K加入者、標準、SWサポート付き、3年間
S-MCLIMATE-1K-S-5 SW、マイクロ気候、1K加入者、標準、SWサポート付き、5年間

ジュニパーネットワークスについて

ジュニパーネットワークスは、ネットワーク運用を大幅に簡素化し、エンドユーザーに優れたエクスペリエンスを提供することを目指しています。業界をリードするインサイト、自動化、セキュリティ、AIを提供する当社のソリューションで、真のビジネス成果をもたらします。つながりを強めれば、人々の絆がより深まり、幸福、持続可能性、平等という世界最大の課題を解決できるとジュニパーは信じています。



1000722-001-EN2021年 10月
