MX2000 ユニバーサル ルーティング プラットフォーム

データシートのダウンロード(英語)

製品概要

クラウド ビルダー、通信サービス プロバイダ、ケーブル通信事業者は、顧客毎にカスタマイズされたデジタル エクスペリエンスの向上を目指すために、増え続けるネットワーク帯域幅のニーズへ同時に対応をする必要があります。これらの目標を達成するには、現在のニーズと長期的に予想されるニーズの両方を満たすために費用対効果に優れた方法で拡張可能な、動的なサービス指向のエッジルーティングプラットフォームが必要です。

SDN 対応の MX2000 シリーズ ユニバーサル ルーティング プラットフォームは、真のクラウドグレード ネットワーク プラットフォームです。あらゆるタイプのネットワーク事業者がビジネス上の目標を達成できるように、比類ないパフォーマンス、信頼性、セキュリティをラインレート暗号化機能を含むプログラム可能なソフトウェアを中心した設計と大規模に組み合わせています。つまり、MX2000 ルーターは、ネットワーク事業者の現在および将来の成功に必要なシステム容量、ラインレートのポート密度、サービス指向の設計を備えているということです。

製品説明

高度なテクノロジを利用する機会が増えて、ユーザー独自のニーズや関心事に合った、即応性に優れ、カスタマイズでき、クラウドのようにオンラインで使用可能なサービスが要求されるようになっています。それと同時に、ユーザーのトラフィックも増え続け、ネットワーク帯域幅も増加の一途をたどっています。例えば、グローバルなeコマースの販売は年間20%成長しています。企業はますますインフラストラクチャをクラウドに移行する傾向にあり1、毎日300時間以上の動画がYouTubeにアップロードされています2。アナリストは、2020年までには260億を超えるIoT(モノのインターネット)デバイスが使用されると予想しており、これは2015年と比べて10倍以上の増加となります3

ネットワーク事業者は、利益を確保しながらこのような市場のニーズを満たそうと努めていますが、プログラマビリティと拡張性に欠ける従来のハードウェア中心のエッジ ルーターによって阻まれ、競争力が制限され、収益とマーケット シェアの成長が制約され、CapEx、OpEx、TCO が増加しています。サービス プロバイダは、俊敏なサービス指向のエッジ ルーターにより、費用対効果の高い方法で拡張してクラウドグレードのネットワークを構築し、現在のニーズと長期的な見通しを充足することを今まで以上に必要としています。

これらの課題を真っ向から解決するジュニパーネットワークス®  MX2000シリーズのユニバーサルルーティングプラットフォームは、80 Tbpsに対応するMX2020、40 Tbpsに対応するMX2010、16 Tbpsに対応するMX2008で構成されており、ネットワーク事業者は、住宅、モバイル、ビジネスおよびクラウド/ホスティング市場のすべてで、最高のクラウドグレードコアとエッジネットワークを自信を持って構築することができます。

また、MX2000プラットフォームは、すべてのMXシリーズユニバーサルルーティングプラットフォーム製品ポートフォリオと同じくジュニパーネットワークスのJunos® OSで動作するため、機能の完全な一貫性と共通の運用および管理フレームワークが得られます。この一貫性によりネットワーク変革のコストやリスク、複雑さが低減し、MX シリーズを利用されているお客様が、MX2000 ルーターの評価や導入を迅速に行うことができるようになります。

セキュリティの脅威が増え、データのプライバシに関する懸念が増しているため、ジュニパーはMX2000 シリーズを含むほとんどの製品で、MACsec テクノロジを統合してラインレートのレイヤー 2 暗号化の標準化を行いました。MX2000プラットフォームでは、MPC11E ライン カードを使用することでサービスカードを別途必要とすることなく、10GbE、40GbE、100GbEポートにMACsecを適用できます。40GbE と 100GbE の MACsec 機能は、2018 年より MPC8E および MPC9E ライン カードで使用可能になり、10GbE の MACsec は 2016 年より MPC7E-10G ライン カードで使用可能になりました。


1 出典:Digital Business, Rethinking Fundamentals, Bill McNee, Founder and CEO, Saugatuck Technology

2 出典:YouTubeの統計

3 出典:Gartnerは2020年までにはIoT(モノのインターネット)の設置数が260億に成長すると発表

アーキテクチャと主要コンポーネント

プラットフォームのコンポーネント

スイッチ ファブリック ボード

SFB(スイッチ ファブリック ボード)は、拡張性と耐障害性に優れた「オールアクティブ」の一元的なスイッチ ファブリックで、MX2000 ルーターの各 MPC スロットに最大 4 Tbps の全二重スイッチング性能を提供します。

コントロール ボードとルーティング エンジン

冗長型デュアル CB-RE(コントロール ボードとルーティング エンジン)は 64 ビット Junos OS を実行して、ルーティング プロトコル の処理およびルーター インターフェイス制御と、シャーシ コンポーネント、システム管理、ルーターへのユーザー アクセスなどの制御プレーンの機能をサポートします。これらのプロセスをカーネル上で実行します。カーネルは専用の高帯域幅の管理チャネルを通して MPC(モジュラーポートコンセントレータ)上の PFE(パケット フォワーディング エンジン)と対話するため、制御プレーンと転送プレーンが明確に分離されます。

電源

MX2000 の電源は、拡張性や機能を犠牲にすることなく、高度なテクノロジで電力効率を最適化します。この電源システムのアーキテクチャは、フル パワーを供給して電力供給ケーブルの冗長性を維持するための耐障害性に優れています。MX2000ルーターは、-48 V DCまたはAC電源(デルタまたはWye 3相構成)に加えて、HVDCおよびHVAC電源を備えており、必要に応じてラックに電源を追加することもできます。

Modular Port Concentrator

MPC(モジュラーポートコンセントレータ)は、包括的なルーティング、スイッチング、インライン サービス、加入者管理と、高度な HQoS(階層型サービス品質)を提供し、多様なネットワークとサービス アプリケーションに対応します。MPC はネットワーク接続を直接提供する場合もあれば、様々なインターフェイスを接続するためにMIC(モジュラー インターフェイス カード)をMPCに収容する場合もあります。

MPC11E は、「Penta」と呼ばれる第 5 世代の Trio チップセットを搭載し、スロットあたり 4 Tbps を提供可能で、ほぼ無限のハードウェア プログラマビリティを備え、将来の革新的なプロトコルに対応します。MPC11Eは、100GbE以上の速度向けに最適化されており、マルチレートのQSFP56DDインターフェイスで400GbE対応ポートを提供することで、100GbEから400GbEへとシームレスなアップグレードを実現します。MPC11EのネイティブMACsecへのサポートは業界初であり、パフォーマンス(スループットやレイテンシー)に影響を与えることもありません。このテクノロジはネットワークの経済性をさらに高め、帯域幅ニーズの増加に対応するとともに、従来の全ての機能との後方互換性もあります。

MPC6E、MPC8E、MPC9E は、MX2000 シリーズの極めて高いファブリック性能を活用するように設計されています。これらの MPC はプログラム可能な Junos Trio チップセットを搭載し、10GbE、40GbE、100GbE の極めて高いポート密度とラインレートのパフォーマンスを提供します。また、パフォーマンス管理と課金用のテレメトリをストリーミングします。

アダプターカード4を使うことで、MPC1からMPC5、MPC7EをMX2000シリーズで使用できるようになり、既存のMPCへの投資を保護することができます。MX2000プラットフォームは、10GbE、40GbE、100GbEの速度でポートごとのラインレートでMACsecの暗号化と復号化をすることができ、フラグメンテーション影響を与えることなく、低価格でシンプルな方法でL2通信を保護します。MX2K-MPC11Eラインカードはスロットあたり4 Tbpsのスループットを実現し、10GbE、40GbE、100GbEの各インターフェイスでMACsecを選択して有効にすることができます。MX2K-MPC9E と MX2K-MPC8E のライン カードを プラガブル MIC の MIC-MACSEC-MRATE と一緒に使用した場合、10GbE、40GbE、100Gb の速度で、MACsec 暗号化を選択的に提供できます。MPC7E-10G ライン カードは、MX2000 シリーズ ルーターの MACsec 機能を使用して、ネイティブな 10GbE 密度を実現するための選択肢を提供します。

MS-MPC を MX2000 シリーズで使用するためには、アダプター カードも必要です。MS-MPC は、ネットワーク エッジ サービス(CGN、IPsec、ステートフル ファイアウォール、DPI(ディープ パケット インスペクション)、モニタリング、その他の演算処理サービス)機能を提供し、転送パフォーマンスに影響を与えずに、これらのサービスの効率的な統合を MX2000 プラットフォームで直接、大規模に実行できます。 MS-MPC は、専用アプライアンスを削減するとともに、運用環境の複雑さも低減します。

Junosオペレーティング システム

Junos は、信頼性の高いハイパフォーマンスなモジュラー型ネットワーク オペレーティング システムで、ジュニパーネットワークスの物理および仮想ルーティング、スイッチング、セキュリティ プラットフォームすべてで採用され、ネットワークの実装とメンテナンスに必要なコストと複雑さ、リソースを低減します。 セキュアなプログラミングインターフェイス、Juniper Extension Toolkit、さまざまなスクリプティングのサポート、そして一般的なオーケストレーションフレームワークとの統合によって、Junos OSはネットワークから高い価値を引き出すことを可能にするDevOpsスタイルの管理に対応した柔軟性の高い選択肢となります。

Junos OSの詳細については、www.juniper.net/jp/ja/products/network-operating-system/junos-os.htmlをご覧ください

4 エアフローを最適化してインターフェース密度を最大限に高めるため、MX2000シリーズのMPCスロットは、MX240、MX480、MX960のMPCスロットよりも幅広になっています。アダプター カードによって、MPC1~MPC5、MPC7、MSMPC を MX2000 シリーズで使用できます。これらのカードは設定不要で、CLI からシステム インベントリに表示できます。

特長とメリット

業界屈指の拡張性、容量、密度

MX2000 シリーズは極めて高い性能を提供します(表 1 を参照)。

表 1. MX2000 システムの概要
  MX2008 MX2010 MX2020
スロット 10 10 20
スロットあたりの容量 1.6 Tbps 4 Tbps 4 Tbps
システム スループット 16 Tbps 40 Tbps 80 Tbps

MPC11E は、Penta チップセットを搭載し、コストが最適化されたモノリシックな設計で、高密度な 100GbE アグリゲーションを実現します。MPC11Eを搭載したMX2000シリーズは、スロットあたり4 TbpsのSFB3スイッチファブリックカードを活用することで、業界トップクラスの100GbEおよび400GbEポート密度を実現します(表2を参照)。

表2. MX2000のMPC11Eを使用した最大ラインレートポート密度
  MPC あたり MX2020 MX2010
100 GbE 40 800 400
400GbE 8 160 80

MPC11Eラインカードにはフレックスライセンスが付いており、必要に応じてソフトウェア機能を柔軟に導入することができます。それほど高いスループットを必要としない用途の場合、MPC9E シリーズ カードで MX2000 の高いファブリック性能を活用して、ラインレートのパフォーマンスで 10GbE と 40GbE のポート密度を提供します(表 3 を参照)。

表 3. MX2000 の最大ラインレート ポート密度(MPC9E を使用した場合)
  MPC あたり MX2020 MX2010 MX2008
10 GbE 96 1,920 960 960
40 GbE 24 480  240  240
100GbE 16 320 160 160

比類のないネットワーク可用性

MX2000 シリーズ ユニバーサル ルーティング プラットフォームは、ハードウェアとソフトウェアのさまざまな機能によって、無停止のネットワーク可用性が確保されます。MX2000 シリーズでは、ファブリックの N+1 冗長性、制御プレーンの冗長性、電力供給の N+N 冗長性、さらに電源モジュールの N+1 冗長性がサポートされています。また、バーチャル シャーシ技術によりシャーシレベルの冗長性をサポートすると同時に、ユーザーは 2 台のルーターを単一のルーターとして管理できます。 ジュニパーの LAG(リンク アグリゲーション グループ)を実装することによって、ステートフルなカードとポートの冗長性のほか、加入者とセッションの維持にも対応します。

ソフトウェアの面では、Junos OS が独自の保護されたメモリ スペースで各プログラムを独立して実行するため、個々のプロセスが干渉し合うことはありません。統合型 ISSU により無停止の OS アップグレードが可能です。一方、Junos Continuity ではシンプルなプラグイン パッケージの追加で、新しいハードウェアを MX シリーズ ルーターに追加できます。パッケージは稼働中に中断することなくインストールできます。

組み込まれている要素 - レイヤー分析

プログラム可能な Trio チップセットには、コンポーネント レベルのデータを監視および収集する機能が用意されていて、Junos Telemetry Interface を使用してこのデータを拡張可能な方法で、監視、分析、パフォーマンス管理のアプリケーション(図 1 を参照)およびジュニパーネットワークス NorthStar Controller にストリーミングします。

この情報は、現在の輻輳とその傾向、リソースの使用状況、トラフィックボリューム、遅延の特定に役立ちます。ネットワーク事業者はこの情報を利用して問題を検出し、情報に基づいてネットワーク設計の意思決定、最適化、投資を行うことができます。

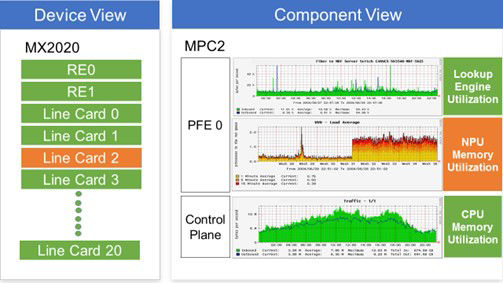

図1:MX2020ルーターおよびMPCから得られる視覚的な分析結果

統合ネットワーク エッジ サービス

MX2000 ルーター上でネットワーク エッジ サービスを直接ホストすると、ルーティングやフォーワディングのパフォーマンスに影響を与えずに、サービス固有のアプライアンスとそのオペレーティング システムや管理システムの統合や削減ができるため、運用の合理化と TCO の削減が可能です。

ジュニパーのネットワーク エッジ サービス ポートフォリオには以下が含まれています。

  • Junos Subscriber Aware:加入者ごとのトラフィック ステアリング、ポリシー適用、アカウンティングに対応
  • Junos Application Aware:L4~L7 トラフィック識別、ポリシーベースのトラフィック処理、アカウンティングに対応
  • Junos Address Aware:IPv4 アドレス プールの保持、IPv4/IPv6 の共存、IPv6 への移行支援
  • Junos Network Secure:ネットワークの保護と管理されたセキュリティを実現するステートフル ファイアウォール サービスを提供
  • Junos VPN Site Secure:標準的な暗号化モードを使用して、アクセス ネットワーク上で通信のセキュリティを確保するとともに、L3 VPN 上にセキュリティを追加
  • Junos Traffic Vision:ネットワークの効率化、セキュリティの強化、運用タスクのサポートに必要なきめ細かなトラフィック可視化を提供
  • Junos Video Focus:標準ベースのビデオ監視と問題の自動対応によって、高品質なカスタマー エクスペリエンスを提供
  • Junos Web Aware:HTTP の要求と応答を追跡し、タグ挿入とヘッダー エンリッチメントを可能にするパワフルなアプリケーション
  • Junos L4 Load Balancer:高度な Junos OS 機能をベースにしたハイブリッド トラフィック ロード バランサーで、ネットワークの効率性を向上

ネットワーク エッジ サービスはオプションで、そのライセンスは個別になっています。MX2000 ルーターでは、複数のサービスを同時にホストできます。

ネットワークエッジサービスの詳細については、www.juniper.net/jp/ja/products/routers/mx-series/network-edge-services.htmlをご覧ください

優れた電力設計と効率性

MX2000 シリーズは、クラウド グレード ネットワークの考慮事項として重要性を増している、エッジ ルーターの電力設計と効率性に新たな基準を設定しました。

システムレベルでは、サイト固有の環境状況を満たせるように電力を柔軟にプロビジョニングすることができ、25C未満で一貫して動作する施設ではより少ない電力をプロビジョニングできるため、運用コストを大幅に削減することができます。 電力消費量も実際のハードウェア構成に基づいて動的に管理されます。MIC を取り付けたときに、最悪のケースが想定される場合にだけプロビジョニング前よりも電力が追加されます。そのほか、ファンの速度が実際の温度監視によって動的に制御されます。周囲温度では、ファンは最大出力の 20% しか消費しません。

ジュニパーは、電力最適化もシリコン レベルで実装しています。「クロック ゲーティング」は、未使用の論理回路を無効化して、動的な電力散逸を削減します。未使用メモリも動的に「スリープ モード」になり、電力が節約されます。

これらの最適化と、ジュニパーの最新のMPCや光インターフェイスを組み合わせることで、MX2000シリーズは0.25W/GbEという驚くべき電力対スループット効率比を実現します。MX2020は、1GBのトラフィックを転送する際に、わずか4分の1の電力しか消費しません。

さまざまなサービス プロバイダ アプリケーションに対処

ブロードバンドエッジ

MX2000 シリーズは、パワフルな BNG(ブロードバンド ネットワーク ゲートウェイ)機能を提供し、現在と将来のブロードバンド サービスをプロビジョニングできます。MX2000 シリーズには、極めて高い加入者密度と、HQoS(階層型サービス品質)などの高度なブロードバンド エッジ機能があり、PPP(Point-to-Point Protocol)加入者終端、DHCP(Dynamic Host Configuration Protocol)、Pv4/IPv6 ローカル サーバー、および DHCP アクセス モデルに加入者が移行するためのリレー プロキシをサポートします。ジュニパーの BNG は、階層型キューイング、きめ細かな QoS、動的なマルチレイヤー サービス アクティブ化、RADIUS、バックエンド サービス統合用の Diameter のサポートによって、認証、ポリシー制御、アカウンティングが容易になり、柔軟な L2/L3 ホールセール モデルもサポートします。

ビジネスエッジ

MX2000 シリーズ ルーターには包括的な VPN ツールキットが含まれ、機能豊富な標準ベースのセキュアな相互連携に対応し、革新的なビジネス サービスを実現します。基本的な L2/L3 VPN と VPLS をサポートするほか、音声とビデオの QoS 優先 VPN トラフィック、VPN 認識型マルチキャストおよびファイアウォール サービスなどの拡張 VPN サービスを提供します。これらのサービスは、LDP-BGP/VPLS 相互連携、P2MP LSP(Point-to-Multipoint Label-Switched Path)、BGP ベース マルチキャスト L3VPN、異種 L2 アクセス ネットワークに接続する L2 VPN 相互連携、MPLS プラグアンドプレイ、IPsec/GRE(Generic Routing Encapsulation)VPN などの技術を活用しています。

IP コア

豊富な機能を搭載した MX2000 シリーズ ルーターは、コア、統合型エッジ/コア、ピアリングの用途に最適です。主な機能には、大容量のシステム、拡張性の高い FIB、高密度な 400GbE インターフェイス、DWDM および IP/光対応、インライン ビデオ監視、ノード仮想化などがあります。さらに、Junos OS はネットワークのソース パケット ルーティング(SPRING、RFC 7855)をサポートし、信頼されたソース ノードで、通常の最短パス以外の転送ルートを特定のパケットに指定して送信できます。

メトロ イーサネット

MX2000 シリーズ ルーターは、ルーティングとスイッチングのフル機能を搭載し、メトロ ネットワークとアグリゲーション ネットワークに対する卓越したサポートを提供します。ネットワーク事業者は、自社のビジネスおよび技術上のニーズに合わせて導入モデルを選択できます。MX2000 シリーズは、IP/IP VPN エッジ ルーター、E-VPN(イーサネット VPN)、VPLS–PE(VPLS プロバイダ エッジ ルーター)、MPLS LSR(ラベルスイッチング ルーター)として、レイヤー 2 イーサネット スイッチまたはレイヤー 3 IP ルーターとして導入できます。

ユニバーサル SDN ゲートウェイ

MX2000 ルーターは、仮想/物理ネットワークと、さまざまな技術で運用される仮想ネットワークを相互接続するユニバーサル SDN ゲートウェイとして最適です。主要な機能には、MBGP(Multiprotocol BGP)、MPLS-over-GRE または VXLAN カプセル化を使用した動的トンネル、VRF(仮想ルーティングおよび転送)テーブルまたは E-VPN、Netconf のほか、設定とポリシーに基づいて VRF とグローバル ルーティング テーブル間でトラフィックを送信するメカニズムなどがあります。

Service Control Gateway

MX2000 シリーズは、Service Control Gateway の基盤として優れています。Service Control Gateway は、ネットワークの状態、アプリケーション タイプ、加入者の権限、事業者のポリシーを考慮してネットワーク サービスを提供する高度なソリューションです。Junos Application Aware でディープパケット インスペクション技法を使用して、アプリケーション単位でトラフィックの識別と分類を行い、Junos Subscriber Aware でトラフィック フローを生成元の加入者と関連付けます。このように Service Control Gateway は、差別化したサービスの作成と提供に対応し、Contrail Cloud Platform と一緒に使用すると、トラフィックを作成して複雑なサービス チェーンに動的に送信できます。

サービスコントロールゲートウェイの詳細については、www.juniper.net/assets/jp/ja/local/pdf/datasheets/1000540-en.pdfをご覧ください。

仕様と承認

このセクションでは、基本的な仕様をプラットフォーム別に説明します。詳細については、www.juniper.net/documentation/product/us/en/junos-osのハードウェアインストールマニュアルをご覧ください。

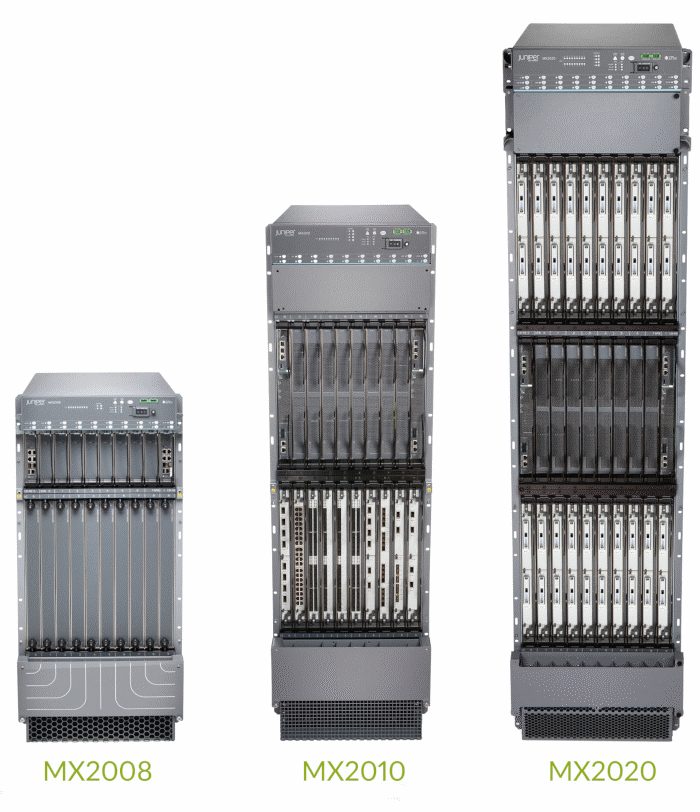

表4. MX2020、MX2010、MX2008の物理的仕様
仕様 MX2020 MX2010 MX2008

物理的寸法

(高さ x 奥行 x 幅)

78.75 x 36.2 x 17.5インチ

(200 x 91.95 x 44.45 cm)

59.5 x 36.2 x 17.5インチ

(151.1 x 91.95 x 44.45 cm)

42 x 34.5 x 17.37インチ

(106.68 x 87.63 x 44.13 cm)
エアフロー 前面から背面 前面から背面 前面から背面
ファントレイ数 4 4 2
最大重量

1,500ポンド

(680.39 kg)

1,000ポンド

(453.59 kg)
415.04 kg(915 ポンド)
システムマウント方式 4 ポスト ラック マウント 4 ポスト ラック マウント 4 ポスト ラック マウント
ラック ユニット 45 34 24

ジュニパーネットワークスのサービスとサポート

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、ネットワークへの投資から早期に収益を図ることができます。また、ネットワークを最適化することで、必要なパフォーマンスレベルや信頼性、可用性を維持し、卓越した運用を実現します。詳細については、www.juniper.net/jp/ja/products.htmlをご覧ください。

注文情報

製品番号 説明
プレミアムおよびベースユニット、スペア
MX2020-BASE-AC 20 スロット MX2020 シャーシ ベースバンドル ルーティング エンジン x 1、SFB、ファン トレイ、AC電源
MX2020-BASE-DC 20 スロット MX2020 シャーシ ベースバンドル ルーティング エンジン x 1、SFB、ファン トレイ、DC電源
MX2010-BASE-AC 10 スロット MX2010 シャーシ ベースバンドル ルーティング エンジン x 1、SFB、ファン トレイ、AC電源
MX2010-BASE-DC 10 スロット MX2010 シャーシ ベースバンドル ルーティング エンジン x 1、SFB、ファン トレイ、DC電源
MX2008-BASE 10 スロット MX2008 シャーシ ベースバンドル ルーティング エンジン x 1、SFB、ファン トレイ
MX2020-PREMIUM-AC 20 スロット MX2020 シャーシ プレミアムバンドル 冗長ルーティング エンジン、SFB、ファン トレイ、AC電源
MX2020-PREMIUM-DC 20 スロット MX2020 シャーシ プレミアムバンドル 冗長ルーティング エンジン、SFB、ファン トレイ、DC電源
MX2010-PREMIUM-AC 10 スロット MX2010 シャーシ プレミアムバンドル 冗長ルーティング エンジン、SFB、ファン トレイ、AC電源
MX2010-PREMIUM-DC 10 スロット MX2010 シャーシ プレミアムバンドル 冗長ルーティング エンジン、SFB、ファン トレイ、DC電源
MX2008-PREMIUM 10 スロット MX2008 シャーシ プレミアムバンドル 冗長ルーティング エンジン、SFB、ファン トレイ
MX2020-PREMIUM2-AC 20 スロット MX2020 プレミアム 2 シャーシ、最適化された AC 電源付き
MX2020-PREMIUM2-DC 20 スロット MX2020 プレミアム 2 シャーシ、最適化された DC 電源付き
MX2010-PREMIUM2-AC 10 スロット MX2010 プレミアム 2 シャーシ、最適化された AC 電源付き
MX2010-PREMIUM2-DC 10 スロット MX2010 プレミアム 2 シャーシ、最適化された DC 電源付き
CHAS-BP-MX2020-S 20 スロット MX2020 シャーシ、バックプレーンインストール済み、スペア
CHAS-BP-MX2010-S 10 スロット MX2010 シャーシ、バックプレーンインストール済み、スペア
CHAS-MX2008-BB 10 スロット MX2008 シャーシ、バックプレーンインストール済み、ベース
CHAS-MX2008-S 10 スロット MX2008 シャーシ、バックプレーンインストール済み、スペア
ルーティング エンジン(RE)
REMX2K-X8-64G-BB ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、MX2010 および MX2020 用ベースバンドル
REMX2008-X8-64G-BB ルーティング エンジンとコントロール ボード、8コア、 2.1Ghz CPU、64 GB メモリ、MX2008 用ベースバンドル
REMX2K-X8-64G-R ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、MX2010 および MX2020 用冗長
REMX2K-X8-64G-S ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、MX2010 および MX2020 用スペア
REMX2008-X8-64G-R ルーティング エンジンとコントロール ボード、8コア、 2.1Ghz CPU、64 GB メモリ、MX2008 用冗長
REMX2008-X8-64G-S ルーティング エンジンとコントロール ボード、8コア、 2.1Ghz CPU、64 GB メモリ、MX2008 用スペア
REMX2008-X8-64G-LT ルーティング エンジンとコントロール ボード、8コア、 2.1Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2008 用スペア
REMX2K-X8-64G-LT-B ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2010 および MX2020 用ベースバンドル
REMX2K-X8-64G-LT-R ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2010 および MX2020 用冗長
REMX2K-X8-64G-LT-S ルーティング エンジンとコントロール ボード、8コア、 2.3Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2010 および MX2020 用スペア
REMX2008X864GLT-BB ルーティング エンジンとコントロール ボード、8コア、2.1Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2008 用ベースバンドル
REMX2008X864GLT-R ルーティング エンジンとコントロール ボード、8コア、2.1Ghz CPU、64 GB メモリ、リミテッド暗号化バージョン、MX2008 用冗長
REMX2008-X8-128G ルーティング エンジンとコントロール ボード、8コア、2.1Ghz CPU、128 GB メモリ、MX2008 用スペア
REMX2008-X8-128G-BB ルーティング エンジンとコントロール ボード、8コア、2.1Ghz CPU、128 GB メモリ、MX2008 用ベースバンドル
REMX2008-X8-128G-R ルーティング エンジンとコントロール ボード、8コア、2.1Ghz CPU、128 GB メモリ、MX2008 用冗長
REMX2K-1800-32G-BB ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、MX2010 および MX2020 用ベースバンドル
REMX2K-1800-32G-R ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、MX2010 および MX2020 用冗長
REMX2K-1800-32G-S ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、MX2010 および MX2020 用スペア
REMX2K-1800-32G-WB ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、グローバル バージョン、MX2010 および MX2020 用ベースバンドル
REMX2K-1800-32G-WR ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、グローバル バージョン、MX2010 および MX2020 用冗長
REMX2K-1800-32G-WS ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、32 GB メモリ、グローバル バージョン、MX2010 および MX2020 用スペア
RE-MX2000-1800x4-S ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、16 GB メモリ、MX2010 および MX2020 用スペア
RE-MX2000-1800x4-BB ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、16 GB メモリ、MX2010 および MX2020 用ベースバンドル
RE-MX2000-1800x4-R ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、16 GB メモリ、MX2010 および MX2020 用冗長
RE-MX2000-1800x4-WW-S ルーティング エンジンとコントロール ボード、クアッド コア、1.8 GHz、16 GB メモリ、グローバル バージョン、MX2010 および MX2020 用スペア
スイッチ ファブリック ボード(SFB)
MX2000-SFB3-BB 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用ベースバンドル
MX2000-SFB3-R 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用冗長オプション
MX2000-SFB3-S 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用スペア
MX2000-SFB2-BB 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用ベースバンドル
MX2000-SFB2-R 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用冗長オプション
MX2000-SFB2-S 拡張スイッチ ファブリック ボード、MX2010 および MX2020 用スペア
MX2008-SFB2-BB 拡張スイッチ ファブリック ボード、MX2008 用ベースバンドル
MX2008-SFB2-R 拡張スイッチ ファブリック ボード、MX2008 用冗長オプション
MX2000-SFB-BB スイッチ ファブリック ボード、MX2010 および MX2020 用ベースバンドル
MX2000-SFB-R スイッチ ファブリック ボード、MX2010 および MX2020 用冗長オプション
MX2000-SFB-S スイッチ ファブリック ボード、MX2010 および MX2020 用スペア
MPC
MX2K-MPC11E-BASE      10/40/100/400GbEインターフェイスをサポートするマルチレートラインカード。フレックスアドバンスドまたはプレミアムライセンスが必要です。
MX2K-MPC9E 2 スロット モジュラー ライン カード。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。インターフェイス カードは別売り。
MX2K-MPC9E-RB 2 スロット モジュラー ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む。インターフェイス カードは別売り。
MX2K-MPC9E-IRB 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16 を含む。インターフェイス カードは別売り。
MX2K-MPC9EQ-B 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 機能と縮小スケール L3 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC9EQ-RB 2 スロット モジュラー ライン カード バンドル。フルスケール L3/L2/L2.5 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC9EQ-IRB 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC8E 2 スロット モジュラー ライン カード。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。インターフェイス カードは別売り。
MX2K-MPC8E-RB 2 スロット モジュラー ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む。インターフェイス カードは別売り。
MX2K-MPC8E-IRB 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16 を含む。インターフェイス カードは別売り。
MX2K-MPC8EQ-B 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 機能と縮小スケール L3 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC8EQ-RB 2 スロット モジュラー ライン カード バンドル。フルスケール L3、L2、L2.5 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC8EQ-IRB 2 スロット モジュラー ライン カード バンドル。フルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16、フルスケール VLAN 単位キューイング、H-QoS を含む。インターフェイス カードは別売り。
MX2K-MPC6E MPC6E、任意の 2 枚の MIC6 カードをサポート。
MX2K-MPC6E-IRB MPC6E ライン カード バンドル。任意の 2 枚の MIC6 カードと、フルケール L2/L2.5、L3 機能と最大 L3VPN インスタンス x 16 をサポート。
MX2K-MPC6E-RB MPC6E ライン カード バンドル。任意の 2 枚の MIC6 カードと、フルケール L2/L2.5、L3 機能と L3VPN 機能をサポート。
MX2000シリーズアダプターカード
MX2000-LC-ADAPTER MPC アダプター。MX2000 で MPC1~MPC5、MPC7、MS-MPC を使用する場合に必要
MXシリーズMPC(MX2000ではMX2000-LC-ADAPTERカードが必要)
MPC7E-10G 10GbE SFP+ x 40 ポート ライン カード。価格にはフルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。光インターフェイスは別売り。
MPC7E-10G-RB 10GbE SFP+ x 40 ポート ライン カード バンドル。価格にはフルスケール L3、L2、L2.5 機能を含む。光インターフェイスは別売り。
MPC7E-10G-IRB 10GbE SFP+ x 40 ポート ライン カード バンドル。価格にはフルスケール L2/L2.5 機能と L3 機能、カードあたり最大 L3VPN インスタンス x 16 を含む。光インターフェイスは別売り。
MPC7EQ-10G-B 10GbE SFP+ x 40 ポート ライン カード バンドル。価格にはフルスケール L2/L2.5 機能と縮小スケール L3 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC7EQ-10G-RB 10GbE SFP+ x 40 ポート ライン カード バンドル。価格にはフルスケール L3、L2、L2.5 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC7EQ-10G-IRB 10GbE SFP+ x 40 ポート ライン カード バンドル。価格にはフルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC7E-MRATE-RB QSFP+/QSFP28 x 12 マルチレート ポート ライン カード バンドル。価格にはフルスケール L3、L2、L2.5 機能を含む。光インターフェイスは別売り。
MPC7EQ-MRATE-B QSFP+/QSFP28 x 12 マルチレート ポート ライン カード バンドル。価格にはフルスケール L2/L2.5 機能と縮小スケール L3 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC7EQ-MRATE-RB QSFP+/QSFP28 x 12 マルチレート ポート ライン カード バンドル。価格にはフルスケール L3、L2、L2.5 機能、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC7EQ-MRATE-IRB QSFP+/QSFP28 x 12 マルチレート ポート ライン カード バンドル。価格にはフルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN インスタンス x 16、フルスケール VLAN 単位キューイング、H-QoS を含む。光インターフェイスは別売り。
MPC5E-100G10G 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドル、フルスケール L2/L2.5 機能と縮小スケール L3 機能。オプション ライセンスで最大 32,000 のキューと HQoS を使用可能。
MPC5E-100G10G-IRB 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドル、フルスケール L2/L2.5、L3 機能、最大 L3VPN インスタンス x 16 付き。オプション ライセンスで最大 32,000 のキューと HQoS を使用可能。
MPC5E-100G10G-RB 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドル、フルスケール L2/L2.5、L3、L3VPN 機能付き。オプション ライセンスで最大 32,000 のキューと HQoS を使用可能。
MPC5E-40G10G 40GbE x 6(固定)および 10GbE x 24 ライン カード バンドル、フルスケール L2/L2.5 機能と縮小スケール L3 機能付き。オプション ライセンスで最大 32,000 のキューと HQoS を使用可能。
MPC5E-40G10G-IRB 40GbE x 6(固定)および 10GbE x 24 ライン カード バンドル、フルスケール L2/L2.5、L3 機能、最大 L3VPN インスタンス x 16 付き。オプション ライセンスで最大 32,000 のキューと HQoS を使用可能。
MPC5EQ-100G10G 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドル、HQoS 付き。100 万キューと 128,000 セッションをサポート。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。
MPC5EQ-100G10G-IRB 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドル、HQoS 付き。キュー x 100 万とセッション x 128,000 をサポート。フルスケール L2/L2.5 機能と縮小スケール L3 機能、最大 L3VPN インスタンス x 16 を含む。
MPC5EQ-100G10G-RB 100GbE x 2(固定)および 10GbE x 4 ライン カード バンドルと HQoS。キュー x 100 万とセッション x 128,000 をサポート。フルスケール L2/L2.5、L3 機能、L3VPN 機能を含む。
MPC5EQ-40G10G 40GbE x 6(固定)および 10GbE x 24 ライン カード バンドル、HQoS 付き。100 万キューと 128,000 セッションをサポート。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。
MPC5EQ-40G10G-IRB 40GbE x 6(固定)および 10GbE x 24 ライン カード バンドル、HQoS 付き。100 万キューと 128,000 セッションをサポート。フルスケール L2/L2.5、L3 機能と最大 L3VPN インスタンス x 16 を含む。
MPC5EQ-40G10G-RB 40GbE x 6(固定)および 10GbE x 24 ライン カード バンドル、HQoS 付き。100 万キューと 128,000 セッションをサポート。フルスケール L2/L2.5、L3 機能と L3VPN 機能を含む。
MPC4E-3D-2GE 100GbE x 2(固定)および 10GbE x 8 ライン カード バンドル。フルスケール L2/L2.5 機能と縮小スケール L3 機能付き
MPC4E-3D-2CGE-8XGE-IRB 100GbE x 2(固定)および 10GbE x 8 ライン カード バンドル。フルスケール L2/L2.5、L3 機能、最大 L3VPN x 16 付き
MPC4E-3D-32XGE-IRB 10GbE SFPP x 32(固定)ライン カード バンドル。フルスケール L2/L2.5、L3 機能、最大 L3VPN x 16 付き
MPC4E-3D-2CGE8XGE-RB 100GbE x 2(固定)および 10GbE x 8 ライン カード バンドル。フルスケール L2/L2.5、L3、L3VPN 機能付き
MPC4E-3D-32XGE-RB GbE SFPP x 32(固定)ライン カード バンドル。フルスケール L2/L2.5、L3、L3VPN 機能付き
MX-MPC3E-3D 100GbE、40GbE、10GbE インターフェイス対応 MPC3。L2.5 機能付き。光インターフェイスは別売り
MX-MPC3E-3D-R-B 100GbE、40GbE、10GbE インターフェイス対応 MPC3E。フルスケール L2、L3、L3VPN 機能付き。光インターフェイスは別売り
MPC3E-3D-NG 次世代 MPC3E。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E、MPC2E、MPC3E のすべての MIC に対応。
MPC3E-3D-NG-IR-B 次世代 MPC3E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5 と L3 機能、カードあたり最大 L3VPN x 16 を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E、MPC2E、MPC3E ですべての MIC に対応。
MPC3E-3D-NG-R-B 次世代 MPC3E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3、L3VPN 機能を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E、MPC2E、MPC3E ですべての MIC に対応。
MPC3E-3D-NG-Q 次世代 MPC3E。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5 機能、縮小スケール L3 機能、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E、MPC2E、MPC3E のすべての MIC に対応。
MPC3E-3D-NG-Q-IR-B 次世代 MPC3E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3 機能と最大 L3VPN x 16、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E、MPC2E、MPC3E ですべての MIC に対応。
MPC3E-3D-NG-Q-R-B 次世代 MPC3E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3 機能、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E、MPC2E、MPC3E ですべての MIC に対応。
MPC-3D-16XGE-SFPP 10GbE x 16(固定)ライン カード バンドル、L2.5 機能付き
MPC-3D-16XGE-SFPP-R-B 10GbE x 16(固定)ライン カード バンドル。フルスケール L2/L2.5、L3 機能付き
MPC2E-3D-NG 次世代 MPC2E。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E と MPC2E のすべての MIC に対応。
MPC2E-3D-NG-IR-B 次世代 MPC2E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3 機能、MPC あたり最大 L3VPN x 16 を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E と MPC2E ですべての MIC に対応。
MPC2E-3D-NG-R-B 次世代 MPC2E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3、L3VPN 機能を含む。柔軟なキューイング オプションによる階層型 QoS を提供。合計で最大 32,000 のキュー。MPC1E と MPC2E ですべての MIC に対応。
MPC2E-3D-NG-Q 次世代 MPC2E。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5 機能、縮小スケール L3 機能、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E と MPC2E ですべての MIC に対応。
MPC2E-3D-NG-Q-IR-B 次世代 MPC2E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3 機能と最大 L3VPN x 16、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E と MPC2E のすべての MIC に対応。
MPC2E-3D-NG-Q-R-B 次世代 MPC2E ライン カード バンドル。アップグレード済み CPU とメモリ付き。MPC1E、MPC2E、MPC3E のフル機能同等を提供。 フルスケール L2/L2.5、L3 機能、階層型 QoS を含む。スロットあたり最大 512,000 キュー。MPC1E と MPC2E のすべての MIC に対応。
MX-MPC2-3D ポート キューイング付き MPC2。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2-3D-EQ MPC2 ライン カード バンドル。IFL 単位の HQoS、512,000 キュー。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2-3D-EQ-R-B MPC2 ライン カード バンドル。IFL 単位の HQoS、512,000 キュー。フルスケール L3、L2、L2.5 機能を含む
MX-MPC2-3D-Q MPC2 ライン カード バンドル。IFL 単位の HQoS、256,000 キュー(エグレス 最大 128,000)。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2-3D-Q-R-B MPC2 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MX-MPC2-3D-R-B MPC2 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MX-MPC2E-3D ポート キューイング付き拡張 MPC2。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2E-3D-EQ 拡張 MPC2。IFL 単位の HQoS、512,000 キュー。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2E-3D-EQ-R-B 拡張 MPC2 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MX-MPC2E-3D-P 拡張 MPC2。1588v2、ポートキューイング付き。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2E-3D-P-Q-B 拡張 MPC2 ライン カード バンドル。1588v2、IFL 単位の HQoS、256,000 キュー(最大 128,000出力)。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2E-3D-P-Q-R-B 拡張 MPC2 ライン カード バンドル。1588v2、IFL 単位の HQoS、256,000 キュー(最大 128,000出力)、フルスケール L3、L2、L2.5 機能
MX-MPC2E-3D-P-R-B 拡張 MPC2 ライン カード バンドル。1588v2、フルスケール L3、L2、L2.5 機能を含む
MX-MPC2E-3D-Q 拡張 MPC2 ライン カード バンドル。IFL 単位の HQoS、256,000 キュー(最大 128,000出力)。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC2E-3D-Q-R-B 拡張 MPC2 ライン カード バンドル。IFL 単位の HQoS、256,000 キュー(エグレス 最大 128,000)、フルスケール L3、L2、L2.5 機能を含む
MX-MPC1-3D ポート キューイング付き MPC1。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC1-3D-Q MPC1 ライン カード バンドル。IFL 単位の HQoS、128,000 キュー(最大 64,000出力)。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC1-3D-Q-R-B MPC1 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MX-MPC1-3D-R-B MPC1 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MX-MPC1E-3D ポート キューイング付拡張 MPC1。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC1E-3D-Q 拡張 MPC1 ライン カード バンドル。IFL 単位の HQoS、128,000 キュー(最大 64,000出力)。フルスケール L2/L2.5 機能と縮小スケール L3 機能を含む
MX-MPC1E-3D-Q-R-B 拡張 MPC1 ライン カード バンドル。IFL 単位の HQoS、128,000 キュー(最大 64,000出力)、フルスケール L3、L2、L2.5 機能を含む
MX-MPC1E-3D-R-B 拡張 MPC1 ライン カード バンドル。フルスケール L3、L2、L2.5 機能を含む
MS-MPC マルチサービス MPC は、ステートフル ファイアウォール、CGN(キャリアグレード NAT)、DPI(ディープ パケット インスペクション)など、オプションのライセンスを利用する各種アプリケーションをサポート。各ライセンスは別売り。
MPC6E 用 MIC
MIC6-10G MPC6 用 10GbE MIC x 24 のみ
MIC6-100G-CXP MPC6 用 100GbE CXP MIC x 4 のみ
MIC6-10G-OTN  24x 10GbE SFP OTN MIC for MPC6に限り、S-MIC6-OPT-LICが必要です
MIC6-100G-CFP2 MPC6 用 100GbE SFP OTN MIC x 2 のみ。S-MIC6-OPT-LIC が必要。
MPC8E および MPC9E 向け MIC
MIC-MRATE QSFP+/QSFP28 x 12 マルチレート ポート インターフェイス カード。光インターフェイスは別売り。
MIC-MACSEC-MRATE QSFP+/QSFP28 x 12 マルチレート ポート インターフェイス カード、組み込み MACsec 機能付き。光インターフェイスは別売り。
ライセンス
S-MIC6-OPT-LIC MIC6-10G-OTN および MIC6-100G-CFP2 用 OTN ライセンス。
ケーブル管理
MX2000-CBL-TOP-S MX2000 シリーズ前面上部ケーブル マネージャー、スペア
MX2000-CBL-BTM-S MX2000 シリーズ前面下部ケーブル マネージャー、スペア
MX2000-CBL-MID-S MX2000 シリーズ前面中央ケーブル マネージャー、スペア
ファントレイ
MX2000-FANTRAY-S MX2000 シリーズ ファン トレイ、スペア
MX2000-FANTRAY-BB MX2000 シリーズ ファン トレイ、ベースバンドル
MX2000-FANTRAY-R MX2000 シリーズ ファン トレイ、冗長オプション
エア フィルター
MX2020-FLTR-KIT-S MX2020 フィルター セット。各フィルターに必要な 1 個を含む
MX2010-FLTR-KIT-S MX2010 フィルター セット。各フィルターに必要な 1 個を含む
MX2008-FLTR-KIT-S MX2008 フィルター セット。各フィルターに必要な 1 個を含む
クラフト インターフェイス
MX2020-CRAFT-S クラフト インターフェイス パネル、MX2020 シャーシ、スペア
MX2010-CRAFT-S クラフト インターフェイス パネル、MX2010 シャーシ、スペア
MX2008-CRAFT-S クラフト インターフェイス パネル、MX2008 シャーシ、スペア
電源分散モジュール
MX2000-PDM-AC-WYE-S MX2000 シリーズ 3 相 AC ワイ電源分散モジュール、スペア
MX2000-PDM-AC-WYE-BB MX2000 シリーズ 3 相 AC 電源分散モジュール、ベースバンドル
MX2000-PDM-AC-WYE-R MX2000 シリーズ 3 相 AC 電源分散モジュール、冗長化オプション
MX2000-PDM-AC-DELTA-S MX2000 シリーズ 3 相 AC デルタ電源分散モジュール、スペア
MX2000-PDM-AC-DELTA-BB MX2000 シリーズ 3 相 AC デルタ電源分散モジュール、ベースバンドル
MX2000-PDM-AC-DELTA-R MX2000 シリーズ 3 相 AC デルタ電源分散モジュール、冗長化オプション
MX2000-PDM-DC-S MX2000 シリーズ DC 電源 60 Amp 分散モジュール、スペア
MX2000-PDM-DC-R MX2000 シリーズ DC 電源 60 Amp 分散モジュール、スペア
MX2K-PDM-AC-1PH-BB MX2000 シリーズ 1 相 AC 電源分散モジュール、ベース
MX2K-PDM-AC-1PH-S MX200シリーズ1相AC電源分散モジュール、スペア
MX2K-PDM-OP-AC-BB MX2000 シリーズ最適化 AC 電源分散モジュール、ベースバンドル
MX2K-PDM-OP-AC-S MX2000 シリーズ最適化 AC 電源分散モジュール、スペア
MX2K-PDM-OP-DC-BB MX2000 シリーズ最適化 DC 電源分散モジュール、ベースバンドル
MX2K-PDM-OP-DC-S MX2000 シリーズ最適化 DC 電源分散モジュール、スペア
MX2K-PDM-HV-BB MX2000 HVAC/HVDC電源分散モジュール、ベースバンドル
MX2K-PDM-HV-R MX2000 HVAC/HVDC電源分散モジュール、冗長オプション
MX2K-PDM-HV-S MX2000 HVAC/HVDC電源分散モジュール、スペア
電源モジュール
MX2000-PSM-AC-S MX2000 シリーズ AC 電源モジュール、スペア
MX2000-PSM-AC-BB MX2000 シリーズ電源モジュール、ベースバンドル
MX2000-PSM-AC-R MX2000 シリーズ電源モジュール、冗長化オプション
MX2000-PSM-DC-S MX2000 シリーズ DC 電源モジュール、スペア
MX2000-PSM-DC-BB MX2000 シリーズ DC 電源モジュール、ベースバンドル
MX2000-PSM-DC-R MX2000 シリーズ DC 電源モジュール、冗長化オプション
MX2K-PSM-HV-BB MX2000 HVAC/HVDC電源、ベースバンドル
MX2K-PSM-HV-R MX2000 HVAC/HVDC電源、冗長オプション
MX2K-PSM-HV-S MX2000 HVAC/HVDC電源、スペア
輸送用コンテナほか
MX2020-CHAS-PKG-S MX2020 20 スロット シャーシ輸送用コンテナ、スペア
MX2010-CHAS-PKG-S MX2010 10 スロット シャーシ輸送用コンテナ、スペア
MX2008-CHAS-PKG-S MX2008 10 スロット シャーシ輸送用コンテナ、スペア
MX2020-LC-PKG-S MX2020 シリーズ カード大量輸送用コンテナ、スペア
MX2020-PSM-PKG-S MX2020 電源モジュール大量輸送用コンテナ、スペア
電源ケーブル マネージャー
MX2020-DC-CBL-MGR-S DC 電源用 MX2020 ケーブル マネージャー、スペア
マウント トレイ
MX2000-MOUNT-TRAY-S MX2000 シリーズ ラック マウント トレイ、スペア
ラグ キット
MX2000-DCLUG-4AWG-S MX2000 シリーズ DC 4AWG ターミナル ラグ キット
MX2000-DCLUG-6AWG-S MX2000 シリーズ DC 6AWG ターミナル ラグ キット
Junos OS
USA Junos OS
グローバル Junos-WW

BNG(ブロードバンド ネットワーク ゲートウェイ)ライセンス

加入者アクセス機能パック ライセンス

シャーシあたり 1 つの加入者アクセス(SA)ライセンスが必要です。以下が提供されます。

  • 加入者単位の RADIUS アカウンティング(時間および量に基づく)
  • RADIUS ベースの認証と許可
  • 加入者ログイン時の RADIUS でのクライアント プロファイルを使用した加入者の設定や SDX ベースのアドレス(プール)管理
  • 静的および動的 IP 管理
  • 動的自動認識型 VLAN
製品番号 説明
S-SA-FP MX240、MX480、MX960、MX2010、MX2020 用加入者アクセス機能パック ライセンス

加入者サービス管理機能パック ライセンス

加入者サービス管理ライセンスは、加入者アクセス ライセンスにオプションで追加でき、以下が提供されます。

  • サービス単位の RADIUS アカウンティング(時間および量に基づく)
  • RADIUS grants/access 受信による加入者ログイン時のサービス プロファイル アクティブ化/非アクティブ化(サービス アクティブ化/非アクティブ化 VSA)または SRC(RADIUS COA/RID)を使用した既存セションの変更
  • サービス プロファイルのパラメーター化
  • ANCP による同期レートに基づいた ANCP QoS 調整

その他のオプションの加入者サービス管理ライセンスは、以下の表に示されているように、インラインL2TP LNSトンネル、加入者ベースの合法的なインターセプト、バーチャルシャーシ、ポリシー管理システムとのインターフェイスをサポートします(MPC11Eを除く)。

製品番号 説明
S-SSM-FP 加入者サービス管理機能パック ライセンス(RADIUS/SRC ベースのサービス アクティブ化/非アクティブ化)。MX240、MX480、MX960、MX2010、MX2020 の加入者向けサービス単位のアカウンティング機能
S-SSP-FP 加入者トラフィック合法的傍受機能パック ライセンス。MX80、MX104、MX240、MX480、MX960、MX2010、MX2020 用
S-BB-NASREQ Junos ブロードバンドポリシー適用機能ライセンス。NASREQ を使用した加入者の認証と許可に対応。MX80、MX104、MX240、MX480、MX960、MX2010、MX2020 用
S-BB-GX Junos ブロードバンドポリシー適用機能ライセンス。3GPP Gx および Gx+ を使用した PCRF 通信に対応。MX80、MX104、MX240、MX480、MX960、MX2010、MX2020 用
S-BB-GY Junos ブロードバンドポリシー適用機能ライセンス。3GPP Gy インターフェイスを使用したオンライン課金に対応。MX80、MX104、MX240、MX480、MX960、MX2010、MX2020 用
S-LNS-IN インライン L2TP LNS のソフトウェア ライセンス。MX240、MX480、MX960、MX2010、MX2020 用
S-VCR MX シリーズ バーチャル シャーシの単一メンバー用ソフトウェア ライセンス

加入者アクセス拡張ライセンス

これらの階層型ライセンスは、セッション数 4,000~256,000 に対応5し、1台のシャーシで使用できます6。MPC11Eには適用されません。

5 シャーシあたりの同時加入者セッションに基づきます。セッションタイプには、DHCP、DHCP、デュアルスタック、PPPoE、PPPoEデュアルスタック、L2TP LAC、LNSなどがあります
6バーチャルシャーシ構成の場合、バーチャルシャーシクラスターごとに加入者スケールライセンスが適用されます。
製品番号 説明
S-SA-4K 加入者拡張ライセンス、加入者数 4,000 人まで
S-SA-8K 加入者拡張ライセンス、加入者数 8,000 人まで
S-SA-16K 加入者拡張ライセンス、加入者数 16,000 人まで
S-SA-32K 加入者拡張ライセンス、加入者数 32,000 人まで
S-SA-64K 加入者拡張ライセンス、加入者数 64,000 人まで
S-SA-128K 加入者拡張ライセンス、加入者数 128,000 人まで
S-SA-256K  加入者拡張ライセンス、加入者数 256,000 人まで

加入者アクセス拡張アップグレード ライセンス

以下の階層型ライセンスは、セッション数 4,000~256,000 に対応し、1 台のシャーシで使用できます。

製品番号 説明
S-SA-UP-8K 加入者拡張アップグレード、加入者数 4,000 人から 8,000 人に拡張
S-SA-UP-16K 加入者拡張アップグレード、加入者数 8,000 人から 16,000 人に拡張
S-SA-UP-32K 加入者拡張アップグレード、加入者数 16,000 人から 32,000 人に拡張
S-SA-UP-64K 加入者拡張アップグレード、加入者数 32,000 人から 64,000 人に拡張
S-SA-UP-96K 加入者拡張アップグレード、加入者数 64,000 人から 96,000 人に拡張
S-SA-UP-128K 加入者拡張アップグレード、加入者数 96,000 人から 128,000 人に拡張
S-SA-UP-256K  加入者拡張アップグレード、加入者数 128,000 人から 256,000 人に拡張

MPCフレックスライセンス

MPC11Eのフレックスライセンスにより、お客様は使用する機能のみの支払いが可能です。これらのライセンスは、以下の表に示されています。

* 1年間ソフトウェア機能ライセンスは、サブスクリプションの更新にのみ有効
製品番号 説明
ハードウェア
MX2K-MPC11E-BASE      MX2K-MPC11E統合SKU、ベースハードウェアおよび標準Junosソフトウェア付き、永久
ソフトウェア
S-MX-40C-A1-1* MXシリーズアドバンスドソフトウェア機能サブスクリプションライセンス、1年間契約。ソフトウェアサポートを含む。サブスクリプションの更新にのみ有効
S-MX-40C-A1-3 MXシリーズアドバンスドソフトウェア機能サブスクリプションライセンス、3年間契約。ソフトウェアサポートを含む
S-MX-40C-A1-5 MXシリーズアドバンスドソフトウェア機能サブスクリプションライセンス、5年間契約。ソフトウェアサポートを含む
S-MX-40C-A1-P MXシリーズアドバンスドソフトウェア機能永久ライセンス。ソフトウェアサポートは含まれません
S-MX-40C-P1-1* MXシリーズプレミアムソフトウェア機能サブスクリプションライセンス、1年間契約。ソフトウェアサポートを含む。サブスクリプションの更新にのみ有効
S-MX-40C-P1-3 MXシリーズプレミアムソフトウェア機能サブスクリプションライセンス、3年間契約。ソフトウェアサポートを含む
S-MX-40C-P1-5 MXシリーズプレミアムソフトウェア機能サブスクリプションライセンス、5年間契約。ソフトウェアサポートを含む
S-MX-40C-P1-P MXシリーズプレミアムソフトウェア機能永久ライセンス。ソフトウェアサポートは含まれません

ジュニパーネットワークスについて

ジュニパーネットワークスは、世界をつなぐ製品、ソリューション、サービスを通じて、ネットワークを簡素化します。エンジニアリングのイノベーションにより、クラウド時代のネットワークの制約や複雑さを解消し、お客様とパートナー様の日々直面する困難な課題を解決します。ジュニパーネットワークスは、世界に変革をもたらす知識の共有や人類の進歩のリソースとなるのはネットワークであると考えています。私たちは、ビジネスニーズにあわせた、拡張性の高い、自動化されたセキュアなネットワークを提供するための革新的な方法の創造に取り組んでいます。
