製品概要

サービス プロバイダ、クラウド事業者、企業は、収益を向上させ、経費を抑えて、オペレーショナルエクセレンスを実現するために、高度な俊敏性、拡張性、自動化されたクラウドグレードのネットワークを必要としています。ネットワーク機能仮想化(NFV)は、サービス固有の要素からネットワークを分離してx86サーバー上でソフトウェアとして実行できるため、これらの目標を達成するための重要な技術となります。

vMX仮想ルーターは、仮想MXシリーズユニバーサルルーティングプラットフォームとして、 ネットワークとサービスの俊敏性を向上させ、新しいサービス向けの市場への市場投入時間を高めながら、運用環境を簡素化することで、あらゆるタイプのネットワーク事業者がカスタマーエクスペリエンスと収益性を向上させるのに役立ちます。

製品説明

Juniper Networks®vMXv仮想ルーターは、x86ベースのサーバー、Amazon Web Services(AWS)、AWS GovCloud、Microsoft Azureで使用許諾されたソフトウェアとして利用でき、幅広いブロードバンド、クラウド、ケーブル、モバイル、エンタープライズアプリケーションをサポートします。vMXコントロールプレーンは、ジュニパーネットワークスMXシリーズのユニバーサルルーティングプラットフォームポートフォリオ全体で用いられているジュニパーネットワークスJunos®オペレーティングシステムを備えており、フォワーディングプレーンは、x86環境に最適化されたジュニパーのプログラマブルなTrioチップセットであるvTrioを搭載しています。Junos OSとvTrioにより、vMXは高度なルーティング、サービス品質(HQoS)、スイッチング機能を提供し、幅広いサービスへの俊敏性と効率性を保障します。

20年以上にわたるジュニパーのルーティングへの投資と経験に基づいて開発された豊富な機能を備えたvMXは、オンデマンドで新しいルーティングインスタンスを起動し、既存のサービスと並行して無停止でのサービス導入をサポートすることで、サービスの迅速な導入と拡張を可能にし、サービスの俊敏性を高めます。このアプローチは、新しいサービスのために既存のインフラを再構成および再編成することで生じるリスク、複雑さ、遅延を解消します。さらに、vMXでは、不確定な需要予測に対応したスモールスタートが可能なライセンスモデルを採用しているため、ユーザーは必要な容量のみを購入して、過剰投資のリスクを軽減することができます。

vMXはまた、物理的なルータが必要とする適切な状態保全、メンテナンス、及び冗長構成に生じるコスト、複雑性、および遅延も解消します。これにより、迅速なサービスの導入とサービス拡張が可能になります。これは、ニッチな市場や新しい地域に拡張する際に重要な成功要因となります。重要なのは、これらの機能が、ラボ試験やリリース検証ための機器を取得する際に生じる手間を省略するのに役立つということです。

また、vMXが物理的なMXシリーズのプラットフォームと同じ機能を備えている点も重要なポイントです。これらの機能には、高性能な仮想ルートリフレクションのほか、L2TPネットワークサーバー/レイヤー2トンネリング プロトコル(LNS/L2TP)、Point-to-Point Protocol over Ethernet(PPPoE)、動的ホスト構成プロトコル(DHCPv4/DHCPv6)を含めた仮想ブロードバンドネットワークゲートウェイ(BNG)機能のサポート、PWHT(Pseudowire Headend Termination)のサポート、および静的・動的(RADIUS)加入者インターフェイスのサポートなどが含まれます。さらに、これらの高度な機能を活用することで、高度で仮想化された、分散されたクラウドグレードのネットワークを構築することができます。

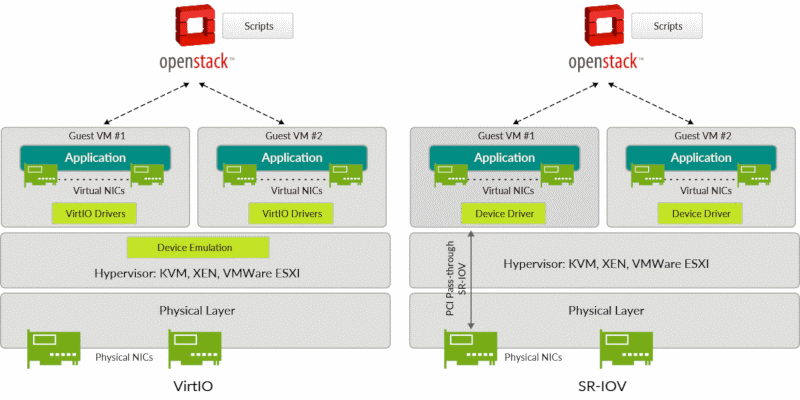

図 1:VirtIOおよびSR-IOV向けvMXアーキテクチャ

アーキテクチャと主要コンポーネント

vMXは以下で構成されています。

  • 仮想コントロール プレーン(VCP)は仮想マシン(VM)上のJunos OSです。
  • 仮想フォワーディングプレーン(VFP)はパケット転送処理を実行します。これは、x86環境向けに最適化され、コンパイルされたプログラム可能なTrioマイクロコードです。データプレーン開発キット(DPDK)とシングルルートIO仮想化(SR-IOV)を含むIntelツールキットも採用することで、転送パフォーマンスを更に向上します。

OpenStackは、VM管理とインフラストラクチャネットワーク接続のプロビジョニングを提供することで、他のクラウドアプリケーションと同様にvMXオーケストレーションを可能にするため、お客様は運用環境を中断することなくvMXを追加することができます。さらに、vMXは、OpenStack、OpenContrail、Chef、Puppetなどのオープンソーステクノロジーで強化されたターンキークラウド管理ソリューションである、ジュニパーネットワークスのContrail® Cloud Platform™に完全に統合されています。

特長とメリット

MXシリーズとvMX:一貫性、互換性、および補完性

vMXおよびMXシリーズルーターは、機能の不一致や運用上のペナルティなく、特定の目的や目標に基づいて選択することができるので、お客様は確立された運用環境を維持したまま、ネットワークを進化させるペースをコントロールすることができます。

MXシリーズを利用することで、vMXを使用して、運用や従業員のトレーニングに影響を及ぼすことなく、ネットワークを拡張することができます。同様に、お客様はvMXを利用して喫緊なニーズを満たし、将来的にはMXシリーズルーターを採用することで、運用を中断させることなくサービスを拡張することができます。

ワールドクラスのネットワークに適したワールドクラスのルーティング

vMXは、MXシリーズの製品ポートフォリオで利用できる幅広いIPv4/IPv6機能をサポートする真のキャリアクラスルーターです。これには、レイヤー3(CoS/QoS搭載ユニキャストおよびマルチキャストL3VPN)での包括的なVPNサポート、BNG/LNS、および多様なマルチキャスト技術(物理インターフェイスモジュール、インターネットグループ管理プロトコル)が含まれます。

さらに、vMXは、セグメントルーティングとしても知られるSource Packet Routing in Networking(SRING)などの高度なルーティングプロトコルもサポートします。SPRINGにより、事業者はアプリケーションのソースノードで必要なトラフィックをステアリングすることで、サービス品質を確保し、さらにネットワークリソースの利用性を最大限に高めることができます。

包括的なBNG機能

vMXは、ユーザへのブロードバンドサービスのの拡張や、ホールセール事業者へのネットワークアクセスの拡張に最適なBNGを提供します。広範なBNG機能には、LNS/L2TP、PPPoE、DHCPv4/v6、PWHT、静的および動的(RADIUS)加入者インターフェイス、DHCPローカルサーバーとリレー、QinQ、統合ファイアウォールフィルタ、およびリバースパスフォワーディング(RPF)チェックなどのサポートが含まれます。

コントロールプレーンの拡張性を向上

アプリケーションによっては、エッジルーターがフォワーディングプレーンのリソースを使い果たす前に、コントロールプレーンのリソースを使い果たしてしまうことがあります。vMXは、コントロールプレーンとフォワーディングプレーンを分離することでこの問題を克服し、非常に大規模なフォワーディングテーブルと大量のフローをサポートすることができます。

柔軟な実装モデル

vMXは、x86ベースのサーバーとAmazon Web Services(AWS)上でも利用できるライセンスソフトウェアであり、クラウドへの安全なルーティングや、仮想プライベートクラウドと仮想ネットワーク間の安全なルーティングを提供することができます。さらに、AWSを利用するお客様はご自身のvMXライセンスをクラウドにインストールすることで、時間制または年払いの従量課金制(pay-as-you-go)として利用することができます。

購入前にお試し

60日間の無料トライアルにより、ご自身のネットワークでvMXを評価および利用することができます。www.juniper.net/us/en/dm/free-vmx-trial/にアクセスし、vMXのトライアルライセンスをダウンロードしてください。トライアル期間の終了時に、購入プロセスへシームレスに移行できるため、vMXを再インストールする必要はありません。また、AWS上からは個人所有ライセンス(BYOL)モデル向けの60日間vMX無料トライアル、または従量課金制のライセンスモデル向けの30日間vMX無料トライアルに、Azure上からはBYOLモデル向けの60日間vMX無料トライアルにアクセスできます。

低リスク市場への参入と拡張

不測な将来需要、施設にかかるコスト、および既存企業からのプレッシャーは、新たな市場への参入や開拓の大きな障壁となります。通信事業者の専用施設ではなく、データセンターやコロケーション施設にvMXを導入することで、新規市場への参入や、サービスの普及予測と実際のギャップに応じたネットワーク容量の増減調整が、簡単かつ低リスクでおこなえるようになります。需要が高まるにつれ、vMXは簡単にスケールアップすることができ、逆に、サービスや市場が不調になった場合でも、アセットに縛られることなくvMXライセンスとサーバーを簡単に再構成することができます。

自動化とプログラマビリティ

Junos OSソフトウェアに含まれているJunos Automation Toolkitは、ジュニパーネットワークスのすべてのスイッチ、ルーター、セキュリティデバイスでサポートされるツールのパッケージです。Junos OS のネイティブ XML 機能を利用するこれらのツールには、コミット スクリプト、op スクリプト、イベント ポリシーおよびイベント スクリプト、さらには、運用作業や設定作業の自動化をサポートするマクロなどがあります。さらに、Juniper Extension Toolkit(JET)は、プラットフォームに依存しないアーキテクチャを維持しながら、最新のプログラマブルツールキットを提供するだけでなく、以下へのサポートも含まれています。

  • OpenConfig/YANG
  • gRPC、Thrift、NETCONF
  • JSON/XML
  • 最新のプログラミング言語全般をサポートする API
  • Python による豊富なオンボックスのスクリプティングのサポート
  • REST API

Junos OS自動化とプログラマビリティ機能を組み合わせることで、運用および設定タスクが自動化されて時間を節約することができ、エラーの可能性が軽減され、トラブルシューティングが高速化し、潜在的な問題について警告してシステムイベントに自動的に対応することで、ネットワークの稼働時間を最大限にまで引き上げます。

vMX最小ハードウェア要件

説明
サンプルシステム設定

低帯域幅アプリケーションでは、最小CPUの要件は、Nehalem Intelプロセッサ世代またはそれ以降となります。

高帯域幅アプリケーションでは、Intel CPU世代の最小要件はIvy-Bridge Intel プロセッサ世代またはそれ以降となります。
メモリ 最小:16 GB
ストレージ ローカルまたはネットワーク接続ストレージ(NAS)
その他の要件 VT-d機能

vMX最小ソフトウェア要件

説明
オペレーティング システム

Ubuntu 14.04または16.04 LTS

RedHat 7.4
仮想化

QEMU-KVM 2.0.0

VMware ESXi 5.5/6.0

ジュニパーネットワークスのサービスとサポート

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、ネットワークへの投資から早期に収益を図ることができます。また、ネットワークを最適化することで、必要なパフォーマンスレベルや信頼性、可用性を維持し、卓越した運用を実現します。詳細については、www.juniper.net/jp/ja/products-services をご覧ください

vMX注文情報

帯域幅ベースのライセンスは、以下の処理容量制限の各アプリケーション パッケージに対して利用できます。100、250、500 MB、1、5、10、40 GB 注:100、250、500 MBの場合は、すべてのアプリケーションが含まれている共通SKUがあります。

製品番号 説明
VMX-100M 100 Mbps帯域幅の永久ライセンス、50 VPNインスタンス(L3 VPN技術)、256,000ルーティング情報ベース(RIB)および転送情報ベース(FIB)エントリに対応
VMX-250M 250 Mbps帯域幅の永久ライセンス、50 VPNインスタンス(L3 VPN技術)、256,000 RIBおよびFIBエントリに対応
VMX-500M 500 Mbps帯域幅の永久ライセンス、50 VPNインスタンス(L3 VPN技術)、256,000 RIBおよびFIBエントリに対応
VMX-BASE-1G 1Gbps帯域幅の基本機能永久ライセンス、16 L3VPNインスタンス、他のVPN機能なし、256,000 RIBおよびFIBエントリに対応
VMX-BASE-5G 5 Gbps帯域幅の基本機能永久ライセンス、16 L3VPNインスタンス、他のVPN機能なし、256,000 RIBおよびFIBエントリに対応
VMX-BASE-10G 10Gbps帯域幅の基本機能永久ライセンス、16 L3VPNインスタンス、他のVPN機能なし、256,000 RIBおよびFIBエントリに対応
VMX-BASE-40G 40 Gbps帯域幅の基本機能永久ライセンス、16 L3VPNインスタンス、他のVPN機能なし、256,000 RIBおよびFIBエントリに対応
VMX-BASE-100G 100Gps帯域幅の基本機能永久ライセンス、16 L3VPNインスタンス、他のVPN機能なし、256,000 RIBおよびFIBエントリに対応
VMX-ADV-1G 1 Gbps帯域幅のアドバンス機能永久ライセンス、200万 RIBエントリ、16 L3VPNインスタンス、250 VPNインスタンス(L3 VPN技術)に対応
VMX-ADV-5G 5 Gbps帯域幅のアドバンス機能永久ライセンス、200万RIBエントリ、16 L3VPNインスタンス、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-ADV-10G 10 Gbps帯域幅のアドバンス機能永久ライセンス、200万RIBエントリ、16 L3VPNインスタンス、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-ADV-40G 40 Gbps帯域幅のアドバンス機能永久ライセンス、200万RIBエントリ、16 L3VPNインスタンス、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-ADV-100G 100 Gbps帯域幅のアドバンス機能永久ライセンス、200万RIBエントリ、16 L3VPNインスタンス、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-PRM-1G 1 Gbps帯域幅のプレミアム機能永久ライセンス、400万RIBエントリ、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-PRM-5G 5 Gbps帯域幅のプレミアム機能永久ライセンス、400万RIBエントリ、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-PRM-10G 10 Gbps帯域幅のプレミアム機能永久ライセンス、400万RIBエントリ、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-PRM-40G 40Gbps帯域幅のプレミアム機能永久ライセンス、400万RIBエントリ、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応
VMX-PRM-100G 100 Gbps帯域幅のプレミアム機能永久ライセンス、400万RIBエントリ、システムスケールまでのVPNインスタンス(L3 VPN技術)に対応

仮想BNG注文情報

vMXを仮想ブロードバンドネットワークゲートウェイ(BNG)として使用するには、各バーチャルBNGインスタンス(1、5、10、40、100 GB)に対してvMXプレミアム帯域幅ライセンス、さらにネットワーク全体に適用される永久または年間ブロードバンド加入者拡張ライセンスが必要です。ブロードバンド加入者拡張ライセンスは、以下の特定の機能をサポートするパッケージを利用できます。

パッケージ 説明 事例案
導入

L2TP導入機能:

  • L2TP LNSサービス
  • セキュアなポリシー/合法的なインターセプト
  • RADIUS経由のサービス有効化/無効化
  • ルーティングエンジンベース のHTTPリダイレクト

LNSホールセール(リテーラー)

ビジネスホールセール(LNS)

ウォールドガーデン(請求など)

優先

すべての導入機能、プラス:

  • DHCPサブスクリプションサービス
  • PPP/LACサブスクリプションサービス
  • DHCPリレーおよびローカルサーバー

住宅BBE(PPP, DHCP)

ブロードバンドビジネスサービス

L2TPアクセスコンセントレータ(L2TP LAC)(ホールセール)

エリート

すべての優先機能、プラス:

  • Gx(PCEF)経由の有線ポリシー管理
  • Gy(PCEF)経由の有線オンライン充電
  • Pseudowireヘッドエンド終端

最新マルチキャストビデオ

IP/MPLS PWHTと加入者管理

固定/モバイルポリシー コンバージェンス

以下の表は、ブロードバンド加入者拡張ライセンスの一覧です。

製品番号 説明
VBNG-INTR-1K 最大1,000加入者セッション用の永久導入vBNGライセンス
VBNG-INTR-10K 最大1万加入者セッション用の永久導入vBNGライセンス
VBNG-INTR-100K 最大10万加入者セッション用の永久導入vBNGライセンス
VBNG-INTR-1M 最大100万加入者セッション用の永久導入vBNGライセンス
VBNG-INTR-1K-1YR 最大1,000加入者セッション用の年間導入vBNGライセンス
VBNG-INTR-10K-1YR 最大1万加入者セッション用の年間導入vBNGライセンス
VBNG-INTR-100K-1YR 最大10万加入者セッション用の年間導入vBNGライセンス
VBNG-INTR-1M-1YR 最大100万加入者セッション用の年間導入vBNGライセンス
VBNG-PREF-1K 最大1,000加入者セッション用の永久優先vBNGライセンス
VBNG-PREF-10K 最大1万加入者セッション用の永久優先vBNGライセンス
VBNG-PREF-100K 最大10万加入者セッション用の永久優先vBNGライセンス
VBNG-PREF-1M 最大100万加入者セッション用の永久優先vBNGライセンス
VBNG-PREF-1K-1YR 最大1,000加入者セッション用の年間優先vBNGライセンス
VBNG-PREF-10K-1YR 最大1万加入者セッション用の年間優先vBNGライセンス
VBNG-PREF-100K-1YR 最大10万加入者用の年間優先vBNGライセンス
VBNG-PREF-1M-1YR 最大100万加入者用の年間優先vBNGライセンス
VBNG-ELIT-1K 最大1,000加入者セッション用の永久エリートvBNGライセンス
VBNG-ELIT-10K 最大1万加入者セッション用の永久エリートvBNGライセンス:
VBNG-ELIT-100K 最大10万加入者セッション用の永久エリートvBNGライセンス
VBNG-ELIT-1M 最大100万加入者セッション用の永久エリートvBNGライセンス
VBNG-ELIT-1K-1YR 最大1,000加入者セッション用の年間エリートvBNGライセンス
VBNG-ELITE-10K-1YR 最大1万加入者セッション用の年間エリートvBNGライセンス
VBNG-ELIT-100K-1YR 最大10万加入者セッション用の年間エリートvBNGライセンス
VBNG-ELIT-1M-1YR 最大100万加入者セッション用の年間エリートvBNGライセンス

キューイングライセンス注文情報

以下のキューイングライセンスは、vMXライセンスおよびvMX仮想BNGライセンスに追加できます

製品番号 説明
VMX-1G-Q 1 Gbpsキューイング永久機能アドオンライセンス
VMX-5G-Q 5 Gbpsキューイング永久機能アドオンライセンス
VMX-10G-Q 10 Gbpsキューイング永久機能アドオンライセンス
VMX-40G-Q 40Gbpsキューイング永久機能アドオンライセンス
VMX-100G-Q 100 Gbpsキューイング永久機能アドオンライセンス

専用バーチャルルートリフレクタ注文情報

専用vRRライセンスはvMXライセンスとは独立して購入することができます。このライセンスは、RIBエントリで定義されるコントロールプレーン拡張制限に基づきます。

製品番号 説明
S-VRR-V-S 小規模永久VRRライセンス、400万RIBエントリに対応
S-VRRR-V-M 中規模永久VRRライセンス、1000万RIBエントリに対応
S-VRR-V-L 大規模永久VRRライセンス、3000万RIBエントリに対応
S-VRR-UPG-SM 小規模ライセンスから中規模ライセンスにアップグレードするための永久VRRライセンス
S-VRR-UPG-ML 中規模ライセンスから大規模ライセンスにアップグレードするための永久VRRライセンス
S-VRR-V-S-1Y 年間VRRライセンス、400万RIBエントリに対応
S-VRR-V-M-1Y 年間VRRライセンス、1000万RIBエントリに対応
S-VRR-V-L-1Y 年間VRRライセンス、3000万RIBエントリに対応
S-VRR-V-S-3Y 3年間VRRライセンス、400万RIBエントリに対応
S-VRR-V-M-3Y 3年間VRRライセンス、1000万RIBエントリに対応
S-VRR-V-L-3Y 3年間VRRライセンス、3000万RIBエントリに対応
