QFX5210 スイッチ

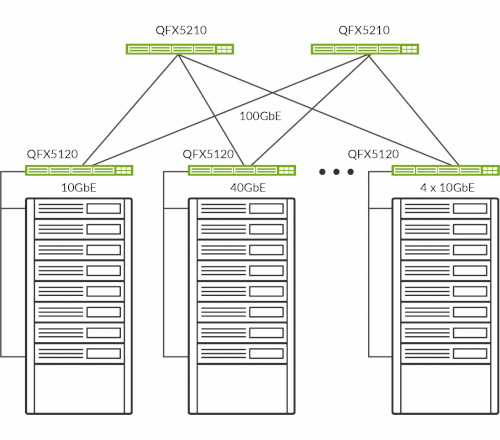

QFX5210は、分散型ゲートウェイ アーキテクチャ（Edge-Routed-Bridging、ERBと呼ばれます）のリーンスパインスイッチとしても位置付けられます。図2は、分散型ゲートウェイで構成され、アクセススイッチはQFX5120スイッチと、スパイン スイッチはQFX5210スイッチを示しています。

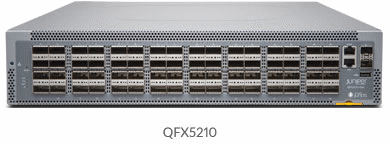

QFX5210は、コンパクトな2Uプラットフォームで、64のQuad Small Form-factor Pluggable Plus（QSFP+）トランシーバーまたはQSFP28 ポートを搭載し、2つの冗長1100W AC/DC電源と4つのファントレイを備えています。

QSFP28 モジュールを使用して、1x100GbE 接続、またはブレイクアウトケーブルを使用して 4x25GbE 接続を行うことができます。QSFP+モジュールを使用して、1x40GbE接続、またはブレイクアウトケーブルを使用して 4x10GbE 接続を行うことができます。

QFX5210は、12.8 Tbpsの高スループットなパケット転送エンジン（PFE）を搭載しています。Intel Broadwell-DE、2.2GHz CPUが4コア、16 GB DDR4、100GB SSDストレージにより、コントロールプレーンのパフォーマンスはさらに向上します。

QFX5210は、L3ファブリックや、マルチシャーシ リンクアグリゲーション（MC-LAG）を用いた L2 ネットワークで使用することができます。お客様は、導入ニーズに最も適したアーキテクチャを選択し、時間と共に変化する要件にあわせてアーキテクチャを簡単に適応させ、進化させることができます。QFX5210スイッチは、これらスイッチングアーキテクチャ全般の構成要素として機能し、データセンター事業者が独自の方法でクラウドネットワークを構築することを可能にします。

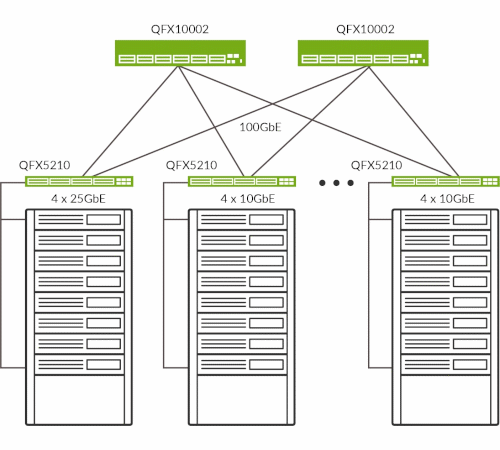

• IPファブリック：スケールアウト型データセンターネットワークの構築を検討しているお客様には、予測可能なノンブロッキング性能とスケール特性を備えたL3のスパイン、リーフ型Closファブリックが最適です。例えば、QFX5210スイッチをリーフ、QFX10000スイッチをスパインとして構築した 2層構造のファブリックでは、単一のファブリックで最大18,432 40GbE ポート、または 36,864 25GbEまたは10GbEのサーバー ポートをサポートするように拡張できます。
• オーバーレイ：各アプリケーションにL2接続を提供するため、L3ファブリック上にオーバーレイネットワークを導入することができます。コントロールプレーンEVPNでオーバーレイネットワークをプログラムし、データプレーンにVXLANを使用しています。オーバーレイネットワークは、オーケストレータなしで動作させることも、ファブリック管理オーケストレータによるオーケストレーションも可能で、ベアメタルサーバーや仮想ワークロードに L2/L3オーバーレイの仮想ネットワークとセキュリティを提供します。QFX5210 スイッチは、VMware NSX との連携も可能です。
• MC-LAG：QFX5210 は、2 台のスイッチ間で MC-LAG プロトコルをサポートしており、アグリゲーション層に導入することで、従来の L2 ネットワークにおけるスパニング ツリー プロトコル（STP）を排除することができます。MC-LAGのアクティブ/アクティブ動作は、ネットワークのアクセス層とアグリゲーション層の間にある帯域の完全利用を保証し、デュアルコントロールプレーン技術によりアプリケーションの最高の可用性を保証します。

データセンターのファブリックマネジメント：ジュニパーの^®Apstraは、オペレータの意図に基づいたネットワーク設計を可能にし、データセンターサービスの実現に必要な変更を、迅速、正確、かつ一貫して行うことができます。オペレータは、内蔵された保証機能と分析機能を活用して、運用段階のオペレーションに関する問題を迅速に解決することができます。

Apstraの主な特徴は以下の通りです：

• 自動化されたデプロイメントおよびゼロタッチデプロイメント
• 継続的なファブリックの検証
• ファブリックのライフサイクルマネジメント
• 高度なテレメトリを用いたトラブルシューティング

Apstraの詳細については、「Juniper Apstra」を参照してください。

• 柔軟な接続オプション：QFX5210 は、サーバーとイントラファブリックの接続に、10GbE、25GbE、40GbE、100GbE のインターフェイス速度を選択でき、導入の多様性と投資保護を提供します。
• 自動化とプログラマビリティ：QFX5210は、オペレーションとイベントスクリプト、ZTP、OpenStack Neutron向けジュニパーのプラグインなど、さまざまなネットワーク自動化機能をサポートしています。
• 柔軟性に優れた転送テーブル：QFX5210 スイッチの フレキシブル転送テーブル（FFT）では、ハードウェアテーブルを、L2 メディア アクセス コントロール（MAC）テーブル、L3 ホストテーブル、最長プレフィックスマッチ（LPM）テーブルの設定可能なパーティションに切り分けることができます。Junos OS には CLI から設定可能なオプションが用意されているので、各 QFX5210 をさまざまな導入シナリオに合わせて最適化できます。
• MPLS：QFX5210 は、L3 VPN、RSVP トラフィック エンジニアリング、LDP などの幅広い MPLS 機能をサポートし、標準ベースのマルチテナントや、フロー単位の SLA によるネットワーク仮想化を大規模にサポートします。QFX5210 は、小規模な環境では、低遅延の MPLS ラベルスイッチング ルーター（LSR）や MPLS プロバイダ エッジ（PE）ルーターとして導入することも可能です。QFX5210 は、ジュニパーネットワークスの QFX5220、QFX5200、QFX5120、QFX5110、QFX5100 の各スイッチとともに、MPLS 機能を提供する、業界で最もコンパクトで、低遅延、高密度、低消費電力のスイッチ シリーズの 1 つです。
• RoCEv2: QFX5210 は、データやストレージのトラフィックをイーサネットで伝送できるスイッチとして、細分化されたフラッシュ ストレージ アレイを搭載したサーバーや、NVMe 対応のストレージ エリア ネットワーク（SAN）との間に、IEEE データセンター ブリッジング（DCB）の統合型ネットワークを提供します。QFX5210 は、フル機能の DCB を実装しており、SAN と LAN の管理チームが明確な管理の分離を維持するために、トップオブラックスイッチに強力な監視機能を提供します。また、DiffServ コード ポイント（DSCP）、プライオリティ ベースのフロー制御（PFC）、データセンター ブリッジング受信交換（DCBX）、明示的輻輳通知（ECN）などの RDMA over Converged Ethernet version 2（RoCEv2）トランジット スイッチ機能は、デフォルトのソフトウェアの一部として搭載されています。

QFX5210-64C-S スイッチは、ジュニパーの SONiC 実装をサポートしており、SONiC のオープンで細分化されたアーキテクチャの柔軟性、回復力、コスト削減を活用しながら、クラウド事業者向けに最高水準のハードウェアとルーティングを提供します。

SONiC 対応の QFX5210-64C-S は、統一された SONiC ネットワーク インフラストラクチャにシームレスに接続でき、既存の QFX5210-64C ハードウェアを活用し、ONIE および IDEEPROM TLV フォーマットをサポートしています。ONIEとSONiCのイメージは、工場出荷時にハードウェアにインストールされています。ジュニパーが提供する SONiC イメージには、プラットフォームと FRU のデバイスドライバのみが含まれており、L2、L3、MPLS、EVPN、VXLAN などのジュニパー ソフトウェア機能は含まれていません。プラットフォームと FRU のデバイス ドライバは、SONiC の Github オープンソース リポジトリにアップロードされています。お客様は、スイッチ上でONIEおよびSONiCイメージを構築およびアップグレードすることにより、プライベートSONiCパッチを使用できます。

ジュニパーは、パッケージ化されたフル機能のルーティングおよび管理スタックを提供する、コンテナ化されたルーティングプロトコルプロセス (cRPD) でSONiCを補完し、データセンターのさまざまな階層で共通のエンド・ツー・エンドのルーティングエクスペリエンスを実現します。さらに、cRPD は、軽量な導入で高性能のテレメトリ、自動化、およびプログラム可能性を実現します。

• システム当たりの MAC アドレス数：264,000
• VLAN ID の数：4096（内部用に 3 つの VLAN を確保）
• リンク アグリゲーション グループ（LAG）の数：64
• LAG 当たりのポート数：64
• ファイアウォール フィルター
  • イングレス：768 Routed ACL（RACL）ルール、768 VLAN ACL（VACL）ルール、768 Port ACL（PACL）ルール
  •  エグレス：RACL、VACL、PACL ルール x 1,024
• IPv4 ルートの容量：262,140
• IPv4 ホスト テーブルの容量：204,750
• IPv6 のルート容量：172,016
• IPv6 のホスト テーブルの容量：102,339
• アドレス解決プロトコル（ARP）エントリーの数：49,000
• Generic routing encapsulation (GRE) トンネル数 : 2040
• MPLS ラベル数：32,000
• MPLS IPv4 L3 VPN（アドバンスド サービス ライセンス）：2048
• ジャンボ フレーム：9216 バイト
• Spanning Tree Protocol（STP）
  • MSTP（Multiple Spanning Tree Protocol）インスタンス数：64
  • VSTP（VLAN Spanning Tree Protocol）インスタンス数：509
• トラフィック ミラーリング
  • スイッチ当たりのミラーリング宛先ポート数：4
  • 最大ミラーリング セッション数：4
  • スイッチ当たりのミラーリング宛先 VLAN 数：4

• EVPN-VXLAN
• STP - IEEE 802.1D（802.1D-2004）
• Rapid Spanning Tre Protocol（RSTP）（IEEE 802.1w）、MSTP（IEEE 802.1s）
• Bridge protocol data unit（BPDU）プロテクト
• ループプロテクト
• ループプロテクト
• RSTP と VSTP の同時実行
• VLAN - IEEE 802.1Q VLAN トランキング
• Routed VLAN Interface（RVI）
• ポートベース VLAN
• MAC アドレス フィルタリング
• Q-in-Q
• VLAN 変換
• インターフェイスへの静的 Mac アドレスの割り当て
• VLANごとのMAC学習（制限）
  • MAC学習の無効化
  • リンク アグリゲーションおよびリンク アグリゲーション コントロール プロトコル（LACP）（IEEE 802.3ad）
  • IEEE 802.1AB Link Layer Discovery Protocol（LLDP）

• Multi-Chassis Link Aggregation（MC-LAG）
• Redundant trunk group（RTG）
• LAG 負荷分散アルゴリズム ブリッジド トラフィックまたはルーティング（ユニキャストまたはマルチキャスト）トラフィック
  • IP：Session Initiation Protocol（SIP）, Dynamic Internet Protocol（DIP）, TCP/UDPソースポート, TCP/UDP宛先ポート
  • レイヤー2およびnon-IP MAC SA、MAC DA、Ethertype、VLAN ID、送信元ポート

• スタティック ルーティング
• RIP v1/v2
• OSPF v1/v2
• OSPF v3
• Filter-based forwarding（FBF）
• Virtual Router Redundancy Protocol（VRRP）
• IPv6
• Virtual routers
• Unicast RPF (uRPF)
• Loop-free alternate (LFA)
• BGP （アドバンスド サービスまたはプレミアム サービス ライセンス）
• IS-IS（アドバンスド サービスまたはプレミアム サービス ライセンス）
• Dynamic Host Configuration Protocol (DHCP) v4/v6 リレー
• VR-aware DHCP
• IPv4/IPv6 over GRE トンネル（インターフェイスベース : encap/decap、ファイアウォールベース : decapのみ）
• DSCP ベースの PFC

• Internet Group Management Protocol (IGMP) v1/v2
• Multicast Listener Discovery (MLD) v1/v2
• IGMP プロキシ、クエリア
• IGMP スヌーピング
• MLD スヌーピング
• プロトコル非依存型マルチキャスト PIM-SM、PIM-SSM、PIM-Bidir
• Multicast Source Discovery Protocol（MSDP）
• Selective Multicast Ethernet Tag (SMET) - EVPNタイプ6
• EVPN—Type-7/8

• セキュアなインターフェイス ログインとパスワード
• RADIUS
• TACACS+
• 受信/送信フィルター：許可/拒否、ポート フィルター、VLAN フィルター、ルーテッド フィルター（管理ポート フィルターを含む）
• フィルター動作：ロギング、システムロギング、拒否、インターフェイスへのミラーリング、カウンター、転送クラスの割り当て、許可、ドロップ、ポリサー、マーキング
• SSHv1、v2
• スタティックARPサポート
• ストームコントロール、ポートエラーディスエイブル、オートディスカバリー
• Control plane denial-of-service（DoS）防御
• DHCP スヌーピング

• L2およびL3のQoS：クラシフィケーショ
• Classification、rewrite、queuing
  • 受信ポリシング：1 レート 2 カラー、2 レート 3 カラー
  • 送信ポリシング：ポリサー、ポリサーのマーク ダウンアクション
  • 送信シェーピング：キュー当たり、ポート当たり
• ポート当たりのハードウェア キュー：10（ユニキャスト x 8 + マルチキャスト x 2）
• Strict priority queuing (LLQ), shaped-deficit weighted round- robin (SDWRR), weighted random early detection (WRED)
• 802.1p リマーキング
• レイヤー2の分類基準：インターフェイス、MACアドレス、イーサタイプ、802.1p、VLAN
• 輻輳回避機能：WRED
• Trust IEEE 802.1p（受信）
• ブリッジングされたパケットのリマーキング

• Static label-switched paths (LSPs)
• RSVP ベースの LSP シグナリング
• RSVPベースのLSPシグナリング
• LDPトンネリング（LDP over RSVP）
• MPLS class of service (CoS)
• MPLS access control list (ACL)/policers
• MPLS LSR サポート
• IPv4 L3 VPN（RFC 2547、4364）
• MPLS fast reroute (FRR)

• Priority-based flow control (PFC)—IEEE 802.1Qbb

• Sub-second Bidirectional Forwarding Detection (BFD)
• Uplink failure detection (UFD)

• ローカルポートミラーリング（SPAN）
• リモートポートミラーリング（RSPAN）
• GREトンネルを介したリモートポートミラーリング（ERSPAN）
• クラウド分析エンジンのフロー パス分析
• sFlow v5

• ロールベースの CLI 管理およびアクセス
• コンソール経由のCLI、Telnet、SSH 経由
• 拡張 ping および traceroute
• Junos OS レスキューコンフィグおよび設定ロールバック
• イメージ ロールバック
• SNMP v1/v2/v3
• Junos XML 管理プロトコル
• 高頻度の統計情報収集
• ポートおよびシステム用ビーコン LED
• 自動化およびオーケストレーション
• ゼロタッチ プロビジョニング（ZTP）
• OpenStack Neutron プラグイン
• Puppet
• Chef
• Python
• Junos OS イベント、コミット、および OP スクリプト

• IEEE 802.1D
• IEEE 802.1w
• IEEE 802.1
• IEEE 802.1Q
• IEEE 802.1p
• IEEE 802.1ad
• IEEE 802.3ad
• IEEE 802.1AB
• IEEE 802.3x
• IEEE 802.1Qbb

• INCITS T11 FC-BB-5

• RFC 768 UDP
• RFC 783 Trivial File Transfer Protocol（TFTP）
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 854 Telnet client and server
• RFC 894 IP over Ethernet
• RFC 903 RARP
• RFC 906 TFTP Bootstrap
• RFC 951 1542 BootP
• RFC 1058 Routing Information Protocol
• RFC 1112 IGMP v1
• RFC 1122 Host requirements
• RFC 1142 OSI IS-IS Intra-domain Routing Protocol
• RFC 1256 IPv4 ICMP Router Discovery（IRDP）
• RFC 1492 TACACS+
• RFC 1519 Classless Interdomain Routing（CIDR）
• RFC 1587 OSPF not-so-stubby area（NSSA）Option
• RFC 1591 Domain Name System（DNS）
• RFC 1745 BGP4/IDRP for IP—OSPF Interaction
• RFC 1772 Application of the Border Gateway Protocol in the Internet
• RFC 1812 Requirements for IP Version 4 routers
• RFC 1997 BGP Communities Attribute
• RFC 2030 SNTP, Simple Network Time Protocol
• RFC 2068 HTTP server
• RFC 2131 BOOTP/DHCP Relay Agent and Dynamic Host
• RFC 2138 RADIUS Authentication
• RFC 2139 RADIUS Accounting
• RFC 2154 OSPF w/Digital Signatures (Password, MD-5)
• RFC 2236 IGMP v2
• RFC 2267 Network Ingress Filtering
• RFC 2328 OSPF v2（Edge Mode）
• RFC 2338 VRRP
• RFC 2362 PIM-SM（edge mode）
• RFC 2370 OSPF Opaque link-state advertisement (LSA) Option
• RFC 2385 Protection of BGP Sessions via the TCP Message Digest 5 (MD5) Signature Option
• RFC 2439 BGP Route Flap Damping
• RFC 2453 RIP v2
• RFC 2474 Definition of the Differentiated Services Field in the IPv4 and IPv6 Headers
• RFC 2597 Assured Forwarding PHB（per-hop behavior）Group
• RFC 2598 An Expedited Forwarding PHB
• RFC 2697 A Single Rate Three Color Marker
• RFC 2698 A Two Rate Three Color Marker
• RFC 2796 BGP Route Reflection—An Alternative to Full Mesh IBGP
• RFC 2918 Route Refresh Capability for BGP-4
• RFC 3065 Autonomous System Confederations for BGP
• RFC 3376 IGMP v3（source-specific multicast include mode のみ）
• RFC 3392 Capabilities Advertisement with BGP-4
• RFC 3446, Anycast RP
• RFC 3569 SSM
• RFC 3618 MSDP
• RFC 3623 Graceful OSPF Restart
• RFC 4271 Border Gateway Protocol 4（BGP-4）
• RFC 4360 BGP Extended Communities Attribute
• RFC 4456 BGP Route Reflection: An Alternative to Full Mesh Internal BGP（IBGP）
• RFC 4486 Subcodes for BGP Cease Notification Message
• RFC 4724 Graceful Restart Mechanism for BGP
• RFC 4812 OSPF Restart Signaling
• RFC 4893 BGP Support for Four-octet AS Number Space
• RFC 5176 Dynamic Authorization Extensions to RADIUS
• RFC 5396 Textual Representation of Autonomous System (AS) Numbers
• RFC 5668 4-Octet AS Specific BGP Extended Community
• RFC 5880 Bidirectional Forwarding Detection（BFD）
• Configuration Protocol (DHCP) server

• RFC 155 SMI
• RFC 1157 SNMPv1
• RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB and TRAPs
• RFC 1850 OSPFv2 MIB
• RFC 1901 Introduction to Community-based SNMPv2
• RFC 2011 SNMPv2 for Internet protocol using SMIv2
• RFC 2012 SNMPv2 for transmission control protocol using SMIv2
• RFC 2013 SNMPv2 for user datagram protocol using SMIv2
• RFC 2233, The Interfaces Group MIB using SMIv2
• FC 2287 System Application Packages MIB
• RFC 2570 Introduction to Version 3 of the Internet-standard Network Management Framework
• RFC 2571 An Architecture for describing SNMP Management Frameworks（read-only access）
• RFC 2572 Message Processing and Dispatching for the SNMP（read-only access）
• RFC 2576 Coexistence between SNMP Version 1, Version 2, and Version 3
• RFC 2578 SNMP Structure of Management Information MIB
• RFC 2579 SNMP Textual Conventions for SMIv2
• RFC 2580 Conformance Statements for SMIv2
• RFC 2665 Ethernet-like interface MIB
• RFC 2787 VRRP MIB
• RFC 2790 Host Resources MIB
• RFC 2819 RMON MIB
• RFC 2863 Interface Group MIB
• RFC 2932 IPv4 Multicast MIB
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An architecture for describing SNMP Management Frameworks
• RFC 3412 Message Processing and Dispatching for the SNMP
• RFC 3413 Simple Network Management Protocol (SNMP)—all MIBs are supported except the Proxy MIB
• RFC 3414 User-based Security Model (USM) for SNMPv3
• RFC 3415 View-based Access Control Model（VACM）for the SNMP
• RFC 3416 Version 2 of the Protocol Operations for the SNMP
• RFC 3417 Transport Mappings for the SNMP
• RFC 3418 Management Information Base（MIB）for the SNMP
• RFC 3584 Coexistence between Version 1, Version 2, and Version 3 of the Internet Standard Network Management Framework
• RFC 3826 The Advanced Encryption Standard (AES) Cipher Algorithm in the SNMP User-based Security Model
• RFC 4188 Definitions of Managed Objects for Bridges
• RFC 4318 Definitions of Managed Objects for Bridges with Rapid Spanning Tree Protocol
• RFC 4363b Q-Bridge VLAN MIB

• CAN/CSA-22.2 No.60950-1
• UL 60950-1（2nd Edition）
• IEC 60950-1: 2005/A2:2013

• EN 300 386
• EN 55032/CISPR 32, Class A
• EN 55022/CISPR 22, Class A
• EN 55024/CISPR 24, Class A
• FCC 47 CFR Part 15, Class A
• ICES-003, Class A AS/NZS CISPR 32
• VCCI-CISPR 32, Class A
• BSMI CNS 13438
• KN32/KN35
• EN 61000-3-2
• EN 61000-3-3
• ETSI
• ETSI EN 300 019：Environmental Conditions & Environmental Tests for Telecommunications Equipment
• ETSI EN 300 019-2-1 (2000)—Storage
• ETSI EN 300 019-2-2 (1999)—Transportation

Restriction of Hazardous Substances（ROHS）6/6

   中国版 RoHS（有害物質の使用制限）

 化学物質の登録、評価、認可、制限に関する規則（REACH）

   Waste Electronics and Electrical Equipment（WEEE）

    リサイクル材

   80 プラス シルバー PSU 効率

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、ネットワークへの投資から早期に収益を図ることができます。

SONiC 対応の QFX5210-64C-S のサポートおよびサービスには、プラットフォームおよび FRU デバイス ドライバの修正が含まれます。また、ネットワークを最適化することで、必要なパフォーマンスレベルや信頼性、可用性を維持し、卓越した運用を実現します。詳細については、www.juniper.net/jp/ja/products-services をご覧ください。

詳細については、ジュニパーネットワークスの担当者にお問い合わせください。

ジュニパー cRPD は QFX5210-64C-S SONiC システムで利用可能です。価格については、ジュニパーの営業担当者にお問い合わせください。
