Descripción general del sistema PTX10004
Descripción general del hardware PTX10004
El enrutador de transporte de paquetes PTX10004 de Juniper Networks aborda los desafíos empresariales de los operadores y proveedores de contenido para ofrecer más tráfico a costos más bajos. Para obtener más información, lea los temas siguientes.
- Descripción general del sistema
- Beneficios
- Descripción del chasis
- Estructura del conmutador
- Enrutamiento y tarjeta de control
- Tarjetas de línea
- Sistema de enfriamiento
- Fuentes de alimentación
- Software
Descripción general del sistema
El PTX10004 es el chasis modular más compacto, de alta densidad y eficiente en energía de la línea PTX10000 de enrutadores de transporte de enrutamiento de paquetes modulares. Con solo 7 U de altura, el PTX10004 está diseñado para las instalaciones actuales con limitaciones de espacio. Al igual que el enrutador PTX10008 más grande, el PTX10004 admite la arquitectura de 800 GbE de Juniper con seguridad de control de acceso a medios (MACsec) en línea en todos los puertos para seguridad de punto a punto en vínculos Ethernet. Cada tarjeta de línea PTX10K-LC1301-36DD instalada en PTX10004 con JNP10004-SF3 tiene una transferencia de datos de hasta 12,8 Tbps. Cada tarjeta de línea PTX10K-LC1201-36CD tiene una transferencia de datos de hasta 14,4 Tbps, lo que le da al chasis una capacidad de conmutación efectiva de 57,6 Tbps. Esa transferencia de datos significa que un PTX10004 completamente equipado puede admitir interfaces de 576 10 GbE, 576 25 GbE, 144 40 GbE, 576 100 GbE, 144 400 GbE o 144 de 800 GbE en un solo chasis. Cada tarjeta de línea PTX10K-LC1202-36MR tiene una transferencia de datos de hasta 4,8 Tbps. El PTX10004 admite el mismo conjunto de características y ejecuta el mismo sistema operativo de Junos OS evolucionado que el PTX10008.
Puede administrar y monitorear el enrutador PTX10004 mediante la CLI. Además de la CLI, puede administrar y monitorear el enrutador PTX10004 mediante el uso de Juniper Routing Director (anteriormente Juniper Paragon Automation) o Juniper Paragon Automation.
Beneficios
El enrutador de transporte de paquetes PTX10004 es el complemento que ocupa poco espacio del chasis modular PTX10008 más grande con estos beneficios:
-
Ease of deployment—El PTX10004 cuenta con un chasis modular compacto de 7-U para sitios con espacio o energía limitados.
-
Modular, flexible design—El PTX10004 utiliza las tarjetas de línea de silicio personalizadas y las fuentes de alimentación utilizadas en el chasis modular PTX10008 más grande.
-
Proven fabric and chassis design—El PTX10004 tiene las mismas características de diseño de estructura y chasis actualizadas que se encuentran en el enrutador PTX10008.
Descripción del chasis
El enrutador PTX10004 mide 7 U de altura. Puede reparar hasta seis enrutadores PTX10004 en un bastidor estándar de 42 U con refrigeración y energía adecuadas. Todos los componentes clave del enrutador PTX10004 son unidades reemplazables en campo (FRU). La Figura 1 ilustra los componentes clave visibles desde la parte frontal del chasis, la Figura 2 ilustra los componentes que son visibles desde la parte posterior del chasis y la Figura 3 ilustra los componentes internos del chasis.
chasis del PTX10004
del PTX10004
|
1
—
Controladores de bandejas de ventilador |
2
—
Estructura del conmutador |
Consulte las especificaciones físicas del chasis del PTX10004 y las unidades reemplazables en el sitio del PTX10004.
Estructura del conmutador
Las placas de interfaz de conmutación (SIB) crean la estructura de conmutación para el PTX10004. Cada SIB tiene un conjunto de conectores para acoplar las tarjetas de línea y la tarjeta de control y enrutamiento (RCB) a la estructura del conmutador. Consulte la Figura 4 para ver un ejemplo del JNP10004-SF3.
Para la estructura de conmutación JNP10004, tres SIB proporcionan la funcionalidad de conmutación mínima a un PTX10004 enrutador; Seis SIB proporcionan una transferencia de datos completa. Los SIB se instalan entre las tarjetas de línea y las bandejas de ventilador dentro del chasis. Cada SIB PTX10004 tiene cuatro conectores que coinciden con una ranura para tarjeta de línea, lo que elimina la necesidad de una placa posterior. Consulte Descripción de la placa de interfaz de conmutador PTX10004.
Puede solicitar el PTX10004 con diferentes configuraciones de SIB que le permiten hacer crecer su sistema según sea necesario. Consulte la Tabla 1. Para despliegues completos de 400 Gbps u 800 Gbps, recomendamos la configuración PTX10004-PREM3. Consulte Componentes y configuraciones de PTX10004 para obtener una descripción completa de estas opciones de configuración.
| Configuración |
Cantidad de SIB |
Capacidad de reenvío |
|---|---|---|
| PTX10004-BASE3 |
3 |
28,8 Tbps |
| PTX10004–PREM2 |
4 |
38,4 Tbps |
| PTX10004-PREM3 |
6 |
57,6 Tbps |
JNP10004-SF 3
Enrutamiento y tarjeta de control
La tarjeta de control y enrutamiento (RCB) contiene un motor de enrutamiento y es responsable de la administración y el control del sistema en el PTX10004. Consulte Componentes y descripciones de la tarjeta de control y enrutamiento de PTX10004. Los RCB son unidades reemplazables en campo (FRU) que se instalan en la parte frontal del chasis, en las ranuras etiquetadas como CB0 y CB1.
Los modelos compatibles de RCB para sistemas de estructura JNP10004-SF3 son:
-
JNP10K-RE1-E, 64 gigabytes de memoria
-
JNP10K-RE1-E128, 128 gigabytes de memoria
-
JNP10K-RE2-E128, 128 gigabytes de memoria

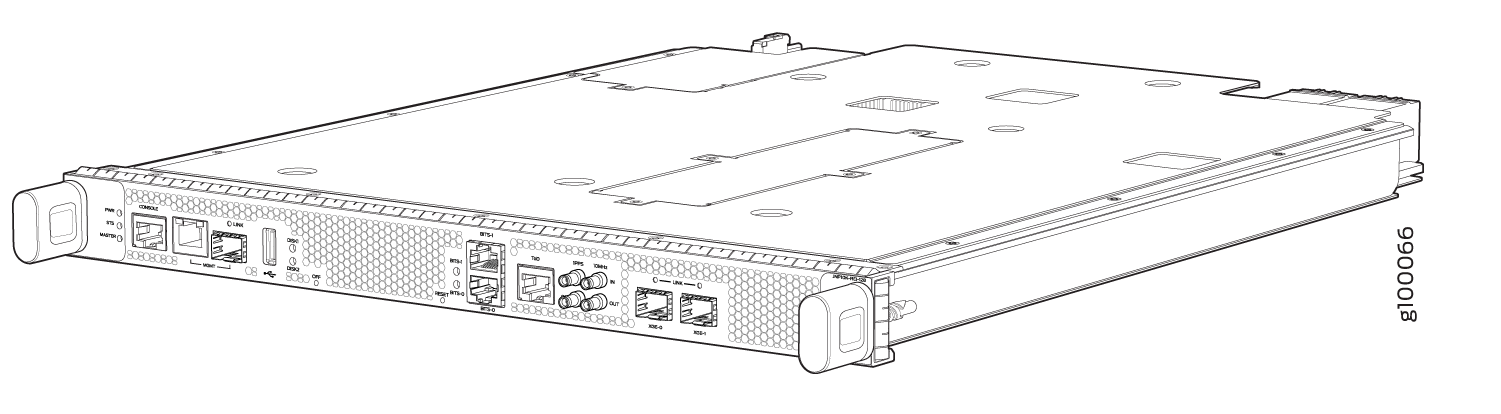

Estos RCB ejecutan Junos OS evolucionado. Vea la Figura 5.
La configuración base tiene un único RCB. Las configuraciones totalmente redundantes tienen dos RCB. El RCB también contiene puertos de Protocolo de tiempo de precisión (PTP) y cuatro puertos compatibles con Seguridad de control de acceso a medios (MACsec). Consulte Componentes y configuraciones de PTX10004.
Tarjetas de línea
El PTX10004 tiene cuatro ranuras horizontales para tarjetas de línea. Las tarjetas de línea combinan un motor de reenvío de paquetes e interfaces Ethernet encerradas en un único ensamblado. La arquitectura de tarjeta de línea PTX10004 se basa en una serie de segmentos idénticos e independientes del motor de reenvío de paquetes. Las tarjetas de línea son FRU que se pueden instalar en las ranuras para tarjetas de línea etiquetadas del 0 al 3 (de arriba a abajo) en la parte frontal del chasis. Todas las tarjetas de línea son extraíbles e insertables en caliente. Después de la inserción en caliente, debe conectar la tarjeta (consulte Conectar o desconectar una tarjeta de línea PTX10004).
El PTX10004 admite:
-
PTX10K-LC1201-36CD: una tarjeta de línea de velocidad múltiple de 36 puertos que se puede configurar como puertos Ethernet de 400 GbE, 200 GbE, 100 GbE, 50 GbE, 25 GbE o 10 GbE.
-
PTX10K-LC1202-36MR: una tarjeta de línea de 36 puertos (treinta y dos puertos de 100 GbE y cuatro puertos de 400 GbE). Los puertos 400-Gigabit Ethernet se pueden configurar como enlaces ascendentes de 400-Gigabit o canalizarse a 4 puertos descendentes independientes de 100-Gigabit.
-
PTX10K-LC1301-36DD: una tarjeta de línea de 36 puertos que ofrece una velocidad de transferencia de datos de línea de 28,8 Tbps (con transceptores ópticos de 18 W). Los 36 puertos QSFP-DD de alta densidad de 800 Gigabit Ethernet (800 GbE) admiten velocidades de hasta 800 Gbps.
El transferencia de datos máximo que ofrece la tarjeta de línea en enrutadores PTX10004 con JNP10004-SF3 instalado es de 12,8 Tbps.

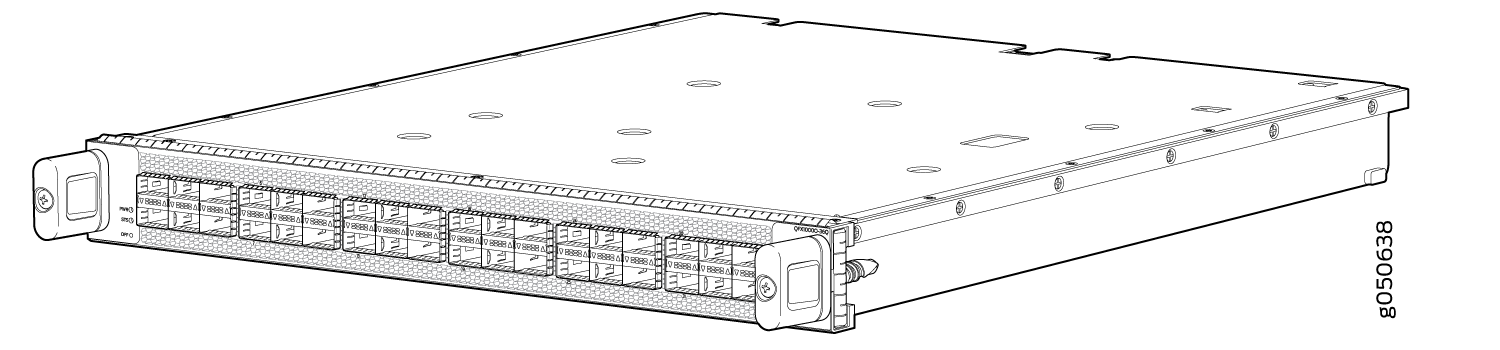

Vea la Figura 6 para ver un ejemplo de una tarjeta de línea PTX10004.
Sistema de enfriamiento
El sistema de enfriamiento en un PTX10004 consta de dos bandejas de ventilador (vea la Figura 7, Figura 8) y dos controladores de bandeja de ventilador (vea la Figura 9).
La JNP10004-FAN3 es la última bandeja de ventilador que utiliza ventiladores potentes que ofrecen un mayor flujo de aire dentro del sistema que sus bandejas de ventilador predecesoras.

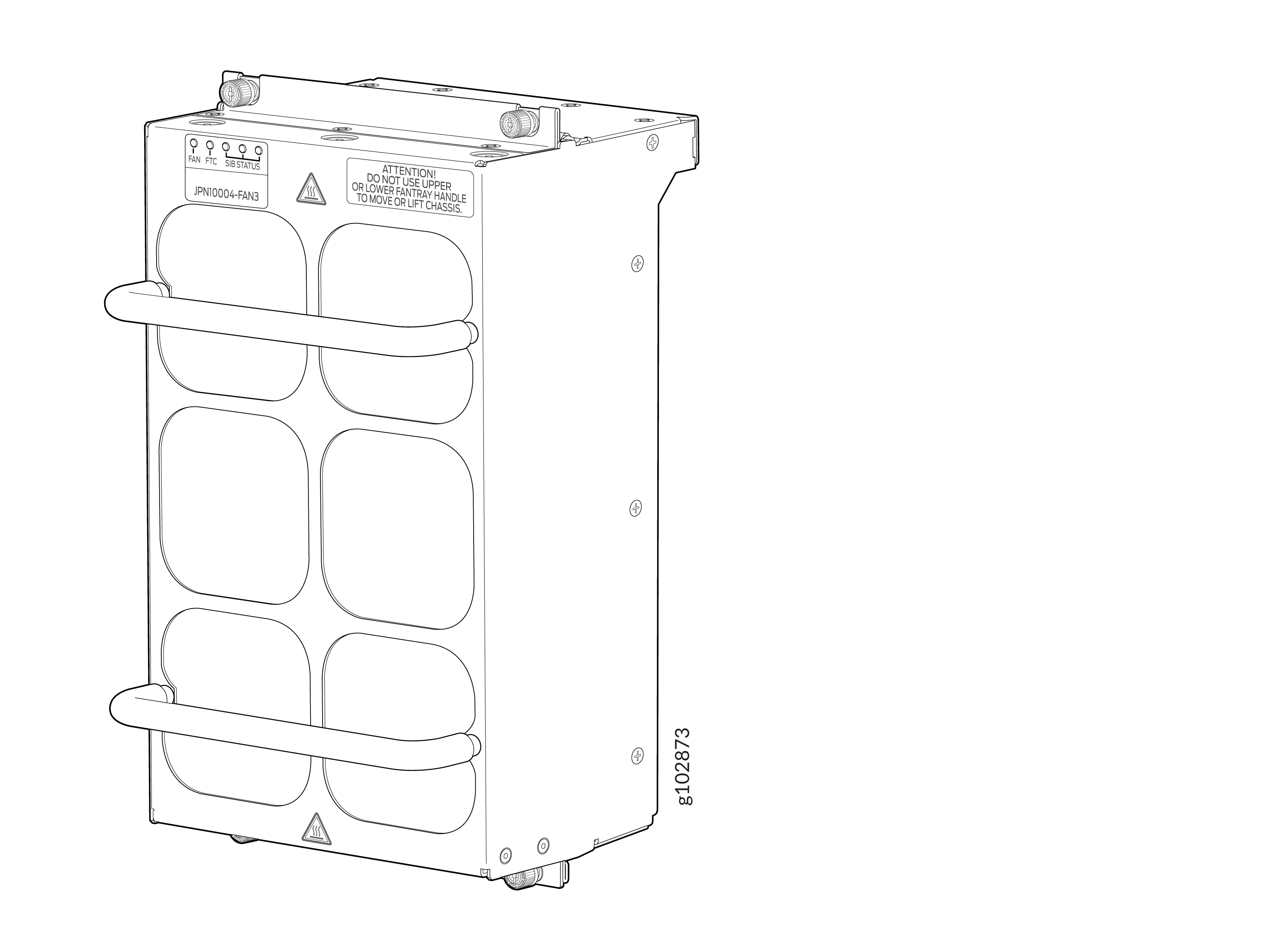

La bandeja de ventilador JNP10004-FAN3 contiene seis módulos de ventilador, cada uno con dos ventiladores que giran en sentido contrario. La bandeja de ventilador JNP10004-FAN3 funciona como una única unidad reemplazable en el sitio extraíble e insertable en caliente (FRU). Las bandejas del ventilador se instalan verticalmente en la parte posterior del chasis y proporcionan enfriamiento del chasis de adelante hacia atrás. Consulte Sistema de enfriamiento y flujo de aire PTX10004.
Cada bandeja de ventilador JNP10004-FAN3 tiene un controlador de bandeja de ventilador correspondiente, JNP10004-FTC3. Vea la Figura 9.

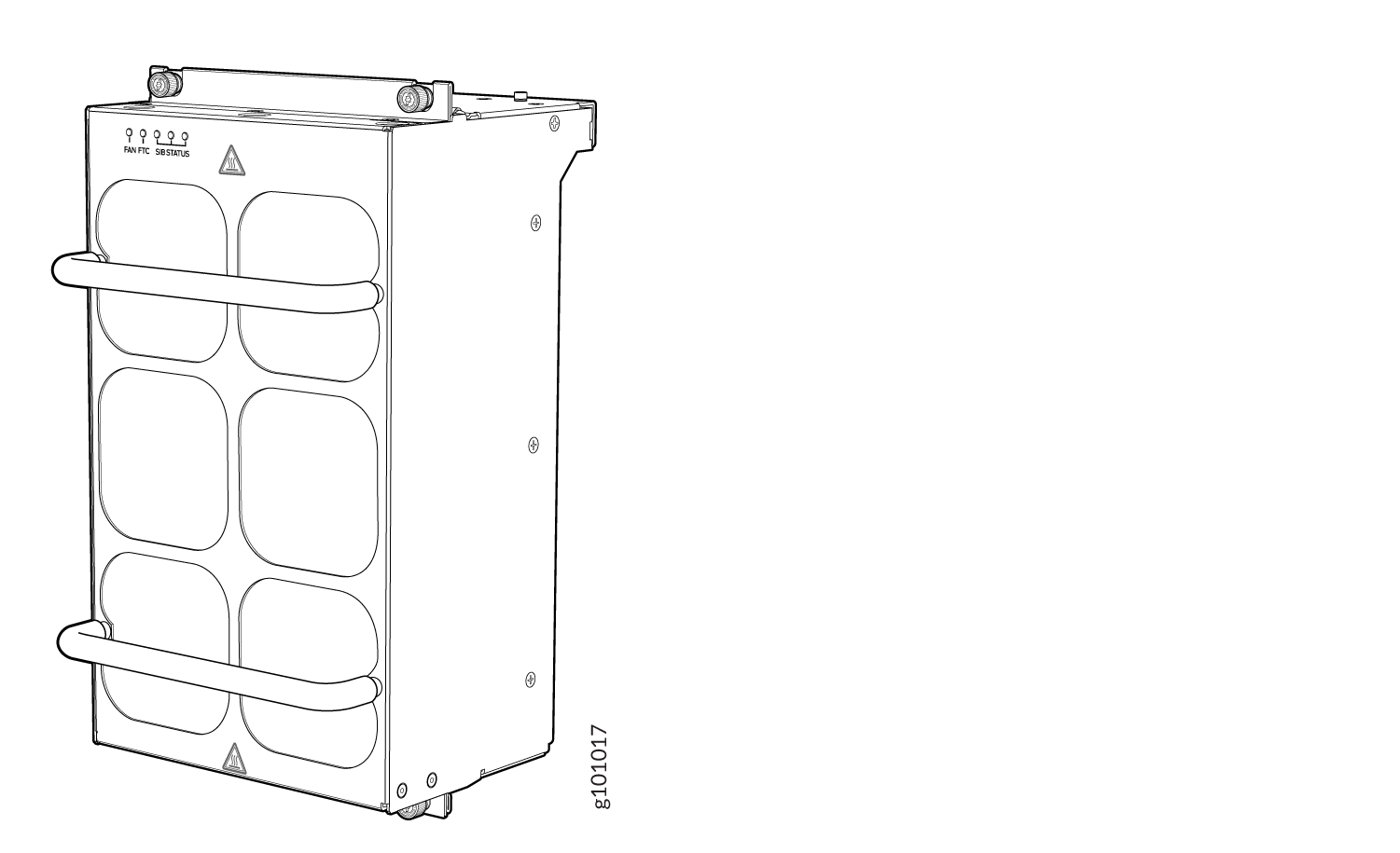

La bandeja de ventilador JNP10004-FAN2 contiene seis ventiladores y funciona como una única unidad reemplazable en el sitio extraíble e insertable en caliente (FRU). Las bandejas del ventilador se instalan verticalmente en la parte posterior del chasis y proporcionan enfriamiento del chasis de adelante hacia atrás. Consulte Sistema de enfriamiento y flujo de aire PTX10004.
Hay un controlador de bandeja de ventilador correspondiente, JNP10004-FTC2, para cada bandeja de ventilador JNP10004-FAN2. Vea la Figura 9.
Fuentes de alimentación
El enrutador PTX10004 admite CA, CC, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC), al ofrecer las siguientes fuentes de alimentación:
-

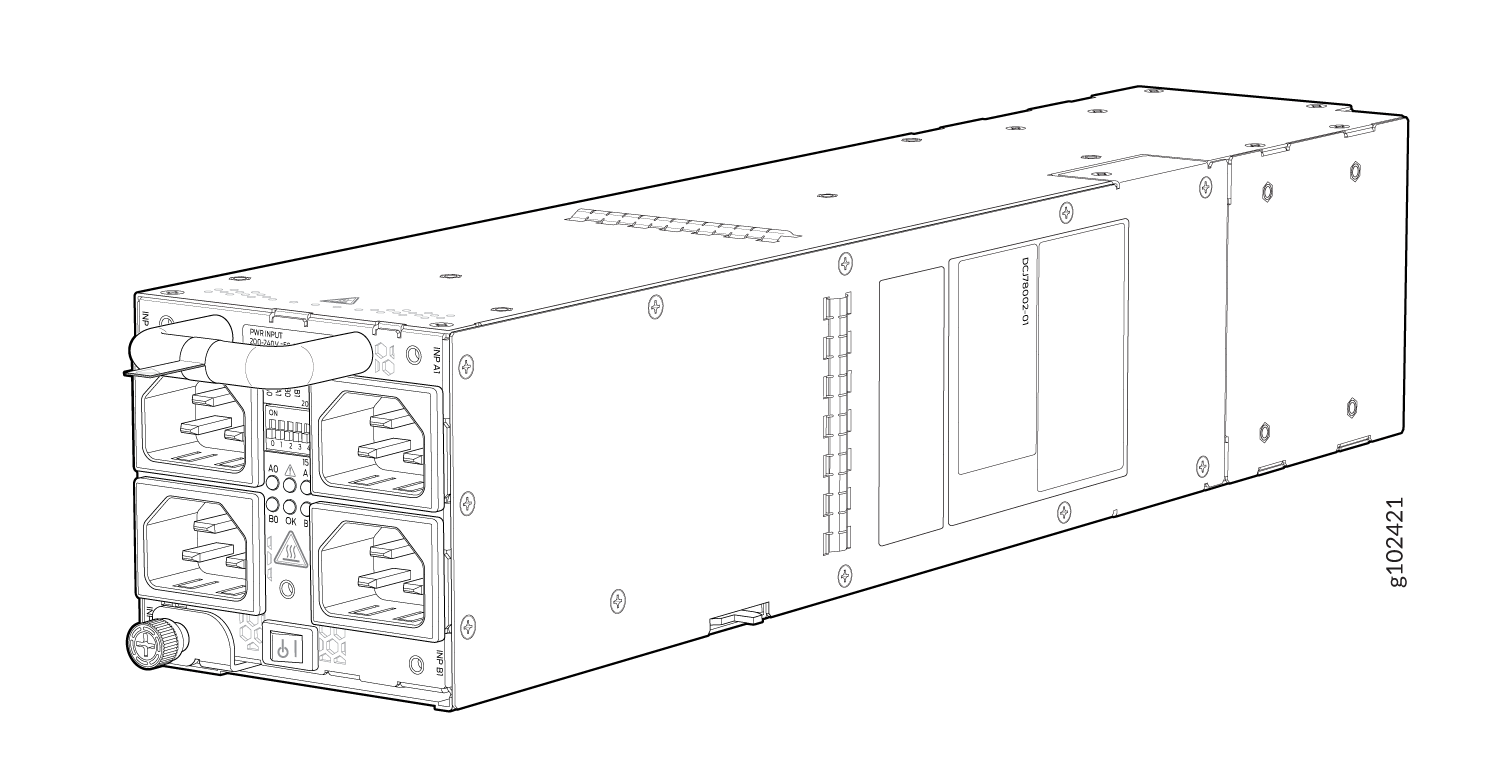

JNP10K-PWR-AC3
-

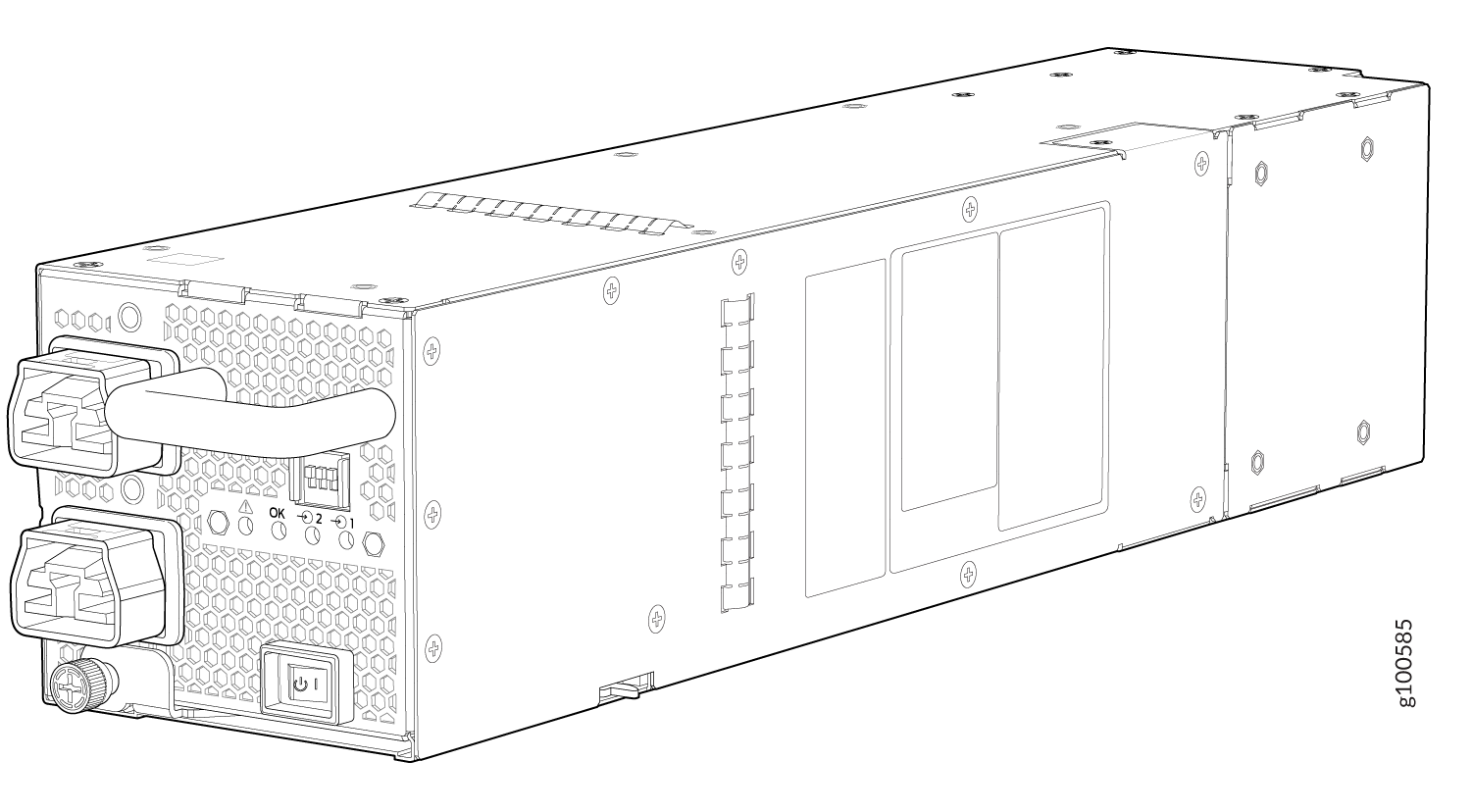

JNP10K-PWR-AC2
-

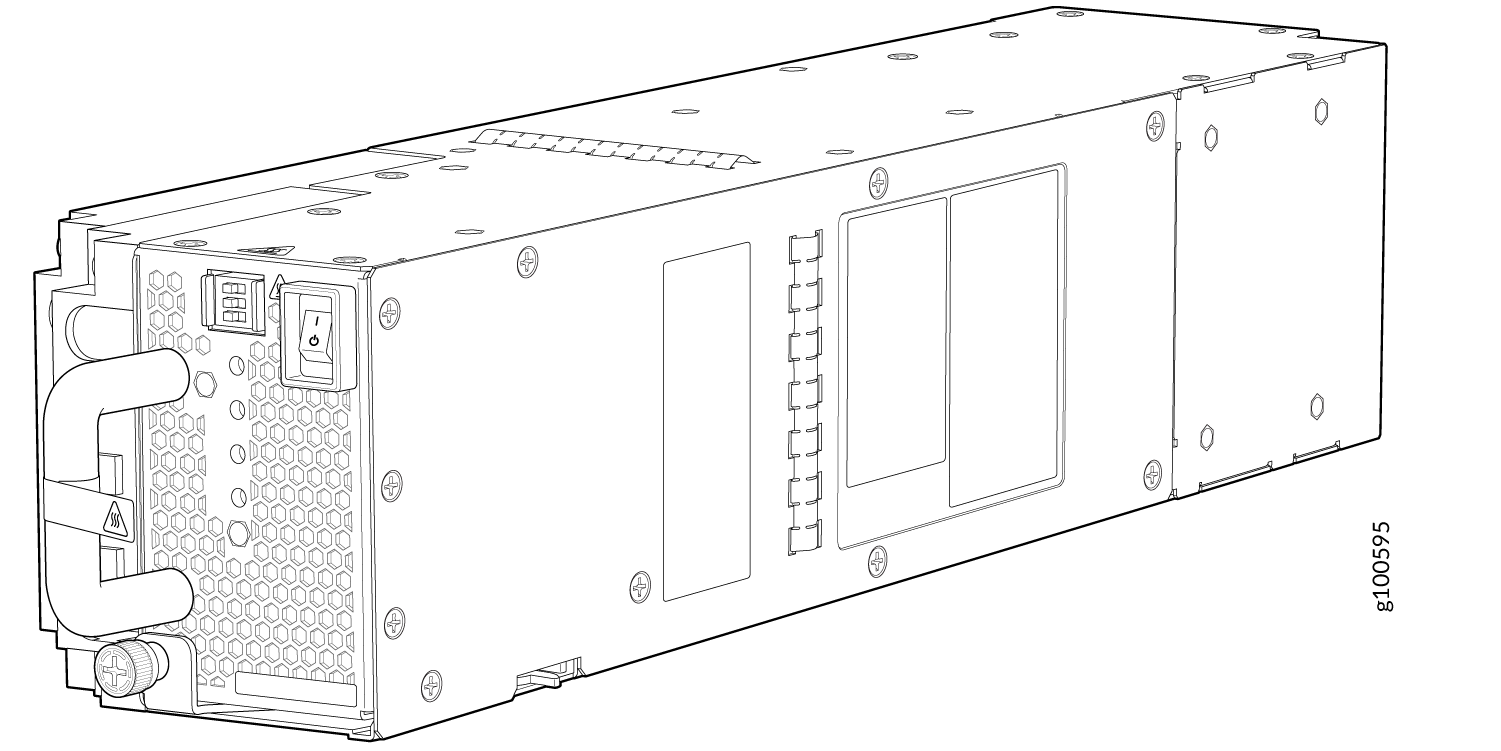

JNP10K-PWR-DC3
-

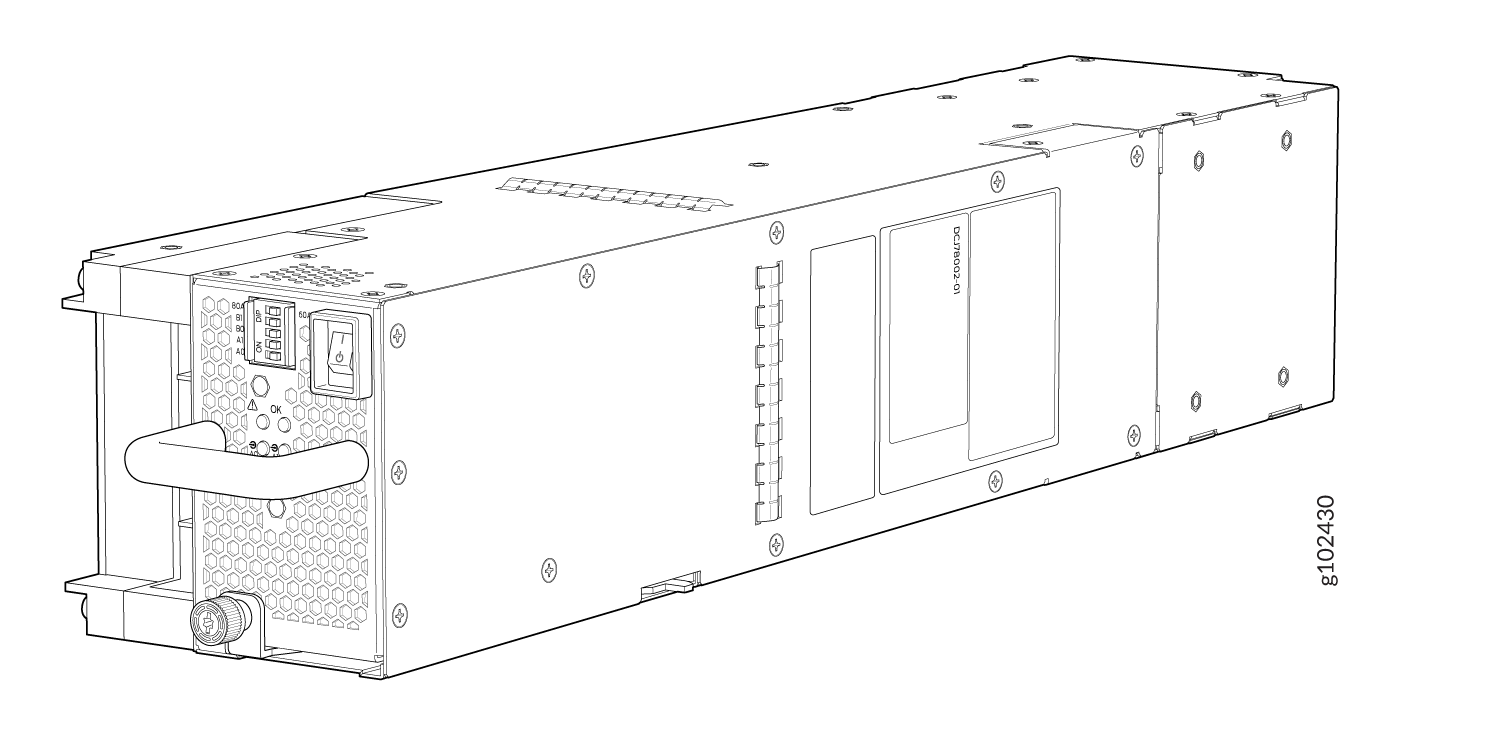

JNP10K-PWR-DC2
-
JNP10K-PWR-AC3H
Las fuentes de alimentación para el PTX10004 son FRU de carga compartida, extraíbles en caliente e insertables en caliente. El enrutador funciona con tres fuentes de alimentación. Cada fuente de alimentación tiene un ventilador interno para refrigeración. Puede instalar las fuentes de alimentación en cualquier ranura. Vea la Figura 10, la Figura 11 y la Figura 13.
No mezcle modelos de fuente de alimentación en el mismo chasis en un entorno en ejecución.
En la Tabla 2 se proporciona una descripción general de las diferencias entre las fuentes de alimentación.
| Modelo de fuente de alimentación |
Tipo de entrada |
Potencia |
|---|---|---|
| JNP10K-PWR-AC3 |
AIRE ACONDICIONADO |
|
| JNP10K-PWR-AC2 |
CA, HVAC o HVDC |
5000 W, alimentación única; 5500 W, alimentación dual |
| JNP10K-PWR-DC3 |
Solo DC |
|
| JNP10K-PWR-DC2 |
Solo DC |
2750 W, alimentación única; 5500 W, alimentación dual |
| JNP10K-PWR-AC3H | HVAC o HVDC |
|
Cuando se utilizan las fuentes de alimentación JNPR10K-PWR-AC3, JNPR10K-PWR-DC3 o JNPR10K-PWR-AC3H, el PTX10004 admite cuatro tarjetas de línea PTX10K-LC1301-36DD o PTX10K-LC1201-36CD en modo no redundante. Si rellena las cuatro ranuras con estas tarjetas de línea, se activa una alarma de alimentación, que es el comportamiento esperado.
Cuando se utilizan las fuentes de alimentación JNP10K-PWR-AC2 o JNP10K-PWR-DC2, el PTX10004 admite cuatro tarjetas de línea PTX10K-LC1201-36CD en modo no redundante. Si rellena las cuatro ranuras con esta tarjeta de línea, se activa una alarma de alimentación, que es el comportamiento esperado.
Software
El enrutador de transporte de paquetes PTX10004 de Juniper Networks se ejecuta en el sistema operativo Junos OS evolucionado, el cual proporciona servicios de enrutamiento de capa 3. Junos OS evolucionado es el Junos OS de última generación. Tiene la misma CLI, las mismas características y, en algunos casos, incluso los mismos procesos que en las versiones anteriores de Junos OS. Sin embargo, su infraestructura está completamente modernizada.
Ver también
Componentes y configuraciones de PTX10004
Configuraciones de PTX10004
En la Tabla 3 se enumeran las configuraciones de hardware para un chasis modular PTX10004 y los componentes incluidos en cada configuración.
| Configuración del enrutador |
Componentes de configuración |
|---|---|
| Configuración base de AC PTX10004-BASE3 |
|
| Configuración base del centro de datos PTX10004-BASE3 |
|
| Configuración de CA redundante PTX10004-PREM2 |
|
| Configuración redundante del centro de datos PTX10004-PREM2 |
|
| Configuración de CA totalmente redundante PTX10004-PREM3 |
|
| Configuración de centro de datos totalmente redundante PTX10004-PREM3 |
|
Las tarjetas de línea y el sistema de administración de cables no forman parte de la configuración base o redundante. Debe pedirlos por separado.
Si desea adquirir fuentes de alimentación adicionales (AC, DC, HVAC o HVDC), SIB o RCB para la configuración del enrutador, debe pedirlas por separado.
Ver también
Redundancia de componentes PTX10004
El enrutador PTX10004 está diseñado para que ningún punto de falla pueda causar fallas en todo el sistema. Los siguientes componentes de hardware principales en la configuración redundante proporcionan redundancia:
-
Enrutamiento y tarjeta de control (RCB): la RCB consolida la función de motor de enrutamiento con la función de plano de control en una sola unidad. El enrutador PTX10004 puede tener uno o dos RCB. Cuando se instalan dos RCB, uno funciona como principal y el otro como copia de seguridad. Si el RCB principal (o cualquiera de sus componentes) falla, la copia de seguridad puede asumir el control como principal. Consulte Descripción de la tarjeta de control y enrutamiento PTX10004.
-
Placas de interfaz de conmutación (SIB): el PTX10004 tiene seis ranuras SIB. La estructura de conmutación requiere un mínimo de tres SIB (configuración BASE3) para proporcionar la funcionalidad de conmutación mínima a un enrutador PTX10004. Debe instalar hasta seis SIB para la compatibilidad con tarjetas de línea PTX10K-LC1201-36CD, PTX10K-LC1202-36MR o PTX10K-LC1301-36DD. Con JNP10004-SF3, no hay redundancia para la estructura de conmutación. Cada una de las seis placas de estructura de conmutación proporciona una sexta parte del ancho de banda completo de la estructura de conmutación. Sin embargo, un chasis PTX10004 completamente cargado con tarjetas de línea PTX10K-LC1201-36CD no es una configuración redundante. Consulte la Descripción de la placa de interfaz de conmutador PTX10004.
-
Fuentes de alimentación: el sistema requiere tres fuentes de alimentación para un funcionamiento mínimo (dos RCB, dos bandejas de ventilador, tres SIB y ninguna tarjeta de línea). Las tres fuentes de alimentación proporcionan redundancia n+1 y pueden tolerar el fallo de una sola fuente de alimentación sin interrupción del sistema. Si una fuente de alimentación falla en un sistema totalmente redundante, las otras fuentes de alimentación pueden proporcionar energía completa al enrutador PTX10004 indefinidamente.
El enrutador PTX10004 también admite la redundancia de fuente de alimentación. Se proporcionan cuatro juegos de lengüetas para los cables JNP10K-PWR-DC2 y dos cables de alimentación de CA para cada fuente de alimentación JNP10K-PWR-AC2.
-
Sistema de refrigeración: el PTX10004 tiene dos bandejas de ventilador, que se controlan mediante el controlador de bandejas de ventilador. Cada bandeja de ventilador tiene un controlador de bandeja de ventilador correspondiente. Si uno de los ventiladores de una bandeja de ventilador JNP10004-FAN2 o JNP10004-FAN3 falla, en la mayoría de las condiciones la bandeja de ventilador reequilibra los ventiladores restantes para continuar. La bandeja del ventilador continúa funcionando indefinidamente y proporciona suficiente enfriamiento incluso cuando falla un solo rotor en un ventilador, siempre que la temperatura ambiente esté dentro del rango de funcionamiento. Consulte Sistema de enfriamiento y flujo de aire PTX10004.
Mapeo de terminología de hardware y CLI de PTX10004
En este tema se describen los términos de hardware utilizados en la documentación del enrutador PTX10004 y los términos correspondientes utilizados en la CLI de Junos OS. Consulte la Tabla 4.
| elemento de hardware (CLI) |
Descripción (CLI) |
Valor (CLI) |
Elemento en la documentación |
Información adicional |
|---|---|---|---|---|
| Chasis |
PTX10004 |
– |
Chasis de enrutador |
|
| Bandeja de abanico |
JNP10004-FAN2 JNP10004-FAN3 |
n es un valor en el intervalo de 0 a 11. El valor corresponde al número de ventilador individual en la bandeja del ventilador. |
Bandeja de abanico |
|
| FPC (n) |
Abreviatura del concentrador de PIC flexible (FPC) En PTX10004, una FPC es equivalente a una tarjeta de línea. |
n es un valor en el intervalo de 0 a 3 para el PTX10004. El valor corresponde al número de ranura de tarjeta de línea en la que está instalada la tarjeta de línea. |
Tarjeta de línea (el enrutador no tiene FPC reales; las tarjetas de línea son los equivalentes de FPC en el enrutador). |
|
| PIC (n) |
– |
El valor de n es siempre 0. |
– |
|
| PSM (n) |
Abreviatura de módulo de fuente de alimentación Una de las siguientes opciones:
|
n es un valor en el intervalo de 0 a 2. El valor corresponde al número de ranura de la fuente de alimentación. |
Fuente de alimentación de CA, CC, HVAC o HVCC |
Una de las siguientes opciones: |
| motor de enrutamiento |
RE (n) |
n es un valor en el intervalo de 0 a 1. Aparecen varios elementos de línea en la CLI si hay más de un RCB instalado en el chasis. |
RCB |
Componentes y descripciones de la tarjeta de control y enrutamiento PTX10004 |
| SIB (n) |
Este campo indica:
|
n es un valor en el intervalo de 0 a 5. |
Plano de la estructura |
|
| Xcvr (n) |
Abreviatura del transceptor |
n es un valor equivalente al número del puerto en el que está instalado el transceptor. |
Transceptores ópticos |
