MX204 机箱说明

路由器机箱是刚性钣金结构，容纳所有其他路由器组件。图 1 显示了完全配置的机箱的正面。机箱尺寸为 1.72 英寸。（4.37 厘米）高，19 英寸。（48.26 厘米）宽和 18.5 英寸。（47.0 厘米）深。您可以将路由器机箱安装在标准 760 毫米深（或更大）的 19 英寸封闭式机柜中。设备机架或电信开放式机架。满载路由器的总重量为 22.7 磅（10.3 千克）。有关详细信息，请参阅 MX204 路由器物理规格。

图 1：MX204 路由器 Front View of the MX204 Router

的前视图

MX204 有四个速率可选端口，可配置为 100 千兆以太网端口或 40 千兆以太网端口，或者每个端口可配置为 4 个 10 千兆以太网端口（通过使用分支电缆）。MX204 还具有 8 个 10 千兆以太网端口。四个速率可选端口支持 QSFP28 和 QSFP+ 收发器，而八个 10 千兆以太网端口则支持 SFP+ 收发器。有关 MX204 路由器的速率选择性支持的详细信息，请参阅 MX204 路由器端口速度概述。

从 Junos OS 版本 18.3R1 开始，您可以使用 Mellanox 10-Gbps 可插拔适配器（QSFP+ 到 SFP+ 适配器或 QSA;型号：MAM1Q00A-QSA）将四个基于通道的端口转换为一个基于通道的 SFP+ 端口。QSA 适配器具有 QSFP+ 外形尺寸，带有用于 SFP+ 模块的插座。使用 QSA 适配器将 40-Gbps 端口转换为 10-Gbps （SFP+）或 1-Gbps （SFP）端口。1-Gbps SFP 端口支持自动协商。您可以使用命令 set interfaces interface-name gigether-options auto-negotiation配置自动协商。有关详细信息，请参阅自动协商。

注意：

接口名称前缀必须为 xe。
PIC 级别和端口级别的速率选择性不支持 1-Gbps 速度。

注意：

有关 MX204 上支持的光纤的完整列表，请参阅 MX204 收发器。

该路由器有两种型号——交流供电和直流供电。图 2 和图 3 显示了完全配置的机箱的背面。

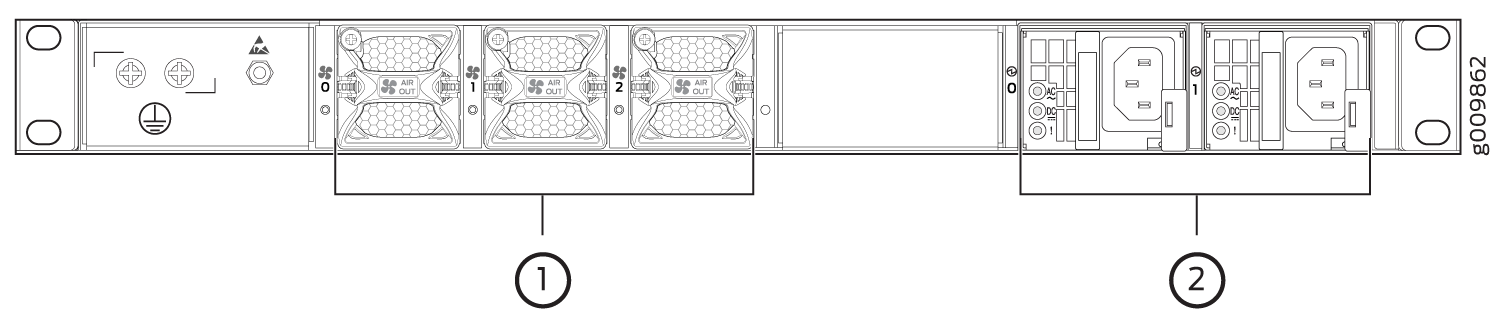

图 2：交流供电的 MX204 路由器 Technical diagram of rear view of rack-mounted server showing cooling fans with AIR OUT labels and power supply units with AC input connectors.

Technical diagram of rear view of rack-mounted server showing cooling fans with AIR OUT labels and power supply units with AC input connectors.

的后视图

1

—

风扇模块

阿拉伯数字

—

电源模块（交流电）

图 3：直流供电 MX204 路由器 Technical diagram of a rack-mounted device with cooling fans directing airflow and power terminals labeled V- and V+, indicating connectivity.

Technical diagram of a rack-mounted device with cooling fans directing airflow and power terminals labeled V- and V+, indicating connectivity.

的后视图

1

—

风扇模块

阿拉伯数字

—

电源模块（直流电）

路由器上的静电放电（ESD）点位于机箱的前部和后部。图 4 显示了路由器上的静电放电（ESD）点。

谨慎：

在卸下或安装组件之前，请将 ESD 腕带连接到 ESD 点，然后将腕带的另一端戴在裸露的手腕上。不使用 ESD 表带可能会导致硬件组件损坏。

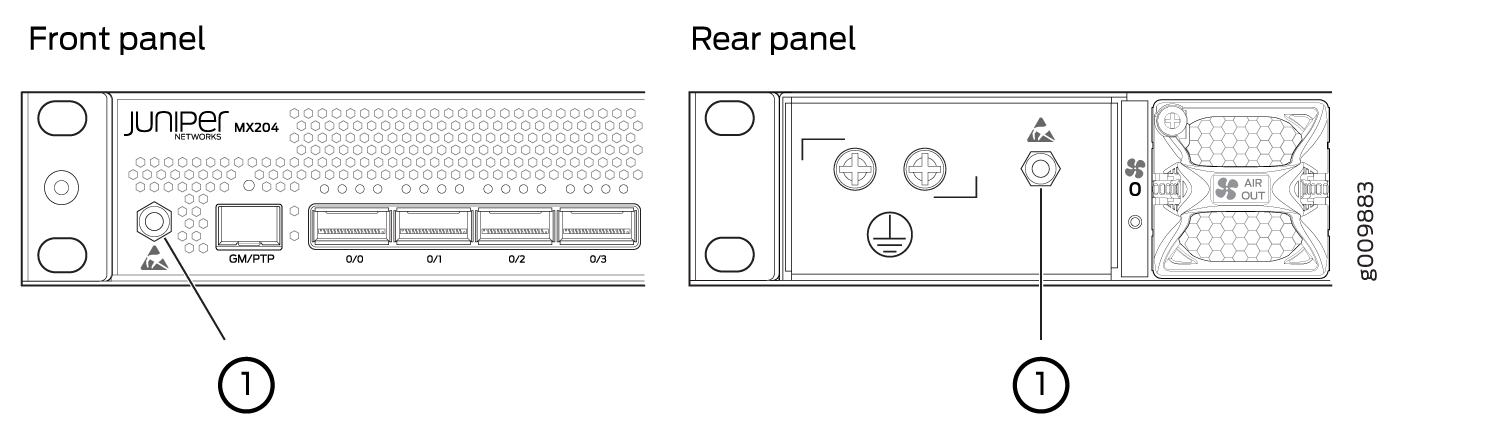

图 4：MX204 路由器 Juniper Networks MX204 router front and rear panels showing network ports, GM/PTP Port, grounding points, hexagonal ventilation holes, cooling fans, and power supply units.

Juniper Networks MX204 router front and rear panels showing network ports, GM/PTP Port, grounding points, hexagonal ventilation holes, cooling fans, and power supply units.

上的 ESD 点

1

—

ESD 积分

MX204 组件冗余

完全配置的路由器经过精心设计，在发生任何故障点时，都不会导致整个系统发生故障。只有完全配置的路由器才能提供完全冗余。所有其他配置均提供部分冗余。以下主要硬件组件是冗余的：

电源 — 路由器支持两个电源模块。MX204 路由器为系统提供 1+1 冗余。在 1+1 冗余模式下，交流和直流系统都可以承受单个电源的故障，而不会造成系统中断。如果一个电源在完全冗余系统中发生故障，另一个电源可以无限期地为路由器提供全部电源。
冷却系统 — 冷却系统共有三个风扇模块，由主机子系统控制和监控。完全配置的路由器需要所有风扇模块才能正常运行。风扇模块位于后部，用于冷却路由器。如果风扇发生故障或机箱温度高于温度阈值，系统将自动调整其余风扇的速度，使温度保持在可接受的范围内。

谨慎：

对于完全配置的路由器，所有三个风扇模块和两个电源模块都必须正常运行，如果发生任何模块故障，必须立即更换发生故障的模块。

MX204 现场可更换单元

现场可更换单元（FRU）是可在客户现场更换的路由器组件。更换大多数 FRU 需要最短的路由器停机时间。路由器使用以下类型的 FRU：

电源模块（如果冗余）
风扇模块（如果冗余）
收发器模块

MX204 硬件组件和 CLI 术语

MX204 路由器支持表 1 中按字母顺序列出的组件。

表 1：MX204 路由器硬件组件和 CLI 术语
元件	硬件型号	CLI 名称	描述
底盘	MX204	`JNP204 [MX204]`	MX204 机箱说明
冷却系统			MX204 冷却系统说明
风扇模块	JNP-风扇-1RU	`Fan Tray, Front to Back Airflow - AFO`	MX204 冷却系统说明
电源系统组件			MX204 电源系统说明
电源模块	JPSU-650W-AC-AO JPSU-650W-DC-AFO	`AC AFO 650W PSU` `DC AFO 650W PSU`	MX204 电源系统说明
麦克风	N/A（内置）	`PIC`	不适用
MPC	N/A（内置）	`FPC`	不适用
路由引擎	N/A（内置）	`RE-S-1600x8`	不适用
收发器	请参阅 MX 系列接口模块参考。	`Xcvr`	硬件兼容性工具

表 2 列出了路由器可用的备件和空面板。

表 2：MX204 备件和空白面板
型号	描述
JNP204-查斯	MX204 机箱，备件
JNP-PWR-BLNK-1	MX204 电源空盖面板

前面板组件

通过路由器正面的前面板，您可以一目了然地查看状态和故障排除信息。前面板包含用于路由器组件的 LED、联机/脱机和重置按钮、辅助和控制台端口、时钟端口和接口端口。 MX204 机箱说明显示了完全配置的机箱的正面。

后面板组件

路由器的后面板有用于电源模块和风扇模块的插槽。电源和风扇模块安装在路由器的背面。 MX204 机箱说明和 MX204 机箱说明显示了完全配置的机箱的背面。

表 3 列出了 MX204 路由器后面板上的组件。

表 3：完全配置的 MX204 路由器中的后面板组件
元件	插槽	FRU 数量
电源模块	0 和 1	2
风扇模块	0 到 2	3

MX204 前面板上的报警 LED

一个标记为 ALM 的报警 LED 位于路由器的前面板上。红灯表示可能导致系统关闭的危急情况，黄灯表示需要监控或维护的不太严重的情况。

表 4 更详细地描述了报警 LED。

表 4：MX204 前面板上的报警 LED
颜色	州	描述
红	稳步开启	主要报警 — 指示可能导致路由器停止运行的关键情况。可能的原因包括组件拆卸、故障或过热。
红	闪烁	主要告警和次要报警 — 指示同时存在主要和次要报警条件。
黄色	稳步开启	轻微报警 — 指示严重但非致命的错误情况，例如维护警报或组件温度显著升高。
-	关闭	不存在警报。
