Pautas y requisitos del sitio MX204

Especificaciones físicas del enrutador MX204

La Tabla 1 resume las especificaciones físicas del enrutador.

Tabla 1: Especificaciones físicas del enrutador

Descripción

Peso

Ancho

Profundidad

Altura

Chasis completamente cargado con todas las FRU

Chasis con alimentación de CA: 22,7 lb (10,3 kg)

19 pulgadas (48,26 cm)

18,50 pulg. (47,0 cm)

20,43 pulg. (51,89 cm) con ventilador y asas eléctricas

1,72 pulg. (4,37 cm; 1 U)

Bandeja de ventilador

1,5 lb (0,68 kg)

1,89 pulg. (4,8 cm)

5,78 pulg. (14,68 cm)

1,64 pulg. (4,17 cm)

Fuente de alimentación de CA

2,2 lb (1 kg)

2,23 pulg. (5,66 cm)

14,50 pulg. (36,83 cm)

1,58 pulg. (4,01 cm)

Fuente de alimentación de CC

2,2 lb (1 kg)

2,23 pulg. (5,66 cm)

14,53 pulg. (36,91 cm)

1,67 pulg. (4,24 cm)

Ver también

Especificaciones ambientales del enrutador MX204

La Tabla 2 especifica las especificaciones ambientales requeridas para el funcionamiento normal del enrutador. Además, el sitio debe estar lo más libre de polvo posible.

Tabla 2: Especificaciones ambientales del enrutador

Descripción

Valor

Altitud

Sin degradación del rendimiento hasta 10.000 pies (3048 m)

Humedad relativa

Funcionamiento normal garantizado en un rango de humedad relativa del 5% al 90%, sin condensación

Temperatura

  • Funcionamiento normal garantizado en un rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)

  • Operación a corto plazo garantizada en un rango de temperatura de 23 ° F (-5 ° C) a 131 ° F (55 ° C).

    Nota:

    Como se define en NEBS GR-63-CORE, Número 4, los eventos a corto plazo pueden durar hasta 96 horas, pero no más de 15 días por año.

  • Temperatura de almacenamiento no operativa en el contenedor de envío: -40 °F (-40 °C) a 158 °F (70 °C)

Sísmico

Diseñado para cumplir con los requisitos de terremotos de la Zona 4 de Telcordia Technologies

Salida térmica máxima

1705 BTU/hora (500 W)
Nota:

Instale el enrutador solo en áreas de acceso restringido, como salas de equipos dedicadas y armarios para equipos, de conformidad con los artículos 110-16, 110-17 y 110-18 del Código Eléctrico Nacional, ANSI/NFPA 70.

Ver también

Especificaciones de conexión a tierra del enrutador MX204

Especificaciones de los puntos de conexión a tierra

Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, el enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación. Para conectar a tierra los enrutadores alimentados por CA y CC, debe conectar un cable de conexión a tierra a tierra y, a continuación, conectarlo a los puntos de conexión a tierra del chasis utilizando los dos tornillos suministrados.

La figura 1 muestra la ubicación del punto de conexión a tierra en el enrutador.

Se requiere un soporte de terminal de conexión a tierra protector para conectar el chasis a tierra. Este soporte de dos orificios se fija en el lateral del chasis a través del riel de montaje y proporciona un terminal de conexión a tierra protector para el enrutador. Los puntos de conexión a tierra son pernos dimensionados para 10-32 tornillos. Los tornillos 10-32 se suministran con el enrutador MX204. Los puntos de conexión a tierra están espaciados a 0,75 pulgadas. (19,1 mm) centros.

En la parte posterior izquierda del chasis se proporcionan dos orificios roscados para conectar el enrutador a tierra a tierra. Los puntos de conexión a tierra encajan entre 10 y 32 tornillos.

Nota:

Se proporciona conexión a tierra adicional a un enrutador alimentado por CA cuando conecta sus módulos de fuente de alimentación a receptáculos de alimentación de CA conectados a tierra.

Debe instalar el enrutador MX204 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté conectado a tierra. El enrutador MX204 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. Consulte la figura 1. Le recomendamos que utilice este terminal de conexión a tierra de protección como método preferido para conectar a tierra el chasis, independientemente de la configuración de la fuente de alimentación. Sin embargo, si hay métodos de conexión a tierra adicionales disponibles, también puede utilizar esos métodos. Por ejemplo, puede utilizar el cable de conexión a tierra del cable de alimentación de CA o utilizar el terminal o la lengüeta de conexión a tierra de una fuente de alimentación de CC. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra de protección de dos orificios.

Figura 1: Puntos de conexión a tierra en el enrutador Grounding Points on the Router

Especificaciones de las terminales del cable de puesta a tierra

Debe proporcionar una orejeta de cable de conexión a tierra que se conecte al cable de puesta a tierra y de 10 a 32 tornillos utilizados para asegurar el cable de conexión a tierra a los puntos de conexión a tierra.

CAUTELA:

Antes de instalar el enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministre. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador.

Especificaciones del cable de conexión a tierra

La lengüeta de conexión a tierra requerida es una Panduit LCD10-10A-L o equivalente (no incluida). La lengüeta de conexión a tierra tiene capacidad para cables trenzados de 12 AWG (2,5 mm²). El cable de conexión a tierra que proporcione para el chasis debe ser del mismo tamaño o más pesado que el cable de entrada de cada módulo de fuente de alimentación. Las recomendaciones mínimas son alambre trenzado de 12 AWG (2,5 mm²), cable de 60 °C o según lo permita el código local.

Ver también

Requisitos del bastidor del enrutador MX204

El enrutador MX204 se puede instalar en un estándar de 19 pulgadas. rejilla. Se aceptan muchos tipos de bastidores, incluidos los bastidores de cuatro postes (telco) y los bastidores de marco abierto. La Tabla 3 resume los requisitos y especificaciones del rack para el enrutador.

Tabla 3: Requisitos y especificaciones de rack para un enrutador MX204

Requisitos de bastidor

Directrices

Tipo de bastidor y espaciado entre orificios del soporte de montaje

Utilice un bastidor de cuatro postes. Puede montar el enrutador en cualquier bastidor de cuatro postes que proporcione orificios de soporte o patrones de orificios espaciados en incrementos de 1 U (1,75 pulg./4,44 cm) y que cumpla los requisitos de tamaño y resistencia especificados en esta tabla.

Una U es la unidad de rack estándar definida en Gabinetes, bastidores, paneles y equipos asociados (número de documento EIA-310-D) publicado por la Asociación de la Industria de Componentes Electrónicos (http://www.ecianow.org/).

Tamaño y resistencia del rack

  • Asegúrese de que el bastidor tenga 19 pulgadas. ancho según se define en Gabinetes, bastidores, paneles y equipos asociados (número de documento EIA-310-D) publicado por la Asociación de la Industria de Componentes Electrónicos (http://www.ecianow.org/).

  • Asegúrese de que el bastidor tenga una de las siguientes profundidades estándar:

    • 23,6 pulg. (600 mm)

    • 30,0 pulg. (762 mm)

    • 31,5 pulg. (800 mm)

  • Los rieles del rack deben estar lo suficientemente espaciados para acomodar las dimensiones externas del chasis del enrutador (consulte las Especificaciones físicas del enrutador MX204). Los bordes exteriores de los soportes de montaje extienden el ancho a 19 pulgadas. (48,3 cm). El espaciado de los rieles y bastidores adyacentes también debe permitir las holguras alrededor del enrutador y el bastidor.

  • El enrutador se envía con los soportes de montaje frontal fijos en la posición de montaje frontal en el chasis. Puede mover los soportes de montaje trasero en función de la profundidad del bastidor.

  • La altura del chasis es de 1,72 pulg. (4,37 cm) es aproximadamente 1 U (unidad de bastidor).

  • El bastidor debe ser lo suficientemente fuerte como para soportar el peso del enrutador completamente configurado, hasta 22,7 lb (10,3 kg).

  • Cada extremo del enrutador debe montarse al ras del bastidor y aún así ser ajustable para bastidores con diferentes profundidades. Los rieles del bastidor delantero y trasero deben estar espaciados entre 23,62 pulgadas. (600 mm) y 31,5 pulg. (800 mm) de adelante hacia atrás.

  • Asegúrese de que el espaciado de los rieles y los bastidores adyacentes permita la separación adecuada alrededor del enrutador y el bastidor.

Conexión de rack a la estructura del edificio

  • Asegure el bastidor a la estructura del edificio.

  • Si los terremotos son una posibilidad en su área geográfica, asegure el bastidor al piso.

  • Asegure el bastidor a los soportes del techo, así como a los soportes de pared o piso para una máxima estabilidad.

Ver también

Requisitos y especificaciones del gabinete del enrutador MX204

La Tabla 4 resume los requisitos y especificaciones del gabinete para el enrutador MX204.

Tabla 4: Requisitos y especificaciones del gabinete para un enrutador MX204

Requisitos del gabinete

Directrices para el enrutador MX204

Tamaño y espacio libre del gabinete

  • El gabinete de tamaño mínimo que puede acomodar el enrutador es de 19 pulgadas. (482 mm) de ancho y 23,62 pulg. (600 mm) de profundidad. Un gabinete más grande que el requisito mínimo proporciona un mejor flujo de aire y reduce la posibilidad de sobrecalentamiento. Si proporciona aire de refrigeración adecuado y espacio libre para el flujo de aire, puede apilar varios enrutadores en un gabinete que tenga suficiente espacio vertical utilizable. Cada enrutador requiere 1 U.

    Una U es la unidad de bastidor estándar definida en Gabinetes, bastidores, paneles y equipos asociados (número de documento EIA-310-D) publicado por la Asociación de la Industria de Componentes Electrónicos (ECIA) (http://www.ecianow.org).

  • Con el aire de refrigeración adecuado y la holgura del flujo de aire, puede apilar varios enrutadores MX204 en un gabinete con un bastidor de cuatro postes. En todos los casos, el bastidor debe cumplir con los requisitos de resistencia para soportar el peso.

  • El espacio libre total mínimo dentro del gabinete es de 30.7 in. (780 mm) entre el interior de la puerta delantera y el interior de la puerta trasera.

Requisitos de flujo de aire del gabinete

Cuando instale el enrutador en un gabinete, debe asegurarse de que la ventilación a través del gabinete sea suficiente para evitar el sobrecalentamiento. Tenga en cuenta los siguientes requisitos cuando planifique el enfriamiento del chasis:

  • El flujo de aire siempre debe ser de adelante hacia atrás con respecto al bastidor. Si el dispositivo tiene flujo de aire de lado a trasero, se deben tomar medidas para garantizar que se suministre aire fresco desde la parte frontal del bastidor a las entradas y que los gases de escape salgan por la parte posterior del bastidor. El dispositivo no debe interferir con la refrigeración de otros sistemas en el bastidor. Los rellenos deben usarse según corresponda en el bastidor para garantizar que no haya recirculación del aire de escape calentado hacia la parte frontal del bastidor. También se debe tener cuidado alrededor de los cables para garantizar que no haya fugas de aire en situaciones en las que pueda producirse recirculación.

  • Asegúrese de que el gabinete permita que el aire de escape caliente del chasis salga del gabinete sin recircular en el enrutador. Un gabinete abierto (sin tapa ni puertas) que emplea la extracción de aire caliente de la parte superior permite el mejor flujo de aire a través del chasis. Si el gabinete contiene una parte superior o puertas, las perforaciones en estos elementos ayudan a eliminar el escape de aire caliente. Para ver una ilustración del flujo de aire del chasis, consulte la figura 2.

  • Asegúrese de que el suministro de aire frío que proporcione a través del gabinete pueda disipar adecuadamente la salida térmica del enrutador.

  • Enrute y vista todos los cables para minimizar el bloqueo del flujo de aire hacia y desde el chasis.

  • Asegúrese de que el espaciado de los rieles y los bastidores adyacentes permita la separación adecuada alrededor del enrutador y el bastidor, tal como se especifica en Requisitos de autorización del enrutador MX204 para el mantenimiento del flujo de aire y del hardware.

  • Instale el enrutador lo más cerca posible de la parte frontal del gabinete para que el chasis simplemente despeje el interior de la puerta principal. Esto maximiza el espacio libre en la parte trasera del gabinete para el flujo de aire crítico.

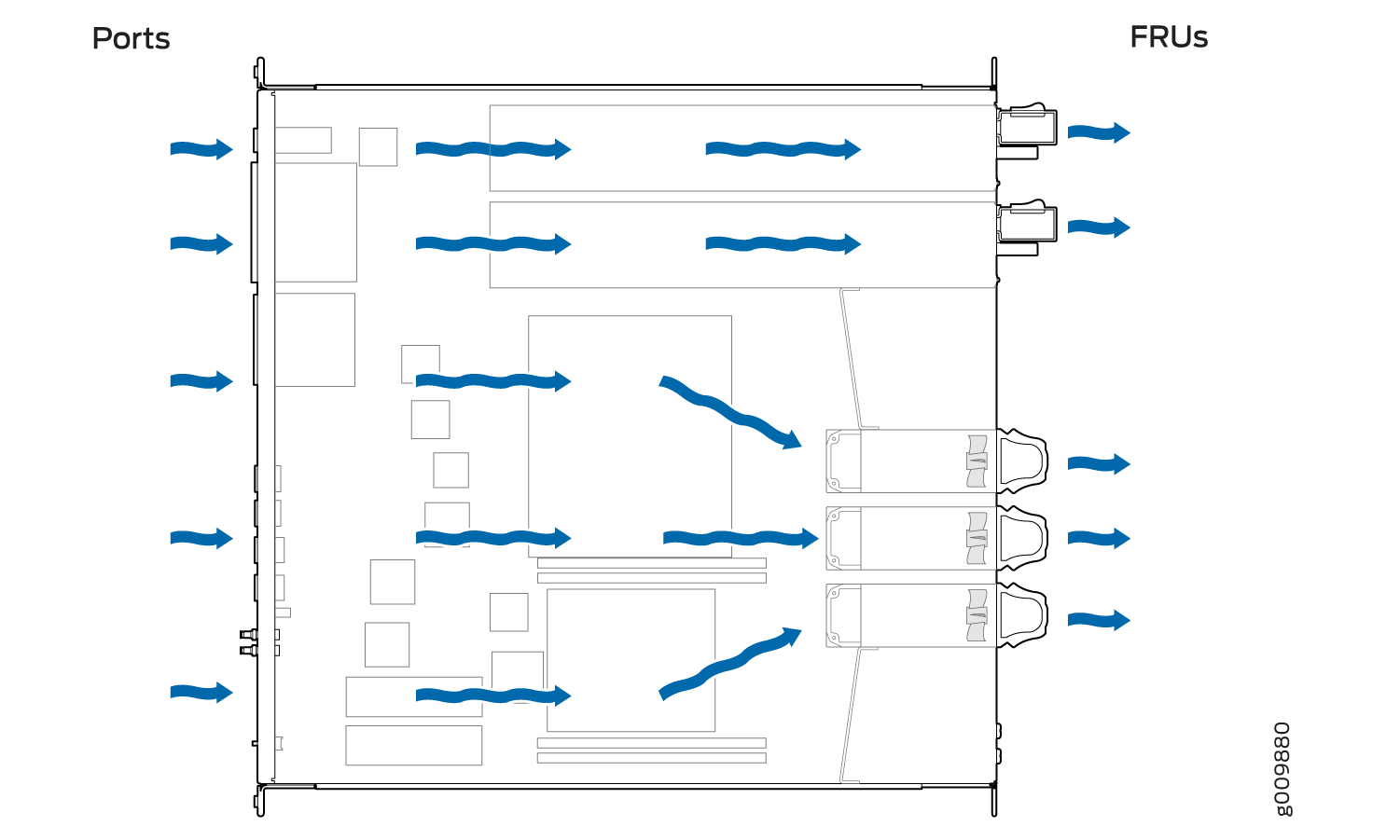

Figura 2: Flujo de aire a través del chasis Airflow Through MX204 Chassis MX204

Ver también

Requisitos de autorización del enrutador MX204 para el flujo de aire y el mantenimiento del hardware

Cuando planifique el sitio de instalación, permita suficiente espacio libre alrededor del bastidor (consulte la figura 3):

  • Para que el sistema de refrigeración funcione correctamente, el flujo de aire alrededor del chasis debe ser ilimitado. Permita al menos 6 entradas. (15,2 cm) de espacio libre entre los enrutadores refrigerados lateralmente. Permita 2,8 pulg. (7 cm) entre el lateral del chasis y cualquier superficie que no produzca calor, como una pared.

  • Para que el personal de servicio pueda extraer e instalar componentes de hardware, debe haber espacio suficiente en la parte delantera y trasera del enrutador. Al menos 24 pulgadas (61 cm) son necesarios tanto delante como detrás del enrutador. NEBS GR-63 recomienda que permita al menos 30 entradas. (76,2 cm) delante del bastidor y 24 pulgadas. (61 cm) detrás del enrutador.

  • Para acomodar el radio de curvatura del cable de alimentación en la parte posterior del chasis y el radio de curvatura del cable de interfaz en la parte delantera del chasis, proporcione al menos 2,75 pulg. (7 cm) en la parte trasera y 3,5 pulgadas. (8,9 cm) en la parte delantera.

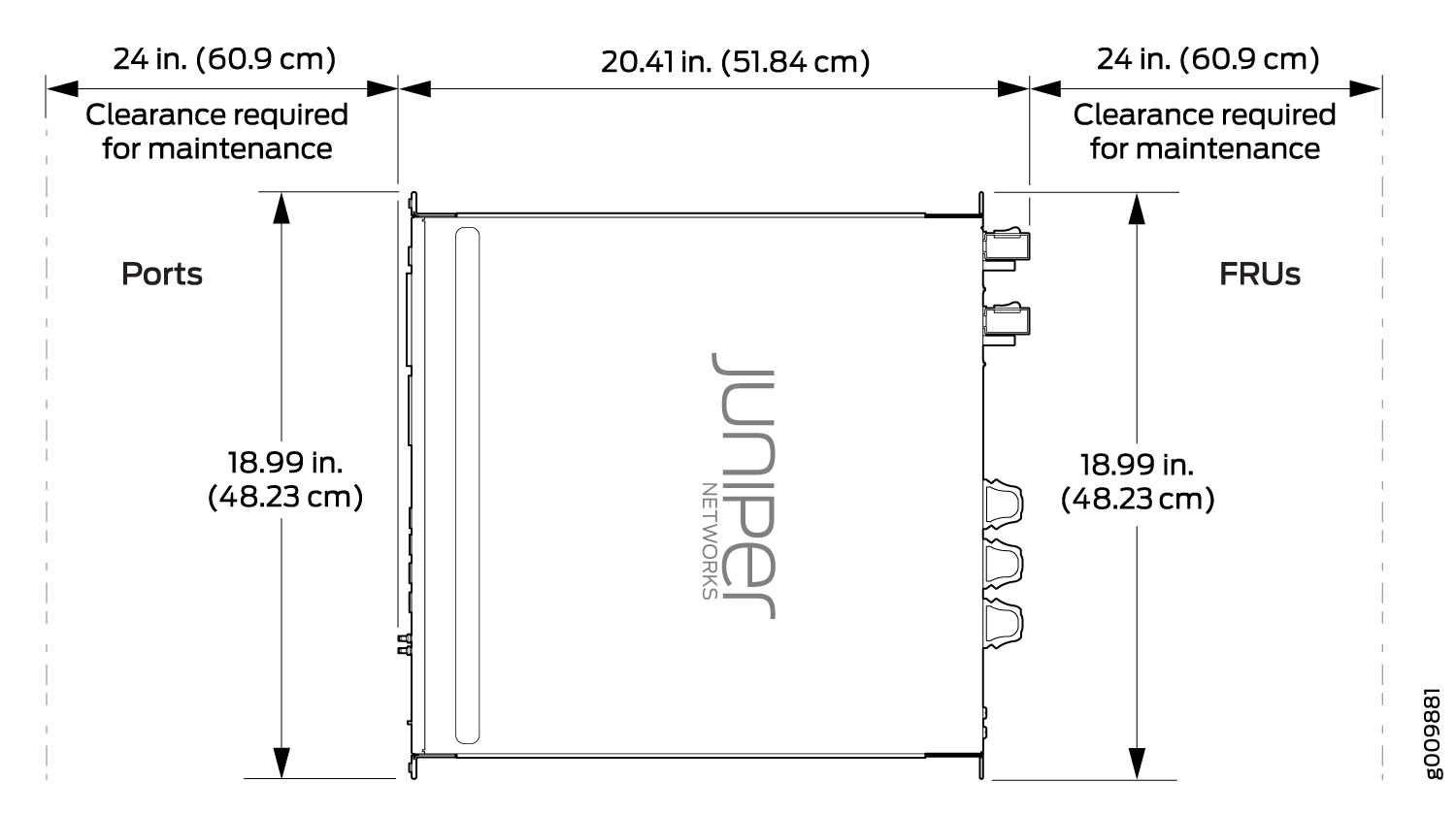

Figura 3: Dimensiones del chasis MX204 y requisitos MX204 Chassis Dimensions and Clearance Requirements de espacio libre
