Desempaquetar y montar el conmutador EX3400

Desempaquetar un conmutador EX3400

Los conmutadores EX3400 se envían en un cartón de cartón, asegurado con material de embalaje de espuma. El cartón también contiene una caja de accesorios.

PRECAUCIÓN:

Los conmutadores EX3400 están máximamente protegidos dentro del cartón de envío. No desempaque los conmutadores hasta que esté listo para comenzar la instalación.

Para desempaquetar el conmutador:

  1. Mueva el cartón de envío a un área de ensayo lo más cerca posible del sitio de instalación, pero donde tenga suficiente espacio para quitar los componentes del sistema.
  2. Coloque el cartón de modo que las flechas apunten hacia arriba.
  3. Abra los solapas superiores en el cartón de envío.
  4. Retire la caja de accesorios y verifique su contenido con el inventario de piezas en la etiqueta adjunta al cartón.
  5. Extraje el material de embalaje que sostiene el conmutador en su lugar.
  6. Verifique los componentes del chasis recibidos en la lista de embalaje incluida con el conmutador. En el inventario de piezas (lista de embalaje) de un conmutador EX3400 se proporciona un inventario de las piezas proporcionadas con el conmutador.
  7. Guarde el cartón de envío y los materiales de embalaje en caso de que necesite mover o enviar el conmutador más tarde.

Inventario de piezas (lista de embalaje) para un conmutador EX3400

Los conmutadores EX3400 se envían en un cartón de cartón, asegurado con material de embalaje de espuma. El cartón también contiene una caja de accesorios.

El envío del conmutador incluye una lista de embalaje. Revise las piezas que recibe en el cartón de envío del conmutador en los artículos de la lista de embalaje. Las piezas enviadas dependen de la configuración que solicite.

Si falta alguna parte de la lista de embalaje, comuníquese con su representante de servicio al cliente o comuníquese con el servicio de atención al cliente de Juniper desde los Estados Unidos o Canadá por teléfono al 1-888-314-5822. Para obtener opciones de marcado internacional o directo en países sin números gratuitos, consulte https://www.juniper.net/support/requesting-support.html.

En el cuadro 1 se enumeran las partes y sus cantidades en la lista de embalaje.

Tabla 1: Lista de piezas para un conmutador EX3400

Componente

Cantidad

Conmutador con una fuente de alimentación y dos módulos de ventilador

1

Cable de alimentación ac adecuado para su ubicación geográfica (solo para modelos de conmutadores AC)

1

Clip de retención del cable de alimentación (solo para modelos de conmutadores AC)

1

Soportes de montaje

2

Tornillos de montaje para conectar los soportes de montaje al chasis del conmutador

8

Pies de goma

4

Hoja de ruta de documentación

1

Garantía del producto de Juniper Networks

1

Acuerdo de licencia de usuario final

1
Nota:

Debe proporcionar tornillos de montaje adecuados para su bastidor o gabinete para montar el chasis en un bastidor o gabinete.

Registrar productos: es obligatorio validar los SLA

Registre todos los nuevos productos de hardware de Juniper Networks y los cambios en un producto instalado existente en el sitio web de Juniper Networks para activar sus acuerdos de nivel de servicio (SLA) de reemplazo de hardware.

PRECAUCIÓN:

Registre los números de serie de productos en el sitio web de Juniper Networks. Actualice los datos de la base de instalación si se produce algún cambio o adición a la base de instalación o si se mueve la base de instalación. Juniper Networks no es responsable de no cumplir con el acuerdo de nivel de servicio de reemplazo de hardware para productos que no tengan números de serie registrados ni datos de base de instalación precisos.

Registre sus productos en https://tools.juniper.net/svcreg/SRegSerialNum.jsp.Actualice su base de instalación en https://www.juniper.net/customers/csc/management/updateinstallbase.jsp.

Instalación y conexión de un conmutador EX3400

Para instalar y conectar un conmutador EX3400:

  1. Siga las instrucciones en Desempaquetar un conmutador EX3400.
  2. Monte el conmutador siguiendo las siguientes instrucciones adecuadas para su sitio:
  3. Siga las instrucciones en Conectar tierra terrestre a un conmutador de la serie EX.
  4. Siga las instrucciones en Conexión de alimentación de CA a un conmutador EX3400 o Conexión de alimentación de CC a un conmutador EX3400.
  5. Realice la configuración inicial del conmutador siguiendo las instrucciones en Conexión y configuración de un conmutador de la serie EX (procedimiento de CLI).
  6. Establezca las opciones de administración del conmutador siguiendo las instrucciones adecuadas:

Ver también

Instalación y eliminación de componentes de hardware del conmutador EX3400

El chasis del conmutador EX3400 es una estructura rígida de chapa metálica que alberga los componentes de hardware. Las unidades reemplazables en campo (FRUs) en conmutadores EX3400 son:

  • Fuentes de alimentación

  • Módulos de ventilador

  • Transceptores

Las fuentes de alimentación y los módulos de ventilador son extraíbles en caliente y se pueden insertar en caliente: puede quitarlos y reemplazarlos sin apagar el conmutador ni interrumpir las funciones del conmutador.

Consulte estos temas para obtener instrucciones para instalar y quitar componentes:

Ver también

Montaje de un conmutador EX3400 en una superficie de escritorio u otro nivel

Antes de montar el conmutador en una superficie de escritorio u otro nivel:

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • 4 pies de goma para estabilizar el chasis en una superficie de escritorio u otra superficie nivelada (proporcionados en la caja de accesorios en el cartón del conmutador)

Puede montar un conmutador EX3400 en una superficie de escritorio u otra superficie nivelada mediante el uso de los cuatro pies de goma que se envían con el conmutador. Los pies de goma estabilizan el chasis.

Para montar un conmutador en una superficie de escritorio u otro nivel:

  1. Extraiga el conmutador del cartón de envío (consulte Desempaquetar un conmutador EX3400).
  2. Gire el chasis boca abajo en el escritorio o en la superficie nivelada donde tiene previsto montar el conmutador.
  3. Conecte los pies de goma a la parte inferior del chasis, como se muestra en la Figura 1.
  4. Gire el lado derecho del chasis sobre el escritorio o la superficie nivelada.
  5. Asegúrese de que el conmutador se apoya firmemente sobre el escritorio o la superficie nivelada.

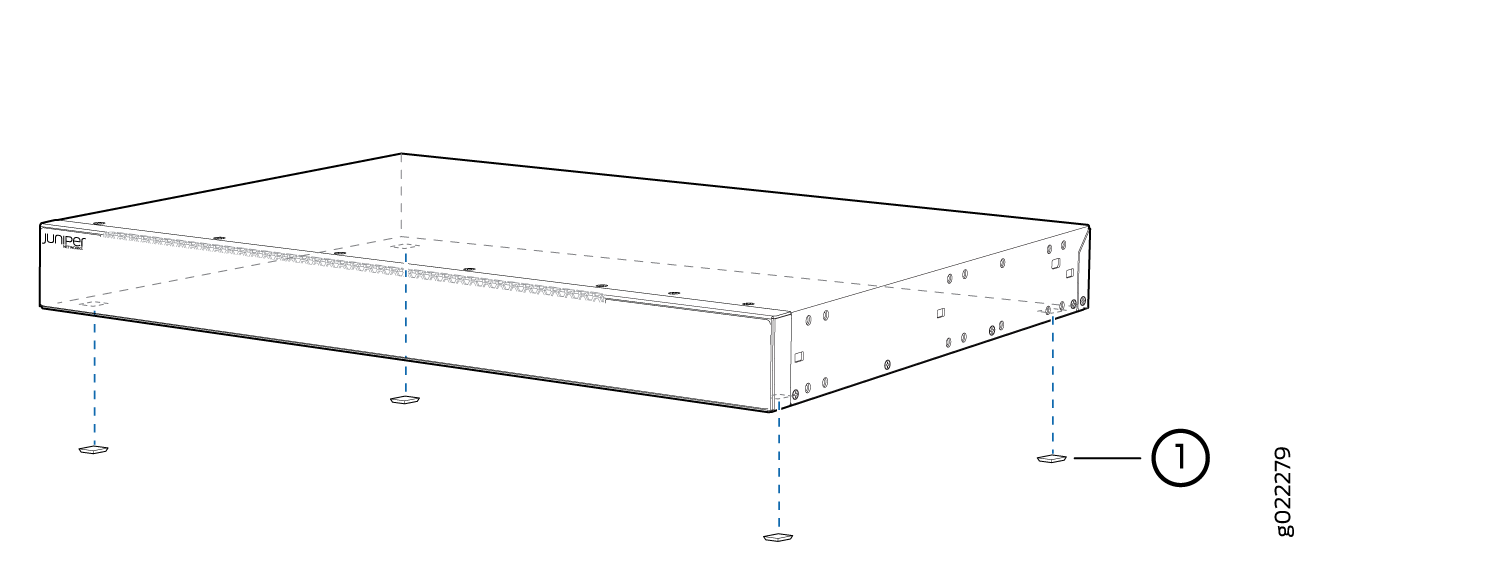

Figura 1: Fijación de pies de goma a un chasis Attaching Rubber Feet to a Switch Chassis de conmutador
1
—

Pies de goma



Ver también

Montaje de un conmutador EX3400 en dos postes en un bastidor o gabinete

Antes de montar el conmutador en dos postes en un bastidor:

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Destornillador Phillips (+), número 2 (no proporcionado)

  • 2 soportes de montaje y 8 tornillos de montaje (provistos)

  • Tornillos para asegurar el chasis al bastidor (no proporcionados)

  • Soportes de montaje frontal 2-in.-receso (del kit de montaje en bastidor de cuatro postes ordenable por separado) si va a montar el conmutador en una posición empotrable

Puede montar un conmutador EX3400 en dos postes de un 19 in. bastidor o gabinete mediante los soportes de montaje proporcionados con el conmutador. (El resto de este tema usa bastidor para hacer significa bastidor o gabinete.)

Puede montar el conmutador en cuatro postes de un bastidor de cuatro postes mediante el uso de los soportes de montaje proporcionados con el kit de montaje de bastidor de cuatro postes ordenable por separado. Consulte Montaje de un conmutador EX3400 en cuatro postes en un bastidor o gabinete.

Nota:

Si necesita montar el conmutador en una posición empotrada en un bastidor de dos o cuatro postes, puede utilizar los soportes de montaje frontal de 2 in.-receso que se proporcionan en el kit de montaje de bastidor de cuatro postes ordenable por separado.
Nota:

Una persona debe estar disponible para levantar el conmutador, mientras que otra asegura el conmutador al bastidor.
PRECAUCIÓN:

Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y las demás unidades desde la parte inferior del bastidor hasta la parte superior en orden decreciente del peso de las unidades.

Para montar el conmutador en dos postes de un bastidor:

  1. Extraiga el conmutador del cartón de envío (consulte Desempaquetar un conmutador EX3400).
  2. Coloque el conmutador en una superficie plana y estable.
  3. Alinee los soportes de montaje a lo largo de la parte frontal o trasera de los paneles laterales del chasis del conmutador según cómo desee montar el conmutador. Por ejemplo, si desea montar el conmutador en la parte frontal, alinee los corchetes a lo largo de la parte frontal del chasis. Véase la figura 2.

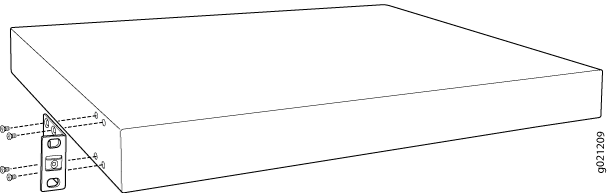

    Figura 2: Fijación del soporte de montaje a lo largo de la parte frontal del conmutador Attaching the Mounting Bracket Along the Front of the Switch
    Nota:

    Si necesita montar el conmutador en una posición empotrada, utilice los soportes de montaje frontal de 2 in.-receso del kit de montaje de bastidor de cuatro postes ordenable por separado.
  4. Alinee los orificios inferiores de los soportes de montaje con los agujeros de los paneles laterales del chasis del conmutador.
  5. Inserte los tornillos de montaje en los agujeros alineados.
  6. Asegúrese de que los otros agujeros de los soportes de montaje estén alineados con los agujeros de los paneles laterales. Inserte un tornillo en cada agujero y apriete los tornillos.
  7. Haga que una persona agarre ambos lados del conmutador, levante el conmutador y colóquelo en el bastidor, alineando los agujeros del soporte de montaje con los agujeros roscados en el bastidor o el riel del gabinete. Alinee el orificio inferior de cada soporte de montaje con un agujero en cada riel de bastidor, para asegurarse de que el chasis esté nivel. Véase la figura 3.

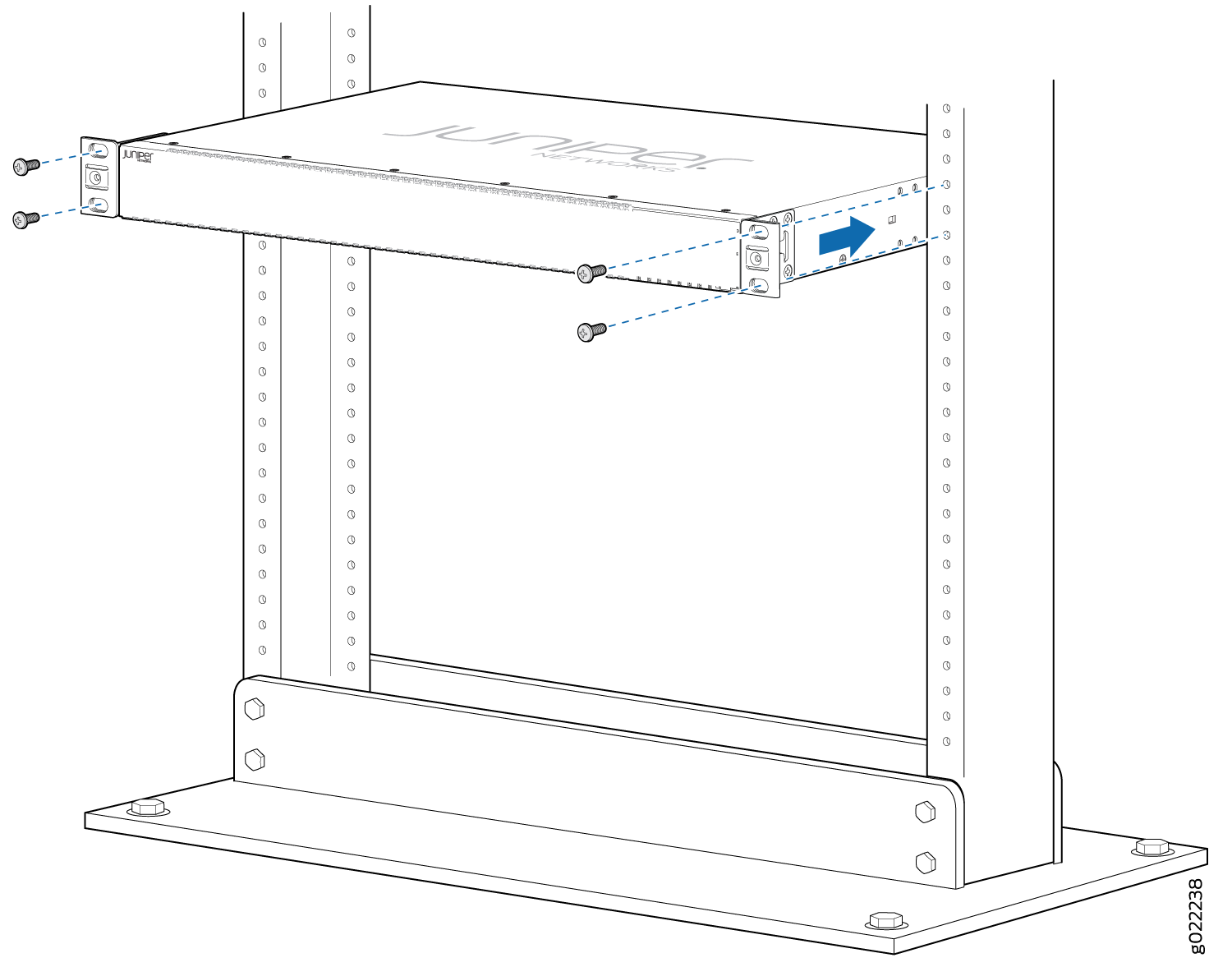

    Figura 3: Montaje del conmutador en dos postes en un bastidor Mounting the Switch on Two Posts in a Rack
  8. Haga que una segunda persona asegure el conmutador al bastidor con los tornillos adecuados. Apriete los tornillos.
  9. Asegúrese de que el chasis del conmutador esté nivelado verificando que todos los tornillos de un lado del bastidor estén alineados con los tornillos del otro lado.

Ver también

Montaje de un conmutador EX3400 en cuatro postes en un bastidor o gabinete

Antes de montar el conmutador en cuatro postes en un bastidor:

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Destornillador Phillips (+), número 2

  • 6 tornillos de montaje de cabeza plana 4-40 (provistos con el kit de montaje en bastidor de cuatro postes)

  • 8 tornillos de montaje Phillips de cabeza plana de 4x6 mm (provistos con el kit de montaje en bastidor de cuatro postes)

  • Un par cada uno de soportes de montaje frontal empotrados o 2 in.-receso (provistos con el kit de montaje de bastidor de cuatro postes)

  • Un par de rieles de montaje laterales (provistos con el kit de montaje en bastidor de cuatro postes)

  • Un par de cuchillas de montaje posterior (provistos con el kit de montaje en bastidor de cuatro postes)

  • Tornillos para asegurar el chasis y las aspas de montaje trasero al bastidor (no proporcionados)

Puede montar un conmutador EX3400 en cuatro postes de un 19-in. bastidor o gabinete mediante el kit de montaje en bastidor de cuatro postes ordenable por separado. (El resto de este tema usa bastidor para hacer significa bastidor o gabinete.)

Puede montar el conmutador en dos postes, ya sea en un bastidor de dos postes o en un bastidor de cuatro postes mediante el uso de los soportes de montaje proporcionados con el conmutador. Consulte Montaje de un conmutador EX3400 en dos postes en un bastidor o gabinete.

Nota:

Si necesita montar el conmutador en una posición empotrada en un bastidor de dos o cuatro postes, puede utilizar los soportes de montaje frontal de 2 in.-receso que se proporcionan en el kit de montaje de bastidor de cuatro postes ordenable por separado.
Nota:

Una persona debe estar disponible para levantar el conmutador, mientras que otra asegura el conmutador al bastidor.
PRECAUCIÓN:

Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y las demás unidades desde la parte inferior del bastidor hasta la parte superior en orden decreciente del peso de las unidades.

Para montar el conmutador en cuatro postes en un bastidor:

  1. Extraiga el conmutador del cartón de envío (consulte Desempaquetar un conmutador EX3400).
  2. Coloque el conmutador en una superficie plana y estable.
  3. Conecte los soportes de montaje frontal (ya sea los soportes de montaje frontal empotrados o 2 in.-receso) a los rieles de montaje laterales mediante el uso de los tornillos de montaje de 6 4-40 de cabeza plana Phillips. Véase la Figura 4.

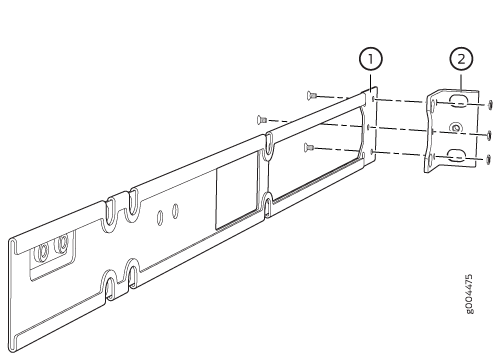

    Figura 4: Fijación del soporte de montaje frontal al riel Attaching the Front-Mounting Bracket to the Side Mounting-Rail de montaje lateral
    1
    —

    Riel de montaje lateral
    2
    —

    Soporte de montaje frontal
  4. Alinee los rieles de montaje laterales a lo largo de los paneles laterales del chasis del conmutador. Alinee los dos agujeros en la parte posterior de los rieles de montaje laterales con los dos agujeros en la parte posterior del panel lateral.
  5. Inserte tornillos de montaje de cabeza plana Phillips de 4x6 mm en los dos orificios alineados y apriete los tornillos. Asegúrese de que los dos agujeros en la parte trasera de los rieles de montaje laterales estén alineados con los dos agujeros restantes en el panel lateral. Véase la Figura 5.

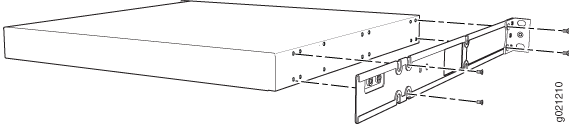

    Figura 5: Fijación del riel de montaje lateral al chasis Attaching the Side Mounting-Rail to the Switch Chassis del conmutador
  6. Inserte los tornillos de montaje de cabeza plana Phillips de 4x6 mm en los dos orificios restantes en los rieles de montaje laterales y apriete los tornillos.
  7. Haga que una persona agarre ambos lados del conmutador, levante el conmutador y colóquelo en el bastidor, alineando los agujeros laterales del riel de montaje con los agujeros roscados en el poste frontal del bastidor. Alinee el orificio inferior en ambos soportes de montaje frontal con un agujero en cada riel de bastidor, para asegurarse de que el chasis esté nivelada. Véase la Figura 6.

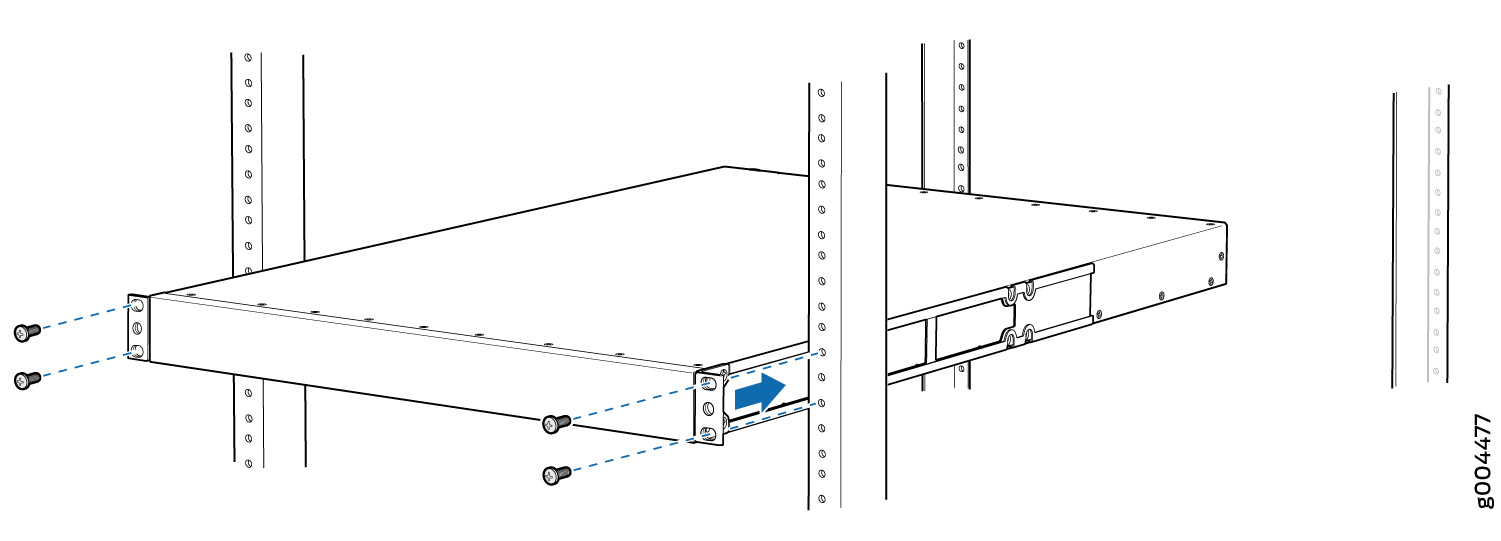

    Figura 6: Montaje del conmutador en los postes frontales en un bastidor Mounting the Switch to the Front Posts in a Rack
  8. Haga que una segunda persona asegure la parte frontal del conmutador al bastidor mediante el uso de los tornillos adecuados para su bastidor.
  9. Deslice las cuchillas de montaje posteriores en los rieles de montaje laterales. Véase la figura 7.

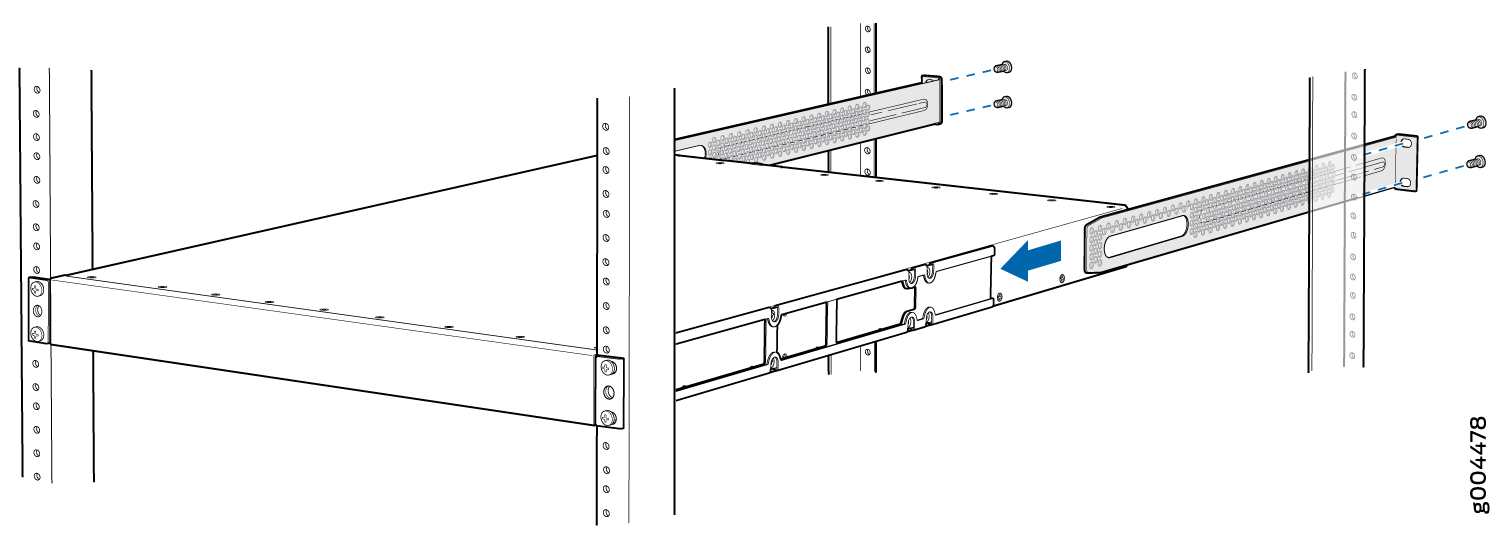

    Figura 7: Deslizar las cuchillas de montaje trasero en los rieles Sliding the Rear-Mounting Blades into the Side Mounting-Rails de montaje laterales
  10. Conecte las cuchillas de montaje posterior al poste trasero con los tornillos adecuados para su bastidor. Apriete los tornillos.
  11. Asegúrese de que el chasis del conmutador esté nivelado verificando que todos los tornillos de la parte frontal del bastidor estén alineados con los tornillos en la parte posterior del bastidor.

Ver también

Montaje de un conmutador EX3400 en una posición empotrada en un bastidor o gabinete

Puede montar un conmutador EX3400 en un bastidor o gabinete de tal manera que el conmutador esté empotrado dentro del bastidor desde la parte frontal del bastidor en 2 pulgadas. Puede utilizar los soportes de montaje frontal 2-in.-receso proporcionados en el kit de montaje de bastidor de cuatro postes por separado para montar el conmutador en una posición empotrada.

Las razones por las que es posible que desee montar el conmutador en una posición empotrada incluyen:

  • Está montando el conmutador en un gabinete y las puertas del gabinete no se cierran completamente a menos que el conmutador esté empotrado.

  • El conmutador que está montando tiene transceptores instalados en los puertos uplink y los transceptores en los puertos uplink sobresalen de la parte frontal del conmutador.

Para montar el conmutador en una posición empotrada en cuatro postes, siga las instrucciones de Montaje de un conmutador EX3400 en cuatro postes en un bastidor o gabinete. Para montar el conmutador en una posición empotrada en dos postes, siga las instrucciones de Montaje de un conmutador EX3400 en dos postes en un bastidor o gabinete.

Ver también

Montaje de un conmutador EX3400 en una pared

Antes de montar el conmutador en una pared:

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • 2 soportes para montaje en pared (incluido en el kit de montaje en pared)

  • 12 tornillos de soporte para montaje en pared (proporcionados en el kit de montaje en pared)

  • 6 tornillos de montaje (8-32 x 1,25 in. o M4 x 30 mm) (no proporcionados)

  • Anclajes huecos de pared con capacidad para soportar hasta 75 lb (34 kg) si no está atornillando los tornillos directamente en los tacos de la pared (no provisto)

  • Destornillador Phillips (+), número 2

Puede montar un conmutador EX3400 en una pared mediante el kit de montaje en pared ordenable por separado.

Para montar uno o dos conmutadores en una pared:

  1. Extraiga el conmutador del cartón de envío (consulte Desempaquetar un conmutador EX3400).
  2. Conecte los soportes de montaje en pared a los laterales del chasis mediante cuatro tornillos de soporte de montaje en pared a cada lado, como se muestra en la Figura 8.

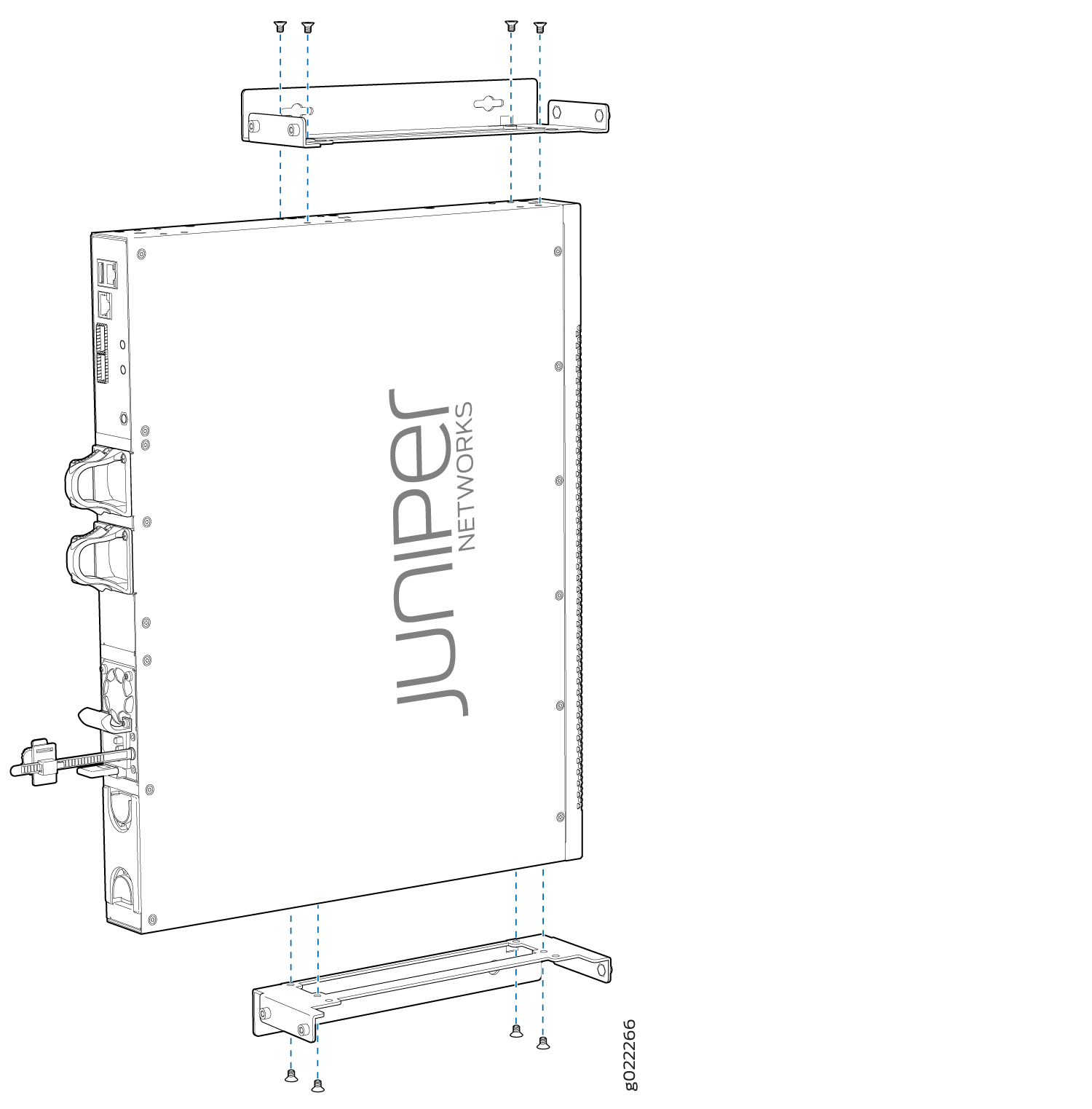

    Figura 8: Fijación de soportes de montaje en la pared a un chasis Attaching Wall-Mounting Brackets to a Switch Chassis de conmutador
  3. Instale seis tornillos de montaje en la pared para los soportes de montaje en la pared en la ubicación que se muestra en la Figura 9:
    Nota:

    Apriete los tornillos solo a una parte de la entrada, dejando aproximadamente 1/4 in. (6 mm) distancia entre la cabeza del tornillo y la pared.
    1. Perforar un agujero A e instalar un tornillo de montaje.
    2. Perfora un agujero B a una distancia de 5,98 in. (15,2 cm) desde el tornillo A en una línea nivela a la derecha e instale un tornillo de montaje.
    3. Perfora un agujero C a una distancia de 18,67 in. (47,43 cm) en una línea de plomada hacia abajo del tornillo A e instale un tornillo de montaje.
    4. Perfora un agujero D a una distancia de 18,67 in. (47,43 cm) en una línea de plomada hacia abajo del tornillo B e instale un tornillo de montaje.

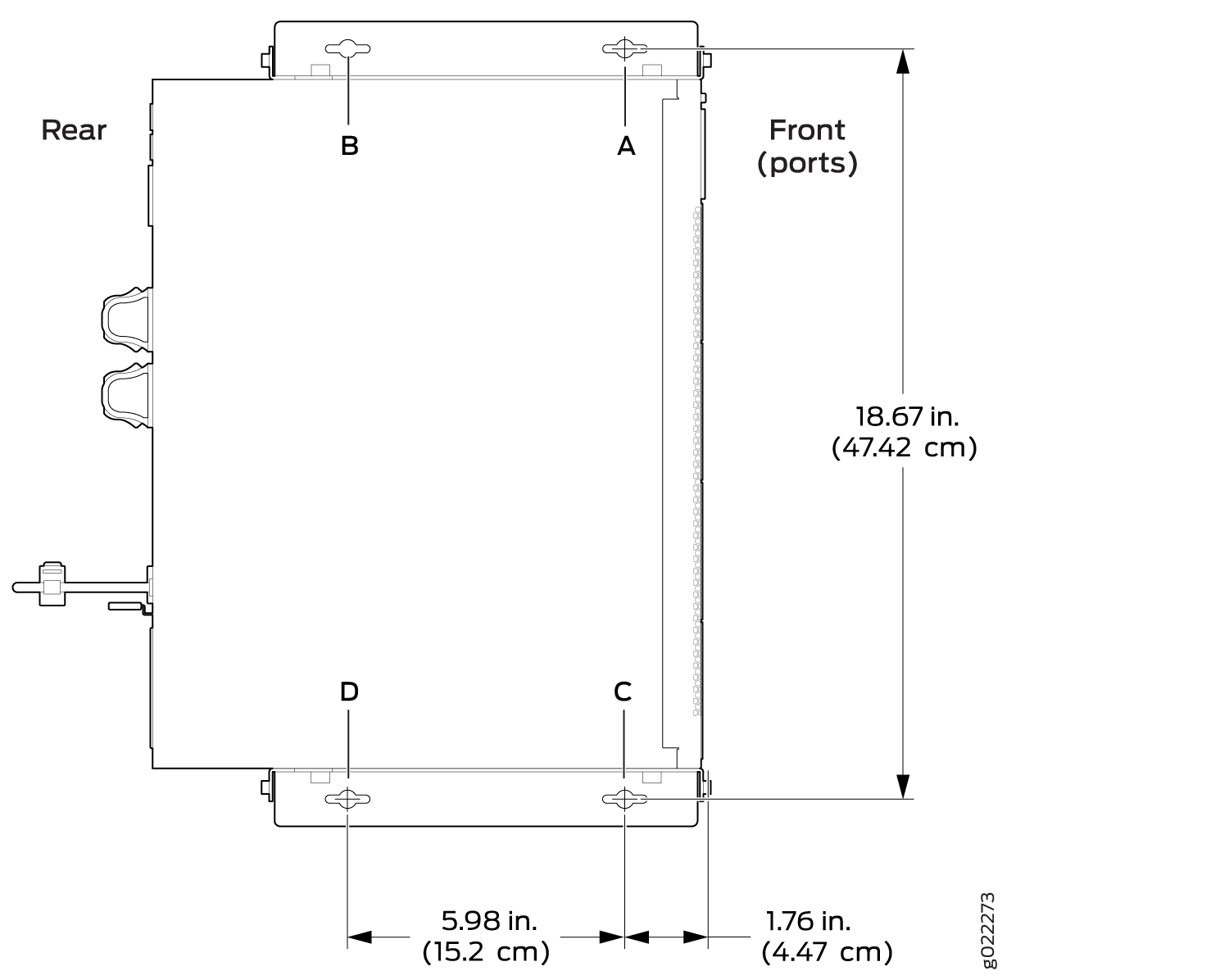

      Figura 9: Medidas para instalar tornillos Measurements for Installing Mounting Screws de montaje
  4. Coloque el conmutador contra la pared de manera que el panel frontal del conmutador se dirija al lado derecho y los orificios en los cabezales de los soportes de montaje se alineen con los cabezales de tornillo de montaje.
  5. Deslice el chasis del conmutador hacia la izquierda o hacia la derecha un poco para que los tornillos de montaje se empujen hacia los canales de los agujeros en los soportes de montaje hasta que el conmutador se descanse firmemente en su lugar, como se muestra en la figura 10.
  6. Apriete todos los tornillos de montaje.

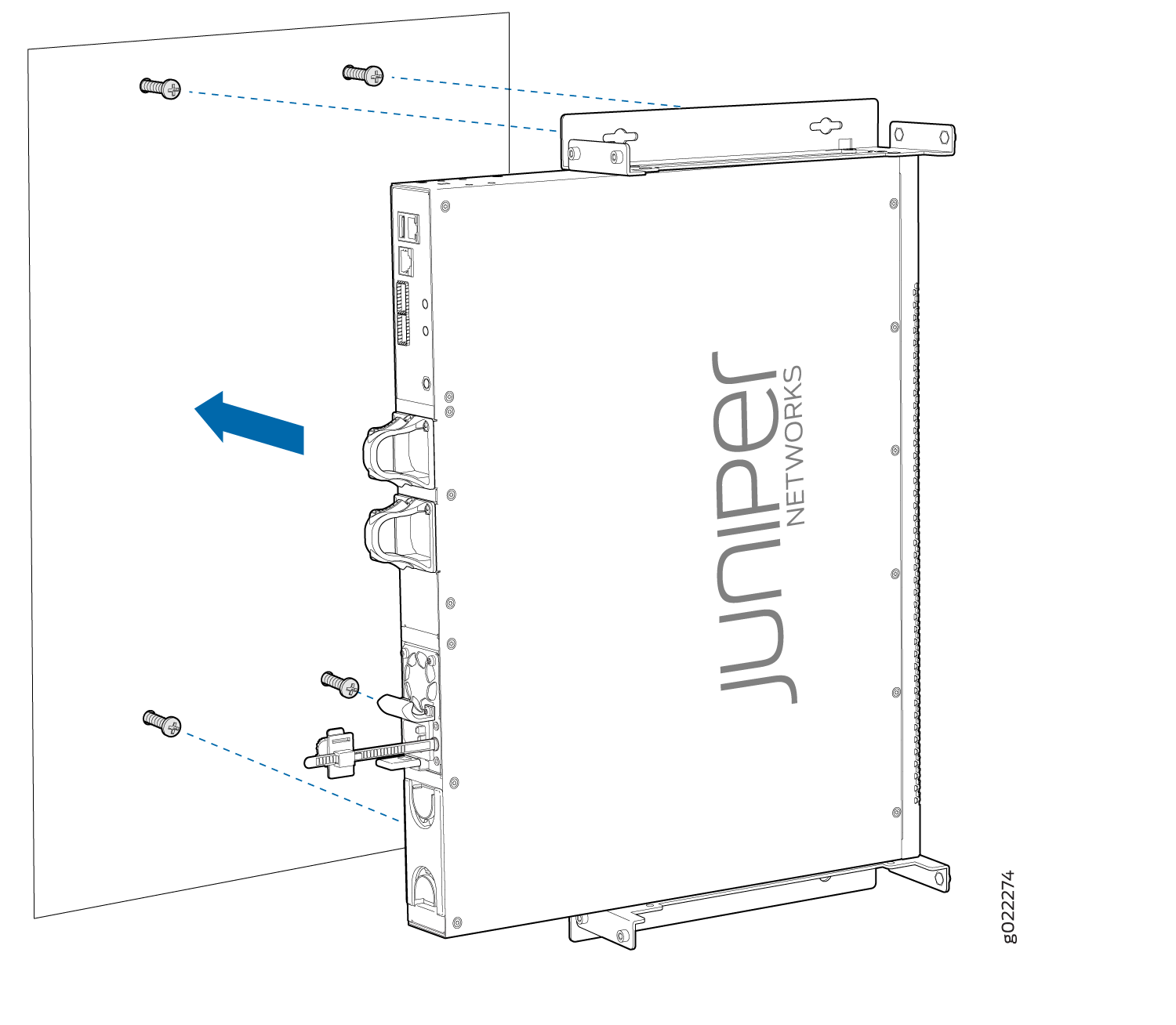

Figura 10: Montaje del conmutador en una pared Mounting the Switch on a Wall
