MX10008 系统概述

MX10000 系列 5G 通用路由平台为云和服务提供商提供所需的性能和可扩展性，以满足不断增长的流量需求。MX10008 提供 1 千兆以太网、10 千兆以太网、40 千兆以太网、100 千兆以太网或 400 千兆以太网模块化解决方案，支持高达 76.8 Tbps 的吞吐量。MX10008 提供冗余和弹性。包括电源系统、冷却系统和控制板在内的所有主要硬件组件都是完全冗余的。

MX10008 硬件概述

瞻博网络 MX10008 通用路由平台支持云和数据中心运营商从 10 千兆以太网和 40 千兆以太网网络过渡到 100 千兆以太网高性能网络。13 机架单元 （13 U） 模块化机箱可提供 76.8 Tbps 的吞吐量和 20 Bpps 的转发容量。MX10008 路由器有 8 个线卡插槽，最多可支持 768 个 100 千兆以太网端口（4 个 100 GbE 分支电缆）、192 个 40 千兆以太网端口、192 个 100 千兆以太网端口或 192 个 400 千兆以太网端口。您可以在 IP 边缘网络中部署 MX10008 路由器。

您可以在网络边缘部署 MX10008，以实现以下功能：

  • 3 层对等互连

  • 数据中心网关

  • VPLS 聚合

  • 第 3 层聚合

  • 视频分发

MX10008 路由器有基本配置和冗余配置，可用于交流和直流作。MX10008 具有从前至后的气流（也称为气流流出或 AFO）。

MX10008 路由器的优势

  • System capacity— MX10008 可在单个机箱内扩展至 76.8 Tbps（153.6 Tbps 半双工），支持多达 768 个 100 千兆以太网（4 个 100 GbE 分支电缆）、192 个 40 千兆以太网、192 个 100 千兆以太网接口或 192 个 400 千兆以太网端口。

  • Full-scale IP and MPLS routing— MX10008 在转发信息库（FIB，也称为 转发表）中提供 1200 万个不间断活动路由 （NSR） 条目和 1300 万个不带 NSR 的条目，以及 8000 万个路由信息库条目（RIB，也称为路由表）。

  • Source Packet Routing in Networking (SPRING)— MX10008 上的 SPRING 为每个数据包源提供了额外的灵活性。SPRING 提供网络路径和节点保护等功能，以支持 MPLS 快速重新路由 （FRR） 机制、增强的网络可编程性、OAM 功能、简化的网络信令、负载平衡和流量工程功能。

  • Always-on infrastructure base— MX10008 的设计为冷却、交换矩阵和主机子系统（路由和控制板 （RCB））提供了全面的硬件冗余，使服务提供商能够在整个核心网络中满足严格的服务级别协议。

  • Nondisruptive software upgrades— MX10008 上的 Junos作系统支持平滑路由引擎切换 （GRES）、不间断主动路由 （NSR） 和统一不中断服务软件升级（统一 ISSU）等高可用性 （高可用性） 功能，可在不中断网络流量的情况下提供软件升级和更改。

机箱说明

MX10008 高 13 U。一个标准的 39U 机架最多可容纳 3 台 MX10008 路由器，并配备充足的冷却和电力。所有关键的 MX10008 路由器组件都是现场可更换单元 （FRU）。 图 1 展示了从机箱正面可以看到的关键组件。

图 1：MX10008 机箱正面 Juniper Networks MX10008 router with modular design, front panel control boards, line card slots, and cooling system for data centers.
1
—

路由和控制板
4
—

前面板安装孔
2
—

状态 LED 面板
5
—

线卡插槽 0-7（从上到下编号）
3
—

手柄



某些机箱自带增强型电源总线，以满足更高瓦数线卡的功率需求。带有增强型电源总线的机箱具有修改的状态面板（请参阅 MX10008 状态面板 LED）。

图 2 显示了从机箱后部可见的组件。

图 2：MX10008 机箱后部 MX10008 Chassis Rear
1
—

交流或直流电源
2
—

带有冗余风扇的风扇托架

图 3 展示了机箱内部的组件。

图 3：MX10008 机箱内部组件 MX10008 Chassis Internal Components
1
—

风扇托架控制器
2
—

交换机结构板 （SFB）

请参阅 MX10008 机箱物理规格 和 MX10008 中的现场可更换部件。

MX10008 路由和控制板

路由和控制板 （RCB）（参见 图 4） 包含一个路由引擎，负责 MX10008 中的系统管理和控制。请参阅 MX10008 路由和控制板说明。RCB 是安装在机箱正面标有 CB0 和 CB1 的插槽中的 FRU。基本配置有一个 RCB，而完全冗余配置有两个 RCB。RCB 还包含精确时间协议端口和两个支持媒体访问控制安全性 （MACsec） 的端口（请参阅 MX10008 组件和配置）。

图 4：MX10008 路由和控制板 MX10008 Routing and Control Board

MX10008 线卡

MX10008 有 8 个水平线卡插槽，支持每个线卡的线速。这些线卡将数据包转发引擎和以太网接口组合在单个组件中。线卡是 FRU，可安装在机箱正面标有 0 到 7 （从上到下）的线卡插槽中。所有线卡均可热拔除和热插入。热插入后，线卡会自动联机。

MX10008 路由器支持以下线卡：

  • MX10K-LC2101 — 此线卡提供 2.4 Tbps 的最大带宽，并具有六个数据包转发引擎，每个引擎提供高达 400 Gbps 的最大带宽。MX10K-LC2101 线卡可以支持 24 个 100 千兆以太网端口（带一个 28 Gbps 四通道小型可插拔 （QSFP28） 收发器，或支持 24 个带 QSFP 收发器的 40 千兆以太网端口。MX10K-LC2101 线卡还支持 10 千兆以太网接口。对于 10 千兆以太网，您必须使用 channelization 命令配置端口。由于 100 千兆以太网线卡没有端口组选项，因此您必须使用单独的端口通道化命令。

    图 5 显示了 MX10K-LC2101 线卡。

    图 5：MX10K-LC2101 线卡 MX10K-LC2101 Line Card
    1
    —

    OFFLINE 按钮
    3
    —

    通道 LED
    2
    —

    确定/失败 LED
    4
    —

    端口 LED

  • MX10K-LC480 — MX10K-LC480 线卡是一个固定配置的 MPC，具有 48 个端口。每个端口支持 10 Gbps 或 1 Gbps 的速度，为线卡提供 480 Gbps 的最大带宽。MX10K-LC480 有两个数据包转发引擎，每个引擎提供高达 240 Gbps 的最大带宽。

    图 6 显示了 MX10K-LC480 线卡。

    图 6：MX10K-LC480 MX10K-LC480
    1
    —

    电源 （PWR） LED。
    3
    —

    离线/联机 （OFF） 按钮。
    2
    —

    端口 LED。
    4
    —

    状态 （STS） LED。

  • MX10K-LC9600 线卡 — MX10K-LC9600（型号：JNP10K-LC9600）是一款固定配置的 24 端口线卡，可提供 9.6 Tbps 的线速吞吐量。该线卡有 24 个 QSFP-DD 端口，每个端口能够支持高达 400 Gbps 的最大速度。

    MX10K-LC9600 线卡基于瞻博网络自定义ASIC结合了数据包转发引擎。线卡有六个转发 ASIC，每个承载两个数据包转发引擎。线卡具有 12 个数据包转发引擎，每个引擎提供 800 Gbps 的最大带宽。

    图 7：MX10K-LC9600 MX10K-LC9600
    1
    —

    QSPF 端口
    3
    —

    通道 LED
    2
    —

    顶出手柄
    4
    —

    PWR、STS 和 OFF LED

  • MX10K-LC4800 线卡（型号：JNP10K-LC4800）是一款固定配置的 44 端口线卡，可提供 4.8 Tbps 的线速吞吐量。此线卡支持 100 千兆以太网 （100GbE） 和 400GbE 部署。

    图 8：MX10K-LC4800 线卡 MX10K-LC4800 Line Card
    1
    —

    喷射器
    4
    —

    SFP56-DD 端口
    2
    —

    QSFP56-DD 端口
    5
    —

    OFF （离线）按钮
    3
    —

    通道 LED
    6
    —

    PWR 和 STS LED

  • MX10K-LC4802 线卡（型号：JNP10K-LC4802）是一款固定配置的 36 端口线卡，可提供 4.8 Tbps 的线速吞吐量。此线卡支持 100 千兆以太网 （100 GbE） 和 400 GbE 部署。

    图 9：MX10K-LC4802 线卡 Diagram of JNP10K-LC4802 network line card with labeled components including ejector lever, port groups, LEDs, air filter, power LEDs, and captive screws.
    1
    —

    喷射器
    4
    —

    QSFP28 端口
    2
    —

    QSFP56-DD 端口
    5
    —

    OFF （离线）按钮
    3
    —

    通道 LED
    6
    —

    PWR 和 STS LED

交换机交换矩阵板

交换矩阵板 （SFB） 为 MX10008 路由器提供必要的交换功能。SFB 安装在机箱内部的线卡和风扇托架之间。

SFB 有两种型号：JNP10008-SF 和 JNP10008-SF2。在正在运行的机箱中，安装的 SFB 必须具有相同的型号。在这两种型号上，SFB 都有八个连接器，可匹配并连接到八个线卡之一上的连接器，无需背板。

在MX10008路由器中，您可以安装 5 个 JNP10008-SF 来实现必要的交换功能，还可以安装第 6 个 JNP10008-SF 来提供 n+1 冗余。安装全部 6 个 JNP10008-SF 后，MX10008 路由器的净交换容量为 2.4 Tbps（双向）

在MX10008路由器如果要安装 MX10K-LC9600 线卡，则必须安装所有 6 个 JNP10008-SF2，才能实现 153.6Tbps（双向）交换容量。MX10K-LC9600 线卡与 JNP10008-SF 不兼容。请参阅 MX10008 交换机交换矩阵板说明。

图 10：MX10008 SFB MX10008 SFB

冷却系统

MX10008 路由器中的冷却系统由两个可热拆卸和可热插入的 FRU 风扇托架和两个风扇托架控制器组成。

三种风扇托架型号 （JNP10008-FAN.提供 JNP10008-FAN2 和 JNP10008-FAN3） 及其相关的风扇托架控制器（JNP10008-FAN-CTRL、JNP10008-FTC2 和 JNP10008-FTC3）。风扇托架垂直安装在机箱后部，为机箱前后提供冷却。有关型号差异，请参阅 MX10008 冷却系统和气流。

图 11：风扇托架 JNP10008-FAN Fan Tray JNP10008-FAN
图 12：风扇托架控制器 JNP10008-FAN-CTRL Fan Tray Controller JNP10008-FAN-CTRL
图 13：采用 JNP10008-FAN2 MX10008 Router with JNP10008-FAN2 的MX10008路由器
1
—

电源
2
—

JNP10008-FAN2 - 风扇托架
图 14：风扇托架控制器 JNP10008-FTC2 Fan Tray Controller JNP10008-FTC2

MX10008 电源

MX10008 路由器的电源是完全冗余的、负载分担的、可热拔除和热插入的 FRU。每台具有基本配置的 MX10008 路由器都有三个电源;冗余配置最多可容纳 6 个交流、高压交流 （HVAC）、直流或高压直流 （HVDC） 电源。每个电源都有一个用于冷却的内置风扇。请参阅 图 15 至 图 19。

注意：

请勿在运行环境中的同一机箱中混用电源型号。在直流电热插拔为高压直流电期间，直流电和高压直流电可以在同一机箱中共存。
图 15：JNP10K-PWR-AC 电源 JNP10K-PWR-AC Power Supply
图 16：JNP10K-PWR-AC2 电源 JNP10K-PWR-AC2 Power Supply
图 17：JNP10K-PWR-AC3 电源 JNP10K-PWR-AC3 Power Supply
图 18：JNP10K-PWR-DC 电源 JNP10K-PWR-DC Power Supply
图 19：JNP10K-PWR-DC2 电源 JNP10K-PWR-DC2 Power Supply
图 20：JNP10K-PWR-DC3 电源 JNP10K-PWR-DC3 Power Supply

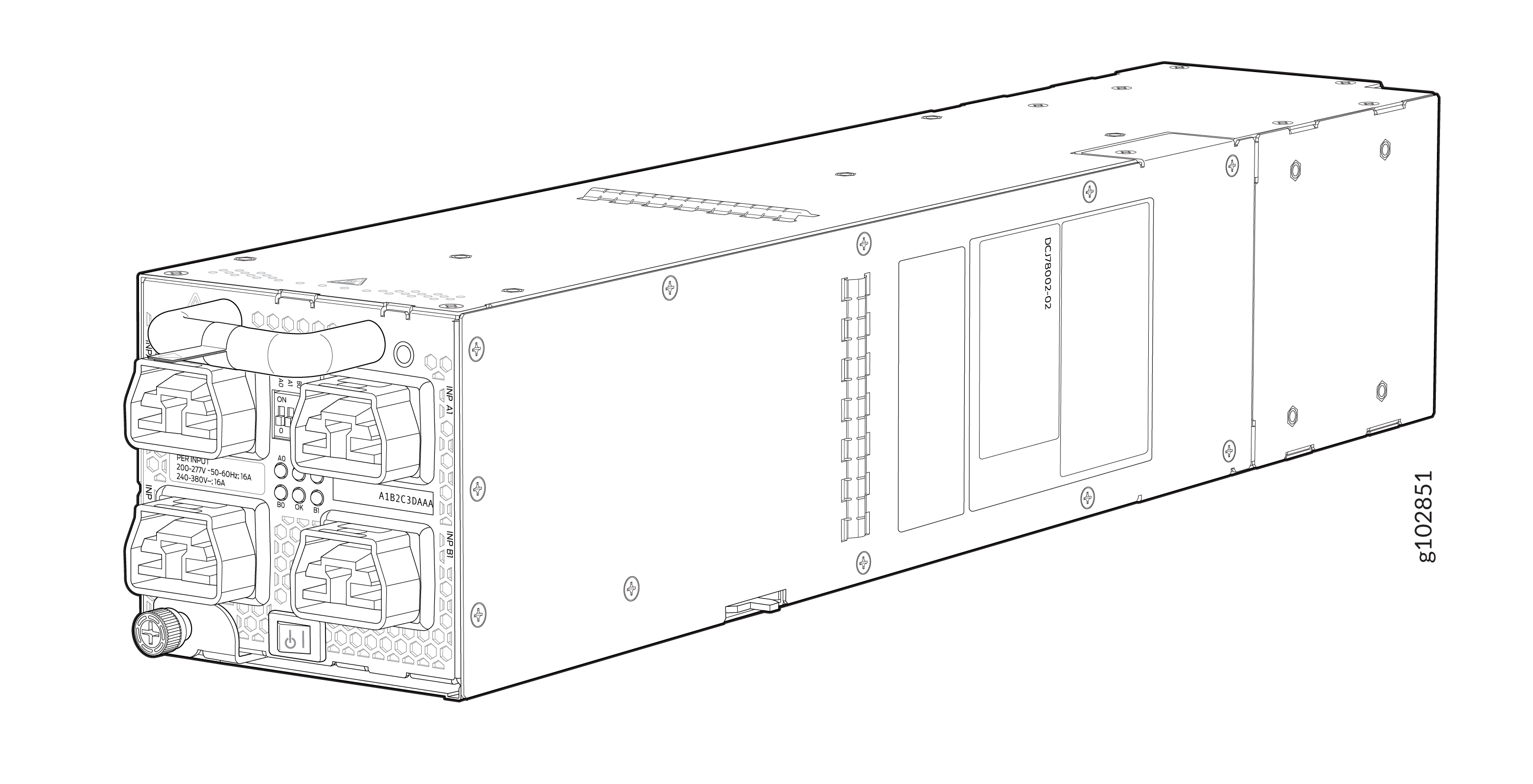

图 21：JNP10K-PWR-AC3H 电源 （HVAC/DC） JNP10K-PWR-AC3H Power Supply (HVAC/DC)

表 1 概述了电源之间的差异。

表 1：电源概述

电源型号

输入类型

瓦数

JNP10K-压水堆交流

仅交流

2700 瓦

JNP10K-PWR-AC2

交流、HVAC 或 HVDC

5000 W，单次馈电;5500 W，双馈电

JNP10K-PWR-AC3

 交流
  • 7800 W（20 A 输入），带三个或四个有源源
  • 6000 W（20 A 输入），带两个有源馈电
  • 3000 W（20 A 输入），带单有源馈电

  • 7800 W（15A 输入），带四个有源馈电

  • 6900 W（15 A 输入），带三个有源馈电

  • 4600 W（15 A 输入），带两个有源馈电

  • 2300 W（15 A 输入），带单有源馈电

JNP10K-压水堆直流

仅限直流电

2500 瓦

JNP10K-PWR-DC2

仅限直流电

2750 W，单次馈电;5500 W，双馈电

JNP10K-PWR-DC3

仅限直流电

  • 7800 W（80 A 输入），有三个或四个有源馈电

  • 6000 W（80 A 输入），带两个有源馈电（A0 和 A1 或 B0 和 B1）

  • 3000 W（80 A 输入），单有源馈电

  • 7800 W（60 A 输入），带四个有源源

  • 6600 W（60 A 输入），带三个有源馈电

  • 4400 W（60 A 输入），带两个有源馈电

  • 2200 W（60 A 输入），单有源馈电

JNP10K-PWR-AC3H

 HVAC 或 HVDC
  • 7800 W（20 A 输入），带三个或四个有源源
  • 6000 W（20 A 输入），带两个有源馈电
  • 3000 W（20 A 输入），带单有源馈电

  • 7800 W（15A 输入），带四个有源馈电

  • 6900 W（15 A 输入），带三个有源馈电

  • 4600 W（15 A 输入），带两个有源馈电

  • 2300 W（15 A 输入），带单有源馈电

MX10008 上的软件

瞻博网络 MX10008 路由器在提供第 3 层路由服务的 Junos OS 上运行。在MX10008路由器上运行的相同Junos OS代码库也在所有瞻博网络 M Series、MX 系列、T Series 路由器和SRX 系列防火墙上运行。

也可以看看

MX10008 配置和升级选项

MX10008 配置

表 2 列出了 MX10008 模块化机箱的硬件配置——基本（交流和直流版本）、冗余（交流和直流版本）和冗余（HVAC、直流和 HVDC）——以及每种配置中包含的组件。

表 2：MX10008 硬件配置

路由器配置

配置组件

基本交流配置

MX10008-BASE
  • 机箱
  • 一个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FAN-CTRL）
  • 两个风扇托架 （JNP10008-FAN）
  • 三个交流电源 （JNP10K-PWR-AC）
  • 三个电源盖
  • 5 个 SFB （JNP10008-SF）
  • 一个 SFB 盖板 （JNP10008-SF-BLNK2）
  • 八个线卡盖板

使用 JNP10K-PWR-AC2 组件的基本交流配置

MX10008-BASE
  • 机箱
  • 一个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FTC2）
  • 两个风扇托架（JNP10008-FAN2 或 JNP10008-FAN3）
  • 三个交流电源（JNP10K-PWR-AC2、JNP10K-PWR-AC3 或 JNP10K-PWR-AC3H）
  • 三个电源盖
  • 5 个 SFB（JNP10008-SF 或 JNP10008-SF2）
  • 一个 SFB 盖板 （JNP10008-SF-BLNK2）
  • 八个线卡盖板

基本数据中心配置

MX10008-BASE
  • 机箱
  • 一个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FAN-CTRL）
  • 两个风扇托架 （JNP10008-FAN）
  • 三个直流电源 （JNP10K-PWR-DC）
  • 三个电源盖
  • 5 个 SFB （JNP10008-SF）
  • 一个 SFB 盖板 （JNP10008-SF-BLNK2）
  • 八个线卡盖

使用 JNP10K-PWR-DC2 或 JNP10K-PWR-DC3 组件的基本直流配置

MX10008-BASE
  • 机箱
  • 一个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器（JNP10008-FTC2 或 JNP10008-FTC3）
  • 两个风扇托架（JNP10008-FAN2 或 JNP10008-FAN3）
  • 三个直流电源（JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H （HVDC））
  • 三个电源盖
  • 5 个 SFB（JNP10008-SF 或 JNP10008-SF2）
  • 一个 SIB 盖 （JNP10008-SF-BLNK2）
  • 八个线卡盖

冗余交流配置

MX10008-高级
  • 机箱
  • 两个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FAN-CTRL）
  • 两个风扇托架 （JNP10008-FAN）
  • 6 个交流电源 （JNP10K-PWR-AC）
  • 六个 SFB （JNP10008-SF）
  • 八个线卡盖

使用 JNP10K-PWR-AC2 或 JNP10K-PWR-AC3 组件进行冗余交流配置

MX10008-高级
  • 机箱
  • 两个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器（JNP10008-FTC2 或 JNP10008-FTC3）
  • 两个风扇托架（JNP10008-FAN2 或 JNP10008-FAN3）
  • 6 个交流电源（JNP10K-PWR-AC2、JNP10K-PWR-AC3 或 JNP10K-PWR-AC3H）
  • 6 个 SFB（JNP10008-SF 或 JNP10008-SF2）
  • 八个线卡盖

冗余数据中心配置

MX10008-高级
  • 机箱
  • 两个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FAN-CTRL）
  • 两个风扇托架 （JNP10008-FAN）
  • 6 个直流电源 （JNP10K-PWR-DC）
  • 六个 SFB （JNP10008-SF）
  • 八个线卡盖

使用 JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H （HVDC） 组件进行冗余直流配置

MX10008-高级
  • 机箱
  • 两个 RCB（JNP10K-RE1、JNP10K-RE1-LT、JNP10K-RE1-128、

    JNP10K-RE3、JNP10K-RE3-LT、JNP10K-RE3-256 或 JNP10K-RE3LT256）

  • 两个风扇托架控制器 （JNP10008-FTC2）
  • 两个风扇托架 （JNP10008-FAN2）
  • 6 个直流电源（JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H （HVDC））
  • 6 个 SFB（JNP10008-SF 或 JNP10008-SF2）
  • 八个线卡盖
注意：

您最多可以安装 8 个线卡，以支持MX10008中任何与交换结构兼容的线卡。

MX10K-LC9600 线卡仅与 JNP10008-SF2 兼容，并且仅在安装了 JNP10008-FAN2 风扇托架和 JNP10K-PWR-AC2 或 JNP10K-PWR-DC2 电源时运行。
注意：

线卡和电缆管理系统不属于基本配置或冗余配置。您必须单独订购它们。
注意：

如果要为路由器配置购买额外的电源（交流、直流、HVAC 或 HVDC）、SFB 或 RCB，则必须单独订购。

升级套件

大多数 MX10008 硬件配置可以使用升级套件升级到较新的 MX10008 路由器硬件。升级需要 JNP10008-FAN2 和 JNP10008-FTC2 冷却系统以及 5550 W 电源。根据您是否已经拥有较新的冷却系统和电源，将决定您的升级套件。您可以使用来查找合适的升级套件。

表 3：升级套件矩阵

原始配置

升级到配置

电流、电源和散热

订购电源升级套件

MX10008-BASE

PTX10008-BASE3

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-B3-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-B3-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-B3-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-B3-UPGKIT

MX10008-BASE

PTX10008-PREM2

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-P2-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-P2-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-P2-UPGKIT

MX10008-BASE

PTX10008-PREM3

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-P3-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-P3-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-P3-UPGKIT

MX10008-高级

PTX10008-BASE3

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-B3-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-B3-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-B3-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-B3-UPGKIT

MX10008-高级

PTX10008-PREM2

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-P2-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-P2-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-P2-UPGKIT

MX10008-高级

PTX10008-PREM3

JNP10K-PWR-AC 和 JNP10008-FAN

PTX10008-AC-UPGKIT 和 PTX10008-P3-UPGKIT

JNP10K-PWR-AC2 和 JNP10008-FAN2

PTX10008-P3-UPGKIT

JNP10K-PWR-DC 和 JNP10008-FAN

PTX10008-DC-UPGKIT 和 PTX10008-P3-UPGKIT

JNP10K-PWR-DC2 和 JNP10008-FAN 2

PTX10008-P3-UPGKIT
注意：

您最多可以在 MX10008 路由器中安装 8 个线卡，以支持任何交换机结构兼容线卡。
注意：

线卡和电缆管理系统不属于基本配置或冗余配置。您必须单独订购它们。

MX10008 组件和配置

表 4 列出了 MX10008 模块化机箱的四种硬件配置（基本（交流和直流版本）和冗余（交流和直流版本））以及每种配置中包含的组件。

表 4：MX10008 硬件配置

路由器配置

配置组件

基本交流配置

MX10008-BASE

  • 机箱，包括电源总线

  • 一个路由和控制板

  • 一个路由控制板盖

  • 两个风扇托架控制器（JNP10008-FAN-CTRL、JNP10008-FTC2 或 JNP10008-FTC3）

  • 两个风扇托架（JNP10008-FAN、JNP10008-FAN2 或 JNP10008-FAN3）

  • 三个交流电源（JNP10K-PWR-AC 或 JNP10K-PWR-AC2 或 JNP10K-PWR-AC3）

  • 三个电源盖

  • 五个交换机交换矩阵板 （SFB）

  • 一个 SFB 盖板

  • 八个线卡盖

基本数据中心配置

MX10008-BASE

  • 机箱，包括电源总线

  • 一个路由和控制板

  • 一个路由控制板盖

  • 两个风扇托架控制器（JNP10008-FAN-CTRL、JNP10008-FTC2 或 JNP10008-FTC3）

  • 两个风扇托架（JNP10008-FAN 和 JNP10008-FAN2）

  • 三个直流电源（JNP10K-PWR-DC、JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC2 或 JNP10K-PWR-AC3H （HVDC））

  • 三个电源盖

  • 五个交换机交换矩阵板 （SFB）

  • 一个 SFB 盖板

  • 八个线卡盖

冗余交流配置

MX10008-高级

  • 机箱，包括电源总线

  • 两个路由和控制板

  • 两个风扇托架控制器（JNP10008-FAN-CTRL、JNP10008-FTC2 或 JNP10008-FTC3）

  • 两个风扇托架（JNP10008-FAN、JNP10008-FAN2 或 JNP10008-FAN3）

  • 6 个交流电源（JNP10K-PWR-AC、JNP10K-PWR-AC2、JNP10K-PWR-AC3 或 JNP10K-PWR-AC3H）

  • 六个 SFB

  • 八个线卡盖

冗余数据中心配置

MX10008-高级

  • 机箱，包括电源总线

  • 两个路由和控制板

  • 两个风扇托架控制器（JNP10008-FAN-CTRL、JNP10008-FTC2 或 JNP10008-FTC3）

  • 两个风扇托架（JNP10008-FAN、JNP10008-FAN2、JNP10008-FAN3）

  • 6 个直流电源（JNP10K-PWR-DC、JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC2 或 JNP10K-PWR-AC2H （HVDC））

  • 六个 SFB

  • 八个线卡盖

交流或直流配置

MX10008-高级

  • 机箱，包括电源总线

  • 两个路由和控制板

  • 两个风扇托架和风扇托架控制器（JNP10008-FAN2 和 JNP10008-FTC2）

  • 6 个交流或直流电源（JNP10K-PWR-AC2、JNP10K-PWR-DC2 或 JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H）

  • 6 个 JNP10008-SF2 SFB

  • 八个线卡盖
注意：

路由器中最多可以安装 8 个线卡。

MX10K-LC9600 线卡仅与 JNP10008-SF2 兼容，并且仅在安装了 JNP10008-FAN2 风扇托架和 JNP10K-PWR-AC2 或 JNP10K-PWR-DC2 电源时运行。
注意：

线卡和电缆管理系统不属于基本配置或冗余配置。您必须单独订购它们。
注意：

如果要为路由器配置购买额外的电源（交流、直流、HVAC 或 HVDC）、SFB 或 RCB，则必须单独订购。

MX10008 组件冗余

MX10008 路由器的设计旨在确保任何单点故障都不会导致整个系统发生故障。冗余配置中的以下主要硬件组件提供冗余：

  • 路由和控制板 （RCB） — RCB 将路由引擎功能与控制平面功能整合到一个单元中。MX10008 路由器可以在基本配置中有一个 RCB，也可以在冗余配置中包含两个 RCB。安装两个 RCB 时，一个用作主 RCB，另一个用作备用。如果主 RCB（或其任一组件）发生故障，备份可以接管主 RCB。请参阅 MX10008 路由和控制板说明。

  • 交换矩阵板 （SFB） — MX10008 路由器有 6 个 SFB 插槽。基本作需要五个 SFB，第六个 SFB 提供 n+1 个冗余。所有六个 SFB 都处于活动状态，可以维持全吞吐量速率。交换矩阵平面可以容忍一次 SFB 故障，而不会造成任何性能损失。请参阅 MX10008 交换机交换矩阵板说明。

  • 电源 — MX10008 路由器需要三个电源才能实现最低运行。附加电源，为系统提供 n+1 个冗余。交流、直流、HVAC 和 HVDC 系统可以容忍单个电源发生故障而不会中断系统。如果完全冗余系统中的一个电源出现故障，其他电源可以无限期地为 MX10008 路由器提供全功率。

    MX10008 路由器还支持源冗余。JNP10K-PWR-AC 电缆提供两组接线片，JNP10K-PWR-DC2 电缆提供四组接线片，每个 JNP10K-PWR-AC2 电源提供两根交流电源线。

  • 冷却系统 — 风扇托架具有冗余风扇，由风扇托架控制器控制。如果其中一个风扇发生故障，主机子系统会提高剩余风扇的速度，以便无限期地为路由器提供足够的冷却。请参阅 MX10008 冷却系统和气流。

MX10008 硬件和 CLI 术语映射

本主题介绍 MX10008 路由器文档中使用的硬件术语，以及 Junos OS 命令行界面 （CLI） 中使用的相应术语。见 表 5.

表 5：MX10008 路由器文档中使用的术语的 CLI 等效项

硬件项目 （CLI）

说明 （CLI）

价值 （CLI）

文档中的项目

其他信息

机箱

JNP10008 [MX10008]

–

路由器机箱

MX10008 机箱物理规格

路由和控制板

控制板 （n）

n 是 0-1 范围内的值。

如果机箱中安装了多个 RCB，则 CLI 中会显示多个行项目。



MX10008 路由和控制板说明

FPC （n）

灵活 PIC 集中器 （FPC） 的缩写名称

在 MX10008 上，FPC 等同于线卡。

n 是 0-7 范围内的值。该值对应于安装线卡的线卡插槽编号。

线卡（路由器没有实际的 FPC，线卡是路由器上的等效 FPC。）

了解接口命名约定

XCVR （n）

收发器的缩写名称

n 该值相当于收发器安装所在的端口编号。

光收发器

MX10008 光收发器和电缆支持

电源单元 （n）

以下一项：

  • JNP10K-压水堆-交流

  • JNP10K-PWR-AC2

  • JNP10K-PWR-AC3

  • JNP10K-PWR-直流

  • JNP10K-PWR-DC2

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

n 是 0-5 范围内的值。该值与电源插槽编号对应。

交流、直流、HVAC 或 HVDC 电源

以下一项：

风扇托架

JNP10008-FAN 或 JNP10008-FAN2

–

风扇托架

MX10008 冷却系统和气流

SFB （n）

此字段表示：

  • 交换矩阵平面的状态：

    • 有效

    • 备件

    • 检查状态

  • 每个交换矩阵平面中数据包转发引擎的状态：

    • 链接正常

    • 错误

n 是 0-5 范围内的值。

交换矩阵平面

显示机箱结构 SFB

也可以看看
