Descripción general del sistema PTX10008

Descripción general del hardware PTX10008

El enrutador de transporte de paquetes PTX10008 de Juniper Networks ayuda a los operadores de red a alcanzar sus objetivos empresariales y, al mismo tiempo, a manejar eficazmente las demandas de tráfico actuales y futuras. Para obtener más información, lea los temas siguientes:

Descripción general del sistema

El enrutador de transporte de paquetes PTX10008 de Juniper Networks permite a los operadores de nube y centros de datos hacer una transición sin problemas de redes de 10 Gigabit y 40 Gigabit Ethernet a redes de alto rendimiento de 100 Gigabit, 400 Gigabit y 800 Gigabit Ethernet. Este chasis modular flexible de 13 unidades de bastidor (13 U) tiene ocho ranuras para tarjetas de línea.

La estructura de conmutación consta de seis placas de interfaz de conmutación (SIB). Hay dos modelos de SIB que corresponden a los dos tipos de estructura de conmutación que admiten dos tipos diferentes de tarjetas de línea. El SIB JNP10008-SF admite cinco tarjetas de línea estándar y funciona en Junos OS estándar. Los enrutadores PTX10008 con estructura de conmutación JNP10008-SF tienen una capacidad de reenvío de 42 Tbps. El SIB JNP10008-SF3 es compatible con las tarjetas de línea de 14,4 Tbps y funciona en sistemas evolucionados Junos OS. PTX10008 enrutadores con estructura de conmutación JNP10008-SF3 tienen una capacidad de reenvío de 115 Tbps. El SIB JNP10008-SF5 es compatible con una tarjeta de línea de 28,8 Tbps y funciona en sistemas evolucionados Junos OS. PTX10008 enrutadores con estructura de conmutación JNP10008-SF5 tienen una capacidad de reenvío de 230,4 Tbps.

El enrutador PTX10008 (núcleo IP) está disponible en configuraciones básicas y redundantes para operación de CA y CC. Todos los sistemas cuentan con flujo de aire de adelante hacia atrás.

Puede administrar y monitorear el enrutador PTX10008 mediante la CLI. Además de la CLI, puede administrar y monitorear el enrutador PTX10008 mediante el uso de Juniper Routing Director (anteriormente Juniper Paragon Automation) o Juniper Paragon Automation.

Beneficios del enrutador PTX10008

  • System capacity—El enrutador de transporte de paquetes PTX10008 tiene un factor de forma de 13-U y admite 115,2 Tbps por chasis.

  • Full-scale IP and MPLS routing—El software PTX10008 escala a miles de pares BGP, decenas de millones de rutas en las tablas de enrutamiento y admite una alta escala de tabla de reenvío adecuada para despliegues de emparejamiento de Internet.

  • Source Packet Routing in Networking (SPRING)—SPRING en PTX10008 admite las últimas innovaciones de SPRING, como el aprovisionamiento de rutas a través de los protocolos BGP, SR-TE y PCED. También admite muchas más características, como Alternativas sin bucles independientes de topología (TI-LFA) y Operación, administración y mantenimiento (OAM).

  • Always-on infrastructure base—El PTX10008 está diseñado con redundancia de hardware completa para refrigeración, potencia, estructura de conmutación y plano de control.

  • Nondisruptive software upgrades—El sistema operativo de Junos (Junos OS) en el PTX10008 admite características de alta disponibilidad (HA), como el cambio agraciado del motor de enrutamiento (GRES) y el enrutamiento activo sin paradas (NSR), que ofrece actualizaciones y cambios de software sin interrumpir el tráfico de red.

Descripción del chasis

El enrutador PTX10008 mide 13 U de altura. Hasta tres enrutadores PTX10008 pueden caber en un rack estándar de 42 U con refrigeración y energía adecuadas. Todos los componentes clave del enrutador PTX10008 son unidades reemplazables en campo (FRU). La Figura 1 ilustra los componentes clave visibles desde la parte frontal del chasis, la Figura 2 ilustra los componentes que son visibles desde la parte posterior del chasis y la Figura 3 ilustra los componentes internos del chasis.

Figura 1: Frente del PTX10008 Chassis Front chasis del PTX10008
1

Tarjetas de control y enrutamiento

4

Orificios de instalación para el panel frontal

2

Panel Estado

5

Ranuras para tarjetas de línea del 0 al 7 (numeradas de arriba a abajo)

3

Asa

Algunos chasis se envían con un bus de alimentación mejorado para preparar el chasis para el futuro más allá de la generación actual de tarjetas de línea. Si está utilizando alguna de las tarjetas de línea compatibles con JNP10008-SF3 o JNP10008-SF5, el chasis estándar es suficiente para su operación. Puede determinar el chasis que tiene mediante las marcas en el panel de estado (consulte Panel de estado del PTX10008).

Figura 2: Chasis trasero PTX10008 Chassis Rear del PTX10008
1

Fuentes de alimentación de CA o CC numeradas del 0 al 5 (de arriba a abajo)

2

Bandejas de ventilador con ventiladores redundantes

Figura 3: Componentes internos del chasis PTX10008 PTX10008 Chassis Internal Components
1

Controladores de bandejas de ventilador

2

Estructura del conmutador

Consulte las especificaciones físicas del chasis del PTX10008 y las unidades reemplazables en el sitio del PTX10008.

Estructura del conmutador

Las placas de interfaz de conmutación (SIB) crean la estructura de conmutación para el PTX10008. Hay tres modelos SIB: JNP10008-SF, JNP10008-SF3 y JNP10008-SF5. Cada modelo de SIB tiene un conjunto de conectores únicos para acoplar las tarjetas de línea y el RCB a la estructura del conmutador. Algunos componentes del sistema también están diseñados para operar con una estructura de conmutación específica. Consulte la tabla 1 para ver los componentes compatibles con cada estructura de conmutador.

Para la estructura de conmutación JNP10008-SF, cinco SIB proporcionan la funcionalidad de conmutación necesaria a una enrutador PTX10008. Se pueden instalar hasta seis SIB para proporcionar redundancia n+1. Para las estructuras de conmutación JNP10008-SF3 y JNP10008-SF5, hay tres configuraciones compatibles que van de tres a seis SIB. En todas las configuraciones de estructura de conmutación, los SIB se instalan entre las tarjetas de línea y las bandejas de ventilador dentro del chasis. Cada SIB PTX10008 tiene ocho conectores que coinciden con una ranura para tarjeta de línea, lo que elimina la necesidad de una placa posterior. Consulte Descripción de la placa de interfaz de conmutador PTX10008.

Cada estructura de conmutación tiene componentes designados.

Tabla 1: Compatibilidad de componentes de la estructura de conmutador

Componente

JNP10008-SF

JNP10008-SF3

JNP10008-SF5

Sistema operativo

Junos OS versión 15.1X53-D30 y posterior

Junos OS Evolved versión 19.4R1-S1 y posteriores

Junos OS evolucionado versión 24.4R2 y posteriores

RCB

  • JNP10K-RE0

  • JNP10K-RE1

  • JNP10K-RE1-LT

  • JNP10K-RE1-128

  • JNP10K-RE2-E128 (Junos OS Evolved versión 22.4R1 y posteriores)

  • JNP10K-RE1-E128

  • JNP10K-RE1-ELT

  • JNP10K-RE1-E

  • JNP10K-RE2-E128

  • JNP10K-RE1-E128

  • JNP10K-RE1-ELT

  • JNP10K-RE1-E

Bandeja de ventilador y controlador de bandeja de ventilador

JNP10008-FAN con JNP10008-FAN-CTRL

o bien

JNP10008-FAN2 con JNP10008-FAN-FTC2

o bien

JNP10008-FAN3 con JNP10008-FAN-FTC3

JNP10008-FAN2 con JNP10008-FAN-FTC2

o bien

JNP10008-FAN3 con JNP10008-FAN-FTC3

JNP10008-FAN2 con JNP10008-FAN-FTC2

o bien

JNP10008-FAN3 con JNP10008-FAN-FTC3

Fuente de alimentación

  • JNP10K-PWR-AC

  • JNP10K-PWR-DC

  • JNP10K-PWR-AC2

  • JNP10K-PWR-DC2

  • JNP10K-PWR-AC3

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

  • JNP10K-PWR-AC2

  • JNP10K-PWR-DC2

  • JNP10K-PWR-AC3

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

  • JNP10K-PWR-AC2

  • JNP10K-PWR-DC2

  • JNP10K-PWR-AC3

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

Tarjetas de línea

  • PTX10K-LC1101

  • PTX10K-LC1102

  • PTX10K-LC1104

  • PTX10K-LC1105

  • QFX10000-60S-6Q

PTX10K-LC1201-36CD

PTX10K-LC1202-36MR

  • PTX10K-LC1201-36CD

  • PTX10K-LC1202-36MR

  • PTX10K-LC1301-36DD

Enrutamiento y tarjeta de control

La tarjeta de control y enrutamiento (RCB) contiene un motor de enrutamiento y es responsable de la administración y el control del sistema en el PTX10008. Consulte Componentes y descripciones del enrutamiento y la tarjeta de control PTX10008. Los RCB son FRU que se instalan en la parte frontal del chasis, en las ranuras etiquetadas como CB0 y CB1. La configuración base tiene un único RCB. La configuración totalmente redundante tiene dos RCB. El RCB también contiene puertos de Protocolo de tiempo de precisión (PTP) y cuatro puertos compatibles con Seguridad de control de acceso a medios (MACsec). Consulte las configuraciones y las opciones de actualización del PTX10008.

Los modelos compatibles de RCB para sistemas de estructura JNP10008-SF son:

  • JNP10K-RE0

  • JNP10K-RE1

  • JNP10K-RE1-LT

  • JNP10K-RE1-128

Los modelos compatibles de RCB para sistemas de estructura Para JNP10008-SF3 son:

  • JNP10K-RE1-E

  • JNP10K-RE1-ELT (Junos OS Evolved versión 20.3R1 y posteriores)

  • JNP10K-RE1-E128

  • JNP10K-RE2-E128 (Junos OS Evolved versión 22.4R1 y posteriores)

    El RCB viene con un chip Módulo de plataforma segura (TPM) 2.0 que admite DevID.

    DevID es un certificado criptográfico X.509. Se programa en el chip TPM 2.0 durante la fabricación y contiene el número de serie del dispositivo.

Los modelos compatibles de RCB para sistemas de estructura Para JNP10008-SF5 son:

  • JNP10K-RE1-E

  • JNP10K-RE1-ELT

  • JNP10K-RE1-E128

  • JNP10K-RE2-E

  • JNP10K-RE2-E128

    El RCB viene con un chip Módulo de plataforma segura (TPM) 2.0 que admite DevID.

    DevID es un certificado criptográfico X.509. Se programa en el chip TPM 2.0 durante la fabricación y contiene el número de serie del dispositivo.

Tarjetas de línea

El PTX10008 tiene ocho ranuras horizontales para tarjetas de línea. Las tarjetas de línea combinan un motor de reenvío de paquetes e interfaces Ethernet encerradas en un único ensamblado. La arquitectura de tarjeta de línea PTX10008 se basa en una serie de segmentos idénticos e independientes del motor de reenvío de paquetes. Las tarjetas de línea son FRU que se pueden instalar en las ranuras para tarjetas de línea etiquetadas del 0 al 7 (de arriba a abajo) en la parte frontal del chasis. Todas las tarjetas de línea son extraíbles e insertables en caliente. Después de la inserción en caliente, debe conectar la tarjeta (consulte Llevar una tarjeta Line en línea o sin conexión).

Hay tres tipos de tarjetas de línea para la PTX10008: las tarjetas de línea compatibles con la estructura de conmutación JNP10008-SF, las que son compatibles con la estructura de conmutación JNP10008-SF3 y las que son compatibles con la estructura de conmutación JNP10008-SF5. Las tarjetas de línea que funcionan con la estructura de conmutación JNP10008-SF son:

  • PTX10K-LC1101, una tarjeta de línea de 30 puertos 100 Gigabit o 40 Gigabit Ethernet quad de factor de forma pequeño 28 (QSFP28). De forma predeterminada, las interfaces se crean con una velocidad de puerto de 100 Gbps. Con la CLI, puede establecer la velocidad en 40-Gbps que se puede utilizar como una interfaz nativa de 40 Gigabit o como cuatro interfaces independientes de 10 Gigabit mediante un cable de desconexión. Con cables de desconexión, la tarjeta de línea admite un máximo de 96 interfaces lógicas de 10 Gigabit Ethernet.

  • PTX10K-LC1102, una tarjeta de línea de Ethernet de 40 Gigabit de 36 puertos que admite transceptores quad de factor de forma pequeño plus (QSFP+). Doce de los 36 puertos de esta tarjeta de línea también admiten transceptores QSFP28 Ethernet de 100 Gigabit. Puede configurar cada uno de los puertos QSFP+ como una interfaz nativa de 40 Gigabit Ethernet o canalizar el puerto como cuatro interfaces de 10 Gigabit Ethernet mediante un cable de desconexión. Cuando se canaliza el puerto 40 Gigabit Ethernet, la tarjeta de línea admite un máximo de 144 puertos 10 Gigabit Ethernet lógicos.

  • PTX10K-LC1104, una tarjeta de línea de multiplexación por división de longitud de onda densa (MDCLO) coherente de 6 puertos con Media control de acceso Seguridad (MACsec). La tarjeta de línea cuenta con elementos ópticos integrados que admiten la modulación de velocidad flexible a velocidades de 100, 150 y 200 Gbps.

  • PTX10K-LC1105, una tarjeta de línea de configuración flexible de 30 puertos compatible con transceptores QSFP+, QSFP28, QSFP28-DD, QSFP56 y QSFP-DD. Puede configurarla como interfaces 100-Gigabit Ethernet o como interfaces AS40-Gigabit Ethernet. La tarjeta de línea PTX10K-LC1105 admite las funciones de seguridad MACsec.

  • QFX10000-60S-6Q, una tarjeta de línea de velocidad múltiple de 66 puertos que ofrece 60 puertos conectables plus de factor de forma pequeño (SFP+) que admiten velocidades de puerto de 10 Gbps o 1 Gbps. La tarjeta de línea también tiene 2 puertos QSFP28 de doble velocidad que admiten velocidades de puerto de 40 Gbps o 100 Gbps, y 4 puertos QSFP+ que admiten velocidades de 40 Gbps.

Las tarjetas de línea que funcionan con la estructura de conmutación JNP10008-SF3 son:

  • PTX10K-LC1201-36CD, una tarjeta de línea de velocidad múltiple de 36 puertos que se puede configurar como puertos de 400 Gigabit, 200 Gigabit, 100 Gigabit, 50 Gigabit, 25 Gigabit o 10 Gigabit Ethernet.

  • PTX10K-LC1202-36MR, una tarjeta de línea de 36 puertos que tiene treinta y dos puertos QSFP28 capaces de soportar velocidades de 100 Gbps y cuatro puertos QSFP56-DD capaces de soportar velocidades de 400 Gbps.

Las tarjetas de línea que funcionan con la estructura de conmutación JNP10008-SF5 son:

  • PTX10K-LC1201-36CD, una tarjeta de línea de velocidad múltiple de 36 puertos que se puede configurar como puertos de 400 Gigabit, 200 Gigabit, 100 Gigabit, 50 Gigabit, 25 Gigabit o 10 Gigabit Ethernet.

  • PTX10K-LC1202-36MR, una tarjeta de línea de 36 puertos que tiene treinta y dos puertos QSFP28 capaces de soportar velocidades de 100 Gbps y cuatro puertos QSFP56-DD capaces de soportar velocidades de 400 Gbps.

  • PTX10KLC1301-36DD, una tarjeta de línea que tiene 36 puertos y ofrece un transferencia de datos de velocidad de línea de 28,8 Tbps. Los 36 puertos QSFP-DD de alta densidad de 800 Gigabit Ethernet (800 GbE) admiten velocidades de hasta 800 Gbps.

Sistema de enfriamiento

El sistema de refrigeración en un enrutador PTX10008 consiste en:

  • Dos ranuras para bandejas de ventilador (consulte la Figura 4) y

  • Dos ranuras para controlador de bandeja de ventilador (consulte la Figura 5).

Figura 4: Chasis trasero PTX10008 Chassis Rear del PTX10008
1

Fuentes de alimentación de CA o CC numeradas del 0 al 5 (de arriba a abajo)

2

Bandejas de ventilador con ventiladores redundantes

Figura 5: Componentes internos del chasis PTX10008 PTX10008 Chassis Internal Components
1

Controladores de bandejas de ventilador

2

Estructura del conmutador

La bandeja de ventilador JNP10008-FAN3 utiliza ventiladores potentes que ofrecen un mayor flujo de aire dentro del sistema, al tiempo que admiten una temperatura de funcionamiento más alta para no afectar la confiabilidad de los ventiladores.

La bandeja de ventilador de JNP10008-FAN contiene una variedad de 11 ventiladores. La bandeja de ventilador JNP10008-FAN2 y JNP10008-FAN3 contiene una serie de 22 ventiladores. Estas matrices de ventiladores funcionan como una sola unidad reemplazable en el sitio extraíble e insertable en caliente. Las bandejas del ventilador se instalan verticalmente en la parte posterior del chasis y proporcionan enfriamiento del chasis de adelante hacia atrás. Para conocer las diferencias de modelo, consulte Sistema de enfriamiento y flujo de aire PTX10008.

Para cada modelo de bandeja de ventilador, hay un modelo correspondiente de controlador de bandeja de ventilador.

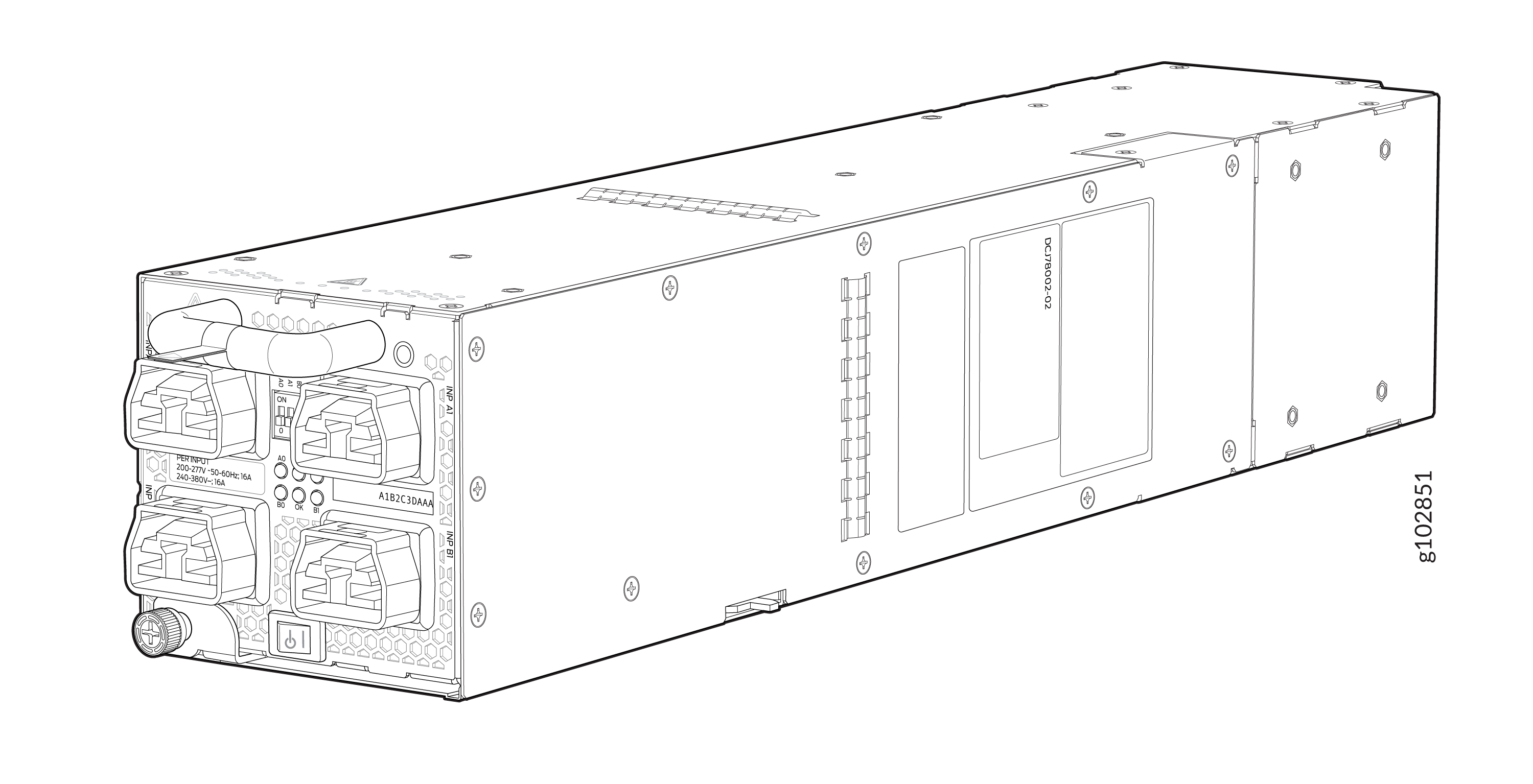

Fuentes de alimentación

Los enrutadores PTX10008 admiten CA, CC, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC), al ofrecer las siguientes fuentes de alimentación:

  • JNP10K-PWR-AC

  • JNP10K-PWR-AC2

  • JNP10K-PWR-AC3

  • JNP10K–PWR-DC

  • JNP10K-PWR-DC2

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

Las fuentes de alimentación para el enrutador PTX10008 son totalmente redundantes, de carga compartida y extraíbles e insertables en caliente. Cada enrutador PTX10008 funciona con un mínimo de tres fuentes de alimentación de CA a un máximo de seis fuentes de alimentación de CA, corriente alterna de alto voltaje (HVAC), CC o corriente continua de alto voltaje (HVDC). Cada fuente de alimentación tiene un ventilador interno para refrigeración. Puede instalar las fuentes de alimentación en cualquier ranura

PRECAUCIÓN:

No mezcle modelos de fuente de alimentación en el mismo chasis en un entorno en ejecución. Las fuentes de alimentación de CC y HVDC pueden coexistir en el mismo chasis cuando se cambia en caliente la CC por un modelo HVDC. El sistema proporciona 2n de redundancia de fuente y n + 1 de redundancia de fuente de alimentación. Si una fuente de alimentación falla, la fuente de alimentación cambia a la fuente alternativa.

En el Cuadro 2 se ofrece un panorama general de las diferencias entre las fuentes de alimentación.

Tabla 2: Descripción general de la fuente de alimentación

Modelo de fuente de alimentación

Tipo de entrada

Potencia

Versión mínima de Junos OS

Versión mínima de Junos OS Evolved

JNP10K-PWR CA

Solo CA

2700 W

Junos OS 17.2R1

JNP10K-PWR-AC2

CA, HVAC o HVDC

5000 W, alimentación única; 5500 W, alimentación dual

Junos OS 19.2R1

Junos OS evolucionado 19.4R1-S1

JNP10K-PWR-AC3

AIRE ACONDICIONADO
  • 7800 W (entrada de 20 A) con tres o cuatro fuentes activas
  • 6000 W (entrada de 20 A) con dos fuentes activas
  • 3000 W (entrada de 20 A) con una sola alimentación activa
  • 7800 W (entrada de 15 A) con cuatro fuentes activas

  • 6900 W (entrada de 15 A) con tres fuentes activas

  • 4600 W (entrada de 15 A) con dos fuentes activas

  • 2300 W (entrada de 15 A) con alimentación activa única

Junos OS evolucionado 23.4R1

JNP10K-PWR DC

Solo DC

2500 W

Junos OS 17.2R1

JNP10K-PWR-DC2

Solo DC

2750 W, alimentación única; 5500 W, alimentación dual

Junos OS 19.2R1

Junos OS evolucionado 19.4R1-S1

JNP10K-PWR-DC3

Solo DC

  • 7800 W (entrada de 80 A) con tres o cuatro fuentes activas

  • 6000 W (entrada de 80 A) con dos fuentes activas (A0 y A1, o B0 y B1)

  • 3000 W (entrada de 80 A) con una sola alimentación activa

  • 7800 W (entrada de 60 A) con cuatro fuentes activas

  • 6600 W (entrada de 60 A) con tres fuentes activas

  • 4400 W (entrada de 60 A) con dos fuentes activas

  • 2200 W (entrada de 60 A) con una sola alimentación activa

Junos OS evolucionado 24.2R1

JNP10K-PWR-AC3H

HVAC o HVDC
  • 7800 W (entrada de 20 A) con tres o cuatro fuentes activas
  • 6000 W (entrada de 20 A) con dos fuentes activas
  • 3000 W (entrada de 20 A) con una sola alimentación activa
  • 7800 W (entrada de 15 A) con cuatro fuentes activas

  • 6900 W (entrada de 15 A) con tres fuentes activas

  • 4600 W (entrada de 15 A) con dos fuentes activas

  • 2300 W (entrada de 15 A) con alimentación activa única

Junos OS evolucionado 24.2R1

Software

La línea de enrutadores de transporte de paquetes PTX10008 de Juniper Networks ejecuta el sistema operativo de Junos (Junos OS), el cual proporciona servicios de enrutamiento de capa 3. La misma base de código de Junos OS que se ejecuta en los enrutadores PTX10008 y PTX10016 también se ejecuta en todos los enrutadores de la serie ACX de Juniper Networks, los conmutadores Ethernet de la serie EX, los conmutadores de la serie QFX, los enrutadores de borde multiservicio de la serie M, las plataformas de enrutamiento universal 5G de la serie MX y los firewalls de la serie SRX.

Configuraciones y opciones de actualización de PTX10008

Configuraciones de PTX10008

En la Tabla 3 , se enumeran las configuraciones de hardware para un chasis modular PTX10008 (base (versiones AC y DC), redundante (versiones AC y DC) y redundante (HVAC, DC y HVDC), y los componentes incluidos en cada configuración.

Tabla 3: Configuraciones de hardware del PTX10008

Configuración del enrutador

Componentes de configuración

Configuración base de AC

PTX10008-BASE

  • Chasis

  • Un RCB (JNP10K-RE1-128, JNP10K-RE1 o JNP10K-RE1-LT)

  • Dos controladores de bandeja de ventilador (JNP10008-FAN-CTRL)

  • Dos bandejas de ventilador (JNP10008-FAN)

  • Tres fuentes de alimentación de CA (JNP10K-PWR-AC)

  • Tres cubiertas de fuente de alimentación

  • Cinco SIB (JNP10008-SF)

  • Una cubierta SIB (JNP10008-SF-BLNK)

  • Cubiertas de ocho ranuras para tarjetas de línea

  • Una portada RCB

Configuración base de CA con componentes compatibles con JNP10008-SF3

PTX10008-BASE3

  • Chasis

  • Un RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

    Nota: Si elige JNP10008-FAN3, debe usar PSU JNP10K-PWR-AC3 o JNP10K-PWR-AC3H.
  • Seis fuentes de alimentación de CA (JNP10K-PWR-AC2, JNP10K-PWR-AC3 o JNP10K-PWR-AC3H)

  • Tres SIB (JNP10008-SF3)

  • Tres cubiertas SIB (JNP10008-SF-BLNK2)

  • Cubiertas de ocho ranuras para tarjetas de línea

  • Una portada RCB

Configuración base del centro de datos

PTX10008-BASE

  • Chasis

  • Un RCB (JNP10K-RE1-E128, JNP10K-RE1-E o JNP10K-RE1-ELT)

  • Dos controladores de bandeja de ventilador (JNP10008-FAN-CTRL)

  • Dos bandejas de ventilador (JNP10008-FAN)

  • Tres fuentes de alimentación de CC (JNP10K-PWR-DC)

  • Tres cubiertas de fuente de alimentación

  • Cinco SIB (JNP10008-SF)

  • Una cubierta SIB (JNP10008-SF-BLNK)

  • Cubiertas de ocho ranuras para tarjetas de línea

  • Una portada RCB

Configuración base de DC con componentes compatibles con JNP10008-SF3

PTX10008-BASE3

  • Chasis

  • Un RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

  • Seis fuentes de alimentación de CC (JNP10K-PWR-DC2 o JNP10K-PWR-DC3)

    Nota: Si elige JNP10008-FAN3, debe usar PSU JNP10K-PWR-DC3 o JNP10K-PWR-AC3H.
  • Tres SIB (JNP10008-SF3)

  • Tres cubiertas SIB (JNP10008-SF-BLNK2)

  • Cubiertas de ocho ranuras para tarjetas de línea

  • Una portada RCB

Configuración de CA redundante

PTX10008-PREMIUM

  • Chasis

  • Dos RCB (JNP10K-RE1-E128, JNP10K-RE1-E o JNP10K-RE1-ELT)

  • Dos controladores de bandeja de ventilador (JNP10008-FAN-CTRL)

  • Dos bandejas de ventilador (JNP10008-FAN)

  • Seis fuentes de alimentación de CA (JNP10K-PWR-AC)

  • Seis SIB (JNP10008-SF)

  • Cubiertas de ocho ranuras para tarjetas de línea

Configuración base de CA con componentes compatibles con JNP10008-SF3

PTX10008-PREM2

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

  • Seis fuentes de alimentación de CA (JNP10K-PWR-AC2, JNP10K-PWR-AC3 o JNP10K-PWR-AC3H)

  • Cuatro SIB (JNP10008-SF3)

  • Dos cubiertas SIB (JNP10008-SF-BLNK2)

  • Cubiertas de ocho ranuras para tarjetas de línea

Configuración de CA redundante con componentes compatibles con JNP10008-SF3

PTX10008-PREM3

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

  • Seis fuentes de alimentación de CA (JNP10K-PWR-AC2, JNP10K-PWR-AC3 o JNP10K-PWR-AC3H)

  • Seis SIB (JNP10008-SF3)

  • Cubiertas de ocho ranuras para tarjetas de línea

Configuración redundante del centro de datos

PTX10008-PREMIUM

  • Chasis

  • Dos RCB (JNP10K-RE1-E128, JNP10K-RE1-E o JNP10K-RE1-ELT)

  • Dos controladores de bandeja de ventilador (JNP10008-FAN-CTRL)

  • Dos bandejas de ventilador (JNP10008-FAN)

  • Seis fuentes de alimentación de CC (JNP10K-PWR-DC)

  • Seis SIB (JNP10008-SF3)

  • Cubiertas de ocho ranuras para tarjetas de línea

Configuración base de DC con componentes compatibles con JNP10008-SF3

PTX10008-PREM2

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

  • Seis fuentes de alimentación de CA (JNP10K-PWR-DC2 o JNP10K-PWR-DC3)

  • Cuatro SIB (JNP10008-SF3)

  • Dos cubiertas SIB (JNP10008-SF-BLNK2)

  • Cubiertas de ocho ranuras para tarjetas de línea

Configuración de DC redundante con componentes compatibles con JNP10008-SF3

PTX10008-PREM3

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC2 o JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN2 o JNP10008-FAN3)

  • Seis fuentes de alimentación de CC (JNP10K-PWR-DC2 o JNP10K-PWR-DC3)

  • Seis SIB (JNP10008-SF3)

  • Cubiertas de ocho ranuras para tarjetas de línea

PTX10008-BASE5

  • Chasis

  • Un RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN3)

  • Seis fuentes de alimentación (JNP10K-PWR-AC3, JNP10K-PWR-DC3 o JNP10K-PWR-AC3H)

  • Tres SIB (JNP10008-SF5)

  • Dos cubiertas SIB (JNP10008-SF-BLNK2)

  • Cubiertas de ocho ranuras para tarjetas de línea

PTX10008-PREM4

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN3)

  • Seis fuentes de alimentación (JNP10K-PWR-AC3, JNP10K-PWR-DC3 o JNP10K-PWR-AC3H)

  • Cuatro SIB (JNP10008-SF5)

  • Cubiertas de ocho ranuras para tarjetas de línea

PTX10008-PREM5

  • Chasis

  • Dos RCB (JNP10K-RE2-E128, JNP10K-RE1-E128, JNP10K-RE1-ELT o JNP10K-RE1-E)

  • Dos controladores de bandeja de ventilador (JNP10008-FTC3)

  • Dos bandejas de ventilador (JNP10008-FAN3)

  • Seis fuentes de alimentación (JNP10K-PWR-AC3, JNP10K-PWR-DC3 o JNP10K-PWR-AC3H)

  • Seis SIB (JNP10008-SF5)

  • Cubiertas de ocho ranuras para tarjetas de línea

Nota:

Las tarjetas de línea y el sistema de administración de cables no forman parte de las configuraciones base o redundantes. Debe pedirlos por separado.

Nota:

Si desea adquirir fuentes de alimentación adicionales (AC, DC, HVAC o HVDC), SFB o RCB para la configuración del enrutador, debe pedirlas por separado.

Kits de actualización

Si desea utilizar tecnologías más nuevas, puede actualizar su enrutador PTX10008 existente para que se convierta en una de las ofertas de hardware PTX10008 más nuevas. Puede convertir su chasis existente en un enrutador PTX10008 mediante un kit de actualización. Dependiendo de si ya tiene las bandejas de ventilador y las fuentes de alimentación más nuevas, puede determinar su kit de actualización. Puede utilizar la Tabla 4 para encontrar el kit de actualización adecuado.

Tabla 4: Matriz del kit de actualización

Configuración original

Actualización a la configuración

Energía y enfriamiento actuales

Solicite el kit de actualización de la fuente de alimentación

PTX10008-PREM3: configuración de CA

PTX10008-PREM5: configuración de CA

JNP10K-PWR-AC2, JNP10K-PWR-AC3 o JNP10K-PWR-AC3H, JNP10008-FAN2 o JNP10008-FAN3, y JNP10008-FTC2 o JNP10008-FTC3

Antes de actualizar a la configuración PTX10008-PREM5—AC, debe usar el kit de actualización PTX10008-AC3-UPG para actualizar las fuentes de alimentación a JNP10K-PWR-AC3 o JNP10K-PWR-AC3H, las bandejas de ventilador a JNP10008-FAN3 y los controladores de bandejas de ventilador a JNP10008-FTC3 si no dispone de esos componentes en su configuración.

PTX10008-P3-UPG288 (incluye seis JNP10008-SF5)

PTX10008-PREM3: configuración de CA

PTX10008-PREM5: configuración de CA

JNP10K-PWR-AC2, JNP10K-PWR-AC3 o JNP10K-PWR-AC3H, JNP10008-FAN2 o JNP10008-FAN3, y JNP10008-FTC2 o JNP10008-FTC3

PTX10008-AC3-UPG

PTX10008-PREM3: configuración de DC

PTX10008-PREM5: configuración de DC

JNP10K-PWR-DC2 o JNP10K-PWR-DC3, JNP10008-FAN2 o JNP10008-FAN3, y JNP10008-FTC2 o JNP10008-FTC3

Antes de actualizar a la configuración PTX10008-PREM5—DC, debe usar el kit de actualización PTX10008-DC3-UPG para actualizar las fuentes de alimentación a JNP10K-PWR-DC3, las bandejas de ventilador a JNP10008-FAN3 y los controladores de bandejas de ventilador a JNP10008-FTC3 si no dispone de esos componentes en su configuración.

PTX10008-P3-UPG288

PTX10008-PREM3: configuración de DC

PTX10008-PREM5: configuración de DC

JNP10K-PWR-DC2 o JNP10K-PWR-DC3, JNP10008-FAN2 o JNP10008-FAN3, y JNP10008-FTC2 o JNP10008-FTC3

PTX10008-DC3-UPG

PTX10008-BASE

PTX10008-BASE3

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-B3-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-P3-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-B3-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-B3-UPGKIT

PTX10008-BASE

PTX10008-PREM2

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-P2-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-P2-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-P2-UPGKIT

PTX10008-BASE

PTX10008-PREM3

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-P3-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-P3-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-P3-UPGKIT

PTX10008-PREMIUM

PTX10008-BASE3

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-B3-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-B3-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-B3-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-B3-UPGKIT

PTX10008-PREMIUM

PTX10008-PREM2

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-P2-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-P2-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-P2-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-P2-UPGKIT

PTX10008-PREMIUM

PTX10008-PREM3

JNP10K-PWR-AC y JNP10008-FAN

PTX10008-AC-UPGKIT y PTX10008-P3-UPGKIT

JNP10K-PWR-AC2 y JNP10008-FAN2

PTX10008-P3-UPGKIT

JNP10K-PWR-DC y JNP10008-FAN

PTX10008-DC-UPGKIT y PTX10008-P3-UPGKIT

JNP10K-PWR-DC2 y JNP10008-FAN 2

PTX10008-P3-UPGKIT

Nota:

Las tarjetas de línea y el sistema de administración de cables no forman parte de las configuraciones base o redundantes. Debe pedirlos por separado.

Redundancia de componentes PTX10008

El enrutador PTX10008 está diseñado para que ningún punto de falla pueda causar fallas en todo el sistema. Los siguientes componentes de hardware principales en la configuración redundante proporcionan redundancia:

  • Enrutamiento y tarjeta de control (RCB): la RCB consolida la función del motor de enrutamiento con la función de plano de control en una sola unidad. El enrutador PTX10008 puede tener uno o dos RCB. Cuando se instalan dos RCB, uno funciona como principal y el otro como copia de seguridad. Si el RCB principal (o cualquiera de sus componentes) falla, la copia de seguridad puede asumir el control como principal. Consulte Componentes y descripciones del enrutamiento y la tarjeta de control PTX10008.

  • Placas de interfaz de conmutación (SIB): los enrutadores PTX10008 tienen seis ranuras SIB para el JNP10008-SF, el JNP10008-SF3 o el JNP10008-SF5. No debe mezclar los distintos tipos de SIB en el mismo chasis. Para la estructura de conmutación JNP10008-SF, cinco SIB proporcionan la funcionalidad de conmutación necesaria a una enrutador PTX10008. Se pueden instalar hasta seis SIB para proporcionar redundancia n+1. Para la estructura de conmutación JNP10008-SF3, se requieren los seis SIB para su funcionamiento. Los seis SIB están activos y pueden mantener una tasa de transferencia de datos completa. Con JNP10008-SF3 o JNP10008-SF5, no hay redundancia para la estructura de conmutación. Cada una de las seis placas de estructura de conmutación proporciona una sexta parte del ancho de banda completo de la estructura de conmutación. Consulte la Descripción de la placa de interfaz de conmutador PTX10008.

  • Fuentes de alimentación: en los sistemas con configuración de estructura JNP10008-SF, el sistema requiere tres fuentes de alimentación JNP10K-PWR-AC para un funcionamiento mínimo (dos RCB, dos bandejas de ventilador, seis SIB y ninguna tarjeta de línea). Las fuentes de alimentación adicionales proporcionan una redundancia n+1 para el sistema. Los sistemas de CC, HVAC y HVDC requieren seis fuentes de alimentación de 5,5 KW y pueden tolerar la falla de una sola fuente de alimentación sin interrupción del sistema. Si una fuente de alimentación falla en un sistema totalmente redundante, las otras fuentes de alimentación pueden proporcionar energía completa al enrutador PTX10008 indefinidamente. En las configuraciones de estructura JNP10008-SF3 o JNP10008-SF5, se requieren seis fuentes de alimentación JNP10K-PWR-AC2 o JNP10K-PWR-AC3 o JNP10K-PWR-DC2 para su funcionamiento.

    El enrutador PTX10008 también admite la redundancia de fuente de alimentación. Se proporcionan dos juegos de lengüetas para los cables JNP10K-PWR-DC, cuatro juegos de lengüetas para los cables JNP10K-PWR-DC2, se proporcionan dos cables de alimentación de CA para cada fuente de alimentación JNP10K-PWR-AC y JNP10K-PWR-AC2, y se proporcionan cuatro cables de alimentación de CA para cada fuente de alimentación JNP10K-PWR-AC3.

  • Sistema de refrigeración: el PTX10008 tiene dos bandejas de ventilador con ventiladores redundantes, que se controlan mediante el controlador de bandeja de ventilador. Hay tres modelos de ventiladores, JNP10008-FAN, JNP10008-FAN2 y JNP10008-FAN3; cada modelo de ventilador tiene un controlador de bandeja de ventilador correspondiente (JNP10008-FAN-CTRL, JNP10008-FAN-FTC2 y JNP10008-FAN-FTC3). Si falla uno de los ventiladores en una bandeja de ventilador de JNP10008-FAN, el subsistema de host aumenta la velocidad de los ventiladores restantes para proporcionar suficiente enfriamiento para el enrutador indefinidamente. Cada módulo de ventilador consta de dos ventiladores contrarrotantes accionados independientemente. Es un evento de probabilidad extremadamente baja que ambos ventiladores dentro de un módulo de ventilador fallen. Si uno de los ventiladores de una bandeja de ventilador JNP10008-FAN2 o JNP10008-FAN3 falla, en la mayoría de las condiciones la bandeja de ventiladores reequilibrará los ventiladores restantes para continuar. Un sistema que recibe la mitad del flujo de aire tiene tiempo suficiente para reemplazar la bandeja del ventilador defectuosa, incluso si la temperatura aumenta dentro del chasis.

    Cada controlador de bandeja de ventilador controla cuatro rieles de alimentación de bandeja de ventilador diferentes que están aislados entre sí. En caso de que falle un riel, solo una cuarta parte de los ventiladores en esa bandeja de ventiladores se verán afectados. Los ventiladores accionados por cada riel se distribuyen por toda la bandeja del ventilador de tal manera que todas las ranuras de tarjetas de línea se ven igualmente afectadas. Además, a menos que el sistema ya esté funcionando con todos los ventiladores a la velocidad máxima del ventilador, otros ventiladores pueden aumentar su velocidad para compensar una falla del riel. Consulte Sistema de enfriamiento y flujo de aire PTX10008.

Mapeo de terminología de hardware y CLI de PTX10008

En este tema se describen los términos de hardware utilizados en la documentación del enrutador PTX10008 y los términos correspondientes utilizados en la CLI de Junos OS. Consulte la Tabla 5.

Tabla 5: Equivalentes de CLI de términos utilizados en la documentación para enrutadores PTX10008

elemento de hardware (CLI)

Descripción (CLI)

Valor (CLI)

Elemento en la documentación

Información adicional

Chasis

PTX10008

Chasis de enrutador

Especificaciones físicas del chasis PTX10008

Bandeja de abanico

JNP10008-FAN, JNP10008-FAN2 o JNP10008-FAN3

Fan Tray 0|1 Fan n

n es un valor en el intervalo de 0 a 10 para la JNP10008-FAN y de 0 a 21 para JNP10008-FAN2 y JNP10008-FAN3. El valor corresponde al número de ventilador individual en la bandeja del ventilador.

Bandeja de abanico

Sistema de enfriamiento y flujo de aire PTX10008

FPC (n)

Nombre abreviado del concentrador de PIC flexible (FPC)

En PTX10008, una FPC es equivalente a una tarjeta de línea.

n es un valor en el intervalo de 0 a 7 para el PTX10008. El valor corresponde al número de ranura de tarjeta de línea en la que está instalada la tarjeta de línea.

Tarjeta de línea (el enrutador no tiene FPC reales; las tarjetas de línea son los equivalentes de FPC en el enrutador).

Descripción de las convenciones de nomenclatura de interfaz

PIC (n)

El valor de n es siempre 0.

Descripción de las convenciones de nomenclatura de interfaz

PSM (n)

Abreviatura de módulo de fuente de alimentación

Una de las siguientes opciones:

  • JNP10K-PWR-AC

  • JNP10K-PWR-AC2

  • JNP10K-PWR-AC3

  • JNP10K-PWR-DC

  • JNP10K-PWR-DC2

  • JNP10K-PWR-DC3

  • JNP10K-PWR-AC3H

n es un valor en el intervalo de 0 a 5. El valor corresponde al número de ranura de la fuente de alimentación.

Fuente de alimentación de CA, CC, HVAC o HVCC

Una de las siguientes opciones:

motor de enrutamiento

RE (n)

n es un valor en el intervalo de 0 a 1.

Aparecen varios elementos de línea en la CLI si hay más de un RCB instalado en el chasis.

RCB

Componentes y descripciones de la tarjeta de control y enrutamiento PTX10008

SIB (n)

Este campo indica:

  • Estado del plano de la estructura:

    • Activo

    • Repuestos

    • Estado de comprobación

  • Estado del motor de reenvío de paquetes en cada plano de estructura:

    • Enlaces OK

    • Error

n es un valor en el intervalo de 0 a 5.

Plano de la estructura

muestra los hermanos de estructura del chasis

Xcvr (n)

Nombre abreviado del transceptor

n es un valor equivalente al número del puerto en el que está instalado el transceptor.

Transceptores ópticos

Soporte de cable y transceptor óptico PTX10008
