Retire el enrutador PTX10004

Para apagar y quitar un enrutador PTX10004, lea las siguientes secciones.

Apagar una PTX10004

Antes de apagar un enrutador PTX10004.

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de que no necesita reenviar tráfico a través del enrutador.

  • Asegúrese de que tiene las siguientes piezas y herramientas disponibles para apagar el enrutador:

    • Una correa de conexión a tierra ESD

    • Un dispositivo de administración externo, como un PC

    • Un cable de transferencia de RJ-45 a DB-9 para conectar el dispositivo de administración externo al puerto de la consola en una de las placas de enrutamiento y control (RCB)

Para apagar un enrutador PTX10004:

  1. Conéctese al enrutador mediante uno de los métodos siguientes:
  2. Apague Junos OS desde el dispositivo de administración externo mediante el comando CLI del request node power-offnode modo operativo seguido del comando . request chassis cb slot 0|1 Estos comandos apagan un solo RCB correctamente y conservan la información de estado del sistema. Cuando este comando se emite en un sistema redundante, apaga el RCB asociado. Aparece un mensaje en la otra consola RCB que confirma que el sistema operativo se ha detenido. Por ejemplo, si desea apagar el RCB de reserva, ejecute el comando en el RCB principal. Puede ver el resultado en el RCB de reserva.

    Verá el siguiente resultado (o algo similar) después de ingresar el comando:

    PRECAUCIÓN:

    El resultado final de cualquier versión del request node shutdown power-off comando es el “System Haulted” mensaje. Espere al menos 60 segundos después de ver este mensaje por primera vez antes de seguir las instrucciones de los pasos 4 y 5 para apagar el enrutador.
  3. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a uno de los puntos ESD del chasis. Un punto ESD se encuentra encima del panel LED de estado en la parte frontal del chasis del enrutador, y el otro punto ESD se encuentra en la parte trasera debajo de las fuentes de alimentación.
  4. Desconecte la alimentación del enrutador realizando una de las siguientes tareas:

    • Fuente de alimentación de CA: ajuste el interruptor de encendido del enrutador a la posición de apagado (O) y extraiga suavemente el acoplador para el cable de alimentación de la placa frontal.

    • Fuente de alimentación de CC: cambie el disyuntor de la placa de panel que da servicio al circuito de CC a la posición de apagado.

  5. Retire el cable de la fuente de alimentación de la placa frontal de la fuente de alimentación:

    • Fuente de alimentación de CA: retire el cable de alimentación de la placa frontal de la fuente de alimentación desconectando el retenedor del cable de alimentación y tirando suavemente del enchufe del cable de alimentación que está conectado a la placa frontal de la fuente de alimentación.

    • Fuente de alimentación de CC: afloje los tornillos de mariposa asegurando el conector de alimentación de CC en los cables de la fuente de alimentación. Retire los cables de la fuente de alimentación de la fuente de alimentación.

  6. Retire los cables y los elementos ópticos restantes antes de retirar el chasis del bastidor.

Ver también

Retire un PTX10004 de un bastidor de cuatro postes con un elevador mecánico

Antes de quitar el enrutador con un elevador:

PRECAUCIÓN:

Cuando retire más de un chasis de enrutador de un bastidor, retire los enrutadores en orden de arriba a abajo.

El chasis pesa aproximadamente 123 lb (56 kg) con solo los controladores de la bandeja del ventilador instalados. Debido al tamaño y peso del enrutador, le recomendamos encarecidamente que utilice un elevador mecánico para extraer el PTX10004. Levantar el chasis y sacarlo de un bastidor o gabinete requiere al menos tres personas.

Asegúrese de que el chasis esté vacío (contiene solo los controladores de la bandeja del ventilador) antes de levantarlo.

Nota:

Para obtener instrucciones sobre cómo extraer un enrutador sin utilizar un elevador mecánico, consulte Extracción manual de un PTX10004 de un bastidor de cuatro postes.

Para extraer el enrutador con un elevador mecánico:

  1. Retire todos los elementos ópticos, tarjetas de línea, RCB, fuentes de alimentación, bandejas de ventilador y SIB antes de intentar mover el chasis del enrutador. Consulte los siguientes temas:

    Asegúrese de que todos los componentes retirados se guardan en bolsas antiestáticas.

  2. Utilice el destornillador Phillips (+) adecuado para quitar los tornillos que sujetan el chasis al bastidor.
  3. Mueva el elevador al bastidor y colóquelo de manera que su plataforma esté centrada aproximadamente 0,5 pulgadas. (1,27 cm) por debajo de la parte inferior del chasis del enrutador y lo más cerca posible de él.
  4. Deslice con cuidado el enrutador desde la bandeja de montaje conectada al bastidor hasta el elevador.
  5. Aleje el elevador del bastidor y baje la plataforma en el elevador (véase la figura 1).
  6. Utilice el ascensor para transportar el enrutador a su nueva ubicación.

    Después de mover el enrutador a su nueva ubicación, instale los componentes en el chasis o guárdelos en bolsas antiestáticas.

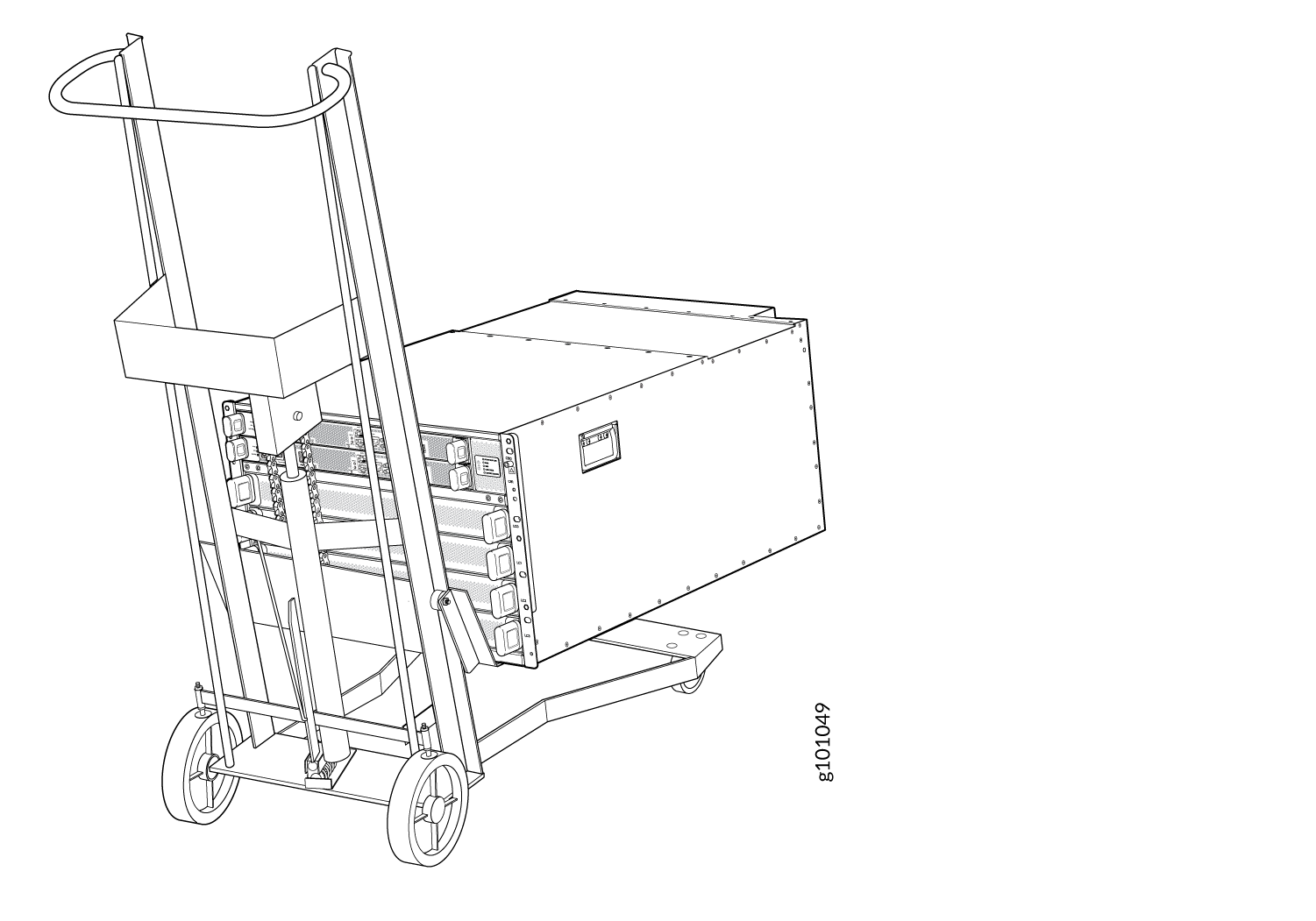

    Figura 1: Mueva el PTX10004 usando un elevador Move the PTX10004 Using a Mechanical Lift mecánico

Ver también

Extracción manual de un PTX10004 de un bastidor de cuatro postes

Antes de extraer manualmente el enrutador de un bastidor:

Si no puede utilizar un elevador mecánico para extraer el enrutador (el método preferido), puede quitarlo manualmente.

PRECAUCIÓN:

El chasis pesa aproximadamente 123 lb (56 kg) con solo los controladores de la bandeja del ventilador instalados. Debido al tamaño y peso del enrutador, le recomendamos encarecidamente que utilice un elevador mecánico para extraer el PTX10004. Levantar el chasis y sacarlo de un bastidor o gabinete requiere al menos tres personas.

Asegúrese de que el chasis esté vacío (contiene solo los controladores de la bandeja del ventilador) antes de levantarlo.
PRECAUCIÓN:

Cuando retire más de un chasis de enrutador de un bastidor, retire los enrutadores en orden de arriba a abajo.

Para quitar manualmente un PTX10004 de un bastidor:

  1. Retire todos los elementos ópticos, tarjetas de línea, RCB, fuentes de alimentación, bandejas de ventilador y SIB antes de intentar mover el chasis del enrutador. Consulte los siguientes temas:

    Asegúrese de que todos los componentes retirados se guardan en bolsas antiestáticas.

  2. Utilice el destornillador Phillips (+) adecuado para quitar los tornillos que sujetan el chasis al bastidor.
    Advertencia:

    Para evitar lesiones, mantenga la espalda recta y levántela con las piernas, no con la espalda. No tuerza su cuerpo mientras levanta. Equilibre la carga de manera uniforme y asegúrese de que su pie sea firme.
  3. Coloque una persona a cada lado y otra en la parte trasera del chasis. Hay dos asas en el lateral, pero estas asas solo están destinadas a ayudar a guiar el chasis vacío fuera de la base y los soportes traseros.
  4. En cada lado, sostenga la parte inferior del chasis y levántelo con cuidado de la bandeja de montaje conectada al bastidor.
  5. Levante con cuidado el chasis del bastidor. Si tiene un gato de paleta, mueva el enrutador al gato de paleta. Consulte la figura 2.

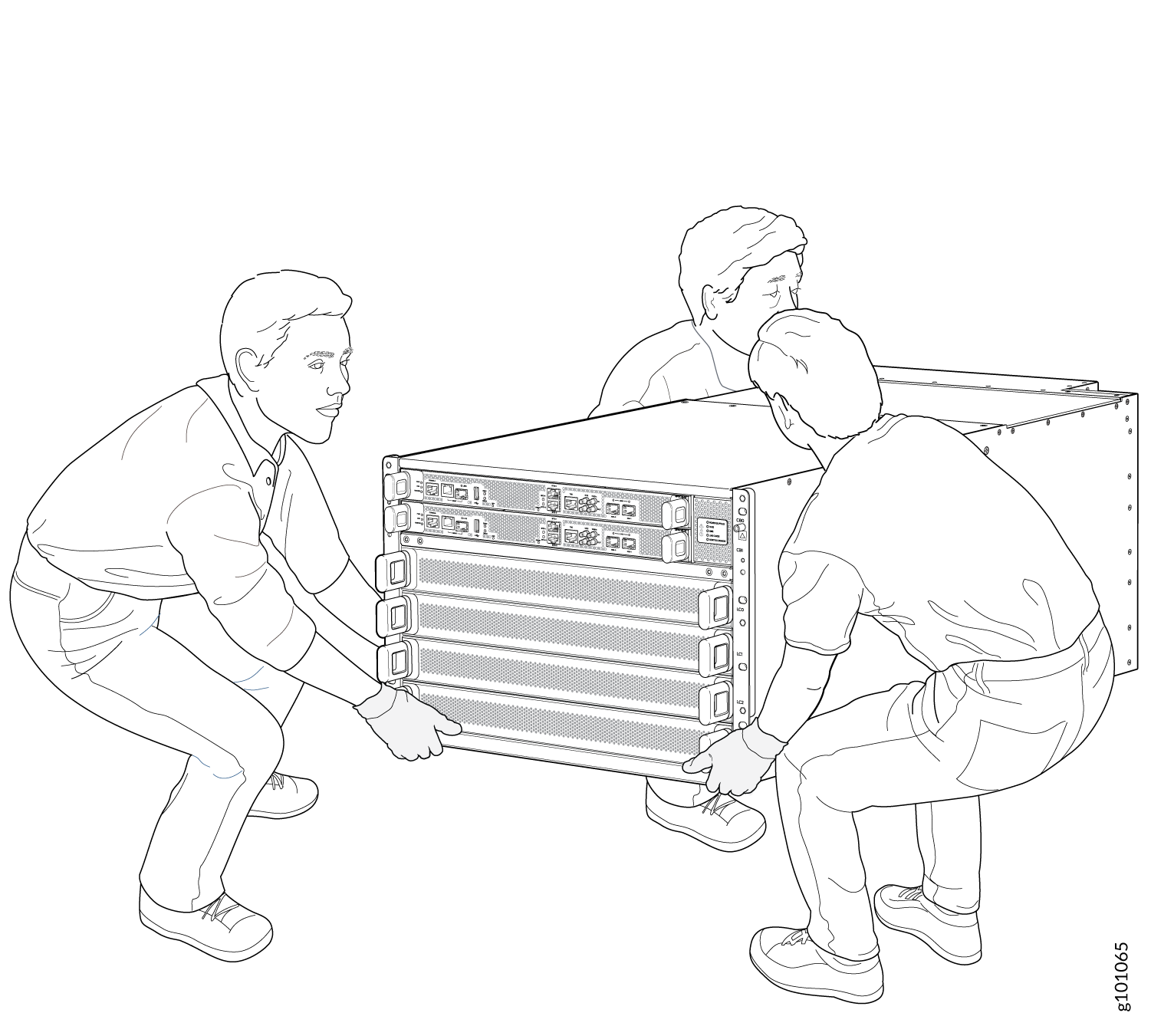

    Figura 2: Levante el PTX10004 sin usar un elevador Lift the PTX10004 Without Using a Mechanical Lift mecánico
  6. Mueva con cuidado el chasis a su nueva ubicación.

    Después de mover el enrutador a su nueva ubicación, instale los componentes en el chasis o guárdelos en bolsas antiestáticas.
