이 페이지의


MX2008 전원 시스템 구성 요소 유지

MX2008 AC 전원 공급 장치 모듈 교체

MX2008 AC 전원 공급 장치 모듈 제거

PSM을 제거하기 전에 다음 사항을 유의하십시오.

주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.

AC PSM을 제거하려면( 그림 1 참조):

참고:

구성에 따라 변경된 AC PSM의 최소 개수입니다.
  1. 하나의 PSM이 설치되고 작동하면 전원 스위치를 오프(O) 위치로 전환하여 추가 PSM을 제거합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레이트에서 2개의 캡티브 나사를 풀어줍니다.
  4. 한 손으로 PSM 면판의 손잡이를 잡으면서 다른 손으로 PSM을 섀시에서 멀리 안내하십시오.
  5. PSM을 섀시에서 바로 꺼냅니다.
    주의:

    PSM 뒷면의 전원 커넥터를 건드리지 마십시오. 그들은 손상 될 수 있습니다.
  6. PSM 모듈을 항정성 가방에 넣습니다.
    참고:

    AC PSM이 차지하지 않는 각 PSM 슬롯은 PSM 빈 패널로 덮여 있어야 합니다.

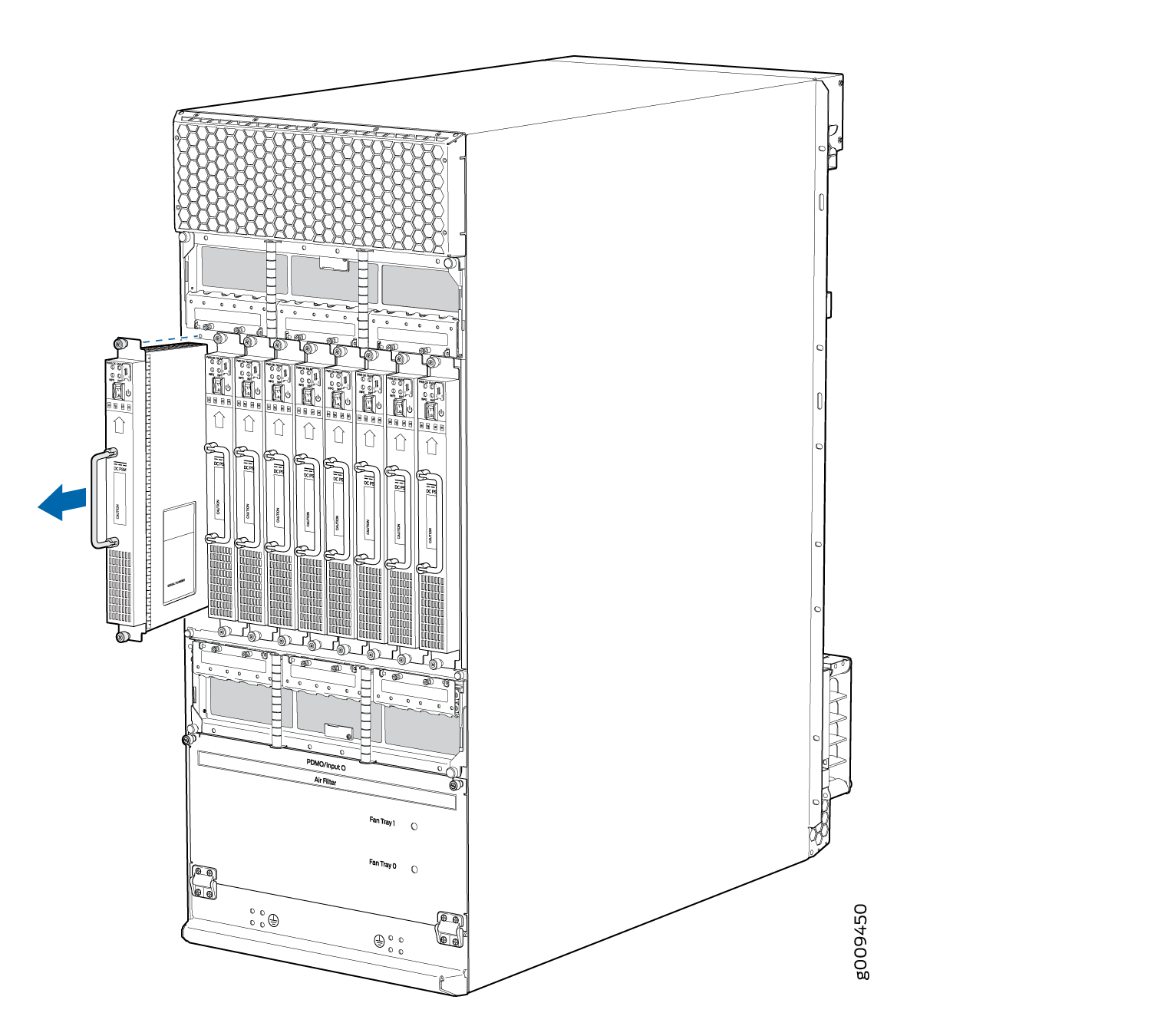

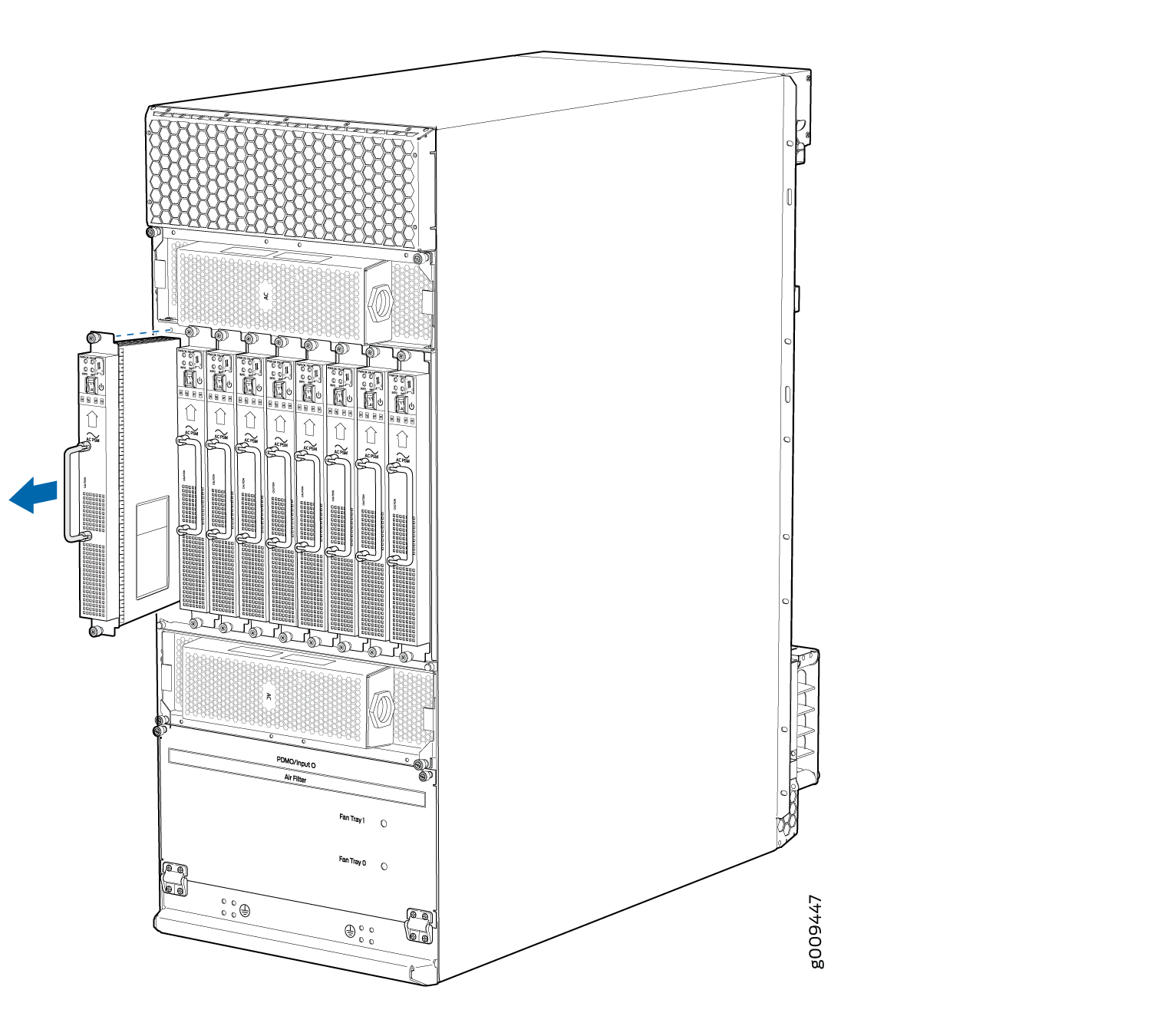

그림 1: MX2008 라우터에서 AC 전원 공급 장치 모듈 제거 Removing an AC Power Supply Module from the MX2008 Router

MX2008 AC 전원 공급 장치 모듈 설치

PSM을 설치하기 전에 다음 사항을 유의하십시오.

참고:

AC PSM은 최소 수의 PSM을 설치하고 운영할 때 핫 스왑 교체가 가능합니다.
경고:

AC PSM에는 라우터에서 AC 라인을 물리적으로 분리할 수 있는 회로 차단기가 없습니다. AC 피드가 PDM에 연결되면 AC 전압은 항상 전원 미드플레인에 존재하며 전원 미드플레인의 PSM 커넥터에 분산됩니다.
주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM에 전원을 공급한 후, 60초 이상 기다렸다가 전원을 끄십시오.

AC PSM을 설치하려면( 그림 2 참조):

  1. 하나의 PSM이 설치되고 작동하면 전원 공급 스위치가 오프(O) 또는 온(|) 위치에 있는 추가 PSM을 설치합니다.
    경고:

    PSM이 하나만 설치되고 작동되는 경우 전원 공급장치 스위치는 오프(O) 위치에 위치해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 한 손으로 PSM 페이스 플레이트의 손잡이를 잡으면서 다른 손으로 전원 공급 장치 모듈을 섀시로 안내하십시오.
  4. PSM 페이스플레이트에서 캡티브 나사를 조입니다.
  5. 전원 스위치를 켜고(|) 위치로 켭니다.
  6. PWR OK LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.

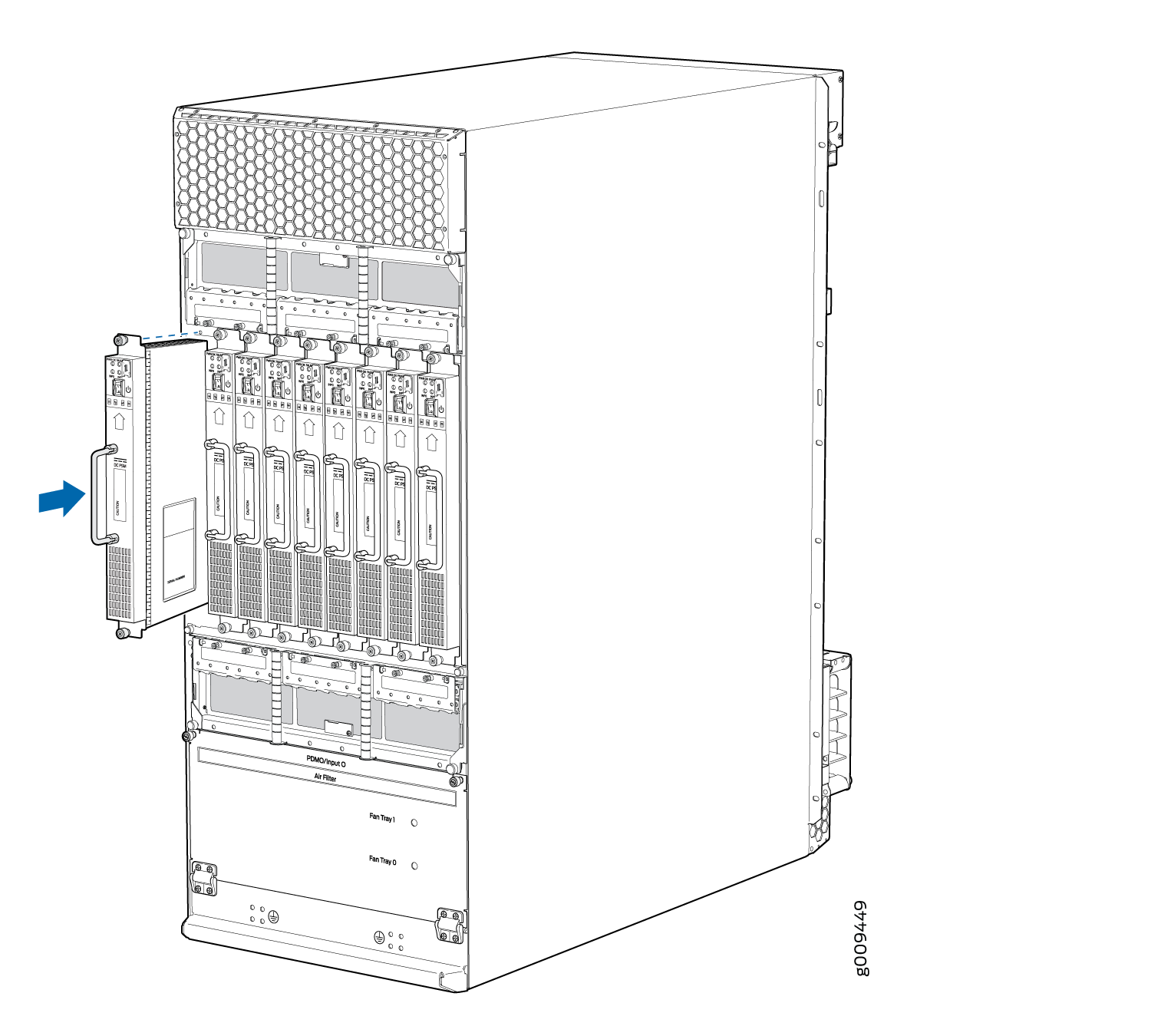

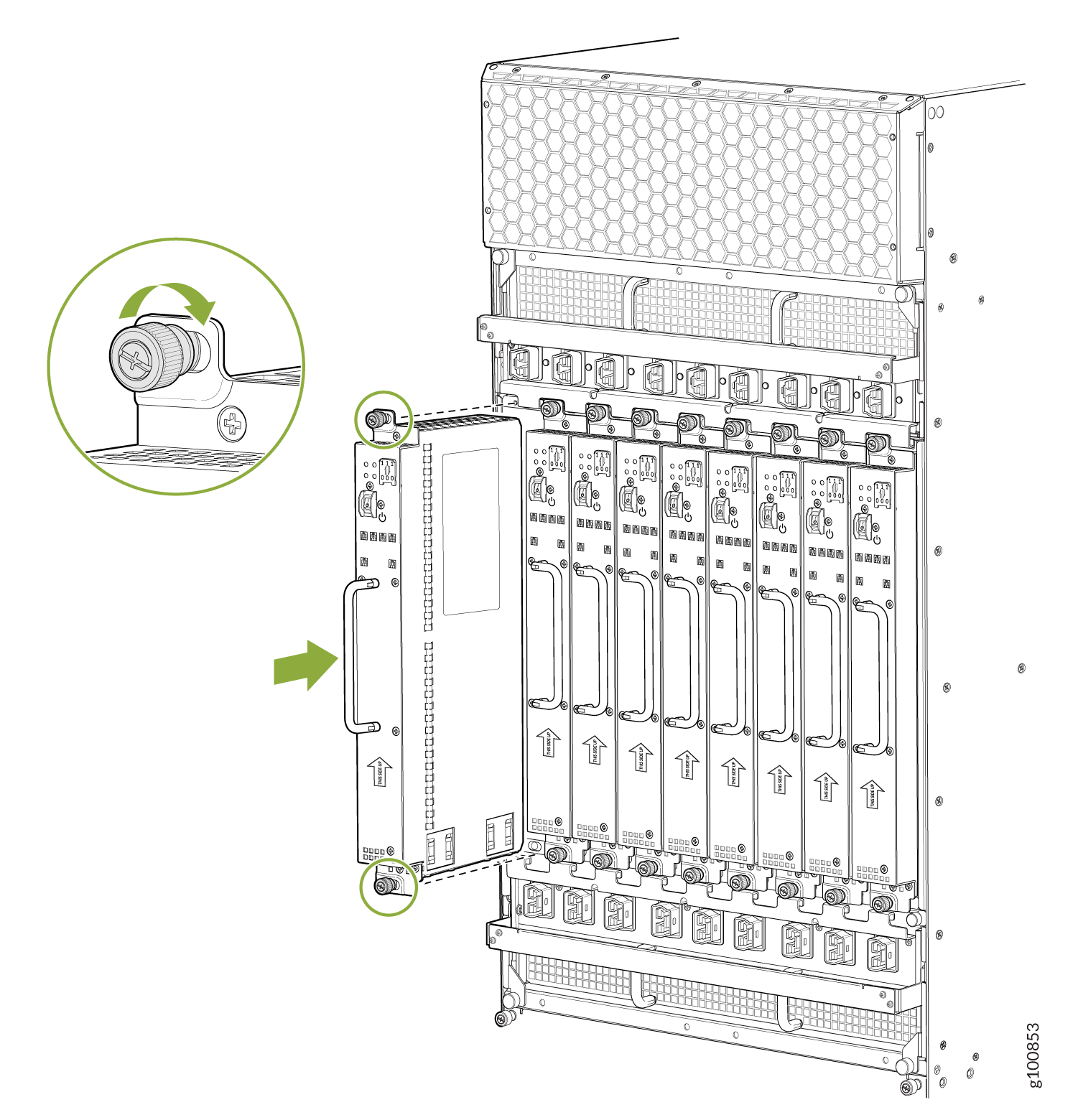

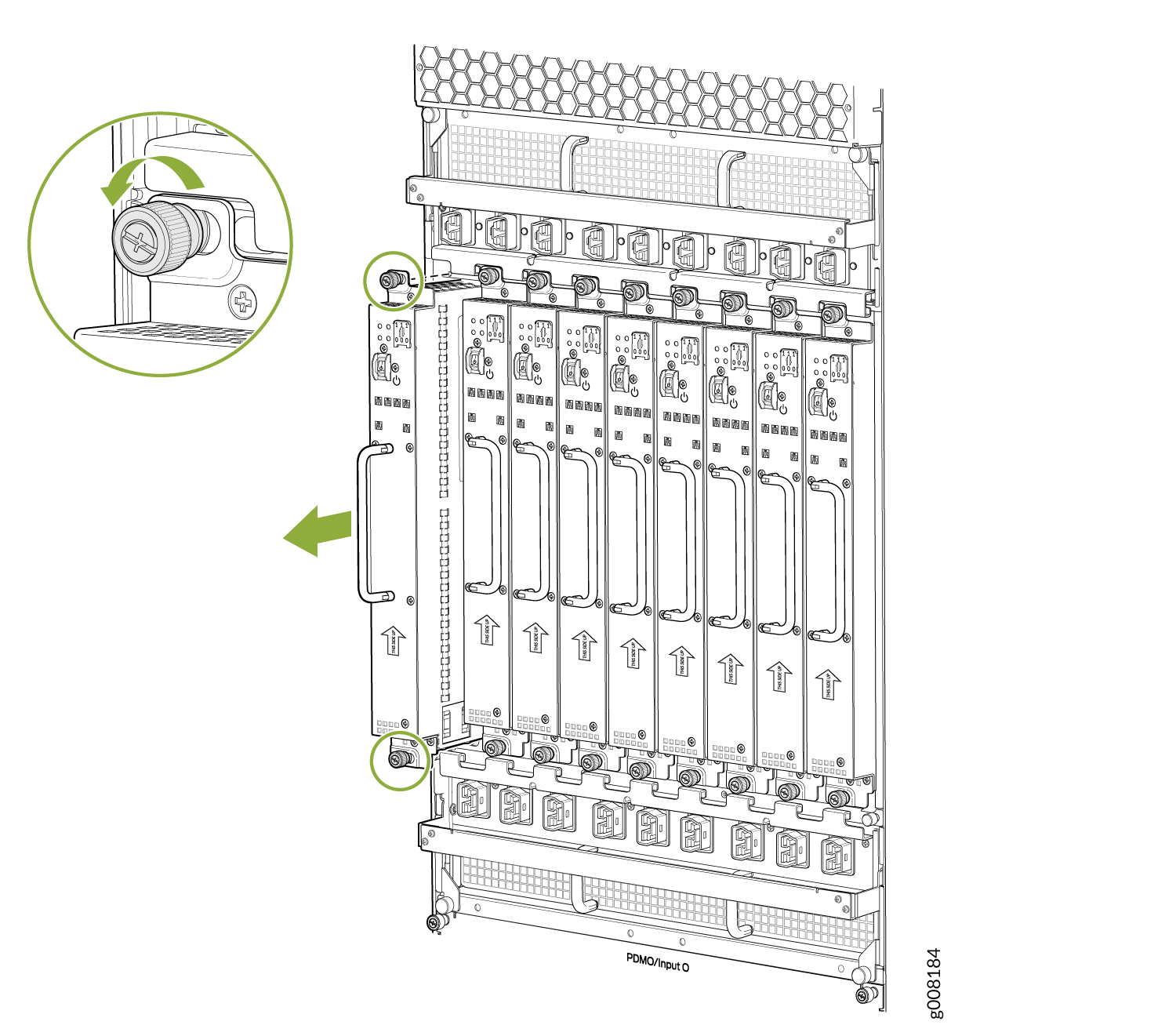

그림 2: AC 전원 공급 장치 모듈 Installing an AC Power Supply Module 설치

자세한 내용은

MX2000 3상 델타 AC 전원 분배 모듈 교체

MX2000 3상 델타 AC 전원 분배 모듈 제거

3단계 델타 AC PDM을 제거하기 전에 다음 사항을 유의하십시오.

경고:

AC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 OFF가 되도록 하려면 AC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
경고:

PDM의 전원 커넥터를 건드리지 마십시오. 위험한 전압을 포함할 수 있습니다.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM 전원을 끄면 서킷 브레이커를 ON 위치로 돌리기 전에 최소 60초 이상 기다려야 합니다.
참고:

MX2008, MX2010 및 MX2020 라우터는 동일한 전원 모듈(AC/DC PSM 및 AC/DC PDM)을 지원합니다.

3상 델타 AC PDM을 제거하려면 다음을 수행합니다.

  1. AC 전원 코드의 전압이 0V 이고 제거 과정에서 코드가 활성화될 가능성이 없는지 확인하십시오.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 스트랩을 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.

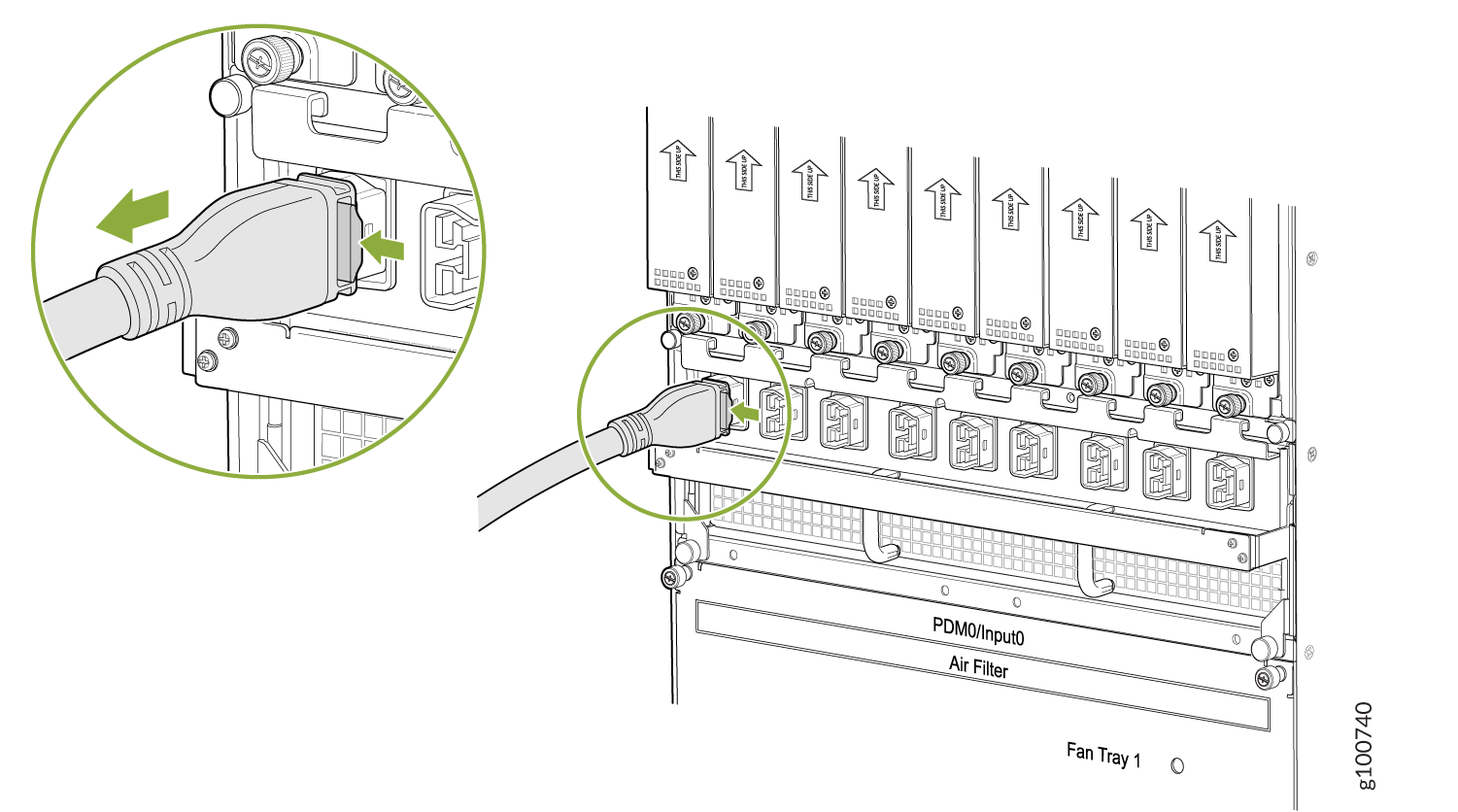

  3. 전원에서 AC 전원 코드( 그림 3 참조)를 뽑습니다.

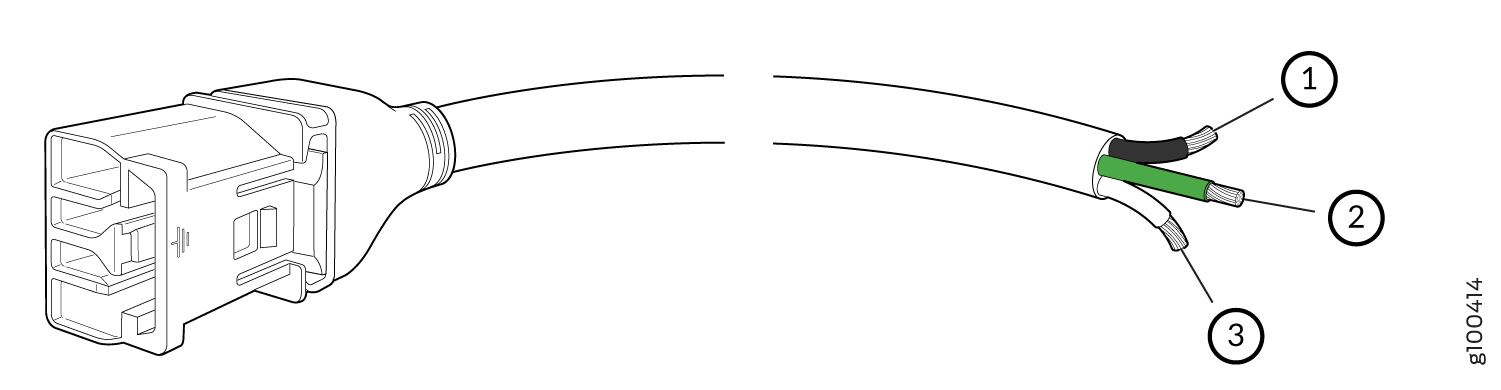

    그림 3: 3상 델타 AC 전원 코드 Three-Phase Delta AC Power Cord
  4. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  5. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  6. 금속 AC 배선 칸의 덮개를 제거합니다.
  7. 3상 델타 AC PDM( 그림 4 참조)의 AC 터미널 블록에서 와이어를 분리하고, 각 입력 터미널 또는 접지 포인트 나사를 느슨하게 하고, 접지 지점 또는 입력 터미널을 형성하는 각 와이어를 제거합니다.

    6개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. C1로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    2. B1로 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    3. A1이라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    4. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    그림 4: 3상 델타 AC 전원 분배 모듈 Disconnecting the Power Cord from a Three-Phase Delta AC Power Distribution Module 에서 전원 코드 분리

    3개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. C2로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    2. B2라고 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    3. A2라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    4. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    참고:

    PDM에 연결되는 슬롯에 따라 3상 델타 AC PDM 터미널 블록이 뒤집습니다.
    참고:

    각 AC 전원 와이어의 색상은 다를 수 있습니다. MX2000 섀시는 위상 회전 시퀀스에 민감하지 않습니다. 시계방향 또는 시계 반대 방향의 섀시가 올바르게 작동합니다.
    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
  8. AC 전원 코드를 PDM에 고정하는 플라스틱 케이블 넥타이를 풀어 주십시오.
  9. AC 전원 코드에서 유지 너트를 풀고 제거합니다.
  10. AC 전원 코드를 금속 배선 칸에서 꺼냅니다.
  11. AC 전원 케이블을 조심스럽게 전환하십시오.
  12. AC PDM에서 AC 전원 코드를 모두 뽑습니다.
  13. PDM 페이스 플레이트의 잠금 레버에서 2개의 캡티브 나사를 완전히 풀어줍니다.
  14. 면판의 양쪽에 있는 잠금 레버를 당겨 PDM을 해제합니다.
  15. PDM 면판의 레버를 잡고 단단히 당깁니다. 섀시에서 중간에 슬라이드합니다( 그림 5, 그림 6 (MX2010), 그림 7 (MX2008 참조).
    주의:

    각 3상 델타 AC PDM의 무게는 약 12lb (5.44kg )입니다. 라우터에서 PDM을 제거할 때 PDM의 전체 중량을 지원할 준비를 하십시오.
  16. 한 손을 PDM 아래에 놓아 지원한 다음 섀시에서 완전히 밀어 넣습니다.

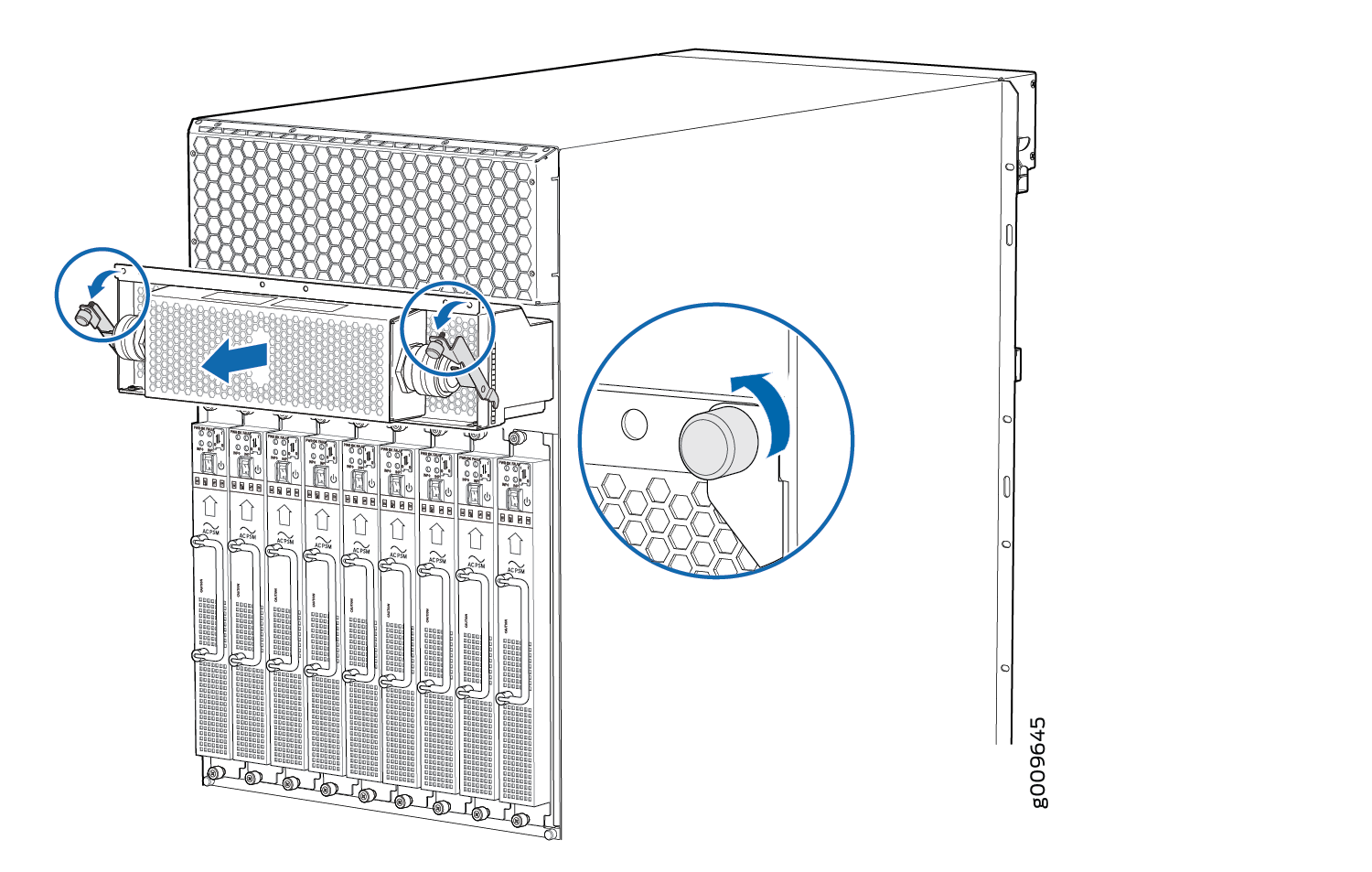

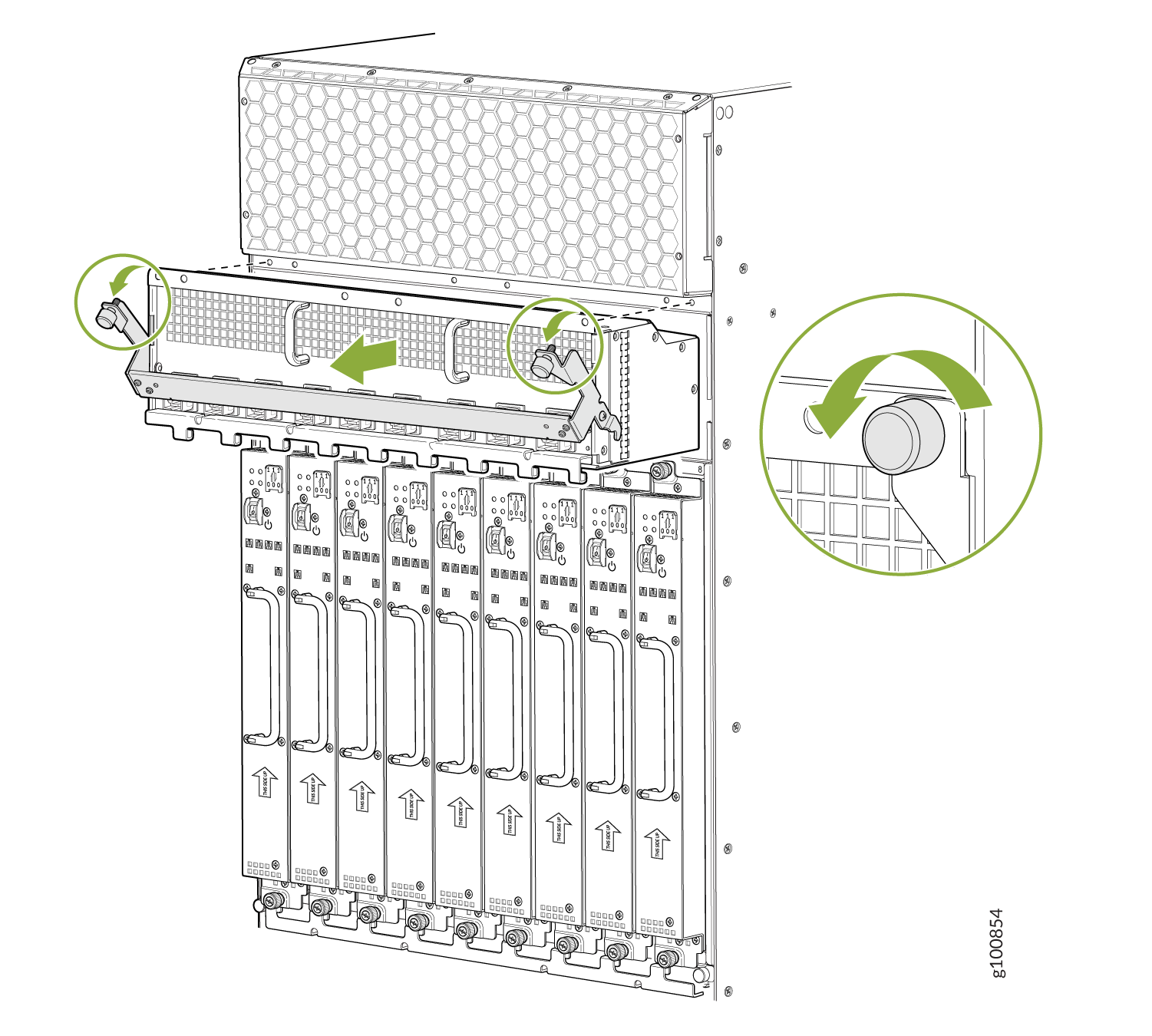

그림 5: 3상 델타 AC 전원 분배 모듈(MX2020 라우터) Removing a Three-Phase Delta AC Power Distribution Module (MX2020 Router) 제거

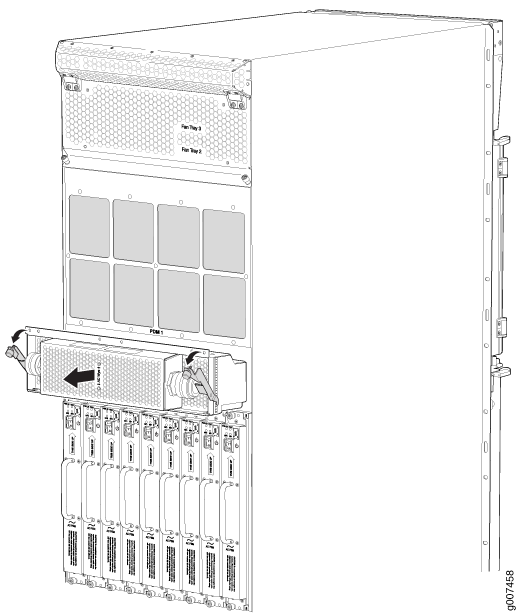

그림 6: 3상 델타 AC 전원 분배 모듈 제거(MX2010 라우터) Removing a Three-Phase Delta AC Power Distribution Module (MX2010 Router)

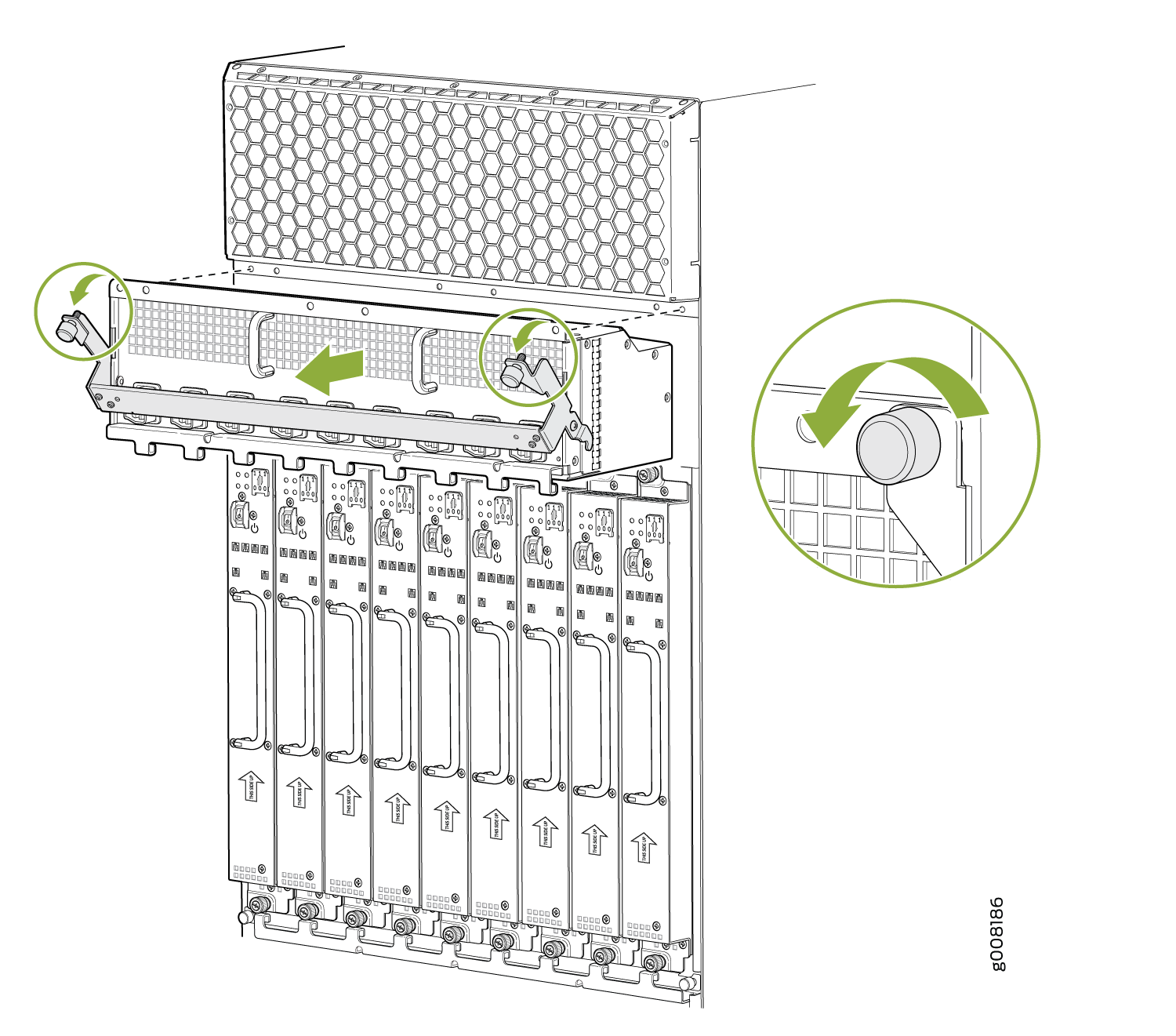

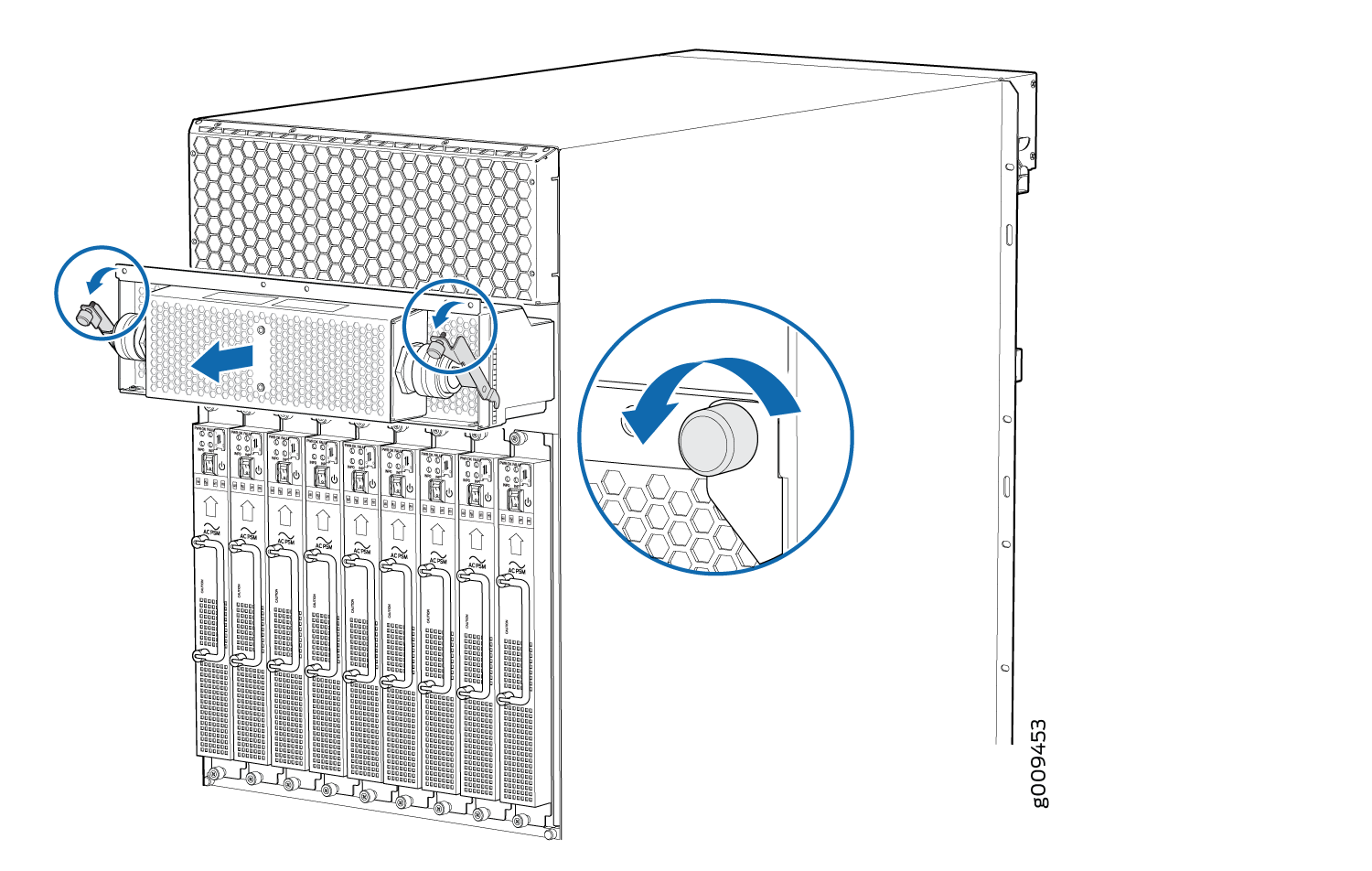

그림 7: 3상 델타 AC 전원 분배 모듈(MX2008 라우터) Removing a Three-Phase Delta AC Power Distribution Module (MX2008 Router) 제거
참고:

AC PDM이 차지하지 않는 각 PDM 슬롯은 PDM 빈 패널로 덮여 있어야 합니다.

자세한 내용은

MX2000 라우터 3상 델타 AC 전원 분배 모듈 설치

3상 델타 AC 전원 분배 모듈(PDM)을 설치하기 전에 다음 사항을 유의하십시오.

경고:

AC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 AC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 회로 브레이커를 오프 위치로 전환하고, 오프 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM에서 전원을 끄면 서킷 브레이커를 다시 켜기 전에 최소 60초 동안 기다려야 합니다.
참고:

PDM은 이중화된 구성으로 핫 스왑 교체가 가능합니다. 그러나 시스템이 가동되는 동안에는 한 유형의 PDM(AC 또는 DC)에서 다른 유형으로 전환할 수 없습니다.

각 3상 델타 AC PDM의 무게는 약 12lb(5.44kg)입니다. 3상 델타 AC PDM을 설치하려면 다음을 수행합니다.

  1. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. [옵션]—DC PDM에서 AC PDM으로 전환하는 경우 , AC와 DC 전원 간 MX2000 라우터 변환 을 참조하십시오. PDU(Power Distribution Unit) 케이지의 내부 바에서 AC로 설정을 변경하는 방법에 대한 지침을 참조하십시오.
  4. 페이스플레이트 양쪽의 잠금식 레버를 정지시킬 때까지 당겨 주십시오.
  5. 양손을 사용하여 저항이 느껴질 때까지 PDM을 섀시에 밀어 넣습니다(참조) 그림 8그림 9, 그림 10).
  6. PDM 페이스플레이트(faceplate)와 접촉할 때까지 잠금 레버를 밀어붙입니다.
  7. 섀시에서 PDM을 보호하기 위해 PDM 페이스 플레이트의 잠금 레버에서 2개의 캡티브 나사를 조입니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  8. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.

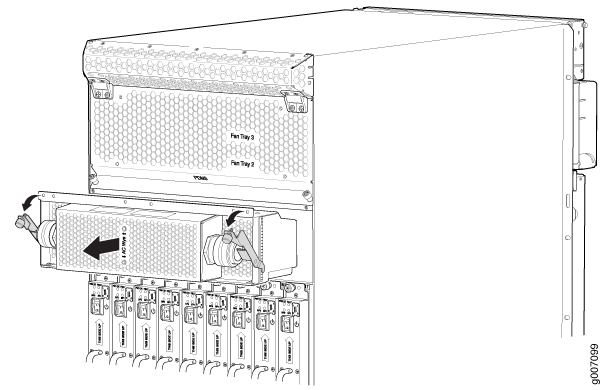

    그림 8: 3상 델타 AC 전원 분배 모듈 설치(MX2020) Installing a Three-Phase Delta AC Power Distribution Module (MX2020)
    그림 9: 3상 델타 AC 전원 분배 모듈 설치(MX2010) Installing a Three-Phase Delta AC Power Distribution Module (MX2010)

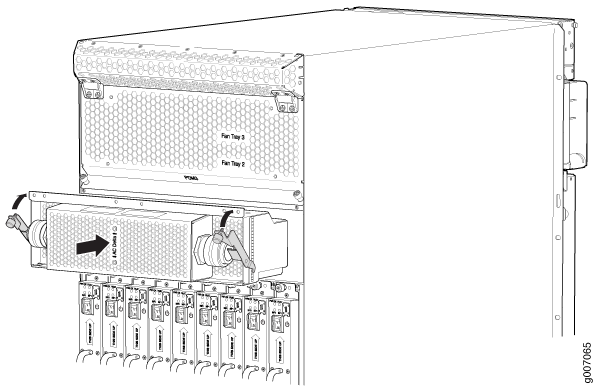

    그림 10: 3상 델타 AC 전원 분배 모듈 설치(MX2008) Installing a Three-Phase Delta AC Power Distribution Module (MX2008)
  9. 금속 AC 배선 칸의 덮개를 제거합니다.
  10. AC 전원 코드에서 유지 너트를 뽑습니다.
  11. 금속 배선실 내부에 고정 너트를 놓습니다.
  12. 유지 너트와 고무 그로멧의 구멍을 통해 AC 전원 코드의 와이어를 삽입합니다.
  13. AC 전원 코드의 와이어를 금속 배선 칸의 구멍을 통해 삽입합니다.
  14. 3상 델타 AC PDM의 AC 터미널 블록에 와이어를 연결합니다( 그림 11 참조). 각 입력 터미널 또는 접지점 나사를 풀고 접지점 또는 입력 터미널에 와이어를 삽입하고 나사를 조여줍니다(승인된 AC 와이어 게이지는 표 1 참조).

    6개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. 유선 레이블 L1 을 A1이라는 입력 터미널에 삽입합니다.

    3. 유선 레이블 L2 를 B1로 표시된 입력 터미널에 삽입합니다.

    4. L3로 표시된 와이어 를 C1로 표시된 입력 터미널에 삽입합니다.

    그림 11: 3상 델타 AC 전원 분배 모듈 Connecting Power to a Three-Phase Delta AC Power Distribution Module 에 전원 연결
    참고:

    PDM에 연결되는 슬롯에 따라 3상 델타 AC PDM 터미널 블록이 뒤집습니다.
    참고:

    각 AC 전원 와이어의 색상은 다를 수 있습니다. MX2000 섀시는 위상 회전 시퀀스에 민감하지 않습니다. 시계방향 또는 시계 반대 방향의 섀시가 올바르게 작동합니다.
    주의:

    유선 레이블 컨피규레이션은 주니퍼 네트웍스가 제공하는 케이블 전용입니다. 자체 케이블을 사용하는 경우 적절한 연결을 사용해야 합니다.

    3개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. L2라는 입력 터미널에 유선 레이블 L1 을 삽입 합니다.

    3. 유선 레이블 L2를 B2 라고 표시된 입력 터미널에 삽입 합니다.

    4. L3로 레이블이 지정된 와이어를 입력 터미널에 C2로 삽입합니다.

    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
    경고:

    금속 덮개를 배선 칸에 다시 설치하기 전에 잘못 유선 PDM으로 인해 발생할 수 있는 입력 전압으로부터 전원 공급 장치를 보호하려면 PDM에 AC 전압을 적용하십시오(PSM 전원 스위치가 꺼져 있는 경우). PDM상의 2개의 LED가 녹색으로 켜져 있는지, AC 터미널 간의 AC 전압이 A1-B1, B1-C1, C1-A1, A2-B2, B2-C2 및 3상 델타 PDM의 C2-A2를 기준으로 측정했을 때 DVM(Digital Voltage Meter)로 측정될 때 264VAC 를 넘지 않는지 확인합니다. 그런 다음 AC 브레이커를 끄면 PDM에서 전원을 제거하고 금속 커버를 설치합니다.
    참고:

    3상 델타 AC 와이어 어셈블리 키트는 주니퍼 네트웍스에서 구입할 수 있습니다.
    표 1: 지원되는 3상 델타 AC 와이어 게이지
    와이어 게이지 설명

    4 x 6-AWG 또는 동급 제품

    4 컨덕트 와이어, 각 와이어는 6-AWG
    참고:

    케이블 클램프가 AC 케이블을 고정할 수 있도록 적절한 게이지 와이어를 사용하는 것이 좋습니다. 더 작은 게이지 배선을 사용하면 케이블 클램프가 제대로 조여지지 않습니다.
    경고:

    전원 연결은 허가된 전기 기술자에 의해서만 이뤄져야 합니다.
  15. 전원 코드 유선 연결이 올바른지 확인합니다.
  16. 유지 너트를 AC 전원 코드에 조여 금속 배선 칸에 고정합니다.
  17. 숫자 2 필립스(+) 나사 드라이버로 금속 AC 배선 칸에 있는 4개의 캡티브 나사를 조입니다.
  18. AC 전원 코드가 라우터 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 그 밟을 수 있는 곳에 드레이프되지 않는지 확인합니다.
  19. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거합니다. 스트랩을 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.
  20. AC 전원 코드 플러그를 전원에 연결합니다.
  21. 고객 사이트 회로 차단기를 켜서 AC 전원 코드의 전압을 제공합니다.
  22. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  23. AC 터미널 블록이 전원을 수신하고 있음을 나타내는 PDM 페이스플레이트상의 LED가 꾸준히 켜져 있는지 확인합니다.

자세한 내용은

MX2008 3상 델타 AC 전원 코드 교체

MX2008 라우터에는 이중 PDM 1개 또는 이중 PDM 2개가 있습니다. 이중화된 PDM의 AC 전원 코드는 핫 삽입 및 핫 탈착이 가능합니다. 이중 PDM의 전원이 늦어지면 다른 PDM은 라우터의 전체 전기 부하를 자동으로 가정합니다. PDM이 하나뿐인 경우 AC 전원 코드를 제거하기 전에 시스템의 전원을 꺼야 합니다.

MX2008 3상 델타 AC 전원 코드 제거

3상 델타 AC 전원 코드를 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거 중인 PDM으로 전환합니다. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레인의 전원 스위치를 오프(O) 위치로 전환합니다.
    참고:

    PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  4. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거하고 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.

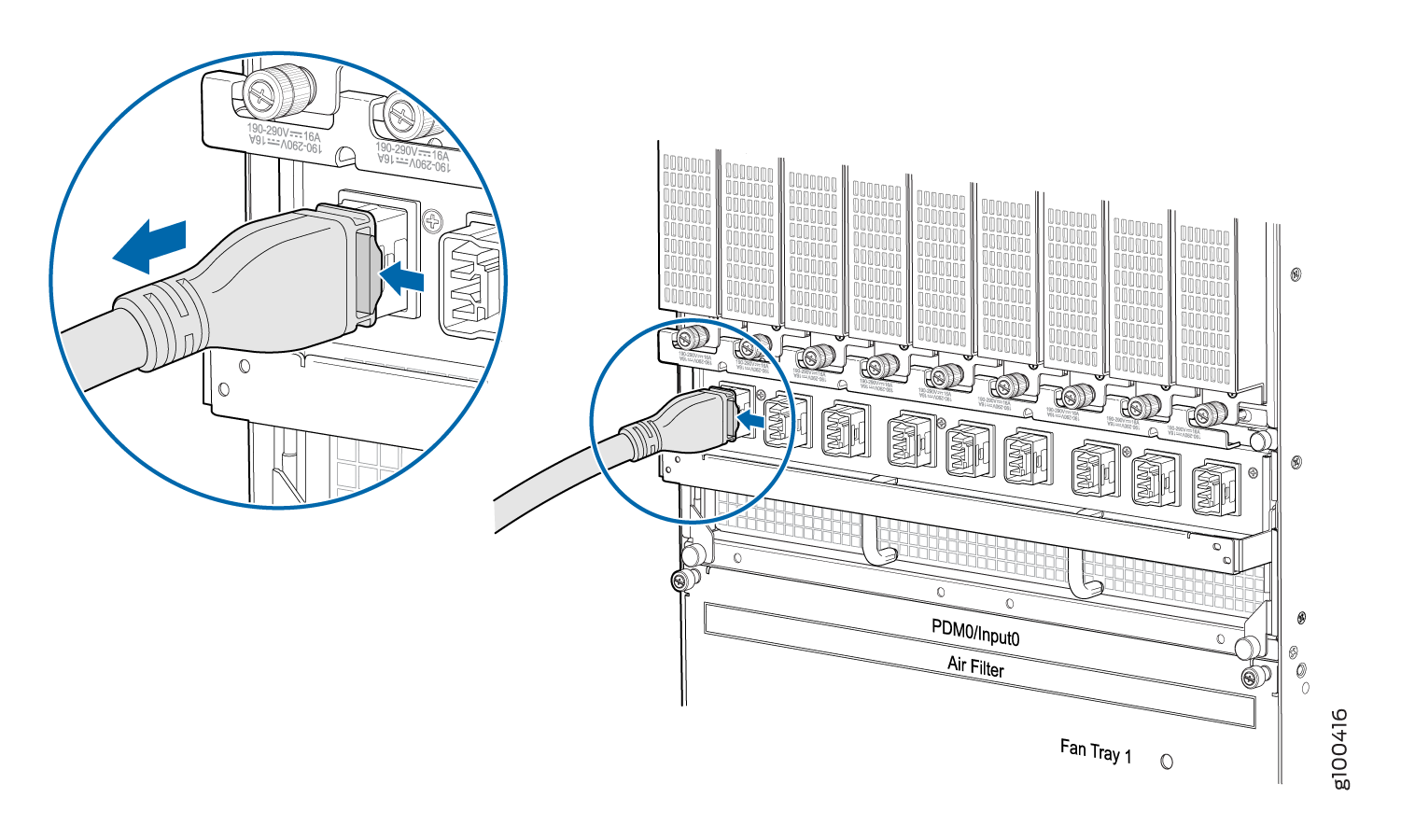

  5. 전원에서 AC 전원 코드( 그림 12 참조)를 끊습니다.
    그림 12: 3상 델타 AC 전원 코드 Three-Phase Delta AC Power Cord
  6. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  7. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  8. 금속 배선 칸의 덮개를 제거합니다.
  9. 3상 델타 AC PDM의 AC 터미널 블록에서 와이어를 분리합니다( 그림 13 참조). 각 입력 터미널 또는 접지 포인트 나사를 풀고 접지점 또는 입력 터미널에서 각 와이어를 제거합니다.
    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.

    6개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. C1로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    2. B1로 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    3. A1이라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    4. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    그림 13: 3상 델타 AC 전원 분배 모듈 Disconnecting the Power Cord from a Three-Phase Delta AC Power Distribution Module 에서 전원 코드 분리

    3개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. C2로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    2. B2라고 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    3. A2라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    4. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    참고:

    PDM에 연결되는 슬롯에 따라 3상 델타 AC PDM 터미널 블록이 뒤집습니다.
  10. AC 전원 코드를 PDM에 고정하는 플라스틱 케이블 넥타이를 풀어 주십시오.
  11. AC 전원 코드에서 유지 너트를 풀고 제거합니다.
  12. AC 전원 코드를 금속 배선 칸에서 꺼냅니다.
  13. AC 전원 케이블을 조심스럽게 전환하십시오.
  14. AC PDM에서 AC 전원 코드를 뽑습니다.

MX2008 3상 델타 AC 전원 코드 설치

3상 델타 AC 전원 코드를 설치하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거 중인 PDM으로 전환합니다. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 모든 PSM 페이스플랫의 전원 스위치를 이 PDM에서만 전원을 공급하는 모든 PSM의 오프(O) 위치로 전환하십시오.
    참고:

    PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  4. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  5. 금속 AC 배선 칸의 덮개를 제거합니다.
  6. AC 전원 코드에서 유지 너트를 뽑습니다.
  7. 금속 배선실 내부에 고정 너트를 놓습니다.
  8. 유지 너트와 고무 그로멧의 구멍을 통해 AC 전원 코드의 와이어를 삽입합니다.
  9. AC 전원 코드의 와이어를 금속 배선 칸의 구멍을 통해 삽입합니다.
  10. 3상 델타 AC PDM의 AC 터미널 블록에 와이어를 연결합니다( 그림 14 참조). 각 입력 터미널 또는 접지점 나사를 풀고 접지점 또는 입력 터미널에 와이어를 삽입하고 나사를 조여줍니다(승인된 AC 와이어 게이지는 표 2 참조).

    6개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. 유선 레이블 L1 을 A1이라는 입력 터미널에 삽입합니다.

    3. 유선 레이블 L2 를 B1로 표시된 입력 터미널에 삽입합니다.

    4. L3로 표시된 와이어 를 C1로 표시된 입력 터미널에 삽입합니다.

    그림 14: 3상 델타 AC 전원 분배 모듈 Connecting Power to a Three-Phase Delta AC Power Distribution Module 에 전원 연결
    참고:

    PDM에 연결되는 슬롯에 따라 3상 델타 AC PDM 터미널 블록이 뒤집습니다.
    참고:

    각 AC 전원 와이어의 색상은 다를 수 있습니다. MX2008 섀시는 위상 회전 순서에 민감하지 않습니다. CW 또는 CCW가 올바르게 작동합니다.
    주의:

    유선 레이블 컨피규레이션은 주니퍼 네트웍스가 제공하는 케이블 전용입니다. 자체 케이블을 사용하는 경우 적절한 연결을 사용해야 합니다.

    3개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. L2라는 입력 터미널에 유선 레이블 L1 을 삽입 합니다.

    3. 유선 레이블 L2를 B2 라고 표시된 입력 터미널에 삽입 합니다.

    4. L3로 레이블이 지정된 와이어를 입력 터미널에 C2로 삽입합니다.

    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
    경고:

    배선실에 금속 덮개를 재설치하기 전에 잘못 유선 PDM으로 인해 발생할 수 있는 입력 전압으로부터 전원 공급장치를 보호하기 위해 PDM에 AC 전압을 적용하여 PDM상의 2개의 LED가 녹색으로 켜지고 AC 터미널 블록 간 AC 전압이 A1-B1, B1-C1, C1-A1, 3상 델타 PDM용 A2-B2, B2-C2 및 C2-A2는 DVM(디지털 전압 계량기)으로 측정했을 때 264VAC 를 넘지 않습니다. 그런 다음 AC 브레이커를 끄고 PDM에 에너지를 공급하지 않고 금속 덮개를 설치하고 모든 AC PSM을 연결합니다.
    참고:

    3상 델타 AC 와이어 어셈블리 키트는 주니퍼 네트웍스에서 구입할 수 있습니다.
    표 2: 지원되는 3상 델타 AC 와이어 게이지
    와이어 게이지 설명

    4 x 6-AWG 또는 동급 제품

    4 컨덕트 와이어, 각 와이어는 6-AWG
    참고:

    케이블 클램프가 AC 케이블을 고정할 수 있도록 적절한 게이지 와이어를 사용하는 것이 좋습니다. 더 작은 게이지 배선을 사용하면 케이블 클램프가 제대로 조여지지 않습니다.
    경고:

    전원 연결은 허가된 전기 기술자에 의해서만 이뤄져야 합니다.
  11. 전원 코드 유선 연결이 올바른지 확인합니다.
  12. 유지 너트를 AC 전원 코드에 조여 금속 배선 칸에 고정합니다.
  13. 숫자 2 필립스(+) 나사 드라이버로 금속 AC 배선 칸에 있는 4개의 캡티브 나사를 조입니다.
  14. AC 전원 코드가 라우터 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 그 밟을 수 있는 곳에 드레이프되지 않는지 확인합니다.
  15. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거합니다. 스트랩을 승인된 사이트 ESD 접지에 연결합니다. 사이트의 지침을 참조하십시오.
  16. AC 전원 코드 플러그를 전원에 연결합니다.
  17. 고객 사이트 회로 차단기를 켜어 AC 전원 코드에 대한 전압을 제공합니다.
  18. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  19. AC 터미널 블록이 전원을 수신하고 있음을 나타내는 PDM 페이스플레이트상의 LED가 꾸준히 켜져 있는지 확인합니다.
  20. PSM의 전원 스위치를 on(|) 위치로 전환하여 라우터 구성 요소에 전원을 공급합니다.
    참고:

    PDM이 전원을 켜면 PDM의 LED, 명령 출력 디스플레이, 크래프트 인터페이스의 LED 디스플레이에 있는 메시지 등 상태 지표가 정상적으로 작동하고 있음을 나타내는 데 최대 60초가 걸릴 수 있습니다. 처음 60초 동안 나타나는 오류 지표는 무시합니다.

자세한 내용은

MX2020 3상 Wye AC 전원 분배 모듈 교체

MX2000 3상 Wye AC 전원 분배 모듈 제거

3단계 wye AC Power Distribution Module(PDM)을 제거하기 전에 다음 사항을 유의하십시오.

경고:

AC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 하려면 AC 회로를 처리하는 패널 보드에서 회로 차단기를 찾아 OFF 위치로 서킷 브레이커를 이동하고 OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
경고:

PDM의 전원 커넥터를 건드리지 마십시오. 위험한 전압을 포함할 수 있습니다.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM에서 전원을 끄면 서킷 브레이커를 다시 켜기 전에 최소 60초 동안 기다려야 합니다.

3단계 wye AC PDM을 제거하려면 다음을 수행합니다.

  1. AC 전원 코드의 전압이 0V 이고 제거 과정에서 코드가 활성화될 가능성이 없는지 확인하십시오.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거하고 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.
  4. 전원에서 AC 전원 코드( 그림 15 참조)를 뽑습니다.
    그림 15: 3상 Wye AC 전원 코드 Three-Phase Wye AC Power Cord
  5. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  6. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  7. 금속 AC 배선 칸의 덮개를 제거합니다.
  8. 3상 wye AC PDM( 그림 16 참조)의 AC 터미널 블록에서 와이어를 분리하고, 각 입력 터미널 또는 접지 포인트 나사를 느슨하게 하고, 접지 지점 또는 입력 터미널에서 각 와이어를 제거합니다.

    6개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. N1로 표시된 입력 터미널에서 N으로 표시된 와이어를 제거합니다.

    2. C1로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    3. B1로 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    4. A1이라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    5. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    그림 16: 3상 Wye AC 전원 분배 모듈 Disconnecting the Power Cord from a Three-Phase Wye AC Power Distribution Module 에서 전원 코드 분리

    3개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. N2라고 표시된 입력 터미널에서 N으로 표시된 와이어를 제거합니다.

    2. C2로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    3. B2라고 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    4. A2라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    5. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    참고:

    3단계 wye AC PDM 터미널 블록은 PDM에 플러그를 꽂을 슬롯에 따라 플리핑됩니다.
    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
  9. AC 전원 코드를 PDM에 고정하는 플라스틱 케이블 넥타이를 풀어 주십시오.
  10. AC 전원 코드에서 유지 너트를 풀고 제거합니다.
  11. AC 전원 코드를 금속 배선 칸에서 꺼냅니다.
  12. AC 전원 케이블을 조심스럽게 전환하십시오.
  13. AC PDM에서 AC 전원 코드를 뽑습니다.
  14. PDM 페이스 플레이트의 잠금 레버에서 2개의 캡티브 나사를 완전히 풀어줍니다.
  15. 면판의 양쪽에 있는 잠금 레버를 당겨 PDM을 해제합니다.
  16. PDM 면판의 레버를 잡고 단단히 당깁니다. 섀시에서 중간에 밀어 넣습니다( 그림 17, 그림 18, 그림 19 참조).
    주의:

    각 3상 와이 AC PDM의 무게는 약 12lb(5.44kg)입니다. 라우터에서 PDM을 제거할 때 PDM의 전체 중량을 지원할 준비를 하십시오.
  17. 한 손을 PDM 아래에 놓아 지원한 다음 섀시에서 완전히 밀어 넣습니다.
그림 17: MX2020 3상 Wye AC PDM Removing an MX2020 Three-Phase Wye AC PDM 제거
그림 18: MX2010 3상 Wye AC 전원 분배 모듈 Removing an MX2010 Three-Phase Wye AC Power Distribution Module 제거
그림 19: MX2008 3상 Wye AC 전원 분배 모듈 Removing an MX2008 Three-Phase Wye AC Power Distribution Module 제거
참고:

AC PDM이 차지하지 않는 각 PDM 슬롯은 PDM 빈 패널로 덮여 있어야 합니다.

MX2000 라우터 3상 Wye AC 전원 분배 모듈 설치

각 3상 와이 AC PDM의 무게는 약 12lb(5.44kg)입니다. 3단계 wye AC PDM을 설치하려면 다음을 수행합니다.

경고:

AC 전원 절차를 수행하기 전에 AC 회로에서 전원이 제거되는지 확인합니다. 모든 전원이 꺼지도록 AC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 회로 브레이커를 오프 위치로 전환하고, 오프 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM에서 전원을 끄면 서킷 브레이커를 다시 켜기 전에 최소 60초 동안 기다려야 합니다.
참고:

PDM은 이중화된 구성으로 핫 스왑 교체가 가능합니다. 그러나 시스템이 실행되는 동안 DC 구성으로 변환할 수는 없습니다.
  1. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. [옵션]—DC PDM에서 AC PDM으로 전환하는 경우 , AC와 DC 전원 간 MX2000 라우터 변환 을 참조하십시오. PDU(Power Distribution Unit) 케이지의 내부 바에서 AC로 설정을 변경하는 방법에 대한 지침을 참조하십시오.
  4. 페이스플레이트 양쪽의 잠금식 레버를 정지시킬 때까지 당겨 주십시오.
  5. 양손을 사용하여 저항력이 느낄 때까지 PDM을 섀시에 밀어 넣습니다( 그림 20, 그림 21 또는 그림 22 참조).
    그림 20: 3단계 Wye AC PDM 설치(MX2020) Installing a Three-Phase Wye AC PDM (MX2020)
    그림 21: 3상 Wye AC PDM 설치(MX2010) Installing a Three-Phase Wye AC PDM (MX2010)
    그림 22: 3상 Wye AC PDM 설치(MX2008) Installing an Three-Phase Wye AC PDM (MX2008)
  6. 잠금 레버가 PDM 페이스플레이트와 접촉할 때까지 완전히 밀어붙입니다.
  7. 섀시에서 PDM을 보호하기 위해 PDM 페이스 플레이트의 잠금 레버에서 2개의 캡티브 나사를 조입니다.
  8. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  9. 금속 AC 배선 칸의 덮개를 제거합니다.
  10. AC 전원 코드에서 유지 너트를 뽑습니다.
  11. 금속 배선실 내부에 고정 너트를 놓습니다.
  12. 유지 너트와 고무 그로멧의 구멍을 통해 AC 전원 코드의 와이어를 삽입합니다.
  13. AC 전원 코드의 와이어를 금속 배선 칸의 구멍을 통해 삽입합니다.
  14. 3상 wye AC PDM의 AC 터미널 블록에 와이어를 연결합니다( 그림 23 참조). 각 입력 터미널 또는 접지점 나사를 풀어 접지점 또는 입력 터미널에 와이어를 삽입하고 나사를 조입니다(승인된 AC 와이어 게이지는 표 3 참조).

    6개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. 유선 레이블 L1 을 A1이라는 입력 터미널에 삽입합니다.

    3. 유선 레이블 L2 를 B1로 표시된 입력 터미널에 삽입합니다.

    4. L3로 표시된 와이어 를 C1로 표시된 입력 터미널에 삽입합니다.

    5. N1로 표시된 입력 터미널에 N으로 표시된 와이어를 삽입합니다.

    그림 23: 3상 Wye AC 전원 분배 모듈 Connecting Power to a Three-Phase Wye AC Power Distribution Module 에 전원 연결
    참고:

    PDM에 연결되는 슬롯에 따라 3단계 wye AC PDM 터미널 블록이 뒤집습니다.
    참고:

    각 AC 전원 와이어의 색상은 다를 수 있습니다. MX2000 섀시는 위상 회전 순서에 민감하지 않습니다. CW 또는 CCW가 올바르게 작동합니다.
    주의:

    유선 레이블 컨피규레이션은 주니퍼 네트웍스가 제공하는 케이블 전용입니다. 자체 케이블을 사용하는 경우 적절한 연결을 사용해야 합니다.

    3개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. L2라는 입력 터미널에 유선 레이블 L1 을 삽입 합니다.

    3. 유선 레이블 L2를 B2 라고 표시된 입력 터미널에 삽입 합니다.

    4. L3로 레이블이 지정된 와이어를 입력 터미널에 C2로 삽입합니다.

    5. N2로 표시된 입력 터미널에 N으로 표시된 와이어를 삽입합니다.

    경고:

    잘못 유선 PDM으로 인해 발생할 수 있는 입력 전압으로부터 전원 공급 장치를 보호하기 위해 배선 칸에 금속 덮개를 다시 설치하기 전에 PDM에 AC 전압을 적용(해체된 PSM)에 AC 전압을 적용하여 PDM상의 2개의 LED가 녹색으로 켜지고 AC 터미널 블록 A1-N1, B1-N1, C1-N1 사이의 AC 전압이 녹색이 되도록 합니다. 3상 Wye PDM용 A2-N2, B2-N2 및 C2-N2는 DVM(디지털 전압 계량기)으로 측정했을 때 264VAC를 넘지 않습니다. 그런 다음 AC 브레이커의 PDM 활성화 해제를 해제하고 금속 덮개를 설치하고 모든 AC PSM을 연결합니다.
    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
    참고:

    주니퍼 네트웍스에서 3단계 wye AC 와이어 어셈블리 키트를 구입할 수 있습니다.
    표 3: 지원되는 3상 Wye AC 와이어 게이지
    와이어 게이지 설명

    5 x 10-AWG 또는 동급 제품

    5개 컨덕트 와이어, 각 유선은 10-AWG
    참고:

    케이블 클램프가 AC 케이블을 고정할 수 있도록 적절한 게이지 와이어를 사용하는 것이 좋습니다. 더 작은 게이지 배선을 사용하면 케이블 클램프가 제대로 조여지지 않습니다.
    경고:

    전원 연결은 허가된 전기 기술자에 의해서만 이뤄져야 합니다.
  15. 전원 코드 유선 연결이 올바른지 확인합니다.
  16. 유지 너트를 AC 전원 코드에 조여 금속 배선 칸에 고정합니다.
  17. 금속 PDM 배선 커버를 다시 설치하고 숫자 2 Phillips (+) 드라이버로 금속 AC 배선 칸에 4 개의 캡티브 나사를 조입니다.
  18. AC 전원 코드가 라우터 구성 요소에 대한 액세스를 건드리거나 차단하지 않으며, 사용자가 그 위에 닿을 수 있는 곳을 드레이프하지 않는지 확인합니다.
  19. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거합니다. 스트랩을 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.
  20. AC 전원 코드 플러그를 전원에 연결합니다.
  21. 고객 사이트 회로 차단기를 켜서 AC 전원 코드의 전압을 제공합니다.
  22. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  23. AC 터미널 블록이 전원을 수신하고 있음을 나타내는 PDM 페이스플레이트상의 LED가 꾸준히 켜져 있는지 확인합니다.

자세한 내용은

MX2008 3상 Wye AC 전원 코드 교체

MX2008 라우터에는 이중 PDM 1개 또는 이중 PDM 2개가 있습니다. 이중화된 PDM의 AC 전원 공급 코드는 핫 삽입 및 핫 탈착이 가능합니다. 이중 PDM의 전원이 늦어지면 다른 PDM은 라우터의 전체 전기 부하를 자동으로 가정합니다. PDM이 하나뿐인 경우 AC 전원 공급 코드를 제거하기 전에 시스템의 전원을 꺼야 합니다.

MX2008 3상 Wye AC 전원 코드 제거

3단계 와이 AC 전원 코드를 제거하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거 중인 PDM으로 전환합니다. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레인의 전원 스위치를 오프(O) 위치로 전환합니다.
    참고:

    PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  4. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거하고 승인된 사이트 ESD 접지 지점에 연결합니다. 사이트의 지침을 참조하십시오.
  5. 전원에서 AC 전원 코드( 그림 24 참조)를 뽑습니다.
    그림 24: 3상 Wye AC 전원 공급 Three-Phase Wye AC Power Supply Cord 코드
  6. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  7. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  8. 금속 AC 배선 칸의 덮개를 제거합니다.
  9. 3상 wye AC PDM의 AC 터미널 블록에서 와이어를 분리합니다( 그림 25 참조). 각 입력 터미널 또는 접지 포인트 나사를 풀고 접지점 또는 입력 터미널에서 각 와이어를 제거합니다.
    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm) Allen 렌치를 5/16인치 나사로 사용하십시오.

    6개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. N1로 표시된 입력 터미널에서 N으로 표시된 와이어를 제거합니다.

    2. C1로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    3. B1로 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    4. A1이라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    5. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    그림 25: 3상 Wye AC 전원 분배 모듈 Disconnecting the Power Cord from a Three-Phase Wye AC Power Distribution Module 에서 전원 코드 분리

    3개의 PSM을 제공하는 터미널 블록에서 와이어를 제거하려면 다음을 수행합니다.

    1. N2라고 표시된 입력 터미널에서 N으로 표시된 와이어를 제거합니다.

    2. C2로 표시된 입력 터미널에서 유선 레이블 L3를 제거합니다.

    3. B2라고 표시된 입력 터미널에서 유선 레이블 L2를 제거합니다.

    4. A2라는 입력 터미널에서 유선 레이블 L1을 제거합니다.

    5. GND에 표시된 접지점에서 접지 와이어를 제거합니다.

    참고:

    PDM에 연결되는 슬롯에 따라 3단계 wye AC PDM 터미널 블록이 뒤집습니다.
  10. AC 전원 코드를 PDM에 고정하는 플라스틱 케이블 넥타이를 풀어 주십시오.
  11. AC 전원 코드에서 유지 너트를 풀고 제거합니다.
  12. AC 전원 코드를 금속 배선 칸에서 꺼냅니다.
  13. AC 전원 케이블을 조심스럽게 전환하십시오.
  14. AC PDM에서 AC 전원 코드를 뽑습니다.

MX2008 3상 Wye AC 전원 코드 설치

3단계 와이 AC 전원 코드를 설치하려면 다음을 수행합니다.

  1. 고객 사이트 회로 차단기를 제거 중인 PDM으로 전환합니다. AC 전원 코드의 전압이 0V 이고 설치 과정에서 코드가 활성화될 가능성이 없는지 확인해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레이트의 모든 전원 스위치를 오프(O) 위치로 전환합니다.
    참고:

    PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.
  4. 번호 2 Phillips (+) 드라이버로 AC 터미널 블록을 보호하는 금속 배선 칸의 덮개에 있는 4개의 나사를 느슨하게 하십시오.
  5. 금속 AC 배선 칸의 덮개를 제거합니다.
  6. AC 전원 코드에서 유지 너트를 뽑습니다.
  7. 금속 배선실 내부에 고정 너트를 놓습니다.
  8. AC 전원 코드의 와이어를 금속 배선 칸의 구멍을 통해 삽입합니다.
  9. 유지 너트를 AC 전원 코드에 조여 금속 배선 칸에 고정합니다.
  10. 3상 델타 AC PDM의 AC 터미널 블록에 와이어를 연결합니다( 그림 26 참조). 각각의 입력 터미널 또는 접지점 나사를 풀어 접지점 또는 입력 터미널에 와이어를 삽입하고 나사를 조입니다(승인된 AC 와이어 게이지는 표 4 참조).

    6개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. 유선 레이블 L1 을 A1이라는 입력 터미널에 삽입합니다.

    3. 유선 레이블 L2 를 B1로 표시된 입력 터미널에 삽입합니다.

    4. L3로 표시된 와이어 를 C1로 표시된 입력 터미널에 삽입합니다.

    5. N1로 표시된 입력 터미널에 N으로 표시된 와이어를 삽입합니다.

    그림 26: 3상 Wye AC 전원 분배 모듈 Connecting Power to a Three-Phase Wye AC Power Distribution Module 에 전원 연결
    참고:

    PDM에 연결되는 슬롯에 따라 3단계 wye AC PDM 터미널 블록이 뒤집습니다.
    참고:

    각 AC 전원 와이어의 색상은 다를 수 있습니다. MX2008 섀시는 위상 회전 순서에 민감하지 않습니다. CW 또는 CCW가 올바르게 작동합니다.
    주의:

    유선 레이블 컨피규레이션은 주니퍼 네트웍스가 제공하는 케이블 전용입니다. 자체 케이블을 사용하는 경우 적절한 연결을 사용해야 합니다.

    3개의 PSM을 제공하는 터미널 블록에 와이어를 삽입하려면 다음을 수행합니다.

    1. 접지점 레이블 GND에 접지 와이어를 삽입합니다.

    2. L2라는 입력 터미널에 유선 레이블 L1 을 삽입 합니다.

    3. 유선 레이블 L2를 B2 라고 표시된 입력 터미널에 삽입 합니다.

    4. L3로 레이블이 지정된 와이어를 입력 터미널에 C2로 삽입합니다.

    5. N2로 표시된 입력 터미널에 N으로 표시된 와이어를 삽입합니다.

    참고:

    터미널 연결에는 슬롯 나사 또는 헥스 나사가 있습니다. 슬롯이 있는 나사에는 1/4인용 슬롯 나사 드라이버가 있습니다. 5/32인치(4mm ) Allen 렌치를 5/16인치 나사로 사용하십시오.
    경고:

    잘못 유선 PDM으로 인해 발생할 수 있는 입력 전압으로부터 전원 공급 장치를 보호하기 위해 배선 칸에 금속 덮개를 다시 설치하기 전에 PDM에 AC 전압을 적용(해체된 PSM)에 AC 전압을 적용하여 PDM상의 2개의 LED가 녹색으로 켜지고 AC 터미널 블록 A1-N1, B1-N1, C1-N1 사이의 AC 전압이 녹색이 되도록 합니다. 3상 Wye PDM용 A2-N2, B2-N2 및 C2-N2는 DVM(디지털 전압 계량기)으로 측정했을 때 264VAC 를 넘지 않습니다. 그런 다음 AC 브레이커를 끄고 PDM에 에너지를 공급하지 않고 금속 덮개를 설치하고 모든 AC PSM을 연결합니다.
    참고:

    주니퍼 네트웍스에서 3단계 wye AC 와이어 어셈블리 키트를 구입할 수 있습니다.
    표 4: 지원되는 3상 Wye AC 와이어 게이지
    와이어 게이지 설명

    5 x 10-AWG 또는 동급 제품

    5개 컨덕트 와이어, 각 유선은 10-AWG
    참고:

    케이블 클램프가 AC 케이블을 고정할 수 있도록 적절한 게이지 와이어를 사용하는 것이 좋습니다. 더 작은 게이지 배선을 사용하면 케이블 클램프가 제대로 조여지지 않습니다.
    경고:

    전원 연결은 허가된 전기 기술자에 의해서만 이뤄져야 합니다.
  11. 전원 코드 유선 연결이 올바른지 확인합니다.
  12. 금속 PDM 배선 커버를 다시 설치하고 숫자 2 Phillips (+) 드라이버로 금속 AC 배선 칸에 4 개의 캡티브 나사를 조입니다.
  13. AC 전원 코드가 라우터 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 그 밟을 수 있는 곳에 드레이프되지 않는지 확인합니다.
  14. 섀시의 ESD 지점에서 ESD 접지 스트랩을 제거합니다. 스트랩을 승인된 사이트 ESD 접지에 연결합니다. 사이트의 지침을 참조하십시오.
  15. AC 전원 코드 플러그를 전원에 연결합니다.
  16. 고객 사이트 회로 차단기를 켜어 AC 전원 코드에 대한 전압을 제공합니다.
  17. 승인된 사이트 ESD 접지 지점에서 ESD 접지 스트랩을 제거합니다. 사이트의 지침을 참조하십시오. 섀시의 ESD 지점 중 하나에 스트랩을 다시 연결합니다.
  18. AC 터미널 블록이 전원을 수신하고 있음을 나타내는 PDM 페이스플레이트상의 LED가 꾸준히 켜져 있는지 확인합니다.
  19. PSM의 전원 스위치를 on(|) 위치로 전환하여 라우터 구성 요소에 전원을 공급합니다.
    참고:

    PDM이 전원을 켜면 PDM의 LED, 명령 출력 디스플레이, 크래프트 인터페이스의 LED 디스플레이에 있는 메시지 등 상태 지표가 정상적으로 작동하고 있음을 나타내는 데 최대 60초가 걸릴 수 있습니다. 처음 60초 동안 나타나는 오류 지표는 무시합니다.

자세한 내용은

MX2008 DC 전원 공급 장치 모듈 교체(-48V)

MX2008 DC 전원 공급 장치 모듈 제거(-48V)

PSM을 제거하기 전에 다음 사항을 유의하십시오.

주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.

DC PSM을 제거하려면( 그림 27 참조):

참고:

DC PSM은 핫 스왑 교체 가능하며 최소한의 PSM이 설치됩니다.

  1. 하나의 PSM이 설치되고 작동하면 전원 스위치를 오프(O) 위치로 전환하여 추가 PSM을 제거합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레이트에서 2개의 캡티브 나사를 풀어줍니다.
  4. 한 손으로 PSM 면판의 손잡이를 잡으면서 다른 손으로 PSM을 섀시에서 멀리 안내하십시오.
  5. PSM을 섀시에서 바로 꺼냅니다.
    경고:

    PSM 뒷면의 전원 커넥터를 건드리지 마십시오. 그들은 손상 될 수 있습니다.
  6. PSM 모듈을 항정성 가방에 넣습니다.
    참고:

    DC PSM이 차지하지 않는 각 PSM 슬롯은 PSM 빈 패널로 덮여 있어야 합니다.
그림 27: MX2008 라우터에서 DC 전원 공급 모듈(-48V) 제거 Removing a DC Power Supply Module (-48 V) from the MX2008 Router

MX2008 DC 전원 공급 장치 모듈 설치(-48V)

PSM을 설치하기 전에 다음 사항을 유의하십시오.

참고:

DC PSM은 최소 수의 PSM을 설치하고 운영할 때 핫 스왑 교체가 가능합니다.
경고:

DC PSM에는 DC 라인을 라우터와 물리적으로 분리할 수 있는 회로 차단기가 없습니다. DC 피드가 PDM에 연결되면 DC 전압이 항상 전원 미드플레인에 존재하며 전원 미드플레인의 PSM 커넥터에 분산됩니다.
주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM에 전원을 공급한 후, 60초 이상 기다렸다가 전원을 끄십시오.

DC PSM을 설치하려면( 그림 28 참조):

  1. 하나의 PSM이 설치되고 작동하면 전원 공급 스위치가 오프(O) 또는 온(|) 위치에 있는 추가 PSM을 설치합니다.
    주의:

    PSM이 하나만 설치되고 작동되는 경우 전원 공급장치 스위치는 오프(O) 위치에 위치해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 한 손으로 PSM 페이스 플레이트의 손잡이를 잡으면서 다른 손으로 전원 공급 장치 모듈을 섀시로 안내하십시오.
  4. PSM 페이스플레이트에서 캡티브 나사를 조입니다.
  5. 전원 스위치를 켜고(|) 위치로 켭니다.
  6. PWR OK LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.
그림 28: DC 전원 공급 장치 모듈 Installing a DC Power Supply Module 설치

자세한 내용은

MX2008 DC 전원 분배 모듈 케이블 교체(-48V)

MX2008 DC 전원 분배 모듈 케이블 분리

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.

DC PDM을 위한 전원 케이블의 연결을 끊려면 다음을 수행합니다.

  1. PDM을 제거할 수 있도록 전용 고객 사이트 회로 차단기를 꺼 주십시오. ESD에 대한 사이트의 절차를 따르십시오.
  2. DC 전원 케이블 리드의 전압이 0V 이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  3. PDM의 –48V LED가 켜지지 않는지 확인합니다.
  4. 외부 DC 전원에서 전원 케이블을 분리합니다.
  5. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.

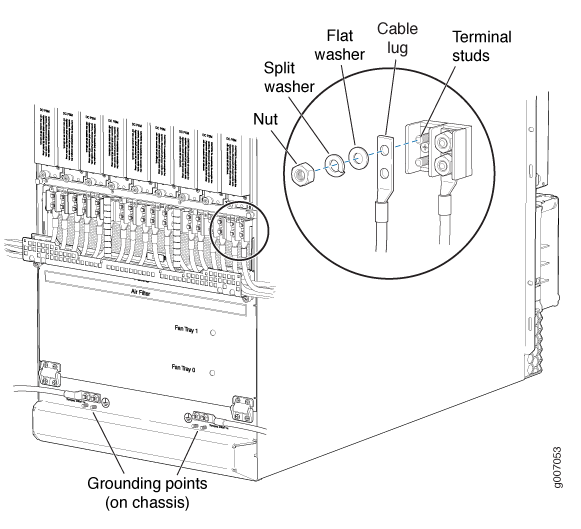

  6. 면판의 터미널 스터드를 보호하는 투명한 플라스틱 커버를 제거합니다.
  7. 각 터미널 스터드에서 너트와 워셔를 제거합니다. (7/16인치. [11mm ] 너트 드라이버 또는 소켓 렌치를 사용하십시오.)
  8. 터미널 스텁에서 케이블 러그를 분리합니다.
  9. 전원 케이블을 조심스럽게 전환하십시오.
  10. 면판의 터미널 스텁을 보호하는 투명 플라스틱 커버를 교체합니다.

MX2008 DC 전원 분배 모듈 케이블 연결(-48V)

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.

DC PDM을 위한 전원 케이블을 연결하려면 다음을 수행합니다.

  1. MX2008 DC 전원(-48V) 시스템 전기 사양에 정의된 사양을 충족하는 교체 전원 케이블을 찾습니다.
  2. 라이선스를 소지한 전기 기술자가 케이블 러그를 교체 전원 케이블에 연결했는지 확인합니다.
  3. –48V LED가 꺼져 있는지 확인합니다.
  4. 먼저 플랫 세탁기를 사용하여 터미널 스텁에 전원 케이블 러그를 고정한 다음 분할 세탁기를 사용하여 마지막으로 너트로 고정합니다. 23lb-in 사이에 적용합니다. (2.6 Nm) 및 25lb-in . (2.8 Nm) 각 너트에 토크( 그림 29 참조). 너트를 과도하게 꽉 늦지 마십시오. (7/16-in. [11mm )] 토크 제어 드라이버 또는 소켓 렌치를 사용하십시오.)
    주의:

    너트를 조일 때 각 전원 케이블 러그 시트가 터미널 블록의 표면에 플러시되는지 확인합니다. 각 너트가 터미널 스터드에 올바르게 스레드되는지 확인합니다. 너트는 처음 터미널 스터드에 배치 될 때 손가락으로 자유롭게 회전 할 수 있어야합니다. 너트가 부적절하게 스레드되었을 때 너트에 설치 토크를 적용하면 터미널 스터드가 손상될 수 있습니다.
    주의:

    DC PDM의 터미널 스터드의 최대 토크 등급은 25lb-in입니다. (33.89 Nm). 과도한 토크를 적용하면 터미널 스텁이 손상될 수 있습니다. DC PDM 터미널 스터드에 대한 너트를 조이려면 토크 제어 드라이버 또는 소켓 렌치만 사용하십시오.
    그림 29: 전원 케이블을 DC 전원 분배 모듈 Connecting Power Cables to the DC Power Distribution Module 에 연결
  5. 양수 및 음수 DC 전원 케이블을 플라스틱 케이블 구속 커버를 통해 라우팅합니다. 케이블이 라우터 구성 요소에 닿거나 방해하지 않도록 해야 합니다.
  6. DC 전원 케이블이 올바르게 연결되어 있는지, 라우터 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사용자가 이동 가능한 곳을 드레이프하지 않는지 확인합니다.
  7. 전원 케이블을 DC 전원에 연결합니다.
  8. PDM에 대한 전용 고객 사이트 회로 차단기를 켭니다.
  9. PDM의 –48V LED가 꾸준히 켜져 있는지 확인합니다.
  10. 각 DC 전원 입력 소스에서 DC 서킷 브레이커를 ON 위치로 이동하기 전에 중앙 위치로 전환합니다.
    참고:

    브레이커를 너무 빨리 이동하면 회로 브레이커가 OFF 위치로 다시 반송될 수 있습니다.

    PDM 페이스플레이트에서 LED 상태를 관찰합니다. PDM이 올바르게 설치되어 정상적으로 작동하는 경우 –48V LED가 녹색으로 변합니다.

자세한 내용은

MX2000 DC 전원 공급 장치 모듈 교체(240V 중국)

MX2000 라우터 DC 전원 공급 장치 모듈 제거(240V 중국)

PSM을 제거하기 전에 다음 사항을 유의하십시오.

주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.

DC PSM을 제거하려면( 그림 30 및 그림 30 참조):

참고:

구성에 따라 DC PSM의 최소 변경 개수
  1. 하나의 PSM이 설치되고 작동하면 전원 스위치를 오프(O) 위치로 전환하여 추가 PSM을 제거합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레이트에서 2개의 캡티브 나사를 풀어줍니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  4. 한 손으로 PSM 면판의 손잡이를 잡으면서 다른 손으로 PSM을 섀시에서 멀리 안내하십시오.
  5. PSM을 섀시에서 바로 꺼냅니다.
    경고:

    손상을 방지하기 위해 PSM 뒷면의 전원 커넥터에 닿지 마십시오.
  6. PSM 모듈을 항정성 가방에 넣습니다.
    참고:

    DC PSM이 차지하지 않는 각 PSM 슬롯은 PSM 빈 패널로 덮여 있어야 합니다.
그림 30: MX2000 라우터 DC 전원 공급 장치 모듈 제거(240V 중국) Removing an MX2000 Router DC Power Supply Module (240 V China)

자세한 내용은

MX2000 라우터 DC 전원 공급 장치 모듈 설치(240V 중국)

DC PSM(240V China)을 설치하기 전에 다음 사항을 유의하십시오.

참고:

DC PSM은 최소 수의 PSM을 설치하고 운영할 때 핫 스왑 교체가 가능합니다.
경고:

DC PSM에는 DC 전류와 라우터의 물리적으로 연결을 끊을 수 있는 회로 차단기가 없습니다. DC 피드가 PDM에 연결되면 DC 전압이 항상 전원 미드플레인에 존재하며 전원 미드플레인의 PSM 커넥터에 분산됩니다.
주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM에 전원을 공급한 후, 60초 이상 기다렸다가 전원을 끄십시오.

DC PSM을 설치하려면( 그림 31 참조):

  1. 하나의 PSM이 설치되고 작동하면 전원 공급 스위치가 오프(O) 또는 온(|) 위치에 있는 추가 PSM을 설치합니다.
    주의:

    PSM이 하나만 설치되고 작동되는 경우 전원 공급장치 스위치는 오프(O) 위치에 위치해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 한 손으로 PSM 페이스 플레이트의 손잡이를 잡으면서 다른 손으로 전원 공급 장치 모듈을 섀시로 안내하십시오.
  4. PSM 페이스플레이트에서 캡티브 나사를 조입니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  5. 전원 스위치를 켜고(|) 위치로 켭니다.
  6. PWR OK LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.
그림 31: DC 전원 공급 장치 모듈 설치(240V 중국) Installing a DC Power Supply Module (240 V China)

자세한 내용은

MX2000 DC 전원 분배 모듈 교체(240V 중국)

MX2000 라우터 DC 전원 분배 모듈 제거(240V 중국)

PDM을 제거하기 전에 다음 사항을 유의하십시오.

참고:

최소 PDM 수는 항상 라우터에 있어야 합니다.
경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM에서 전원을 끄면 서킷 브레이커를 다시 켜기 전에 최소 60초 동안 기다려야 합니다.
  1. PDM을 제거할 전용 고객 사이트 회로 차단기를 끄기. ESD에 대한 사이트의 절차를 따르십시오.
  2. DC 전원 케이블 리드의 전압이 0V 이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  3. 제거할 PDM의 LED가 켜지지 않는지 확인합니다.
  4. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  5. 전원 입력 소스의 DC 서킷 브레이커를 OFF 위치로 이동합니다.
  6. PDM의 한쪽 끝에서 시작하여 모든 전원 코드를 뽑습니다. 전원 케이블 측면의 래치를 누른 후 꺼내십시오. 그림 32를 참조하십시오.
    그림 32: 240V China 전원 코드 풀기 MX2000 라우터 Unplugging the 240 V China Power Cord an MX2000 Router
  7. 잠금 레버에서 두 개의 캡티브 나사를 풀고 섀시에서 분리합니다. 그림 33을 참조하십시오.
    참고:

    MX2020 라우터의 경우 PDM3/Input1 및 PDM1/Input1 잠금 레버를 풀다운하여 섀시에서 PDM을 해제하고 PDM0/Input0 및 PDM2/Input0 잠금 레버를 풀업하여 섀시에서 PDM을 해제합니다.
    참고:

    MX2010 및 MX2008 라우터의 경우 PDM1/Input1 잠금 레버를 풀다운하여 섀시에서 PDM을 해제하고 PDM0/Input0 잠금 레버를 당겨 섀시에서 PDM을 해제합니다.
    그림 33: MX2000 라우터에서 DC PDM(240V China) 제거 Removing a DC PDM (240 V China) from an MX2000 Router
  8. PDM은 섀시에서 약간 멀리 확장됩니다. 그림 33을 참조하십시오.
  9. 양손으로 두 손잡이를 잡고 섀시에서 PDM을 부드럽게 당깁니다.
    주의:

    PDM 뒷면의 전원 커넥터를 건드리지 마십시오. 그것은 손상 될 수 있습니다.
    참고:

    DC PDM이 차지하지 않는 각 PDM 슬롯은 PDM 빈 패널로 덮여 있어야 합니다.
  10. PDM을 항정 매트에 놓거나 ESD 백에 넣습니다.

MX2000 라우터 DC 전원 분배 모듈 설치(240V 중국)

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지게 하려면 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 회로 브레이커를 오프 위치로 전환하고, 오프 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.

MX2000 라우터에 DC PDM(Power Distribution Module)을 설치하려면 다음을 수행합니다.

  1. DC 전원 케이블 리드의 전압이 0V 이고 설치 중에 케이블 리드가 활성 상태가 될 가능성이 없도록 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 전원 입력 소스에서 DC 서킷 브레이커를 오프 위치로 이동합니다.
  4. [옵션]—AC PDM에서 DC PDM으로 전환하는 경우 , AC와 DC 전원 간 MX2000 라우터 변환 을 참조하십시오. PDU(Power Distribution Unit) 케이지의 내부 바에서 DC로 설정을 변경하는 방법에 대한 지침을 참조하십시오.
  5. 섀시에서 PDM 슬롯을 덮는 빈 패널을 제거합니다.
  6. PDM에서 잠금 레버를 엽니다.
  7. 두 손잡이를 모두 잡고 있는 동안 잠금식 레버가 섀시에 삽입될 때까지 PDM을 안내합니다. 두 손을 통해 PDM이 섀시에 완전히 앉을 때까지 잠금 레버를 동시에 밀어 넣습니다( 그림 34 참조).
    그림 34: MX2020 라우터 DC 전원 분배 모듈 설치(240V 중국) Installing an MX2020 Router DC Power Distribution Module (240 V China)
  8. PDM에서 두 개의 캡티브 나사를 조입니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.

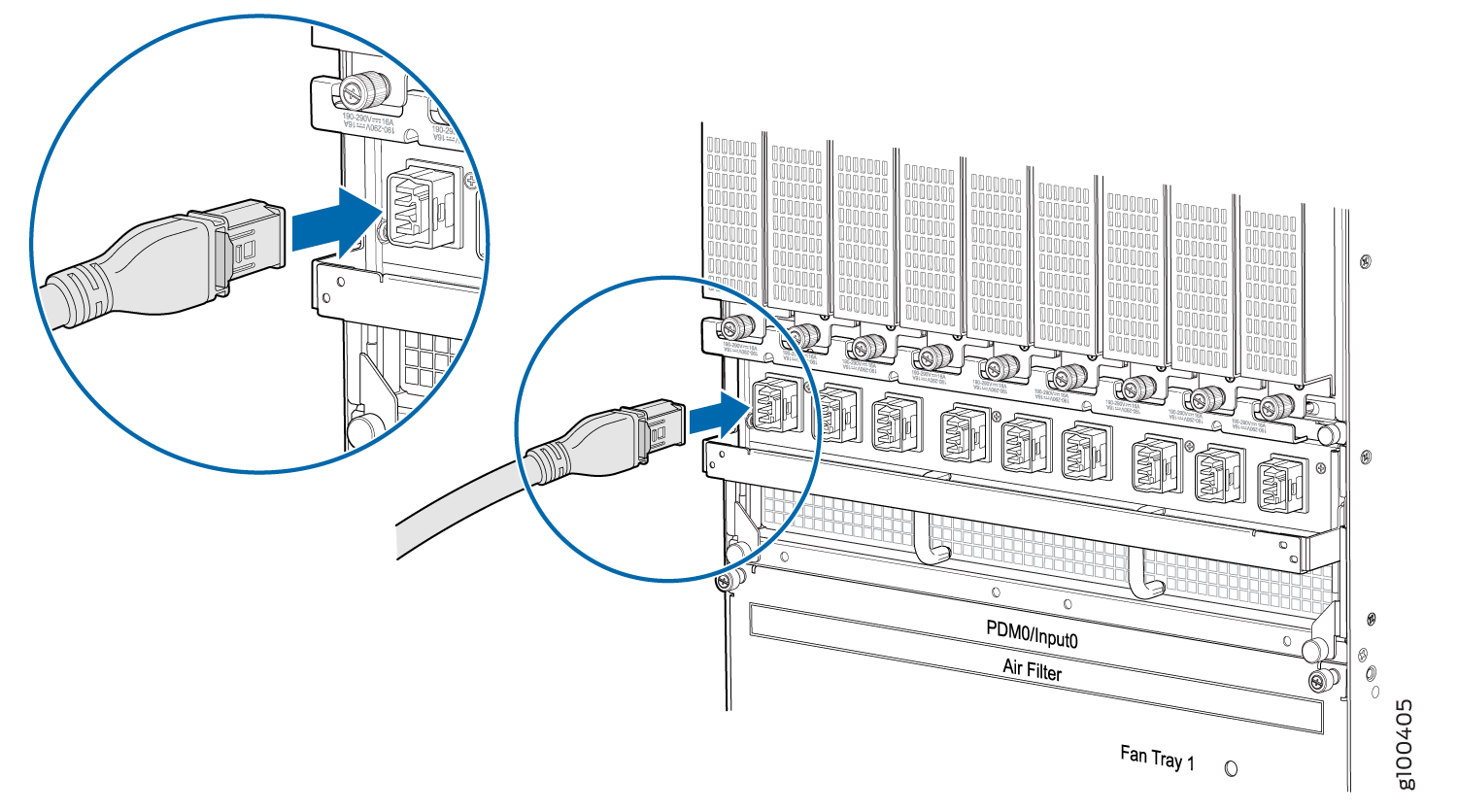

  9. PDM의 한쪽 끝에서 시작하여 PDM의 전원 소켓에 전원 코드를 꽂습니다. 전원 케이블 측면의 래치를 누른 후 전원을 눌렀습니다. 전원 코드가 작동할 때까지 전원 소켓에 단단히 앉도록 약간의 압력을 가하십시오. 각 전원 코드를 연결하면 소켓의 전원 LED가 녹색으로 켜지게 됩니다. 그림 35를 참조하십시오.
    그림 35: 240V China 전원 코드 MX2000 라우터 Plugging the 240 V China Power Cord an MX2000 Router 연결

MX2000 DC 라우터 전원 분배 모듈(240V 중국) 케이블 연결

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 OFF가 되도록 하려면 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.

DC(240V 중국) 소스 전원 케이블(CBL-PWR-240V-CH)을 라우터에 연결하려면 다음을 수행합니다.

  1. 전용 고객 사이트 회로 차단기를 끄기. DC 전원 케이블 리드의 전압이 0V 이고 설치 중에 케이블 리드가 활성 상태가 될 가능성이 없도록 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
    참고:

    DC PSM(240V China)이 라우터에 설치되면 모든 PSM의 전원 스위치가 OFF(O) 위치로 설정되는지 확인해야 합니다.
  3. DC PDM(240V China)의 전원 소켓에 전원 코드를 꽂습니다. 그림 1을 참조하십시오. 전원 케이블 측면의 래치를 누른 후 전원을 눌렀습니다. 전원 코드가 작동할 때까지 전원 소켓에 단단히 앉도록 약간의 압력을 가하십시오. 각 전원 코드를 연결하면 소켓의 전원 LED가 녹색으로 켜지게 됩니다.
    그림 36: 전원 Connecting Power 연결
  4. 나머지 PDM의 전원 코드를 연결합니다.
  5. 전원 케이블(CBL-PWR-240V-CH)을 DC 전원에 연결합니다. 그림 37을 참조하십시오.
    그림 37: 240V 중국 전원 케이블 240 V China Power Cable
      1
    —
    부정적인
      3
    —
    긍정적인
      2개
    —
    지상

  6. 전용 고객 사이트 회로 차단기에서 스위치를 가동합니다.
  7. 각 DC 전원 입력 소스에서 DC 서킷 브레이커를 ON 위치로 이동하기 전에 중앙 위치로 전환합니다.
    참고:

    브레이커를 너무 빨리 이동하면 회로 브레이커가 오프 위치로 다시 반송 될 수 있습니다.
  8. PDM 페이스플레이트에서 LED 상태를 관찰합니다. PDM이 올바르게 설치되어 정상적으로 작동하는 경우 LED가 녹색으로 비춰집니다.
  9. 각 DC PSM에서 스위치를 온(|) 위치로 이동합니다.

자세한 내용은

MX2000 고전압 제 2세대 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 교체

MX2000 라우터 고압 제 2세대 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 제거

PSM을 제거하기 전에 다음 사항을 유의하십시오.

주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM의 전원을 끄면 60초 이상 기다렸다가 다시 켜야 합니다.

범용 HVAC/HVDC PSM을 제거하려면( 그림 38, 그림 39, 그림 40 참조):

참고:

구성에 따라 최소 PSM 변경 개수
  1. 하나의 PSM이 설치되고 작동하면 전원 스위치를 오프(O) 위치로 전환하여 추가 PSM을 제거합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. PSM 페이스플레이트에서 2개의 캡티브 나사를 풀어줍니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  4. 한 손으로 PSM 면판의 손잡이를 잡으면서 다른 손으로 PSM을 섀시에서 멀리 안내하십시오.
  5. PSM을 섀시에서 바로 꺼냅니다.
    경고:

    손상을 방지하기 위해 PSM 뒷면의 전원 커넥터에 닿지 마십시오.
  6. PSM 모듈을 항정성 가방에 넣습니다.
    참고:

    범용(HVAC/HVDC) PSM이 차지하지 않는 각 PSM 슬롯은 PSM 빈 패널로 덮여 있어야 합니다.
그림 38: MX2020 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Removing an MX2020 Router Universal (HVAC/HVDC) Power Supply Module 제거
그림 39: MX2010 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Removing an MX2010 Router Universal (HVAC/HVDC) Power Supply Module 제거
그림 40: MX2008 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Removing an MX2008 Router Universal (HVAC/HVDC) Power Supply Module 제거

자세한 내용은

MX2000 라우터 고압 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 설치

범용(HVAC/HVDC) PSM을 설치하기 전에 다음 사항을 유의하십시오.

참고:

UC(HVAC/HVDC) PSM은 최소 수의 PSM을 설치하고 운영할 때 핫 스왑 교체가 가능합니다.

AC 또는 DC 전원 연결 여부에 따라 이러한 경고는 범용 HVAC/HVDC 전원 분배 모듈(PDM)에 적용됩니다.

경고:

DC PSM에는 DC 전류와 라우터의 물리적으로 연결을 끊을 수 있는 회로 차단기가 없습니다. DC 피드가 PDM에 연결되면 DC 전압이 항상 전원 미드플레인에 존재하며 전원 미드플레인의 PSM 커넥터에 분산됩니다.
경고:

AC PSM에는 라우터에서 AC 전류를 물리적으로 분리할 수 있는 회로 차단기가 없습니다. AC 피드가 PDM에 연결되면 AC 전압은 항상 전원 미드플레인에 존재하며 전원 미드플레인의 PSM 커넥터에 분산됩니다.
주의:

적절한 냉각을 유지하고 작동 PSM의 열 중단을 방지하기 위해서는 각 PSM 슬롯에 PSM 또는 빈 패널이 포함되어야 합니다. PSM을 제거하는 경우, 제거 직후 대체 PSM 또는 빈 패널을 설치해야 합니다.
참고:

PSM에 전원을 공급한 후, 60초 이상 기다렸다가 전원을 끄십시오.

범용(HVAC/HVDC) PSM을 설치하려면(그림 41, 그림 42, 그림 43 참조):

  1. 하나의 PSM이 설치되고 작동하면 전원 공급 스위치가 오프(O) 또는 온(|) 위치에 있는 추가 PSM을 설치합니다.
    주의:

    PSM이 하나만 설치되고 작동되는 경우 전원 공급장치 스위치는 오프(O) 위치에 위치해야 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 한 손으로 PSM 페이스 플레이트의 손잡이를 잡으면서 다른 손으로 전원 공급 장치 모듈을 섀시로 안내하십시오.
  4. PSM 페이스플레이트에서 캡티브 나사를 조입니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  5. 전원 스위치를 켜고(|) 위치로 켭니다.
  6. PWR OK LED가 꾸준히 녹색으로 켜져 있는지 확인합니다.
그림 41: MX2020 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Installing an MX2020 Router Universal (HVAC/HVDC) Power Supply Module 설치
그림 42: MX2010 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Installing an MX2010 Router Universal (HVAC/HVDC) Power Supply Module 설치
그림 43: MX2008 라우터 유니버설(HVAC/HVDC) 전원 공급 장치 모듈 Installing an MX2008 Router Universal (HVAC/HVDC) Power Supply Module 설치

자세한 내용은

MX2000 고전압 유니버설(HVAC/HVDC) 전원 분배 모듈 교체

MX2000 라우터 설치 HVAC/HVDC(High-Voltage Universal) 전원 분배 모듈

AC 또는 DC 전원 연결 여부에 따라 이러한 경고는 범용 HVAC/HVDC 전원 분배 모듈(PDM)에 적용됩니다.

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지게 하려면 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 회로 브레이커를 오프 위치로 전환하고, 오프 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
경고:

AC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 OFF가 되도록 하려면 AC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
경고:

장치 또는 전원 공급 장치 근처에서 작업하기 전에 AC 전원 장치에서 모든 전원 코드를 뽑습니다.

MX2000 라우터에 유니버설 HVAC/HVDC 전원 분배 모듈(PDM)을 설치하려면:

  1. DC 전원 케이블 리드의 전압이 0V 이고 설치 중에 케이블 리드가 활성 상태가 될 가능성이 없도록 합니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  3. 전원 입력 소스에서 DC 서킷 브레이커를 오프 위치로 이동합니다.
  4. [옵션]—AC PDM 또는 48V DC PDM을 유니버설 PDM으로 전환하는 경우 유니버설 HVAC/HVDC PSM 및 PDM이 AC 또는 DC 바 설정과 연동되는 경우, AC와 DC 전원 간 MX2000 라우터 변환 을 참조하십시오.
  5. 섀시에서 PDM 슬롯을 덮는 빈 패널을 제거합니다.
  6. PDM에서 잠금 레버를 엽니다.
  7. 두 손잡이를 모두 잡고 있는 동안 잠금식 레버가 섀시에 삽입될 때까지 PDM을 안내합니다. 두 손을 통해 PDM이 섀시에 완전히 앉을 때까지 잠금 레버를 동시에 밀어 넣습니다( 그림 44 참조).
    그림 44: MX2000 라우터 유니버설(HVAC/HVDC) 전원 분배 모듈 Installing an MX2000 Router Universal (HVAC/HVDC) Power Distribution Module 설치
  8. PDM에서 두 개의 캡티브 나사를 조입니다. 10lb-in 사이에 적용합니다. (1.13 Nm) ~ 12lb-in . (1.35 Nm) 각 나사에 토크. 나사를 과도하게 꽉 끼우지 마십시오.
  9. PDM의 한쪽 끝에서 시작하여 PDM의 전원 소켓에 전원 코드를 꽂습니다. 전원 케이블 측면의 래치를 누른 후 전원을 눌렀습니다. 전원 코드가 작동할 때까지 전원 소켓에 단단히 앉도록 약간의 압력을 가하십시오. 각 전원 코드를 연결하면 소켓의 전원 LED가 녹색으로 켜지게 됩니다. 그림 45를 참조하십시오.
    그림 45: 유니버설(HVAC/HVDC) 전원 코드 MX2000 라우터 Plugging the Universal (HVAC/HVDC) Power Cord an MX2000 Router 연결

MX2000 라우터 고압 제 2세대 유니버설(HVAC/HVDC) 전원 분배 모듈 제거

PDM을 제거하기 전에 다음 사항을 유의하십시오.

참고:

운영 중에도 항상 라우터에 최소 PDM 수가 존재해야 합니다.

AC 또는 DC 전원 연결 여부에 따라 이러한 경고는 범용 HVAC/HVDC 전원 분배 모듈(PDM)에 적용됩니다.

경고:

DC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 꺼지도록 DC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
참고:

이러한 경고는 HVAC/HVDC universal PDM에 적용됩니다.
경고:

AC 전원 절차를 수행하기 전에 모든 전원을 끊습니다. 모든 전원이 OFF가 되도록 하려면 AC 회로를 서비스하는 패널 보드에서 회로 브레이커를 찾고, 서킷 브레이커를 OFF 위치로 전환하고, OFF 위치에서 회로 브레이커의 스위치 핸들을 테이프로 붙이십시오.
경고:

장치 또는 전원 공급 장치 근처에서 작업하기 전에 AC 전원 장치에서 모든 전원 코드를 뽑습니다.
주의:

적절한 냉각 장치를 유지하고 작동 전원 공급 장치의 열 중단을 방지하기 위해서는 각 PDM 슬롯에 PDM 또는 빈 패널이 포함되어야 합니다. PDM을 제거하는 경우, 제거 직후 대체 PDM 또는 빈 패널을 설치해야 합니다.
참고:

PDM에서 전원을 끄면 서킷 브레이커를 다시 켜기 전에 최소 60초 동안 기다려야 합니다.
  1. PDM을 제거할 전용 고객 사이트 회로 차단기를 끄기. ESD에 대한 사이트의 절차를 따르십시오.
  2. DC 전원 케이블 리드의 전압이 0V 이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  3. 제거할 PDM의 LED가 켜지지 않는지 확인합니다.
  4. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점 중 하나에 스트랩을 연결합니다.
  5. 전원 입력 소스에서 AC 또는 DC 서킷 브레이커를 OFF 위치로 이동합니다.
  6. PDM의 한쪽 끝에서 시작하여 모든 전원 코드를 뽑습니다. 전원 케이블 측면의 래치를 누른 후 꺼내십시오. 그림 46을 참조하십시오.
    그림 46: 유니버설 HVAC/HVDC 전원 코드 풀기 MX2000 라우터 Unplugging the Universal HVAC/HVDC Power Cord an MX2000 Router
  7. 잠금 레버에서 두 개의 캡티브 나사를 풀고 섀시에서 분리합니다. 참조.
    참고:

    MX2020 라우터의 경우 PDM3/Input1 및 PDM1/Input1 잠금 레버를 풀다운하여 섀시에서 PDM을 해제하고 PDM0/Input0 및 PDM2/Input0 잠금 레버를 풀업하여 섀시에서 PDM을 해제합니다.
    참고:

    MX2010 및 MX2008 라우터의 경우 PDM1/Input1 잠금 레버를 풀다운하여 섀시에서 PDM을 해제하고 PDM0/Input0 잠금 레버를 당겨 섀시에서 PDM을 해제합니다.
    그림 47: MX2020 라우터에서 유니버설(HVAC/HVDC) PDM 제거 Removing a Universal (HVAC/HVDC) PDM from an MX2020 Router
    그림 48: MX2010 라우터에서 유니버설(HVAC/HVDC) PDM 제거 Removing a Universal (HVAC/HVDC) PDM from an MX2010 Router
    그림 49: MX2008 라우터에서 유니버설(HVAC/HVDC) PDM 제거 Removing a Universal (HVAC/HVDC) PDM from an MX2008 Router
  8. PDM은 섀시에서 약간 멀리 확장됩니다. 그림 47, 그림 48 및 그림 49를 참조하십시오.
  9. 양손으로 두 손잡이를 잡고 섀시에서 PDM을 부드럽게 당깁니다.
    주의:

    PDM 뒷면의 전원 커넥터를 건드리지 마십시오. 그것은 손상 될 수 있습니다.
    참고:

    PDM이 차지하지 않는 각 PDM 슬롯은 PDM 빈 패널로 덮여 있어야 합니다.
  10. PDM을 항정 매트에 놓거나 ESD 백에 넣습니다.

자세한 내용은
