MX10004系统概述
本章介绍瞻博®网络 MX10004 通用路由器、其硬件组件、与本用户文档中的术语匹配的 CLI 术语以及运行 MX10004 路由器的Junos OS软件。
MX10004硬件概述
MX10004 路由器是MX10000模块化数据包路由传输路由器系列中最紧凑、高密度且最节能的模块化路由器。MX10004 的高度仅为 7 U,专为当今空间受限的设施而设计。与大型 MX10000 路由器一样,MX10004 支持瞻博网络的 400 千兆以太网 (GbE) 架构,所有端口均具有内联媒体访问控制安全性 (MACsec),以实现以太网链路上的点对点安全性。
MX10004 提供 1 千兆以太网、10 千兆以太网、25 千兆以太网、40 千兆以太网、50 千兆以太网、100 千兆以太网或 400 千兆以太网模块化解决方案,支持高达 38.4 Tbps 的吞吐量。MX10004电源系统和路由控制板 (RCB) 提供冗余和弹性。
好处
MX10004 是对大型MX10000模块化机箱的补充,具有以下优势:
-
易于部署—MX10004 采用紧凑的 7-U 模块化机箱,适用于空间或电力有限的站点。
-
模块化、灵活的设计 — MX10004 路由器使用大型MX10000模块化机箱中的自定义硅线卡(2.4 Tbps、480 Gbps 和 9.6 Tbps 吞吐量)和电源。
-
始终在线的基础架构基础 — 该MX10004针对电源和主机子系统(路由和控制板 (RCB))具有完全的硬件冗余,从而允许服务提供商满足整个核心的严格服务级别协议。
-
无中断软件升级 — MX10004 上的 Junos OS作系统支持高可用性 (HA) 功能,如平滑路由引擎切换 (GRES) 和不间断活动路由 (NSR)。
机箱说明
MX10004 路由器高 7-U。您可以在标准 42-U 机架中安装最多 6 个 MX10004 路由器,并配备足够的冷却和电源。路由器的所有关键MX10004组件都是可现场更换的单元 (FRU)。 图 1 展示了从机箱正面可见的关键组件, 图 2 展示了从机箱背面可见的组件, 图 3 展示了机箱内部且在卸下风扇托盘后可以访问的组件。



1
—
风扇托架控制器 |
阿拉伯数字
—
交换机结构板 (SFB) |
请参阅 MX10004机箱物理规格。
交换机结构板
交换矩阵板 (SFB) 为MX10004创建交换矩阵。每个 SFB 都有一组连接器,用于将线卡和路由控制板 (RCB) 配接到交换机结构。请参见 图 4 ,了解 JNP10004-SF2 交换机结构板的示例。
对于 MX10004 交换矩阵,三个 SFB 为一个 MX10004 路由器提供简化的交换功能。六个 SFB 提供全部吞吐量。将 SFB 安装在机箱内部的线卡和风扇托盘之间。每个 MX10004 SFB 有四个连接器。每个连接器都匹配一个线卡插槽,无需背板。
您可以订购具有不同 SFB 配置的MX10004,以便根据需要扩展系统。请参阅 MX10004组件和配置。

路由和控制板
路由和控制板 (RCB) 包含一个路由引擎,负责MX10004中的系统管理和系统控制。请参阅 MX10004路由和控制板组件及说明。RCB 是现场可更换单元 (FRU),安装在机箱前部标记为 CB0 和 CB1 的插槽中。
JNP10004-SF2 交换矩阵系统支持的 RCB 型号如下:
-
JNP10K-RE1,64 GB 内存
-
JNP10K-RE1-LT,64 GB 内存
-
JNP10K-RE1-128,128 GB 内存
这些 RCB 运行 Junos OS 22.3R1。请参阅 图 5。

MX10004-BASE 配置有一个 RCB。完全冗余配置有两个 RCB。RCB 还包含精确时间协议 (PTP) 端口和四个支持媒体访问控制安全性 (MACsec) 的端口。请参阅 MX10004组件和配置。
线卡
MX10004 有四个水平线卡插槽。线卡将数据包转发引擎和以太网接口组合在一个组件中。MX10004线卡架构基于许多相同且独立的数据包转发引擎切片。线卡是可安装在机箱正面标记为 0 到 3 (从上到下)的线卡插槽中的 FRU。所有线卡均可热拔除和热插入。
MX10004支持以下线卡:
有关MX10004线卡的示例,请参阅 图 6 。

冷却系统
MX10004中的冷却系统由两个风扇托架(参见 图 8)和两个风扇托架控制器(参见 图 9)组成。
JNP10004-FAN3 是最新的风扇托架,它使用强大的风扇,在系统内提供比其前身风扇托架更高的气流。JNP10004-FAN3 风扇托架还支持更高的工作温度,以免影响风扇的可靠性。
JNP10004-FAN3 风扇托架包含六个风扇模块阵列,每个模块有两个反向旋转风扇。JNP10004-FAN3 风扇托架以单个热插拔和热插入现场可更换部件 (FRU) 形式运行。风扇托架垂直安装在机箱后部,提供从前到后的机箱冷却。请参阅 MX10004冷却系统。JNP10004-FAN3 的功耗与 JNP10004-FAN2 相同。

每个 JNP10004-FAN3 风扇托架都配有对应的风扇托架控制器 JNP10004-FTC3。请参阅 图 9。
JNP10004-FAN2 风扇托架包含 6 个风扇阵列,可作为单个热插拔热插入现场可更换部件 (FRU) 运行。将风扇托架垂直安装在机箱后部,以提供从前到后的机箱冷却。请参阅 MX10004冷却系统。

每个 JNP10004-FAN2 风扇托架都配有对应的风扇托架控制器 JNP10004-FTC2。请参阅 图 9。

电源
MX10004 路由器通过以下电源支持交流、直流、高压交流 (HVAC) 和高压直流 (HVDC):
-
JNP10K-PWR-AC3
-
JNP10K-PWR-AC2
-
JNP10K-PWR-DC3
-
JNP10K-PWR-DC2
-
JNP10K-PWR-AC3H

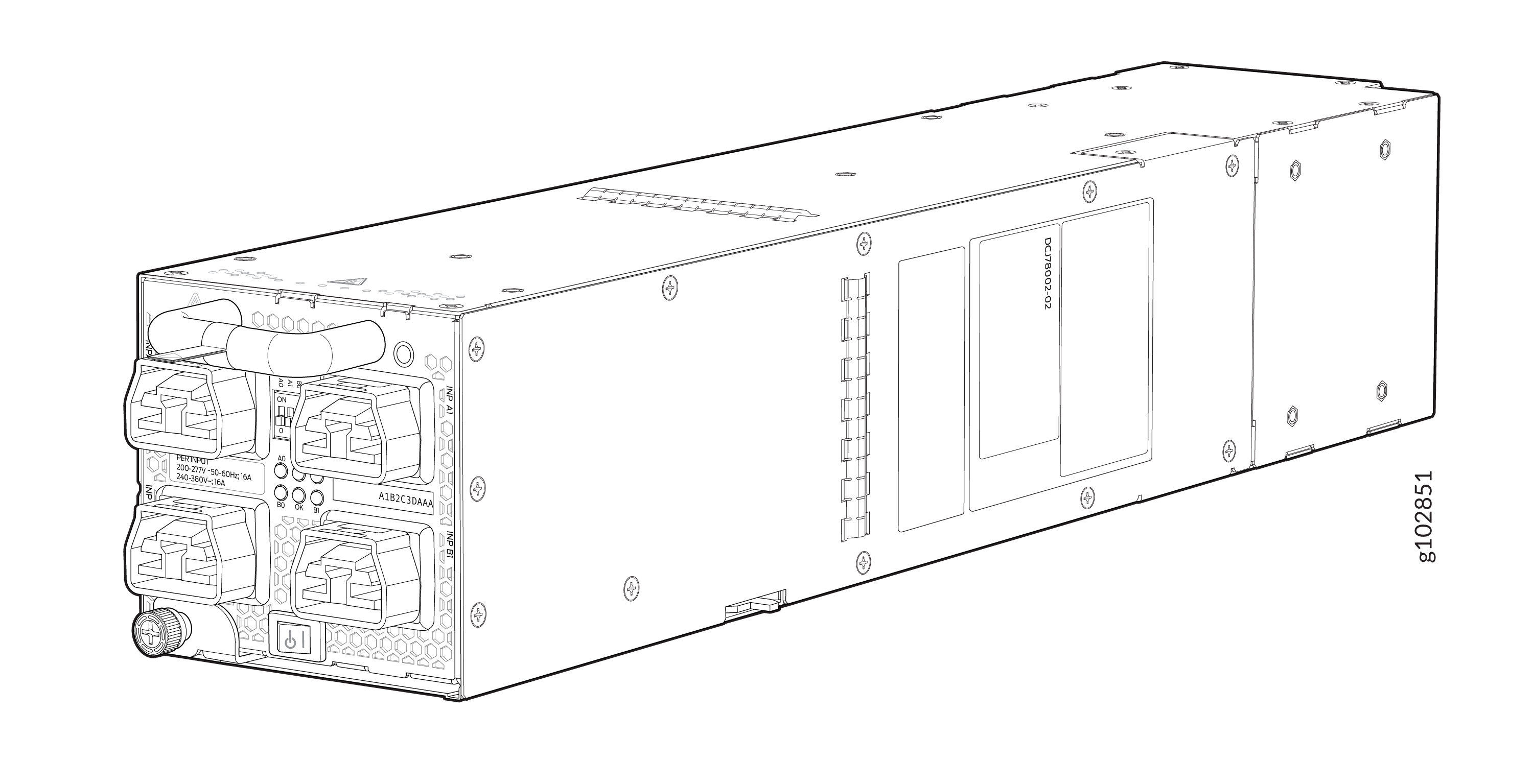

MX10004 的电源是负载分担、可热拔除、可热插入的 FRU。路由器使用三个电源供电。每个电源都有一个内置风扇用于冷却。您可以将电源安装在任何插槽中。请参阅 图 10、 图 11、 图 12、 图 13 和 图 14。
避免在运行环境中混用同一机箱中的电源型号。





表 1 概述了电源之间的差异。
电源型号 |
输入类型 |
瓦特数 |
---|---|---|
JNP10K-PWR-AC3 |
交流 |
|
JNP10K-PWR-AC2 |
交流、暖通空调或高压直流输电 |
5000 W,单次馈电;5500 W,双馈电 |
JNP10K-PWR-DC3 |
仅数据中心 |
|
JNP10K-PWR-DC2 |
仅数据中心 |
2750 W,单进给;5500 W,双馈电 |
JNP10K-PWR-AC3H |
HVAC 或 HVDC |
|
软件
瞻博网络 MX10004 通用路由平台在 Junos OS 22.3R1作系统上运行。
MX10004组件和配置
MX10004配置
表 2 列出了MX10004模块化机箱的硬件配置以及每种配置中包含的组件。
路由器配置 |
配置组件 |
---|---|
MX10004基 |
|
MX10004-PREMIUM |
|
MX10004-3F-基地 |
|
MX10004-4F-PREM |
|
在安装了 MX10K-LC9600 线卡的 MX10004-3F-BASE 和 MX10004-4F-PREM 配置中,结构容量分别仅为 52% 和 69%。当您尝试使用线卡上的所有端口时,会导致交换矩阵超额订阅。为防止交换矩阵过度订阅,必须仅使用奇数端口或仅使用偶数端口。
您必须单独订购线卡和电缆管理系统。它们不属于基本配置或冗余配置。
如果您想为路由器配置购买额外的电源(交流、直流、暖通空调或高压直流)、SFB 或 RCB,则必须单独订购。
MX10004组件冗余
MX10004路由器的设计确保了任何单点故障都可能导致整个系统出现故障。冗余配置中的以下主要硬件组件提供冗余:
-
路由和控制板 (RCB) — RCB 将路由引擎功能与控制平面功能整合到一个单元中。MX10004路由器可以有一个或两个 RCB。安装两个 RCB 时,一个用作主 RCB,另一个用作备份 RCB。如果主 RCB(或其任一组件)发生故障,备用 RCB 可以接管主 RCB。请参阅 MX10004路由和控制板组件及说明。
-
交换机结构板 (SFB) — MX10004 有六个 SFB 插槽用于 JNP10004-SF2 SFB。交换矩阵至少需要三个 SFB 才能为 MX10004 路由器提供简化的交换功能。仅当 MX10004 路由器填充 MX10K-LC2101 或 MX10K-LC480 线卡或两个线卡的混合时,才能实现 5+1 SFB 冗余。必须安装所有六个 SFB 才能支持 MX10K-LC9600 线卡。
-
电源 — 系统需要两个电源才能实现最短的运行。如果安装三个电源,则第三个电源提供 2+1 冗余。如果一个电源在完全冗余系统中发生故障,另一个电源可以无限期地为 MX10004 路由器提供全部电源。
使用电源冗余,当一个电源发生故障时,不会导致线卡脱机。
No Redundant Power
仅发出轻微警报。您可以使用set chassis no-psu-redundancy
命令禁用此警报。线卡可能会脱机,具体取决于当时可用的机箱总功率。当线卡因电量不足而离线时,
Power Budget: Insufficient Power
会发出重大告警。MX10004 路由器还支持电源冗余。JNP10K-PWR-DC2 或 JNP10K-PWR-DC3 电缆提供四组接线片,每个 JNP10K-PWR-AC2 或 JNP10K-PWR-AC3 电源提供两根交流电源线。
-
冷却系统 — MX10004 有两个风扇托架,均由相应的风扇托架控制器控制。如果 JNP10004-FAN2 或 JNP10004-FAN3 风扇托架中的一个风扇发生故障,在大多数情况下,风扇托架会重新平衡其余风扇以继续运行。只要室温在工作范围内,风扇托架就可以无限期地运行,即使风扇中的单个转子发生故障,也能提供足够的冷却。请参阅 MX10004冷却系统。
MX10004硬件和 CLI 术语映射
本主题介绍MX10004路由器文档中使用的硬件术语以及 Junos OS CLI 中使用的相应术语。请参阅 表 3。
硬件项目 (CLI) |
说明 (CLI) |
值 (CLI) |
文档中的项目 |
其他信息 |
---|---|---|---|---|
底盘 |
MX10004 |
– |
路由器机箱 |
|
风扇托架 |
JNP10004-FAN2 JNP10004-FAN3 |
该变量 n 是 0–11 范围内的值。该值对应于风扇托架中的单个风扇编号。 |
风扇托架 |
|
FPC (n) |
灵活 PIC 集中器 (FPC) 的缩写 在MX10004上,FPC 相当于线卡。 |
该变量 n 是 MX10004 的 0–3 范围内的值。该值对应于安装线卡的线卡插槽编号。 |
线卡 |
|
图片 (n) |
物理接口卡 (PIC) 的缩写名称。 |
该变量 n 是 0–5 范围内的值。 |
– |
|
PEM (n) |
电源模块的缩写 实现以下情况之一:
|
变量 n 是 0–2 范围内的值。该值对应于电源插槽编号。 |
交流、直流或高压直流电源 |
实现以下情况之一: |
路由引擎 |
回复 (n) |
变量 n 是 0–1 范围内的值。 如果机箱中安装了多个 RCB,则 CLI 中会显示多个行项。 |
RCB |
|
SFB (n) |
此字段表示:
|
该变量 n 是 0–5 范围内的值。 |
交换矩阵平面 |
|
Xcvr (n) |
收发器的缩写 |
该变量 n 是一个值,等效于安装收发器的端口号。 |
光收发器 |
