在此页面上


打开并安装 EX9204 交换机的包装

打开 EX9200 交换机的包装

交换机装在木箱中运输。木托盘构成板条箱的底部。交换机机箱用螺栓固定在此托架上。快速入门安装说明和纸板配件盒也包含在运输箱中。

注意：

交换机在装运箱内受到最大程度的保护。在准备好开始安装之前，请勿将其解开。

确保您有以下部件和工具可用：

  • 十字 （+） 螺丝刀，1 号和 2 号

  • 1/2 英寸或 13 毫米开口扳手或套筒扳手，用于从装运托盘上卸下支架螺栓

  • 覆盖面板以覆盖组件未占用的任何插槽

要打开交换机的包装：

  1. 将装运箱移至尽可能靠近安装地点的暂存区域，以便有足够的空间从机箱中卸下组件。当底盘用螺栓固定在托盘上时，您可以使用叉车或托盘搬运车来移动它。
  2. 放置装运箱，箭头朝上。
  3. 打开装运箱上的所有闩锁。
  4. 取下装运箱盖的前门并将其放在一边。
  5. 将装运箱盖的其余部分从托拍上滑下。
  6. 清除覆盖交换机顶部的泡沫。
  7. 卸下附件盒和快速入门安装说明。
  8. 根据清单验证收到的部件。
  9. 取下固定在托拍上的气相腐蚀抑制剂 （VCI） 包装，小心不要将 VCI 包装打开。
  10. 要卸下托拍上固定底盘的支架，请使用 1/2 英寸。套筒扳手和一把 2 号十字螺丝刀，用于从支架上卸下螺栓和螺钉。
  11. 将支架和螺栓存放在附件盒内。
  12. 保存装运箱盖、托拍和包装材料，以备日后需要移动或运送交换机时使用。

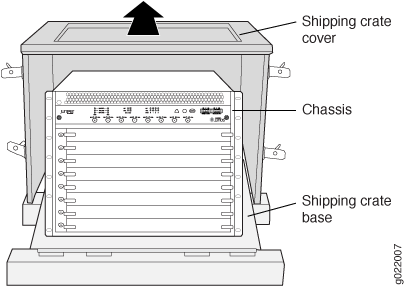

    图 1 显示了装运箱中的 EX9208 交换机。所有 EX9200 交换机的内容都相同。

    图 1：EX9200 交换机 Contents of the Shipping Crate for EX9200 Switches装运箱的内容

EX9204 交换机的部件库存（装箱单）

开关装运包括装箱单。根据装箱单上的物品检查您在开关运输箱中收到的零件。装箱单指定了零件编号，并提供了订单中每个零件的描述。发运的部件取决于您订购的配置。更多信息，请参阅 EX9204 交换机配置 。

如果装箱单上缺少任何部件，请联系您的客户服务代表，或致电 1-888-314-5822 联系美国或加拿大境内的瞻博网络客户服务。有关没有免费号码的国家/地区的国际拨号或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html 。

注意：

订购的所有线卡均单独发货。线卡未列在交换机的装箱单上。
注意：

基本配置仅适用于交流电源。冗余配置随附交流或直流电源。

表 1 列出了装箱单中基本配置和冗余配置开关的部件及其数量。

表 1： 不同 EX9204 交换机配置的部件表

组件

基本配置数量

冗余配置数量

机箱，包括中板和前置安装支架

1

1

路由引擎模块（RE 模块）

1

2

交换矩阵模块（SF 模块）

1

2

电源

以下之一：

  • 2 个低压线路 （100–120 VAC） 交流电

  • 1 个高压线路 （200–240 VAC） 交流电

以下之一：

  • 4 个低压线路 （100–120 VAC） 交流电

  • 2 个高压线路 （200–240 VAC） 交流电

  • 2 直流

风扇托架

1

1

空气滤清器

1

1

用于未安装组件的插槽的盖板

  • 线卡覆盖面板：2

  • 多功能模块盖板：1

  • 电源盖板：最多 3 个

  • 线卡覆盖面板：2

  • 电源盖板：最多 2 个

表 2 列出了附件盒中包含的部件。交换机的两种配置附带相同的附件。

表 2：附件盒零件清单

部分

数量

用于安装机箱和小搁板的螺钉

22

直流电源端子接线片，6 WG

5

接线端子插头，3 极，5.08 mm 间距，12A，用于连接报警器

2

标签、附件内容、EX9204

1

阅读我的第一个文档

1

T1 连接的宣誓书

1

瞻博网络产品保修

1

最终用户许可协议

1

文档封套

1

文档路线图

1

3 英寸x 5 英寸粉色包

2

9 英寸x 12 英寸粉色袋子， 防静电

2

配件盒，19 英寸x 12 英寸x 3 英寸

1

带线缆的 ESD 腕带

1
注意：

我们不再将 RJ-45 控制台电缆与 DB-9 适配器一起作为设备包的一部分包含在内。如果设备包装中未包含控制台电缆和适配器，或者您需要不同类型的适配器，则可以单独订购：

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）

  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，则必须在电脑上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。

打开 EX9200 交换机中使用的线卡的包装

解开线卡包装之前：

EX9200 交换机的线卡是刚性金属板结构，用于容纳线卡组件（包括网络端口）。线卡装在纸板箱中运输，用泡沫包装材料固定。

谨慎：

线卡在装运箱内得到最大程度的保护。在准备好将线卡安装到交换机机箱中之前，请勿将其打开包装。

要解开线卡的包装（请参阅 图 2）：

  1. 将装运箱移至尽可能靠近安装地点的暂存区域。
  2. 放置纸箱，使箭头朝上。
  3. 打开装运箱上的顶部翻盖。
  4. 拉出将线卡固定到位的包装材料。
  5. 从防静电袋中取出线卡。
  6. 保存装运箱和包装材料，以备日后需要移动或运送线卡时使用。
图 2：打开 EX9200 交换机 Unpacking a Line Card Used in an EX9200 Switch中使用的线卡的包装

注册产品 - 验证 SLA 时必须这样做

使用瞻博网络网站注册所有新的瞻博网络硬件产品以及对现有已安装产品的更改，以激活您的硬件更换服务级别协议 （SLA）。

谨慎：

在瞻博网络网站上注册产品序列号。如果对安装基础进行任何添加或更改，或者如果移动了安装基础，请更新安装基础数据。对于未注册序列号或准确安装基础数据的产品，瞻博网络不对不符合硬件更换服务级别协议负责。

在 https://tools.juniper.net/svcreg/SRegSerialNum.jsp 注册您的产品。在 https://www.juniper.net/customers/csc/management/updateinstallbase.jsp 更新您的安装基础。

安装和连接 EX9204 交换机

EX9204 交换机机箱采用刚性金属板结构，内含其他硬件组件，如交换矩阵模块（SF 模块）、路由引擎模块（RE 模块）、线卡、电源、风扇托盘和空气过滤器。交换机装在木箱中运输。木托盘构成板条箱的底部。

要安装和连接 EX9204 交换机：

  1. 按照 打开 EX9200 交换机包装中的说明进行操作。
  2. 按照适用于您站点的说明安装交换机：
  3. 按照 将接地连接到 EX 系列交换机中的说明进行操作。
  4. 按照适合您站点的连接电源说明进行操作：
  5. 按照连接和配置 EX9200 交换机（CLI 过程）中的说明执行交换机的初始配置
  6. 按照相应的说明设置交换机的管理选项：

在 EX9204 交换机的机架或机柜中安装安装架

确保您有以下部件和工具可用于安装交换机：

  • 保持架螺母（可选）和安装螺钉

  • 十字 （+） 螺丝刀，1 号和 2 号

  • 安装搁板

交换机可以安装在四柱机架或机柜中，也可以安装在开放式机架中。

我们建议您在安装交换机之前安装随附在装运容器中的安装搁架，因为满载机箱的重量可能高达 128.0 磅（58.1 千克）。

表 3 指定了插入笼形螺母和螺钉以安装所需安装硬件的孔（X 表示安装孔位置）。孔距相对于机架上的标准 U 分区之一。所有安装搁板的底部均为 0.02 英寸。在 U 师以上。

表 3：四柱机架或机柜安装孔位置

孔

U 分区以上的距离

安装搁板

4

2.00 英寸（5.1 厘米）

1.14 U

X

3

1.51 英寸（3.8 厘米）

0.86 U

X

2

0.88 英寸（2.2 厘米）

0.50 U

X

1

0.25 英寸（0.6 厘米）

0.14 U

X

要将安装搁板安装在四柱机架或机柜的前导轨上，或开放式机架的导轨上：

  1. 如果需要，将笼形螺母安装在 表 3 中指定的孔中。
  2. 在每个机架导轨的背面，将安装螺钉部分插入 表 3 中指定的最低孔中。
  3. 将安装搁板安装在机架导轨的背面。将每个法兰的底部槽放在安装螺钉上。
  4. 将剩余螺钉部分插入安装搁板每个法兰上的开孔中（请参阅 图 3 和 图 4）。
  5. 完全拧紧所有螺钉。

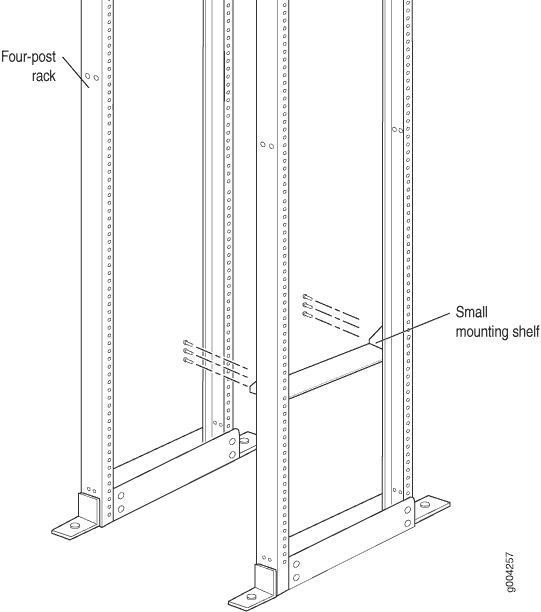

图 3：在四柱机架或机柜 Installing the Mounting Shelf on a Four-Post Rack or Cabinet上安装安装搁架
图 4：在开放式机架 Installing the Mounting Shelf on an Open-Frame Rack上安装安装搁架

移动用于将 EX9200 交换机中心安装的安装支架

两个可拆卸安装支架连接到最靠近机箱前部的安装孔上。您可以将这对支架移到机箱侧面的其他位置，以便将交换机安装在中心位置。

要将安装支架从机箱前部向机箱中心移动（请参阅 图 5、 图 6 或 图 7）：

  1. 卸下支架顶部和中心的三个螺钉。
  2. 将支架顶部稍微拉离机箱。支架底部包含一个可插入机箱插槽的卡舌。
  3. 从机箱上拉出支架，以便从机箱插槽中卸下卡舌。
  4. 将支架卡舌插入机箱底部中央的插槽中。
  5. 将支架与朝向机箱顶部中心的两个安装孔对齐。

    机箱中央没有与支架中心孔对应的安装孔。

  6. 将两个螺钉插入支架顶部并部分拧紧每个螺钉。

    需要两个螺钉将支架安装在机箱中心。你不需要第三个螺丝。

  7. 完全拧紧两个螺钉。
  8. 对另一个支架重复此过程。

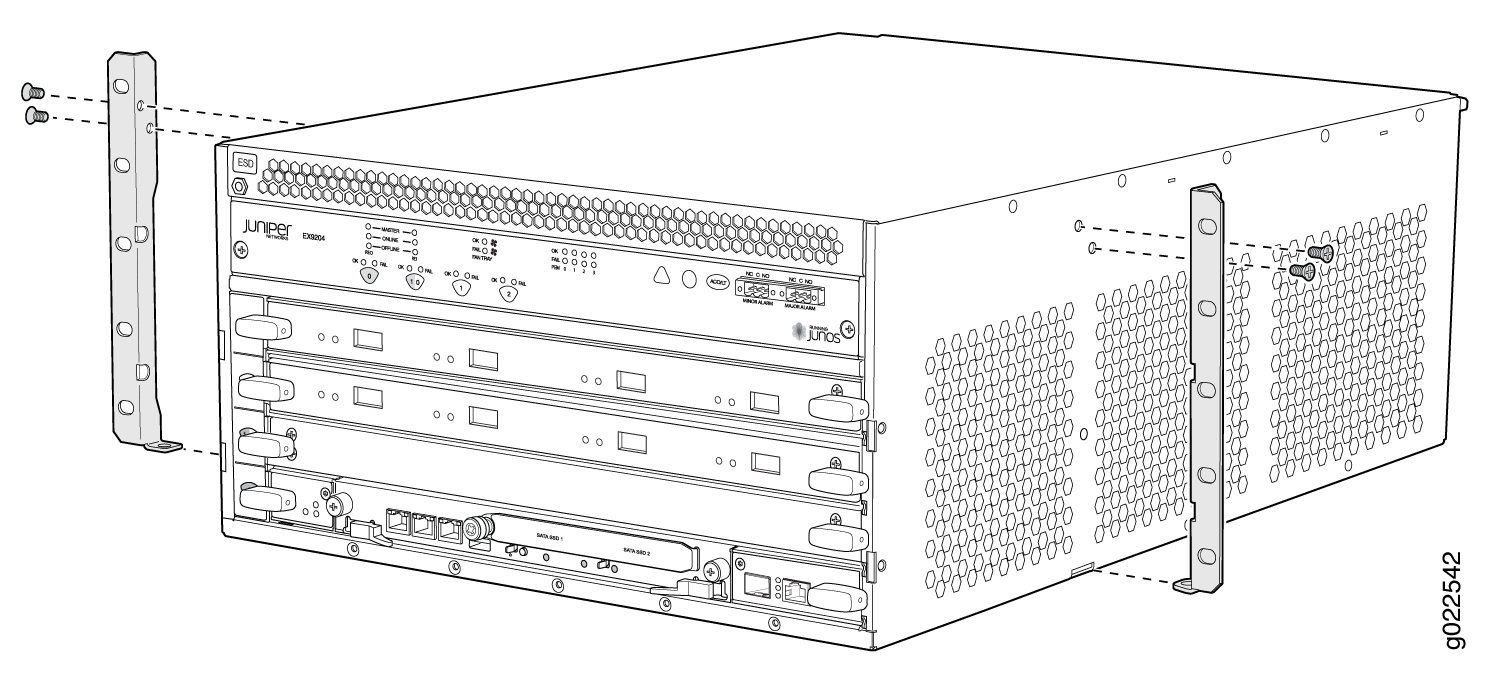

    图 5：将安装支架移至 EX9204 交换机 Moving the Mounting Brackets to the Center of the Chassis in an EX9204 Switch中的机箱中心

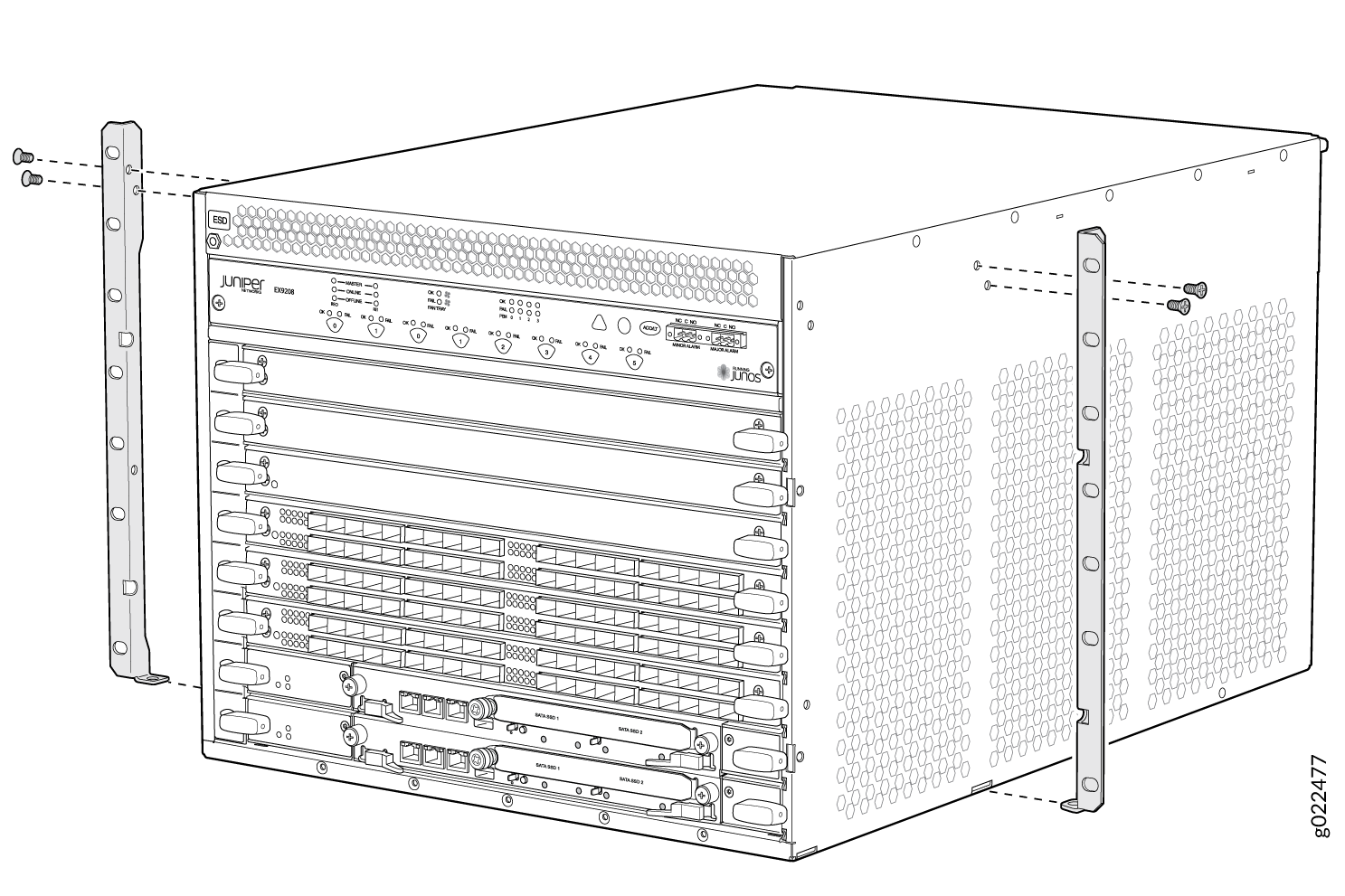

    图 6：将安装支架移至 EX9208 交换机 Moving the Mounting Brackets to the Center of the Chassis in an EX9208 Switch中的机箱中心

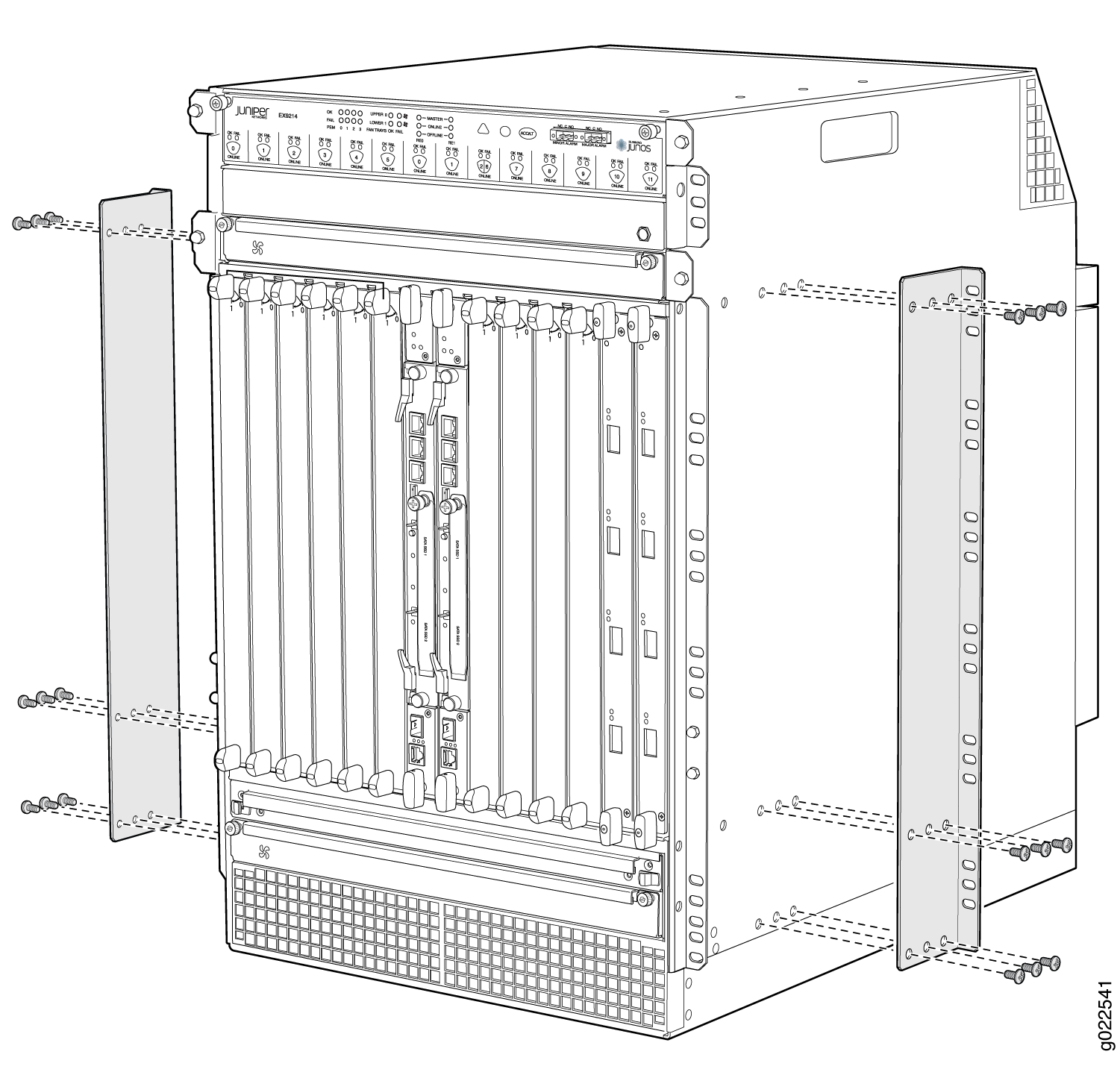

    图 7：将安装支架移至 EX9214 交换机 Moving the Mounting Brackets to the Center of the Chassis in an EX9214 Switch中的机箱中心

使用机械升降机将 EX9200 交换机安装在机架或机柜上

安装交换机之前：

确保您有以下部件和工具可用于安装交换机：

  • 机械升降机

  • 7/16 英寸（11 毫米）螺母驱动器

  • 十字 （+） 螺丝刀，1 号和 2 号

  • ESD 接地腕带

由于交换机的尺寸和重量，我们强烈建议使用机械升降机来安装交换机。

谨慎：

在将机箱牢固地安装在机架或机柜上之前，请勿在机箱中安装线卡。
谨慎：

在机架或机柜上正面安装交换机之前，请让合格的技术人员验证机架或机柜是否足够坚固以支撑交换机的重量，并且在安装现场得到充分支撑。
谨慎：

如果要在机架或机柜中安装多台交换机，请将第一台交换机安装在机架底部。

要使用机械升降机安装交换机：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  2. 确保机架或机柜放置在其永久位置并固定在建筑物上。确保安装位置为气流和维护留出足够的间隙。
  3. 将开关装载到升降机上，确保其牢固地放在升降机平台上。
  4. 使用升降机将交换机放在机架或机柜前面，将其对中安装在机架中的安装搁架前面。
  5. 提起机箱约 0.75 英寸。（1.9 厘米）安装在安装搁板表面上方，并将其放置在尽可能靠近搁板的位置。
  6. 小心地将交换机滑到安装架上，使机箱底部和安装架重叠约 2 英寸。

    将交换机滑到安装架上，直到安装支架接触机架导轨。搁板可确保机箱安装托架上的孔与机架导轨上的孔对齐。

  7. 将升降机从机架上移开。
  8. 从底部开始，将安装螺钉安装到与机架对齐的每个开放式前安装孔中。
  9. 目视检查交换机的对齐情况。如果交换机正确安装在机架中，则机架一侧的所有安装螺钉都与另一侧的安装螺钉对齐，并且交换机水平。

图 8 显示了在开放式机架中安装 EX9208 交换机的情况。所有 EX9200 交换机的过程都相同。

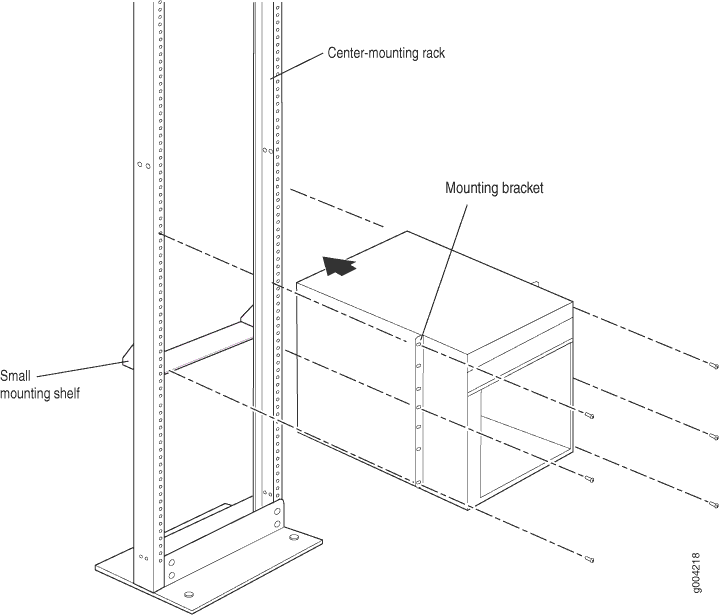

图 8：在开放式机架 Installing the Switch in an Open-Frame Rack中安装交换机

参见

在不使用机械升降机的情况下将 EX9204 交换机安装在机架或机柜上

要在机架中安装交换机（请参阅 图 9）：

谨慎：

如果要在一个机架中安装多个交换机，请先安装最低的交换机。将交换机安装在机架或机柜的上部位置需要升降机。
谨慎：

在将交换机正面安装到机架中之前，请让合格的技术人员验证机架是否足够坚固以支撑交换机的重量，并且在安装现场得到充分支撑。
谨慎：

抬起机箱并将其安装在机架中需要两个人。空机箱重约 52 磅（23.6 千克）。
  1. 按照 EX9204 交换机的现场准备清单中所述准备安装站点。
  2. 确保站点有足够的气流和硬件维护间隙，如 EX9204 交换机的气流和硬件维护间隙要求中所述。
  3. 按照 打开 EX9200 交换机包装中所述打开交换机包装。
  4. 从机箱卸下除中板以外的所有组件。看到：
  5. 确保机架位于其永久位置并固定在建筑物上。确保安装位置为气流和维护留出足够的间隙。
  6. 将交换机放在机架或机柜前面，将其居中放在安装架前面。如果有托盘搬运车，请使用托盘搬运车。
  7. 每侧各有一个人，抓住机箱底部，小心地将其提起到安装架上。
    警告：

    为防止受伤，请保持背部挺直并用腿抬起，而不是背部。避免在举起时扭曲身体。均匀平衡负载，并确保基础牢固。
  8. 将交换机滑到安装架上，直到安装支架接触机架导轨。搁板可确保机箱安装托架上的孔与机架导轨上的孔对齐。
  9. 从底部开始，将安装螺钉安装到与机架对齐的每个开放式安装孔中。
  10. 目视检查交换机的对齐情况。如果交换机正确安装在机架中，则机架一侧的所有安装螺钉必须与另一侧的安装螺钉对齐，并且交换机必须水平。

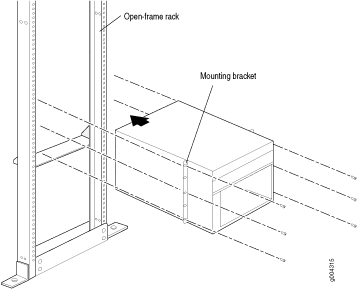

图 9：在开放式机架 Installing the Switch in an Open-Frame Rack中安装交换机

安装安装螺钉并将机箱用螺栓牢固地固定到机架上后，将组件重新安装到机箱中。看到：
