MX480 chasis

El chasis del enrutador es una estructura de hoja metálica rígida que aloja todos los demás componentes del enrutador (consulte las figura 1, 2 y 3). El chasis mide 35,6 cm (14,0 in) de alto, 44,3 cm (17,45  in) de ancho y 62,2 cm (24,5  in) de profundidad (de la parte frontal a la trasera del chasis). El chasis se instala en armarios cerrados estándar de 800 mm (o más), bastidores de equipos de 19 pulg. o bastidores de marco abierto de telecomunicaciones. Se pueden instalar hasta cinco enrutadores en un bastidor estándar de 48 U si el bastidor puede manejar su peso combinado, el cual puede ser mayor que 371,0 kg (818 lb).

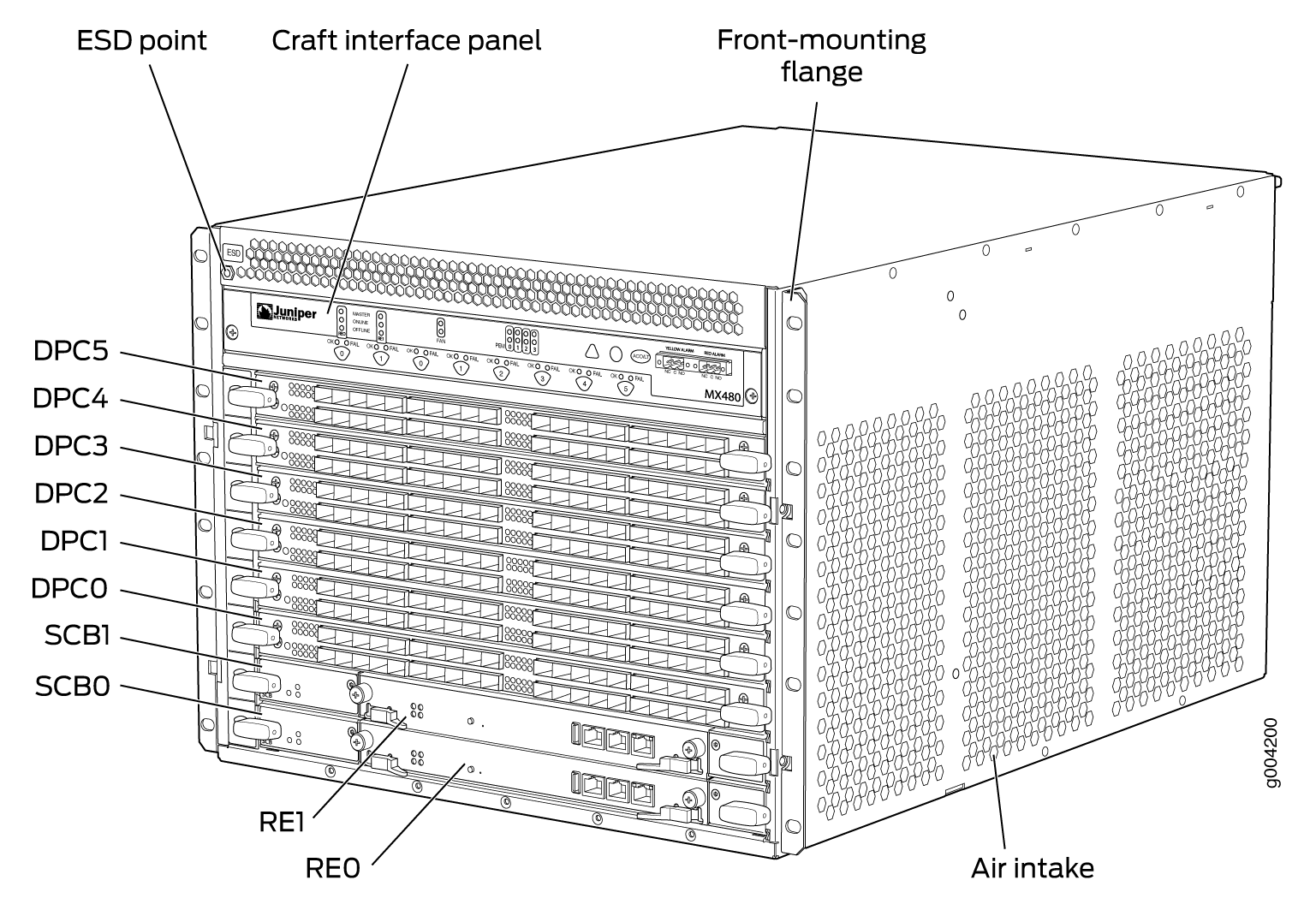

Gráfico 1: Vista frontal de un chasis de enrutador completamente configurado

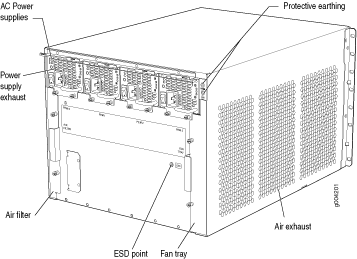

Gráfico 2: Vista trasera de un chasis de enrutador con alimentación de CA completamente configurado

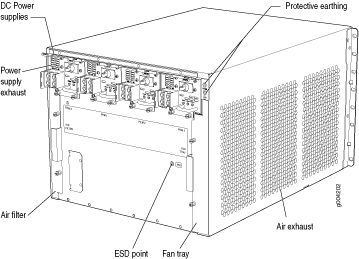

Gráfico 3: Vista trasera de un chasis de enrutador con alimentación de CC completamente configurado

Un enrutador completamente configurado está diseñado para que ningún punto único de falla pueda hacer que todo el sistema falle. Solo un enrutador completamente configurado proporciona redundancia completa. El resto de configuraciones proporcionan redundancia parcial. Los siguientes componentes importantes de hardware son redundantes:

• Subsistema de host: el subsistema de host consta de una motor de enrutamiento que funciona junto con una SCB. El enrutador puede tener uno o dos subsistemas de host. Si hay dos subsistemas de host instalados, uno funciona como el principal y el otro funciona como la copia de seguridad. Si se produce un error en el subsistema de host principal (o cualquiera de sus componentes), la copia de seguridad puede tomar el control como principal. Para funcionar, cada subsistema de host requiere motor de enrutamiento directamente en una SCB.

  Si los motores de enrutamiento están configurados para un cambio sin problemas, motor de enrutamiento copia de seguridad sincroniza automáticamente su configuración y estado con el motor de enrutamiento. Cualquier actualización al estado de motor de enrutamiento principal se replica en el motor de enrutamiento. Si la copia de motor de enrutamiento asume el rol principal, el reenvío de paquetes continúa por el enrutador sin interrupción. Para obtener más información acerca de la conmutación elegante, consulte la biblioteca Junos OS administración para dispositivos de enrutamiento.

• Fuentes de alimentación: en la configuración de alimentación de CA de línea baja (110 V), el enrutador contiene tres o cuatro fuentes de alimentación de CA, ubicadas horizontalmente en la parte trasera del chasis en las ranuras PEM0 a PEM3 (de izquierda a derecha). Cada fuente de alimentación de CA proporciona alimentación a todos los componentes del enrutador. Cuando hay tres fuentes de alimentación, comparten la energía casi a partes iguales dentro de un sistema completamente lleno. Cuatro fuentes de alimentación de CA ofrecen redundancia total de alimentación. Si falla o se elimina una fuente de alimentación, el resto de fuentes de alimentación asumen instantáneamente toda la carga eléctrica sin interrupción. Tres fuentes de alimentación proporcionan la configuración máxima con alimentación completa durante el tiempo que el enrutador esté operativo.

  En la configuración de alimentación de CA de alta línea (220 V), el enrutador contiene dos o cuatro fuentes de alimentación de CA ubicadas horizontalmente en la parte trasera del chasis en las ranuras PEM0 a PEM3 (de izquierda a derecha). Cada fuente de alimentación de CA proporciona alimentación a todos los componentes del enrutador. Cuando hay dos o más fuentes de alimentación, comparten la energía casi por igual dentro de un sistema completamente lleno. Cuatro fuentes de alimentación de CA ofrecen redundancia total de alimentación. Si falla o se elimina una fuente de alimentación, el resto de fuentes de alimentación asumen instantáneamente toda la carga eléctrica sin interrupción. Dos fuentes de alimentación proporcionan la configuración máxima con alimentación completa durante el tiempo que el enrutador esté operativo.

  En la configuración de CC, se requieren dos fuentes de alimentación para suministrar alimentación a un enrutador completamente configurado. Una fuente de alimentación es compatible con aproximadamente la mitad de los componentes del enrutador y la otra fuente de alimentación es compatible con el resto de los componentes. La adición de dos fuentes de alimentación proporciona redundancia total de alimentación. Si falla o se elimina una fuente de alimentación, el resto de fuentes de alimentación asumen instantáneamente toda la carga eléctrica sin interrupción. Dos fuentes de alimentación proporcionan la configuración máxima con alimentación completa durante el tiempo que el enrutador esté operativo.

• Sistema de refrigeración: el sistema de refrigeración tiene componentes redundantes que son controlados por el subsistema de host. Si falla uno de los ventiladores, el subsistema de host aumenta la velocidad de los ventiladores restantes para proporcionar suficiente refrigeración para el enrutador de forma indefinido.

El enrutador MX480 compatible con los componentes de la tabla 1.

La interfaz craft le permite ver el estado y la información de solución de problemas de un vistazo y llevar a cabo muchas funciones de control del sistema. Es insertable e insertable en caliente. La interfaz craft se encuentra en la parte frontal del enrutador encima de la caja de la tarjeta y contiene indicadores LED para los componentes del enrutador, los contactos de relé de alarma y el botón de límite de alarma. Consulte la Figura 4.

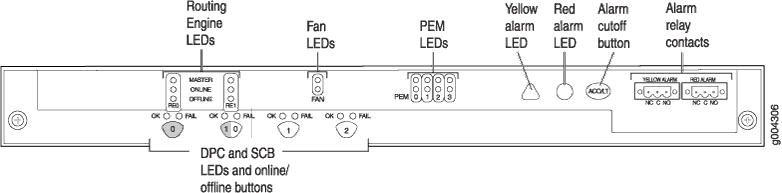

Gráfico 4: Panel frontal de la interfaz craft

La interfaz craft tiene dos contactos de relé de alarma para conectar el enrutador a dispositivos de alarma externos (consulte la Figura 5). Siempre que una condición del sistema active la alarma roja o amarilla en la interfaz de nave, también se activan los contactos del relé de alarma. Los contactos del relé de alarma se encuentran en la parte superior derecha de la interfaz del dispositivo.

Gráfico 5: Contactos de relé de alarma

En la parte superior derecha de la interfaz del dispositivo se encuentran dos indicadores LED de alarma de gran tamaño. Las luces LED rojas circulares para indicar una condición crítica que puede dar como resultado una desconexión del sistema. Las luces led amarillas triangulares para indicar una condición menos grave que requiera supervisión o mantenimiento. Ambos indicadores LED se pueden encender al mismo tiempo.

Una condición que hace que un LED se ilumíe también activa el contacto correspondiente del relé de alarma en la interfaz del dispositivo.

Para desactivar las alarmas rojas y amarillas, presione el botón etiquetado como ACO/LT (para la "prueba de bloqueo/apagado de alarma"), que se encuentra a la derecha de los indicadores LED de la alarma. Al desactivar una alarma, se desactivan ambos indicadores LED y se desactiva el dispositivo conectado al contacto correspondiente de relé de alarma en la interfaz del dispositivo.

En la tabla 2 se describen con más detalle los indicadores LED de alarma y el botón de límite de alarma.

Tabla 2: Indicadores LED de alarma y botón de prueba de alarma/luz

Forma	Color	Estado	Descripción
	Rojo	En constante	LED de alarma crítica: indica una condición crítica que puede hacer que el enrutador deje de funcionar. Las posibles causas incluyen la extracción, falla o sobrecalentamiento del componente.
	Amarillo	En constante	LED de alarma de advertencia: indica una condición de error grave pero no desfavorable, como una alerta de mantenimiento o un aumento significativo de la temperatura del componente.
	–	–	Botón de prueba de bloqueo/bloqueo de alarma: desactiva las alarmas rojas y amarillas. Hace que todos los indicadores LED de la interfaz del dispositivo se ilumíe (para pruebas) cuando se mantienen presionados.

• Indicadores LED del subsistema de host en MX480 interfaz craft
• Indicadores LED de la fuente de alimentación en MX480 interfaz craft
• CPC y indicadores LED MPC en la interfaz MX480 Craft
• Indicadores LED de FPC en la interfaz MX480 craft
• Indicadores LED SCB en la interfaz MX480 craft
• Indicadores LED de ventilador en la interfaz MX480 craft

Los soportes de administración del cable (consulte las figura 6 y 7) se componen de divisores de plástico ubicados en los lados izquierdo y derecho de cada ranura CPC, FPC o MPC, y en la ranura SCB. Los soportes de administración de cables le permiten enrutar los cables fuera del enrutador y lejos de las DPC, MPC, MIC, PICs y SCB.

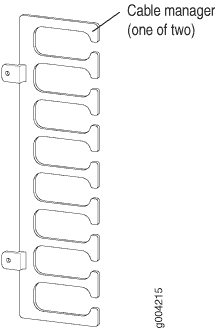

Gráfico 6: Soportes de administración de cables

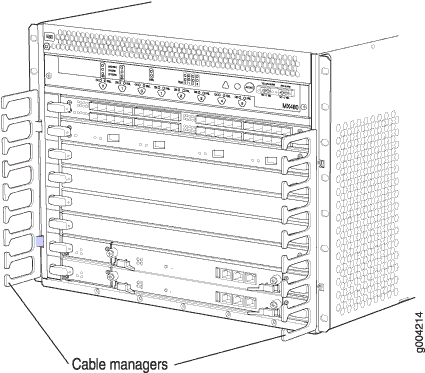

Gráfico 7: Soportes de administración de cables instalados en el enrutador
