Instalación del MX10008 en un bastidor

Montaje de una MX10008 en un bastidor de 4 postes con un elevador mecánico

Antes de instalar el router:

Asegúrese de que tiene las siguientes partes y herramientas disponibles para instalar el enrutador:

  • Un elevador mecánico clasificado para 350 lb (158,8 kg)

  • 14 tornillos de montaje apropiados para su rack

  • Un destornillador Phillips (+), número 2 o número 3, dependiendo del tamaño de los tornillos de montaje

Debido al tamaño y peso del enrutador, recomendamos encarecidamente utilizar un elevador mecánico para instalar el MX10008.

Nota:

Para obtener instrucciones sobre cómo instalar un enrutador sin utilizar un elevador mecánico, consulte Montaje manual de un MX10008 en un bastidor de 4 postes.
CAUTELA:

No instale tarjetas de línea en el chasis hasta después de montarlo de forma segura en un bastidor o gabinete.
CAUTELA:

Antes de montar el enrutador en un bastidor o gabinete, pídale a un técnico calificado que verifique que el bastidor o gabinete sea lo suficientemente fuerte como para soportar el peso del enrutador y que esté adecuadamente apoyado en el sitio de instalación.
CAUTELA:

Si va a instalar más de un enrutador en un bastidor o gabinete, instale el primer enrutador en la parte inferior del bastidor.

Para instalar el enrutador con un elevador mecánico (consulte la figura 1):

  1. Asegúrese de que el bastidor o gabinete esté colocado en su ubicación permanente y asegurado al edificio. Asegúrese de que el sitio de instalación permita un espacio libre adecuado tanto para el flujo de aire como para el mantenimiento. Para obtener más información, consulte MX10008 Requisitos de espacio libre de profundidad para el mantenimiento del flujo de aire y del hardware.
  2. Cargue el enrutador en el elevador, asegurándose de que descanse de forma segura en la plataforma elevadora.
    Figura 1: Carga del MX10008 en un estante con un elevador Loading the MX10008 into a Rack Using a Mechanical Lift mecánico
  3. Con el elevador, alinee el enrutador delante del bastidor y centrícelo delante de los soportes base.
  4. Levante el chasis aproximadamente 0,75 pulg. (1,9 cm) por encima de la superficie de los soportes base. Alinee el chasis lo más cerca posible de los soportes base.
  5. Deslice con cuidado el chasis sobre la base ajustable y los soportes de montaje traseros hasta que las bridas del chasis entren en contacto con los rieles del bastidor. Los soportes de montaje garantizan que los orificios de las bridas se alineen con los orificios de los rieles del bastidor. Consulte la figura 2.
    Figura 2: Fijación de la brida del chasis al bastidor Attaching the Chassis Flange to the Rack
  6. Aleje el elevador del bastidor.
  7. Fije el chasis al bastidor instalando un tornillo de montaje a través de los orificios de brida abiertos y el bastidor, comenzando desde la parte inferior.
  8. Inspeccione visualmente la alineación del enrutador. Si el enrutador está instalado correctamente en el bastidor, todos los tornillos de montaje en un lado del bastidor están alineados con los tornillos de montaje en el lado opuesto y el enrutador está nivelado.
  9. Después de asegurarse de que el enrutador esté alineado correctamente, apriete los tornillos con un destornillador.
  10. Después de instalar los tornillos de montaje y atornillar firmemente el chasis al bastidor, vuelva a instalar los componentes en el chasis.

Montaje manual de una MX10008 en un bastidor de 4 postes

Antes de instalar el router:

  1. Prepare el sitio para la instalación como se describe en MX10008 Lista de comprobación de preparación del sitio.

  2. Asegúrese de que el sitio tenga una distancia adecuada para el flujo de aire y el mantenimiento del hardware, como se describe en MX10008 Requisitos de espacio libre de profundidad para el flujo de aire y el mantenimiento del hardware.

  3. Desempaquete el enrutador como se describe en Desempaquetar el MX10008.

  4. Retire del chasis todos los componentes, excepto los dos controladores de la bandeja del ventilador. Ver:

  5. Instale el hardware de montaje en la posición deseada (consulte Instalación del hardware de montaje).

  6. Revise las directrices de elevación del chasis tal y como se describen en MX10008 directrices de elevación del chasis.

Asegúrese de que tiene las siguientes partes y herramientas disponibles para instalar el enrutador:

  • 14 tornillos de montaje apropiados para su rack

  • Un destornillador Phillips (+), número 2 o número 3, dependiendo del tamaño de los tornillos de montaje en rack

Si no puede utilizar un elevador mecánico para instalar el enrutador (el método preferido), puede instalarlo manualmente.

CAUTELA:

El chasis pesa aproximadamente 145 lb (66 kg) con solo los controladores de la bandeja del ventilador instalados. Levantar el chasis y montarlo en un bastidor o gabinete requiere al menos tres personas. Asegúrese de que el chasis esté vacío (contiene solo la placa posterior) antes de levantarlo.

El chasis tiene dos asas que están diseñadas para un posicionamiento sutil del chasis. No levante el chasis por las asas.
CAUTELA:

Antes de montar el enrutador en un bastidor, pídale a un técnico calificado que verifique que el bastidor sea lo suficientemente fuerte como para soportar el peso del enrutador y que esté soportado adecuadamente en el sitio de instalación.

Para instalar el enrutador en el bastidor o gabinete (consulte la figura 4):

CAUTELA:

Si va a instalar más de un enrutador en un bastidor o gabinete, instale el primero en la parte inferior del bastidor. No intente instalar un enrutador manualmente en una posición superior en un bastidor o gabinete.
  1. Asegúrese de que el bastidor o gabinete esté colocado en su ubicación permanente y asegurado al edificio.
  2. Alinee el enrutador delante del bastidor o gabinete, centrándolo delante de los soportes de montaje ajustables. Use un gato de paleta si hay uno disponible.
  3. Con una persona a cada lado y una persona en la parte trasera, sostenga la parte inferior del chasis y levántelo con cuidado sobre la base ajustable y los soportes traseros instalados en un bastidor de cuatro postes. Consulte la figura 3.
    Advertencia:

    Para evitar lesiones, mantenga la espalda recta y levántela con las piernas, no con la espalda. No tuerza su cuerpo mientras levanta. Equilibre la carga de manera uniforme y asegúrese de que su pie sea firme.

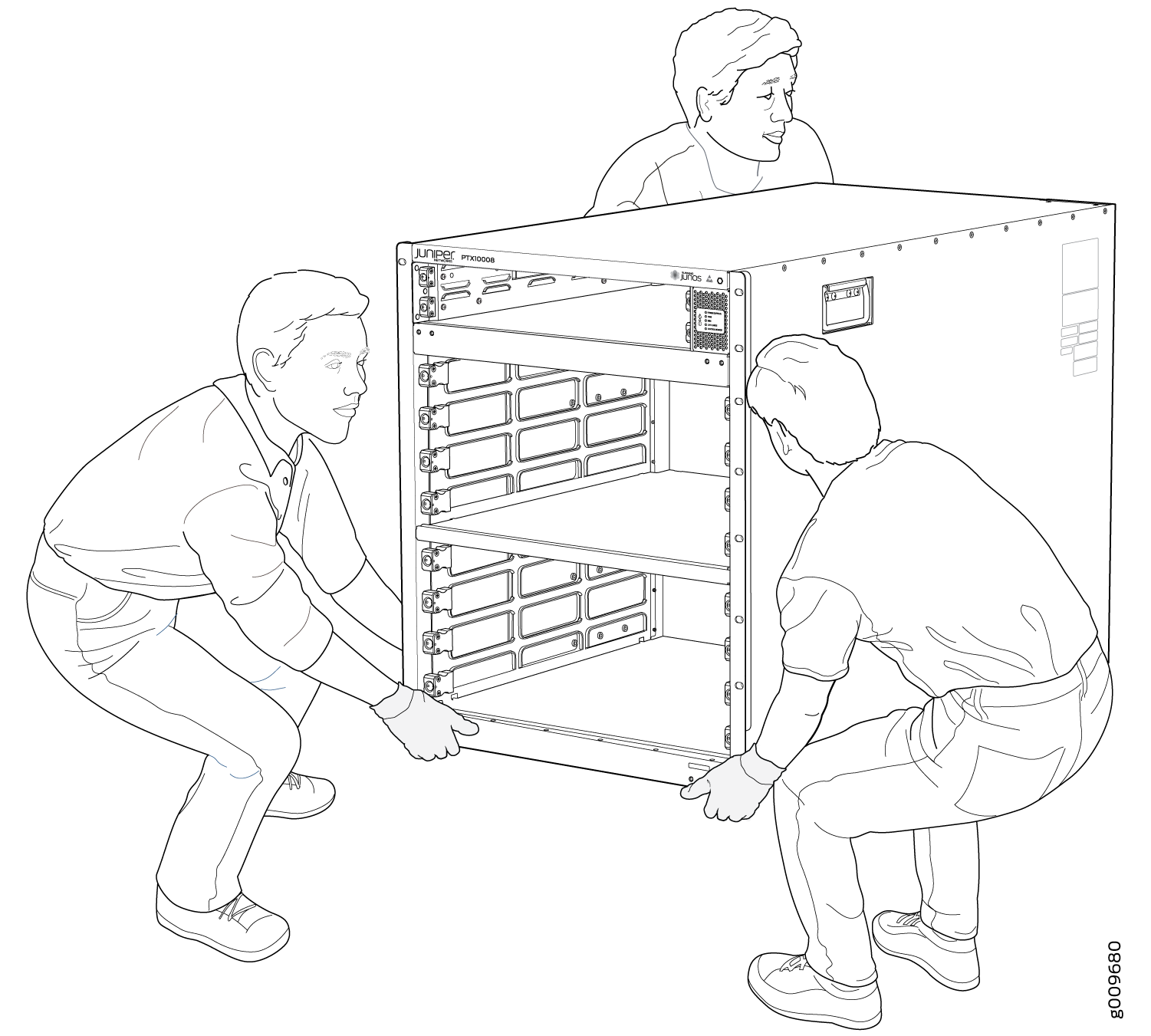

    Figura 3: Levantar el MX10008 sin usar un elevador Lifting the MX10008 Without Using a Mechanical Lift mecánico
  4. Deslice con cuidado el enrutador sobre los soportes de montaje base y trasero hasta que las bridas del chasis entren en contacto con los rieles del rack. Los soportes de montaje garantizan que los orificios de las bridas se alineen con los orificios de los rieles del bastidor. Consulte la figura 4.
  5. Fije el chasis al bastidor instalando un tornillo de montaje a través de los orificios de brida abiertos y el bastidor, comenzando desde la parte inferior.
  6. Inspeccione visualmente la alineación del chasis. Si el chasis está instalado correctamente en el bastidor, todos los tornillos de montaje de un lado del bastidor están alineados con los tornillos de montaje del lado opuesto y el enrutador está nivelado.
  7. Después de asegurarse de que el enrutador esté alineado correctamente, apriete los tornillos.
Figura 4: Instalación de un MX10008 en un rack de 4 postes Installing an MX10008 in a 4-Post Rack

Después de instalar los tornillos de montaje y atornillar firmemente el chasis al bastidor, vuelva a instalar los componentes en el chasis. Ver:
