EX4300 스위치 파킹 및 장착

EX4300 스위치 파기

EX4300 스위치는 폼 포장재로 고정된 판지 판지로 배송됩니다. 판지에는 액세서리 칸이 있습니다.

주의:

EX4300 스위치는 배송판 내부에서 최대로 보호됩니다. 설치를 시작할 준비가 될 때까지 스위치의 포장을 풀지 마십시오.

스위치를 풀려면 다음을 수행합니다.

  1. 선적 판지를 가능한 한 설치 현장에 가까운 스테이징 영역으로 이동하지만 시스템 구성 요소를 제거할 공간이 충분합니다.
  2. 화살이 가리키도록 판자 위치를 지정합니다.
  3. 선적 판지의 상단 플랩을 엽니다.
  4. 스위치를 제자리에 고정한 포장재를 꺼내십시오.
  5. 판수에 부착된 라벨의 인벤토리에 대해 수신된 부품을 확인합니다. EX4300 스위치의 부품 인벤토리(포장 목록)를 참조하십시오.
  6. 나중에 스위치를 이동하거나 배송해야 하는 경우에 대비하여 선적 판자와 포장재를 저장합니다.

EX4300 스위치용 부품 인벤토리(패킹 목록)

스위치 배송에는 포장 목록이 포함되어 있습니다. 스위치로 받은 부품을 포장 목록에 있는 항목과 대결하여 확인합니다. 포장 목록은 부품 번호를 지정하고 순서대로 각 부품에 대한 설명을 제공합니다. 배송되는 부품은 주문한 스위치 모델에 따라 다릅니다. 자세한 내용은 EX4300 스위치 모델을 참조하십시오.

포장 목록에 있는 부품이 누락된 경우 고객 서비스 담당자에게 연락하거나 1-888-314-5822로 전화하여 미국 또는 캐나다 내 고객 관리 Juniper 연락하십시오. 무료 전화 번호가 없는 국가의 국제 다이얼 또는 직접 다이얼 옵션은 https://www.juniper.net/support/requesting-support.html.

표 1 은 EX4300 스위치의 표준 패킹 목록에 있는 부품과 해당 수량을 나열합니다.

표 1: EX4300 스위치와 함께 제공되는 구성 요소 인벤토리

구성 요소

수량

스위치

1

팬 모듈

EX4300-24T, EX4300-24P, EX4300-32F, EX4300-48T, EX4300-48T-AFI, EX4300-48P, EX4300-48MP, EX4300-48T-DC 및 EX4300-48T-DC-AFI 스위치

사전 설치 2개

EX4300-24T-S, EX4300-24P-S, EX4300-32F-S, EX4300-48T-S, EX4300-48P-S 및 EX4300-48MP-S 스위치

이 모델의 팬 모듈은 기본적으로 배송되지 않습니다. 두 개의 팬 모듈을 별도로 주문해야 합니다.

전원 공급 장치

EX4300-24T, EX4300-24P, EX4300-32F, EX4300-48T, EX4300-48T-AFI, EX4300-48P, EX4300-48MP, EX4300-48T-DC 및 EX4300-48T-DC-AFI 스위치

1개(AC 또는 DC) 사전 설치

EX4300-24T-S, EX4300-24P-S, EX4300-32F-S, EX4300-48T-S, EX4300-48P-S 및 EX4300-48MP-S 스위치

이 모델의 전원 공급장치는 기본적으로 배송되지 않습니다. 전원 공급 장치를 별도로 주문해야 합니다.

지리적 위치에 적합한 AC 전원 코드

EX4300-24T, EX4300-24P, EX4300-32F, EX4300-48T, EX4300-48T-AFI, EX4300-48P 및 EX4300-48MP 스위치

1

EX4300-24T-S, EX4300-24P-S, EX4300-32F-S, EX4300-48T-S, EX4300-48P-S 및 EX4300-48MP-S 스위치

이러한 모델의 AC 전원 코드는 기본적으로 배송되지 않습니다. 별도로 주문해야 합니다.

AC 전원 코드 리테이너

EX4300-24T, EX4300-24P, EX4300-32F, EX4300-48T, EX4300-48T-AFI, EX4300-48P 및 EX4300-48MP 스위치

1

EX4300-24T-S, EX4300-24P-S, EX4300-32F-S, EX4300-48T-S, EX4300-48P-S 및 EX4300-48MP-S 스위치

이러한 모델의 AC 전원 코드 리테이터는 기본적으로 배송되지 않습니다. AC 전원 공급 장치를 주문하면 리테이너가 배송됩니다.

사전 설치 구성 요소가 없는 슬롯용 패널 커버

  • 업링크 모듈 슬롯 커버 패널: 1

  • 전원 공급 장치 커버 패널: 1

장착 브래킷

2

장착 나사

8

고무발

4

문서 로드맵

1

주니퍼 네트웍스 제품 보증

1

최종 사용자 라이선스 계약

1
주의:

혼합하지 마십시오:

  • 동일한 섀시의 AC 및 DC 전원 공급장치

  • 동일한 섀시에 서로 다른 에어플로우 레이블(AFI(AIR IN) 및 AIR OUT(AFO)이 있는 전원 공급장치.

  • 동일한 섀시에서 서로 다른 공기 흐름 레이블(AFI(AIR IN) 및 AIR OUT(AFO)을 가진 팬 모듈.

  • 동일한 섀시에서 서로 다른 공기 흐름 레이블(AFI(AIR IN) 및 AIR OUT(AFO)을 갖는 전원 공급 장치 및 팬 모듈.
참고:

스위치를 랙이나 캐비닛에 장착하기 위한 적절한 장착 나사를 제공해야 합니다.

제품 등록 —SLA 검증 필수

주니퍼 네트웍스 웹사이트를 사용하여 기존 설치된 제품에 대한 모든 신규 주니퍼 네트웍스 하드웨어 제품 및 변경 사항을 등록하여 하드웨어 교체 SLA(service-level agreements)를 활성화하십시오.

주의:

주니퍼 네트웍스 웹사이트에 제품 일련 번호를 등록하십시오. 설치 베이스에 추가 또는 변경이 발생하거나 설치 베이스가 이동된 경우 설치 기반 데이터를 업데이트합니다. 주니퍼 네트웍스 일련 번호나 정확한 설치 기반 데이터가 없는 제품에 대한 하드웨어 교체 서비스 수준 계약을 충족하지 않을 책임이 없습니다.

https://tools.juniper.net/svcreg/SRegSerialNum.jsp 제품을 등록하십시오.https://www.juniper.net/customers/csc/management/updateinstallbase.jsp 설치 기반을 업데이트합니다.

EX4300 스위치 설치 및 연결

EX4300 스위치 설치 및 연결:

  1. EX4300 스위치 파킹의 지침을 따릅니다.
  2. 사전 설치되지 않은 경우 전원 공급 장치를 설치합니다.
  3. 사전 설치되지 않은 팬 모듈을 설치합니다. EX4300 스위치에 팬 모듈 설치를 참조하십시오.
  4. 사이트에 적합한 지침에 따라 스위치를 마운트합니다.
  5. 지구의 지면을 EX 시리즈 스위치로 연결하기 위한 지침을 따릅니다.
  6. 사이트에 적합한 전원 연결 지침에 따라:
  7. 제품 등록에 대한 지침에 따라 제품을 등록하십시오. SLA 검증은 필수입니다.
  8. EX 시리즈 스위치 연결 및 구성(CLI 프로시저) 또는 EX 시리즈 스위치 연결 및 구성(J-Web 절차)의 지침을 따라 스위치의 초기 구성을 수행합니다.
  9. 다음 지침을 따라 스위치의 관리 옵션을 설정합니다.

더 보기

EX4300 스위치 장착

EX4300 스위치를 마운트할 수 있습니다.

  • 19-in의 두 게시물에서. 랙 또는 19인치. 스위치와 함께 제공된 장착 브래킷을 사용하여 캐비닛을 구성합니다.

  • 19-in의 4 개 게시물에. 랙 또는 19인치. 캐비닛에는 별도로 주문 가능한 4포스트 랙 마운트 키트를 사용함으로써 캐비닛을 사용할 수 있습니다.

  • 위치에서 휴식 2 에. 19인치의 전면에서 분리할 수 있습니다. 랙 또는 19인치. 캐비닛은 별도로 주문 가능한 4-포스트 랙 마운트 키트의 2-in.오목 전면 브래킷을 사용하여 캐비닛을 구성합니다. 2 포스트 또는 4 포스트 랙 및 캐비닛에서 이 오목한 위치에 스위치를 마운트할 수 있습니다.

  • 별도 주문 가능한 벽면 장착 키트를 사용 하 여 벽에.

마운팅 브래킷의 구멍은 1U(1.75인치 또는 4.45cm)에 배치되므로 스위치는 그 거리에 공백이 있는 구멍을 제공하는 모든 랙 또는 캐비닛에 장착할 수 있습니다.

다양한 랙 또는 캐비닛 마운팅 옵션에 대한 자세한 설명은 관련 문서를 참조하십시오.

더 보기

랙 또는 캐비닛의 두 기둥에 EX4300 스위치 장착

랙의 두 기둥에 스위치를 장착하기 전:

다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

  • Phillips(+) 스크루 드라이버, 숫자 2(제공되지 않음)

  • 장착 브래킷 2개 및 마운팅 나사 8개(스위치와 함께 제공된 액세서리 박스에 제공)

  • 랙까지 섀시를 보호하는 나사(제공되지 않음)

  • 스위치를 오목한 위치(별도로 주문 가능한 4포스트 랙 마운트 키트의 일부)에 장착할 경우 2-in.오목 마운팅 전면 장착 브래킷

  • 업링크 모듈 및 전원 공급 슬롯용 패널 커버(제공)

EX4300 스위치를 19인치의 두 게시물에 마운트할 수 있습니다. 랙(2포스트 또는 4포스트 랙) 또는 19인치 스위치와 함께 제공된 장착 브래킷을 사용하여 캐비닛을 구성합니다. (나머지 주제에서는 랙 을 사용하여 평균 랙 또는 캐비닛을 사용합니다.)

별도로 주문 가능한 4포스트 랙 마운트 키트와 함께 제공되는 마운팅 브래킷을 사용하여 4포스트 랙의 4개 기둥에 스위치를 장착할 수 있습니다. 랙 또는 캐비닛의 4개 기둥에 EX4300 스위치 장착을 참조하십시오.

참고:

스위치를 2포스트 랙 또는 4포스트 랙 중 두 개의 포스트에서 오목한 위치에 장착해야 하는 경우, 별도로 주문 가능한 4-포스트 랙 마운트 키트로 제공되는 2-in.이용 가능한 전면 장착 브래킷을 사용할 수 있습니다.
참고:

스위치를 들어 올릴 수 있는 사람이 한 명, 다른 사람이 스위치를 랙으로 고정해야 합니다.
주의:

랙에 여러 스위치를 장착하는 경우 먼저 스위치를 랙 하단에 마운트하고 나머지 스위치를 언더레이에서 상단까지 마운트합니다.

랙의 두 기둥에 스위치를 마운트하는 경우:

  1. 스위치를 평평하고 안정적인 표면에 놓습니다.
  2. 스위치 마운트 방식에 따라 스위치 섀시의 측면 패널의 전면, 후면 또는 중앙에 마운팅 브래킷을 정렬합니다. 예를 들어 EX4300-48MP 및 EX4300-48MP-S 스위치를 제외한 EX4300 스위치를 전면에 장착하려면 측면 패널 전면에 괄호를 정렬합니다( 그림 1 참조). EX4300-48MP 또는 EX4300-48MP-S 스위치를 전면 마운트하려면 전면 패널에서 17.5mm 오프셋으로 괄호를 정렬합니다( 그림 2 및 그림 3 참조).
    그림 1: EX4300-48MP 및 EX4300-48MP-S 스위치를 제외한 EX4300 스위치 Attaching the Mounting Bracket to the Side Panel of EX4300 Switches Except EX4300-48MP and EX4300-48MP-S Switches 측면 패널에 장착 브래킷 연결

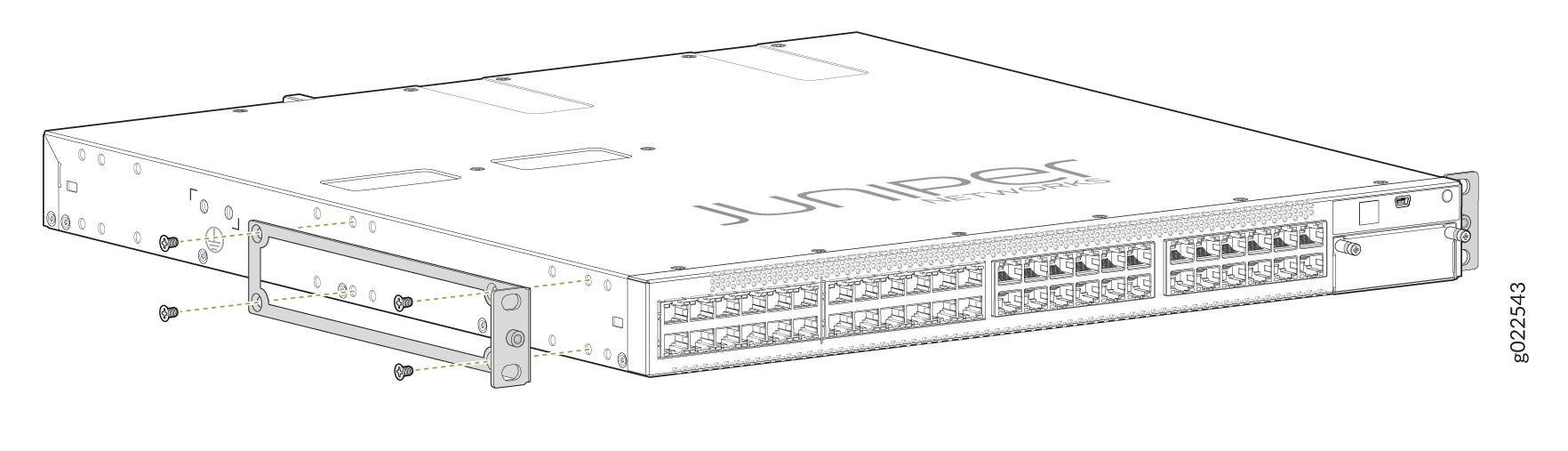

    그림 2: EX4300-48MP 및 EX4300-48MP-S 스위치 Attaching the Mounting Bracket to the Side Panel of EX4300-48MP and EX4300-48MP-S Switches 측면 패널에 장착 브래킷 연결

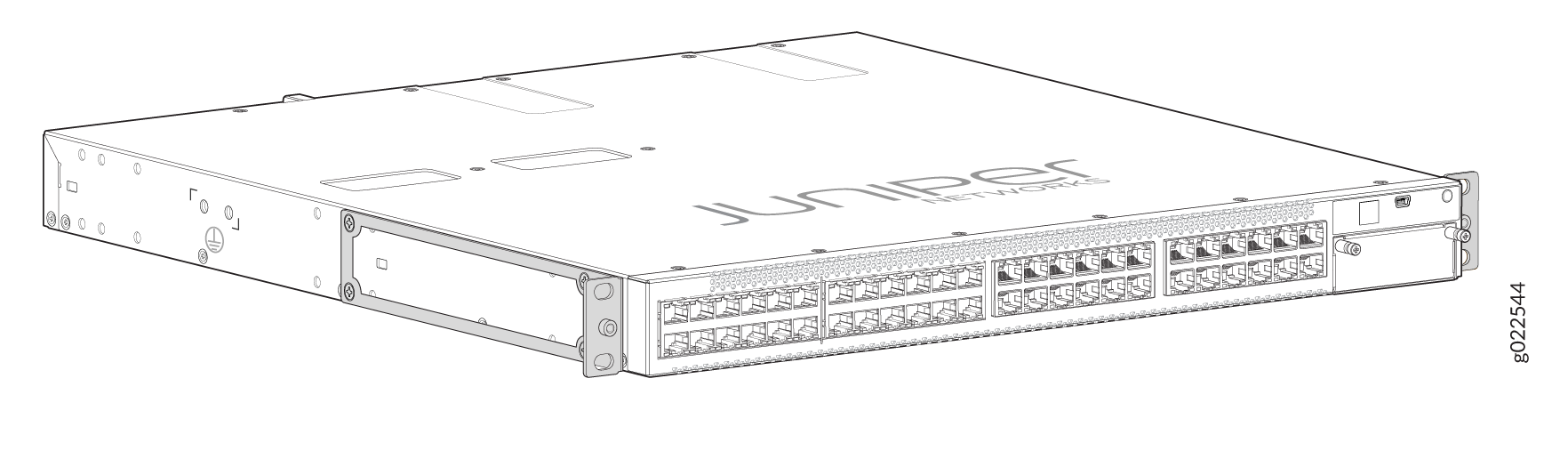

    그림 3: EX4300-48MP 및 EX4300-48MP-S 스위치 측면 패널에 부착된 장착 브래킷 Mounting Bracket Attached to the Side Panel of EX4300-48MP and EX4300-48MP-S Switches
  3. 스위치 섀시의 측면 패널에 있는 구멍과 함께 마운팅 브래킷의 하단 구멍을 정렬합니다.
  4. 정렬된 구멍에 마운팅 나사를 삽입합니다. Phillips(+) 스크루드라이버를 사용하여 나사를 조입니다.
  5. 마운팅 브래킷의 다른 구멍이 측면 패널의 구멍과 정렬되었는지 확인합니다. 각 구멍에 나사를 삽입하고 필립스 (+) 스크루 드라이버를 사용하여 나사를 조입니다.
  6. 한 사람이 스위치의 양쪽을 잡고 스위치를 들어 올려 랙에 배치하여 장착 브래킷 구멍을 랙 또는 캐비닛 레일의 스레드 구멍과 정렬하게 하십시오. 각 랙 레일에 구멍을 뚫고 마운팅 브래킷의 하단 구멍을 정렬하여 섀시가 수준인지 확인합니다. 그림 4를 참조하십시오.

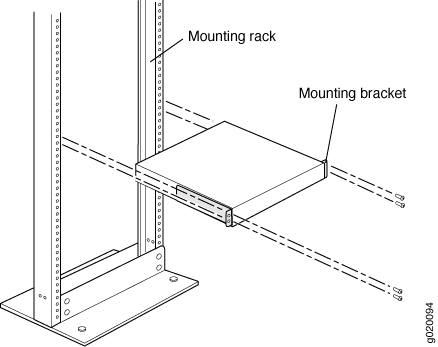

    그림 4: 랙 Mounting the Switch on Two Posts of a Rack 의 두 기둥에 스위치 장착
  7. 두 번째 사람이 적절한 나사를 사용하여 랙에 스위치를 보호합니다. 나사를 조입니다.
  8. 랙 한쪽에 있는 모든 나사가 다른 쪽의 나사와 일치하는지 확인하여 스위치 섀시가 수준인지 확인합니다.
참고:

사용하지 않는 업링크 모듈 및 전원 공급 슬롯에 커버 패널을 설치하는 것이 좋습니다.

더 보기

랙 또는 캐비닛의 4개 기둥에 EX4300 스위치 장착

랙의 4개 기둥에 스위치를 장착하기 전에 다음을 수행합니다.

다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

  • Phillips(+) 스크루 드라이버, 숫자 2(제공되지 않음)

  • 6 개의 플랫 헤드 4-40 필립스 장착 나사 (4 포스트 랙 마운트 키트 제공)

  • 12개의 플랫 헤드 4x6mm 필립스 마운팅 나사(4포스트 랙 마운트 키트 제공)

  • 플러시 또는 2-in.recess 전면 장착 브래킷 각각 1켤레(4-포스트 랙 마운트 키트와 함께 제공)

  • 사이드 마운팅 레일 1켤레(4포스트 랙 마운트 키트 제공)

  • 후면 마운팅 블레이드 1켤레(4포스트 랙 마운트 키트 제공)

  • 섀시와 후면 마운팅 블레이드를 랙에 고정하는 나사(제공되지 않음)

  • 업링크 모듈 및 전원 공급 슬롯용 패널 커버(제공)

EX4300 스위치를 19인치의 4개 게시물에 장착할 수 있습니다. 랙 또는 19인치. 캐비닛에는 별도로 주문 가능한 4포스트 랙 마운트 키트를 사용함으로써 캐비닛을 사용할 수 있습니다. (나머지 주제에서는 랙 을 사용하여 평균 랙 또는 캐비닛을 사용합니다.)

스위치와 함께 제공되는 마운팅 브래킷을 사용하여 스위치를 2-포스트 랙 또는 4-포스트 랙 중의 두 개 기둥에 장착할 수 있습니다. 랙 또는 캐비닛의 두 기둥에 EX4300 스위치 장착을 참조하십시오.

참고:

스위치를 2포스트 랙 또는 4포스트 랙 중 하나에서 오목한 위치에 장착해야 하는 경우, 별도로 주문 가능한 4-포스트 랙 마운트 키트로 제공되는 2-in.recess 전면 장착 브래킷을 사용할 수 있습니다.
참고:

후면 마운팅 블레이드의 개구부를 통해 보호 흙 단말에 액세스할 수 있도록 하기 위해 다음을 수행합니다.

  • 랙이 27.5 in인지 확인합니다. (70cm)~30.5인치. (77.5cm) 깊이의 스위치를 장착할 경우 랙 전면 4개 기둥에 플러시됩니다.

  • 랙이 29.5인치인지 확인합니다. (75cm)~32.5인치. 스위치 2를 장착할 경우 깊이 82.5cm입니다. 랙 전면에서 분리됩니다.
참고:

스위치를 들어 올릴 수 있는 사람이 한 명, 다른 사람이 스위치를 랙으로 고정해야 합니다.
주의:

랙에 여러 유닛을 장착하는 경우 가장 무거운 장치를 랙 하단에 장착하고 다른 유닛을 랙 바닥에서 상단까지 장착하여 유닛 무게 순서를 줄입니다.

랙의 4개 기둥에 스위치를 마운트하는 경우:

  1. 스위치를 평평하고 안정적인 표면에 놓습니다.
    참고:

    4 포스트 랙 마운트 키트는 측면 마운팅 레일에 부착된 짧은 전면 마운팅 브래킷과 함께 제공됩니다. 랙에서 스위치를 분리하려면 Phillips(+) 스크루 드라이버로 측면 마운팅 레일에서 짧은 전면 장착 브래킷을 풀고 긴 전면 마운팅 브래킷을 측면 마운팅 레일에 연결해야 합니다.
  2. 스위치 섀시의 측면 패널을 따라 측면 마운팅 레일을 정렬합니다. 측면 마운팅 레일의 후면에 있는 두 개의 구멍을 측면 패널 후면에 있는 두 개의 홀과 맞춥니다.
  3. 4x6mm 필립스 플랫 헤드 마운팅 나사를 두 개의 정렬된 구멍에 삽입하고 스크루드라이버를 사용하여 나사를 조입니다. 측면 마운팅 레일의 나머지 4개 홀이 측면 패널의 4개 홀과 정렬되었는지 확인합니다. 그림 5를 참조하십시오.

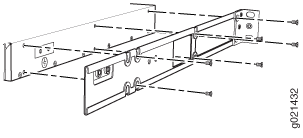

    그림 5: 사이드 마운팅 레일을 스위치 섀시에 Attaching the Side Mounting-Rail to the Switch Chassis 연결
  4. 4x6mm 필립스 플랫 헤드 마운팅 나사를 측면 마운팅 레일의 나머지 4개 홀에 삽입하고 스크루드라이버를 사용하여 나사를 조입니다.
  5. 한 사람이 스위치의 양쪽을 잡고 스위치를 들어 올려 랙에 배치하여 측면 마운팅 레일 구멍을 랙 앞 포스트의 스레드 구멍과 정렬하게 하십시오. 각 랙 레일에 구멍이 있는 전면 마운팅 브래킷의 하단 구멍을 정렬하여 섀시가 수준인지 확인합니다. 그림 6을 참조하십시오.

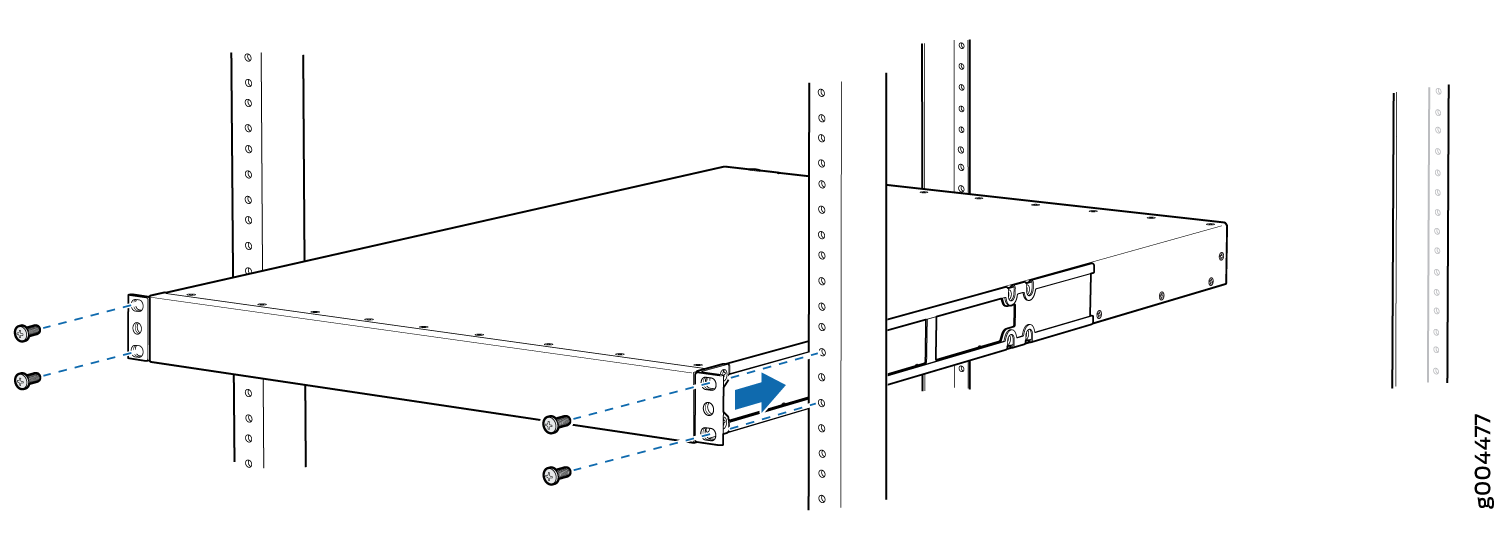

    그림 6: 스위치를 랙 Mounting the Switch on Front Posts of a Rack 의 전면 기둥에 장착
  6. 두 번째 사람이 랙에 적합한 나사를 사용하여 스위치 전면을 랙으로 보호하십시오.
  7. 후면 마운팅 블레이드를 측면 마운팅 레일로 밀어 넣습니다. 그림 7을 참조하십시오.

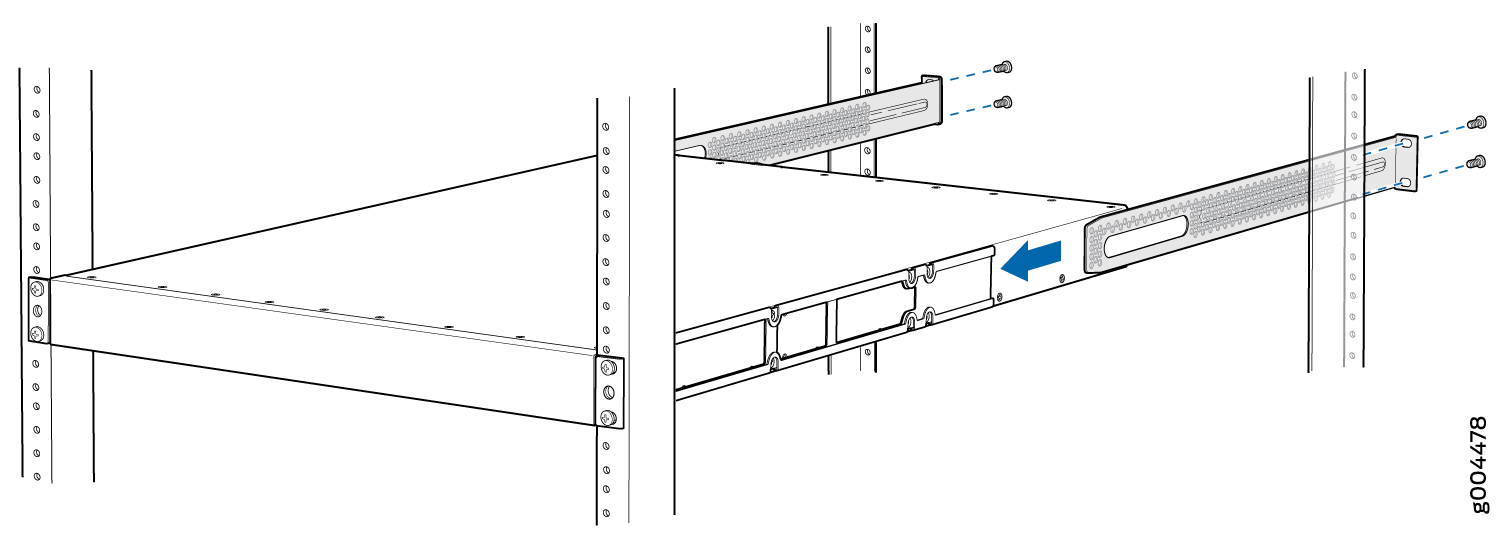

    그림 7: 후면 마운팅 블레이드를 측면 마운팅 레일 Sliding the Rear Mounting-Blades into the Side Mounting-Rails 로 슬라이딩
  8. 랙에 적합한 나사를 사용하여 후면 마운팅 블레이드를 후면 포스트에 연결합니다. 나사를 조입니다.
  9. 랙 전면의 모든 나사가 랙 뒷면의 나사와 일치하는지 확인하여 스위치 섀시가 수준인지 확인합니다.
참고:

사용하지 않는 업링크 모듈 및 전원 공급 슬롯에 커버 패널을 설치하는 것이 좋습니다.

더 보기

EX4300 스위치를 랙 또는 캐비닛의 오목한 위치에 장착

EX4300 스위치를 2포스트 랙 또는 4포스트 랙 중 두 개의 기둥에 오목한 위치에 장착하여 스위치가 랙 전면에서 랙 내부에서 2인치 정도 분리되도록 할 수 있습니다. 분리된 위치에서 스위치를 장착하려면 별도로 주문 가능한 4포스트 랙 마운트 키트에 제공되는 전면 장착 브래킷을 사용하십시오.

오목한 위치에서 스위치를 마운트해야 하는 이유는 다음과 같습니다.

  • 캐비닛에 스위치를 장착하고 있으며 스위치가 분리되지 않는 한 캐비닛 문이 완전히 닫힙니다.

  • 장착하는 스위치에는 트랜시버가 설치된 업링크 모듈이 있습니다. 스위치 전면에서 돌출되는 업링크 모듈 포트의 트랜시버입니다.

스위치를 2개 게시물 또는 4개의 게시물로 분리된 위치에 마운트하려면 랙 또는 캐비닛의 두 기둥에 EX4300 스위치를 장착하거나 랙 또는 캐비닛의 4개 기둥에 EX4300 스위치를 장착하는 지침을 따릅니다.

더 보기

벽에 EX4300 스위치 장착

스위치를 벽에 장착하기 전:

다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

  • Phillips(+) 스크루 드라이버, 숫자 2(제공되지 않음)

  • 벽면 장착 브래킷 2개(벽면 장착 키트 제공)

  • 12개의 벽면 장착 브래킷 나사(벽면 장착 키트와 함께 제공)

  • 4 마운팅 나사(8-32 x 1.25인치 또는 M4 x 30mm)(제공되지 않음)

  • 업링크 모듈 및 전원 공급 슬롯용 패널 커버(제공)

  • 스위치를 시트록(석고 코어가 있는 벽판) 또는 벽판에 장착할 경우 최대 33lb(15kg)에 이르는 두 개의 완전 로드 스위치의 결합 무게를 지원할 수 있는 빈 벽 앵커입니다.

경고:

EX4300-48MP 및 EX4300-48MP-S 스위치를 제외한 EX4300 스위치를 벽에 장착할 때, 섀시의 전면 패널을 하향 조정하여 적절한 공기 흐름을 보장하고 화재 발생 시 안전 요구 사항을 충족합니다. EX4300-48MP 및 EX4300-48MP-S 스위치를 벽에 장착할 때, 섀시의 전면 패널은 오른쪽 또는 왼쪽을 가리키며 적절한 공기 흐름을 보장하고 화재 발생 시 안전 요구 사항을 충족합니다.
참고:

손쉽게 리프팅하려면 스위치를 벽에 장착한 후에만 추가 전원 공급 장치를 설치하십시오.

별도로 주문 가능한 벽면 장착 키트를 사용하여 EX4300 스위치를 벽에 장착할 수 있습니다.

스위치를 벽에 장착하기 위해 다음을 수행합니다.

  1. 양쪽에 벽면 장착 브래킷 4개를 사용하여 섀시 측면에 벽면 장착 브래킷을 연결합니다( 그림 8 참조). 나사를 조이려면 스크루 드라이버를 사용하십시오.

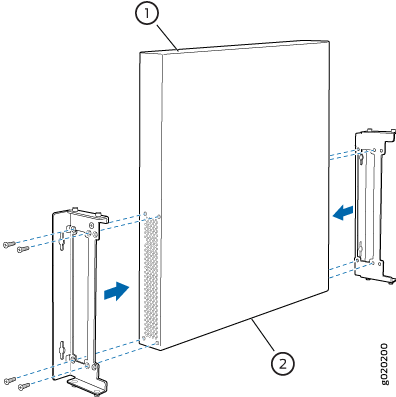

    그림 8: 벽면 장착 브래킷을 스위치 섀시에 Attaching Wall-Mount Brackets to the Switch Chassis 연결
  2. 두 개의 스위치를 함께 장착하는 경우, 두 번째 스위치를 첫 번째 위에 줄지어 서서 양쪽에 2개의 벽면 장착 브래킷 나사를 사용하여 장착 브래킷에 연결합니다( 그림 9 참조).
  3. 벽에 장착 나사를 삽입합니다. EX4300-48MP 및 EX4300-48MP-S 스위치를 제외한 EX4300 스위치를 장착하는 경우, 장착 나사의 상단 쌍을 474.35mm 간격으로 삽입하고, 첫 번째 세트 바로 아래에 151.81mm 나사를 장착하는 두 번째 쌍을 삽입합니다. EX4300-48MP 및 EX4300-48MP-S 스위치를 장착하는 경우, 장착 나사의 상단 쌍을 474.2mm 간격으로 삽입하고, 첫 번째 세트 바로 아래에서 두 번째 마운팅 나사 152mm를 삽입합니다( 그림 10 및 그림 11 참조).

    마운팅 나사를 뒤에 스터드가 없는 벽판에 삽입하면 75lb(34kg)를 지원하도록 정격 드라이월 앵커를 사용해야 합니다. 섀시에 추가 지원을 제공하기 위해 가능한 경우 벽 스터드에 나사를 삽입합니다.

    나사를 일부만 운전하여 약 1/4를 남깁니다. (6mm) 나사와 벽의 머리 사이의 거리. 스크루드라이버를 사용하여 나사를 구동합니다.

  4. 스위치나 스위치의 각 측면을 잡고, 스위치나 스위치를 들어 올리고, 장착 나사에서 브래킷을 매달아 놓습니다( 그림 9 참조).
    그림 9: 스위치를 벽에 Mounting the Switch on a Wall 장착

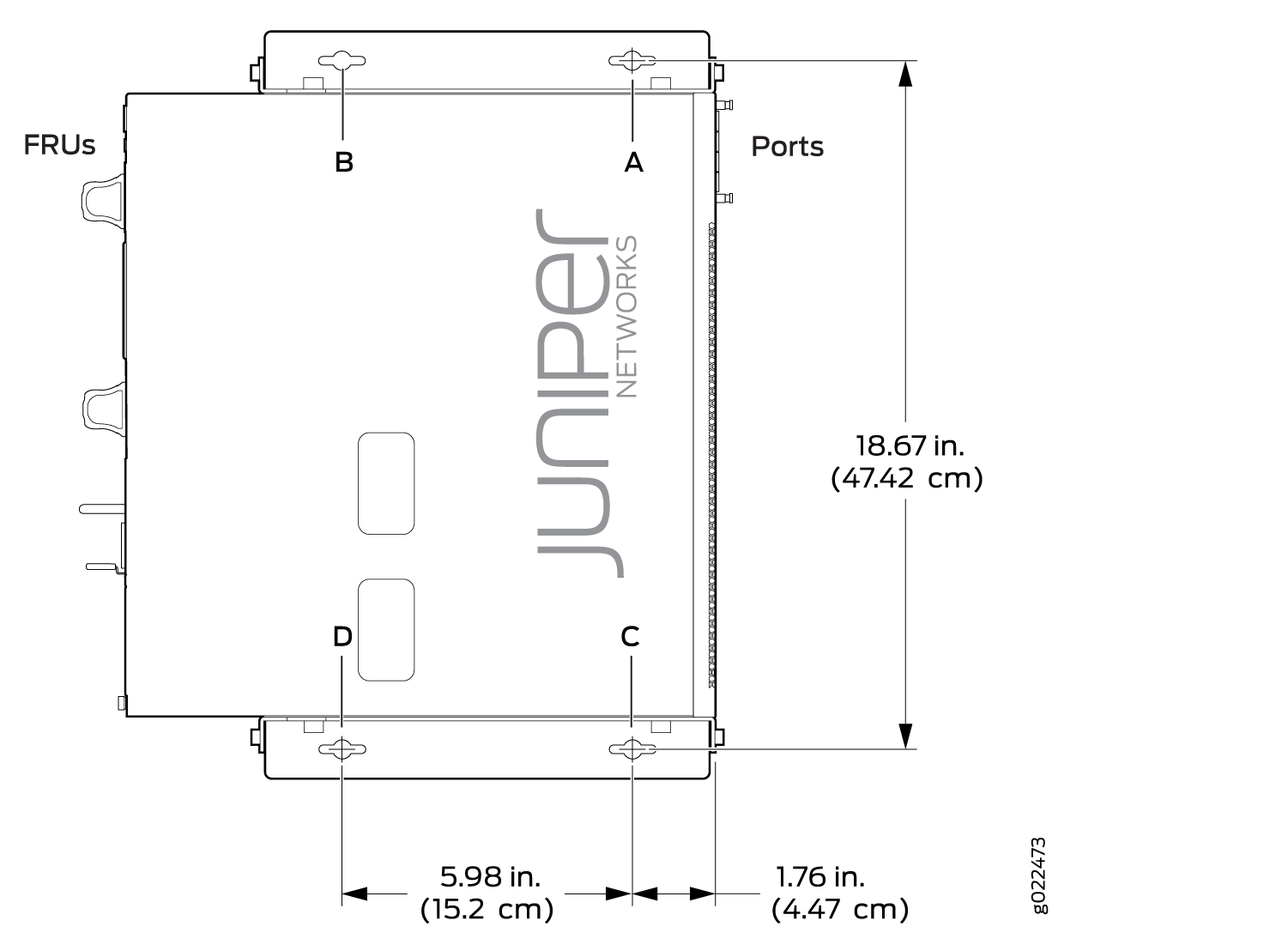

    그림 10: 전면 패널이 오른쪽을 가리키고 벽에 EX4300-48MP 및 EX4300-48MP-S 스위치를 장착하기 위한 측정치 Measurements for Mounting EX4300-48MP and EX4300-48MP-S Switches on a Wall with the Front Panel Pointing to the Right Side

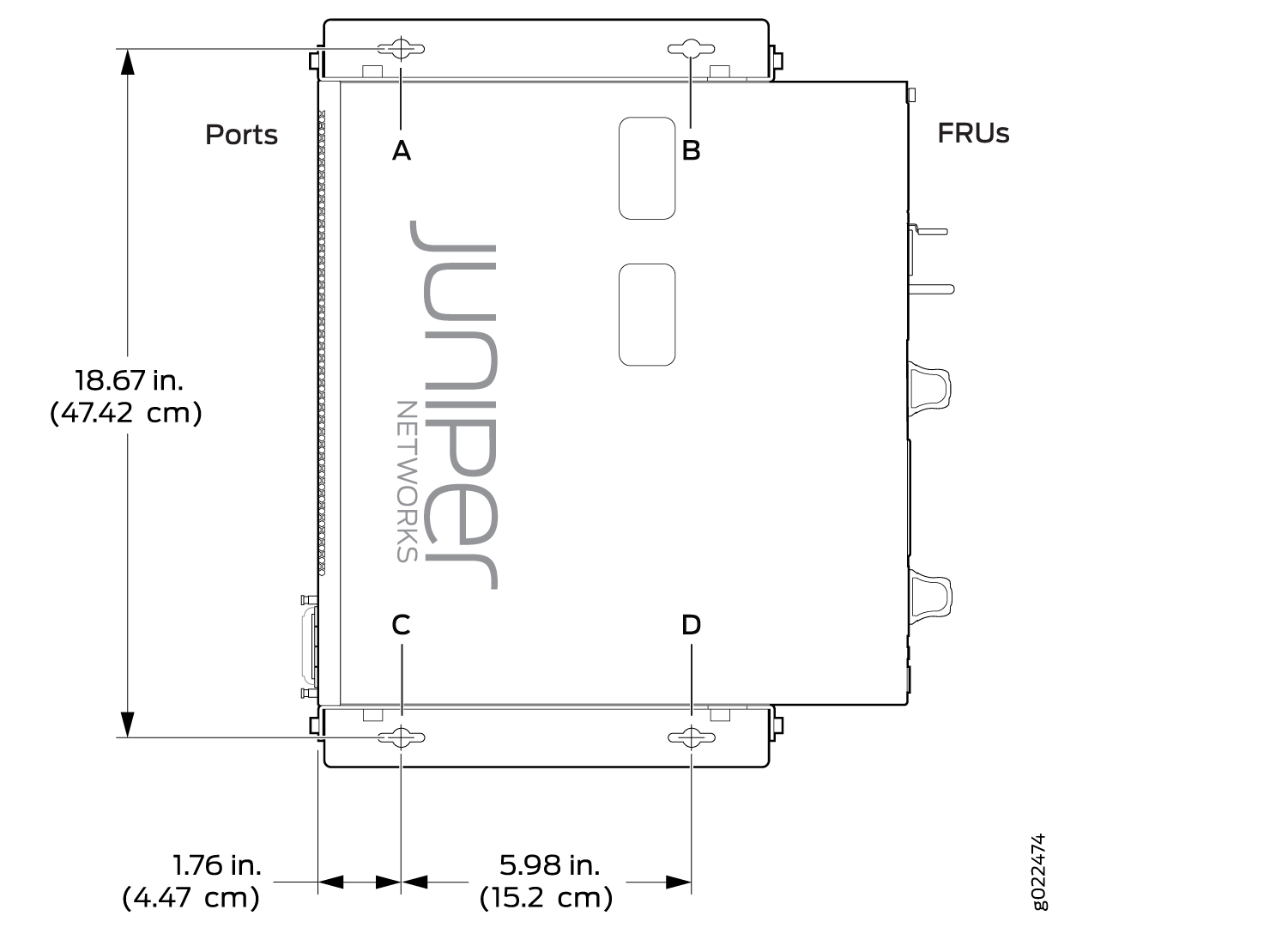

    그림 11: 전면 패널이 왼쪽을 가리키고 있는 벽에 EX4300-48MP 및 EX4300-48MP-S 스위치 장착 Mounting EX4300-48MP and EX4300-48MP-S Switches on a Wall with the Front Panel Pointing to the Left Side
  5. 스크루드라이버를 사용하여 장착 나사를 조입니다.
