項目一覧


MX2008 のインストール

4 ポスト ラックまたはキャビネット用 MX2008 取り付け金具の取り付け

ケージナットの取り付け(必要な場合)

必要に応じて、ケージ ナットを 表 1 と 表 2 に示す穴に挿入します。穴の距離は、取り付けシェルフの底部と位置合わせされたラックの標準 U 分割を基準にしています。

ケージ ナットを 4 ポスト ラックに取り付けるには、次の手順に従います。

  1. 両方のラック レールの背面で、4 支柱取り付けシェルフに指定された穴にケージ ナットを挿入します。ケージ ナットを前面レールの前面に取り付けます( 表 1 を参照)。
  2. 両方のラックレールの前面で、シャーシを取り付けるために指定された穴にケージナットを挿入します。ケージ ナットを前面レールの前面に取り付けます( 表 1 を参照)。
表 1:4 ポスト取り付けシェルフを取り付けるための取り付け穴の位置

穴

U分割上の距離

6

3.25インチ(8.3 cm)

1.86U

5

2.63インチ(6.7 cm)

1.5U

4

2.00インチ(5.1 cm)

1.14U

3

1.50インチ(3.8 cm)

0.86U

2

0.88インチ(2.2 cm)

0.50U

1

0.25インチ(0.6cm)

0.14U
表 2:MX2008 シャーシを 4 ポスト ラックまたはキャビネットに設置するための取り付け穴の位置

穴

U分割上の距離

110

63.88インチ(162.2cm)

36.50U

101

58.63インチ(148.9 cm)

33.50U

92

53.38インチ(135.6 cm)

30.50U

83

48.13インチ(122.2 cm)

27.50U

74

42.88インチ(108.9 cm)

24.50U

65

37.63インチ(95.6 cm)

21.50U

56

32.38インチ(82.2 cm)

18.50U

47

27.13インチ(68.9 cm)

15.50U

38

21.88インチ(55.6 cm)

12.50U

29

16.63インチ(42.2 cm)

9.50U

20

11.38インチ(28.9 cm)

6.50U

11

6.13インチ(15.6 cm)

3.50U

前面取り付けフランジの穴の間隔は 3 U(5.25 インチ) です。(13.3 cm))。

4 支柱取り付けシェルフの取り付け

ルーターを 4 ポスト ラックまたはキャビネットに設置するには、取り付けシェルフが必要です。ルーターをオープン フレーム ラックに設置する場合、シェルフは必要ありません。

4 支柱取り付けシェルフを取り付けるには( 図 1 を参照)。

  1. シェルフをラックレールの間にスライドさせ、シェルフの底部をラックレールサポートに置きます。シェルフは背面レールの前面に取り付け、ラックの前面に向かって伸びます。
  2. 4 支柱取り付けシェルフの背面フランジの開いた穴にネジを部分的に差し込みます。
    手記：

    お持ちのラックまたはキャビネットの種類によっては、ケージナットが必要になる場合があります。
  3. すべてのネジを完全に締めます。
  4. 前面ラックの各レールの前面で、4 支柱取り付けシェルフの各耳にある穴に取り付けネジを部分的に差し込みます。
  5. すべてのネジを完全に締めます。

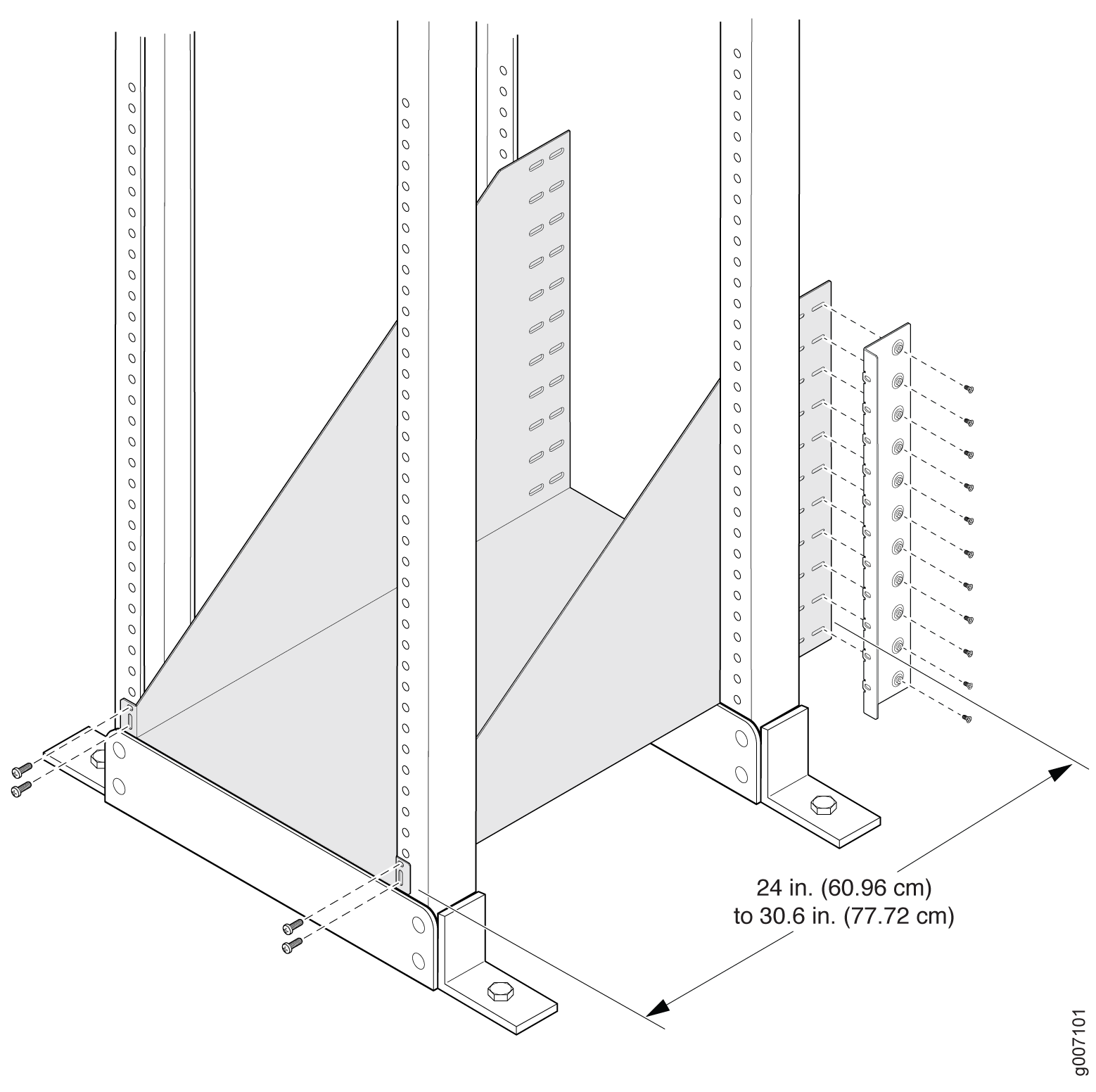

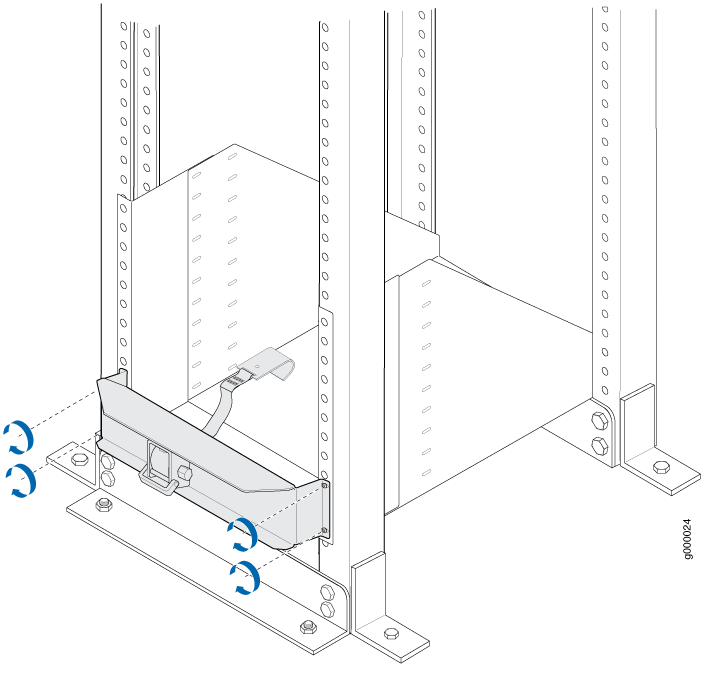

    図 1:4 ポスト ラックまたはキャビネット Installing the Mounting Hardware for a Four-Post Rack or Cabinetの取り付け金具の取り付け
    手記：

    • 4 ポスト取り付けシェルフの 2 つの背面フランジは、24 インチの範囲で調整できます。(60.96 cm)から 30 インチ(76.2 cm)さまざまなタイプのラックレールに対応。

    • MX2008ルーターを4ポストラックまたはキャビネットに設置する場合、前面から背面まで24-U以上の遮るもののない使用可能なラックスペースが必要です。

参照

センターマウントブラケットの取り外し

センターマウント ブラケットは 4 ポスト ラックには使用されないため、シャーシから取り外す必要があります。

シャーシから中央取り付けブラケットを取り外す方法は、次の手順に従います。

  1. 各ブラケットのネジを緩めます( 図2を参照)。
  2. 各ブラケットを取り外します。

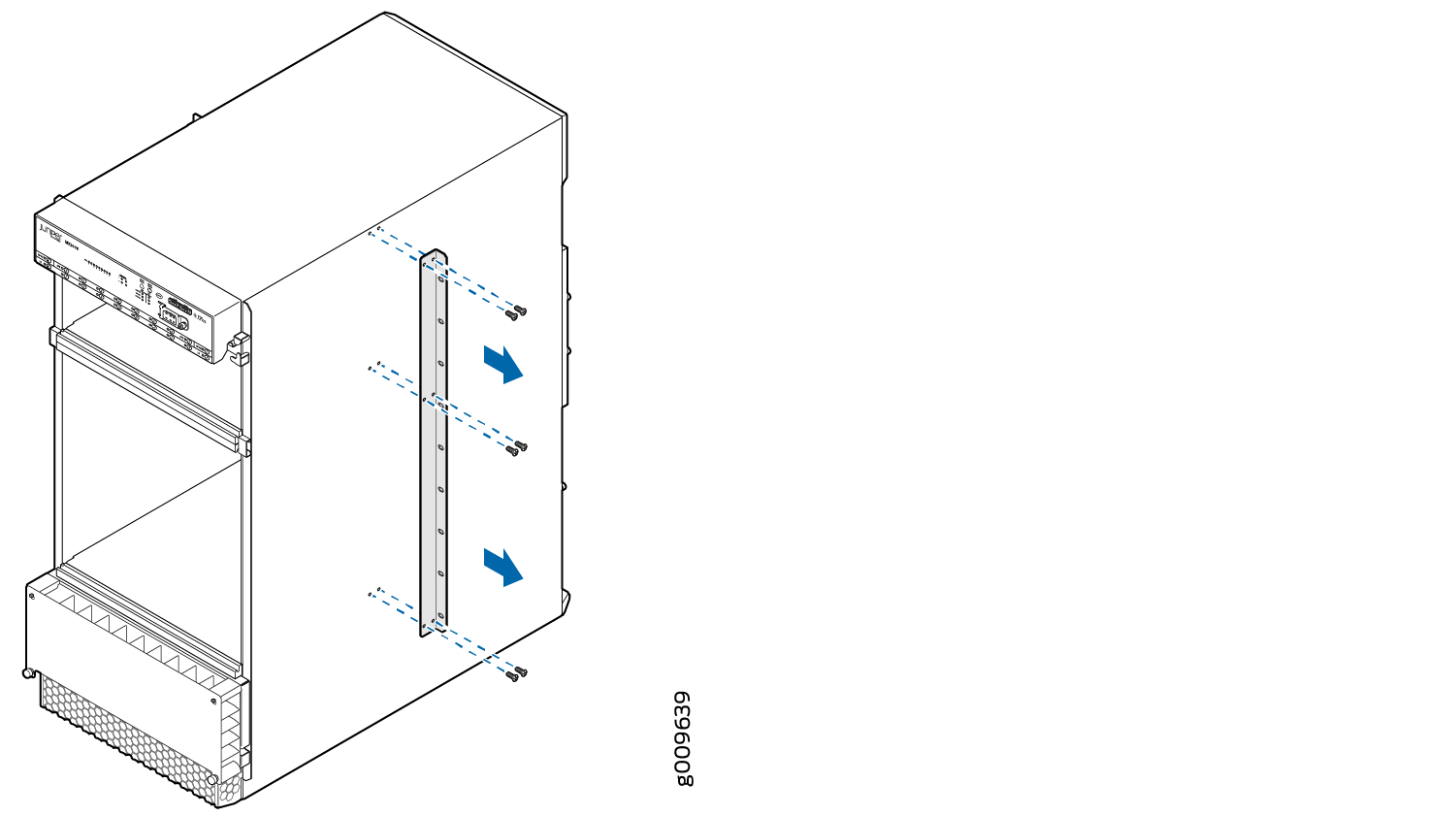

    図2:センターマウントブラケットの取り外し Center-Mounting Bracket Removal

参照

ラックに取り付ける前に MX2008 ルーター シャーシからコンポーネントを取り外します

パレットジャッキ付きのルーターを取り付ける前に、まずシャーシから輸送用カバーとコンポーネントを取り外す必要があります。コンポーネントを取り外した場合、シャーシの重量は約 146.96 kg(324 ポンド)になります。

注意：

輸送用カバーは、シャーシをラックにガイドするのに役立ちます。シャーシの他の部分に力を加えると、損傷するおそれがあります。

パレット ジャック付きの MX2000 ルーターを設置する前に、電源分散モジュールを取り外します

最初に一番上の PDM (PDM1) を取り外してから、下に向かって作業します。AC、DC、240 V 中国、またはユニバーサル(HVAC/HVDC)PDM を取り外すには( 図 3、 図 4、 図 5、 および 図 6 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  2. AC電源ルーターでは、ACサーキットブレーカーを電源からオフ(O)の位置に動かします。DC電源ルーターでは、DCサーキットブレーカーを電源からオフ(O)の位置に動かします。

    PDM が電源に接続されていない場合でも、この注意事項をお勧めします。

  3. PDM フェースプレートの 2 本の非脱落型ネジを緩めます。2つのバネ付きロックレバーを、止まるまで引いてシャーシから引き離します。
    手記：

    PDM1 のロックレバーを引き下げてシャーシから外し、 PDM0 のロックレバーを引き上げてシャーシから外します。

    PDM をシャーシから少し離して伸ばします。
  4. 両手で 2 つのハンドルをつかみ、PDM をシャーシからそっとまっすぐ引き出します。
    注意：

    PDM の背面にある電源コネクタには触れないでください。それらは損傷する可能性があります。
    注意：

    PDM を取り外した後は、それらを互いに積み重ねないでください。各コンポーネントを、安定した平らな面に置いた帯電防止マットの上に置きます。
図 3:MX2000 ルーター Removing an AC Power Distribution Module Before Installing the MX2000 Routerを設置する前の AC 電源分散モジュールの取り外し
図 4:MX2000 ルーター Removing a DC Power Distribution Module (-48 V) Before Installing the MX2000 Routerを設置する前の DC 電源分散モジュール(-48 V)の取り外し
図 5:MX2000 ルーター Removing a DC Power Distribution Module (240 V China) Before Installing the MX2000 Routerを設置する前に、DC 電源分散モジュール(240 V 中国)を取り外します
図 6:MX2000 ルーター Removing a High-Voltage Universal (HVAC/HVDC) Power Distribution Module Before Installing the MX2000 Routerを設置する前の高電圧ユニバーサル(HVAC/HVDC)電源分散モジュールの取り外し

参照

MX2000ルーターを設置する前に電源モジュールを取り外す

AC、DC、240 V 中国、ユニバーサル(HVAC/HVDC)PSM を取り外すには( 図 7、 図 8 、 図 9 、 図 10 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  2. AC電源ルーターでは、各PSMのAC電源スイッチをオフ(O)の位置に動かします。DC電源ルーターでは、各PSMのDC電源スイッチをオフ(O)の位置に動かします。

    PSMが電源に接続されていない場合でも、これを推奨します。

  3. PSM をシャーシに固定している 2 本の非脱落型ネジを緩めます。片手でPSMフェースプレートのハンドルをつかみながら、もう片方の手でPSMをガイドします。
  4. PSMをシャーシからまっすぐ引き出します。
    注意：

    PSMの背面にある電源コネクターには触れないでください。破損する可能性があります。
    注意：

    PSMを取り外した後は、PSMを互いに積み重ねないでください。各コンポーネントを、安定した平らな面に置いた帯電防止マットの上に置きます。
図 7:MX2000 ルーター Removing a AC Power Supply Module Before Installing the MX2000 Routerを設置する前の AC 電源モジュールの取り外し
図 8:MX2000 ルーター Removing a DC Power Supply Module (-48 V) Before Installing the MX2000 Routerを設置する前の DC 電源モジュール(-48 V)の取り外し
図 9:MX2000 ルーター Removing a DC Power Supply Module (240 V China) Before Installing the MX2000 Routerを設置する前の DC 電源モジュール(240 V 中国)の取り外し
図 10:MX2000 ルーター Removing a High-Voltage Universal (HVAC/HVDC) Power Supply Module Before Installing the MX2000 Routerを設置する前の高電圧ユニバーサル(HVAC/HVDC)電源モジュールの取り外し

参照

パレット ジャック付きの MX2010 ルーターを設置する前にファン トレイを取り外します

上部と下部のファントレイを取り外すには( 図11 および 図12を参照)。

手記：

ファントレイは交換可能で、ホットインサートおよびホットリムーブが可能です。
  1. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  2. ファントレイアクセスパネルの両側にある2本の非脱落型ネジを緩めて開きます。
  3. ファン トレイの前面プレートにある 2 本の非脱落型ネジを緩めます。
  4. ハンドルをつかみながら、ステータスLEDが消灯するまでラッチを押し続けます。ファントレイを約1〜3インチ引き出します。
  5. ラッチをもう一度押したままにして、ファンの動作を解除します。片手をファン トレイの下に置いて支えながら、ファン トレイをルーターから完全に引き出します。
    手記：

    ダブルラッチシステムは安全機構であるため、ファントレイを1回の動作で引き出すことはできません。

    注意：

    ファン トレイを取り外した後は、互いに積み重ねないでください。各コンポーネントを、安定した平らな面に置いた帯電防止マットの上に置きます。

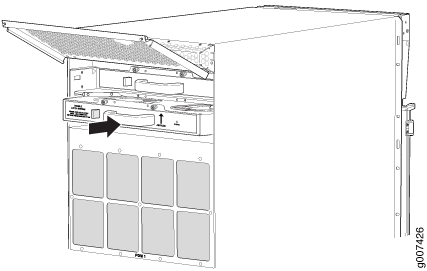

図 11:上部ファン トレイの取り外し Removing Upper Fan Trays
警告：

ファン トレイを取り外す前に、ファン ブレードが完全に停止していることを確認してください。

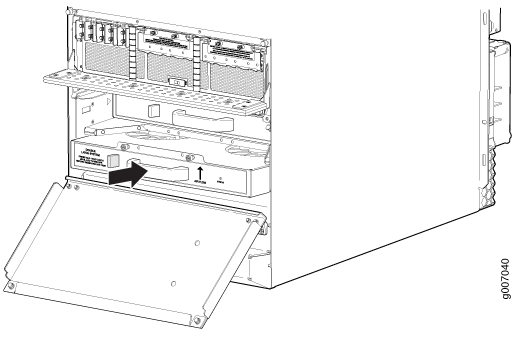

図 12:下部ファン トレイの取り外し Removing Lower Fan Trays

参照

パレット ジャック付きの MX2010 ルーターを設置する前に SFB を取り外す

SFB を取り外すには( 図 13 を参照)。

  1. 静電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  3. イジェクタハンドルを外側に開くと同時に、SFBを外します。
  4. イジェクターのハンドルをつかみ、SFB をシャーシから約半分引き出します。
  5. 片手を SFB の下に添えて支え、シャーシから完全に引き出します。静電気防止マットの上に置きます。
    注意：

    SFB の重量はバックエンドに集中します。SFB をシャーシから取り出す際は、最大 5.45 kg(12 ポンド)の全重量を受け入れる準備をしてください。
    注意：

    ハードウェアコンポーネントを取り外した後は、積み重ねないでください。各コンポーネントを、安定した平らな面に置いた帯電防止マットの上に置きます。
  6. 各 SFB に対してこの手順を繰り返します。
図 13:SFB Removing an SFBの削除

参照

パレット ジャック付きの MX2010 ルーターを設置する前に、アダプター カード付きの MPC を取り外す

アダプター カード(ADC)で MPC を取り外すには:

  1. ADC付きのMPC用の帯電防止マットを用意します。また、取り外す MPC の光インターフェイスを使用して、各 MPC にゴム製安全キャップを用意します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  3. 両方のイジェクタハンドルを同時に開き、MPCとADCの両方を外します。
  4. ハンドルをつかみ、MPCとADCをカードケージから半分までスライドさせます。
  5. 片方の手をADCでMPCの前面に回し、もう片方の手をMPCの下に置いて支えます。MPCとADCをシャーシから完全に引き出し、帯電防止マットの上または静電袋に入れます。
    注意：

    ADCを搭載したMPCの重量はバックエンドに集中しています。MPCとADCをシャーシからスライドさせる際には、最大11.34 kg(25 ポンド)の全重量を受け入れる準備をしてください。

    MPC と ADC がシャーシから取り出されるときは、イジェクター ハンドル、バス バー、またはエッジ コネクターで持たないでください。彼らはその重さを支えることができません。

    取り外し後は、MPCをADCを積み重ねないでください。それぞれを静電袋に入れるか、安定した平らな面にある帯電防止マットの上に置きます。

参照

パレットジャック付きのMX2010ルーターを設置する前に、アダプターカードなしのMPCを取り外します

ADCなしでMPCを取り外すには( 図14を参照)。

  1. MPC用の帯電防止マットを用意します。また、取り外す MPC で光インターフェイスを使用する各 MPC 用に、ゴム製安全キャップを用意します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  3. 両方のノブを同時に反時計回りに回して、MPCをADCから取り外します。
  4. 両方のノブをつかみ、MPCをADCからまっすぐ引き出します。
  5. 片方の手を MPC の前面に回し、もう片方の手をその下に添えて支えます。MPCをADCから完全に引き出し、帯電防止マットの上または静電袋に入れます。
    注意：

    MPCの重量はバックエンドに集中しています。MPCをADCからスライドさせる際は、最大8.32kg(18.35ポンド)の全重量を受け入れる準備をしてください。

    MPCがADCから外れているときは、ノブ、バスバー、またはエッジコネクタで持たないでください。彼らはその重さを支えることができません。

    取り外し後は、MPCを積み重ねないでください。それぞれを静電袋に入れるか、安定した平らな面にある帯電防止マットの上に置きます。

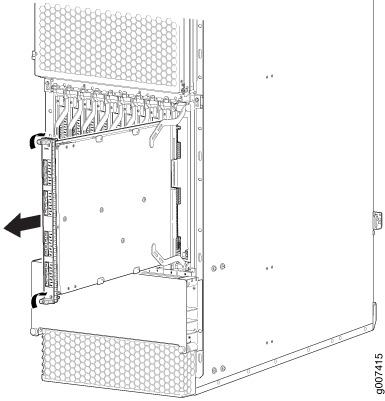

図14:ADCRemoving an MPC without the ADCを使用しないMPCの取り外し

参照

パレット ジャック付きの MX2010 ルーターを設置する前に CB-RE を取り外す

CB-RE を取り外すには( 図 15 を参照)。

  1. CB-RE用の帯電防止マットを用意します。また、取り外す CB-RE の光インターフェイスを使用する各 SFP に、ゴム製安全キャップを用意します。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップを承認された設置場所のESD接地点と接続します。詳しくは、サイトの手順をご覧ください。
  3. 両方のイジェクタハンドルを同時に開いて、CB-REを取り外します。
  4. ハンドルをつかみ、CB-REをカードケージから半分まで引き出します。
  5. 片方の手をCB-REの前面に回し、もう片方の手をその下に添えて支えます。CB-REをシャーシから完全に引き出し、静電防止マットの上または静電袋に入れます。
    注意：

    CB-REの重量はバックエンドに集中しています。CB-REをシャーシから取り出す際は、最大6.8 kg(15 ポンド)の全重量を受け入れる準備をしてください。

    CB-REをシャーシから取り出すときは、イジェクタハンドル、バスバー、またはエッジコネクターを持って持たないでください。彼らはその重さを支えることができません。
    注意：

    CB-REを取り外した後は、互いに積み重ねないでください。各コンポーネントを、安定した平らな面に置いた帯電防止マットの上に置きます。
図 15:CB-RE Removing a CB-REの取り外し

参照

参照

パレット ジャッキを使用した MX2008 ルーターの設置の概要

  1. ルーターの設置に必要な工具を集めます。見る：

    パレットジャッキを使用してMX2008ルーターを設置するために必要な工具。

  2. パレットジャッキアタッチメントを取り付けます。見る：

    パレットジャッキアタッチメントの取り付け。

  3. MX2008をインストールします。見る：

    アタッチメント付きのパレットジャッキを使用したMX2008ルーターの設置。

参照

パレット ジャックを使用して MX2008 ルーターを設置するために必要な工具

ルーターを設置するには、次の工具と機器が必要です。

  • 標準パレットジャッキ(付属していません)

  • パレットジャッキアタッチメント - MX2000-PLLT-JCK-ADPTR

  • 前面コンポーネントの輸送用カバー

  • リアコンポーネント輸送用カバー

  • プラス(+)ねじ回し、番号 1、2、および 3

  • 9/16インチまたは14 mmのオープンエンドレンチまたはソケットレンチを使用して、輸送用パレットからブラケットボルトを取り外します

  • ESDリストストラップ

  • 帯電防止マット

参照

パレットジャッキアタッチメントの取り付け

パレットジャッキアタッチメントをパレットジャッキに取り付けるには:

  1. パレットジャッキアタッチメントを輸送用クレートから取り外します。
  2. パレットジャッキアタッチメントを両方のパレットジャッキの脚に挟みます。
  3. 9/16インチを使用。(14 mm)ソケットレンチで、パレットジャッキ取り付けプラットフォームの上部にある8つの輸送用ブラケットサポートトルク留め具を緩めて取り外します。
  4. 9/16インチを使用。ソケットレンチ(14 mm)で、4つの調整可能なパレットジャッキ取り付けブラケットにあるトルク留め具を緩めます。
  5. 4 つのパレットジャッキ取り付けブラケットを、パレットジャッキの脚の下に収まるまで調整します。
  6. 9/16インチを使用してトルクファスナーを締めます。(14 mm)ソケットレンチを使用して、パレットジャッキ取り付けのブラケットをパレットジャッキに固定します( 図16を参照)。

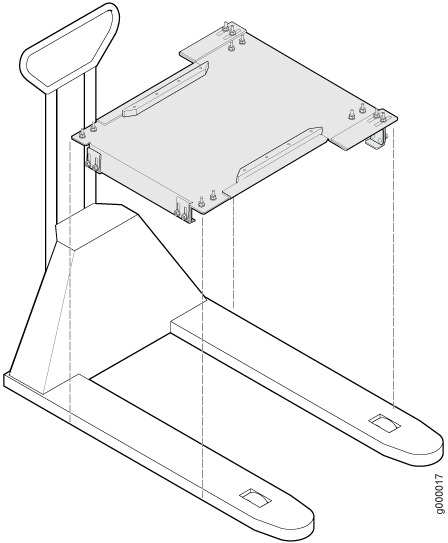

    図16:パレットジャッキアタッチメントのパレットジャッキInstalling Pallet Jack Attachment onto Pallet Jackへの取り付け

アタッチメント付きのパレットジャッキを使用したMX2008ルーターの設置

ルーターを設置する前に、すべてのコンポーネントを取り外す必要があります( ラックに取り付ける前に MX2008 ルーター シャーシからコンポーネントを取り外すを参照してください)。

アタッチメント付きのパレットジャッキを使用してルーターを取り付けるには、次の手順に従います。

  1. ラックが恒久的な位置にあり、建物に固定されていることを確認します。設置場所に、通気とメンテナンスの両方に十分なスペースがあることを確認してください。MX2008ルーターのエアフローとハードウェアメンテナンスのすきま要件を参照してください。
  2. 前面と背面の輸送用カバーをシャーシに再度取り付けて、ルータを移動できるようにします。輸送用カバーの取っ手は、設置時にシャーシをガイドするために使用されます。
    注意：

    輸送用カバーの取っ手を使用してルーターを持ち上げないでください。これらのハンドルは、ルーターの位置決めにのみ使用してください。
  3. パレットジャッキアタッチメントを両脚に置き、アタッチメントをパレットジャッキに固定します。
  4. 4人のチームを使用してルーターをパレットジャッキに積み込み、パレットジャッキ取り付けプラットフォームにしっかりと固定されていることを確認します。

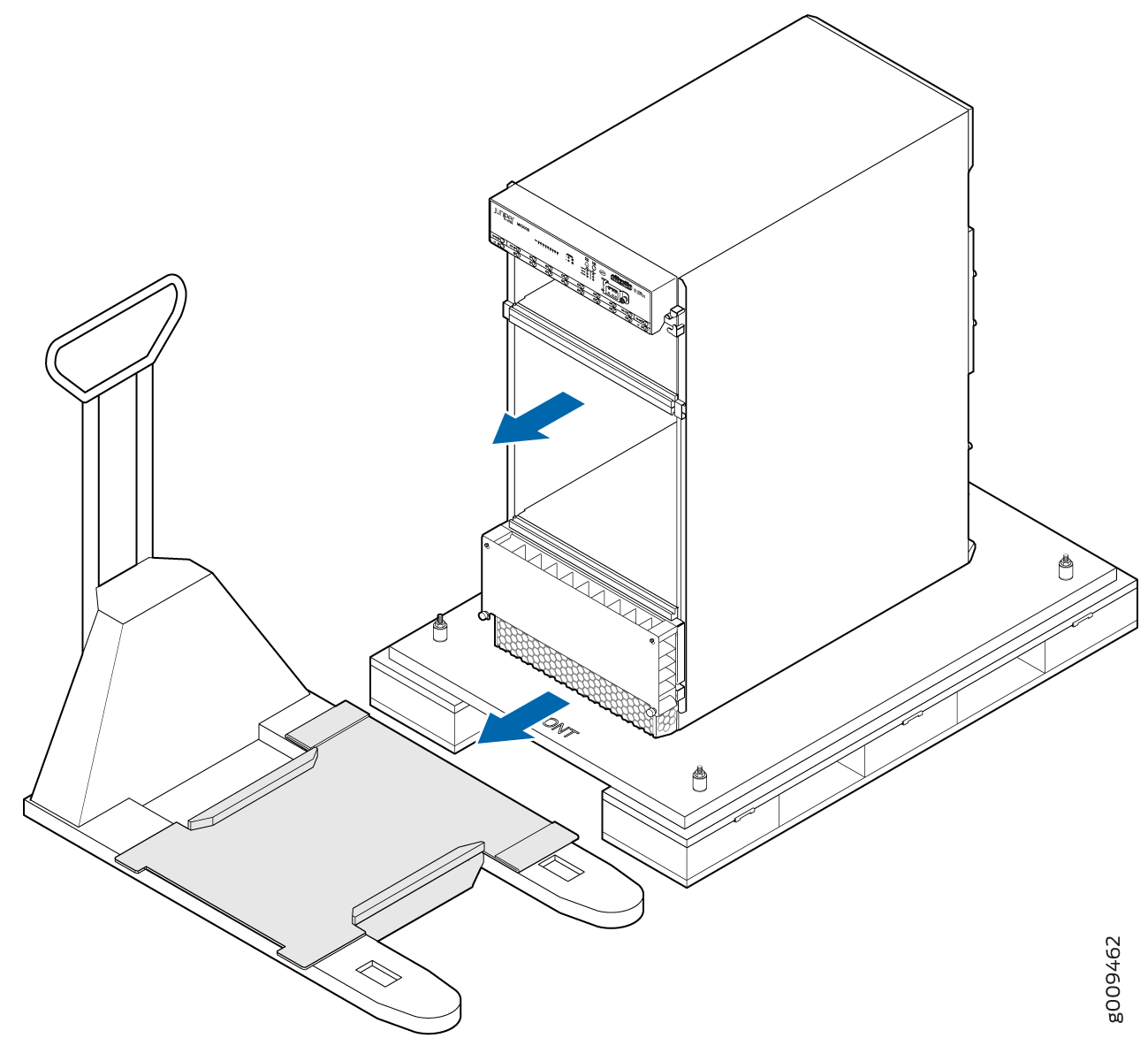

    図 17:パレット ジャック Server on a pallet jack with arrows indicating movement direction.への MX2008 ルーターの読み込み
    注意：

    輸送用カバー以外のシャーシの部分に力を加えると、シャーシが損傷するおそれがあります。
  5. 既存のブラケットのネジを使用して、輸送用ブラケットをパレットジャッキアタッチメントに取り付けます。
  6. 各輸送用ブラケットの穴にネジを部分的に差し込んで、ブラケットをシャーシに固定します。すべてのネジを締めます。これらのブラケットは、シャーシの傾きを防ぎます。
    手記：

    MX2008ルーティングを24-Uラックに設置する場合、最低24 Uの使用可能なラックスペースが必要です。
  7. シャーシを移動する前に、パレットジャッキを下げます。これにより、重量が均等に分散され、傾きやシャーシの損傷のリスクが軽減されます。
  8. パレットジャッキを使用して、ルーターをラックまたはキャビネットの前面に配置し、ラックの前面の中央に配置します。
    手記：

    MX2008ルーターをネットワークキャビネットに設置する場合は、設置中にハードウェア、デバイス、ラック、またはキャビネットコンポーネントが24-Uラックスペースのアクセスを妨げていないことを確認してください。
  9. パレットジャッキを使用して、シャーシを約0.75インチ持ち上げます。取り付けシェルフ(4 ポスト ラック)またはラックの底部開口部(オープンフレーム ラック)の表面から 1.9 cm(1.9 cm)上に置き、できるだけ近くに配置します。
    手記：

    パレットジャッキのリフト能力が短いため、ラックの下部にルーターを設置することをお勧めします。
  10. パレットジャッキアタッチメントとシャーシに取り付けられている輸送用ブラケットを取り外し、脇に置いておきます。

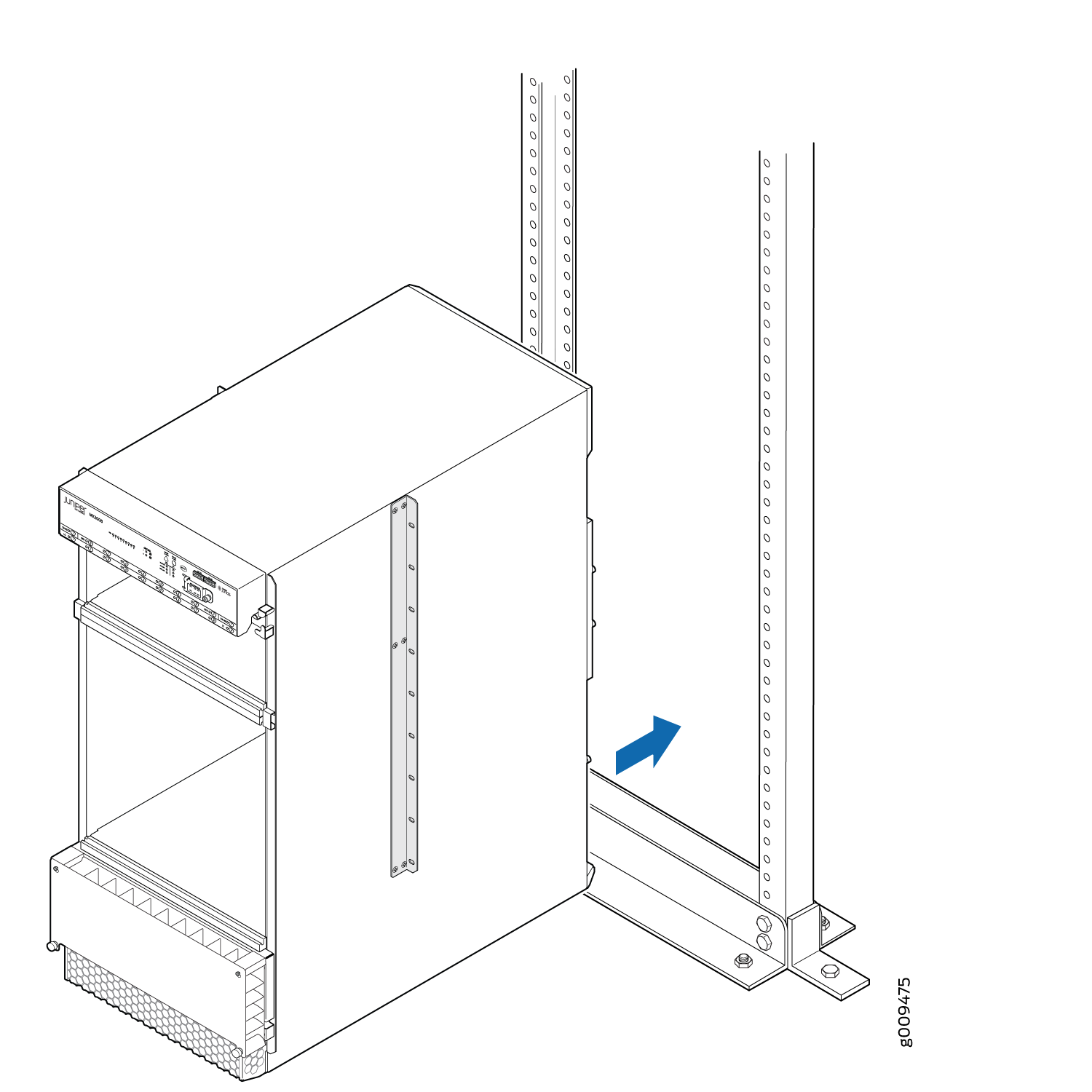

  11. 輸送用カバーのハンドルをつかみ、ルーターをラックに慎重にスライドさせます(および図18および図19を参照)。ルーターを 4 ポスト ラックに取り付ける場合は、シャーシの底面と取り付けシェルフが約 2 インチ重なるように、ルーターを取り付けシェルフにスライドさせ続けます。

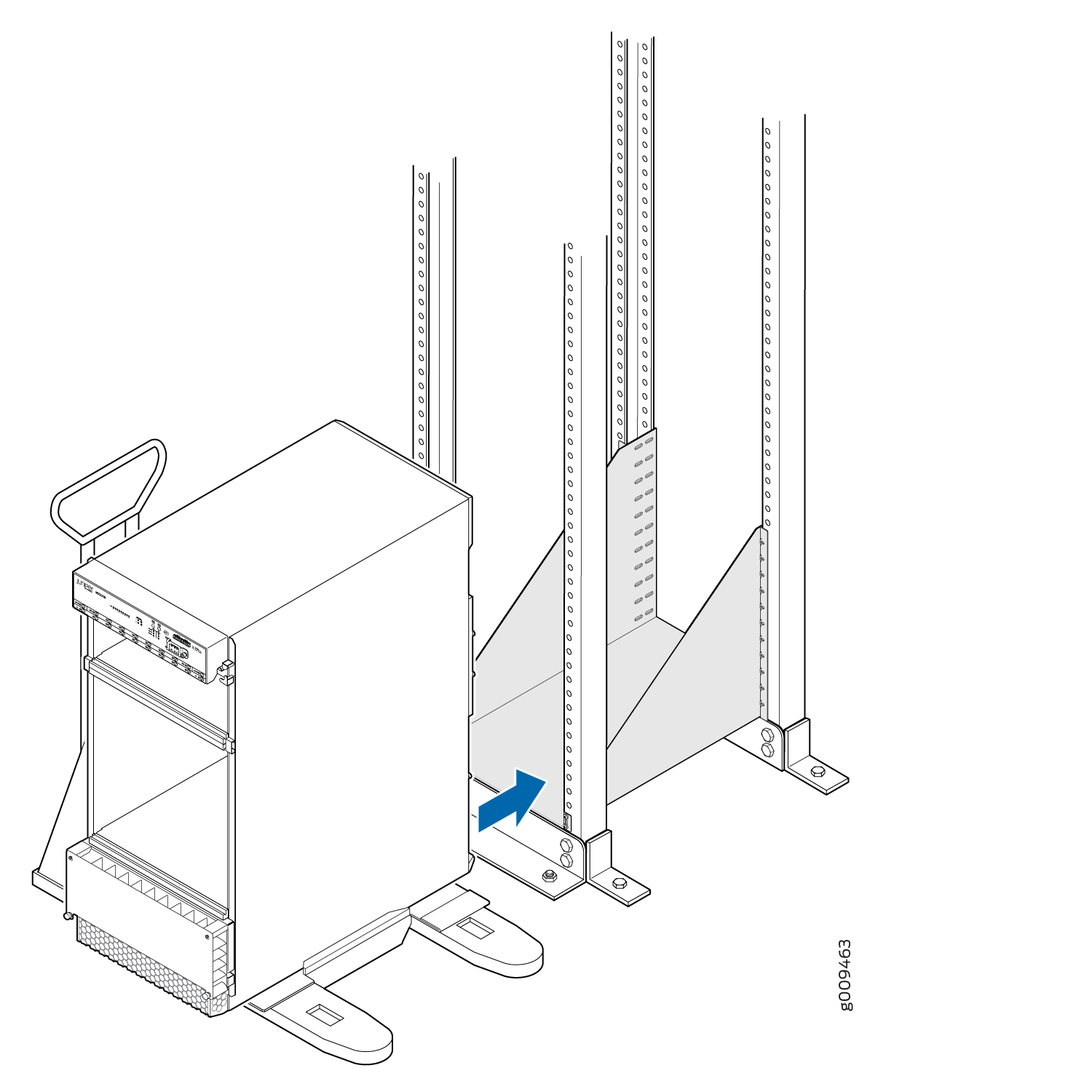

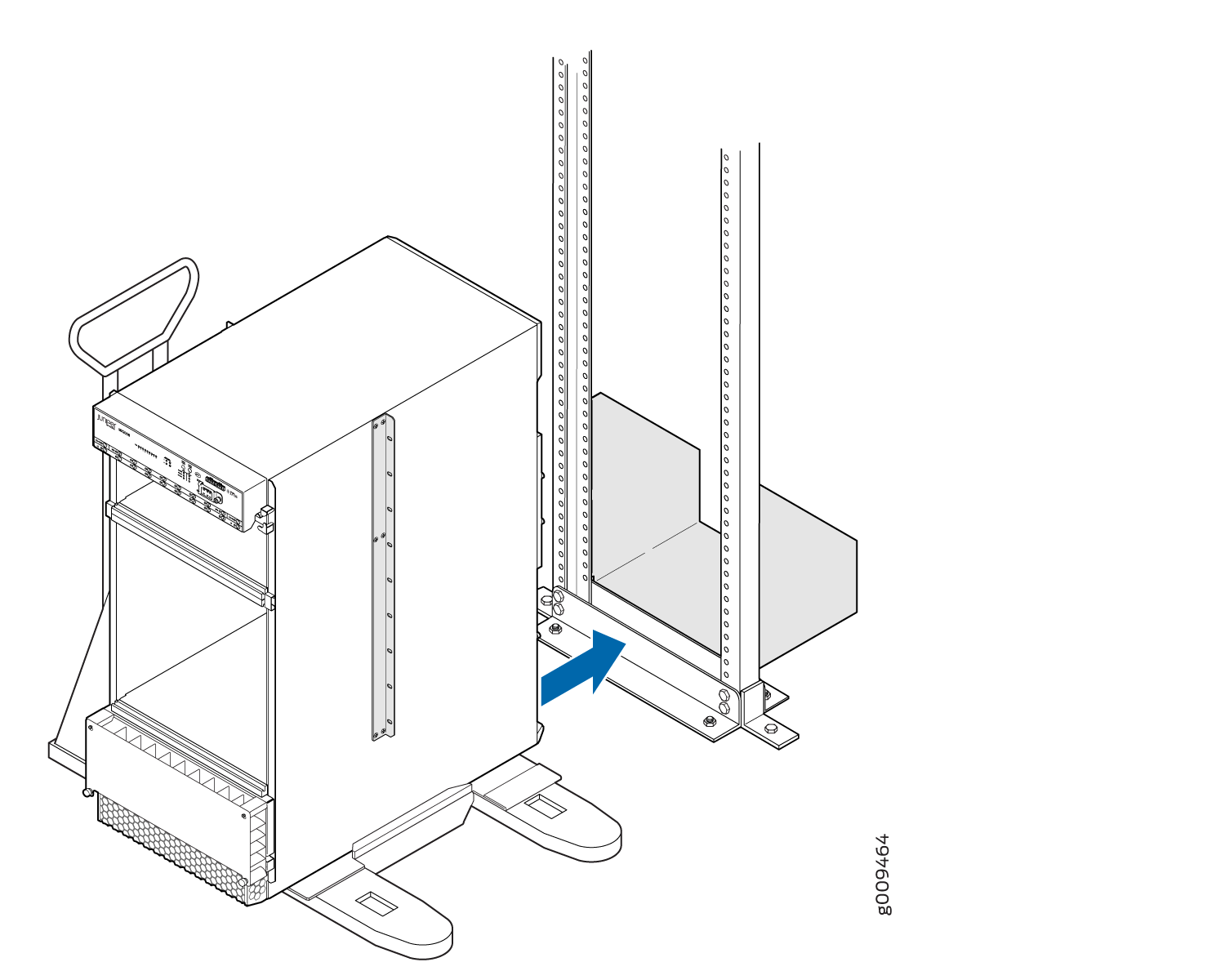

    図 18:MX2008 ルーターをラック Server being positioned into rack using a lift, with a blue arrow indicating the alignment point for securing to vertical rails.にロードする
    図 19:MX2008 ルーターのオープンフレーム ラック Server on dolly positioned for installation into rack with blue arrow indicating alignment point.への設置
  12. 4 人で前面取り付けフランジを押しながら、中央取り付けブラケット(オープンフレーム ラック)または前面取り付けフランジ(4 ポスト ラック)がラック レールに接触するまでルーターをスライドさせます。4 支柱ラックでは、取り付けシェルフによって、シャーシの前面取り付けフランジの穴がラック レールの穴と揃うようにします。
  13. パレットジャッキをラックから離します。
  14. 12 本の取り付けネジ(両側に 6 本ずつ)を取り付け穴に挿入して、ルーターをラックに固定します。
  15. ルーターのアライメントを目視で検査します。ルーターがラックに正しく取り付けられている場合は、ラックの片側にあるすべての取り付けねじが反対側の取り付けねじと揃い、ルーターが水平になっている必要があります。

ルータートランスポートキットを使用したMX2008ルーターの設置の概要

  1. ルーターの設置に必要な工具を集めます。見る：

    ルーター トランスポート キットを使用して MX2008 ルーターを設置する際に必要な工具

  2. ルーター トランスポート キットを取り付けます。見る：

    MX2008へのルータートランスポートキットのインストール

  3. ルーターをルーター トランスポート プラットフォームに固定します。見る：

    MX2008ルーターをルータートランスポートプラットフォームに固定する

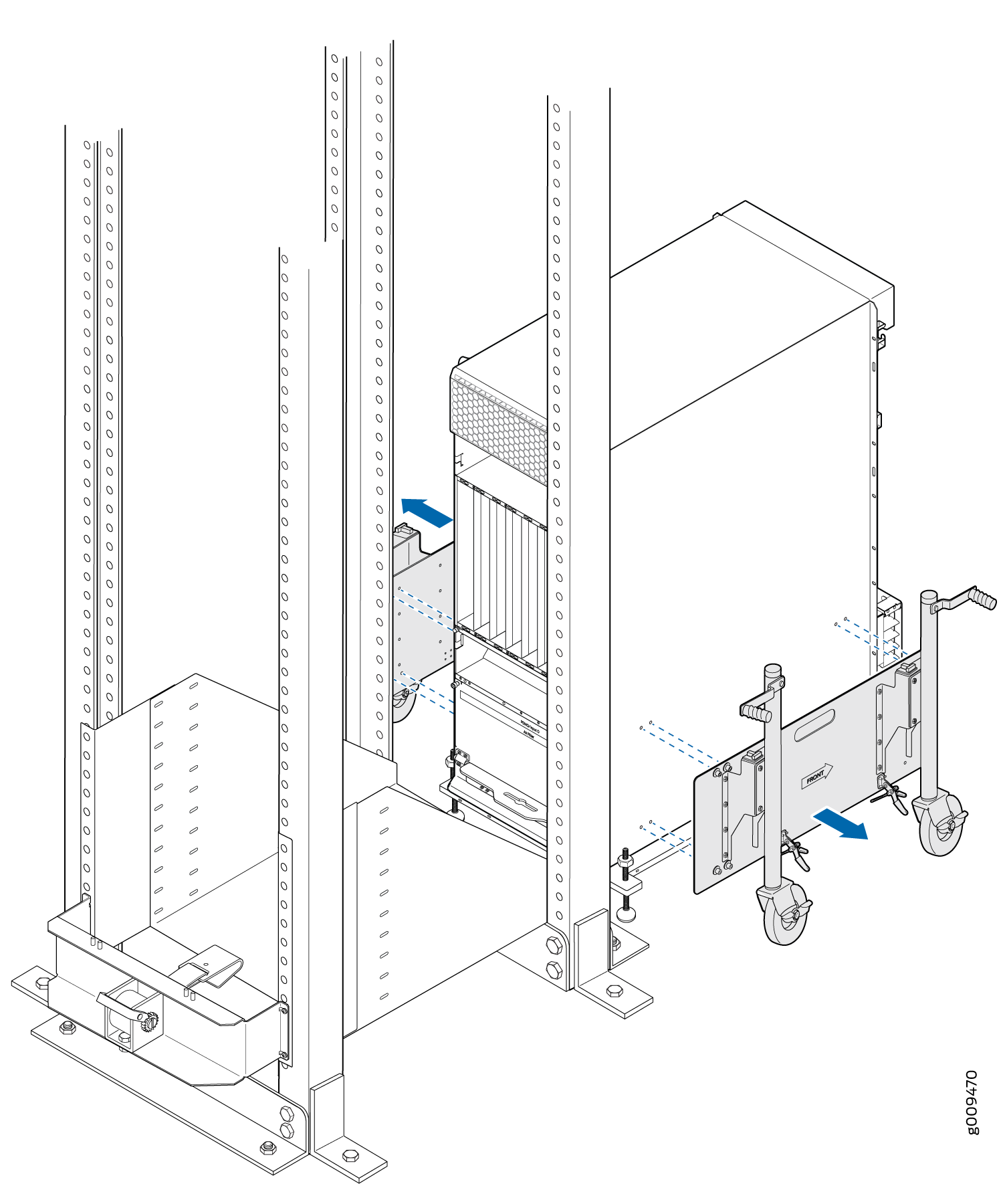

  4. ルーター トランスポート キットを使用してルーターを設置します。次のいずれかを参照してください。

    ルーター トランスポート キットを使用して MX2008 ルーターを 4 ポスト ラックに設置するか、ルーター トランスポート キットを使用して MX2008 ルーターをオープンフレーム ラックに設置します

参照

ルーター トランスポート キットを使用して MX2008 ルーターを設置する際に必要な工具

ルーター トランスポート キットを使用してルーターを設置するには、次の工具と機器が必要です。

  • ルータートランスポートキット(モデル番号MX2K-TRNSPRT-KIT)

  • 前面コンポーネント輸送用カバー

  • リアコンポーネント輸送用カバー

  • プラス(+)ねじ回し、番号 1、2、および 3

  • 1/2インチ(12.7 mm)ドライブラチェット

  • 1/4インチ(6.35 mm)ルータートランスポートキットのナットを締めるためのトルク制御ドライバーまたはソケットレンチ

  • 1-1/8インチ(28.57 mm)ルーターを締め付けるためのトルク制御ドライバーまたはソケットレンチ 輸送キットのウインチ機構

  • 9/16インチまたは、輸送用パレットからブラケットボルトを取り外すための延長機能を備えた14 mmのオープンエンドレンチまたはソケットレンチ

  • 静電除用リストストラップ

  • 帯電防止マット

手記：

ルータートランスポートキットはルーターに付属していません。ルータートランスポートキットは、ジュニパーネットワークスから購入する必要があります。MX2008の設置にルーター取り付けキットを使用するのはオプションです。

参照

ルーター トランスポート キットの設置

手記：

ルータートランスポートキットはオプションであり、ジュニパーネットワークスから購入できます。

ルータートランスポートキットには、以下のコンポーネントが含まれています。

  • ルータートランスポートプラットフォーム

  • 調整可能なホイールアセンブリを備えたルータートランスポート左右の取り付けプレート

  • ルーターウインチマウント(ウインチストラッププレート付き)

ルータートランスポートキットをインストールするには:

  1. 輸送用クレートからルーター輸送キットを取り出します(MX2008ルーター輸送キットの開梱を参照)。
    手記：

    ルーター トランスポート キットの重量は約 62.82 kg(138.5 ポンド)です。
  2. 9/16インチを使用して、ウインチマウントに固定されているウインチストラッププレートを取り外します。(14 mm)ソケットレンチで、プレートを脇に置きます。
  3. No.3 プラス ドライバを使用して、ウインチ マウントをルータ トランスポート キットに固定している非脱落型ネジを緩め、マウントを脇に置きます。
  4. No.3 プラス ドライバを使用して、ルータ トランスポート マウント プレートとホイール アセンブリ(左右)をルータ トランスポート プラットフォームに固定している非脱落型ネジを緩め、脇に置きます(図 20 を参照)。

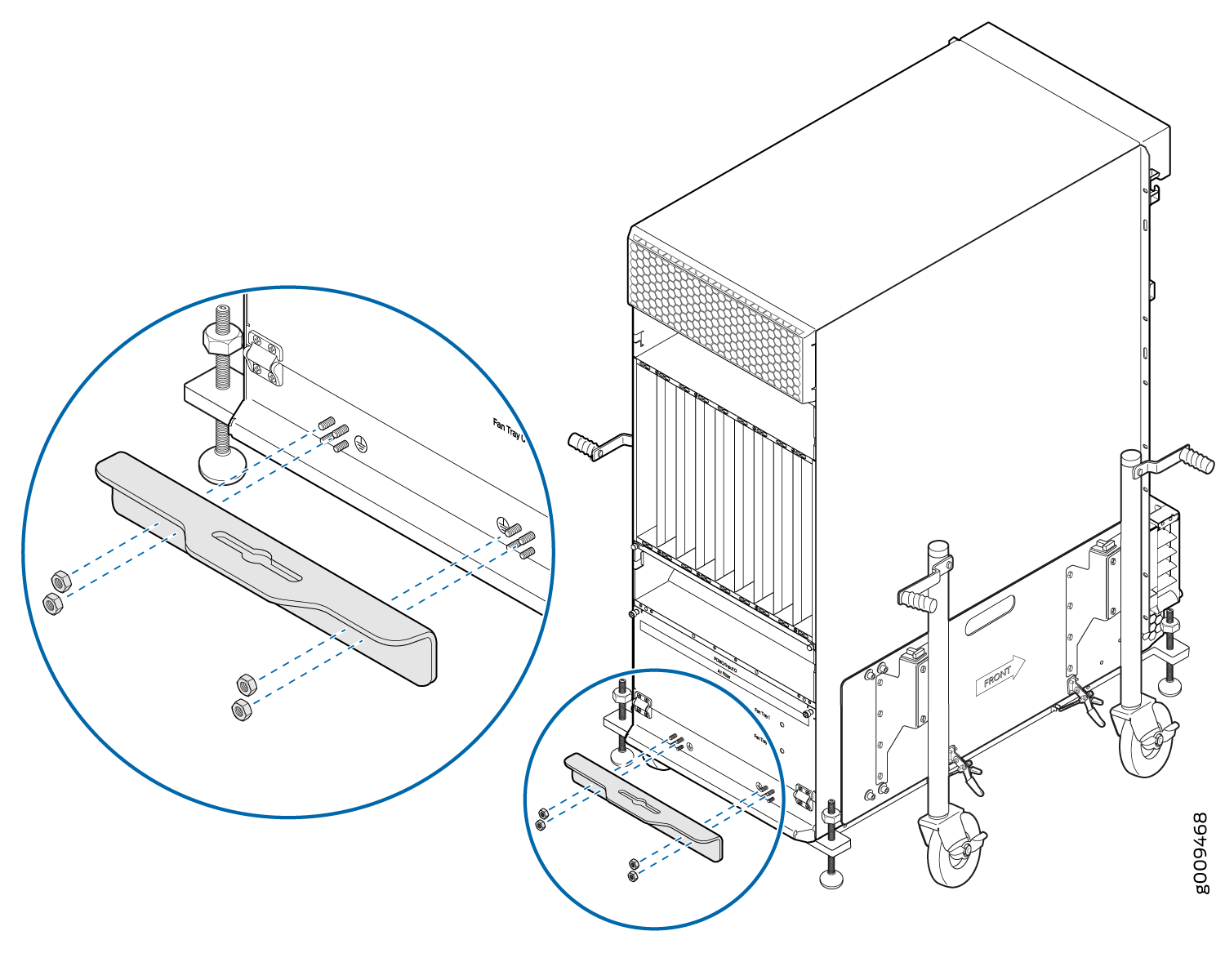

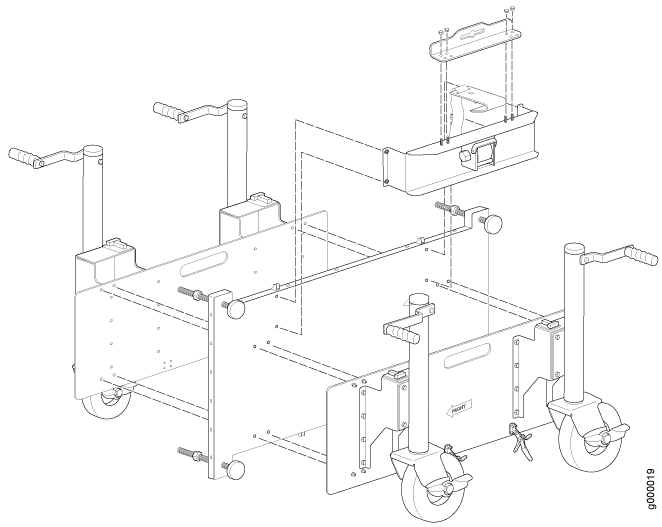

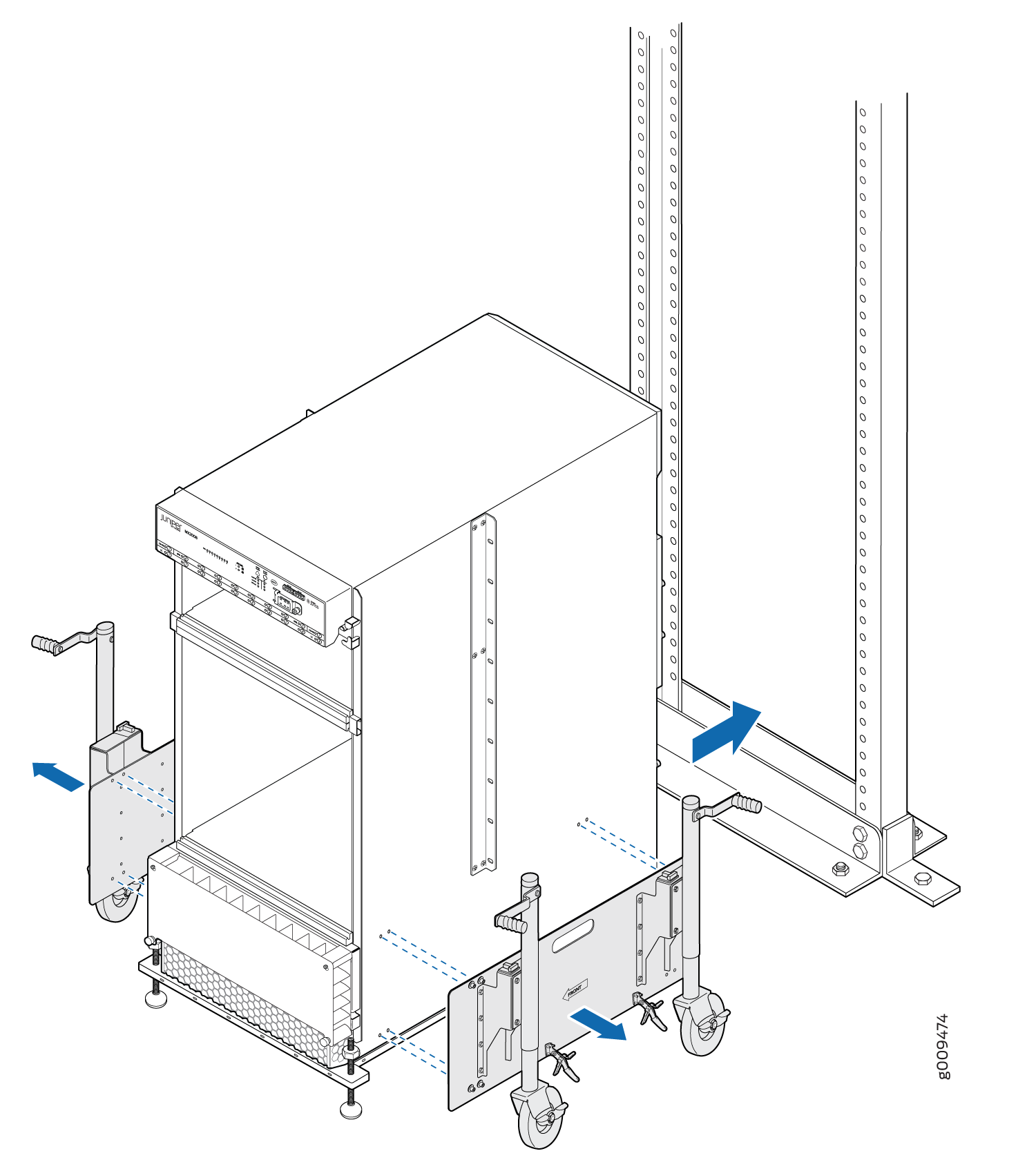

    図 20:ルーター トランスポート キットを設置するための準備 Preparing the Router Transport Kit for Installation
  5. 9/16インチを使用して、ルーターを輸送用クレートプラットフォームに固定している4つの輸送用ブラケットを取り外します。(14 mm)ソケットレンチとNo.2プラスドライバーを用意し、ブラケットを脇に置きます。

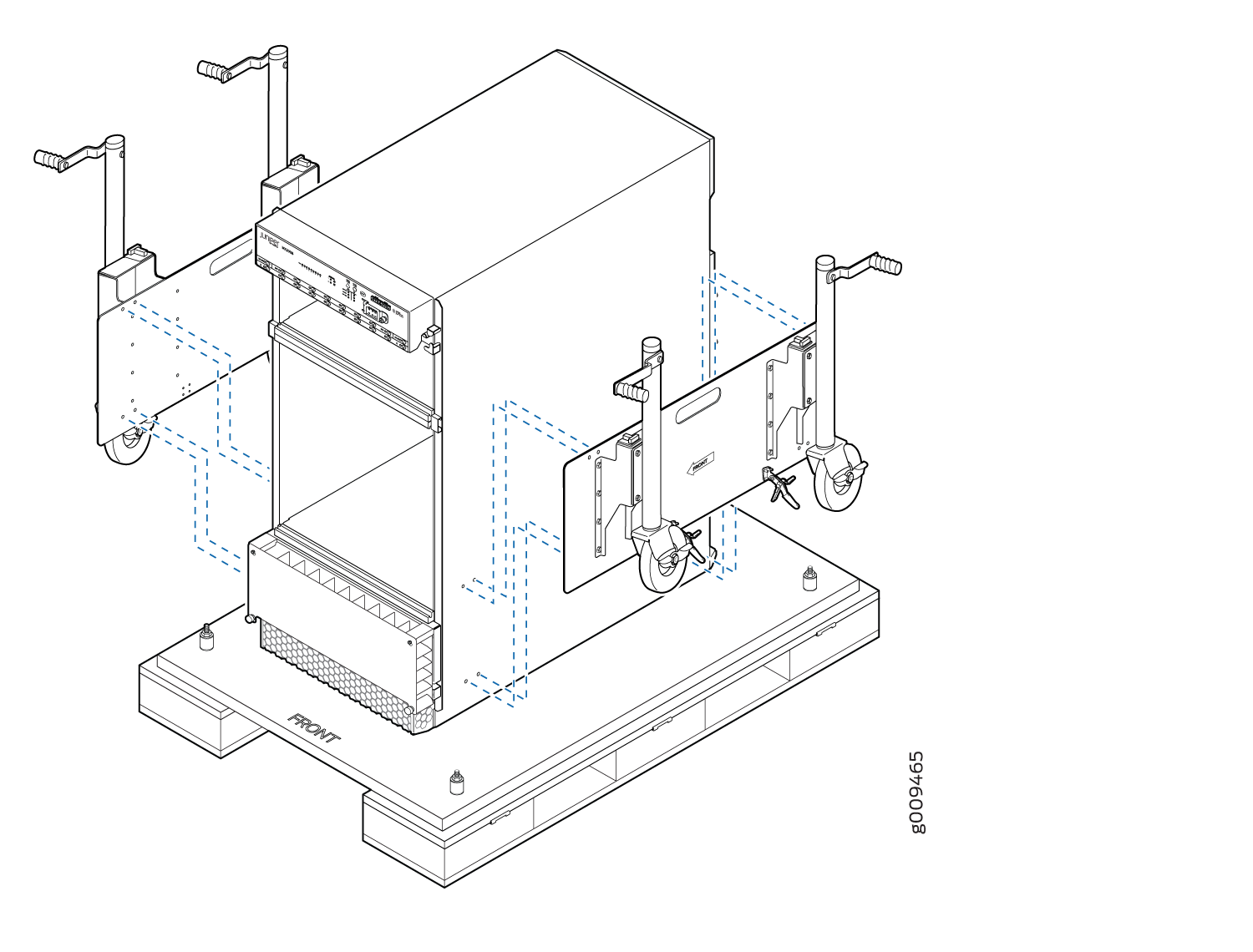

  6. 左側のルーター トランスポート取り付けプレートとホイール アセンブリ(左矢印で示)をシャーシの左側の穴に合わせます(図 21 を参照)。
  7. No.3 プラス ドライバを使用して非脱落型ネジを締め、ルータ トランスポート マウント プレートとホイール アセンブリをシャーシに固定します。
  8. 右側のルーター トランスポート取り付けプレートとホイール アセンブリ(右矢印で表示)をシャーシの右側の穴に合わせます(図 21 を参照)。
  9. No.3 プラス ドライバを使用して非脱落型ネジを締め、ルータ トランスポート マウント プレートとホイール アセンブリをシャーシに固定します。
    図 21:MX2008 ルーター Technical drawing of a server with detachable side brackets and wheels on a pallet labeled FRONT for transport or installation.へのルーター トランスポート キットのインストール

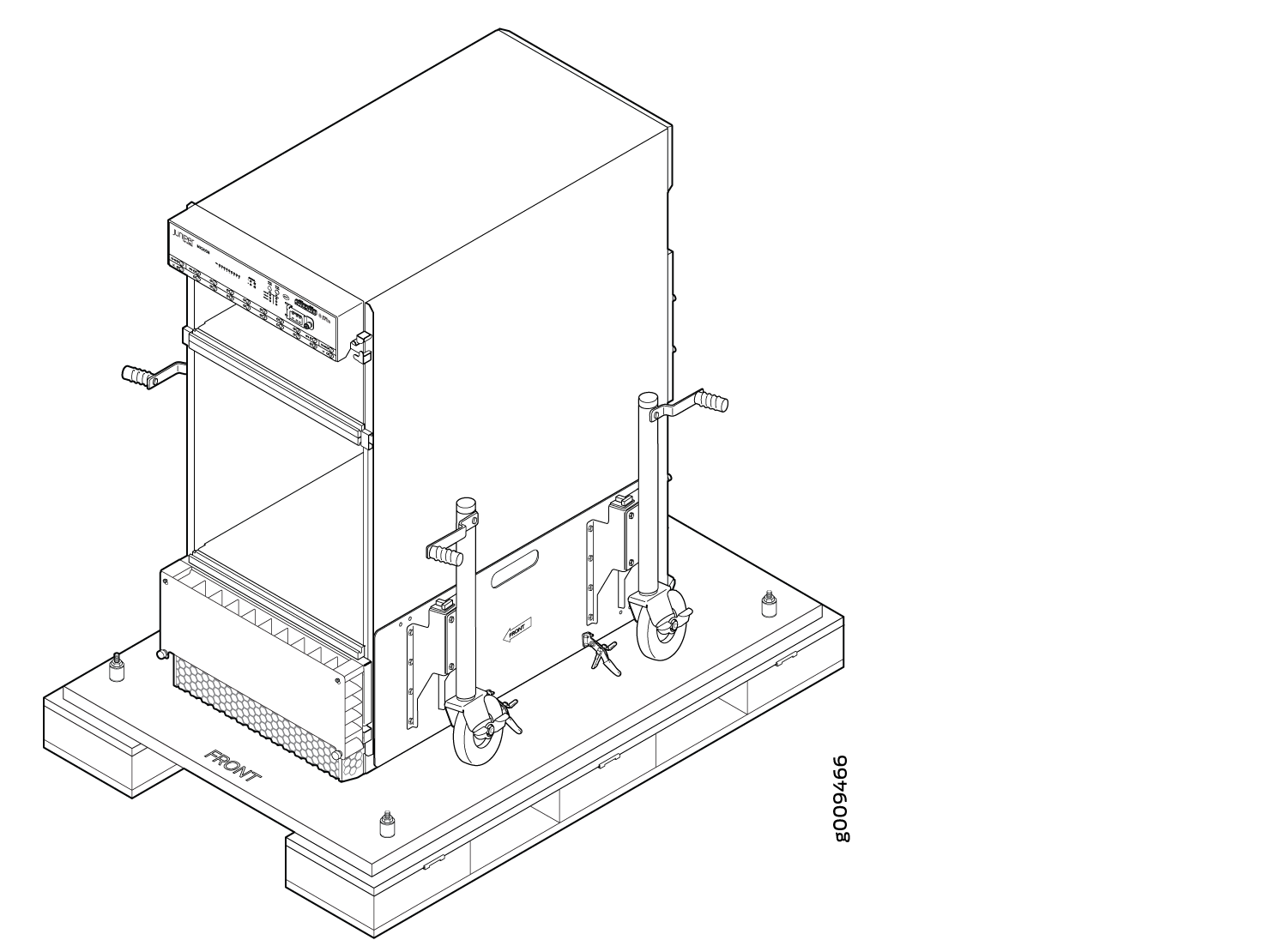

ルータートランスポートプラットフォームへのルーターの固定

ルーターをルータートランスポートプラットフォームに固定するには:

  1. ラックが恒久的な位置にあり、建物に固定されていることを確認します。設置場所に、ルーターの輸送キットの回転比、エアーフロー、およびメンテナンスのための十分なスペースがあることを確認してください。
  2. シャーシの両側に 2 人のチームを配置し、シャーシが約 1 インチ持ち上げられるまで、ルーター トランスポートのハンドルを 4 回または 5 回回します。(2.54 cm)シャーシが水平であることを確認します(図22を参照)。
    手記：

    空の MX2008 の重量は約 146.96 kg(324 ポンド)です。
    図22:輸送用クレートプラットフォームへのクレートのドアの固定 Technical drawing of an industrial appliance on a pallet with handles, wheels, and stabilizing mechanisms labeled FRONT for orientation.
    手記：

    ルーター トランスポート キットには、4 つのルーター トランスポート取り付けブラケットのそれぞれの上部に 4 つの T 字型レベルが装備されています。T字型の水準器内の気泡が線の間にあり、シャーシが水平であることを示していることを確認します。
    注意：

    シャーシを 1 インチより大きく持ち上げないでください。(2.54 cm)です。これにより、輸送中にルーターが傾いて、怪我やルーターの損傷につながることがなくなります。
  3. ルーター トランスポート キットの 4 つの車輪をシャーシの背面方向に回します。
  4. 輸送用カバーの取っ手をつかみ、シャーシをクレートスロープからラックの位置まで慎重に導きます。
    警告：

    輸送中はルーターを強く押したり引いたりしないでください。速度が速すぎると、ホイールが急激に回転し、ルーターが傾く可能性があります。
    注意：

    輸送用カバーの取っ手を使用してルーターを持ち上げないでください。これらのハンドルは、ルーターの位置決めにのみ使用してください。
  5. 4つのレベリングマウントを調整して、ルータートランスポートプラットフォームをルーターの真下に配置し、ルータートランスポートプラットフォームをシャーシの底部に合わせます。
    手記：

    ルータートランスポートプラットフォームの高さは0.25インチの間で調整できます。(0.6 cm)、最大4インチ(10.16 cm)。

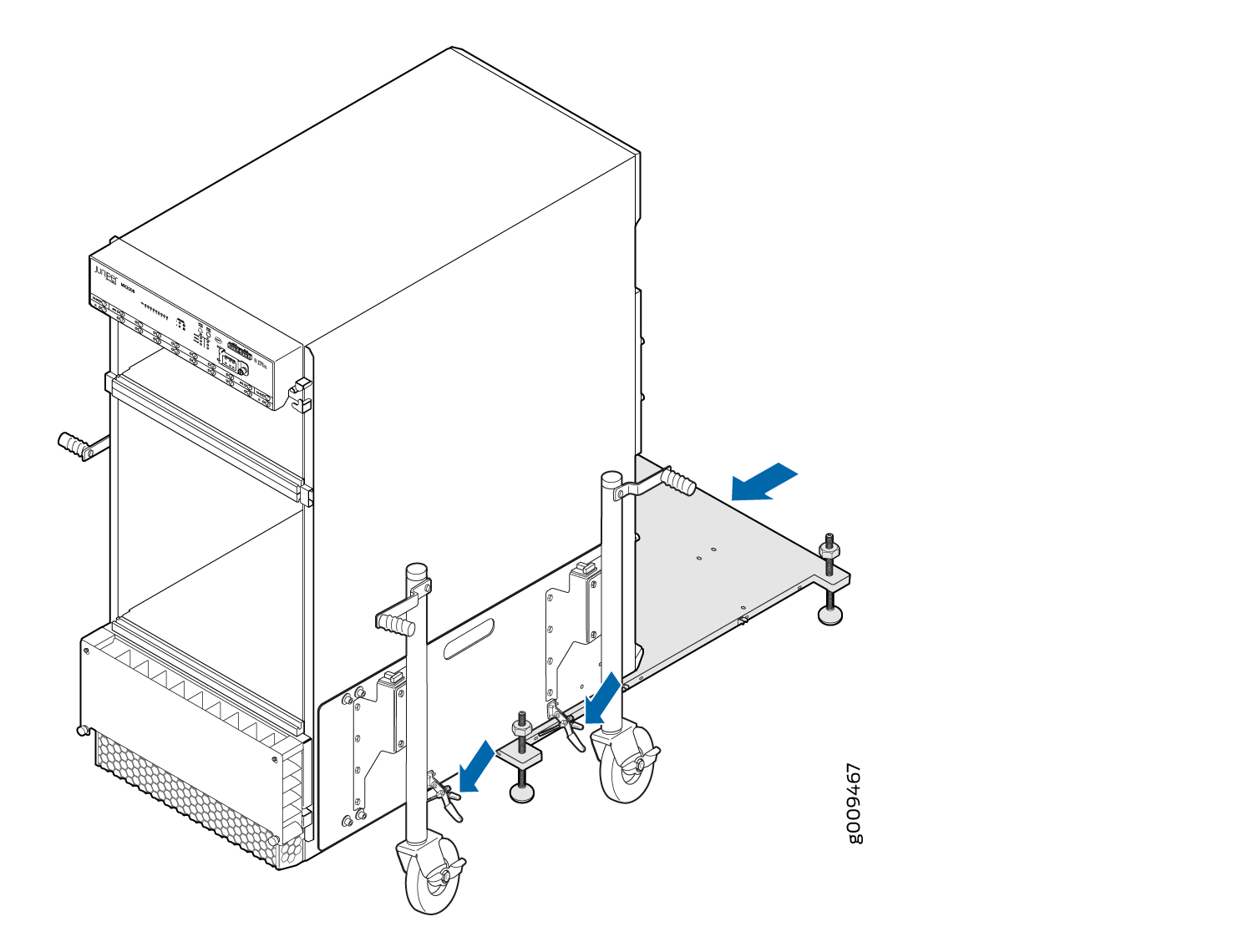

  6. 4つのラッチロックを使用して、ルータートランスポートプラットフォームをルータートランスポート取り付けプレートに固定します(図23を参照)。
    図 23: ルーター トランスポート プラットフォームの保護 Server or electronic device on a wheeled mobile cart with adjustable feet; arrows indicate assembly steps or component adjustments.

ルーター トランスポート キットを使用した 4 ポスト ラックへのルーターの設置

ルーターのサイズと重量(構成によっては最大446.79 kg(985 ポンド))のため、ルーターの設置にはルーター輸送キットを使用することをお勧めします。ルータートランスポートキットはルーターに付属していません。ルータートランスポートキットは、ジュニパーネットワークスから購入する必要があります。MX2008の設置にルーター取り付けキットを使用するのはオプションです。

手記：

ルーターをラックに取り付けるには 4 人必要です。
注意：

ルーターをラックに前面に取り付ける前に、資格のある技術者に、ラックがルーターの重量を支えるのに十分な強度があり、設置場所で適切に支えられていることを確認してもらいます。

ルーター トランスポート キットを使用してルーターを 4 ポスト ラックに取り付けるには、次の手順に従います。

  1. 4 本の非脱落型ネジを締めて、ウインチ ストラップ プレートをルーターの背面に取り付けます(図 24 を参照)。
    図 24:ウインチ ストラップ プレート(4 ポスト ラック)Mobile equipment rack with wheels and compartments for electronics. Side handles for maneuvering. Exploded view of mounting bracket with screws indicates assembly required.の取り付け
  2. 4 人のチームを使用して、ルーターをラックの設置場所に運び、取り付けシェルフの前の中央に配置します。
    手記：

    • 最低38インチシャーシを横に転がすには、96.5 cm(96.5 cm)のすきまが必要です。

    • 最小 42 インチシャーシを回転させるには、106.7 cmの円形スペースが必要です。

    • ルータートランスポートキットのハンドルは、通路の幅に合わせて取り外すことができます。
  3. 6 本の非脱落型ネジを使用して、ウインチ取り付けブラケットを背面ラックレールに取り付け、ネジを締めます(図 25 を参照)。
    図 25:ラック レールへのウインチ取り付けブラケットの取り付け Installing Winch Mount Bracket to Rack Rails

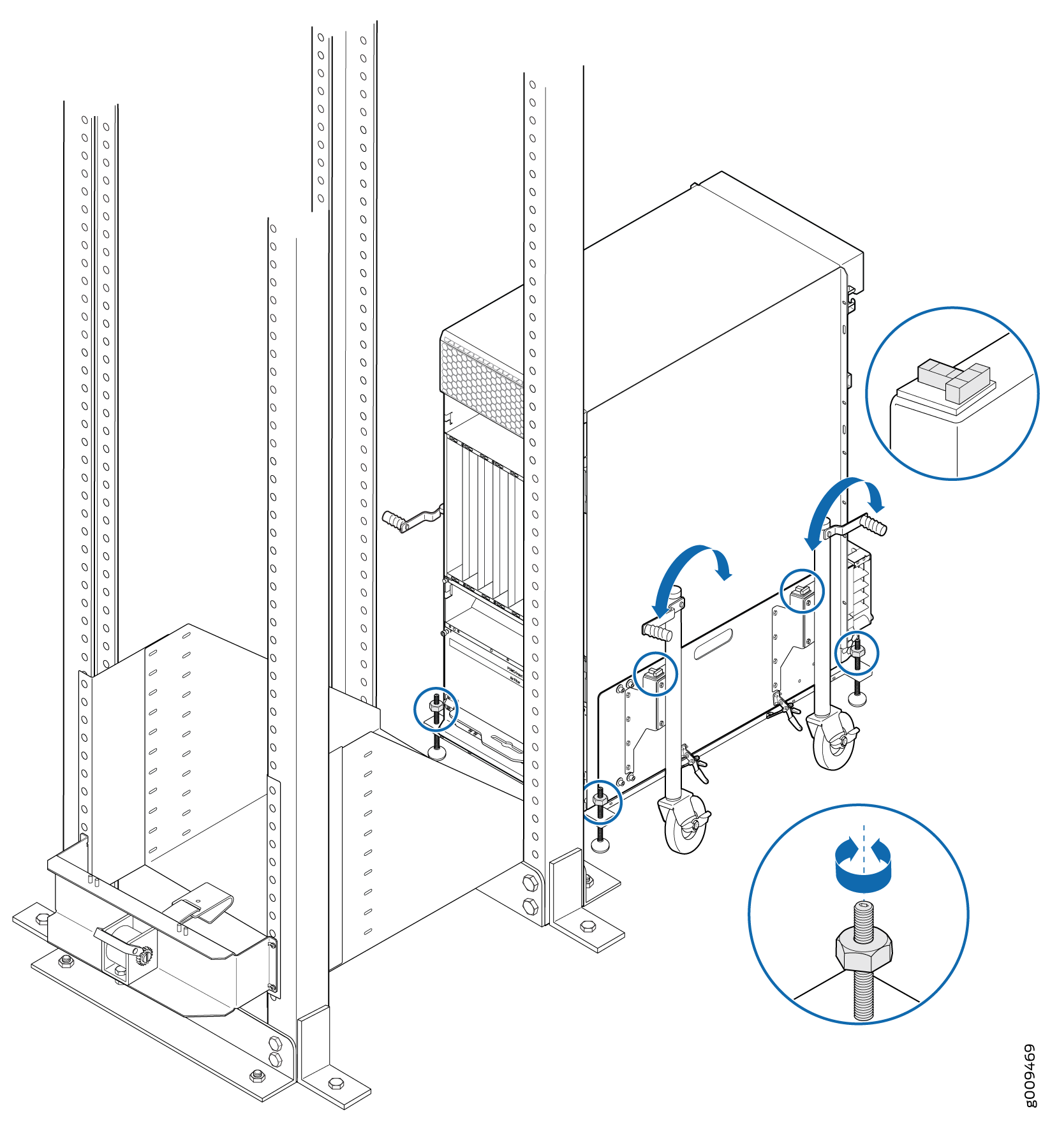

  4. ルーターのトランスポートプラットフォームが取り付けシェルフの表面と揃い、取り付けシェルフよりわずかに高くなるまで、ハンドルを時計回りに回してルーターの高さを調整します(図26を参照)。
    手記：

    T字型レベル内の気泡が線の間にあり、ルーターが水平であることを示していることを確認します。
  5. 4 つのレベリング マウントすべてが地面にしっかりと収まるまで、ルータ トランスポート プラットフォームの 4 つのレベリング マウントを調整します(図 26 を参照)。
    図 26:MX2008ルーターとラックマウントシェルフの位置合わせ Technical illustration of installing or removing a server into a rack system with mounting details, caster wheels, and directional arrows.
  6. ルーター トランスポート プラットフォームをルーター トランスポート取り付けプレートとホイール アセンブリに固定している 4 つのトグル ラッチのロックを解除します。
  7. ハンドルを反時計回りに回してホイールを持ち上げ、ルーターの重量がルーターの輸送プラットフォームに乗るようにします。
  8. No.3 プラス ドライバを使用して、ルータ トランスポート マウント プレートとホイール アセンブリをシャーシに固定している非脱落型ネジを緩め、脇に置きます(図 27 を参照)。
    図 27:ルーター トランスポート マウント プレートとホイール アセンブリ Server being mounted into a rack using a wheeled tool in a data center setup. Blue arrows show assembly direction.の取り外し

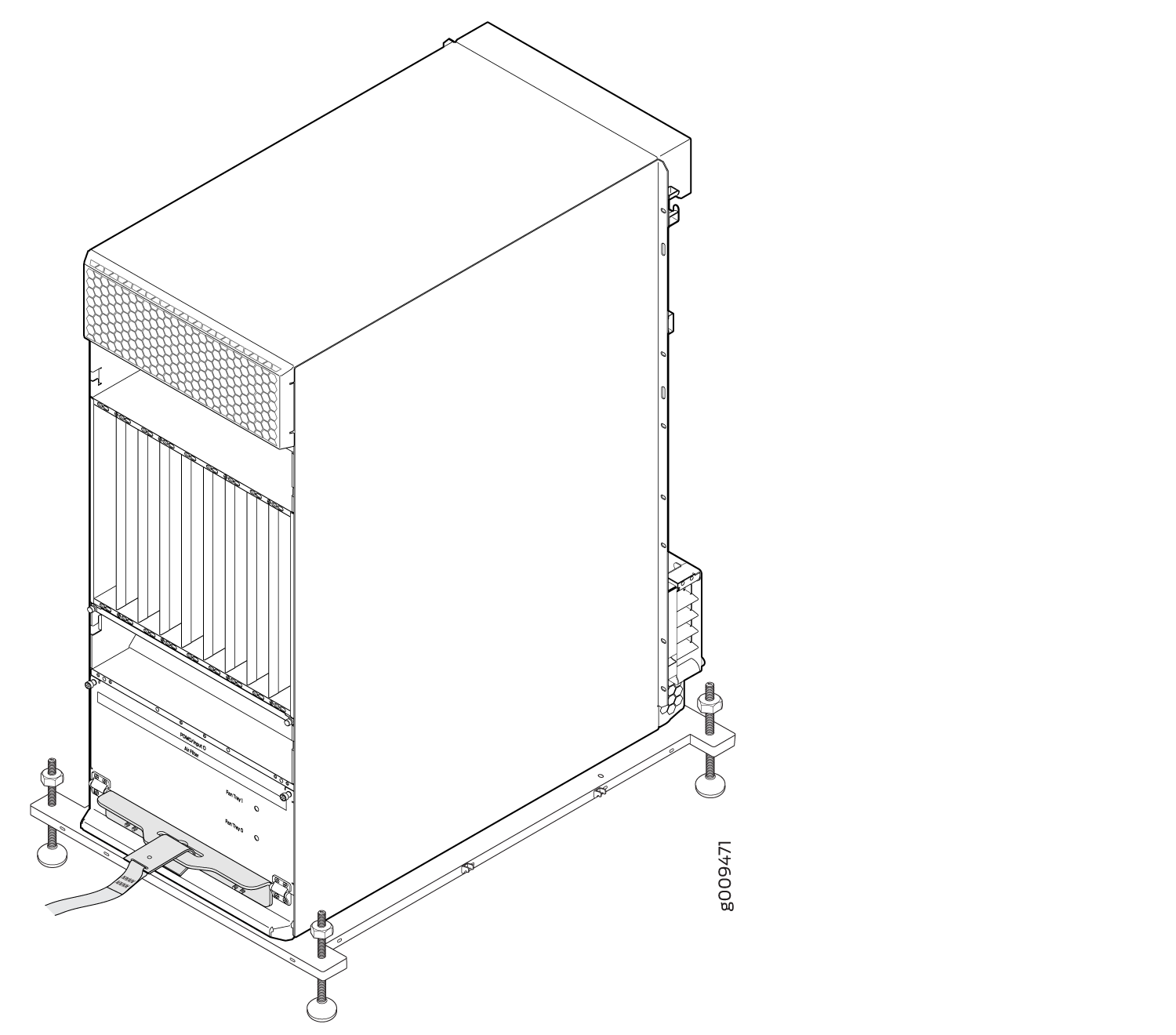

  9. ウインチストラップをルーターの背面にあるウインチストラッププレートに取り付けます(図28を参照)。
    図 28: ウインチ ストラップをウインチ ストラップ プレートTechnical drawing of a server rack with multiple slots for electronic components, including mounting hardware and a bottom cable connection.に取り付ける

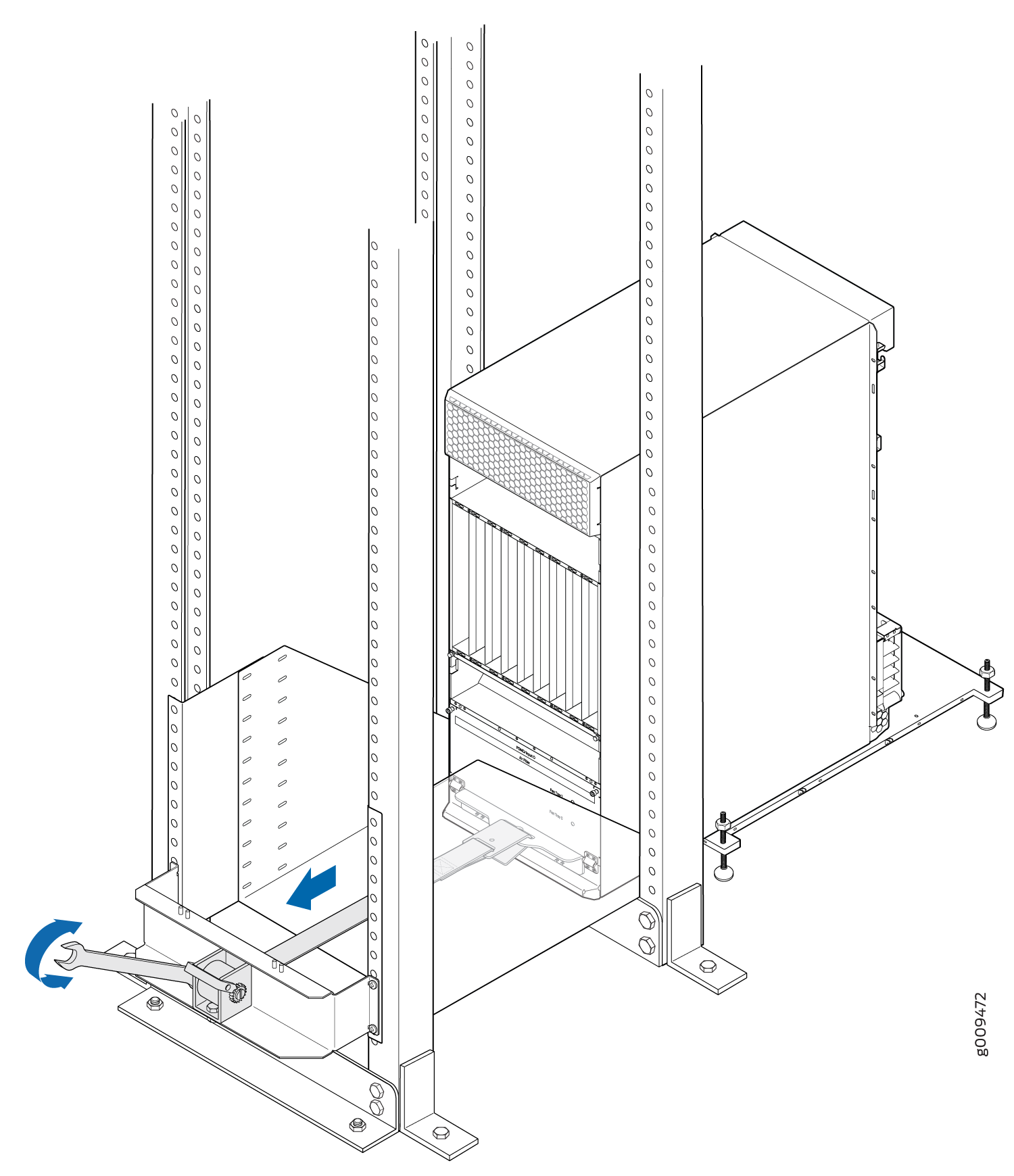

  10. 1-1 / 8インチを取り付けます。(28.57 mm)ソケットレンチをウインチ機構に巻き込み、時計回りに回してシャーシをラックに引き込みます(図29を参照)。
    図 29:MX2008 をラック Server being installed into rack with blue arrow indicating direction and wrench icon suggesting bolt tightening.に引き込む
    手記：

    • ウインチを操作しながらルーターをラックに慎重にガイドするには、4人のチームが必要です。

    • ルータがウインチ機構によってラックに完全に引き込まれていない場合は、輸送用カバーのハンドルをつかみ、前面取り付けフランジがラックレールに接触するまでルータを取り付けシェルフに慎重にスライドさせます。この手順を実行するには、ウインチブラケットを取り外す必要があります。

    • MX2008を24-Uラックに設置する場合、最低24-Uの使用可能なラックスペースが必要です。
  11. ルータ トランスポート プラットフォームを取り外し、プラットフォームを脇に置きます。
  12. ウインチマウントとウインチストラッププレートを取り外し、脇に置きます。
  13. 12 本の取り付けネジ(両側に 6 本ずつ)を取り付け穴に挿入して、ルーターをラックに固定します。
  14. ルーターのアライメントを目視で検査します。ルーターがラックに正しく取り付けられていることを確認するには、ラックの片側のすべての取り付けねじが反対側の取り付けねじと揃い、ルーターが水平であることを確認します。
  15. ルーター トランスポート キットを組み立て直し、脇に置きます。

ルータートランスポートキットを使用したMX2008ルーターのオープンフレームラックへの設置

手記：

ルーターをラックに取り付けるには 4 人必要です。
注意：

ルーターをラックに前面に取り付ける前に、資格のある技術者に、ラックがルーターの重量を支えるのに十分な強度があり、設置場所で適切に支えられていることを確認してもらいます。

ルータートランスポートキットを使用して、MX2008をオープンフレームラックに設置するには、次の手順に従います。

  1. ルーター トランスポート プラットフォームを使用して、ルーターをラックまたはキャビネットの前面に配置し、ラックの前面の中央に配置します。
  2. 4 人のチームを使用して、ルーターをラックの設置場所に運び、ラックの前の中央に配置します。
    手記：

    • 最低38インチシャーシを横に転がすには、96.5 cm(96.5 cm)のすきまが必要です。

    • 最小 42 インチシャーシを回転させるには、106.7 cmの円形スペースが必要です。

    • ルータートランスポートキットのハンドルは、通路の幅に合わせて取り外すことができます。

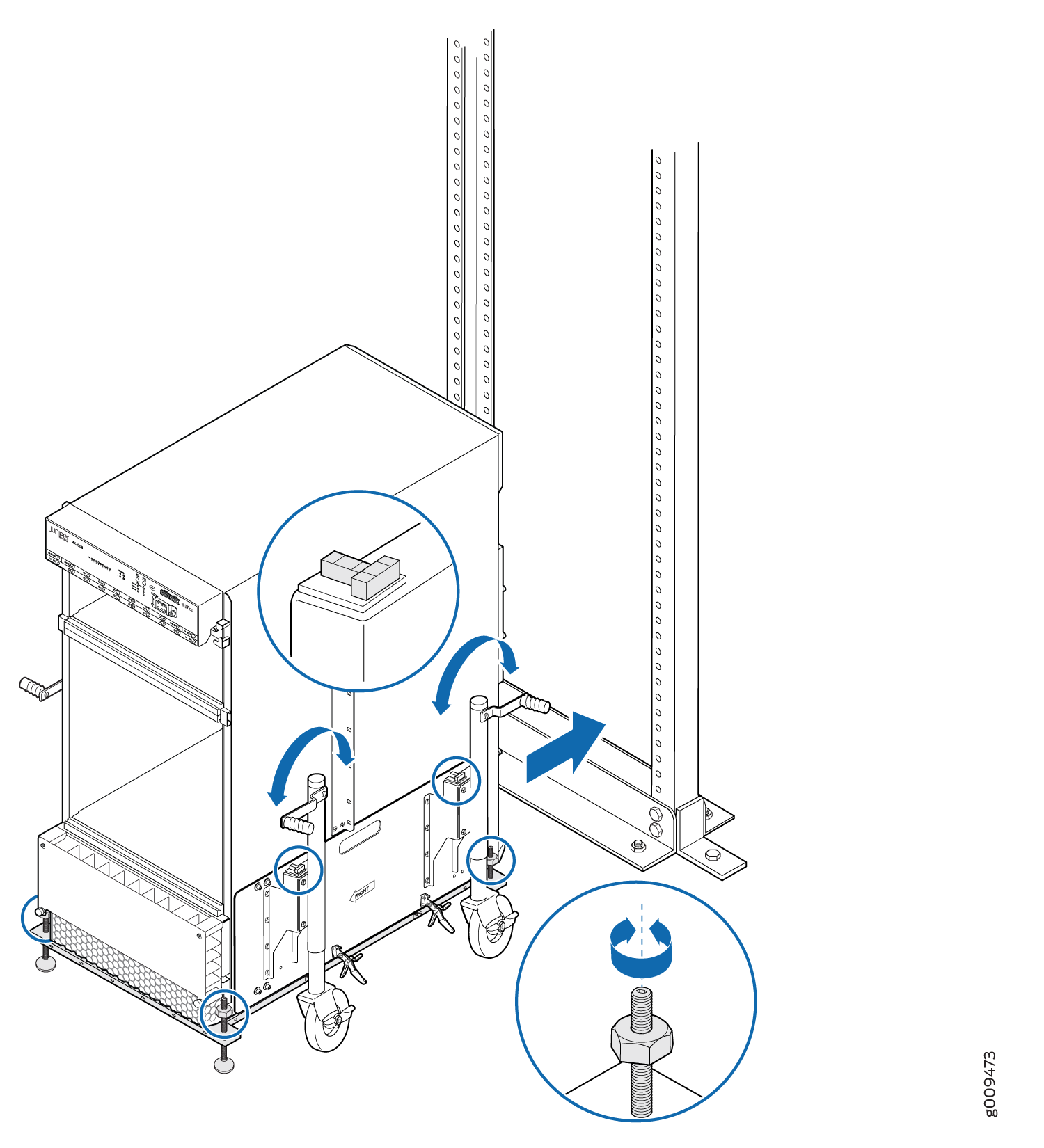

  3. ルーターの輸送プラットフォームがラック開口部の底から約 0.75 インチ上になるまでハンドルを時計回りに回して、ルーターの高さを調整します(図 30 を参照)。
    手記：

    • ルーター輸送キットのリフト能力は短いため、ラックの下部にルーターを設置することをお勧めします。

    • T字型レベル内の気泡が線の間にあり、ルーターが水平であることを示していることを確認します。
  4. 4 つのレベリング マウントすべてが地面にしっかりと固定されるまで、ルータ トランスポート プラットフォームの 4 つのレベリング マウントを調整します(図 30 を参照)。
    図 30:MX2008ルーターとラック Technical illustration of rack-mounted server installation with instructions for securing equipment. Blue circles highlight components like locking mechanisms and adjustment handles.の位置合わせ
  5. ルーター トランスポート プラットフォームをルーター トランスポート取り付けプレートとホイール アセンブリに固定している 4 つのトグル ラッチのロックを解除します。
  6. ハンドルを反時計回りに回してホイールを持ち上げ、ルーターの重量がルーターの輸送プラットフォームに乗るようにします。
  7. No.3 プラス ドライバを使用して、ルータ トランスポート マウント プレートとホイール アセンブリをシャーシに固定している非脱落型ネジを緩め、脇に置きます( 図 31 を参照)。
    図 31:ルーター トランスポート マウント プレートとホイール アセンブリ Installation diagram showing rack-mounted device with rack rails, caster wheels, mounting hardware, and rack frame with perforated holes.の取り外し
  8. 輸送用カバーのハンドルをつかみ、中央取り付けブラケットがラック レールに接触するまで、ルーターをラックに慎重にスライドさせます(図 32 を参照)。
    図 32:MX2008 をオープンフレーム ラック Rack-mounted device being inserted into rack frame with blue arrow indicating direction. Vertical rails with holes for mounting visible.にスライドさせる
    手記：

    • ルーターをラックに慎重にガイドするには、4人のチームが必要です。

    • MX2008を24-Uラックに設置する場合、最低24-Uの使用可能なラックスペースが必要です。
  9. ルータ トランスポート プラットフォームを取り外し、プラットフォームを脇に置きます。
  10. 12 本の取り付けネジ(両側に 6 本ずつ)を取り付け穴に挿入して、ルーターをラックに固定します。
  11. ルーターのアライメントを目視で検査します。ルーターがラックに正しく取り付けられていることを確認するには、ラックの片側のすべての取り付けねじが反対側の取り付けねじと揃い、ルーターが水平であることを確認します。
  12. ルータートランスポートキットを組み立て直し、将来の使用のために取っておきます。

参照

ラックにルーターを最初に設置した後の MX2008 ルーターへのコンポーネントの再インストール

ルーターをラックに取り付けたら、輸送用カバーを取り外し、取り外したコンポーネントを再度取り付けてから、ルーターを起動して設定します。コンポーネントは、まずシャーシの背面に取り付け直し、次に前面に取り付けます。

パレット ジャック付きの MX2000 ルーターを設置した後の電源分散モジュールの再インストール

AC、DC、240 V 中国、またはユニバーサル PDM を取り付け直すには、各 PDM について次の手順を実行します( 図 33 および 図 34 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. AC電源ルーターの場合は、電源のACサーキットブレーカーをオフ(O)の位置に動かします。DC電源ルーターの場合は、電源のDCサーキットブレーカーをオフ(O)の位置に動かします。PDM が電源に接続されていない場合でも、この注意事項をお勧めします。
  3. 取り付ける各 PDM を静電袋から取り出し、接続する PDM 上のスロットを識別します。
  4. 再インストールする PDM に関連付けられているすべての PSM で、DC 電源スイッチをオフ (O) の位置にします。
  5. 両手で 2 つのハンドルをつかみ、PDM をシャーシの途中までスライドさせます。
  6. 両方のロックレバーをシャーシの開口部に合わせ、同時に閉じて PDM を完全に装着します。
  7. ロックレバーの両方の非脱落型ネジを締めます。
    手記：

    三相デルタまたはワイAC PDM端子台は、PDMを差し込むスロットに応じて反転します。
図 33:AC 電源分散モジュール Reinstalling an AC Power Distribution Moduleの取り付け直し
図 34:DC 電源分散モジュール(-48 V)Reinstalling a DC Power Distribution Module (-48 V)の取り付け直し
手記：

DC電源ルーターの場合、DC回路の入力フィードと一致するように、スイッチが60Aまたは80Aに設定されていることを確認します。
図 35:DC 電源分散モジュール(240 V 中国) Reinstalling a DC Power Distribution Module (240 V China)の取り付け
図 36:高電圧ユニバーサル(HVAC/HVDC)電源分散モジュール Reinstalling a High-Voltage Universal (HVAC/HVDC) Power Distribution Moduleの取り付け

参照

パレット ジャック付きの MX2000 ルーターの設置後の電源モジュールの再インストール

AC、DC、240 V 中国、またはユニバーサル PDM を再インストールするには、AC または DC PSM の取り付けを示す各 PSM の次の手順を実行します( 図 37 および 図 38 を参照)。

  1. 取り付ける PSM を ESD バッグから取り出し、取り付けるスロットを識別します。 0 から 8 まで .
    手記：

    MX2000 PSM は、シャーシ内の任意の順序で設置できます。
  2. AC電源ルーターの場合は、PSMのAC電源スイッチをオフ(O)の位置に動かします。DC電源ルーターの場合は、PSMのDC電源スイッチをオフ(O)の位置に動かします。
  3. ハンドルを握った状態で、両手を使ってPSMをまっすぐスライドさせ、PSMがシャーシスロットに完全に装着されるまで押し込みます。
  4. PSM フェースプレートは、隣接する PSM と同じ高さにする必要があります。
図 37:AC 電源モジュール Reinstalling an AC Power Supply Moduleの取り付け直し
図 38:DC 電源モジュール(-48 V)Reinstalling a DC Power Supply Module (-48 V)の取り付け直し
図 39:DC 電源モジュール(240 V 中国) Reinstalling a DC Power Supply Module (240 V China)の再取り付け
図 40:高電圧ユニバーサル(HVAC/HVDC) Reinstalling a High-Voltage Universal (HVAC/HVDC)の再インストール

参照

パレット ジャック付きの MX2000 ルーターを設置した後のファン トレイの取り付け

上部または下部のファントレイを再度取り付けるには、次の手順を実行します( 図41 および 図42を参照)。

  1. ファントレイアクセスパネルの両側にある2本の非脱落型ネジを緩めて開きます。
  2. 取り付ける各ファン トレイを静電袋から取り出し、接続するファン トレイのスロットを特定します。
  3. ハンドルをつかみながら、片手をファントレイの下に添えて支え、スロットに合わせます。
  4. ラッチを押したまま、ファントレイを半分まで押し込み、止まるまで押し続けます。
    手記：

    ファン トレイには安全機構が付いているため、ファン トレイを 1 回の動作で取り外すことはできません。
  5. ファン トレイをルーターに完全に挿入しながら、ラッチをもう一度押し続けます。
  6. ファン トレイの前面プレートにある 2 本の非脱落型ネジを締めます。
  7. ファントレイのアクセスパネルを閉じ、非脱落型ネジを締めて所定の位置に固定します。
  8. 残りのコンポーネントをルーターに再度取り付けます。
図 41:上部ファン トレイの取り付け Installing Upper Fan Trays
図 42:下部ファン トレイの取り付け Installing Lower Fan Trays

参照

パレットジャッキ付きのMX2010ルーターを設置した後のSFBの再インストール

SFB を再インストールするには( 図 43 を参照)。

注意：

SFB の取り外しまたは交換を行う前に、イジェクタ ハンドルが水平に保管され、SFB の中心に向かって押しられていることを確認してください。
  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 取り付ける各 SFB を静電袋から取り出し、接続する SFB のスロットを特定します。
  3. SFB の側面をシャーシ内のガイドに慎重に合わせます。
  4. 抵抗を感じるまでSFBをシャーシに挿入し、正しく位置合わせされていることを慎重に確認します。
  5. 両方のイジェクタ ハンドルをつかみ、SFB が完全に装着されるまで内側に同時にゆっくりと閉じます。
  6. イジェクタ ハンドルを、ボードの中央に向かって垂直に適切な位置に配置します。
    注意：

    SFB の 1 つに障害が発生した場合、交換用のパネルまたはブランク パネルを取り付けるまで、障害が発生した SFB を取り外さないでください。
図 43: SFB Reinstalling an SFBの再インストール

参照

パレット ジャック付きの MX2010 ルーターの設置後のアダプター カードの再インストール

ADCを再インストールするには( 図44を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 取り付ける各ADCを静電袋から取り出し、取り付けるスロットを特定します。
  3. ADCを取り付ける予定のカードケージ内のスロットを見つけます。
  4. ADCが右側を上にして、フェースプレートのテキストが上を向いていることを確認します。
  5. ADCを所定の位置に持ち上げ、最初にADCの底面を、次にADCの上部をカードケージ内のガイドに慎重に合わせます。
  6. 抵抗を感じるまで、ADCをカードケージに完全に挿入します。
  7. 両方のイジェクタハンドルをつかみ、ADCが完全に装着されるまで、同時に内側にゆっくりと閉じます。
図44:ADCReinstalling an ADCの再インストール

参照

パレット ジャック付きの MX2010 ルーター設置後の MPC の再インストール

MPC を再インストールするには( 図 45 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 取り付ける各 MPC を静電袋から取り出し、接続するスロットを特定します。
  3. 各光ファイバー MPC に、トランシーバを覆うゴム製安全キャップが付いていることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  4. MPCを取り付ける予定のADCのスロットを見つけます。
  5. MPC が右側を上にし、フェースプレートのテキストが上を向いていることを確認します。
  6. MPCを所定の位置に持ち上げ、最初にMPCの下部を、次に上部をADC内のガイドに慎重に位置合わせします。
  7. 抵抗を感じるまで、MPCをADCの奥までスライドさせます。
  8. 両方のノブを回し、MPCがADCに完全に装着されるまで時計回りに同時に回転させます。
図 45:MPC Reinstalling an MPCの再インストール

参照

パレット ジャック付きの MX2010 ルーターを設置した後の CB-RE の再インストール

CB-REを再インストールするには( 図46を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 取り付ける各CB-REを静電袋から取り出し、接続するCB-REのスロットを特定します。
  3. 各光ファイバー CB-RE に、トランシーバを覆うゴム製安全キャップが付いていることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  4. CB-RE を取り付ける予定の CB-RE カード ケージ内のスロットを見つけます。
  5. CB-REの前面プレートのテキストが上を向いて、CB-REが右側を上にしていることを確認します。
  6. CB-REを所定の位置に持ち上げ、最初に底面を、次にCB-REの上部をカードケージ内のガイドに慎重に合わせます。
  7. 抵抗を感じるまで、CB-REをカードケージに完全に挿入します。
  8. 両方のイジェクタハンドルをつかみ、CB-REが完全に装着されるまで、同時に内側にそっと閉じます。
図 46: CB-RE Reinstalling a CB-REの再インストール

参照
