MX10008電源システム

JNP10K-PWR-AC3電源は、15-Aおよび20-AモードのACシステムをサポートするように設計された大容量モデルです。 図1をご覧ください。

入力—この電源は、20Aまたは15Aで4つの単相AC(180-264VAC)入力(A0、A1、B0、およびB1)を受け、12.3VのDC出力を提供します。AC 電源装置(PSU)の入力レセプタクルは IEC 320-C22 です。電源コードの嵌合コネクターはIEC 320-C21です。

出力—この電源は、以下で12.3VのDC出力を提供します。

• 7800 W(20-A入力)、3つまたは4つのアクティブフィード、または
• 6000 W(20-A入力)、2つのアクティブフィード(A0とA1またはB0とB1)付き、または
• 3000 W (20-A入力) シングルアクティブフィード付き

• 7800 W(15-A入力)、4つのアクティブフィード、または

• 6900 W (15-A入力) 3つのアクティブフィード付き、または

• 4600 W(15-A入力)、2つのアクティブフィード、または

• 2300 W (15-A入力) シングルアクティブフィード付き

• 動作入力電圧範囲は、ACシステムの場合180〜264 VACです。DC出力は12.3VDCです。

• 電源供給の数と、電源が高出力(20-A)または低出力(15-A)電力を提供するかどうかは、電源のフェースプレートにある一連のデュアルインラインパッケージ(DIP)スイッチを使用して設定します。シャーシ内の 1 つの電源装置が低電力に設定されている場合、DIP スイッチの設定や CLI での出力結果に関係なく、シャーシの電力予算は低電力に減少します。この設計により、15 Aしか供給できない施設で誤って電源を20 Aに設定し、施設のサーキットブレーカーが作動することを防ぐことができます。システムでDIPスイッチの設定を混在させないことをお勧めします。DIPスイッチを使用する場合の入出力電圧については、 表2 をご覧ください。

• JNP10K-PWR-AC3電源のフロントパネルには、メインの12.3VDC出力と+5.0 V_BIASスタンバイ出力を有効/無効にするENABLEスイッチがあります。スイッチがDISABLEの位置にある場合、消費電力を最小限に抑えるためにフロントエンドPFCが無効になります。このスイッチは、他のシャットダウン方法よりも優先度が最も高いです。

• 力率補正(PFC)は、全負荷時の最小PF0.98kWです。アクティブフィードの最大突入電流は50Aです。

JNP10K-PWR-AC3電源には、シャーシの冷却に寄与するファンが内蔵されています。適切なエアフローを確保するには、稼働中のシャーシに 3 台または 2 台の PSU と ABPM が搭載されている必要があります。最小限の電源はシャーシに搭載されている必要がありますが、すべてが必ずしも電源に接続されている必要はありません。電源装置がスロットに取り付けられているが、電源に接続されていない場合、シャーシから電力を引き出し、電源装置の内部ファンに電力を供給します。

警告：

極度の火けどりの危険—JNP10K-PWR-AC3は、動作条件下で70°C〜80°C(158°F〜176°F)の範囲の温度に達する可能性があります。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターの設置を開始する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

注意：

定格25Aの2極サーキットブレーカーを建物の設置やシステムに使用するか、地域の電気規則に従って使用してください。

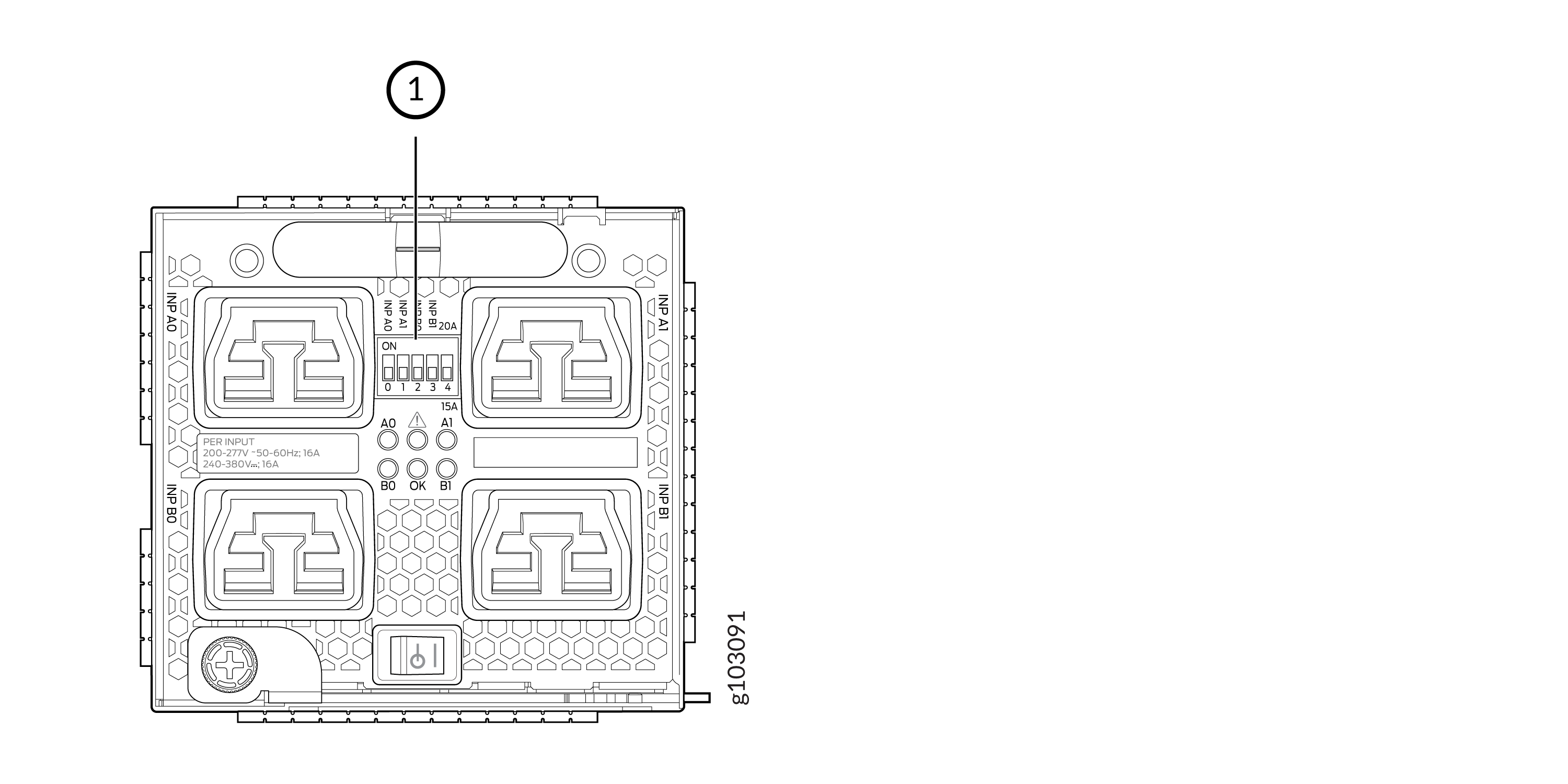

JNP10K-PWR-AC3電源には、フロントパネルからアクセスできる5つのデュアルポジションDIPスイッチ(INP-A0、INP-A1、INP-B0、INP-B1、DIP4)があります。DIP4 は 5 番目の DIP スイッチで、20A または 15A の入力ソースが接続されているかどうかを示すために使用されます。DIPスイッチのレイアウトと、DIPスイッチを異なる組み合わせで設定した場合の出力を知るには、 図2 と 表2 を参照してください。

1 - その上にある DIP スイッチに対応する LED。

表2:JNP10K-PWR-AC3電源のDIPスイッチ設定

INP-A0(スイッチ0)	INP-A1(スイッチ1)	INP-B0(スイッチ2)	INP-B1(スイッチ3)	スイッチ4(高入力20A/低入力15A)	出力電力
15-A
オフ	オフ	オフ	オン	オフ(15 A)	2300W
オフ	オフ	オン	オフ	オフ(15 A)	2300W
オフ	オフ	オン	オン	オフ(15 A)	4600W
オフ	オン	オフ	オフ	オフ(15 A)	2300W
オフ	オン	オフ	オン	オフ(15 A)	4600W
オフ	オン	オン	オン	オフ(15 A)	6900W
オフ	オン	オン	オフ	オフ(15 A)	4600W
オン	オフ	オフ	オフ	オフ(15 A)	2300W
オン	オフ	オフ	オン	オフ(15 A)	4600W
オン	オフ	オン	オフ	オフ(15 A)	4600W
オン	オフ	オン	オン	オフ(15 A)	6900W
オン	オン	オフ	オフ	オフ(15 A)	4600W
オン	オン	オフ	オン	オフ(15 A)	6900W
オン	オン	オン	オフ	オフ(15 A)	6900W
オン	オン	オン	オン	オフ(15 A)	7800W
20-A
オフ	オフ	オフ	オン	オン(20 A)	3000W
オフ	オフ	オン	オフ	オン(20 A)	3000W
オフ	オフ	オン	オン	オン(20 A)	6000W
オフ	オン	オフ	オフ	オン(20 A)	3000W
オフ	オン	オフ	オン	オン(20 A)	6000W
オフ	オン	オン	オフ	オン(20 A)	6000W
オフ	オン	オン	オン	オン(20 A)	7800W
オン	オフ	オフ	オフ	オン(20 A)	3000W
オン	オフ	オフ	オン	オン(20 A)	6000W
オン	オフ	オン	オフ	オン(20 A)	6000W
オン	オフ	オン	オン	オン(20 A)	7800W
オン	オン	オフ	オフ	オン(20 A)	6000W
オン	オン	オフ	オン	オン(20 A)	7800W
オン	オン	オン	オフ	オン(20 A)	7800W
オン	オン	オン	オン	オン(20 A)	7800W

注意：

ルーターの電源を入れる前に、JNP10K-PWR-AC3電源の入力フィードをAC主電源に接続することが重要です。

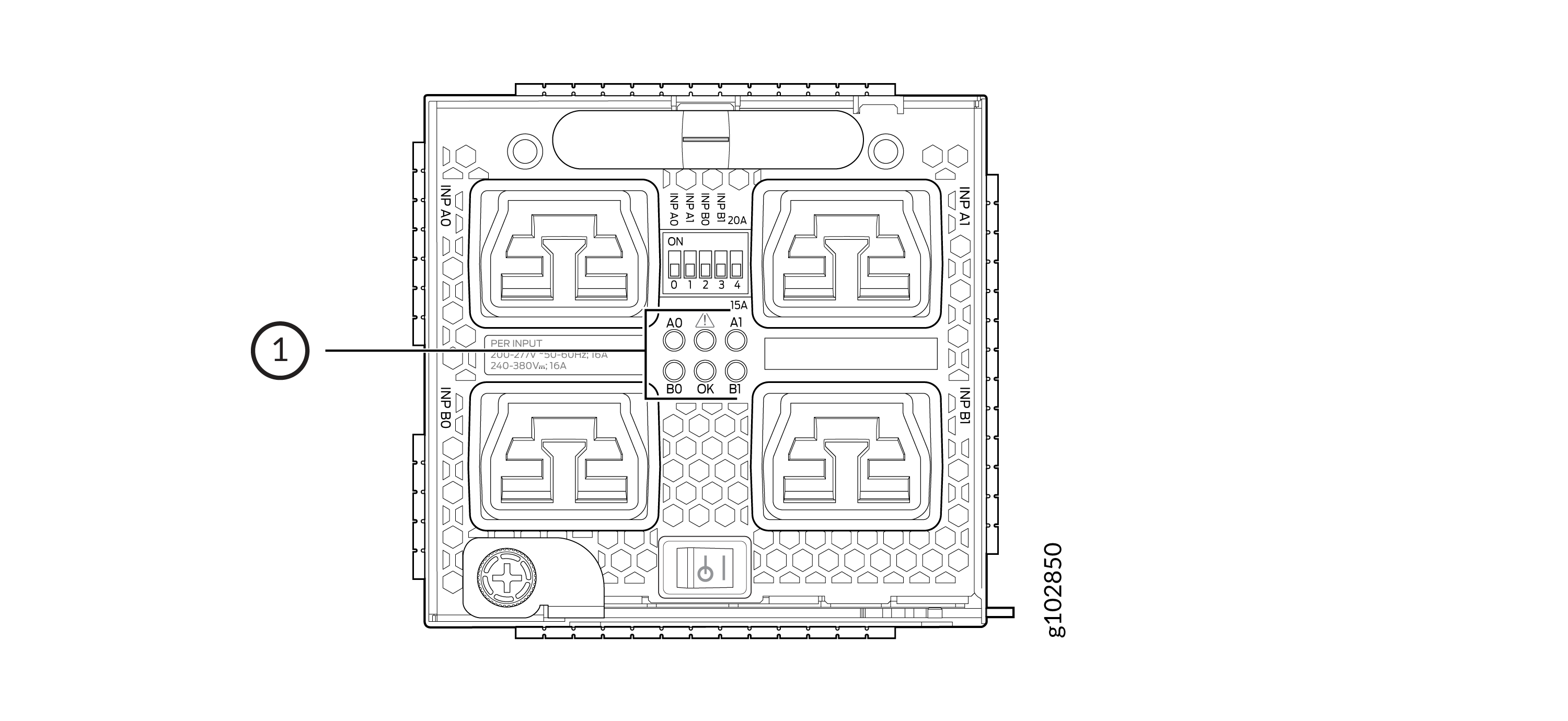

JNP10K-PWR-AC3電源のフェースプレートには、!、OK、A0、A1、B0、B1の6つのLEDがあります。番号の付いたLEDは、4つの入力(INP-A0、INP-A1、INP-B0、INP-B1)に対応しています。さらに、OK(電源OK)と!のLEDがさらに2つあります。(障害)。これらのLEDは、電源装置の状態に関する情報を表示します。図3をご覧ください。

手記：

電源装置の物理的なマークは、 1、 2、 3、 4です。これらのマーキングは、 show chassis power 出力のINP-A0、INP-A1、INP-B0、およびINP-B1に対応しています( 表3を参照)。

表3:AC3シャーシの物理的マーキングと show chassis powerコマンド

JNP10K-PWR-AC3の物理マーキング	show chassis powerコマンド
INP A0	INP-A0
INP A1	INP-A1
INP B0	INP-B0
INP B1	INP-B1型

表4は 、JNP10K-PWR-AC3電源のLED、LEDの色、状態、およびその意味を示しています。

表4:MX10008のJNP10K-PWR-AC3 LED

LED	色	状態	形容
1 または(CLI出力でAO )	琥珀	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
2 または(CLI出力でA1 )	琥珀	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
3 または(出力CLIB0 )	琥珀	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
4 または(CLI出力でB1 )	琥珀	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
OK (電源OK)	緑	固体	電源装置は正常に機能しています。
	琥珀	点滅	電源装置の出力が障害を検知しました。
	消灯	オフ	電源装置がオフになっています。
!(障害)	赤い	固体	電源装置に障害が発生しました。交換する必要があります。
	消灯	オフ	電源装置は正常に機能しています。

JNP10K-PWR-DC3電源は、1つの筐体に4個の電源を搭載するように設計された大容量モデルで、4つの入力電源から60Aまたは80Aのいずれかを供給します。

JNP10K-PWR-DC3電源のフロントパネルには、メインの12.3VDC出力と+5.0 V_BIASスタンバイ出力を有効または無効にするためのオン/スタンバイスイッチがあります。

電源供給の数と、電源が80Aの高入力または60Aの低入力電力を提供するかどうかは、電源のフロントパネルにあるデュアルインラインパッケージ(DIP)スイッチを使用して設定します。JNP10K-PWR-DC3電源には、5つのデュアルポジションDIPスイッチがあります。DIP0〜DIP3スイッチ(INP-A0、INP-A1、INP-B0、INP-B1)は、入力がソースに接続されているかどうかを示します。DIP4(5番目のDIPスイッチ)は、80Aまたは60Aの入力ソースが接続されているかどうかを示します。DIPスイッチのレイアウトについては 図5 を参照し、DIPスイッチを異なる組み合わせで設定した場合の出力については 表5 を参照してください。

表5:JNP10K-PWR-DC3電源のDIPスイッチ設定

INP-A0(スイッチ0)	INP-A1(スイッチ1)	INP-B0(スイッチ2)	INP-B1(スイッチ3)	スイッチ4(低入力60A/高入力80A)	出力電力
60A
オフ	オフ	オフ	オン	オフ(60 A)	2200W
オフ	オフ	オン	オフ	オフ(60 A)	2200W
オフ	オフ	オン	オン	オフ(60 A)	4400W
オフ	オン	オフ	オフ	オフ(60 A)	2200W
オフ	オン	オフ	オン	オフ(60 A)	4400W
オフ	オン	オン	オフ	オフ(60 A)	4400W
オフ	オン	オン	オン	オフ(60 A)	6600W
オン	オフ	オフ	オフ	オフ(60 A)	2200W
オン	オフ	オフ	オン	オフ(60 A)	4400W
オン	オフ	オン	オフ	オフ(60 A)	4400W
オン	オフ	オン	オン	オフ(60 A)	6600W
オン	オン	オフ	オフ	オフ(60 A)	4400W
オン	オン	オフ	オン	オフ(60 A)	6600W
オン	オン	オン	オフ	オフ(60 A)	6600W
オン	オン	オン	オン	オフ(60 A)	7800W
80 A
オフ	オフ	オフ	オン	オン(80 A)	3000W
オフ	オフ	オン	オフ	オン(80 A)	3000W
オフ	オフ	オン	オン	オン(80 A)	6000W
オフ	オン	オフ	オフ	オン(80 A)	3000W
オフ	オン	オフ	オン	オン(80 A)	6000W
オフ	オン	オン	オフ	オン(80 A)	6000W
オフ	オン	オン	オン	オン(80 A)	7800W
オン	オフ	オフ	オフ	オン(80 A)	3000W
オン	オフ	オフ	オン	オン(80 A)	6000W
オン	オフ	オン	オフ	オン(80 A)	6000W
オン	オフ	オン	オン	オン(80 A)	7800W
オン	オン	オフ	オフ	オン(80 A)	6000W
オン	オン	オフ	オン	オン(80 A)	7800W
オン	オン	オン	オフ	オン(80 A)	7800W
オン	オン	オン	オン	オン(80 A)	7800W

ジュニパーネットワークスは、アクティブブランク電源モジュール(ABPM)のJNP10K-PWR-BLN3を提供しています。これは、電源ユニット(PSU)がない場合のシャーシ内のエアフローと冷却に役立ちます。

手記：

ルーターシャーシには、少なくとも1つのJNP10K-PWR-DC3 PSUが存在する必要があります。

JNP10K-PWR-DC3電源には、シャーシの冷却に寄与する内部ファンがあります。適切なエアフローを確保するには、稼働中のシャーシに 3 台または 2 台の PSU と 1 台の PSU が ABPM 搭載されている必要があります。シャーシには最小限の電源が必要ですが、そのすべてを電源に接続する必要はありません。電源装置がスロットに取り付けられているが、電源に接続されていない場合、シャーシから電力を引き出し、電源装置の内部ファンに電力を供給します。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターの設置を開始する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

JNP10K-PWR-DC3電源のフェースプレートには6個のLEDが搭載されています。LED A0、 A1、 B0、 およびB1 は、4つの入力ソース(INP-A0、INP-A1、INP-B0、INP-B1)に対応しています。追加の LED は OK (電源 OK) と ! (障害を示す)。これらのLEDは、電源装置の状態に関する情報を表示します。 図6をご覧ください。

表6:LEDラベルとCLI用語マッピング

JNP10K-PWR-DC3のLEDラベル	show chassis powerコマンドの出力
A0	INP-A0
A1	INP-A1
B0	INP-B0
B1	INP-B1型

表7:JNP10K-PWR-DC3電源のLED

LED	色	状態	形容
A0(CLI出力のINP-A0 )	琥珀	点滅	A0での入力電圧は存在しますが、動作範囲内にありません。
	緑	固体	A0での入力電圧は存在し、動作範囲内で機能しています。
	消灯	オフ	入力なし。
A1(CLI出力のINP-A1 )	琥珀	点滅	A1での入力電圧は存在しますが、動作範囲内にありません。
	緑	固体	A1での入力電圧は存在し、動作範囲内で機能しています。
	消灯	オフ	入力なし。
B0(CLI出力でINP-B0 )	琥珀	点滅	B0での入力電圧は存在しますが、動作範囲内にありません。
	緑	固体	B0での入力電圧は存在し、動作範囲内で機能しています。
	消灯	オフ	入力なし。
B1(CLI出力のINP-B1 )	琥珀	点滅	B1の入力電圧は存在しますが、動作範囲内にありません。
	緑	固体	B1の入力電圧は存在し、動作範囲内で機能しています。
	消灯	オフ	入力なし。
OK(電源OK)	消灯	オフ	電源出力が指定範囲内にありません。
	緑	固体	電源出力電圧は、指定された制限内で機能しています。
!(障害)	赤い	固体	以下のいずれか: 電源装置に障害が発生しました。交換する必要があります。 DIPスイッチ設定に基づく予期される入力に失敗しました。
	消灯	オフ	電源装置は正常に機能しています。

JNP10K-PWR-AC3H電源ユニットは、15-Aおよび20-AモードでHVACまたはHVDCシステムをサポートするように設計された大容量モデルです。 図7を参照してください。電源ユニットは、入力電源がACかDCかを自動的に検出します。

入力—電源ユニットは、20 Aまたは15 Aで4つの単相HVAC(180-305VAC)またはHVDC(190-410VDC)入力(A0、A1、B0、およびB1)を受け取り、12.3VのDC出力を提供します。AC 電源装置(PSU)の入力レセプタクルは IEC 320-C22 です。電源コードの嵌合コネクターはIEC 320-C21です。

出力—この電源は、以下で12.3VのDC出力を提供します。

• 7800 W(20-A入力)、3つまたは4つのアクティブフィード、または

• 6000 W(20-A入力)、2つのアクティブフィード(1つのソースはA0またはA1、2番目のソースはB0またはB1のいずれか)付き、または

• 3000 W (20-A入力) シングルアクティブフィード付き、または

• 7800 W(15-A入力)、4つのアクティブフィード、または

• 6900 W (15-A入力) 3つのアクティブフィード付き、または

• 4600 W(15-A入力)、2つのアクティブフィード、または

• 2300 W (15-A入力) シングルアクティブフィード付き

• 動作入力電圧範囲は、ACシステムの場合180〜264 VACです。DC出力は12.3VDCです。

• 電源供給の数と、電源が高出力(20-A)または低出力(15-A)電力を提供するかどうかは、電源のフェースプレートにある一連のデュアルインラインパッケージ(DIP)スイッチを使用して設定します。シャーシ内の 1 つの電源装置が低電力に設定されている場合、DIP スイッチの設定や CLI での出力結果に関係なく、シャーシの電力予算は低電力に減少します。この設計により、15 Aしか供給できない施設で誤って電源を20 Aに設定し、施設のサーキットブレーカーが作動することを防ぐことができます。システムでDIPスイッチの設定を混在させないことをお勧めします。DIPスイッチを使用する場合の入出力電圧については、 表2 をご覧ください。

• JNP10K-PWR-AC3H電源のフロントパネルには、メインの12.3VDC出力と+5.0 V_BIASスタンバイ出力を有効/無効にするENABLEスイッチがあります。スイッチがDISABLEの位置にある場合、消費電力を最小限に抑えるためにフロントエンドPFCが無効になります。このスイッチは、他のシャットダウン方法よりも優先度が最も高いです。

• 力率補正(PFC)は、全負荷時の最小PF0.98kWです。アクティブフィードの最大突入電流は50Aです。

JNP10K-PWR-AC3H電源には、シャーシの冷却に寄与するファンが内蔵されています。適切なエアフローを確保するには、稼働中のシャーシに 3 台または 2 台の PSU と ABPM が搭載されている必要があります。最小限の電源はシャーシに搭載されている必要がありますが、すべてが必ずしも電源に接続されている必要はありません。電源装置がスロットに取り付けられているが、電源に接続されていない場合、シャーシから電力を引き出し、電源装置の内部ファンに電力を供給します。

警告：

極度の火傷の危険—JNP10K-PWR-AC3Hは、動作条件下で70°C〜80°C(158°F〜176°F)の範囲の温度に達する可能性があります。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターの設置を開始する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

注意：

定格25Aの2極サーキットブレーカーを建物の設置やシステムに使用するか、地域の電気規則に従って使用してください。

JNP10K-PWR-AC3H電源には、フロントパネルからアクセスできる5つのデュアルポジションDIPスイッチ(INP-A0、INP-A1、INP-B0、INP-B1、DIP4)があります。DIP4 は 5 番目の DIP スイッチで、入力ソースが 20 A または 15 A のどちらが接続されているかを示すために使用されます。DIPスイッチのレイアウトと、DIPスイッチを異なる組み合わせで設定した場合の出力を知るには、 図8 と 表8 を参照してください。

1—DIPスイッチ

表8:JNP10K-PWR-AC3H電源のDIPスイッチ設定

INP-A0(スイッチ0)	INP-A1(スイッチ1)	INP-B0(スイッチ2)	INP-B1(スイッチ3)	スイッチ4(高入力20A/低入力15A)	出力電力
15-A
オフ	オフ	オフ	オン	オフ(15 A)	2300W
オフ	オフ	オン	オフ	オフ(15 A)	2300W
オフ	オフ	オン	オン	オフ(15 A)	4600W
オフ	オン	オフ	オフ	オフ(15 A)	2300W
オフ	オン	オフ	オン	オフ(15 A)	4600W
オフ	オン	オン	オン	オフ(15 A)	6900W
オフ	オン	オン	オフ	オフ(15 A)	4600W
オン	オフ	オフ	オフ	オフ(15 A)	2300W
オン	オフ	オフ	オン	オフ(15 A)	4600W
オン	オフ	オン	オフ	オフ(15 A)	4600W
オン	オフ	オン	オン	オフ(15 A)	6900W
オン	オン	オフ	オフ	オフ(15 A)	4600W
オン	オン	オフ	オン	オフ(15 A)	6900W
オン	オン	オン	オフ	オフ(15 A)	6900W
オン	オン	オン	オン	オフ(15 A)	7800W
20-A
オフ	オフ	オフ	オン	オン(20 A)	3000W
オフ	オフ	オン	オフ	オン(20 A)	3000W
オフ	オフ	オン	オン	オン(20 A)	6000W
オフ	オン	オフ	オフ	オン(20 A)	3000W
オフ	オン	オフ	オン	オン(20 A)	6000W
オフ	オン	オン	オフ	オン(20 A)	6000W
オフ	オン	オン	オン	オン(20 A)	7800W
オン	オフ	オフ	オフ	オン(20 A)	3000W
オン	オフ	オフ	オン	オン(20 A)	6000W
オン	オフ	オン	オフ	オン(20 A)	6000W
オン	オフ	オン	オン	オン(20 A)	7800W
オン	オン	オフ	オフ	オン(20 A)	6000W
オン	オン	オフ	オン	オン(20 A)	7800W
オン	オン	オン	オフ	オン(20 A)	7800W
オン	オン	オン	オン	オン(20 A)	7800W

注意：

ルーターの電源を入れる前に、JNP10K-PWR-AC3H電源の入力フィードをHVACメインに接続することが重要です。

JNP10K-PWR-AC3H電源のフェースプレートには、!、OK、A0、A1、B0、B1の6つのLEDがあります。番号の付いたLEDは、4つの入力(INP-A0、INP-A1、INP-B0、INP-B1)に対応しています。さらに、OK(電源OK)と!のLEDがさらに2つあります。(障害)。これらのLEDは、電源装置の状態に関する情報を表示します。図9をご覧ください。

手記：

電源の物理的なマーキングは、 INP-A0、 INP-A1、 INP-B0、 およびINP-B1です。これらのマーキングは、 show chassis power 出力のINP-A0、INP-A1、INP-B0、およびINP-B1に対応しています( 表9を参照)。

表9:AC3Hシャーシの物理的なマーキングとshow chassis powerコマンドの比較

JNP10K-PWR-AC3Hの物理マーキング	対応する物理LEDマーキング	シャーシパワーを示す 命令
INP A0	A0	INP-A0
INP A1	A1	INP-A1
INP B0	B0	INP-B0
INP B1	B1	INP-B1型

表10は 、JNP10K-PWR-AC3H電源のLED、LEDの色、状態、およびその意味を示しています。

表10:MX10008のJNP10K-PWR-AC3H LED

LED	色	状態	形容
A0 (CLI出力でINP-AO )	黄色	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
A1 (CLI出力のINP-A1 )	黄色	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
B0 (CLI出力のINP-B0 )	黄色	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
B1 (CLI出力のINP-B1 )	黄色	固体	以下のいずれか: 電源装置がオフになっています。 入力電圧があります。 入力電圧は存在しますが、障害が検出されます。
	緑	固体	電源装置は正常に機能しています。
OK (電源OK)	緑	固体	電源装置は正常に機能しています。
	緑	点滅	電源は正常に機能していますが、対応するDIPスイッチに不一致があります。 例:A0が入力電力を受け取っているが、対応するDIPスイッチ0がオンになっていない場合、LEDは緑色に点滅します。
	黄色	点滅	電源装置の出力が障害を検知しました。
	消灯	オフ	電源装置がオフになっています。
!(障害)	赤い	固体	電源装置に障害が発生しました。交換する必要があります。
	消灯	オフ	電源装置は正常に機能しています。

手記：PSM の状態は、現在の共有障害中もオンラインのままです。第 3 世代電源を搭載したデバイスで電流共有障害が発生した場合、システムは LED に障害を示したり、電源モジュール(PSM)の状態を Fault に変更したりしません。代わりに、システムはPSMの状態をオンラインに保ち、アラームを発生させます。

JNP10K-PWR-AC2電源は、低電力モードまたは高電力モードのACまたはDCシステムのいずれかをサポートするように設計された大容量の高ラインモデルです。AC入力を受け、DC出力12.3V、シングルフィードで5000W、デュアルフィードで5500Wを提供します。ACシステムの場合、動作入力電圧は180〜305 VACであり、DCシステムの場合、動作入力電圧は190〜410 VDCです。

電源供給の数と、電源が高出力(30-A)または低出力(20-A)電力を提供するかどうかは、電源のフェースプレートにある一連のデュアルインラインパッケージ(DIP)スイッチを使用して設定します。シャーシ内の 1 つの電源装置を低電力に設定すると、DIP スイッチの設定や出力結果が CLI になるかどうかに関係なく、シャーシの電力予算は低電力に削減されます。この設計により、20-Aしか供給できない施設で誤って電源を30-Aに設定し、施設のサーキットブレーカーが作動することを防ぐことができます。システムでDIPスイッチの設定を混在させないことをお勧めします。DIP スイッチの設定については、 表 11 を参照してください。

JNP10K-PWR-AC2は標準の電源ベイに収まりますが、他のほとんどのモデルと比較すると、JNP10K-PWR-AC2の方が長く、シャーシに完全に挿入するとベイから突き出ています。 図10を参照してください。

警告：

極度の火傷の危険性:熱保護手袋を着用せずに、シャーシ内で動作しているHVACまたはHVDC電源を扱わないでください。JNP10K-PWR-AC2は、動作条件下で70°C(158°F)の温度に達することがあります。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターの設置を開始する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

表11:JNP10K-PWR-AC2電源の電源入力および出力電圧

INP0(スイッチ1)	INP1(スイッチ2)	H/L(高入力30A/低入力20A)	出力電力
オン	オン	オン(30 A)	5500W
オン	オン	オフ(20 A)	3000W
オン	オフ	オン(30 A)	5000W
オフ	オン	オン(30 A)	5000W
オン	オフ	オフ(20 A)	2700W
オフ	オン	オフ(20 A)	2700W

JNP10K-PWR-AC2電源のフェースプレートには、4つのLED(!、OK、2、1)があります。これらのLEDは、電源装置の状態に関する情報を表示します。図11を参照してください。

手記：

電源の物理的なマーキングはINP1とINP2です。これらのマーキングは、 show chassis power 出力のINP0およびINP1に対応しています( 表12を参照)。

表12:シャーシの物理的なマーキングとshow chassis powerコマンドの比較

JNP10K-PWR-AC2の物理マーキング	show chassis powerコマンド
INP1	INP0
INP2	INP1

表13は 、JNP10K-PWR-AC2電源のLEDについて説明しています。

表13:JNP10K-PWR-AC2 LEDの解釈

LED	色	状態	形容
CLI出力のINP1またはINP0	琥珀	固体	電源入力0(INP1)の電源コネクタが抜かれた状態で、電源がオンになります。
		点滅	入力電圧は存在しますが、通常の動作範囲内にありません。
	緑	固体	入力電圧は存在し、通常の動作範囲内にあります。
	消灯	オフ	電源装置がオフになっています。電圧はゼロです。
CLI出力のINP2またはINP1	琥珀	固体	電源入力1(INP2)の電源コネクタが抜かれた状態で、電源がオンになります。
		点滅	入力電圧は存在しますが、通常の動作範囲内にありません。
	緑	固体	入力電圧は存在し、通常の動作範囲内にあります。
	消灯	オフ	電源装置がオフになっています。電圧はゼロです。
わかりました	緑	固体	電源出力は通常の動作範囲内です。
	琥珀	点滅	電源出力が電力制限を超えているか、過電流位置です。
	消灯	オフ	電源装置がオフになっています。
!	赤い	固体	電源装置に障害が発生しました。交換する必要があります。
	消灯	オフ	電源装置は正常に機能しています。

JNP10K-PWR-DC2電源( 図12を参照)は、単一の筐体に2つの電源を搭載し、4つの冗長入力電源を使用して60Aまたは80Aのいずれかを対応します。PS_0とPS_1にはそれぞれ冗長入力フィードがあります:PS_0にはA0および/またはB0、PS_1にはA1および/またはB1。入力は、電源フェースプレート上のディップスイッチのセットを使用して設定されます。出力は、これらのディップ スイッチの設定に依存します。 表 14 を参照してください。

表14:JNP10K-PWR-DC2電源の電源入力および出力電圧

INP0(スイッチ1)	INP1(スイッチ2)	H/L(高入力80A/低入力60A)	出力電力
オン	オン	オン(80 A)	5500W
オン	オン	オフ(60 A)	4400W
オン	オフ	オン(80 A)	2750W
オフ	オン	オン(80 A)	2750W
オン	オフ	オフ(60 A)	2200W
オフ	オン	オフ(60 A)	2200W

JNP10K-PWR-DC2電源には、入力DCフィードごとに専用のサーキットブレーカーが必要です。DCブレーカーは、中程度の遅延で80A DCの定格である必要があります。

注意：

実行環境では、同じシャーシ内の電源モデルを混在させないでください。JNP10K-PWR-DCとJNP10K-PWR-DC2は、電源アップグレード時に同じシャーシ内に共存させることができます。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターの設置を開始する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

手記：

DC電源は、MX10008ルーターの冗長構成でのみ出荷されます。さまざまなシャーシ構成の詳細については、 MX10008コンポーネントと構成 および MX10016コンポーネントと構成を参照してください。

JNP10K-PWR-DC2電源モジュールのフェースプレートには、 1、 2、 OK、および障害の記 号!の4つのLEDがあります。これらのLEDは、電源装置の状態に関する情報を表示します。 図13を参照してください。

show system firmwareコマンドの出力から、電源にインストールされているファームウェアのバージョンを確認できます。表15は、電源にインストールされているファームウェアが768.520.772以降の場合のJNP10K-PWR-DC2電源のLEDを示しています。表16は、電源にインストールされているファームウェアが768.520.772より低い場合のJNP10K-PWR-DC2電源のLEDを示しています。

表15:JNP10K-PWR-DC2電源のLED(768.520.772以上のファームウェアがインストールされている場合)

フィード0	フィード1	電源スイッチの状態	LED 1	LED2	わかりました LED	!LED
オフ	オフ	オフ	オレンジ	オレンジ	オフ	赤い
A または B	オフ	オフ	緑—点滅	オレンジ	オフ	赤い
AとB	オフ	オフ	緑	オレンジ	オフ	赤い
オフ	A または B	オフ	オレンジ	緑—点滅	オフ	赤い
A または B	A または B	オフ	緑—点滅	緑—点滅	オフ	赤—点滅
AとB	A または B	オフ	緑	緑—点滅	オフ	赤—点滅
オフ	AとB	オフ	オレンジ	緑	オフ	赤い
A または B	AとB	オフ	緑—点滅	緑	オフ	赤—点滅
AとB	AとB	オフ	緑	緑	オフ	オフ
オフ	オフ	オン	オレンジ	オレンジ	オフ	赤い
A または B	オフ	オン	緑—点滅	オレンジ	緑	赤い
AとB	オフ	オン	緑	オレンジ	緑	赤い
オフ	A または B	オン	オレンジ	緑—点滅	緑	赤い
A または B	A または B	オン	緑—点滅	緑—点滅	緑	赤—点滅
AとB	A または B	オン	緑	緑—点滅	緑	赤—点滅
オフ	AとB	オン	オレンジ	緑	緑	赤い
A または B	AとB	オン	緑—点滅	緑	緑	赤—点滅
AとB	AとB	オン	緑	緑	緑	オフ

表16:JNP10K-PWR-DC2電源のLED(768.520.772より前のファームウェアがインストールされている場合)

LED	色	状態	形容
1 (CLI出力のINP0)または 2 (CLI出力のINP1)	オレンジ	固体	DC電源入力電圧が通常の動作範囲内にないことを示します。
	緑	固体	DC電源が動作範囲(-40 VDC〜-72 VDC)内にあります。
	消灯	オフ	電源装置がオフになっています。
わかりました	緑	固体	DC電源出力が通常の動作範囲内であること。
	オレンジ	点滅	出力が限界を超えています。
!	赤い	固体	電源装置に障害が発生しました。交換する必要があります。
	消灯	オフ	電源装置は正常に機能しています。または、1つの入力にのみ電源が供給され、電源が供給されていない入力のイネーブルルーターが ONに設定されます。イネーブルルーターの詳細については、「 DC電源をMX10008に接続 する」を参照してください。

手記：

1または2とOK LEDが点灯しない場合は、電源ケーブルが正しく取り付けられていないか、電源装置に障害が発生しています。

1またはLEDが緑色に点灯し、OK LEDが消灯している場合は、電源装置が正しく取り付けられていないか、電源装置に内部障害が発生しています。

もし ! LEDが点滅している場合は、電源を追加して電力需要と供給のバランスをとってください。

AC電源は200〜240VACをサポートします。出力は12VDCです。出力電力は2700Wです。

注意：

同じシャーシ内でAC電源とDC電源を混在させないでください。ACとHVACは、HVAC向けのACのホットスワップ中に、同じシャーシ内に共存させることができます。稼働環境ではAC電源とHVAC電源を混在させないでください。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターを設置する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

基本構成のMX10008ルーターには3つの電源が同梱されています。基本構成 MX10016ルーターには5つの電源が同梱されています。カバーパネルは、残りの電源スロットの上に取り付けられています。必要に応じて、基本構成ルーターに電源を追加できます。さまざまなルーター構成の詳細については、 MX10008コンポーネントおよび構成を参照してください。

各JNP10K-PWR-AC電源の重量は3.08kg(6.8ポンド)で、フェースプレートには2つの独立した16A定格ACインレットがあります。各インレットから十分な入力電力が供給されて完全な出力が得られますが、冗長性を確保するために、常に専用のAC電源に接続してください。一度に動作する電源供給は 1 つだけです。

MX10000ルーターは、自動転送スイッチ(ATS)テクノロジーを採用しています。このシステムは、2n の電源冗長性と n+1の電源の冗長性を提供するため、2n の構成で必要とされるよりも少ない数の電源を使用することができます。1 つの電源に障害が発生した場合、ATS は電源を代替電源にルーティングします。

手記：

冗長性のために、必ず各電源から 2 本の電源コードを接続してください。

• INP1 をUPSに

• INP2 を公共電力供給に

各JNP10K-PWR-AC電源には、オン(|)とオフ(O)の国際的なマークが付いた電源スイッチ、ファン、電源のステータスを示す4つのLEDがフェースプレートにあります。 図14を参照してください。

各JNP10K-PWR-AC電源には、電源コードを所定の位置に固定する2つの電源コードリテイナーが付属しています。 図15を参照してください。各電源コードリテイナーには、クリップと調整ナットが付いています。クリップの端は、フェースプレート上のACアプライアンスインレットの両側にあるブラケット穴に引っ掛けます。調整ナットは、電源コードを正しい位置に保持します。電源コードリテイナーの取り付け手順については、 AC電源をMX10008に接続するを参照してください。

手記：

すべてのAC電源コードをファントレイから離します。電源コードがファントレイをふさがれないように注意してください。

各電源は、ルーターの電源レールに接続されています。電源レールは、電源によって生成された出力電力をさまざまなルーターコンポーネントに分配します。各電源は、ルーター内のすべてのコンポーネントに電力を供給します。

各電源には独自のファンがあり、独自の内部冷却システムによって冷却されます。熱気はシャーシ背面から排出されます。

AC電源のフェースプレートには、 INP1、 INP2、 PWR OK、 FAULTの4つのLEDがあります。これらのLEDは、電源装置の状態に関する情報を表示します。 図16を参照してください。

表17は 、JNP10K-PWR-AC電源のLEDを示しています。

表17:JNP10K-PWR-AC電源のLED

LED	色	状態	形容
INP1 (CLI出力のINP0)または INP2 (CLI出力のINP1)	琥珀	点滅	AC電源入力電圧が通常の動作範囲内にないことを示します。
	緑	固体	ACが動作範囲(200〜240VAC)内である。
	暗い	消灯	電源装置がオフになっています。
PWR OK	緑	固体	DC電源出力が通常の動作範囲内であること。
	琥珀	点滅	AC電源出力が通常の動作範囲外です。
過ち	暗い	消灯	電源装置は正常に機能しています。
	赤い	固体	電源装置に障害が発生しました。交換する必要があります。または、1つの入力にのみ電源が供給され、電源が供給されていない入力に対して有効なルーターが ONに設定されます。イネーブルルーターの詳細については、 JNP10K-PWR-AC電源の取り付け を参照してください。

手記：

INP1またはINP2 LEDとPWR OK LEDが消灯している場合は、AC電源コードが正しく取り付けられていないか、電源装置に障害が発生しています。

INP1またはINP2 LEDが点灯し、PWR OK LEDが消灯している場合は、AC電源が正しく取り付けられていないか、電源に内部障害が発生しています。

MX10008ルーターは、次の3種類のDC電源モジュールをサポートしています。

• JNP10K-PWR-DC - 2500W、12VDCデュアル電源。

• JNP10K-PWR-DC2—5500W、12VDCクアッド入力電源。この電源の詳細については、 JNP10K-PWR-DC2電源を参照してください。

• JNP10K-PWR-AC2—AC、高電圧交流(HVAC)または高電圧直流(HVDC)電源。ハイパワーモードでは、この電源は12.3V、シングルフィードで5000W、デュアルフィードで5500Wを供給します。この電源の詳細については、 JNP10K-PWR-AC2電源を参照してください。

3つの電源はすべて電源スロットベイに収まりますが、JNP10K-PWR-AC2とJNP10K-PWR-DC2はより長く、シャーシに完全に挿入するとベイから突き出ています。 図17を参照してください。

注意：

実行環境では、同じシャーシ内の電源モデルを混在させないでください。DCとHVDCは、HVDC向けのDCのホットスワップ中に同じシャーシ内に共存できます。

DC電源JNP10K-PWR-DCは、2500W、12VDCのデュアル入力電源です。各DC電源の出力はDC12Vです。出力電力は2500Wです。

警告：

このルーターは、アクセス制限のある場所に設置されたプラガブルタイプA機器です。シャーシには個別の保護接地端子があり、シャーシを適切に接地し、電気的危険から運用担当者を保護するために、アースに恒久的に接続する必要があります。

注意：

ルーターを設置する前に、資格を持つ電気技師が供給する接地ケーブルに適切な接地ラグを取り付けていることを確認してください。ラグが正しく接続されていない接地ケーブルを使用すると、ルーターが損傷する可能性があります。

手記：

DC電源は、MX10000ルーターの冗長構成でのみ出荷されます。さまざまなシャーシ構成の詳細については、 MX10008コンポーネントと構成 および MX10016コンポーネントと構成を参照してください。

JNP10K-PWR-DC電源は、標準電源バスまたは拡張電源バスを使用できます。すべてのMX10016シャーシには、拡張パワーバスが同梱されています。MX10008に標準または拡張電源バスのどちらが搭載されているかを確認するには、 MX10008ステータスパネルLEDを参照してください。

各JNP10K-PWR-DC電源の重量は約2.7kg(6ポンド)で、電源のフェースプレートには2組の独立したDC入力ラグ(入力1、RTN、–48V/–60V および 入力2、RTN、–48V/–60V)があります。各入口には専用のDC電源が必要です。各インレットから十分な入力電力が供給されて完全な出力が可能ですが、冗長性を確保するために、常に専用のDC電源に接続してください。一度に動作する電源供給は 1 つだけです。

DC電源モデルでは、電子AB入力選択を採用しています。2n構成に必要な電源よりも少ない電源で、2n電源の冗長性とn+1電源の冗長性を提供します。1 つの電源に障害が発生した場合、電子 A-B 入力選択によって電源が代替電源にルーティングされます。

各JNP10K-PWR-DC電源には、オン(|)とオフ(O)の国際的なマークが付いた電源スイッチ、ファン、電源のステータスを示す4つのLEDが前面プレートにあります。 図18を参照してください。

手記：

JNP10K-PWR-DC電源には、入力DCフィードごとに専用のサーキットブレーカーが必要です。選択したブレーカは、60Aの入力電流を供給できるサイズにする必要があります。

各電源は、MX10000 ルーターの複合電源レールに接続されます。電源レールは、電源によって生成された出力電力をさまざまなルーターコンポーネントに分配します。各DC電源は、ルーター内のすべてのコンポーネントに電力を供給します。

手記：

すべてのDC電源コードをファントレイから離します。電源コードがファントレイをふさがれないように注意してください。

JNP10K-PWR-DC電源は、1つの入力DCフィードのみを接続して動作できます。ルーティングコントロールボードは、十分な電力が利用可能なコンポーネントのみを有効にします。

各JNP10K-PWR-DC電源には独自のファンがあり、独自の内部冷却システムによって冷却されます。エアフローは、電源装置の前面から背面へです。熱気はシャーシ背面から排出されます。

JNP10K-PWR-DC電源のフェースプレートには、 INP1、 INP2、 PWR OK、 FAULTの4つのLEDがあります。これらのLEDは、電源装置の状態に関する情報を表示します。 図19を参照してください。

表18は 、MX10008のLEDについて説明しています。

表18:MX10008のDC電源のLED

LED	色	状態	形容
INP1 または INP2	琥珀	点滅	DC電源入力電圧が通常の動作範囲内にないことを示します。
	緑	固体	DC電源が動作範囲(-40 VDC〜-72 VDC)内にあります。
	消灯	オフ	電源装置がオフになっています。
PWR OK	緑	固体	DC電源出力が通常の動作範囲内であること。
	琥珀	点滅	DC電源出力が通常の動作範囲外です。
過ち	赤い	固体	電源装置に障害が発生しました。交換する必要があります。
	消灯	オフ	電源装置は正常に機能しています。または、1つの入力にのみ電源が供給され、電源が供給されていない入力のイネーブルルーターが ONに設定されます。イネーブルスイッチの詳細については、「 DC電源をMX10008に接続 する」を参照してください。

手記：

INP1またはINP2とPWR OK LEDが消灯している場合は、電源コードが正しく取り付けられていないか、電源装置に障害が発生しています。

INP1 または INP2 LED が緑色に点灯し、PWR OK LED が点灯していない場合、電源装置が正しく取り付けられていないか、電源装置に内部障害が発生しています。

FAULT LED が点滅している場合は、電源を追加して電力需要と供給のバランスをとります。
