具有 IPv6 底层网络的 EVPN-VXLAN

将 IPv6 底层网络与 VXLAN 叠加网络结合使用的优势

• 通过 IPv6 底层 VXLAN 隧道配置，您可以充分利用 IPv6 协议提供的扩展寻址功能和高效的数据包处理。

平台支持

有关支持的平台和 Junos 版本的信息，请参阅 功能浏览器。

概述

在 EVPN-VXLAN 安装中，您可以在称为虚拟隧道端点 （VTEP） 的 L2 或 L3 VXLAN网关设备上配置VXLAN叠加。VXLAN 叠加通过底层 IP 交换矩阵在 VTEP 之间扩展虚拟隧道。在支持的平台上，您可以使用 IPv6 寻址配置 IP 底层网络，以支持 VXLAN 叠加隧道。例如：

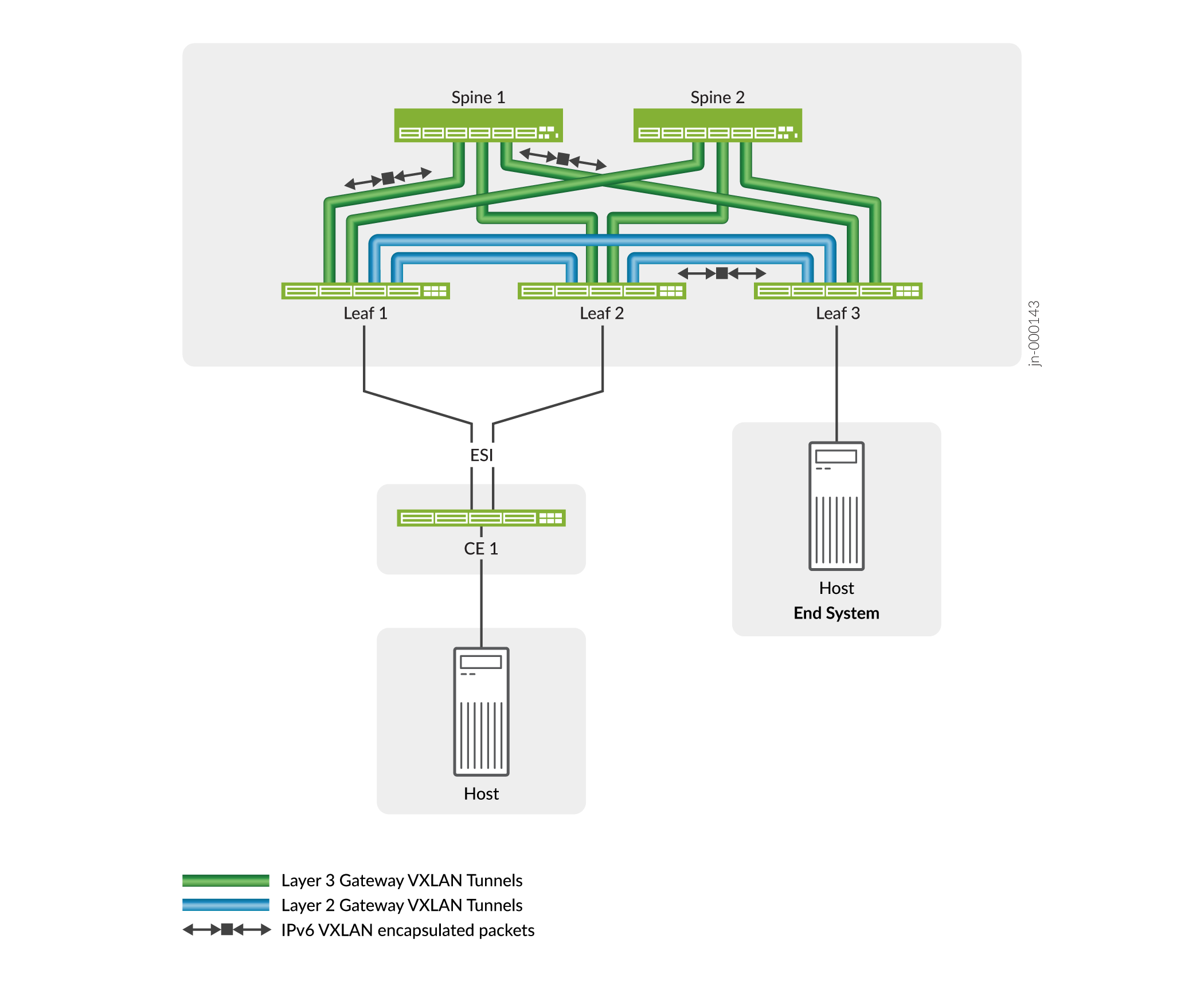

图 1：具有 IPv6 底层网络的 EVPN-VXLAN 交换矩阵

使用 IPv6 底层网络时，VTEP 会使用 IPv6 外部标头封装 VXLAN 数据包，并通过 IPv6 底层网络对数据包进行隧道传输。

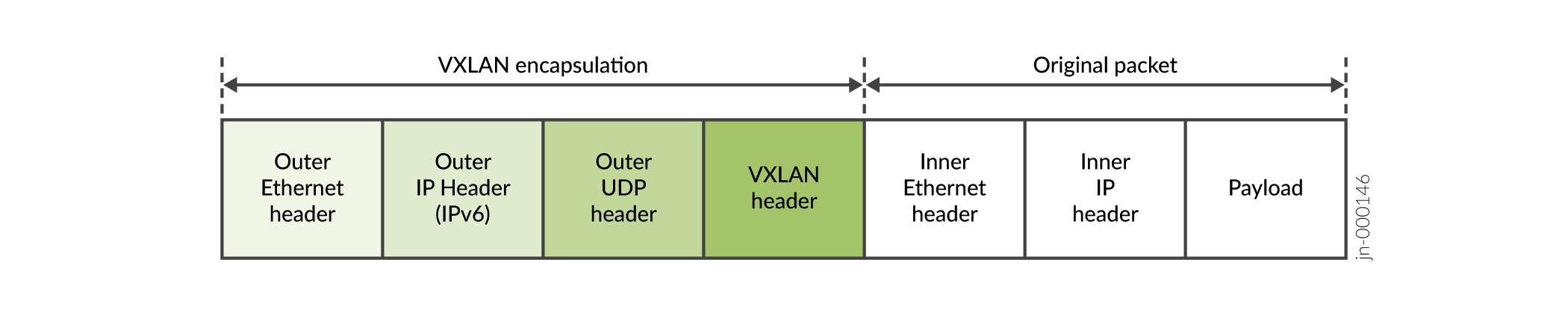

图 2：IPv6 底层 VXLAN 数据包封装

IPv6 底层网络配置与 IPv4 底层网络配置类似，不同之处在于您将 VTEP 源地址设置为 IPv6 地址。您还可以在底层网络中分配 IPv6 地址，并使用 IPv6 协议建立可访问性。

具有 IPv6 底层网络的底层路由协议

我们已在底层配置中使用以下路由协议对 IPv6 底层网络进行了认证：

• BGP — 内部 BGP （IBGP） 和外部 BGP （eBGP）

• OSPFv3 — 用于 IPv6 的开放最短路径优先 （OSPF） 路由协议

EVPN-VXLAN 功能，由 IPv6 底层网络支持

我们通过 IPv6 底层网络支持以下 EVPN-VXLAN 功能：

• EVPN 1 类、2 类、3 类和 4 类路由。

  （QFX 系列、ACX 系列、PTX 系列和 MX 系列设备）EVPN 5 类路由。

  有关这些 EVPN 路由类型的详细信息，请参阅 使用 VXLAN 封装的 EVPN 5 类路由（适用于 EVPN-VXLAN ）。

• （QFX5130-32CD、QFX5700、ACX 系列 和 PTX 系列 设备）EVPN 2 类和 5 类路由共存。

  请参阅 EVPN 2 类和 5 类路由与 EVPN-VXLAN 共存。

• （QFX 系列和 MX 系列设备）共享 VTEP 隧道。

  在 QFX 系列交换机上，我们仅通过 MAC-VRF EVPN 路由实例支持 EVPN-VXLAN IPv6 底层网络。MAC-VRF 实施依赖于共享 VTEP 隧道功能，可避免某些设备上出现 VTEP 扩展问题。在需要共享隧道但默认未启用该功能的设备上，配置 IPv6 底层网络时，必须在[edit forwarding-options evpn-vxlan]层次结构级别启用该shared-tunnels选项。有关 MAC-VRF 实例的详细信息，请参阅 MAC-VRF 路由实例类型概述。

  注意：

  配置该 shared-tunnels 选项后，必须重新启动设备才能使设置生效。

• （所有设备）VLAN 感知捆绑包、基于 VLAN 的捆绑包和 VLAN 捆绑包 以太网服务类型。

  （MX 系列路由器，还有）基于端口的服务，一种 VLAN 捆绑服务，端口的所有 VLAN 都是同一个 VLAN 捆绑的一部分。

  有关 MAC-VRF 实例和这些服务类型的详细信息，请参阅了解适用于 EVPN 和 MAC-VRF 路由的 VLAN 感知捆绑包和基于 VLAN 的服务实例类型概述。

• 全活动多宿主。

  请参阅 EVPN 多宿主功能概述。

• 通过多宿主在多个 IPv6 VXLAN 隧道上实现底层和叠加负载平衡。

  请参阅 VXLAN 流量负载平衡 和 EVPN-VXLAN 网络中的动态负载平衡。

• 链路恢复时的环路预防。

  当以太网分段 ID （ESI） 翻动上对接口进行多宿主时，设备会在配置的保持计时器间隔内丢弃进入 ESI 接口的广播、未知单播和组播 （BUM） 流量。

  请参阅 了解使用 VXLAN 数据平面封装的 EVPN。

• EVPN 核心隔离。

  请参阅 了解何时禁用 EVPN-VXLAN 核心隔离。

• EVPN-VXLAN L2 和 L3 网关在 ERB 和 CRB 与 IPv4 或 IPv6 流量叠加中的功能。

• 桥接叠加。

  请参阅 桥接叠加设计和实施。

• （EX 系列和 QFX 系列交换机）在 EVPN-VXLAN 网络中，IPv4 和 IPv6 使用以下组播模式组播数据流量：

  • 具有本地-远程转发模式的集中路由组播 — 请参阅 EVPN-VXLAN 叠加网络中的 VLAN 间组播支持。

  • 增强优化的子网间组播 （OISM） 模式 — 请参阅 增强型 OISM 概述。

• 使用过滤器的 VXLAN 隧道在具有 IPv6 的 EVPN-VXLAN 桥域 （VLAN） 中的泛洪监管器。

• （PTX 系列路由器）叠加 ping 和叠加跟踪路由，以及客户边缘 ping 和客户边缘 IP 跟踪路由。

  请参阅 ping 叠加、 traceroute 叠加和 ping 客户边缘设备 IP 地址。

• （EX 系列、QFX 系列和 PTX 系列设备）服务质量 （QoS） 和服务等级 （CoS） 分类，包括：

  • 使用差异服务代码点 （DSCP） 或 IEEE 802.1p 代码点进行分类。

    注意：

    （PTX 系列路由器）不支持 DSCP 复制或 IEEE 802.1p 重写操作。

  • （PTX 系列路由器）显式拥塞通知 （ECN） 字段副本：

    • 在 VXLAN 封装期间，设备会将 ECN 字段从内部报头复制到外部报头。

    • 在 VXLAN 解封装期间，设备会解释外部报头中的 ECN 字段，如果内部报头 ECN 字段值为非零（内部报头支持 ECN），则将其传播到内部报头。

  有关详细信息，请参阅 EVPN VXLAN 上的 CoS 支持 。

• 通过具有 BFD 的 IRB 接口上的 L3 协议 — 静态路由、BGP、IS-IS、OSPF 和 OSPFv3。

  请参阅 EVPN-VXLAN 中 IRB 接口上支持的协议。

• 数据中心互连 （DCI）、Over-The-Top （OTT） 全网状网络。

  有关 OTT DCI 方法的详细信息，请参阅 EVPN 网络中的 Over-The-Top 数据中心互连 。

• DCI 无缝拼接，以及使用增强型 OISM 通过 DCI 无缝拼接优化的组播流量。

  有关这些功能如何在具有 IPv4 或 IPv6 底层对等互连的 EVPN 交换矩阵中协同工作的详细信息，请参阅具有 增强型 OISM 的 EVPN-VXLAN DCI 组播 。

• EVPN 代理 ARP 和 ARP 抑制，以及 EVPN 代理 NDP 和 NDP 抑制。

  有关这些功能的详细信息，请参阅 EVPN 代理 ARP 和 ARP 抑制以及代理 NDP 和 NDP 抑制 。

• （EX 系列和 QFX 系列交换机）远程端口镜像和分析器。

  请参阅 EVPN-VXLAN 环境中的 MAC 过滤、风暴控制和端口镜像支持。

• （EX 系列、QFX 系列和 PTX 系列设备）使用 DHCPv4 和 DHCPv6 的 DHCP 中继。

  请参阅通过 EVPN-VXLAN 的 DHCP 中继代理。

IPv6 底层网络支持的限制

请注意 IPv6 底层网络支持方面的以下限制：

• 您不能在同一交换矩阵中的 EVPN 实例中混用 VXLAN 叠加网络的 IPv4 和 IPv6 底层配置。

• 我们不支持用于 IPv6 底层网络的 Open vSwitch 数据库 （OVSDB） 管理协议。

• （EX9200 交换机）我们不支持使用 IPv6 底层网络的 EVPN 5 类路由。

• （QFX10002-60C 交换机）您只能使用企业样式的界面配置;我们不支持服务提供商样式的接口配置，也不支持在这些交换机上使用 IPv4 或 IPv6 底层网络的 Q-in-Q 隧道。

• 您必须将 MAC-VRF 路由实例与 EVPN 协议和 VXLAN 封装配合使用。我们不支持具有其他实例类型（如 evpn、 evpn-vpws或 virtual-switch 默认交换实例）的 IPv6 底层网络。
