安装和卸下PTX10008路由和控制板

我们PTX10008机箱中预装了一个或两个路由和控制板 （RCB） 的路由器，具体取决于配置。您可将 RCB 安装在机箱正面的两个顶部插槽中。

如果接通预安装有单个 RCB 的路由器的电源，则 RCB 将作为主设备联机，并接通线卡和交换机结构电源。如果安装第二个 RCB，它会打开电源，路由引擎在备份模式下联机;您必须使用 request chassis cb online 命令使 RCB 的控制板联机。

首次打开安装有两个 RCB 的路由器的电源时，插槽控制板 0中安装的 RCB 以主设备联机（在 CLI 中）并接通线卡和交换机结构电源，而插槽 控制板 1 中安装的 RCB 作为备份（默认为 RE0 RE1 CLI）联机。您可使用默认配置CLI。如果更换 RCB，它会打开电源，路由引擎在备份模式下联机;您必须使用 request chassis cb online命令使 RCB 的控制板联机。

要安装或卸下 RCB，请阅读以下各节。

安装 PTX10008路由和控制板

在冗余配置中，PTX10008 RCB 是可热卸下、可热插入的现场可更换部件 （FRU）。在基本配置中，您需要在卸下出现故障的 RCB 之前再安装一个 RCB，以防止路由器关闭。

安装 RCB 之前，请确保具有静电放电 （ESD） 接地腕带。

要安装 RCB：

  1. 将 ESD 接地腕带的一端绕在裸露的手腕上，将腕带的另一端连接到机箱上的其中一个 ESD 点（请参阅图 1）。
    图 1：机箱前部的 ESD PTX10008点 ESD Point on the Front of the PTX10008 Chassis
    1
    —
    ESD 点

  2. 从可用 RCB 插槽中卸下盖板（请参阅图2）或卸下出现故障的 RCB（请参阅卸下 PTX10008 路由和控制板）。

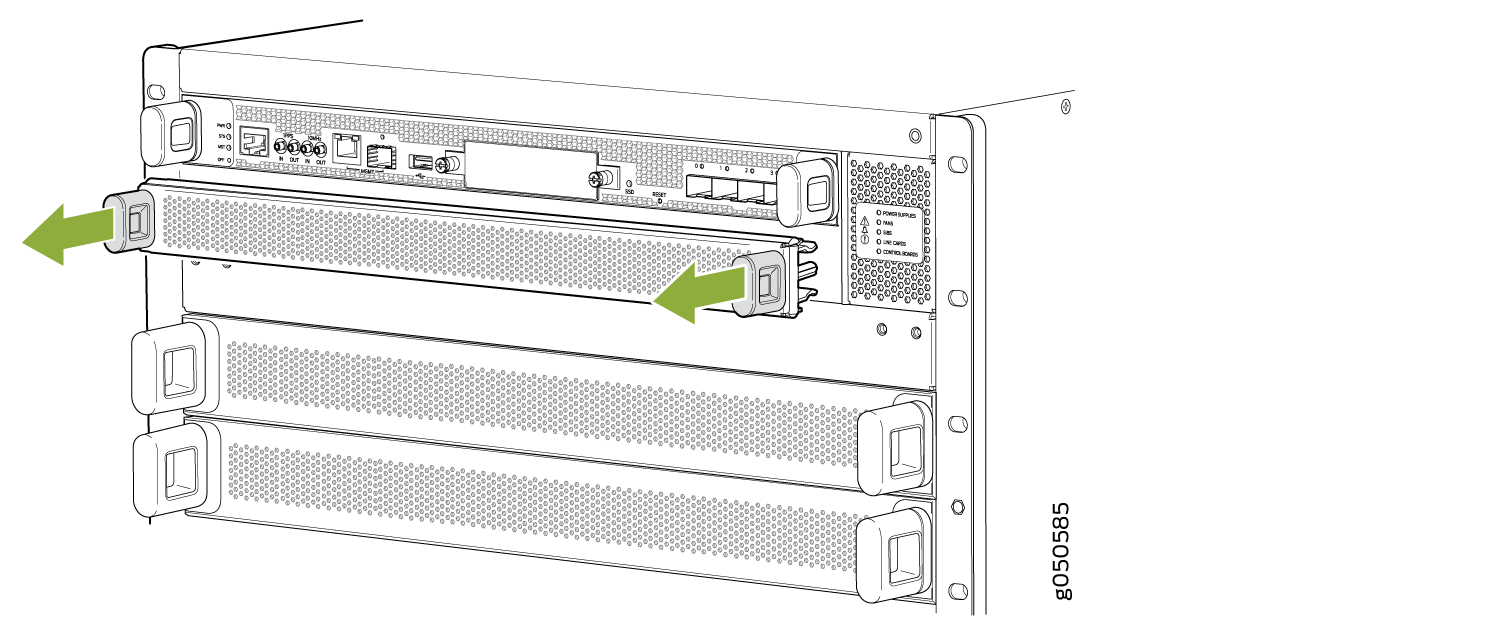

    图 2：卸下 RCB 盖 Remove an RCB Cover
  3. 从防静电袋中取出新 RCB，然后检查其是否损坏，然后再安装到机箱中。
  4. 将 RCB 抬起其侧面，小心不要将连接器碰到。
  5. 小心地将 RCB 的侧面对准机箱内部的导轨。
  6. 将 RCB 滑入机箱，小心地确保将其正确对齐。
  7. 抓住 RCB 上的两个手柄，然后同时顺时针旋转它们，直到 RCB 完全就位且手柄垂直（请参阅图 3）。

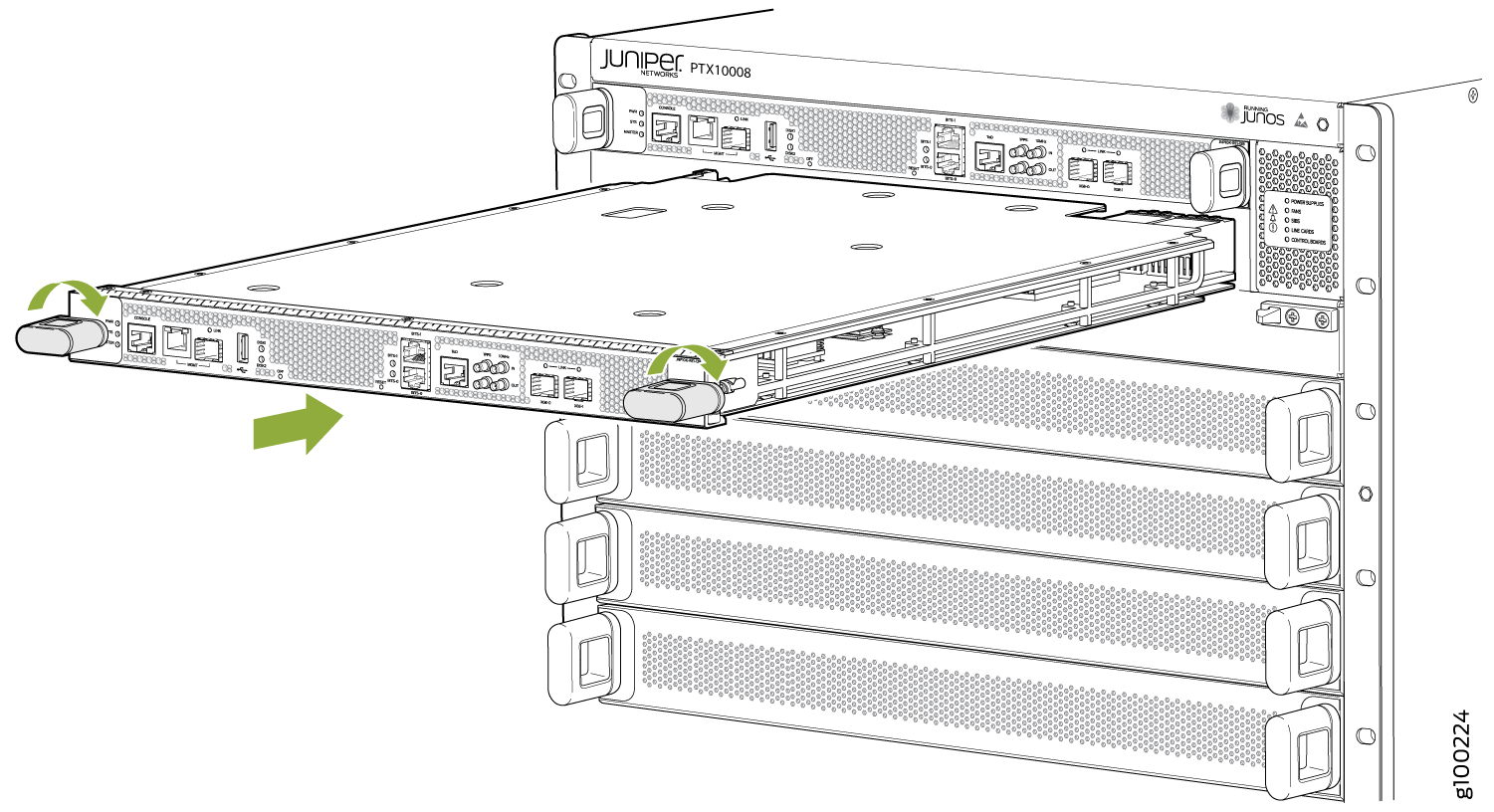

    图 3：安装 RCB Install an RCB

    当完全就位时，RCB 将开始电源打开顺序。

  8. 要验证 RCB 是否正常运行，请检查其面板上的PWR LED 和状态面板上的 CONTROL板LED。两个 LED 应在安装 RCB 后短时间内稳定点亮。如果PWR LED 闪烁黄色，则可能是电源不足。请参阅PTX10008 JNP10008-SF交换机结构的 PTX10008 功率规划与JNP10008-SF3交换机结构的功率规划 ，以确保为额外设备提供足够的电力。

    另一种验证 RCB 是否联机的方法是使用以下 CLI 命令：

另请参阅

卸下PTX10008路由和控制板

在冗余配置中，PTX10008 RCB 是可热卸下、可热插入的现场可更换部件 （FRU）。在基本配置中，您需要在卸下出现故障的 RCB 之前再安装一个 RCB，以防止路由器关闭。建议更换 RCB 之前，使基本系统脱机。

卸下 RCB 之前，请确保具有静电放电 （ESD） 接地腕带。

谨慎：

在基本配置中，卸下 RCB 会导致系统关闭。在冗余配置中，卸下 RCB 会导致系统重新启动，并启动新主用主机的选择流程。

要卸下 RCB：

  1. 使 RCB 脱机。

    将防静电袋或抗静电垫放在平整、稳定的表面上。

  2. 将 ESD 接地腕带的一端绕在裸露的手腕上，将腕带的另一端连接到机箱上的其中一个 ESD 点（请参阅图 4）。
    图 4：机箱前部的 ESD PTX10008点 ESD Point on the Front of the PTX10008 Chassis
    1
    —
    ESD 点

  3. 同时逆时针旋转 RCB 手柄，使 RCB 解除其作用。
  4. 抓住手柄，将 RCB 从机箱滑出约一半（请参阅图 5）。

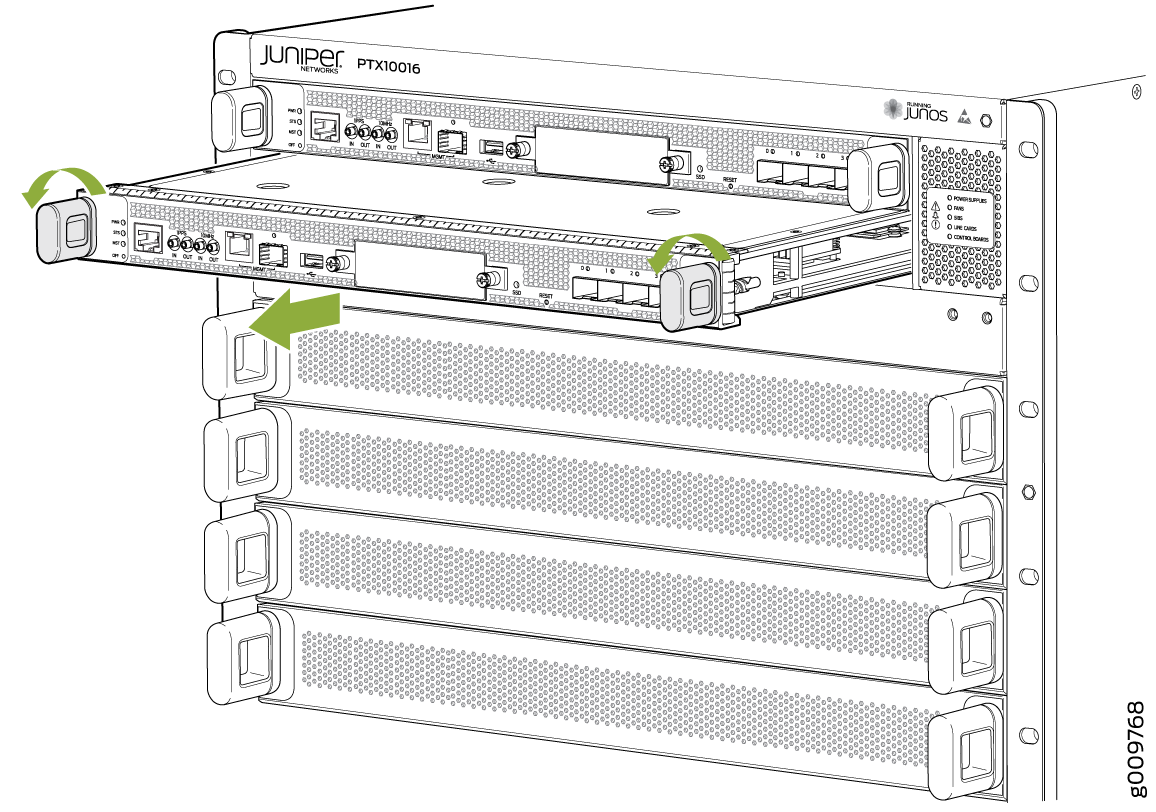

    图 5：卸下 RCB Remove an RCB
  5. 抓住 RCB 的每一侧，然后从机箱中完全滑出。
  6. 将 RCB 放在抗静电垫上。
  7. 如果您不立即更换 RCB，请从空插槽中安装盖板。
