sistema de energia MX10008

A fonte de alimentação CA oferece suporte a 200-240 VCA. A saída é de 12 VDC; a potência de saída é de 2700 W.

CUIDADO:

Não misture as fontes de alimentação AC e DC no mesmo chassi. AC e HVAC podem coexistir no mesmo chassi durante a troca quente de AC por HVAC. Não misture as fontes de alimentação AC e HVAC em um ambiente em execução.

Aviso:

O roteador é um equipamento do tipo A plugável instalado em um local de acesso restrito. Ele tem um terminal de terra protetora separado no chassi que deve ser conectado ao solo da Terra permanentemente para aterrar o chassi adequadamente e proteger o operador de perigos elétricos.

CUIDADO:

Antes de instalar o roteador, certifique-se de que um eletricista licenciado tenha anexado uma lug de aterramento apropriada ao cabo de aterramento que você fornece. Usar um cabo de aterramento com um lug conectado incorretamente pode danificar o roteador.

A configuração base MX10008 roteadores são enviados com três fontes de alimentação; configuração base MX10016 roteadores são enviados com cinco fontes de alimentação. Os painéis de cobertura são instalados sobre os slots de fonte de alimentação restantes. Você pode adicionar fontes de alimentação adicionais aos roteadores de configuração base conforme necessário. Para obter mais informações sobre diferentes configurações de roteador, veja MX10008 Componentes e configurações.

Cada fonte de alimentação JNP10K-PWR-AC pesa 6,8 lb (3,08 kg) e tem 2 entradas AC independentes de 16 A na placa facial. Embora cada entrada forneça energia de entrada suficiente para fornecer saída completa, conecte-se sempre a uma alimentação de energia AC dedicada para fornecer redundância. Apenas uma alimentação de energia está operacional de cada vez.

MX10000 roteadores utilizam a tecnologia de switch de transferência automática (ATS). O sistema oferece redundância de fonte de 2n e redundância de fonte de alimentação n+1, permitindo que você use menos fontes de alimentação do que você precisaria em uma configuração de 2n . Caso uma fonte de alimentação falhe, a ATS encaminha a fonte de alimentação para a fonte alternativa.

Nota:

Para redundância, conecte sempre os dois cabos de alimentação de cada fonte de alimentação:

• INP1 em um UPS

• INP2 no fornecimento de eletricidade pública

Cada fonte de alimentação JNP10K-PWR-AC tem um switch de energia com marcas internacionais para ativação (|) e desliga (O), um ventilador e quatro LEDs na placa facial que indicam o status da fonte de alimentação. Veja a Figura 1.

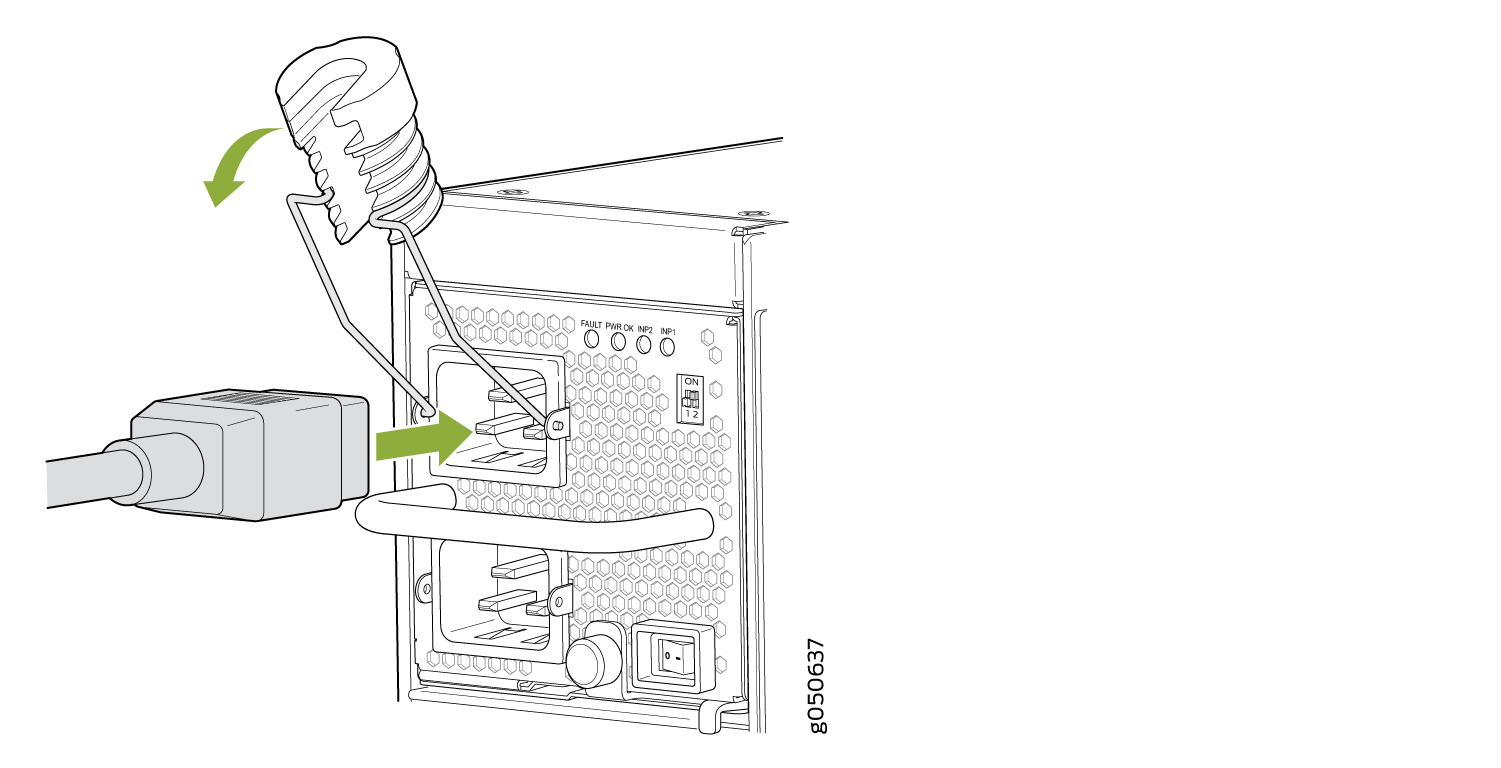

Cada fonte de alimentação JNP10K-PWR-AC vem com dois cabos de alimentação que mantêm os cabos de alimentação no local. Veja a Figura 2. Cada retentor de cabo de alimentação tem um clipe e uma porca de ajuste. As extremidades do gancho de clipe no suporte furam em cada lado da entrada do dispositivo AC na placa facial. A porca de ajuste mantém o cabo de alimentação na posição correta. Para obter instruções para instalar os retentores do cabo de alimentação, consulte Conecte o AC Power a uma MX10008.

Nota:

Encaminhe todos os cabos de alimentação CA para longe das bandejas de ventoinha. Certifique-se de que os cabos de alimentação não obstruam as bandejas do ventilador.

Cada fonte de alimentação se conecta ao trilho de alimentação do roteador. O power rail distribui a energia de saída produzida pelas fontes de alimentação para diferentes componentes do roteador. Cada fonte de alimentação fornece energia a todos os componentes do roteador.

Cada fonte de alimentação tem seu próprio ventilador e é resfriada por seu próprio sistema de resfriamento interno. O ar quente se esgota na parte traseira do chassi.

A fonte de alimentação JNP10K-PWR-AC2 é um modelo de alta capacidade e alta linha projetado para oferecer suporte a sistemas AC ou DC em um modo de baixa potência ou alta potência. A fonte de alimentação leva a entrada AC e fornece saída DC de 12,3 VDC, 5000 W com um único feed e 5500 W com um feed duplo. Para sistemas AC, a tensão de entrada operacional é de 180 a 305 VCA e para sistemas de DC, a tensão de entrada operacional é de 190 a 410 VDC.

O número de feeds de energia e se as fontes de alimentação fornecem alta saída (30-A) ou baixa potência (20-A) é configurado usando um conjunto de switches de pacote de linha dupla (DIP) na placa de rosto da fonte de alimentação. Se uma fonte de alimentação no chassi for definida como de baixa potência, o orçamento de energia para o chassi é reduzido a baixa potência, independentemente de suas configurações de switch DIP ou a saída resulta em CLI. Esse projeto protege contra a configuração acidental da fonte de alimentação para 30-A em uma instalação que só pode fornecer 20-A e tropeçar no disjuntor do circuito da instalação. Recomendamos que você não misture as configurações do switch DIP em seu sistema. Consulte a Tabela 2 para as configurações dos switches DIP.

O JNP10K-PWR-AC2 se encaixa no compartimento de fonte de alimentação padrão, mas quando comparado com a maioria dos outros modelos, o JNP10K-PWR-AC2 é mais longo e se projeta da baía quando totalmente inserido no chassi. Veja a Figura 3.

Aviso:

Perigo extremo de queima — não lide com um HVAC ou fonte de alimentação HVDC em execução no chassi sem luvas de proteção contra calor. O JNP10K-PWR-AC2 pode atingir temperaturas de 70°C em condições de execução.

Aviso:

O roteador é um equipamento do tipo A plugável instalado em um local de acesso restrito. Ele tem um terminal de terra protetora separado no chassi que deve ser conectado ao solo da Terra permanentemente para aterrar o chassi adequadamente e proteger o operador de perigos elétricos.

CUIDADO:

Antes de começar a instalar o roteador, certifique-se de que um eletricista licenciado tenha anexado uma lug de aterramento apropriada ao cabo de aterramento que você fornece. Usar um cabo de aterramento com um lug conectado incorretamente pode danificar o roteador.

Tabela 2: Tensãos de entrada e saída de energia para fontes de alimentação JNP10K-PWR-AC2

INP0 (Switch 1)	INP1 (Switch 2)	H/L (entrada alta 30 A/Entrada baixa 20A)	Potência de saída
Em	Em	On (30 A)	5500 W
Em	Em	Desativado (20 A)	3000 W
Em	Desligado	On (30 A)	5000 W
Desligado	Em	On (30 A)	5000 W
Em	Desligado	Desativado (20 A)	2700 W
Desligado	Em	Desativado (20 A)	2700 W

A fonte de alimentação JNP10K-PWR-AC3 é um modelo de alta capacidade projetado para oferecer suporte a sistemas AC em um modo de 15-A e 20-A; ver Figura 4.

Entrada—A fonte de alimentação leva quatro entradas AC de fase única (180-264 VAC) (A0, A1, B0 e B1) a 20 A ou 15 A e fornece uma saída DC de 12,3V. O recipiente de entrada na unidade de fonte de alimentação CA (PSU) é IEC 320-C22. O conector de acoplamento no cabo de alimentação é IEC 320-C21.

Saída —A fonte de alimentação fornece saída DC de 12,3V em:

• 7800 W (20-A de entrada) com três ou quatro feeds ativos, ou
• 6000 W (20-A de entrada) com dois feeds ativos (A0 e A1 ou B0 e B1), ou
• 3000 W (20-A de entrada) com feed ativo único.

• 7800 W (15-A de entrada) com quatro feeds ativos, ou

• 7500 W (15-A de entrada) com três feeds ativos, ou

• 5000 W (15-A de entrada) com dois feeds ativos ou

• 2500 W (15-A de entrada) com feed ativo único.

• O intervalo de tensão de entrada operacional é de 180 a 264 VCA para sistemas AC. A saída de DC é de 12,3 VDC.

• O número de alimentações de energia e se as fontes de alimentação fornecem energia de alta saída (20-A) ou baixa saída (15-A) são configuradas usando um conjunto de switches de pacote de linha dupla (DIP) na placa de rosto da fonte de alimentação. Se uma fonte de alimentação no chassi for definida como de baixa potência, o orçamento de energia para o chassi é reduzido a baixa potência, independentemente das configurações do switch DIP ou dos resultados de saída no CLI. Esse design protege contra a configuração acidental da fonte de alimentação para 20 A em uma instalação que pode fornecer apenas 15 A e tropeçar no disjuntor do circuito da instalação. Recomendamos que você não misture as configurações do switch DIP em seu sistema. Consulte a Tabela 3 para obter informações sobre as tensãos de entrada e saída quando você usa os switches DIP.

• A fonte de alimentação JNP10K-PWR-AC3 tem um switch ENABLE no painel frontal para habilitar/desativar a saída principal de 12,3 VDC e +5,0 V_BIAS saída de espera também. Se o switch estiver em posição de DESABLE, o PFC frontal será desativado para minimizar o consumo de energia. Esse switch tem a maior prioridade em relação a qualquer outro método de desligamento.

• A correção do fator de energia (PFC) é mínima de PF de 0,98 kW com carga total. A corrente de inrush máxima é de 50 A para o feed ativo.

A fonte de alimentação JNP10K-PWR-AC3 tem ventiladores internos que contribuem para o resfriamento do chassi. Três PSUs ou duas PSUs, juntamente com um ABPM, devem estar presentes em um chassi de corrida para terem o fluxo de ar adequado. Embora as fontes de alimentação mínimas sejam necessárias para estarem presentes no chassi, todas elas não precisam ser necessariamente conectadas à fonte de energia. Se uma fonte de alimentação estiver instalada em um slot, mas não estiver conectada a uma fonte de alimentação, ela extrai energia do chassi para alimentar os ventiladores internos nas fontes de alimentação.

Aviso:

Perigo extremo de queimadura — o JNP10K-PWR-AC3 pode atingir temperaturas na faixa de 158°F a 176°F (70°C a 80°C) em condições de execução.

Aviso:

O roteador é um equipamento do tipo A plugável instalado em um local de acesso restrito. Ele tem um terminal de terra protetora separado no chassi que deve ser conectado ao solo da Terra permanentemente para aterrar o chassi adequadamente e proteger o operador de perigos elétricos.

CUIDADO:

Antes de começar a instalar o roteador, certifique-se de que um eletricista licenciado tenha anexado uma lug de aterramento apropriada ao cabo de aterramento que você fornece. Usar um cabo de aterramento com um lug conectado incorretamente pode danificar o roteador.

CUIDADO:

Use um disjuntor de 2 poles avaliado em 25 A na instalação do edifício e no sistema, ou conforme o código elétrico local.

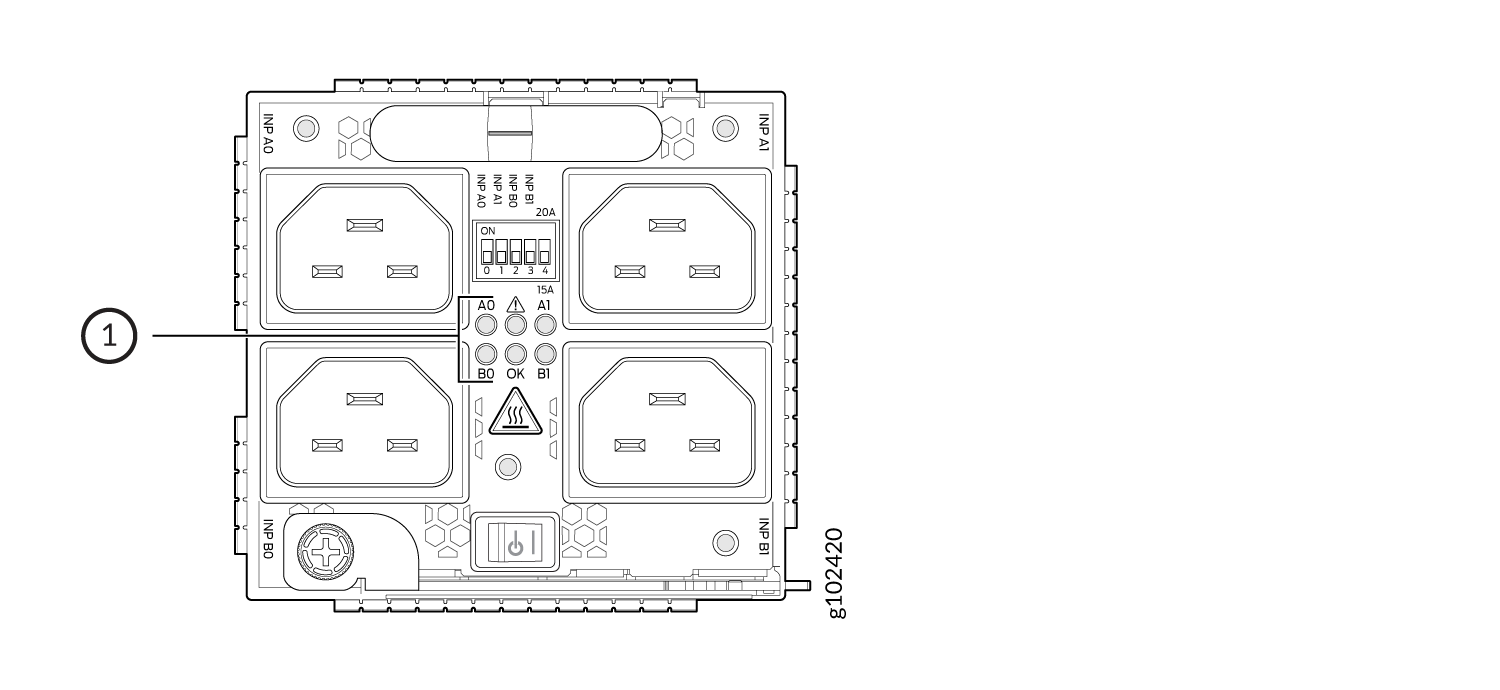

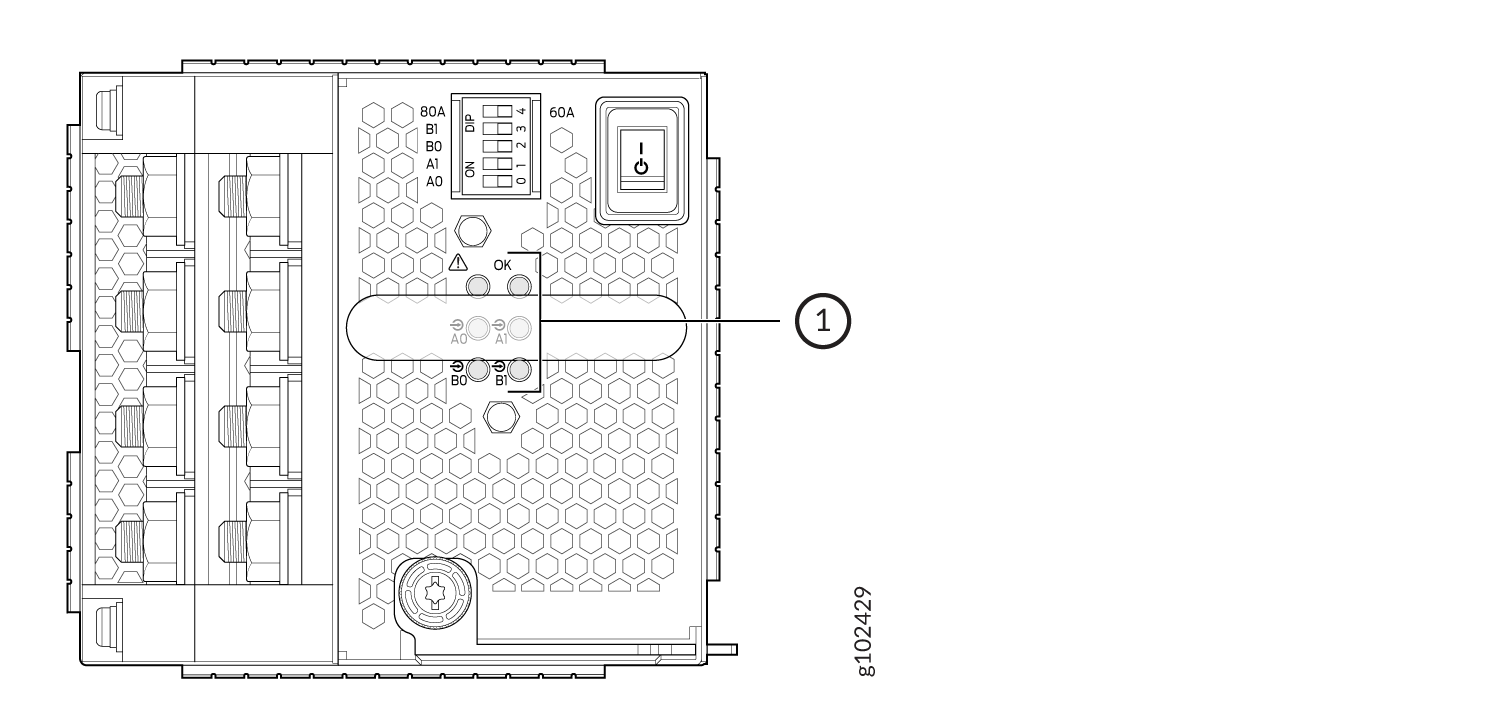

As fontes de alimentação JNP10K-PWR-AC3 têm cinco switches DIP de posição dupla (INP-A0, INP-A1, INP-B0, INP-B1 e DIP4) que são acessíveis a partir do painel frontal. O DIP4 é o quinto switch DIP, usado para indicar se a fonte de entrada 20A ou 15A está conectada. Veja a Figura 5 e a Tabela 3 para saber o layout dos switches DIP e a saída de energia quando os switches DIP são definidos em diferentes combinações.

1 — LEDs correspondentes aos switches DIP acima dele.

Tabela 3: Configurações do switch DIP para fonte de alimentação JNP10K-PWR-AC3

INP-A0 (Switch 0)	INP-A1 (Switch 1)	INP-B0 (Switch 2)	INP-B1 (Switch 3)	Switch 4 (Entrada alta 20 A/Baixa Entrada 15 A)	Potência de saída
15-A
Desligado	Desligado	Desligado	Em	Desativado (15 A)	2500 W
Desligado	Desligado	Em	Desligado	Desativado (15 A)	2500 W
Desligado	Desligado	Em	Em	Desativado (15 A)	5000 W
Desligado	Em	Desligado	Desligado	Desativado (15 A)	2500 W
Desligado	Em	Desligado	Em	Desativado (15 A)	5000 W
Desligado	Em	Em	Em	Desativado (15 A)	7500 W
Desligado	Em	Em	Desligado	Desativado (15 A)	5000 W
Em	Desligado	Desligado	Desligado	Desativado (15 A)	2500 W
Em	Desligado	Desligado	Em	Desativado (15 A)	5000 W
Em	Desligado	Em	Desligado	Desativado (15 A)	5000 W
Em	Desligado	Em	Em	Desativado (15 A)	7500 W
Em	Em	Desligado	Desligado	Desativado (15 A)	5000 W
Em	Em	Desligado	Em	Desativado (15 A)	7500 W
Em	Em	Em	Desligado	Desativado (15 A)	7500 W
Em	Em	Em	Em	Desativado (15 A)	7800 W
20-A
Desligado	Desligado	Desligado	Em	On (20 A)	3000 W
Desligado	Desligado	Em	Desligado	On (20 A)	3000 W
Desligado	Desligado	Em	Em	On (20 A)	6000 W
Desligado	Em	Desligado	Desligado	On (20 A)	3000 W
Desligado	Em	Desligado	Em	On (20 A)	6000 W
Desligado	Em	Em	Desligado	On (20 A)	6000 W
Desligado	Em	Em	Em	On (20 A)	7800 W
Em	Desligado	Desligado	Desligado	On (20 A)	3000 W
Em	Desligado	Desligado	Em	On (20 A)	6000 W
Em	Desligado	Em	Desligado	On (20 A)	6000 W
Em	Desligado	Em	Em	On (20 A)	7800 W
Em	Em	Desligado	Desligado	On (20 A)	6000 W
Em	Em	Desligado	Em	On (20 A)	7800 W
Em	Em	Em	Desligado	On (20 A)	7800 W
Em	Em	Em	Em	On (20 A)	7800 W

CUIDADO:

É importante conectar os feeds de entrada da fonte de alimentação JNP10K-PWR-AC3 à rede ca antes de alimentar o roteador.

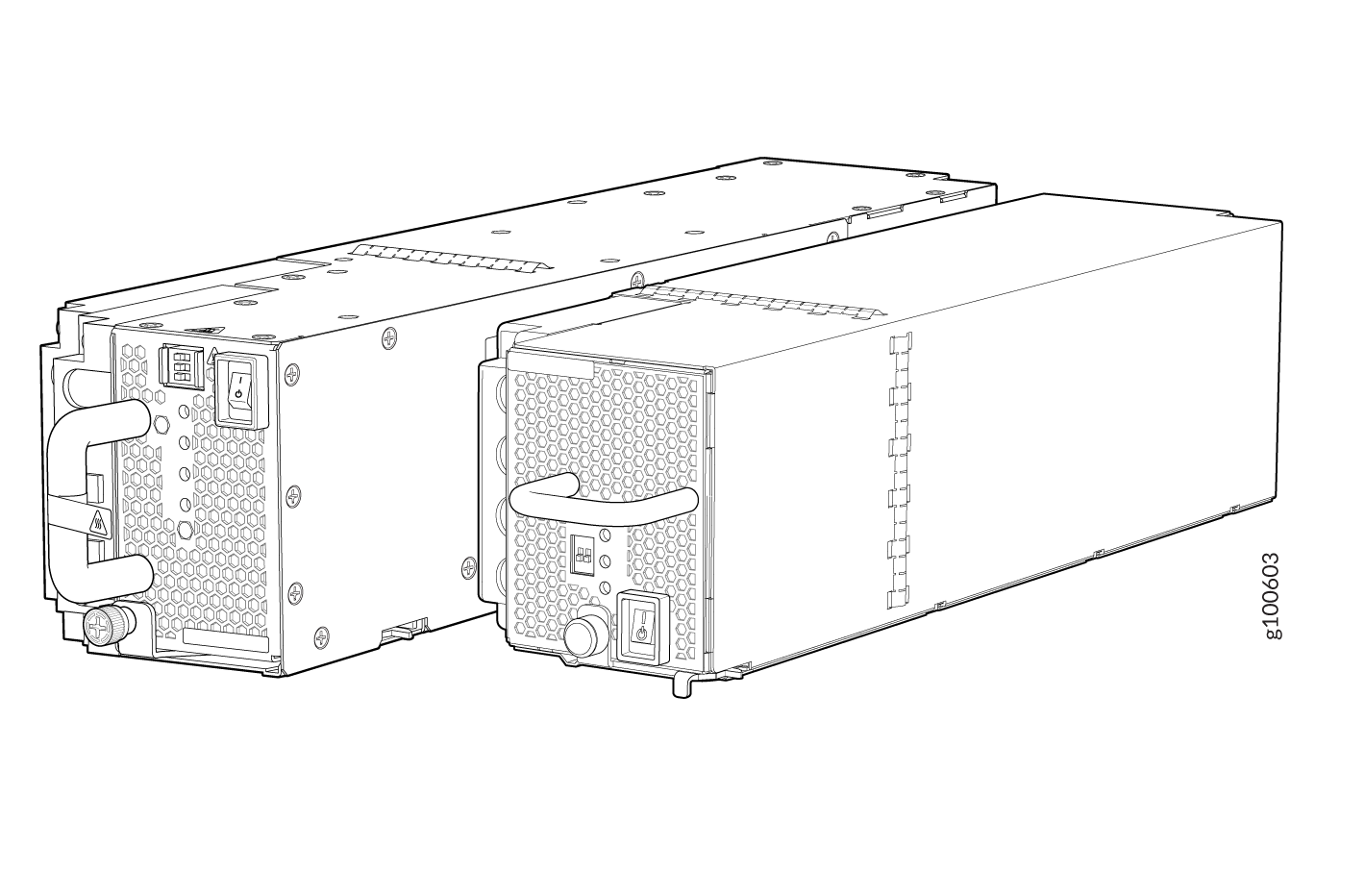

MX10008 roteadores oferecem suporte a três tipos de módulos de fonte de alimentação dc:

• JNP10K-PWR-DC — uma fonte de alimentação dupla de 2500 W, 12-VDC.

• JNP10K-PWR-DC2 — uma fonte de alimentação quad input de 5500 W, 12 VDC. Para obter mais informações sobre esta fonte de alimentação, veja Fonte de alimentação JNP10K-PWR-DC2.

• JNP10K-PWR-AC2 — Um AC, corrente alternada de alta tensão (HVAC)ou corrente direta de alta tensão (HVDC). No modo de alta potência, essa fonte de alimentação oferece 12,3 V, 5000 W com um único feed e 5500 W com feeds duplos. Para obter mais informações sobre essa fonte de alimentação, veja Fonte de alimentação JNP10K-PWR-AC2.

Todas as três fontes de alimentação se encaixam em um slot de energia, mas o JNP10K-PWR-AC2 e o JNP10K-PWR-DC2 são mais longos e se projetam da baía quando totalmente inseridos no chassi. Veja a Figura 6.

CUIDADO:

Não misture modelos de fonte de alimentação no mesmo chassi em um ambiente em execução. DC e HVDC podem coexistir no mesmo chassi durante a troca quente de DC pelo HVDC.

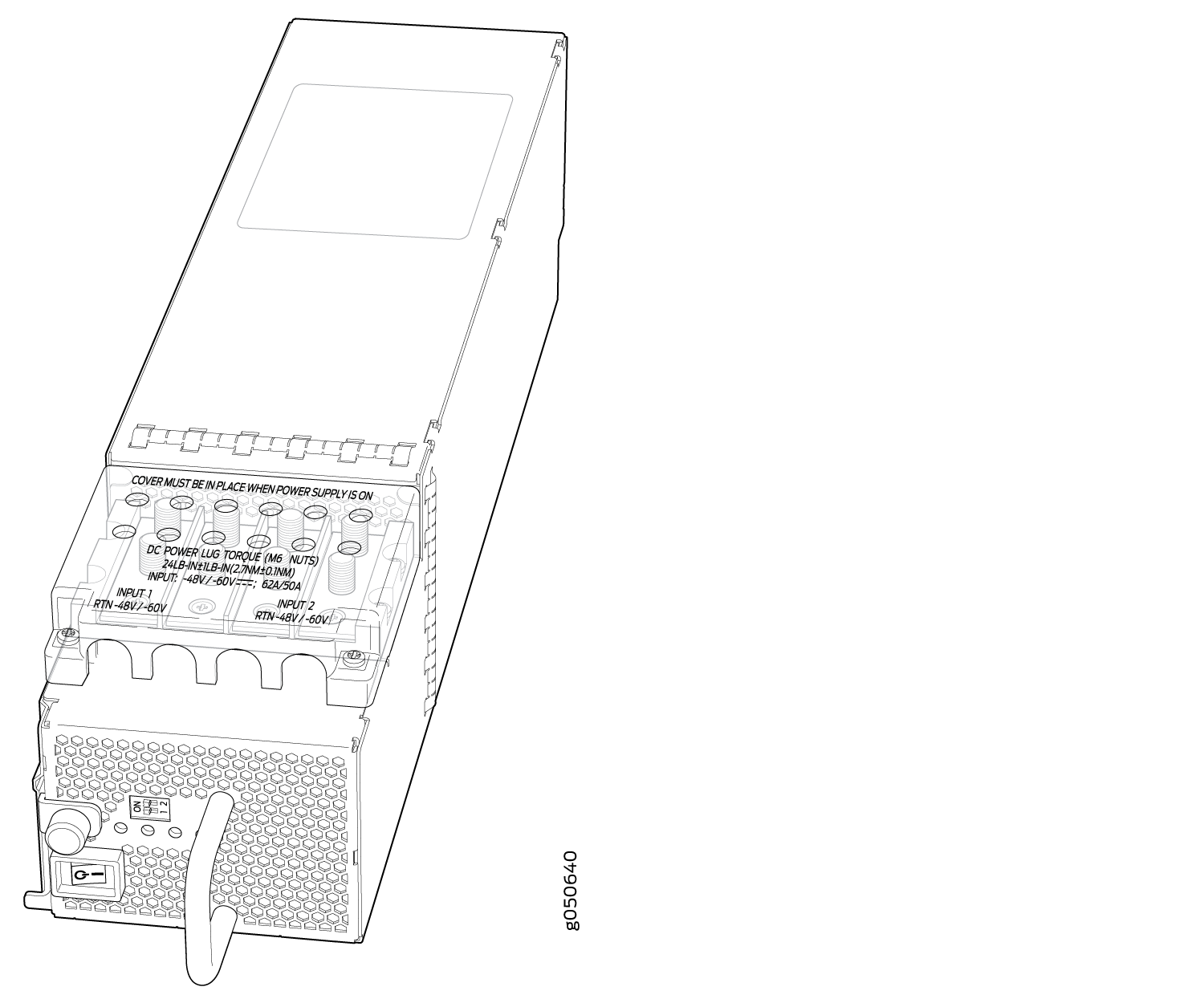

A fonte de alimentação DC, JNP10K-PWR-DC, é uma fonte de alimentação de entrada dupla de 2500 W, 12 VDC. A saída de cada fonte de alimentação DC é de 12 VDC. A potência de saída é de 2500 W.

Aviso:

O roteador é um equipamento do tipo A plugável instalado em um local de acesso restrito. Ele tem um terminal de terra protetora separado no chassi que deve ser conectado ao solo da Terra permanentemente para aterrar o chassi adequadamente e proteger o operador de perigos elétricos.

CUIDADO:

Antes de instalar o roteador, certifique-se de que um eletricista licenciado tenha anexado uma lug de aterramento apropriada ao cabo de aterramento que você fornece. Usar um cabo de aterramento com um lug conectado incorretamente pode danificar o roteador.

Nota:

As fontes de alimentação de DC são enviadas apenas na configuração redundante de MX10000 roteadores. Para obter mais informações sobre diferentes configurações de chassi, veja MX10008 componentes e configurações e MX10016 componentes e configurações.

As fontes de alimentação JNP10K-PWR-DC podem usar o ônibus de energia padrão ou o ônibus de energia aprimorado. Todos os MX10016 chassis com o ônibus de energia aprimorado; para determinar se um MX10008 tem o ônibus de energia padrão ou aprimorado, veja MX10008 LEDs do Painel de Status.

Cada fonte de alimentação JNP10K-PWR-DC pesa aproximadamente 2,7 kg e tem dois pares independentes de lugs de entrada DC (Entrada 1, RTN, –48V/–60V e Entrada 2, RTN, –48V/–60V) na placa de rosto da fonte de alimentação. Cada entrada requer uma alimentação de alimentação dc dedicada. Embora cada entrada forneça energia de entrada suficiente para fornecer saída completa, conecte-se sempre a uma alimentação de energia DC dedicada para fornecer redundância. Apenas uma alimentação de energia está operacional de cada vez.

Os modelos de energia de DC utilizam a seleção eletrônica de entrada A-B. Ele oferece redundância de fonte de 2n e redundância de fonte de alimentação n+1 usando menos fontes de alimentação do que você precisaria em uma configuração de 2n . Caso uma fonte de alimentação falhe, a seleção eletrônica de entrada A-B encaminha a fonte de alimentação para a fonte alternativa.

Cada fonte de alimentação JNP10K-PWR-DC tem um switch de energia com marcas internacionais para ativação (|) e desliga (O), um ventilador e quatro LEDs na placa facial que indicam o status da fonte de alimentação. Veja a Figura 7.

Nota:

A fonte de alimentação JNP10K-PWR-DC requer um disjuntor dedicado para cada feed DC de entrada. O disjuntor escolhido deve ser dimensionado para entregar 60 A de corrente de entrada.

Cada fonte de alimentação se conecta ao trilho de alimentação combinado em um roteador MX10000. O power rail distribui a energia de saída produzida pelas fontes de alimentação para diferentes componentes do roteador. Cada fonte de alimentação dc fornece energia a todos os componentes do roteador.

Nota:

Encaminhe todos os cabos de fonte de alimentação de DC para longe das bandejas de ventoinha. Certifique-se de que os cabos de alimentação não obstruam as bandejas do ventilador.

Uma fonte de alimentação JNP10K-PWR-DC pode operar com apenas um feed DC de entrada conectado. A placa de controle de roteamento só permite os componentes para os quais a energia suficiente está disponível.

Cada fonte de alimentação JNP10K-PWR-DC tem seu próprio ventilador e é resfriada por seu próprio sistema de resfriamento interno. O fluxo de ar é da frente da fonte de alimentação até a parte de trás. O ar quente se esgota na parte traseira do chassi.

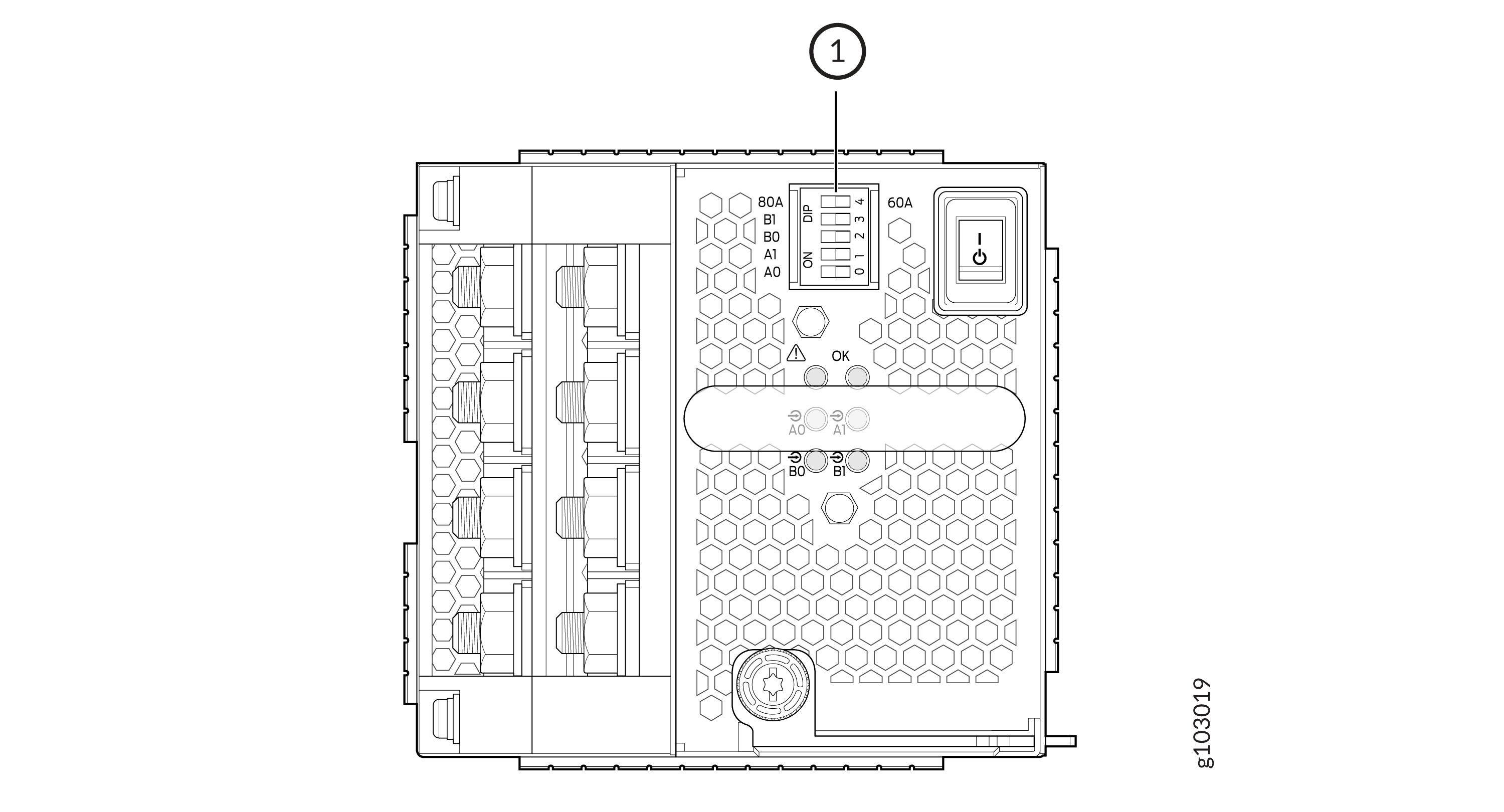

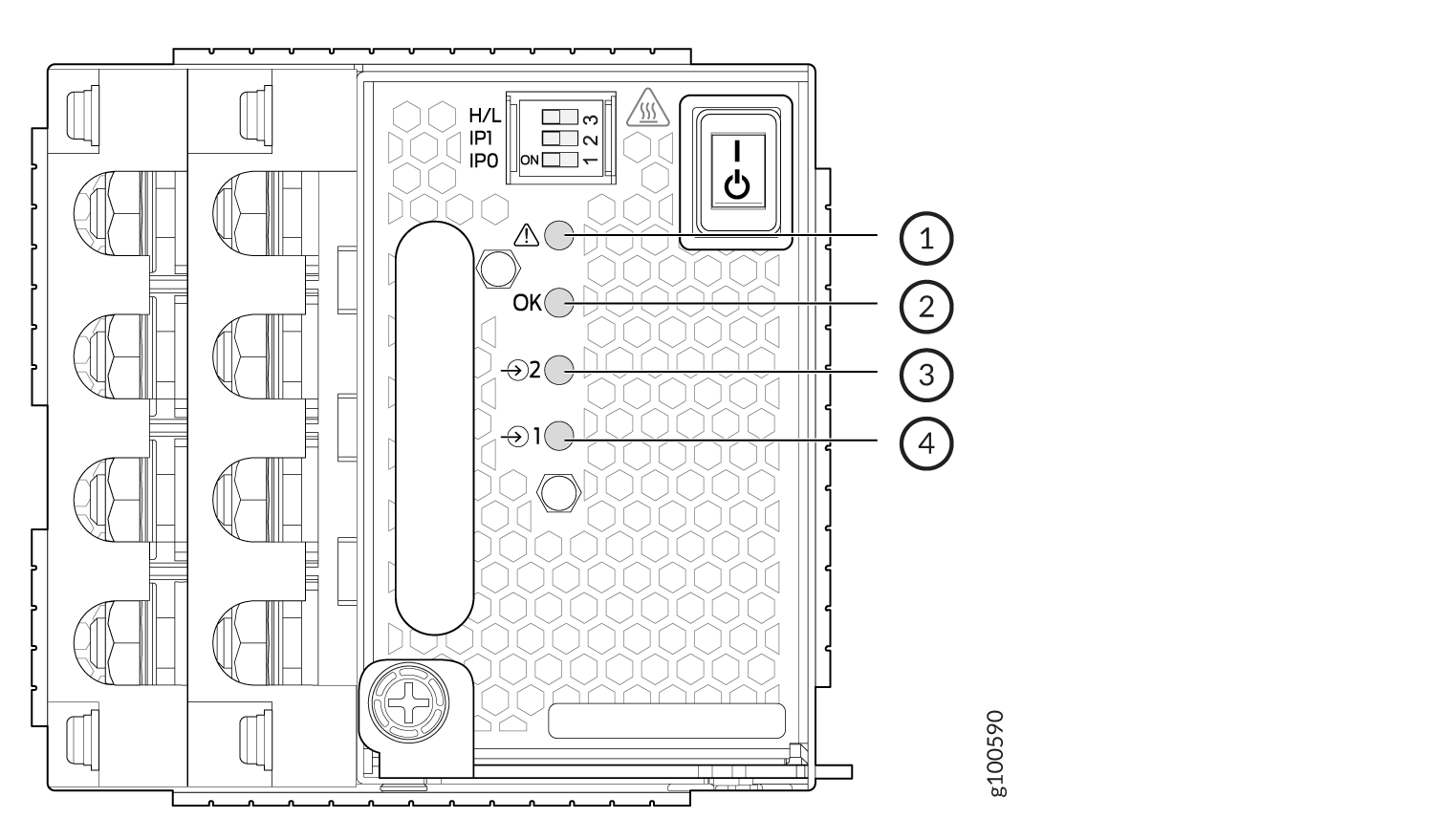

A fonte de alimentação JNP10K-PWR-DC2 (ver Figura 8) fornece duas fontes de alimentação em uma única habitação que aceita 60 A ou 80 A usando quatro feeds redundantes de alimentação de entrada. PS_0 e PS_1 têm feeds de entrada redundantes: A0 e/ou B0 para PS_0 e A1 e/ou B1 para PS_1. A entrada está configurada usando um conjunto de switches de mergulho na faceplata da fonte de alimentação. A saída depende das configurações desses switches de mergulho. Veja a tabela 4.

Tabela 4: Tensãos de entrada e saída de energia para fontes de alimentação JNP10K-PWR-DC2

INP0 (Switch 1)	INP1 (Switch 2)	H/L (entrada alta 80 A/Entrada baixa 60A)	Potência de saída
Em	Em	On (80 A)	5500 W
Em	Em	Desativado (60 A)	4400 W
Em	Desligado	On (80 A)	2750 W
Desligado	Em	On (80 A)	2750 W
Em	Desligado	Desativado (60 A)	2200 W
Desligado	Em	Desativado (60 A)	2200 W

A fonte de alimentação JNP10K-PWR-DC2 requer um disjuntor dedicado para cada feed dc de entrada. O disjuntor dc deve ser avaliado para 80A DC com atraso médio.

CUIDADO:

Não misture modelos de fonte de alimentação no mesmo chassi em um ambiente em execução. JNP10K-PWR-DC e JNP10K-PWR-DC2 podem coexistir no mesmo chassi durante os upgrades de fonte de alimentação.

Aviso:

O roteador é um equipamento do tipo A plugável instalado em um local de acesso restrito. Ele tem um terminal de terra protetora separado no chassi que deve ser conectado ao solo da Terra permanentemente para aterrar o chassi adequadamente e proteger o operador de perigos elétricos.

CUIDADO:

Antes de começar a instalar o roteador, certifique-se de que um eletricista licenciado tenha anexado uma lug de aterramento apropriada ao cabo de aterramento que você fornece. Usar um cabo de aterramento com um lug conectado incorretamente pode danificar o roteador.

Nota:

As fontes de alimentação de DC são enviadas apenas na configuração redundante de roteadores MX10008. Para obter mais informações sobre diferentes configurações de chassi, veja MX10008 componentes e configurações e MX10016 componentes e configurações.

Uma fonte de alimentação CA tem quatro LEDs em sua placa facial: INP1, INP2, PWR OK e FAULT. Esses LEDs exibem informações sobre o status da fonte de alimentação. Veja a Figura 9.

A Tabela 5 descreve os LEDs em uma fonte de alimentação JNP10K-PWR-AC.

Tabela 5: LEDs em uma fonte de alimentação JNP10K-PWR-AC

LED	Cor	Estado	Descrição
INP1 (INP0 na saída CLI) ou INP2 (INP1 na saída CLI)	Âmbar	Piscando	Indica que a tensão da entrada de alimentação CA não está dentro do intervalo de operação normal.
	Verde	Sólido	O AC está dentro do intervalo operacional (200-240 VCA).
	Escuro	Apagado	A fonte de alimentação está desligada.
PWR OK	Verde	Sólido	A saída de energia de DC está dentro do alcance operacional normal.
	Âmbar	Piscando	A saída de energia ca está fora do intervalo de operação normal.
FALTA	Escuro	Apagado	A fonte de alimentação está funcionando normalmente.
	Vermelho	Sólido	A fonte de alimentação falhou e deve ser substituída. Ou, apenas uma entrada é alimentada e o roteador habilitado para a entrada que não é alimentado está definido para ATIVAção. Consulte Instalar uma fonte de alimentação JNP10K-PWR-AC para obter mais informações sobre os roteadores habilitados.

Nota:

Se o LED INP1 ou INP2 e o LED OK PWR estiverem não iluminados, o cabo de alimentação CA não estiver instalado corretamente ou a fonte de alimentação falhar.

Se o LED INP1 ou INP2 estiver aceso e o LED OK PWR estiver sem iluminação, a fonte de alimentação CA não estiver instalada corretamente ou a fonte de alimentação tiver uma falha interna.

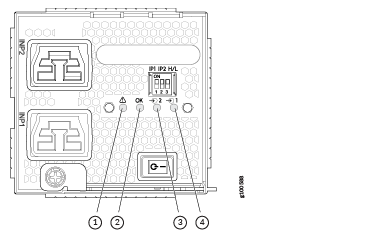

A fonte de alimentação JNP10K-PWR-AC2 tem quatro LEDs em sua faceplata: !, OK, 2 e 1. Esses LEDs exibem informações sobre o status da fonte de alimentação. Veja a Figura 10.

Nota:

As marcas físicas na fonte de alimentação são INP1 e INP2. Essas marcas correspondem ao INP0 e ao INP1 na show chassis power saída (ver Tabela 6).

Tabela 6: Marcas físicas no comando de energia do chassi versus show chassis

Marcação física no JNP10K-PWR-AC2	Comando de energia do Show Chassis
INP1	INP0
INP2	INP1

A Tabela 7 descreve os LEDs em uma fonte de alimentação JNP10K-PWR-AC2.

Tabela 7: Interpretação dos LEDs JNP10K-PWR-AC2

LED	Cor	Estado	Descrição
SAÍDA INP1 ou INP0 em CLI	Âmbar	Piscando	A tensão de entrada está presente, mas não está dentro do intervalo de operação normal.
	Verde	Sólido	A tensão de entrada está presente e dentro do intervalo de operação normal.
	Apagado	Desligado	A fonte de alimentação está desligada; a tensão é zero.
SAÍDA INP2 ou INP1 em CLI	Âmbar	Piscando	A tensão de entrada está presente, mas não está dentro do intervalo de operação normal.
	Verde	Sólido	A tensão de entrada está presente e dentro do intervalo de operação normal.
	Apagado	Desligado	A fonte de alimentação está desligada; a tensão é zero.
OKEY	Verde	Sólido	A saída de fonte de alimentação está dentro do intervalo de operação normal.
	Âmbar	Piscando	A saída de fonte de alimentação está fora dos limites de energia ou está na posição mais atual.
!	Vermelho	Sólido	A fonte de alimentação falhou e deve ser substituída.
	Apagado	Desligado	A fonte de alimentação está funcionando normalmente.

A fonte de alimentação JNP10K-PWR-AC3 tem seis LEDs em sua faceplata: !, OK, A0, A1, B0 e B1. Os LEDs numerados correspondem às quatro entradas (INP-A0, INP-A1, INP-B0 e INP-B1). Além disso, há mais dois LEDs OK (Power OK) e !(Falha). Esses LEDs exibem informações sobre o status da fonte de alimentação. Veja a Figura 11.

Nota:

As marcas físicas na fonte de alimentação são 1, 2, 3 e 4. Essas marcas correspondem a INP-A0, INP-A1, INP-B0 e INP-B1 na show chassis power saída (ver Tabela 8).

Tabela 8: Marcas físicas no chassi AC3 Versus mostrar comando de potência do chassi

Marcação física no JNP10K-PWR-AC3	mostrar comando de potência do chassi
INP A0	INP-A0
INP A1	INP-A1
INP B0	INP-B0
INP B1	INP-B1

A Tabela 9 descreve os LEDs em uma fonte de alimentação JNP10K-PWR-AC3, cor no LED, estado e seu significado.

Tabela 9: LEDs JNP10K-PWR-AC3 em um MX10008

LED	Cor	Estado	Descrição
1 ou (AO na saída CLI)	Âmbar	Sólido	Um dos seguintes: A fonte de alimentação está desligada. Há tensão de entrada. A tensão de entrada está presente, mas detecta uma falha.
	Verde	Sólido	A fonte de alimentação está funcionando corretamente.
2 ou (A1 na saída CLI)	Âmbar	Sólido	Um dos seguintes: A fonte de alimentação está desligada. Há tensão de entrada. A tensão de entrada está presente, mas detecta uma falha.
	Verde	Sólido	A fonte de alimentação está funcionando corretamente.
3 ou (B0 na saída CLI)	Âmbar	Sólido	Um dos seguintes: A fonte de alimentação está desligada. Há tensão de entrada. A tensão de entrada está presente, mas detecta uma falha.
	Verde	Sólido	A fonte de alimentação está funcionando corretamente.
4 ou (B1 em saída CLI)	Âmbar	Sólido	Um dos seguintes: A fonte de alimentação está desligada. Há tensão de entrada. A tensão de entrada está presente, mas detecta uma falha.
	Verde	Sólido	A fonte de alimentação está funcionando corretamente.
OK (Energia OK)	Verde	Sólido	A fonte de alimentação está funcionando corretamente.
	Âmbar	Piscando	A saída de fonte de alimentação detectou uma falha.
	Apagado	Desligado	A fonte de alimentação está desligada.
! (Falha)	Vermelho	Sólido	A fonte de alimentação falhou e deve ser substituída.
	Apagado	Desligado	A fonte de alimentação está funcionando normalmente.

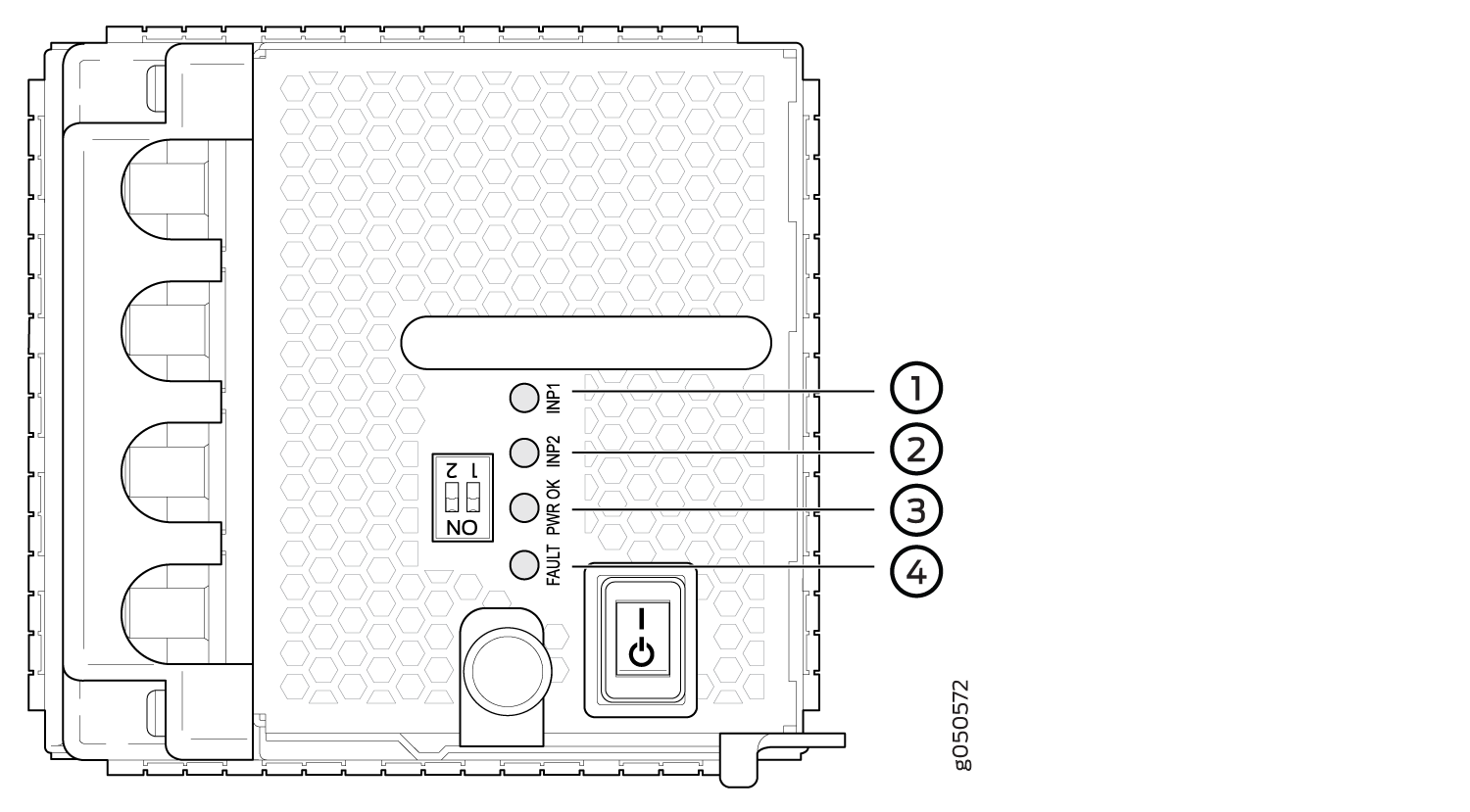

A fonte de alimentação JNP10K-PWR-DC tem quatro LEDs em sua faceplata: INP1, INP2, PWR OK e FAULT. Esses LEDs exibem informações sobre o status da fonte de alimentação. Veja a Figura 12.

A Tabela 10 descreve os LEDs em uma MX10008.

Tabela 10: LEDs em uma fonte de alimentação DC em um MX10008

LED	Cor	Estado	Descrição
INP1 ou INP2	Âmbar	Piscando	Indica que a tensão da entrada de alimentação de DC não está dentro do intervalo de operação normal.
	Verde	Sólido	A potência de DC está dentro do intervalo operacional (-40 VDC a -72 VDC).
	Apagado	Desligado	A fonte de alimentação está desligada.
PWR OK	Verde	Sólido	A saída de energia de DC está dentro do alcance operacional normal.
	Âmbar	Piscando	A saída de energia de DC está fora do intervalo de operação normal.
FALTA	Vermelho	Sólido	A fonte de alimentação falhou e deve ser substituída.
	Apagado	Desligado	A fonte de alimentação está funcionando normalmente. Ou, apenas uma entrada é alimentada e o roteador de habilitação para a entrada que não é alimentado está definido para ativar. Veja conectar o poder do DC a um MX10008 para obter mais informações sobre os switches habilitados.

Nota:

Se o INP1 ou o INP2 e o LED OK PWR estiverem não iluminados, os cabos de alimentação não estiverem instalados corretamente ou a fonte de alimentação falhar.

Se o LED INP1 ou INP2 estiver aceso e o LED OK PWR estiver sem iluminação, a fonte de alimentação não estiver instalada adequadamente ou a fonte de alimentação apresentar uma falha interna.

Se o LED defeituoso estiver piscando, adicione uma fonte de alimentação para equilibrar a demanda de energia e a oferta.

Um módulo de fonte de alimentação JNP10K-PWR-DC2 tem quatro LEDs em sua placa facial: 1, 2, OK, e o símbolo de falha , !. Esses LEDs exibem informações sobre o status da fonte de alimentação. Veja a Figura 13.

Você pode descobrir a versão do firmware instalado na fonte de alimentação a partir da saída do show system firmware comando. A Tabela 11 descreve os LEDs em uma fonte de alimentação JNP10K-PWR-DC2 se o firmware instalado na fonte de alimentação for 300.300.208.208.304 ou superior. A Tabela 12 descreve os LEDs em uma fonte de alimentação JNP10K-PWR-DC2 se o firmware instalado na fonte de alimentação for inferior a 300.300.208.208.304.

Tabela 11: LEDs em uma fonte de alimentação JNP10K-PWR-DC2 (com 300.300.208.208.304 ou firmware superior instalado nele)

Feed 0	Feed 1	Estado do switch de fonte de alimentação	LED 1	LED 2	OKEY LED	! LED
Desligado	Desligado	Desligado	Laranja	Laranja	Desligado	Vermelho
A ou B	Desligado	Desligado	Verde — piscando	Laranja	Desligado	Vermelho
A e B	Desligado	Desligado	Verde	Laranja	Desligado	Vermelho
Desligado	A ou B	Desligado	Laranja	Verde — piscando	Desligado	Vermelho
A ou B	A ou B	Desligado	Verde — piscando	Verde — piscando	Desligado	Vermelho — piscando
A e B	A ou B	Desligado	Verde	Verde — piscando	Desligado	Vermelho — piscando
Desligado	A e B	Desligado	Laranja	Verde	Desligado	Vermelho
A ou B	A e B	Desligado	Verde — piscando	Verde	Desligado	Vermelho — piscando
A e B	A e B	Desligado	Verde	Verde	Desligado	Desligado
Desligado	Desligado	Em	Laranja	Laranja	Desligado	Vermelho
A ou B	Desligado	Em	Verde — piscando	Laranja	Verde	Vermelho
A e B	Desligado	Em	Verde	Laranja	Verde	Vermelho
Desligado	A ou B	Em	Laranja	Verde — piscando	Verde	Vermelho
A ou B	A ou B	Em	Verde — piscando	Verde — piscando	Verde	Vermelho — piscando
A e B	A ou B	Em	Verde	Verde — piscando	Verde	Vermelho — piscando
Desligado	A e B	Em	Laranja	Verde	Verde	Vermelho
A ou B	A e B	Em	Verde — piscando	Verde	Verde	Vermelho — piscando
A e B	A e B	Em	Verde	Verde	Verde	Desligado

Tabela 12: LEDs em uma fonte de alimentação JNP10K-PWR-DC2 (com firmware inferior a 300.300.208.208.304 instalado nele)

LED	Cor	Estado	Descrição
1 (INP0 na saída CLI) ou 2 (INP1 na saída CLI)	Laranja	Sólido	Indica que a tensão da entrada de alimentação de DC não está dentro do intervalo de operação normal.
	Verde	Sólido	A potência de DC está dentro do intervalo operacional (-40 VDC a -72 VDC).
	Apagado	Desligado	A fonte de alimentação está desligada.
OKEY	Verde	Sólido	A saída de energia de DC está dentro do alcance operacional normal.
	Laranja	Piscando	A saída está fora do limite.
!	Vermelho	Sólido	A fonte de alimentação falhou e deve ser substituída.
	Apagado	Desligado	A fonte de alimentação está funcionando normalmente. Ou, apenas uma entrada é alimentada e o roteador de habilitação para a entrada que não é alimentado está definido para ativar. Veja conecte o poder do DC a um MX10008 para obter mais informações sobre os roteadores habilitados.

Nota:

Se o 1 ou 2 e o LED OK estiverem não iluminados, os cabos de alimentação não estiverem instalados corretamente ou a fonte de alimentação falhar.

Se o 1 ou o LED estiver aceso e o LED OK estiver sem iluminação, a fonte de alimentação não estiver instalada corretamente ou a fonte de alimentação apresentar uma falha interna.

Se o ! O LED está piscando, adicione uma fonte de alimentação para equilibrar a demanda de energia e a oferta.
