EN ESTA PÁGINA


Instalar y quitar componentes del sistema de alimentación PTX10008

PTX10008 enrutadores admiten fuentes de alimentación de CA, CC, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC). Para instalar y quitar las fuentes de alimentación en un enrutador PTX10008, lea las siguientes secciones. Todos los modelos de fuentes de alimentación son unidades reemplazables en caliente y extraíbles en caliente (FRU). Puede instalar hasta seis fuentes de alimentación en la parte posterior del chasis, en las ranuras provistas a lo largo del lado izquierdo.

Si está actualizando un sistema de estructura JNP10008-SF para usar fuentes de alimentación JNP10K-PWR-AC2, actualice también sus ventiladores y controladores de bandeja de ventiladores para garantizar el flujo de aire adecuado. Las fuentes de alimentación JNP10K-PWR-AC2 requieren sistemas de refrigeración JNP10008-FAN2 y JNP10008-FTC2.

CAUTELA:

Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en el mismo chasis.
Nota:

Vea el símbolo de calor . Use guantes de mano resistentes al calor mientras accede a la bandeja del ventilador y a la fuente de alimentación.

Instalar una fuente de alimentación JNP10K-PWR-AC

Antes de instalar una fuente de alimentación JNP10K-PWR-AC en el enrutador:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Si las tomas de corriente de CA tienen un enrutador de alimentación, configúrelas en la posición de apagado (O).

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una fuente de alimentación JNP10K-PWR-AC:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Cables de alimentación apropiados para su ubicación geográfica. Consulte PTX10008 especificaciones de los cables de alimentación.

    • Clips de retención del cable de alimentación

Para instalar una fuente de alimentación JNP10K-PWR-AC en un PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 1).

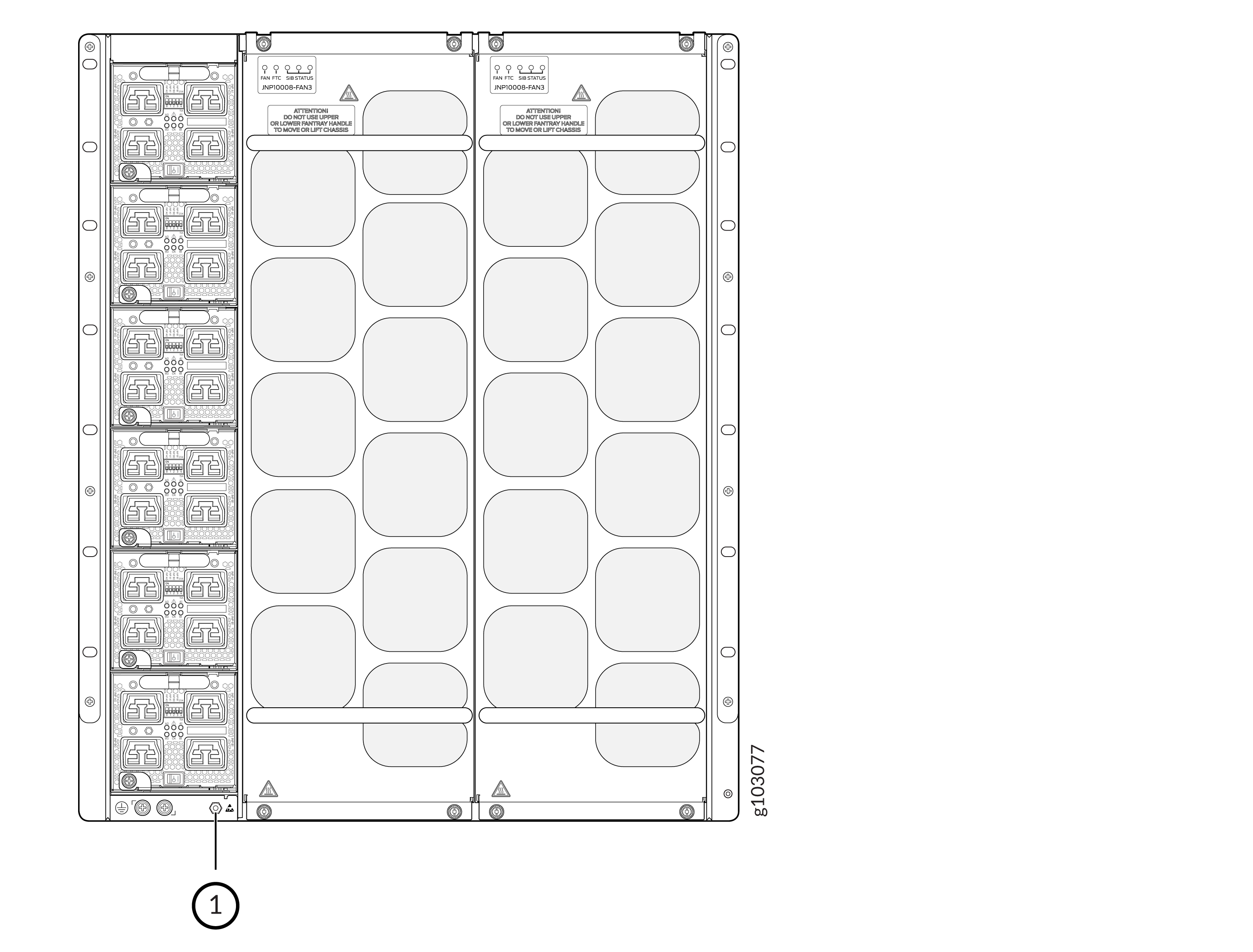

    Figura 1: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Si la ranura de la fuente de alimentación tiene una tapa, inserte el pulgar y el índice en los orificios de los dedos, apriete y saque la tapa de la ranura. Guarde la cubierta para usarla más tarde. Consulte la figura 2.
    Figura 2: Retire la cubierta de la fuente de alimentación de un PTX10008 Remove the Power Supply Cover on a PTX10008
  3. Teniendo cuidado de no tocar las conexiones de la fuente de alimentación, retire la fuente de alimentación de su bolsa.
  4. Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.
  5. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; no interrumpe el suministro de aire acondicionado.
  6. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  7. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Puede instalar las fuentes de alimentación en cualquier ranura etiquetada como PSU 0 a PSU 5 (de arriba a abajo) en un PTX10008.
  8. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en la parte posterior del sistema.
  9. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con las placas frontales o cubiertas de la fuente de alimentación adyacentes (consulte la figura 3).
  10. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  11. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. No apriete demasiado: no aplique más de 7.3 lb-in (0.82 Nm) de torque a los tornillos. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.

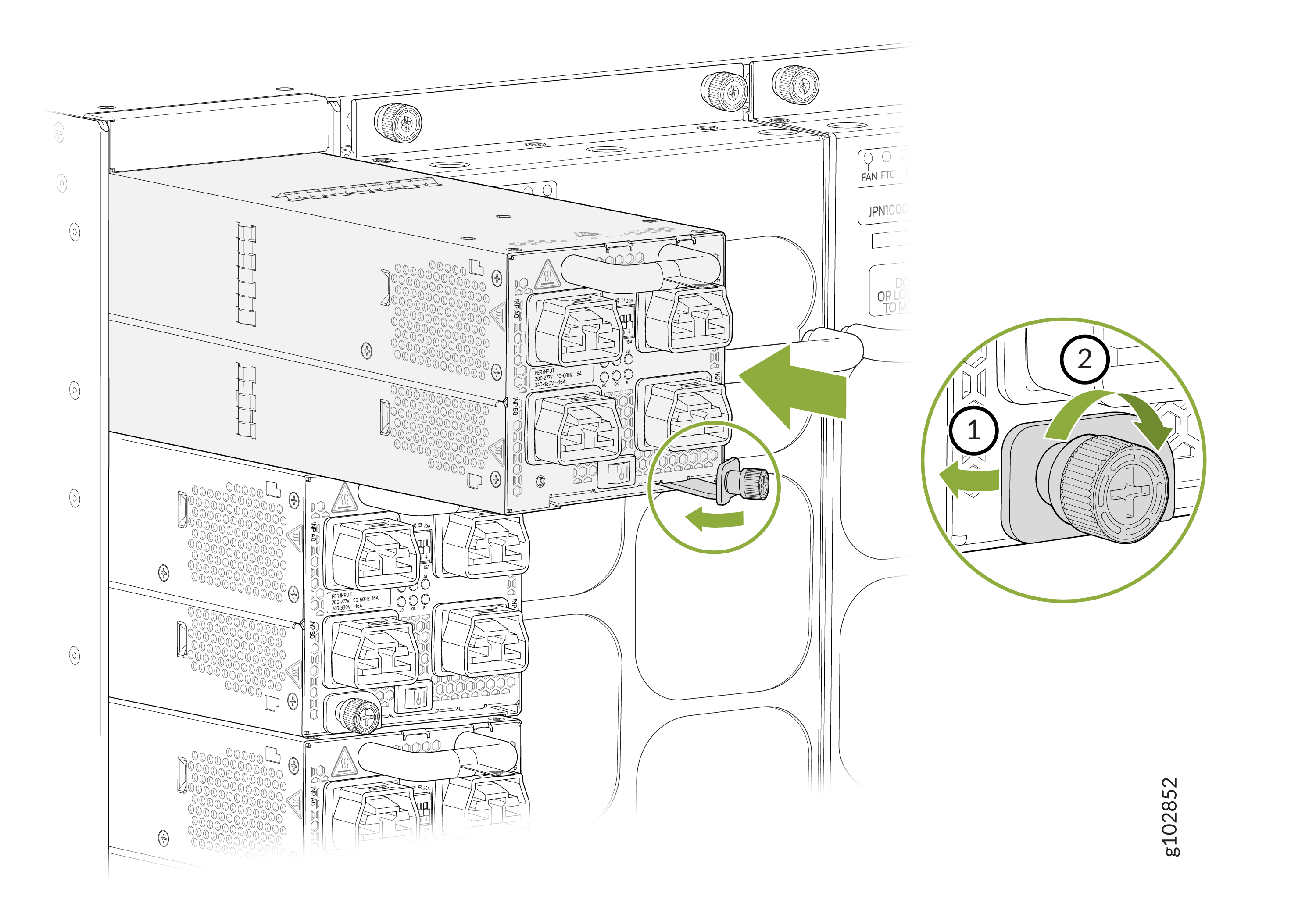

    Figura 3: Instale una fuente de alimentación JNP10K-PWR-AC en un PTX10008 Install a JNP10K-PWR-AC Power Supply in a PTX10008 Install a JNP10K-PWR-AC Power Supply in a PTX10008
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis.

  12. Equilibre manualmente la carga de las fuentes de alimentación a medida que conecta cada cable de alimentación a una toma de corriente de CA dedicada. Para equilibrar la carga, enrute los cables de alimentación para alternar entre fuentes de alimentación. El JNP10K-PWR-AC no comparte potencia; toda la alimentación entra en INP1 (receptáculo inferior) y utiliza INP2 (receptáculo superior) sólo en caso de conmutación por error. Consulte la figura 4.
    Figura 4: Equilibrio de carga adecuado para los cables de alimentación JNP10K-PWR-AC en PTX10008 Proper Load Balancing for JNP10K-PWR-AC Power Cables on PTX10008
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos. Siempre evite que los cables y las cadenas se expongan a la salida de aire caliente alejándolos de las bandejas del ventilador y las fuentes de alimentación en la parte posterior del chasis.

  13. Apriete los dos lados del clip de retención del cable de alimentación e inserte los extremos del clip en los orificios del soporte a cada lado de las entradas del aparato de CA en la placa frontal de la fuente de alimentación de CA. Consulte la figura 5.

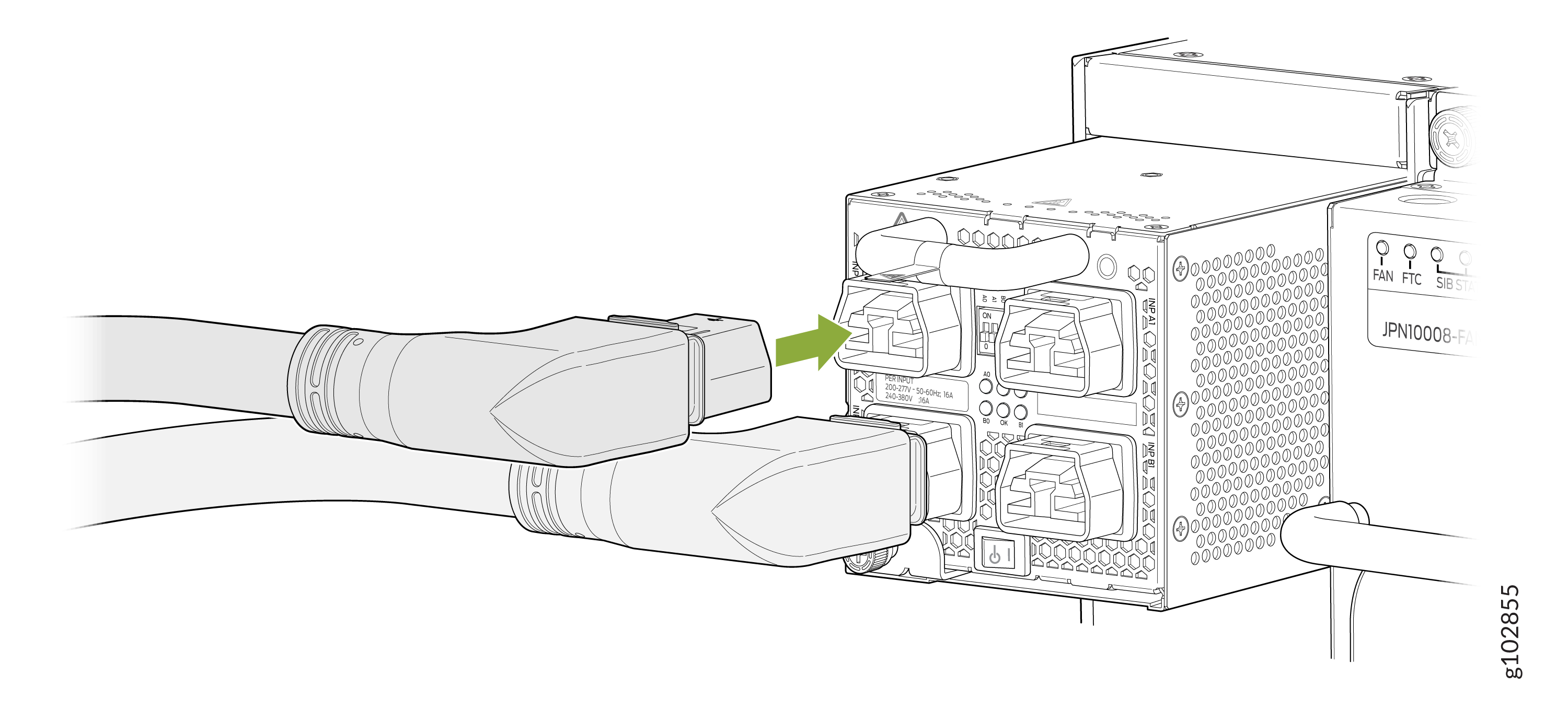

  14. Localice dos cables de alimentación suministrados con el enrutador; Los cables tienen enchufes apropiados para su ubicación geográfica.
  15. Inserte el acoplador del cable de alimentación en la fuente de alimentación.

    Cada fuente de alimentación de CA tiene dos entradas de CA independientes con clasificación 16-A en la placa frontal. Cada entrada debe estar conectada a una alimentación de alimentación de CA dedicada para lograr una redundancia de fuente de 2n . Si la redundancia no es un requisito, utilice la entrada predeterminada INP1 para una sola conexión.

  16. Sujete el retenedor del cordón bajando el clip sobre el cable y empujando el cable en la tuerca de ajuste del retenedor del cordón. Gire la tuerca hasta que esté apretada contra la base del cordón. Consulte la figura 5.

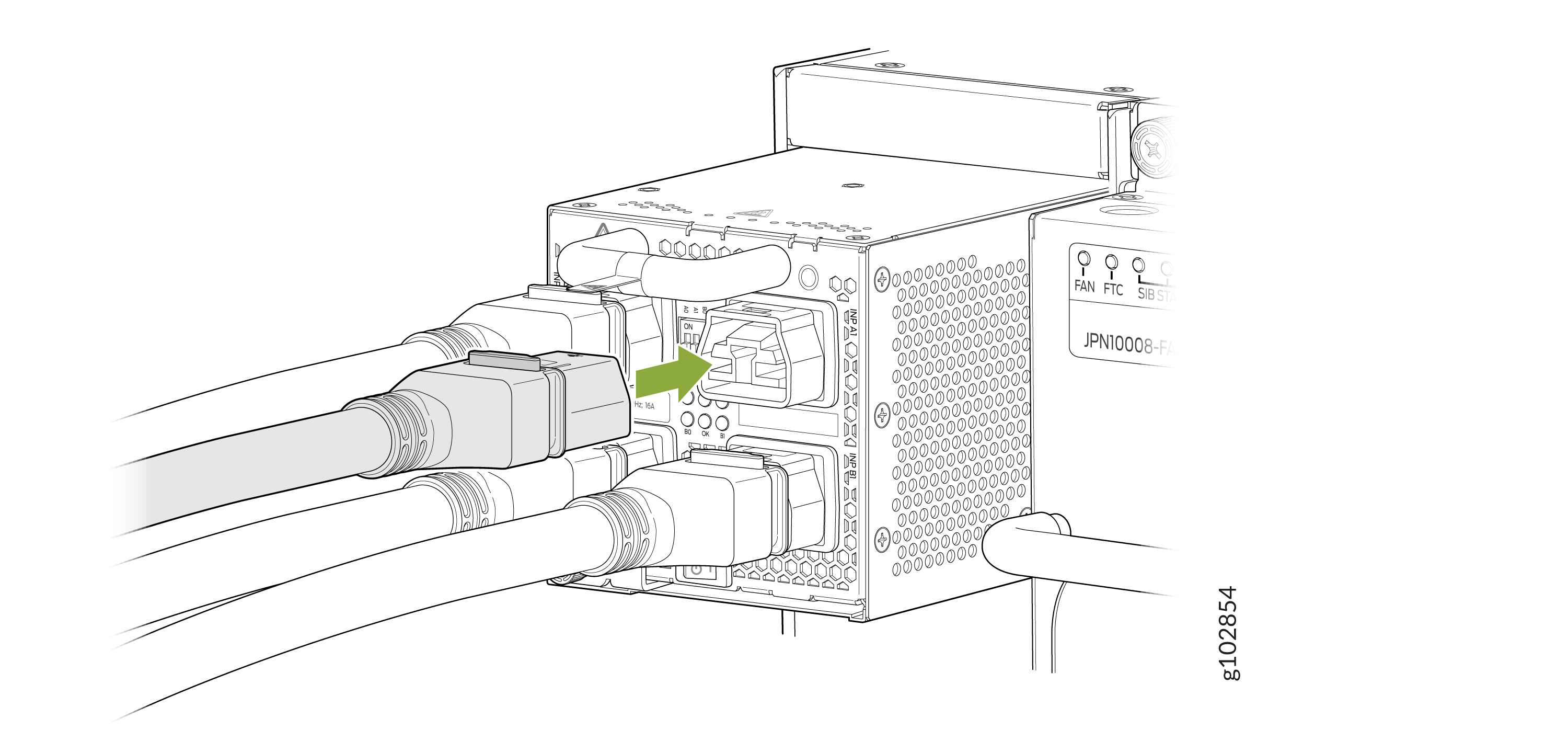

    Figura 5: Cable de alimentación y clip Power Cord and Retainer Clip de retención
    1
    —

    El modificador de activación para INP1 aparece como PS0 en la salida.
    número arábigo
    —

    El modificador de activación para INP2 aparece como PS1 en la salida.
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  17. Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de encendido (|).
  18. Mueva los interruptores de activación para la entrada1 y la entrada2 a la posición ON .
  19. Verifique que los LED INP1 e INP2 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de forma constante.
  20. Presione el interruptor de encendido hasta la posición de encendido (|).

Resolución de problemas de una fuente de alimentación no compatible en Junos OS Evolved

Problema

Descripción

Cuando inserta parcialmente una fuente de alimentación (PSU) en un dispositivo encendido, la fuente de alimentación entra en contacto con el conector de alimentación, pero no puede acoplar el pin corto. Aunque los indicadores LED de estado se iluminan sin el acoplamiento de pines cortos, Junos OS Evolved ignora la fuente de alimentación.

Causa

Sin detectar el compromiso del pin corto, Junos OS Evolved ignora la fuente de alimentación, incluso si empuja la fuente de alimentación más adentro para activar el pin corto. Junos OS Evolved comprueba el acoplamiento del pin corto solo tres veces. Las comprobaciones se realizan en un intervalo de 500 milisegundos (ms) después de insertar parcialmente la PSU. Después de los tres intentos, Junos OS Evolved asume que la fuente de alimentación no es accesible y la marca como una fuente de alimentación no compatible.

Solución

Para que Junos OS Evolved reconozca la PSU:

  1. Desenchufe la fuente de alimentación de la parte posterior del chasis sacando la fuente de alimentación hasta la mitad para desconectar el conector de alimentación de la placa posterior.

  2. Espere 30 segundos.

  3. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con cualquier placa frontal o cubierta de fuente de alimentación adyacente.

    • Los indicadores LED de estado se iluminan.

  4. Compruebe si la fuente de alimentación está registrada por Junos OS Evolved.

    • Emita el comando psm show chassis environment de CLI para comprobar el estado de la PSU instalada. Como se muestra en la salida de muestra, el valor En línea en la fila etiquetada Estado indica que la fuente de alimentación funciona normalmente:

Quitar una fuente de alimentación JNP10K-PWR-AC

Antes de quitar una fuente de alimentación JNP10K-PWR-AC del chasis:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para quitar una fuente de alimentación JNP10K-PWR-AC de un enrutador PTX10008:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Guantes protectores contra el calor

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

      CAUTELA:

      No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale una cubierta sobre la ranura vacía.

CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF3 o PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF.

Para quitar una fuente de alimentación JNP10K-PWR-AC de un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 6).
    Figura 6: Punto ESD en la parte posterior del PTX10008 ESD Point on Rear of the PTX10008
    1
    —

    Punto ESD


  2. Gire el interruptor de alimentación (O y |) situado junto a la entrada del aparato de la fuente de alimentación hasta la posición de espera (O).
  3. Desconecte la alimentación del enrutador realizando una de las siguientes tareas:

    • Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de apagado (O).

    • Si las tomas de corriente CA no tienen un interruptor de alimentación, tire suavemente del extremo del enchufe de los cables de alimentación conectados a las tomas de corriente fuera de las tomacorrientes.

  4. Retire los cables de alimentación de las entradas del aparato de CA en la placa frontal de la fuente de alimentación de CA.
  5. Gire la tuerca de ajuste de los retenedores del cable de alimentación en sentido contrario a las agujas del reloj hasta que pueda ver el cable de alimentación. Tire del cable de alimentación de la ranura de las tuercas de ajuste.
  6. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. Consulte la figura 7.

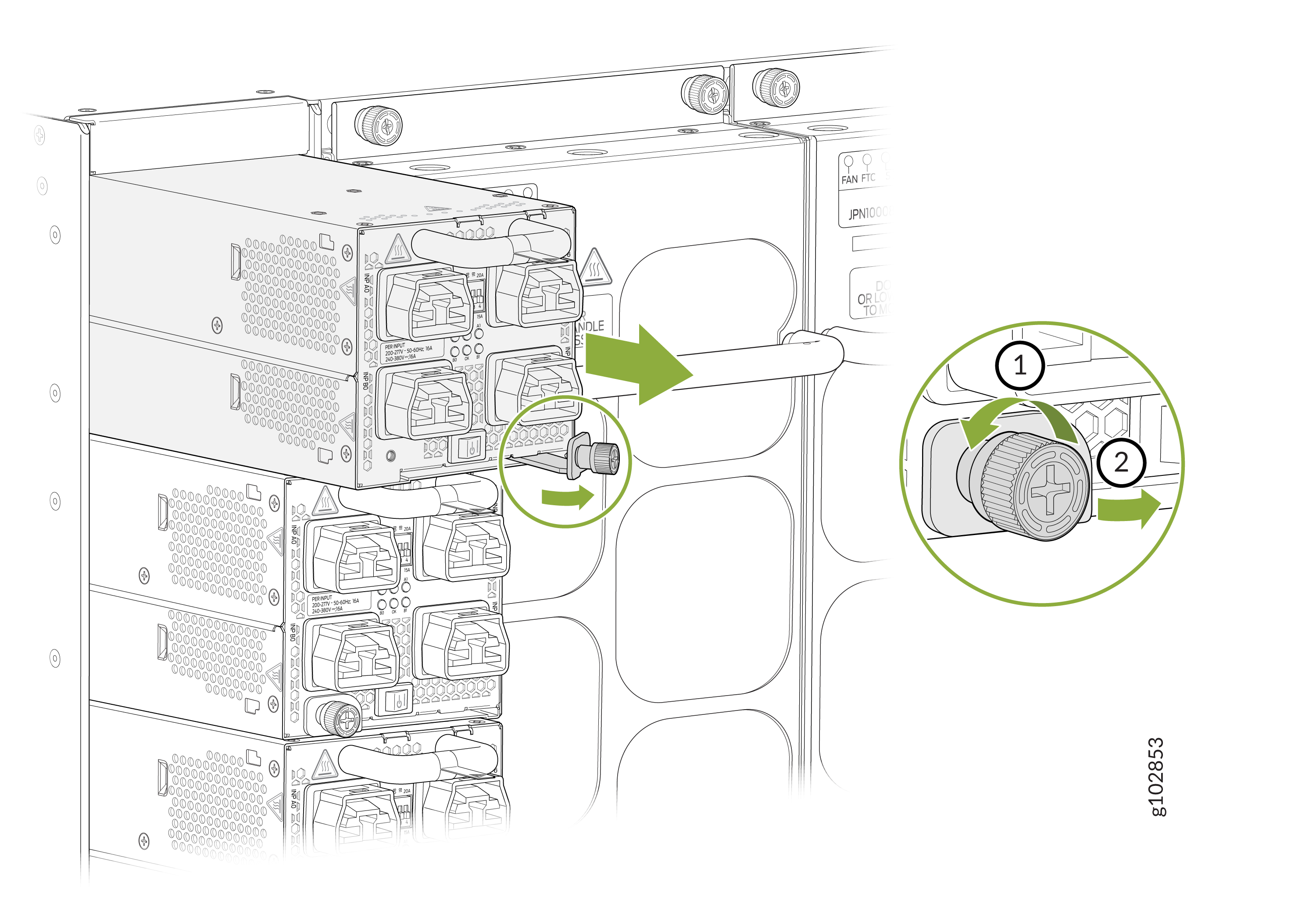

    Figura 7: Retire una fuente de alimentación JNP10K-PWR-AC de un PTX10008 Remove a JNP10K-PWR-AC Power Supply from a PTX10008
  7. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis, consulte la figura 8.

    Figura 8: Eyector Open Power Supply Ejector de fuente de alimentación abierto
  8. Teniendo cuidado de no tocar las conexiones de salida de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano debajo de la fuente de alimentación para apoyarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
    CAUTELA:

    No golpee las conexiones de salida. Si la conexión golpea un objeto sólido, podría dañar la fuente de alimentación.
    CAUTELA:

    Vea el símbolo de calor . Las superficies de la fuente de alimentación están calientes. Espere unos minutos para que la fuente de alimentación se enfríe tirando de la fuente de alimentación hasta la mitad del chasis, o use guantes protectores y resistentes al calor mientras retira la fuente de alimentación.

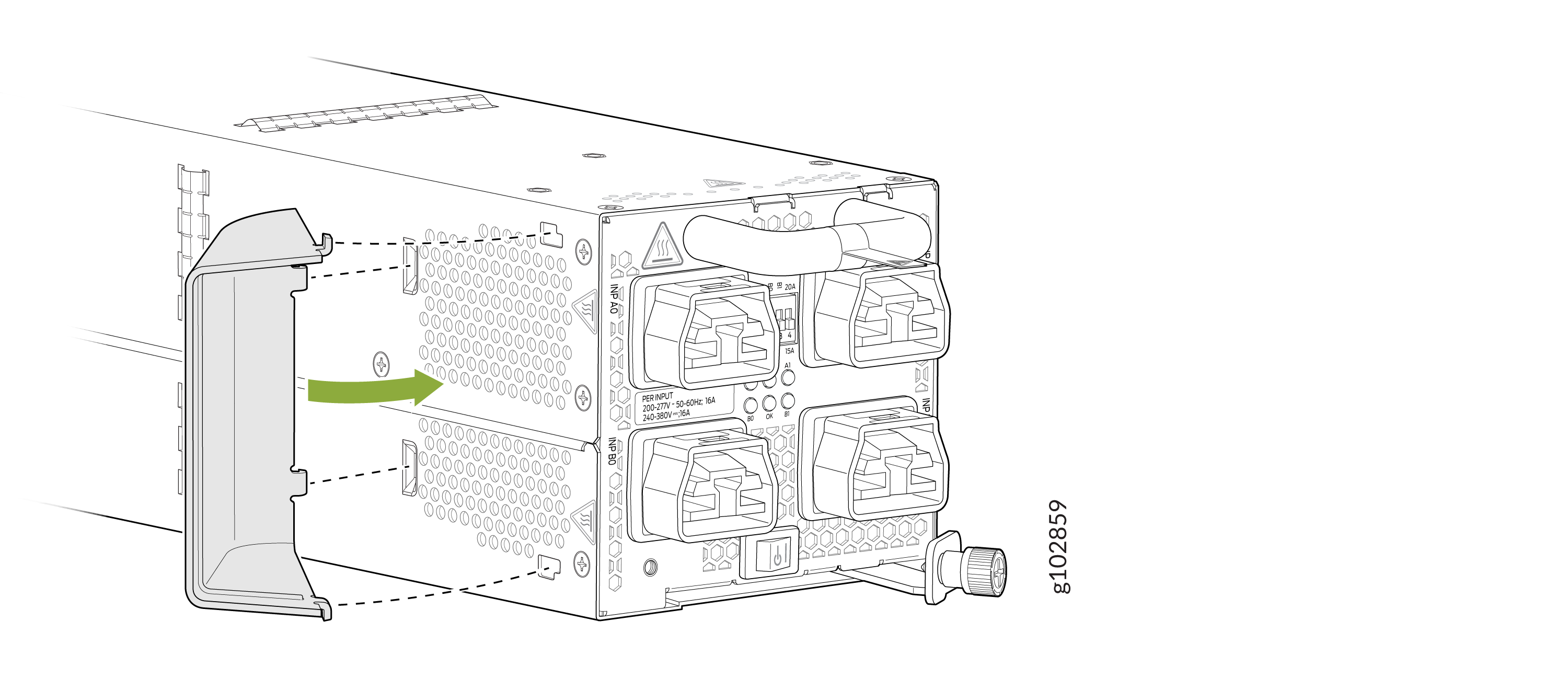

  9. Si no va a reemplazar la fuente de alimentación, instale la cubierta sobre la ranura. Para instalar la cubierta, inserte el pulgar y el índice en los orificios para los dedos de la cubierta, apriete para retraer los pestillos del resorte y coloque la cubierta en la ranura. No ejecute el chasis sin una fuente de alimentación o una cubierta en su lugar.

Instalar una fuente de alimentación JNP10K-PWR-AC2

CAUTELA:

Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción. La única vez que se le permite tener dos modelos ejecutándose simultáneamente en un sistema es cuando está en el proceso de intercambiar todas las fuentes de alimentación JNP10K-PWR-AC/JNP10K-PWR-AC2 con todas las fuentes de alimentación JNP10K-PWR-AC2.
Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor al retirar una fuente de alimentación JNP10K-PWR-AC2 en funcionamiento del chasis. La fuente de alimentación puede alcanzar temperaturas entre 158 °F y 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Antes de instalar una fuente de alimentación JNP10K-PWR-AC2 en el chasis:

  • Asegúrese de haber seguido todas las advertencias y precauciones de seguridad.

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Si las tomas de corriente de CA o CC tienen un interruptor de alimentación, póngalas en apagado (O). Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una fuente de alimentación JNP10K-PWR-AC2:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Cables de alimentación adecuados a su ubicación geográfica (para instalaciones de baja tensión) o amperaje de entrada (para instalaciones de alta tensión). Consulte PTX10008 especificaciones de los cables de alimentación. Los conectores y orejetas HVAC y HVDC deben ser instalados por un electricista calificado antes de la instalación.

Para instalar una fuente de alimentación JNP10K-PWR-AC2 en un PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la PSU5 en la parte posterior del PTX10008 (véase la figura 9).
    Figura 9: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Si la ranura de la fuente de alimentación tiene una tapa, inserte el pulgar y el índice en los orificios para los dedos, apriete y saque la cubierta de la ranura. Guarde la cubierta para usarla más tarde. Consulte la figura 10 para la eliminación en un PTX10008.
    Figura 10: Retire la cubierta de la fuente de alimentación de un PTX10008 Remove the Power Supply Cover on a PTX10008
  3. Teniendo cuidado de no tocar las conexiones de la fuente de alimentación, retire la fuente de alimentación de su bolsa.
  4. Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.
  5. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; No interrumpe la alimentación de entrada.
  6. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  7. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Puede instalar las fuentes de alimentación en cualquier ranura etiquetada como PSU 0 a PSU 5 (de arriba a abajo) en un PTX10008.
  8. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en la parte posterior del sistema. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con cualquier placa frontal o cubierta de fuente de alimentación adyacente (consulte la figura 11).
    Figura 11: Instalación de una fuente de alimentación JNP10K-PWR-AC2 en un PTX10008 Install a JNP10K-PWR-AC2 Power Supply in a PTX10008
  9. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  10. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. No apriete demasiado: no aplique más de 7.3 lb-in (0.82 Nm) de torque a los tornillos. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
  11. Conecte cada cable de alimentación a una fuente de alimentación dedicada (A y B). El JNP10K-PWR-AC2 requiere que cada fuente de alimentación esté conectada a una fuente independiente. Consulte la figura 12 para ver algunas posibles combinaciones de cableado para PTX10008.
    Figura 12: Equilibrio de carga adecuado para los cables de alimentación JNP10K-PWR-AC2 en un PTX10008 Proper Load Balancing for JNP10K-PWR-AC2 Power Cables on a PTX10008
  12. Para cada cable de alimentación, inserte el extremo del cable con el conector Anderson en la fuente de alimentación JNP10K-PWR-AC2. El conector encaja y bloquea el cable en su posición.
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  13. Si las tomas de corriente de CA o CC tienen un interruptor de alimentación, configúrelas en la posición de encendido (|).
  14. Configure los tres conmutadores DIP para configurar las entradas y si la fuente de alimentación funciona a 3000 W, 5000 W o 5500 W. Ver Tabla 1.

    Establezca ambos interruptores de habilitación en la posición de encendido cuando utilice ambas entradas de fuente de alimentación. Cuando no utilice la redundancia de origen, establezca el origen no utilizado en la posición OFF (O). El LED se torna rojo e indica un error si una entrada de origen no está en uso y el interruptor de activación está encendido (|).

    Tabla 1: Ajuste de los conmutadores DIP JNP10K-PWR-AC2

    Interruptor

    Estado

    Descripción

    1

    En

    INP0 está presente.

    Apagado

    INP0 no está presente.

    2

    En

    INP1 está presente.

    Apagado

    INP1 no está presente.

    3

    En

    Habilitado para alimentación de 30-A; 5000 W para alimentación única, 5500 W para alimentación dual.

    Apagado

    Habilitado para alimentación de 20-A; capacidad de alimentación es de 3000 W.
  15. Verifique que los LED INP1 e INP2 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de forma constante.
  16. Presione el interruptor de encendido hasta la posición de encendido (|).

Retire una fuente de alimentación JNP10K-PWR-AC2

Antes de quitar una fuente de alimentación JNP10K-PWR-AC2 del chasis:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para quitar una fuente de alimentación JNP10K-PWR-AC2 de un enrutador PTX10008:

    • Guantes protectores contra el calor capaces de soportar temperaturas de 158° F (70° C)

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-AC2 que funcione del chasis. Estas fuentes de alimentación pueden alcanzar temperaturas entre 158 ° F a 176 ° F (70 ° C a 80 ° C) en condiciones de funcionamiento.
CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF3 o PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale una cubierta sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-AC2 de un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la PSU 5 en la parte posterior del PTX10008 (véase la figura 13).
    Figura 13: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Gire el interruptor de alimentación (|) situado junto a la entrada del aparato de la fuente de alimentación hasta la posición de espera (O).
  3. Si las tomas de corriente de CA o CC tienen un interruptor de alimentación, configúrelas en la posición de apagado (O).
  4. Desconecte los conectores Anderson de cada entrada en la placa frontal de la fuente de alimentación JNP10K-PWR-AC2.
  5. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. Ver Figura 14.
    Figura 14: Retire una fuente de alimentación JNP10K-PWR-AC2 de un PTX10008 Remove a JNP10K-PWR-AC2 Power Supply from a PTX10008
  6. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
  7. Use guantes de protección térmica antes de retirar la fuente de alimentación del chasis.
  8. Teniendo cuidado de no tocar las conexiones de salida de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano debajo de la fuente de alimentación para apoyarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
    CAUTELA:

    No golpee las conexiones de salida. Si la conexión golpea un objeto sólido, podría dañar la fuente de alimentación.
  9. Coloque la fuente de alimentación JNP10K-PWR-AC2 sobre una superficie antiestática para que se enfríe completamente antes de colocar la fuente de alimentación en una bolsa antiestática para su almacenamiento.
  10. Si no va a reemplazar la fuente de alimentación, instale la cubierta sobre la ranura. Para instalar la cubierta, inserte el pulgar y el índice en los orificios para los dedos de la cubierta, apriete para retraer los pestillos del resorte y coloque la cubierta en la ranura. No ejecute el chasis sin una fuente de alimentación o una cubierta en su lugar.

Instalar una fuente de alimentación JNP10K-PWR-AC3

CAUTELA:

Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción. La única vez que se le permite tener dos modelos ejecutándose simultáneamente en un sistema es cuando está en el proceso de intercambiar todas las fuentes de alimentación JNP10K-PWR-AC con todas las fuentes de alimentación JNP10K-PWR-AC3.
Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-AC3 en funcionamiento del chasis. La fuente de alimentación puede alcanzar temperaturas entre 158 ° F a 176 ° F (70 ° C a 80 ° C) en condiciones de funcionamiento.

Antes de instalar una fuente de alimentación JNP10K-PWR-AC3 en el chasis:

  • Asegúrese de haber seguido todas las advertencias y precauciones de seguridad.

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de apagado (O). Asegúrese de que tiene las siguientes piezas y herramientas disponibles para instalar la fuente de alimentación JNP10K-PWR-AC3:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Cables de alimentación adecuados a su ubicación geográfica (para instalaciones de baja tensión) o amperaje de entrada (para instalaciones de alta tensión). Consulte Especificaciones del cable de alimentación JNP10K-PWR-AC3.

Para instalar una fuente de alimentación JNP10K-PWR-AC3 en un PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 46).
    Figura 15: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Teniendo cuidado de no tocar las conexiones de la fuente de alimentación; retire la fuente de alimentación de su bolsa.
  3. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; No interrumpe la alimentación de entrada.
  4. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 1.
  5. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Puede instalar las fuentes de alimentación en cualquier ranura etiquetada como PSU 0 a PSU 5 (de arriba a abajo) en un PTX10008.
  6. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en la parte posterior del sistema. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con las placas frontales o cubiertas de la fuente de alimentación adyacentes (consulte Instalación de una fuente de alimentación JNP10K-PWR-AC3).
    Figura 16: Instalación de un JNP10K-PWR-AC3 Install a JNP10K-PWR-AC3
  7. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  8. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj utilizando el destornillador Phillips (+), número 1. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
  9. Conecte cada cable de alimentación a una fuente de alimentación dedicada (A0, B0, A1 y B1). El JNP10K-PWR-AC3 solo requiere que cada fuente de alimentación esté conectada a una fuente independiente.
    1. Al instalar los cables de alimentación en ángulo recto, primero se debe conectar la columna izquierda de entradas (A0 y B0). Después de conectar las entradas A0 y/o B0, asegure los enchufes con el retenedor (SKU#540-175625) para el enchufe A0 y el retenedor (SKU#540-175626) para el enchufe B0. Los retenedores se unen a la placa frontal de la fuente de alimentación con un solo sujetador cautivo utilizando una unidad de tornillos Philips # 1. Ver Figura 17.
      Figura 17: Retenedores de enchufe para entradas A0 y B0 Plug Retainers for A0 and B0 Inputs
    2. A continuación, conecte la columna derecha de entradas (A1 y B1). Después de conectar las entradas A1 y/o B1, asegure los enchufes con los retenedores (SKU#540-175627). El retenedor del enchufe de la columna derecha está unido a la placa frontal de la fuente de alimentación con dos tornillos cautivos usando un destornillador Philips # 1. Ver Figura 18.
      Figura 18: Retenedores de enchufe para entradas A1 y B1 Plug Retainers for A1 and B1 Inputs
    1. Si desea utilizar cables de alimentación rectos, puede conectar los cables de alimentación rectos en cualquier orden. Después de conectar los cables de alimentación rectos, asegure los enchufes con el retenedor (SKU#540-175624). El retenedor está unido a la placa frontal de la fuente de alimentación con tres sujetadores cautivos utilizando un destornillador Philips # 1. Ver Figura 19
      Figura 19: Conexión de Connecting Straight Power Cords cables de alimentación rectos
    Nota:

    La instalación del deflector es opcional y solo debe usarse cuando desee redirigir el flujo de aire desde el lado izquierdo de la fuente de alimentación a la parte posterior del enrutador. Esto asegura el cumplimiento de los NEB.

    El deflector debe instalarse antes de insertar la fuente de alimentación en el enrutador. Consulte la figura 20.
    Figura 20: Instalación de Baffle en JNPR10K-PWR-AC3 Installing Baffle in JNPR10K-PWR-AC3
  10. Para cada cable de alimentación, inserte el extremo del cable con conector C21 en la fuente de alimentación JNP10K-PWR-AC3. Utilice los retenedores para mantener el cable de alimentación en su lugar en la fuente de alimentación. Consulte la figura 21.
    Figura 21: Instalación de un JNPR10K-PWR-AC3 usando cables de alimentación RA con deflector Installing a JNPR10K-PWR-AC3 using RA Power Cords with Baffle
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  11. Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición Activado (|).
  12. Configure los cinco conmutadores DIP para configurar las entradas y si la fuente de alimentación funciona a 3000 W, 6000 W o 7800 W. Ver Tabla 2.
    Tabla 2: Configuración del conmutador DIP para la fuente de alimentación JNP10K-PWR-AC3

    INP-A0 (Conmutador 0)

    INP-A1 (Conmutador 1)

    INP-B0 (Conmutador 2)

    INP-B1 (Conmutador 3)

    Conmutador 4 (entrada alta 20 A/entrada baja 15 A)

    Potencia de salida

    15-A

    Apagado

    Apagado

    Apagado

    En

    Desactivado (15 A)

    2500 W

    Apagado

    Apagado

    En

    Apagado

    Desactivado (15 A)

    2500 W

    Apagado

    Apagado

    En

    En

    Desactivado (15 A)

    5000 W

    Apagado

    En

    Apagado

    Apagado

    Desactivado (15 A)

    2500 W

    Apagado

    En

    Apagado

    En

    Desactivado (15 A)

    5000 W

    Apagado

    En

    En

    En

    Desactivado (15 A)

    7500 W

    Apagado

    En

    En

    Apagado

    Desactivado (15 A)

    5000 W

    En

    Apagado

    Apagado

    Apagado

    Desactivado (15 A)

    2500 W

    En

    Apagado

    Apagado

    En

    Desactivado (15 A)

    5000 W

    En

    Apagado

    En

    Apagado

    Desactivado (15 A)

    5000 W

    En

    Apagado

    En

    En

    Desactivado (15 A)

    7500 W

    En

    En

    Apagado

    Apagado

    Desactivado (15 A)

    5000 W

    En

    En

    Apagado

    En

    Desactivado (15 A)

    7500 W

    En

    En

    En

    Apagado

    Desactivado (15 A)

    7500 W

    En

    En

    En

    En

    Desactivado (15 A)

    7800 W

    20-A

    Apagado

    Apagado

    Apagado

    En

    Activado (20 A)

    3000 W

    Apagado

    Apagado

    En

    Apagado

    Activado (20 A)

    3000 W

    Apagado

    Apagado

    En

    En

    Activado (20 A)

    6000 W

    Apagado

    En

    Apagado

    Apagado

    Activado (20 A)

    3000 W

    Apagado

    En

    Apagado

    En

    Activado (20 A)

    6000 W

    Apagado

    En

    En

    Apagado

    Activado (20 A)

    6000 W

    Apagado

    En

    En

    En

    Activado (20 A)

    7800 W

    En

    Apagado

    Apagado

    Apagado

    Activado (20 A)

    3000 W

    En

    Apagado

    Apagado

    En

    Activado (20 A)

    6000 W

    En

    Apagado

    En

    Apagado

    Activado (20 A)

    6000 W

    En

    Apagado

    En

    En

    Activado (20 A)

    7800 W

    En

    En

    Apagado

    Apagado

    Activado (20 A)

    6000 W

    En

    En

    Apagado

    En

    Activado (20 A)

    7800 W

    En

    En

    En

    Apagado

    Activado (20 A)

    7800 W

    En

    En

    En

    En

    Activado (20 A)

    7800 W
  13. Si la toma de corriente de CA tiene un interruptor de alimentación, apáguelo antes de enchufar el cable de alimentación de CA a la toma de corriente.
  14. Verifique que los LED INP A0, INP A1, INP B0 e INP B1 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de forma constante.
  15. Presione el interruptor de encendido hasta la posición On (|).

Retire una fuente de alimentación JNP10K-PWR-AC3

Antes de quitar una fuente de alimentación JNP10K-PWR-AC3 del chasis:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener disponibles las siguientes piezas y herramientas:

    • Guantes protectores contra el calor capaces de soportar temperaturas de 158 °F (70 °C)

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-AC3 que funcione del chasis. Estas fuentes de alimentación pueden alcanzar temperaturas entre 158 °F y 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.
CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte Requisitos de alimentación para componentes PTX10008 en una estructura JNP10008-SF.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale un ABPM o una cubierta sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-AC3 de un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 46).
    Figura 22: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Gire el interruptor de alimentación (|) situado junto a la entrada del aparato de la fuente de alimentación hasta la posición de espera (O).
  3. Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de apagado (O).
  4. Retire los retenedores con un destornillador Philips #1 y desconecte los cables de alimentación de la fuente de alimentación.
    Figura 23: Retire los cables de alimentación de la fuente de alimentación JNP10K-PWR-AC3 Detach the Power Cords from JNP10K-PWR-AC3 Power Supply
  5. Desenrosque y retire los retenedores, retire el cable de alimentación de la fuente de alimentación y desconecte los conectores IEC320-C21 de cada entrada en la placa frontal de la fuente de alimentación JNP10K-PWR-AC3.
  6. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 1. Ver Figura 24.
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis.

    Figura 24: Retire una fuente de alimentación JNP10K-PWR-AC3 de un PTX10008 Remove a JNP10K-PWR-AC3 Power Supply from a PTX10008
  7. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
  8. Use guantes de protección térmica antes de retirar la fuente de alimentación del chasis.
  9. Teniendo cuidado de no tocar las conexiones de salida de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano enguantada debajo de la fuente de alimentación para soportarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
    CAUTELA:

    No golpee las conexiones de salida. Si la conexión golpea un objeto sólido, podría dañar la fuente de alimentación.
  10. Coloque la fuente de alimentación JNP10K-PWR-AC3 sobre una superficie antiestática para que se enfríe completamente antes de colocar la fuente de alimentación en una bolsa antiestática para su almacenamiento.
  11. Instale la fuente de alimentación JNP10K-PWR-AC3 de reemplazo.
    CAUTELA:

    Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción.

Instalar una fuente de alimentación JNP10K-PWR-DC

Antes de instalar una fuente de alimentación JNP10K-PWR-DC en el chasis:

  • Asegúrese de haber seguido todas las advertencias y precauciones de seguridad:

    Advertencia:

    Antes de realizar los procedimientos de alimentación de CC, asegúrese de que no haya alimentación en el circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, ubique el disyuntor automático en la placa del panel que da servicio al circuito de CC, coloque el disyuntor en la posición de apagado y pegue el mango del interruptor automático en la posición de apagado.
    CAUTELA:

    Antes de conectar la alimentación al enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador (por ejemplo, provocando un cortocircuito).
    CAUTELA:

    No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.
    CAUTELA:

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar PTX10008 enrutadores a tierra antes de conectarlos a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del enrutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar un enrutador PTX10008 a tierra mediante un conductor de puesta a tierra independiente, consulte Conexión del enrutador PTX10008 a tierra a tierra.
    Nota:

    Los retornos de batería de la fuente de alimentación JNP10K-PWR-DC deben conectarse como un retorno de CC aislado (DC-I).

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una fuente de alimentación JNP10K-PWR-DC:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Cables de fuente de alimentación de CC (no incluidos) con las orejetas de cable (suministradas) conectadas.

      Las terminales Panduit LCD4-14A-L, o equivalentes, suministradas en una PTX10008 están dimensionadas para cables de fuente de alimentación de 4 AWG (21,1 mm2) o 6 AWG (13,3 mm2). Cuando utilice todos los módulos de fuente de alimentación JNP10K-PWR-DC en el chasis, los cables de fuente de alimentación de CC que proporcione deben ser cables trenzados de 6 AWG (13,3 mm²). Le recomendamos que instale aislamiento de tubos termorretráctiles alrededor de la sección engarzada de los cables de alimentación y las orejetas.

      Nota:

      Si actualiza el JNP10K-PWR-DC a un JNP10K-PWR-DC2 y establece el modo de entrada en alto (80 A), debe utilizar un cable trenzado de 4 AWG (21,1 mm²). El cable trenzado de 4 AWG (21,1 mm²) debe tener una clasificación de 75 °C o según el código eléctrico local.
      Nota:

      Vea el símbolo de calor . Use guantes resistentes al calor mientras accede a la bandeja del ventilador y a la fuente de alimentación.

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Destornilladores Phillips (+), números 1 y 2

    • Multímetro

    • Guantes resistentes al calor

Para instalar una fuente de alimentación JNP10K-PWR-DC en un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la PSU 5 en la parte posterior del PTX10008 (véase la figura 25).
    Figura 25: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.
    CAUTELA:

    Vea el símbolo de calor . Las superficies de la fuente de alimentación están calientes. Espere unos minutos para que la fuente de alimentación se enfríe tirando de la fuente de alimentación hasta la mitad del chasis, o use guantes resistentes al calor mientras retira la fuente de alimentación.
  3. Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.
  4. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; no interrumpe DC.
  5. Retire la cubierta plástica del cable de los terminales de entrada de alimentación de CC utilizando el destornillador Phillips (+), número 2, para aflojar los tornillos (consulte la figura 26).
    Figura 26: Retire la cubierta plástica del cable de una fuente de alimentación JNP10K-PWR-DC Remove the Plastic Cable Cover on a JNP10K-PWR-DC Power Supply
  6. Retire las tuercas de cada terminal de entrada de alimentación de CC utilizando el de 13/32 pulgadas. (10 mm) destornillador de tuerca o llave de encaje para aflojar las tuercas.
    Nota:

    La fuente de alimentación JNP10K-PWR-DC2 requiere un disyuntor dedicado para cada alimentación de CC de entrada. Debe utilizar un disyuntor clasificado para 80 A DC con retardo medio.
  7. Asegúrese de que el disyuntor de la fuente de alimentación esté abierto de modo que el voltaje a través de los cables del cable de fuente de alimentación de CC sea de 0 V y que los cables no se activen mientras conecta la alimentación de CC.
  8. Instale una lengüeta de alimentación en cada cable de alimentación de CC. Asegúrese de que la lengüeta cumpla con el terminal de lengüeta estándar de doble orificio para cables de 4 AWG. Las asas deben ser dobles, 1/4 pulgada. espaciado 5/8 pulg. aparte. El terminal debe acomodar un terminal de oreja estándar de doble orificio para cables de 4 AWG o más.
  9. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC de –48V y RTN a tierra del chasis:

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC de –48V (entrada).

    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC RTN (retorno).

    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC.
  10. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.

    Para instalar tubos termorretráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

    La figura 27 muestra los pasos para instalar tubos termorretráctiles.

    Nota:

    No sobrecaliente el tubo.
    Figura 27: Cómo instalar tubos termorretráctiles How to Install Heat-Shrink Tubing
  11. Instale cada orejeta del cable de alimentación en el terminal de entrada de alimentación de CC, asegurándola con la tuerca (consulte la figura 28). Aplicar entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de par a cada tuerca. (Utilice el 13/32 in. [10 mm] destornillador de tuerca o llave de casquillo)

    1. Asegure cada lengüeta positiva (+) del cable de alimentación de fuente de CC al terminal de entrada de alimentación de CC RTN (retorno).

    2. Asegure cada lengüeta negativa (–) del cable de alimentación de fuente de CC al terminal de entrada de alimentación de CC de –48 V (entrada).

    Figura 28: Conecte los cables de la fuente de alimentación de CC a un JNP10K-PWR-DC Connect the DC Power Source Cables to a JNP10K-PWR-DC

    Cada fuente de alimentación tiene dos conjuntos independientes de terminales de entrada de alimentación de CC (ENTRADA 1: RTN -48V/-60V y ENTRADA 2: RTN -48V/760V). Para la redundancia de alimentación, cada fuente de alimentación debe estar alimentada por fuentes de alimentación dedicadas derivadas de la alimentación INPUT 1 y la alimentación INPUT 2. Esta configuración proporciona la redundancia de alimentación INPUT 1 / INPUT 2 comúnmente implementada para el enrutador. Hay un aislamiento básico entre las entradas y la tierra del chasis. Además, hay aislamiento básico entre las fuentes de entrada RTN.

  12. Instale la cubierta plástica del cable sobre cada juego de cables de alimentación utilizando el destornillador Phillips (+), número 2, para apretar el tornillo.
  13. Si la ranura de la fuente de alimentación del chasis tiene una tapa, inserte el pulgar y el índice en los orificios para los dedos, apriete y saque la tapa de la ranura. Guarde la cubierta para usarla más adelante (consulte la figura 29).
    Figura 29: Retire la cubierta de la fuente de alimentación de un PTX10008 Remove the Power Supply Cover on a PTX10008
  14. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  15. Tire del tornillo cautivo de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Puede instalar las fuentes de alimentación en cualquier ranura etiquetada como PSU 0 a PSU 5 (de arriba a abajo) en un PTX10008.
  16. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación situada en la parte posterior del enrutador.
  17. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con cualquier placa frontal o cubierta de fuente de alimentación adyacente (consulte la figura 30).
  18. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  19. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. No apriete demasiado: no aplique más de 7.3 lb-in (0.82 Nm) de torque a los tornillos. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
    Figura 30: Instalación de una fuente de alimentación JNP10K-PWR-DC en un PTX10008 Install a JNP10K-PWR-DC Power Supply in a PTX10008
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis (consulte la figura 31).
    Figura 31: Posición adecuada del eyector de la fuente de alimentación NP10K-PWR-DC Proper NP10K-PWR-DC Power Supply Ejector Position
  20. Enrute los cables de entrada 1 a una fuente de alimentación y los 2 cables de entrada a otra fuente de alimentación. El JNP10K-PWR-DC comparte energía, por lo que si la alimentación se sumerge en una entrada, la fuente de alimentación puede equilibrar la carga internamente. Ver Figura 32.
    Figura 32: Equilibrio de carga adecuado para cables de alimentación JNP10K-PWR-DC en un PTX10008 Proper Load Balancing for JNP10K-PWR-DC Power Cables on a PTX10008
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  21. Establezca los interruptores de habilitación para la entrada 1 y la entrada 2 (consulte la figura 33).

    Establezca ambos interruptores de habilitación en la posición | (activado) cuando utilice ambas entradas de origen. Cuando no utilice la redundancia de origen, establezca el origen no utilizado en la posición OFF (O). El LED se torna rojo e indica un error si una entrada de origen no está en uso y el interruptor de activación está encendido (|).

    Figura 33: Configurar los interruptores de habilitación para la fuente Set the Enable Switches for the Power Source de alimentación
    1
    —

    Conmutadores DIP para habilitar fuentes de entrada
    número arábigo
    —

    Interruptor de encendido, encendido (|) y en espera (O)
  22. Verifique que los LED de entrada 1 y 2 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de manera constante.
  23. Presione el interruptor de encendido hasta la posición de encendido (|).

Quitar una fuente de alimentación JNP10K-PWR-DC

Antes de quitar una fuente de alimentación JNP10K-PWR-DC del enrutador:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para extraer una fuente de alimentación JNP10K-PWR-DC:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), números 1 y 2

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

    • Guantes protectores contra el calor

CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF3 o PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF.
Advertencia:

Antes de realizar los procedimientos de alimentación de CC, asegúrese de que la alimentación se retira del circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, busque el disyuntor automático en la placa del panel que da servicio al circuito de CC, póngalo en la posición de apagado (O) y pegue con cinta adhesiva el mango del interruptor automático en la posición de apagado.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale una cubierta sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-DC de un enrutador PTX10008 (consulte la figura 35):

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 34).
    Figura 34: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V y que no haya posibilidad de que los cables se activen durante el proceso de extracción.
  3. Asegúrese de que el interruptor de encendido esté ajustado a la posición de espera (O).
  4. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  5. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo. Consulte la figura 35.
    Figura 35: Retire una fuente de alimentación JNP10K-PWR-DC de un PTX10008 Remove a JNP10K-PWR-DC Power Supply from a PTX10008
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis.
    Figura 36: Eyector Power Supply Ejector de fuente de alimentación
  6. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano enguantada debajo de la fuente de alimentación para apoyarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
    CAUTELA:

    Vea el símbolo de calor . Las superficies de la fuente de alimentación están calientes. Espere unos minutos para que la fuente de alimentación se enfríe tirando de la fuente de alimentación hasta la mitad del chasis, o use guantes resistentes al calor mientras retira la fuente de alimentación.
  7. Si no va a reemplazar la fuente de alimentación, instale la cubierta sobre la ranura. Para instalar la cubierta, inserte el pulgar y el índice en los orificios para los dedos de la cubierta, apriete para retraer los pestillos del resorte y coloque la cubierta en la ranura. No ejecute el chasis sin una fuente de alimentación o una cubierta en su lugar.
  8. Desenrosque el tornillo de la cubierta plástica del cable que protege los pernos de los terminales de entrada en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+) número 2.
  9. Desenrosque las tuercas en sentido contrario a las agujas del reloj, utilizando las 13/32 pulgadas. (10 mm) atornillador de tuerca u llave de zócalo de los pernos del terminal de entrada.
  10. Retire las lengüetas de los pernos del terminal de entrada.

Instalar una fuente de alimentación JNP10K-PWR-DC2

Antes de instalar una fuente de alimentación JNP10K-PWR-DC2 en el chasis:

  • Asegúrese de haber seguido todas las advertencias y precauciones de seguridad:

    Advertencia:

    Antes de realizar los procedimientos de alimentación de CC, asegúrese de que la alimentación se retira del circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, busque el disyuntor automático en la placa del panel que da servicio al circuito de CC, póngalo en la posición de apagado (O) y pegue con cinta adhesiva el mango del interruptor automático en la posición de apagado.
    Advertencia:

    Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-DC2 que funcione del chasis. Las fuentes de alimentación JNP10K-PWR-DC2 pueden alcanzar temperaturas entre 158 ° F y 176 ° F (70 ° C a 80 ° C) en condiciones de funcionamiento.
    CAUTELA:

    Antes de conectar la alimentación al enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador (por ejemplo, provocando un cortocircuito).
    CAUTELA:

    Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción.
    CAUTELA:

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar PTX10008 enrutadores a tierra antes de conectarlos a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del enrutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar un enrutador PTX10008 a tierra mediante un conductor de puesta a tierra independiente, consulte Conexión del enrutador PTX10008 a tierra.
    Nota:

    Los retornos de batería de la fuente de alimentación JNP10K-PWR-DC2 deben conectarse como un retorno de CC aislado (DC-I).

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una fuente de alimentación de CC:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Utilice el conjunto de cable de alta corriente, CBL-PWR2-BARE (no incluido) con las orejetas de cable (suministradas) conectadas.

      Las terminales suministradas para el JNP10K-PWR-DC2 son Panduit LCD4-14A-L, o equivalente, y están dimensionadas para cables de fuente de alimentación de 4 AWG (21,1 mm2). El cable trenzado de 4 AWG (21,1 mm²) debe tener una clasificación de 75 °C o según el código eléctrico local. Le recomendamos que instale aislamiento de tubos termorretráctiles alrededor de la sección engarzada de los cables de alimentación y las orejetas.

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Destornilladores Phillips (+), números 1 y 2

    • Multímetro

Para instalar una fuente de alimentación JNP10K-PWR-DC2 en un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 37).
    Figura 37: Punto ESD en la parte posterior del PTX10008 ESD Point on Rear of the PTX10008
    1
    —

    Punto ESD


  2. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.
  3. Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.
  4. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; no interrumpe DC.
  5. Retire la cubierta plástica del cable de los terminales de entrada de alimentación utilizando el destornillador Phillips (+), número 2, para aflojar los tornillos (véase la figura 38).
    Figura 38: Retire la cubierta plástica del cable de una fuente de alimentación JNP10K-PWR-DC2 Remove the Plastic Cable Cover on a JNP10K-PWR-DC2 Power Supply
  6. Retire las tuercas de cada terminal de entrada de alimentación de CC utilizando el de 13/32 pulgadas. (10 mm) destornillador de tuerca o llave de encaje para aflojar las tuercas.
  7. Asegúrese de que el disyuntor de la fuente de alimentación esté abierto de modo que el voltaje a través de los cables del cable de la fuente de alimentación de CC sea de 0 V y que los cables no se activen mientras conecta la alimentación de CC.
  8. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC de –48V y RTN a tierra del chasis:

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC de –48V (entrada).

    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC RTN (retorno).

    La fuente de alimentación JNP10K-PWR-DC2 equivale a dos fuentes de alimentación en una sola carcasa. Cada JNP10K-PWR-DC2 tiene cuatro conjuntos independientes de terminales de entrada de alimentación de CC:

    • A0: ENTRADA A0 RTN –48V/–60V

    • B0: ENTRADA B0 RTN –48V/–60V

    • A1: ENTRADA A1 RTN –48V/–60V

    • B1: ENTRADA B1 RTN –48V/–60V

    Figura 39: Marcado de terminal de entrada JNP10K-PWR-DC2 JNP10K-PWR-DC2 Input Terminal Marking
    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC.

    Recomendamos la redundancia de origen (fuente A y fuente B) a todas las entradas para garantizar la confiabilidad del sistema.

    Si tiene dos fuentes de alimentación independientes (fuente A y fuente B): le recomendamos que tenga cuatro conjuntos de fuentes de alimentación independientes: dos de la fuente A y dos de la fuente B. Debe conectar las dos fuentes de la fuente A a los terminales A0 y A1 de la fuente de alimentación y las dos fuentes de la fuente B a los terminales B0 y B1 de la fuente de alimentación. Esto proporcionará a la fuente de alimentación redundancia de fuente y distribución de energía.

    Si solo tiene una fuente de alimentación y desea redundancia de distribución de energía: le recomendamos que tenga cuatro conjuntos de fuentes de alimentación independientes de esa fuente. Debe conectar las fuentes a los terminales A0, A1, B0 y B1 de la fuente de alimentación. Esto proporcionará a la fuente de alimentación redundancia de distribución de energía.

    Si solo tiene una fuente de alimentación y no desea redundancia de distribución de energía: le recomendamos que tenga cuatro conjuntos de fuentes de alimentación independientes de esa fuente. Debe conectar un par de fuentes al terminal A0 o B0 de la fuente de alimentación, y debe conectar el otro par de fuentes al terminal A1 o B1. En este escenario, la fuente de alimentación entrega la potencia de salida completa de 5500 W.

    Si conecta una fuente de alimentación a A0 y otra fuente de alimentación a B0, o si conecta una fuente de alimentación a A1 y otra alimentación a B1, la fuente de alimentación solo entrega la mitad de la potencia de salida: 2750 W. Esto se debe a que los terminales A0 y B0 están asociados a la fuente de alimentación PS0 (2750 W) y los terminales A1 y B1 están asociados a la fuente de alimentación PS1 (2750 W).

  9. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.

    Para instalar tubos termorretráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

    La figura 40 muestra los pasos para instalar tubos termorretráctiles.

    Nota:

    No sobrecaliente el tubo.
    Figura 40: Cómo instalar tubos termorretráctiles How to Install Heat-Shrink Tubing
  10. Instale cada orejeta del cable de alimentación en el terminal de entrada de alimentación de CC, asegurándolo con la tuerca (consulte la figura 41). Aplicar entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de par a cada tuerca. (Utilice el 13/32 in. [10 mm] destornillador de tuerca o llave de casquillo)

    1. Asegure cada lengüeta positiva (+) del cable de alimentación de fuente de CC al terminal de entrada de alimentación de CC RTN (retorno).

    2. Asegure cada lengüeta negativa (–) del cable de alimentación de fuente de CC al terminal de entrada de alimentación de CC de –48 V (entrada).

    Figura 41: Conecte los cables de la fuente de alimentación de CC a una fuente de alimentación JNP10K-PWR-DC2 Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supply
  11. Instale la cubierta plástica del cable sobre cada juego de cables de alimentación utilizando el destornillador Phillips (+), número 2, para apretar el tornillo.
  12. Si la ranura de la fuente de alimentación del chasis tiene una tapa, inserte el pulgar y el índice en los orificios para los dedos, apriete y saque la tapa de la ranura. Guarde la cubierta para usarla más adelante (véase la figura 42).
    Figura 42: Retire la cubierta de la fuente de alimentación de un PTX10008 Remove the Power Supply Cover from a PTX10008
  13. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  14. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
  15. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación situada en la parte posterior del enrutador. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. La fuente de alimentación sobresaldrá del chasis aproximadamente 2 pulgadas. (5 cm) (véase la figura 43).
  16. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  17. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. No apriete demasiado: no aplique más de 7.3 lb-in (0.82 Nm) de torque a los tornillos. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
    Figura 43: Instalación de un JNP10K-PWR-DC2 en PTX10008 Install a JNP10K-PWR-DC2 in PTX10008
  18. Dirija los cables A0 y A1 de entrada a una fuente de alimentación y los cables B0 y B1 a otra fuente de alimentación. Debe conectar cada entrada a una distribución de alimentación y protección dedicadas. El JNP10K-PWR-DC2 comparte energía, por lo que si la alimentación se sumerge en una entrada, la fuente de alimentación puede equilibrar la carga internamente. Véase la figura 44.
    Figura 44: Equilibrio de carga adecuado para los cables de alimentación JNP10k-PWR-DC2 en PTX10008 Proper Load Balancing for JNP10k-PWR-DC2 Power Cables on PTX10008
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  19. Configure los tres conmutadores DIP para indicar el número de fuentes de entrada y para indicar alta o baja potencia. Véanse el cuadro 3 y el gráfico 45.

    Establezca ambos interruptores de habilitación en la posición de encendido cuando utilice ambas entradas de origen. Cuando no se utilice la redundancia de origen, establezca el origen no utilizado en la posición de desactivado. El LED se vuelve rojo e indica un error si una entrada de fuente no está en uso y el interruptor de habilitación está encendido.

    Tabla 3: Configurar los conmutadores DIP JNP10K-PWR-DC2

    Interruptor

    Estado

    Descripción

    1

    En

    IP0 está presente.

    Apagado

    IP0 no está presente.

    2

    En

    IP1 está presente.

    Apagado

    IP1 no está presente

    3

    En

    Habilitado para alimentación de 80-A; 2750 W para una sola alimentación, 5500 W para alimentación dual.

    Apagado

    Habilitado para alimentación de 60-A; 2200 W para una sola alimentación, 4400 W para alimentación dual.
    Figura 45: Configurar los interruptores de habilitación para la fuente Set the Enable Switches for the Power Source de alimentación
    1
    —

    Conmutadores DIP
    número arábigo
    —

    Interruptor de encendido, encendido (|) y en espera (O)
  20. Verifique que los LED de entrada 1 y 2 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de manera constante.
  21. Presione el interruptor de encendido hasta la posición de encendido (|).

Retire una fuente de alimentación JNP10K-PWR-DC2

Antes de quitar una fuente de alimentación de CC del enrutador:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de que tiene las siguientes piezas y herramientas disponibles para quitar una fuente de alimentación JNP10K-PWR-DC2:

    • Guantes de protección térmica capaces de soportar temperaturas entre 158 °F y 176 °F (70 °C a 80 °C)

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), números 1 y 2

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

CAUTELA:

Una fuente de alimentación JNP10K-PWR-DC2 en funcionamiento puede alcanzar temperaturas de hasta 158 °F y 176 °F (70 °C y 80 °C) en condiciones de funcionamiento. Para evitar lesiones, no toque una fuente de alimentación en marcha con las manos desnudas.
CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF y PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF3.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale una cubierta sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-DC2 de un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 5 en la parte posterior del PTX10008 (véase la figura 46).
    Figura 46: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V y que no haya posibilidad de que los cables se activen durante el proceso de extracción.
  3. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O).
  4. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.
  5. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo. (Consulte la figura 47.)
    Figura 47: Retire una fuente de alimentación JNP10K-PWR-DC2 de PTX10008 Remove a JNP10K-PWR-DC2 Power Supply from PTX10008
  6. Use los guantes resistentes al calor para proteger sus manos de la fuente de alimentación caliente.
  7. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano enguantada debajo de la fuente de alimentación para apoyarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
  8. Si no va a reemplazar la fuente de alimentación, instale la cubierta sobre la ranura. Para instalar la cubierta, inserte el pulgar y el índice en los orificios para los dedos de la cubierta, apriete para retraer los pestillos del resorte y coloque la cubierta en la ranura. No ejecute el chasis sin una fuente de alimentación o una cubierta en su lugar.
  9. Desenrosque el tornillo de la cubierta del cable de plástico que protege los pernos de los terminales de entrada en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 2.
  10. Desenrosque las tuercas en sentido contrario a las agujas del reloj, utilizando las 13/32 pulgadas. (10 mm) destornillador de tuerca u llave de zócalo, desde los pernos del terminal de entrada.
  11. Retire las lengüetas de los pernos del terminal de entrada.

Instalar una fuente de alimentación JNP10K-PWR-DC3

Antes de instalar una fuente de alimentación JNP10K-PWR-DC3 en el chasis:

  • Asegúrese de seguir todas las advertencias y precauciones de seguridad.

    Nota:

    Antes de realizar los procedimientos de alimentación de CC, asegúrese de que la alimentación se retira del circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, busque el disyuntor automático en la placa del panel que da servicio al circuito de CC, póngalo en la posición de apagado (O) y pegue con cinta adhesiva el mango del interruptor automático en la posición de apagado.
    Nota:

    Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-DC3 que funcione del chasis. Las fuentes de alimentación JNP10K-PWR-DC3 pueden alcanzar temperaturas de 158 °F a 176 °F (70 °C a 80 °C) cuando el equipo está encendido.
    Nota:

    Antes de conectar la alimentación al enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador (por ejemplo, provocando un cortocircuito).
    Nota:

    Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle fuentes de alimentación de CA y CC en un chasis de producción.
    Nota:

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento correcto, debe conectar los enrutadores PTX10008 a tierra antes de conectarlos a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del enrutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar un enrutador PTX10008 a tierra mediante un conductor de puesta a tierra independiente, consulte Conexión del enrutador PTX10008 a tierra.
    Nota:

    Los retornos de batería de la fuente de alimentación JNP10K-PWR-DC3 deben conectarse como un retorno de CC aislado (DC-I).

  • Revise cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener las siguientes piezas y herramientas disponibles antes de instalar una fuente de alimentación de CC:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Las terminales suministradas para el JNP10K-PWR-DC3 (Panduit LCD4-14A-L para lengüetas rectas, LCD-4-14AH-L para orejetas de 45° o equivalente) y dimensionadas para cables de fuente de alimentación de 4 AWG (21,1 mm²). Le recomendamos que instale aislamiento de tubos termorretráctiles alrededor de la sección arrugada de los cables de alimentación y las orejetas (consulte el paso 9).

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Destornilladores Phillips (+), números 1 y 2

    • Multímetro

La fuente de alimentación JNP10K-PWR-DC3 en un chasis PTX10008 es una unidad extraíble en caliente e insertable en caliente reemplazable en el campo (FRU). Puede instalar hasta tres fuentes de alimentación en la parte trasera a lo largo del lado izquierdo del chasis.

Para instalar una fuente de alimentación JNP10K-PWR-DC3 en un PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Un punto ESD está situado junto al terminal de puesta a tierra de protección y debajo de la PSU 2 en la parte posterior del PTX10008 (véase la figura 48).
    Figura 48: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Retire la fuente de alimentación de su bolsa sin tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura.
  3. Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.
  4. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). Este interruptor apaga el voltaje de salida; no interrumpe DC.
  5. Retire la cubierta plástica del cable de los terminales de entrada de alimentación utilizando el destornillador Phillips (+), número 2, para aflojar los tornillos (véase la figura 49).
    Figura 49: Retire la cubierta plástica del cable de una fuente de alimentación JNP10K-PWR-DC3 Remove the Plastic Cable Cover on a JNP10K-PWR-DC3 Power Supply
  6. Retire las tuercas de cada terminal de entrada de alimentación de CC utilizando el de 13/32 pulgadas. (10 mm) destornillador de tuerca o llave de enchufe.
  7. Asegúrese de que el disyuntor de la fuente de alimentación esté abierto de modo que el voltaje a través de los cables del cable de la fuente de alimentación de CC sea de 0 V. Asegúrese también de que los cables no se activen mientras conecta la alimentación de CC.
  8. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC de -48 V y RTN a tierra del chasis.

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (-) y se instalará en el terminal de entrada de alimentación de CC de -48 V (entrada).

    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC RTN (retorno).

    La fuente de alimentación JNP10K-PWR-DC3 equivale a cuatro fuentes de alimentación en una sola carcasa. Cada JNP10K-PWR-DC3 tiene cuatro conjuntos independientes de terminales de entrada de alimentación de CC:

    • Entrada A0: RTN -48 V/-60 V

    • Entrada B0: RTN -48 V/-60 V

    • Entrada A1: RTN -48 V/-60 V

    • Entrada B1: RTN -48 V/-60 V

    Recomendamos la redundancia de origen (fuente A y fuente B) a todas las entradas para garantizar la confiabilidad del sistema. Si no hay dos fuentes de alimentación disponibles, utilice dos fuentes de alimentación de la misma fuente para proporcionar confiabilidad en la distribución de energía. Dos feeds significan dos rutas de distribución de energía independientes desde la fuente hasta el sistema. Ver Figura 50.

    Figura 50: Marcado de terminal de entrada JNP10K-PWR-DC3 JNP10K-PWR-DC3 Input Terminal Marking
    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC.
  9. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.
    Para instalar tubos termorretráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

    La Figura 51 muestra los pasos para instalar tubos termorretráctiles.

    Nota: No sobrecaliente el tubo.
    Figura 51: Cómo instalar tubos termorretráctiles How to Install Heat-Shrink Tubing
  10. Instale cada orejeta del cable de alimentación en el terminal de entrada de alimentación de CC correspondiente, asegurando cada orejeta del cable con la tuerca (consulte la figura 52 y la figura 53). Aplicar entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de par a cada tuerca. (Utilice el 13/32 in. (10 mm) destornillador de tuerca u llave de enchufe)

    1. Asegure cada lengüeta positiva (+) del cable de alimentación de fuente de CC al terminal de entrada de alimentación de CC RTN (retorno).

    2. Asegure cada lengüeta de cable de alimentación de fuente de CC negativa (–) al terminal de entrada de alimentación de CC de –48 V (entrada).

    Figura 52: Conecte los cables de la fuente de alimentación de CC a una fuente de alimentación JNP10K-PWR-DC3 (INP-A1) Connect the DC Power Source Cables to a JNP10K-PWR-DC3 Power Supply (INP-A1)
    Figura 53: Conecte los cables de la fuente de alimentación de CC a una fuente de alimentación JNP10K-PWR-DC2 (INP-A0) Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supply (INP-A0)
  11. Instale la cubierta plástica del cable sobre cada juego de cables de alimentación y apriete los tornillos utilizando el destornillador Phillips (+), número 2.
  12. Si la ranura de la fuente de alimentación del chasis tiene un panel de cubierta, inserte los dedos pulgar e índice en los orificios para los dedos, apriete y saque la tapa de la ranura. Guarde el panel de cubierta para usarlo más tarde (véase la figura 54).
    Figura 54: Extracción del panel de cubierta de la fuente de alimentación en un PTX10008 Removing the Power Supply Cover Panel on a PTX10008
  13. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 1.
  14. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
  15. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación situada en la parte posterior del enrutador. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. (Ver Figura 55).
  16. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  17. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con el destornillador Phillips (+), número 1. Cuando el tornillo cautivo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
    Figura 55: Instalación de un JNP10K-PWR-DC3 en un PTX10008 Install a JNP10K-PWR-DC3 in a PTX10008
    1
    —

    Pestillo de bloqueo
    número arábigo
    —

    Apriete el tornillo cautivo (en el sentido de las agujas del reloj)
  18. Enrute los cables INP0 a una fuente de alimentación e INP1 a otra fuente de alimentación. La carga JNP10K-PWR-DC3 se equilibra internamente al compartir energía cuando la alimentación disminuye en una entrada.
    Figura 56: Equilibrio de carga adecuado para los cables de alimentación JNP10K-PWR-DC3 en PTX10008 Proper Load Balancing for JNP10K-PWR-DC3 Power Cables on PTX10008
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  19. Configure los cinco interruptores DIP para indicar el número de fuentes de entrada y para indicar alta o baja potencia (consulte la Tabla 4 y la Figura 57).

    Establezca los cuatro interruptores de habilitación en la posición de encendido cuando utilice ambas entradas de origen. Establezca la fuente no utilizada en la posición de desactivación cuando la redundancia de origen no esté en uso. El LED se vuelve rojo e indica un error si una entrada de fuente no está en uso y el interruptor de habilitación está encendido.

    Tabla 4: Ajuste de los conmutadores DIP JNP10K-PWR-DC3

    Interruptor

    Estado

    Descripción

    0

    En

    A0 está presente.

    Apagado

    A0 no está presente.

    1

    En

    A1 está presente.

    Apagado

    A1 no está presente.

    2

    En

    B0 está presente.

    Apagado

    B0 no está presente.

    3

    En

    B1 está presente.

    Apagado

    B1 no está presente.

    4

    En

    Habilitado para alimentación de alta potencia (80 A).

    Apagado

    Habilitado para alimentación de baja potencia (60 A).
    Figura 57: Configuración de los conmutadores DIP para la fuente Setting the DIP Switches for the Power Source de alimentación
    1
    —

    Conmutadores DIP



    Para obtener más información sobre la configuración del conmutador DIP, consulte la Tabla 5.

  20. Verifique que los LED de entrada A0, A1, B0 y B1 en la placa frontal de la fuente de alimentación estén encendidos y encendidos de manera constante.
  21. Presione el interruptor de encendido hasta la posición de encendido (|).

Quitar una fuente de alimentación JNP10K-PWR-DC3

Antes de quitar una fuente de alimentación de CC del enrutador:

  • Revise cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de que las siguientes piezas y herramientas estén disponibles antes de quitar una fuente de alimentación JNP10K-PWR-DC3:

    • Guantes protectores contra el calor que pueden soportar temperaturas de 158 °F a 176 °F (70 °C a 80 °C)

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), números 1 y 2

    • 13/32 pulgadas (10 mm) destornillador de tuerca o llave de zócalo

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

CAUTELA:

Una fuente de alimentación JNP10K-PWR-DC3 en funcionamiento puede alcanzar temperaturas de 158 °F a 176 °F (70 °C a 80 °C) cuando el equipo está encendido. Para evitar lesiones, no toque una fuente de alimentación en marcha con las manos desnudas.
CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF y PTX10008 planificación de energía para la estructura del conmutador JNP10008-SF3.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación rápidamente o instale un módulo de alimentación en blanco activo (ABPM) sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-DC3 de un enrutador PTX10008:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Un punto ESD está situado junto al terminal de puesta a tierra de protección y debajo de la PSU 5 en la parte posterior del PTX10008 (véase la figura 58).
    Figura 58: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V.
  3. Asegúrese de que el interruptor negro de salida de la fuente de alimentación esté ajustado a la posición de espera.
  4. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj con el destornillador Phillips (+), número 1. Véase la figura 59.
    Figura 59: Retire una fuente de alimentación JNP10K-PWR-DC3 de un PTX10008 Remove a JNP10K-PWR-DC3 Power Supply from an PTX10008
    1
    —

    Aflojar el tornillo cautivo (en sentido contrario a las agujas del reloj)
    número arábigo
    —

    Cierre de liberación
  5. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar dañar el chasis. Consulte la figura 60.
    Figura 60: Eyector Open Power Supply Ejector de fuente de alimentación abierto
  6. Use guantes resistentes al calor para proteger sus manos de la fuente de alimentación caliente.
  7. Coloque una mano enguantada debajo de la fuente de alimentación para sostenerla sin tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
  8. Si no va a reemplazar la fuente de alimentación, instale el ABPM sobre la ranura.
    Nota: No ejecute el chasis sin una fuente de alimentación o ABPM en su lugar.

    Para instalar el ABPM:

    1. Inserte el pulgar y el índice en los orificios para los dedos del ABPM.
    2. Apriete para retraer los pestillos del resorte.
    3. Coloque el ABPM en la ranura.
  9. Desenrosque el tornillo de la cubierta plástica del cable que protege los pernos del terminal de entrada. Gire el tornillo en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 2.
  10. Desenrosque las tuercas en sentido contrario a las agujas del reloj, utilizando las 13/32 pulgadas. (10 mm) destornillador de tuerca u llave de zócalo, desde los pernos del terminal de entrada.
  11. Retire las lengüetas de los pernos del terminal de entrada.

Instalar una fuente de alimentación JNP10K-PWR-AC3H

CAUTELA:

Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción. La única vez que se le permite tener dos modelos ejecutándose simultáneamente en un sistema es cuando está en el proceso de intercambiar en caliente todas las fuentes de alimentación JNP10K-PWR-AC/JNP10K-PWR-AC2 con fuentes de alimentación JNP10K-PWR-AC3H.
Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-AC3H en funcionamiento del chasis. La fuente de alimentación puede alcanzar temperaturas de 158 °F a 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Antes de instalar una fuente de alimentación JNP10K-PWR-AC3H en el chasis:

  • Asegúrese de haber seguido todas las advertencias y precauciones de seguridad.

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de apagado (O). Asegúrese de que tiene las siguientes piezas y herramientas disponibles para instalar la fuente de alimentación JNP10K-PWR-AC3H:

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Cables de alimentación adecuados a su ubicación geográfica (para instalaciones de baja tensión) o amperaje de entrada (para instalaciones de alta tensión). Consulte PTX10004 especificaciones del cable de alimentación.

Para instalar una fuente de alimentación JNP10K-PWR-AC3H en un PTX10004:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 2 en la parte posterior del PTX10004 (véase la figura 61).
    Figura 61: Punto ESD en la parte posterior del PTX10008 ESD Point on the Rear of the PTX10008
    1
    —

    Punto ESD


  2. Teniendo cuidado de no tocar las conexiones de la fuente de alimentación; retire la fuente de alimentación de su bolsa.
  3. Asegúrese de que el interruptor de alimentación esté ajustado en la posición de espera (O). En la posición de espera, el interruptor apaga el voltaje de salida y no causa interrupción en la alimentación de entrada.
  4. Desenrosque el tornillo cautivo girándolo en sentido contrario a las agujas del reloj con el destornillador Phillips (+), número 1.
  5. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
    Nota:

    Puede instalar las fuentes de alimentación en cualquier ranura etiquetada como PSU 0 a PSU 5 (de arriba a abajo) en un PTX10008.
  6. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en la parte posterior del sistema. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté al ras con cualquier placa frontal o cubierta de fuente de alimentación adyacente (consulte la figura 62).
    Figura 62: Instalación de un JNP10K-PWR-AC3H Install a JNP10K-PWR-AC3H
  7. Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté colocado dentro del orificio correspondiente en la placa frontal.
  8. Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj utilizando el destornillador Phillips (+), número 1. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.
  9. Conecte cada cable de alimentación a una fuente de alimentación dedicada (A0, B0, A1 y B1). El JNP10K-PWR-AC3H solo requiere que cada fuente de alimentación esté conectada a una fuente independiente. Hay dos tipos de cables que pueden conectar la fuente de alimentación a la fuente de alimentación: uno usa un cable de alimentación recto y el otro usa un cable de alimentación en ángulo recto (RA). Puede utilizar el cable de alimentación recto o RA para conectar la fuente de alimentación a la fuente de alimentación. Los enchufes y receptáculos del cable de alimentación para la fuente de alimentación JNP10K-PWR-AC3H utilizan el sistema de conectores SAFE-D-Grid. Los conectores SAFE-D-GRID tienen un sistema de enganche incorporado, que asegura el cable de alimentación a la fuente de alimentación.
    1. Al instalar los cables de alimentación en ángulo recto, primero se debe conectar la columna izquierda de entradas (A0 y B0). Ver Figura 17.
      Figura 63: Enchufes en ángulo recto para entradas A0 y B0 de AC3H Right Angle Plugs for A0 and B0 Inputs of AC3H
    2. A continuación, conecte la columna derecha de las entradas A1 y/o B1. Véase la figura 64.
      Figura 64: Enchufes de ángulo recto para entradas A1 y B1 de AC3H Right Angle Plugs for A1 and B1 Inputs of AC3H
    1. Si desea utilizar cables de alimentación rectos, puede conectar los cables de alimentación rectos en cualquier orden. Ver Figura 19
      Figura 65: Conexión de cables de alimentación rectos a AC3H Connecting Straight Power Cords to AC3H
    Nota:

    La instalación del deflector es opcional y solo debe usarse cuando desee redirigir el flujo de aire desde el lado izquierdo de la fuente de alimentación a la parte posterior del enrutador. Esto asegura el cumplimiento de los NEB.

    El deflector debe instalarse antes de insertar la fuente de alimentación en el enrutador. Véase la figura 66.
    Figura 66: Instalación de Baffle en JNPR10K-PWR-AC3H Installing Baffle in JNPR10K-PWR-AC3H
  10. Para cada cable de alimentación, inserte el extremo del cable con conector C21 en la fuente de alimentación JNP10K-PWR-AC3H. Utilice los retenedores para mantener el cable de alimentación en su lugar en la fuente de alimentación. Véase la figura 67.
    Figura 67: Instalación de un JNPR10K-PWR-AC3H usando cables de alimentación RA con deflector Installing a JNPR10K-PWR-AC3H using RA Power Cords with Baffle
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del enrutador ni cubran donde las personas puedan tropezar con ellos.
  11. Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición Activado (|).
  12. Configure los cinco conmutadores DIP para configurar las entradas y si la fuente de alimentación funciona a 3000 W, 6000 W o 7800 W. Véase el cuadro 5.
    Tabla 5: Configuración del conmutador DIP para la fuente de alimentación JNP10K-PWR-AC3H

    INP-A0 (Conmutador 0)

    INP-A1 (Conmutador 1)

    INP-B0 (Conmutador 2)

    INP-B1 (Conmutador 3)

    Conmutador 4 (entrada alta 20 A/entrada baja 15 A)

    Potencia de salida

    15-A

    Apagado

    Apagado

    Apagado

    En

    Desactivado (15 A)

    2300 W

    Apagado

    Apagado

    En

    Apagado

    Desactivado (15 A)

    2300 W

    Apagado

    Apagado

    En

    En

    Desactivado (15 A)

    4600 W

    Apagado

    En

    Apagado

    Apagado

    Desactivado (15 A)

    2300 W

    Apagado

    En

    Apagado

    En

    Desactivado (15 A)

    4600 W

    Apagado

    En

    En

    En

    Desactivado (15 A)

    6900 W

    Apagado

    En

    En

    Apagado

    Desactivado (15 A)

    4600 W

    En

    Apagado

    Apagado

    Apagado

    Desactivado (15 A)

    2300 W

    En

    Apagado

    Apagado

    En

    Desactivado (15 A)

    4600 W

    En

    Apagado

    En

    Apagado

    Desactivado (15 A)

    4600 W

    En

    Apagado

    En

    En

    Desactivado (15 A)

    6900 W

    En

    En

    Apagado

    Apagado

    Desactivado (15 A)

    4600 W

    En

    En

    Apagado

    En

    Desactivado (15 A)

    6900 W

    En

    En

    En

    Apagado

    Desactivado (15 A)

    6900 W

    En

    En

    En

    En

    Desactivado (15 A)

    7800 W

    20-A

    Apagado

    Apagado

    Apagado

    En

    Activado (20 A)

    3000 W

    Apagado

    Apagado

    En

    Apagado

    Activado (20 A)

    3000 W

    Apagado

    Apagado

    En

    En

    Activado (20 A)

    6000 W

    Apagado

    En

    Apagado

    Apagado

    Activado (20 A)

    3000 W

    Apagado

    En

    Apagado

    En

    Activado (20 A)

    6000 W

    Apagado

    En

    En

    Apagado

    Activado (20 A)

    6000 W

    Apagado

    En

    En

    En

    Activado (20 A)

    7800 W

    En

    Apagado

    Apagado

    Apagado

    Activado (20 A)

    3000 W

    En

    Apagado

    Apagado

    En

    Activado (20 A)

    6000 W

    En

    Apagado

    En

    Apagado

    Activado (20 A)

    6000 W

    En

    Apagado

    En

    En

    Activado (20 A)

    7800 W

    En

    En

    Apagado

    Apagado

    Activado (20 A)

    6000 W

    En

    En

    Apagado

    En

    Activado (20 A)

    7800 W

    En

    En

    En

    Apagado

    Activado (20 A)

    7800 W

    En

    En

    En

    En

    Activado (20 A)

    7800 W
  13. Si la toma de corriente de CA tiene un interruptor de alimentación, apáguelo antes de enchufar el cable de alimentación de CA a la toma de corriente.
  14. Verifique que los LED INP A0, INP A1, INP B0 e INP B1 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de forma constante.
  15. Presione el interruptor de encendido hasta la posición On (|).

Retire una fuente de alimentación JNP10K-PWR-AC3H

Antes de quitar una fuente de alimentación JNP10K-PWR-AC3H del chasis:

  • Asegúrese de entender cómo prevenir el daño de ESD. Consulte Prevención de daños por descarga electrostática.

  • Asegúrese de tener disponibles las siguientes piezas y herramientas:

    • Guantes protectores contra el calor capaces de soportar temperaturas de 158 °F (70 °C)

    • Correa de puesta a tierra para descarga electrostática (ESD)

    • Destornillador Phillips (+), número 1

    • Fuente de alimentación de reemplazo o una cubierta para la ranura de la fuente de alimentación

Advertencia:

Protéjase de quemaduras graves usando guantes protectores contra el calor cuando retire una fuente de alimentación JNP10K-PWR-AC3H del chasis. Estas fuentes de alimentación pueden alcanzar temperaturas entre 158 °F y 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.
CAUTELA:

Antes de quitar una fuente de alimentación, asegúrese de que tiene fuentes de alimentación suficientes para alimentar el enrutador que queda en el chasis. Consulte Requisitos de alimentación para componentes PTX10004.
CAUTELA:

No deje la ranura de la fuente de alimentación vacía durante mucho tiempo mientras el router esté operativo. Reemplace la fuente de alimentación inmediatamente o instale un ABPM o una cubierta sobre la ranura vacía.

Para quitar una fuente de alimentación JNP10K-PWR-AC3H de un enrutador PTX10004:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD situado junto al terminal de puesta a tierra de protección y debajo de la fuente de alimentación 2 en la parte posterior del PTX10004 (véase la figura 68).
    Figura 68: Punto ESD en la parte posterior del PTX10008 con HVAC/DC
    1
    —

    Punto ESD


  2. Gire el interruptor de alimentación (|) situado junto a la entrada del aparato de la fuente de alimentación hasta la posición de espera (O).
  3. Si las tomas de corriente de CA tienen un interruptor de alimentación, configúrelas en la posición de apagado (O).
  4. Retire los retenedores con un destornillador Philips #1 y desconecte los cables de alimentación de la fuente de alimentación.
    Figura 69: Retire los cables de alimentación de la fuente de alimentación JNP10K-PWR-AC3H Detach the Power Cords from JNP10K-PWR-AC3H Power Supply
  5. Desenrosque y retire los retenedores, retire el cable de alimentación de la fuente de alimentación y desconecte los conectores IEC320-C21 de cada entrada en la placa frontal de la fuente de alimentación JNP10K-PWR-AC3H.
  6. Desenrosque el tornillo cautivo en sentido contrario a las agujas del reloj utilizando el destornillador Phillips (+), número 1. Véase la figura 70.
    Nota:

    Asegúrese de que el eyector esté completamente abierto para evitar rayar el chasis.

    Figura 70: Retire una fuente de alimentación JNP10K-PWR-AC3H de un PTX10008 Remove a JNP10K-PWR-AC3H Power Supply from a PTX10008
  7. Gire el tornillo cautivo lejos de la placa frontal de la fuente de alimentación para liberar el pestillo.
  8. Use guantes de protección térmica antes de retirar la fuente de alimentación del chasis.
  9. Teniendo cuidado de no tocar las conexiones de salida de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, coloque una mano enguantada debajo de la fuente de alimentación para soportarla. Agarre el mango de la fuente de alimentación con la otra mano y saque la fuente de alimentación completamente del chasis.
    CAUTELA:

    No golpee las conexiones de salida. Si la conexión golpea un objeto sólido, podría dañar la fuente de alimentación.
  10. Coloque la fuente de alimentación JNP10K-PWR-AC3H sobre una superficie antiestática para que se enfríe completamente antes de colocar la fuente de alimentación en una bolsa antiestática para su almacenamiento.
  11. Instale la fuente de alimentación de repuesto JNP10K-PWR-AC3H.
    CAUTELA:

    Utilice el mismo tipo de fuente de alimentación en todas las ranuras. No mezcle modelos de fuentes de alimentación en un chasis de producción.

Documentación relacionada
