Desembale el enrutador MX10004

Descomprima el enrutador con las herramientas recomendadas y siguiendo el procedimiento recomendado.

Desembalar el palet de envío MX10004

Reúna las siguientes herramientas y piezas para desempacar el Juniper Networks MX10004 enrutador:

  • Destornillador Phillips (+), número 2

  • 1/2 pulg. o llave de tubo o de boca de 13 mm para quitar los pernos del soporte de la paleta de envío

  • Un cúter o un cuchillo de embalaje para cortar las correas de nailon y la cinta adhesiva que sellan la caja y las cajas

  • Paneles en blanco para cubrir cualquier ranura no ocupada por un componente

Después de preparar el sitio de instalación como se describe en la tabla 1, puede descomprimir el enrutador.

El chasis enrutador MX10004 es una estructura rígida de chapa metálica que aloja los componentes de hardware. El chasis se envía en una caja de cartón que tiene una base de paleta de madera de dos capas con amortiguación de espuma entre las capas. El chasis del enrutador está atornillado a la base de la paleta. La caja también contiene una caja de accesorios y un kit de montaje en bastidor.

Nota:

El chasis está bien protegido dentro de la caja de envío. Guárdelo seguro en su embalaje hasta que esté listo para comenzar la instalación.

El remitente tiene la opción de enviar el panel frontal por separado o enviarlo junto con el chasis. Si el panel frontal llega con el chasis, deje a un lado la caja del panel frontal hasta que esté listo para verificar el contenido del pedido. Vea la Figura 1.

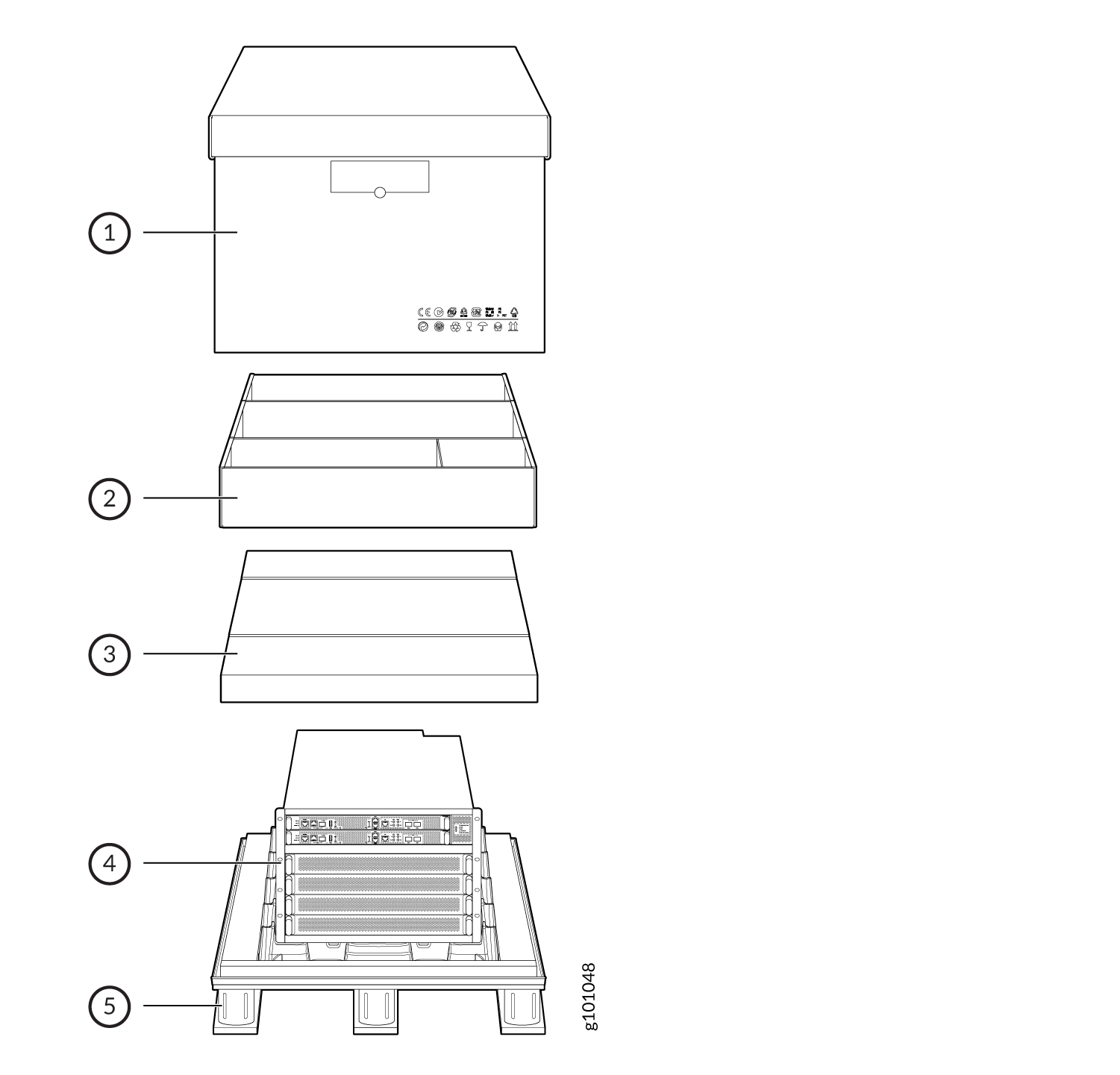

Figura 1: Caja de envío y caja Shipping Crate and Accessory Box de accesorios
1
—

Caja de envío de cartón
4
—

MX10004 chasis
número arábigo
—

Caja de accesorios de cartón
5
—

Palet de madera
3
—

Cubierta de espuma



Para desembalar el chasis:

  1. Mueva la caja de envío a un área de preparación lo más cerca posible del sitio de instalación. Mientras el chasis está atornillado a la paleta, puede usar una carretilla elevadora o una transpaleta para mover la caja de envío. Asegúrese de que haya suficiente espacio para quitar los componentes del chasis.
  2. Coloque la caja de envío con las flechas apuntando hacia arriba.
  3. Use el cortador de cajas para cortar las correas de nailon que aseguran la caja de envío a la paleta.
  4. Levante la caja de envío del chasis.
  5. Retire la caja de accesorios de cartón.
  6. Retire el acolchado de espuma de la parte superior de la caja.
  7. Retire la cubierta de plástico del chasis del enrutador.
  8. Utilice un elevador mecánico para levantar el chasis del palé de envío. De lo contrario, descargue todos los componentes, excepto el controlador de la bandeja del ventilador, y levante manualmente el chasis de la paleta de envío. Vea la Figura 2 y monte el enrutador Juniper Networks MX10004 con el kit de montaje de bastidor JNP10004-RMK-4POST.

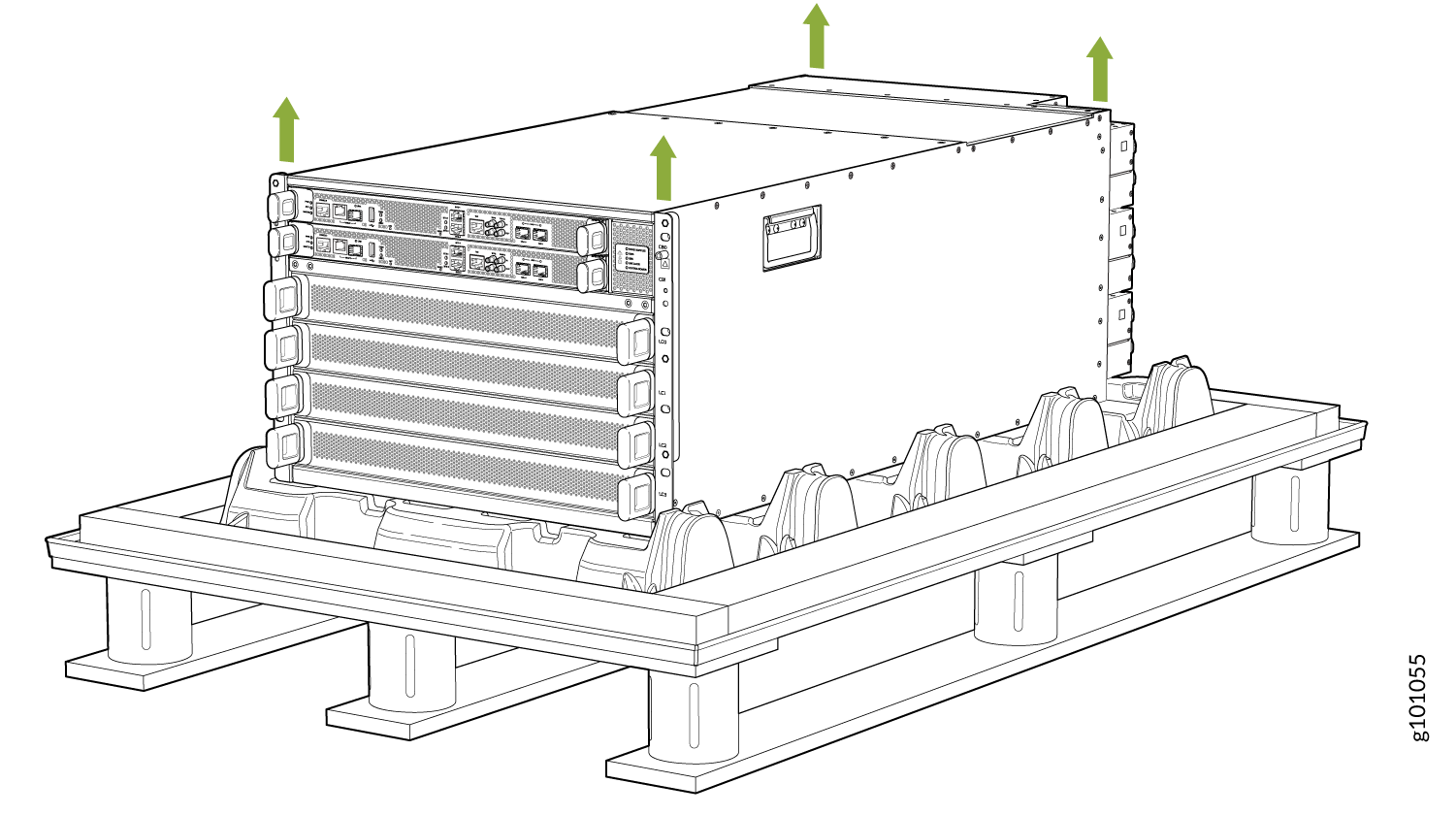

    Figura 2: Levante el chasis de la paleta Lift the Chassis Off the Pallet
    Nota:

    El chasis tiene dos asas que están diseñadas para un posicionamiento sutil del chasis. No levante el chasis por las asas.
  9. Desembale la caja de accesorios y coloque el contenido para que esté listo para usar.
  10. Verifique que su pedido incluya todas las piezas adecuadas. Consulte Comparar el orden del enrutador MX10004 con la lista de empaque y MX10004 componentes y configuraciones para obtener información sobre las configuraciones básicas y las configuraciones redundantes.
  11. Guarde la caja de envío y los materiales de embalaje para mover o enviar el enrutador más adelante.

Desembale tarjetas de línea, placas de control de enrutamiento y placas de estructura de conmutación para el enrutador MX10004

Antes de descomprimir un componente del Juniper Networks MX10004 enrutador:

Las tarjetas de línea, la tarjeta de control de enrutamiento adicional (RCB) y el borde de la estructura de conmutación (SFB) son unidades reemplazables en campo (FRU) que se envían por separado del chasis del enrutador. Las carcasas de los RCB y las tarjetas de línea son estructuras rígidas de chapa metálica que albergan la electrónica. Los SFB tienen una placa de circuito impreso (PCB) expuesta en un lado y chapa metálica en el otro. Todos estos componentes se envían en una caja de cartón, asegurada con material de embalaje.

CAUTELA:

Los componentes están bien protegidos dentro de la caja de envío. Mantenga los componentes protegidos dentro de su embalaje hasta que esté listo para instalarlos en el chasis del enrutador.

Para descomprimir un RCB, un SFB o una tarjeta de línea:

  1. Mueva la caja de envío a un área de preparación lo más cerca posible del sitio de instalación.
  2. Coloque la caja de modo que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.
  4. Extraiga el material de embalaje que mantiene el componente en su lugar.
  5. Retire el componente de la bolsa antiestática.
  6. Guarde la caja de envío y los materiales de embalaje para mover o enviar las tarjetas RCB, SFB o de línea más tarde.

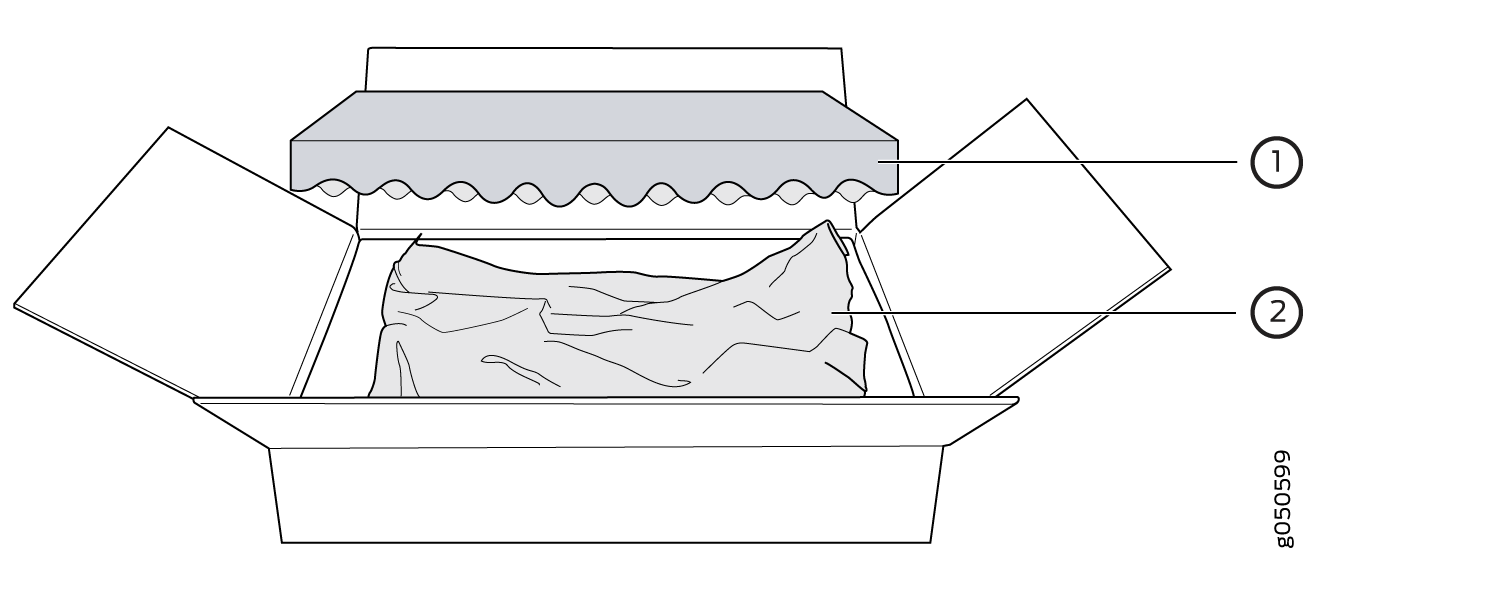

Figura 3: Desempaquetar una tarjeta de Unpack a Line Card línea
1
—

Material de embalaje de espuma
número arábigo
—

Embalaje de papel y bolsa antiestática

Compare el orden del enrutador MX10004 con la lista de empaque

El envío de Juniper Networks MX10004 enrutador chasis incluye una lista de empaque. Compruebe las piezas que recibe en la caja de envío con los artículos de la lista de embalaje. La lista de empaque especifica el número de pieza y la descripción de cada pieza en su pedido.

Si falta alguna pieza de la lista de empaque, comuníquese con su representante de servicio al cliente o con el servicio de atención al cliente de Juniper Networks desde EE. UU. o Canadá por teléfono al 1-888-314-5822. Para conocer las opciones de marcación internacional o marcación directa en países sin números gratuitos, consulte https://www.juniper.net/support/requesting-support.html.

Los elementos que se envían por separado del chasis son:

  • Tarjetas de línea.

  • Kit de puerta delantera de chasis (JNP10004-FRNT-PNL) o JNP10004-FRPNL1 con filtro de aire.

    Nota:

    El kit es una pieza de repuesto y se puede enviar con el chasis o por separado.

  • Kit de administración de cables (JLC-CBL-MGMT-KIT).

Para comparar el pedido de venta y la lista de empaque con el contenido de la caja de envío del chasis:

  1. Determine la configuración. Consulte MX10004 componentes y configuraciones. Las piezas enviadas dependen de la configuración que solicite.
  2. Compare la lista de empaque que acompaña al chasis con el orden de configuración:

    • Para obtener órdenes de configuración de MX10004-BASE, consulte la Tabla 1.

    • Para obtener órdenes de configuración MX10004-3F-BASE, consulte la Tabla 2.

    • Para obtener órdenes de configuración MX10004-PREMIUM, consulte la Tabla 3.

    • Para obtener órdenes de configuración MX10004-4F-PREM, consulte la Tabla 4.

    Tabla 1: Orden de configuración de MX10004-BASE

    Componente

    MX10004 cantidad

    Chasis, incluido el bus de alimentación (JNP10004-CHAS)

    1

    tarjeta de control de enrutamiento (RCB) (JNP10K-RE1, JNP10K-RE1-LT, JNP10K-RE1-128, JNP10K-RE3, JNP10K-RE3-LT, JNP10K-RE3-256 o JNP10K-RE3LT256)

    1

    Portada de RCB (JNP10K-RE-BLNK)

    1

    Controladores de bandeja de ventilador (JNP10004-FTC2 o JNP10004-FTC3)

    2

    Bandejas de ventilador (JNP10004-FAN2 o JNP10004-FAN3)

    2

    Fuentes de alimentación:

    • JNP10K-PWR-AC3

    • JNP10K-PWR-AC2

    • JNP10K-PWR-DC3

    • JNP10K-PWR-DC2

    • JNP10K-PWR-AC3H

    2

    Panel de cubierta en blanco de la fuente de alimentación (JNP10K-PWR-BLNK)

    1

    Placa estructura conmutador (SFB) (JNP10004-SF2)

    5

    Cubierta de SFB (JNP10004-SF-BLNK)

    1

    Panel de cubierta en blanco de tarjeta de línea (JNP10K-LC-BLNK)

    4

    Kit de accesorios (ver Tabla 5)

    1

    Kit de montaje en bastidor (consulte la tabla 6)

    1

    Kit de panel frontal (consulte la Tabla 7 o la Tabla 8)

    1

    Documentación Tarjeta de hoja de ruta

    1

    Tabla 2: Orden de configuración MX10004-3F-BASE

    Componente

    MX10004 cantidad

    Chasis, incluido el bus de alimentación (JNP10004-CHAS)

    1

    tarjeta de control de enrutamiento (RCB) (JNP10K-RE1, JNP10K-RE1-LT, JNP10K-RE1-128, JNP10K-RE3, JNP10K-RE3-LT, JNP10K-RE3-256 o JNP10K-RE3LT256)

    1

    Portada de RCB (JNP10K-RE-BLNK)

    1

    Controladores de bandeja de ventilador (JNP10004-FTC2 o JNP10004-FTC3)

    2

    Bandejas de ventilador (JNP10004-FAN2 o JNP10004-FAN3)

    2

    Fuentes de alimentación:

    • JNP10K-PWR-AC3

    • JNP10K-PWR-AC2

    • JNP10K-PWR-DC3

    • JNP10K-PWR-DC2

    • JNP10K-PWR-AC3H

    2

    Panel de cubierta en blanco de la fuente de alimentación (JNP10K-PWR-BLNK)

    1

    Placa estructura conmutador (SFB) (JNP10004-SF2)

    3

    Cubierta de SFB (JNP10004-SF-BLNK)

    3

    Panel de cubierta en blanco de tarjeta de línea (JNP10K-LC-BLNK)

    4

    Kit de accesorios (ver Tabla 5)

    1

    Kit de montaje en bastidor (consulte la tabla 6)

    1

    Kit de panel frontal (consulte la Tabla 7 o la Tabla 8)

    1

    Documentación Tarjeta de hoja de ruta

    1

    Tabla 3: Orden de configuración MX10004-PREMIUM

    Componente

    MX10004 cantidad

    Chasis, incluido el bus de alimentación (JNP10004-CHAS)

    1

    tarjeta de control de enrutamiento (RCB) (JNP10K-RE1, JNP10K-RE1-LT, JNP10K-RE1-128, JNP10K-RE3, JNP10K-RE3-LT, JNP10K-RE3-256 o JNP10K-RE3LT256)

    2

    Controladores de bandeja de ventilador (JNP10004-FTC2 o JNP10004-FTC3)

    2

    Bandejas de ventilador (JNP10004-FAN2 o JNP10004-FAN3)

    2

    Fuentes de alimentación:

    • JNP10K-PWR-AC3

    • JNP10K-PWR-AC2

    • JNP10K-PWR-DC3

    • JNP10K-PWR-DC2

    • JNP10K-PWR-AC3H

    3

    Placa estructura conmutador (SFB) (JNP10004-SF2)

    6

    Panel de cubierta en blanco de tarjeta de línea (JNP10K-LC-BLNK)

    4

    Kit de accesorios (ver Tabla 5)

    1

    Kit de montaje en bastidor (consulte la tabla 6)

    1

    Kit de panel frontal (consulte la Tabla 7 o la Tabla 8)

    1

    Documentación Tarjeta de hoja de ruta

    1

    Tabla 4: Orden de configuración MX10004-4F-PREM

    Componente

    MX10004 cantidad

    Chasis, incluido el bus de alimentación (JNP10004-CHAS)

    1

    tarjeta de control de enrutamiento (RCB) (JNP10K-RE1, JNP10K-RE1-LT, JNP10K-RE1-128, JNP10K-RE3, JNP10K-RE3-LT, JNP10K-RE3-256 o JNP10K-RE3LT256)

    2

    Controladores de bandeja de ventilador (JNP10004-FTC2 o JNP10004-FTC3)

    2

    Bandejas de ventilador (JNP10004-FAN2 o JNP10004-FAN3)

    2

    Fuentes de alimentación:

    • JNP10K-PWR-AC3

    • JNP10K-PWR-AC2

    • JNP10K-PWR-DC3

    • JNP10K-PWR-DC2

    • JNP10K-PWR-AC3H

    3

    Placa estructura conmutador (SFB) (JNP10004-SF2)

    4

    Cubierta de SFB (JNP10004-SF-BLNK)

    2

    Panel de cubierta en blanco de tarjeta de línea (JNP10K-LC-BLNK)

    4

    Kit de accesorios (ver Tabla 5)

    1

    Kit de montaje en bastidor (consulte la tabla 6)

    1

    Kit de panel frontal (consulte la Tabla 7 o la Tabla 8)

    1

    Documentación Tarjeta de hoja de ruta

    1
  3. Compare el contenido del kit de accesorios con la Tabla 5.
    Tabla 5: Kit de accesorios MX10004

    Componente

    Cantidad

    Configuraciones de CA

    Configuraciones de CD

    Tarjeta de garantía

    1

    1

    Acuerdo de licencia de usuario final (EULA)

    1

    1

    Muñequera de descarga electrostática (ESD) con cable

    1

    1

    Kit de medios (unidades flash y adaptador de tarjeta PCMCIA)

    Nota:

    Es posible que los paquetes de dispositivos de hardware enviados después de septiembre de 2025 no incluyan unidades flash USB de arranque. Si el paquete del dispositivo no incluye una unidad flash USB de arranque, le recomendamos que cree una unidad flash USB de arranque siguiendo las instrucciones proporcionadas en Prácticas recomendadas para actualizar o degradar desde un USB de arranque.

    Puede obtener una unidad flash USB de cualquier fuente comercial. La unidad flash USB debe tener:

    • Un mínimo de 16 GB de espacio de almacenamiento

    • Sin funciones de seguridad, como una partición de arranque con clave

    1

    1

    Orejera de tierra del chasis (2 agujeros, 10-32, 6 AWG)

    1

    1

    Clips de retención del cable de alimentación

    6

    –

    Terminales de CC (2 orificios, 10-32, 4 AWG)

    –

    Configuraciones PREMIUM = 24

    Configuraciones BASE = 16

    Bolsas antiestáticas

    4

    4
    Nota:

    Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita un tipo diferente de adaptador, puede pedir lo siguiente por separado:

    • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

    • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)

    • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

    Si desea usar un adaptador de RJ-45 a USB-A o de RJ-45 a USB-C, debe tener instalado en el PC el controlador de puerto COM virtual (VCP) X64 (64 bits). Consulte https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.
  4. Compare el contenido del kit de montaje de bastidor con la Tabla 6.
    Tabla 6: Kit de montaje de bastidor de MX10004

    Componente

    Cantidad

    Bandeja de montaje

    1

    Cuchillas de montaje

    2

    Restricción de seguridad

    1

    Tornillos Phillips de cabeza plana (8-32 x .375 pulg.)

    12
  5. Compare el contenido del kit de puerta delantera ESD con la Tabla 7 o la Tabla 8.
    Tabla 7: Kit de puerta delantera JNP10004-FRNT-PNL

    Componente

    Cantidad

    Puerta

    1
    Tabla 8: Kit de puerta delantera JNP10004-FRPNL1 con filtro de aire

    Componente

    Cantidad

    Puerta frontal con filtro de aire

    1

    Extensiones de mango de tarjeta de línea

    8

    Bandeja de cables

    4

    Sellos de cable

    3

Actualización de los datos de instalación de la base

CAUTELA:

Actualice los datos de la base de instalación si se produce alguna adición o cambio en la base de instalación o si se mueve la base de instalación. Juniper Networks no se hace responsable por no cumplir con el SLA de reemplazo de hardware para productos que no tienen datos de base de instalación precisos.

Actualice su base de instalación en https://supportportal.juniper.net/s/CreateCase .
