Conexión del EX4600 a la alimentación
Conexión a tierra a un conmutador EX4600
Para garantizar un funcionamiento correcto y cumplir con los requisitos de seguridad e interferencia electromagnética (EMI), debe conectar un conmutador EX4600 a tierra antes de conectar la alimentación al conmutador. Debe utilizar el terminal de conexión a tierra de protección en el chasis del conmutador para conectar el conmutador a tierra (consulte la figura 1).
Debe instalar el conmutador EX4600 en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra correctamente. Los conmutadores EX4600 tienen un terminal de conexión a tierra protector de dos orificios en el lado izquierdo del chasis. Los conmutadores EX4600 tienen un terminal de conexión a tierra protector de dos orificios en el lado izquierdo del chasis. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.
Asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el interruptor.
Monte el conmutador en el bastidor o gabinete antes de conectar la lengüeta de conexión a tierra al conmutador. Consulte Montaje de un conmutador EX4600 en un bastidor o gabinete.
Asegúrese de tener disponibles las piezas y herramientas enumeradas en la Tabla 1:
| Descripción del artículo | |
|---|---|
| Ubicación de la terminal de puesta a tierra | Lado izquierdo del chasis |
| Soporte de terminal de puesta a tierra protector | Este soporte se conecta al chasis del conmutador EX4600 a través del soporte de montaje frontal izquierdo, proporcionando un terminal de conexión a tierra protector para el conmutador. |
| Requisitos del cable de conexión a tierra | 14 AWG (2 mm²), cable mínimo de 90 °C, o según lo permita el código local, no se proporciona |
| Especificaciones de las lengüetas de puesta a tierra | Panduit LCD10-10A-L o equivalente, no se proporciona |
| Tornillos para asegurar la orejeta de conexión a tierra | Dos tornillos y arandelas SAE 10-32, no incluidos |
| Herramientas necesarias | Destornillador Phillips (+) número 2, no incluido Correa de puesta a tierra para descarga electrostática (ESD), no suministrada |
Para conectar tierra a un conmutador EX4600:
- Asegure la lengüeta de conexión a tierra al terminal de puesta a tierra de protección con las arandelas y los tornillos. Consulte la figura 1.

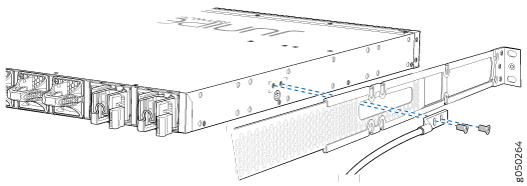

Figura 1: Conexión de un cable de conexión a tierra a un conmutador
EX4600
Ver también
Conexión de la alimentación de CA a un conmutador EX4600
Asegúrese de tener disponible un cable de alimentación adecuado para su ubicación geográfica para conectar la alimentación de CA al conmutador.
Antes de comenzar a conectar la alimentación de CA al conmutador:
Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).
Asegúrese de haber conectado el chasis del dispositivo a tierra a tierra.
PRECAUCIÓN:Para las instalaciones que requieren un conductor de conexión a tierra separado para el chasis, pídale a un electricista con licencia que complete esta conexión antes de conectar el conmutador a la alimentación. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conexión a tierra a un conmutador de la serie EX.
Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en un conmutador EX4600, consulte Instalación de una fuente de alimentación en un conmutador EX4600.
El EX4600 se envía de fábrica con dos fuentes de alimentación. Cada fuente de alimentación es una unidad reemplazable en campo (FRU) extraíble e insertable en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede instalar fuentes de alimentación de repuesto en las dos ranuras situadas junto a los módulos del ventilador sin apagar el conmutador ni interrumpir la función de conmutación.
Cada fuente de alimentación debe estar conectada a una toma de corriente dedicada.
Para conectar la alimentación de CA a un conmutador EX4600:
- Empuje el retenedor del cable de alimentación sobre el cable de alimentación (consulte la figura 2).

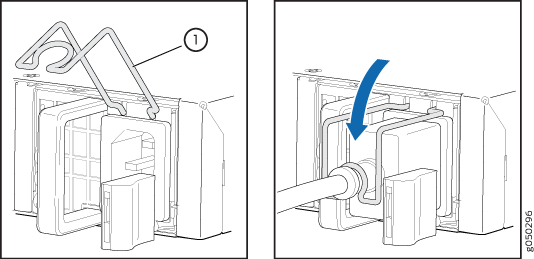

Figura 2: Conexión de un cable de alimentación de CA a una fuente de alimentación de CA en un conmutador
EX4600
1—Retenedor del cable de alimentación
Ver también
Conexión de corriente continua a un conmutador EX4600
Antes de empezar a conectar la alimentación de CC al conmutador:
Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).
Asegúrese de haber conectado el chasis del conmutador a tierra a tierra.
PRECAUCIÓN:Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el interruptor (por ejemplo, provocando un cortocircuito).
Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del conmutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conexión a tierra a un conmutador EX4600.
Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en un conmutador EX4600, consulte Instalación de una fuente de alimentación en un conmutador EX4600.
Asegúrese de tener disponibles las siguientes piezas y herramientas:
Cables de fuente de alimentación de CC (14–16 AWG) con lengüeta de anillo (Molex 190700069 o equivalente) (no incluido)
Destornillador Phillips (+), número 2 (no incluido)
Multímetro (no incluido)
El EX4600 se envía de fábrica con dos fuentes de alimentación. Cada fuente de alimentación es una unidad reemplazable en campo (FRU) extraíble e insertable en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede instalar fuentes de alimentación de repuesto en las dos ranuras situadas junto a los módulos del ventilador sin apagar el conmutador ni interrumpir la función de conmutación.
Los conmutadores EX4600 alimentados por CC están diseñados para instalarse únicamente en una ubicación de acceso restringido.
Los retornos de batería de la fuente de alimentación de CC deben conectarse como un retorno de CC aislado (CC-I).
Para conectar la alimentación de CC a un conmutador EX4600:
- Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.
Para instalar tubos termorretráctiles:
-
Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.
-
Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.
La figura 3 muestra los pasos para instalar tubos termorretráctiles.
Nota:No sobrecaliente el tubo.
Figura 3: Cómo instalar tubos termorretráctiles
-
- Conecte cada fuente de alimentación a las fuentes de alimentación. Asegure los cables de la fuente de alimentación a las fuentes de alimentación atornillando las orejetas de anillo unidas a los cables a los terminales apropiados utilizando el tornillo de los terminales (consulte la figura 4 y la figura 5 ).
El EX4600 está diseñado para funcionar con una fuente de alimentación de CC que tiene una sola entrada de alimentación no redundante. Para obtener redundancia de origen, se deben instalar dos fuentes de alimentación de CC en el EX4600; conecte la fuente (A) a una fuente de alimentación y conecte la fuente (B) a la segunda fuente de alimentación. Esta configuración proporciona la redundancia de alimentación A/B comúnmente implementada para el sistema.
El bloque de terminales de la fuente de alimentación tiene cuatro terminales etiquetados como V+, V+, V–, y V– para conectar cables de fuente de alimentación de CC etiquetados como positivos (+) y negativos (–). Los terminales V+ se desvían internamente juntos, al igual que los terminales V-.
PRECAUCIÓN:La conexión entre cada fuente de alimentación y la fuente de alimentación debe incluir un disyuntor automático.
No conecte dos fuentes a una sola fuente de alimentación, ya que hacerlo puede causar corriente circulante en los cables de alimentación siempre que haya alguna diferencia en el voltaje de las dos fuentes.
- Asegure la lengüeta del cable de fuente de alimentación de CC positivo (+) al terminal V+ de la fuente de alimentación de CC.
- Asegure la lengüeta del cable negativo (–) de la fuente de alimentación de CC al terminal V– de la fuente de alimentación de CC.
- Apriete los tornillos de los terminales de la fuente de alimentación hasta que queden ajustados con el destornillador. No apriete demasiado: aplique entre 5 in-lb (0,56 Nm) y 6 in-lb (0,68 Nm) de torque a los tornillos.
Figura 4: Placa frontal de la fuente de alimentación de CC para un conmutador
EX4600
1—Terminales de entrada negativa de derivación (-48V)
5—Punto de puesta a tierra de ESD
2—Terminales de entrada positiva de derivación (+RTN)
6—LED de falla
3—Bloque de terminales
7—LED de salida
4—Palanca eyector
8—LED de entrada
PRECAUCIÓN:Los terminales V+ se desvían internamente juntos, al igual que los terminales V-. El mismo terminal de polaridad se puede conectar entre sí desde la misma fuente para proporcionar una ruta de corriente adicional en un chasis de mayor potencia. No conecte los terminales a diferentes fuentes.

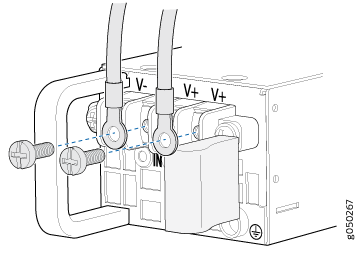

Figura 5: Fijación de las orejetas de anillo a los terminales de la fuente
de alimentación de CC EX4600
