옵티컬 전송 네트워크(OTN) 인터페이스는 옵티컬 전송 네트워크(OTN) 링크의 상태를 모니터링하기 위해 pre FEC(pre Forward Error Correction) BER(Bit Error Rate)를 사용합니다. 이 주제에서는 OTN 링크가 모니터링되는 방법과 장치에서 지원되는 FEC 모드에 대해 자세히 설명합니다.

개요

PTX 시리즈 패킷 전송 라우터의 옵티컬 인터페이스는 사전 전달 오류 수정(pre-FEC) BER(비트 오류율)을 사용하여 옵티컬 링크 상태 모니터링을 지원합니다. 다음 PIC는 사전 FEC BER 모니터링을 지원합니다.

P1-PTX-2-100G-WDM
P2-100GE-OTN
P1-PTX-24-10G-W-SFPP

PIC는 전송 오류 수정(FEC)을 사용하여 수신된 데이터에서 비트 오류를 수정합니다. 사전 FEC BER가 FEC 제한 범위 미만으로 유지되는 한, 모든 비트 오류가 성공적으로 식별 및 수정되므로 패킷 손실이 발생하지 않습니다. 이 시스템은 각 포트에서 사전 FEC BER을 모니터링합니다. 이는 링크 저하에 대한 조기 경고를 제공합니다. 적절한 사전 FEC BER 임계값 및 간격을 구성함으로써 PIC가 FEC 제한 범위에 도달하기 전에 사전 조치를 취할 수 있습니다. 이 사전 FEC BER 임계값 로직이 MPLS Fast Reroute와 결합하면 패킷 손실을 최소화하거나 예방할 수 있습니다.

인터페이스에 대한 신호 성능 저하 임계값(BER 임계값 신호 성능 저하)과 간격(간격)을 모두 지정해야 합니다. 임계값은 신호 성능 저하 조건에 대한 BER 기준을 정의하고 간격은 알람이 제공되기 전에 BER이 임계값을 초과하는 최소 기간을 정의합니다. 임계값과 간격 간의 관계는 그림 1에 설명되어 있습니다. 알람이 제공된 후, BER이 임계 삭제 값(BER 임계값 삭제) 미만 수준으로 복귀하면 알람이 삭제됩니다.

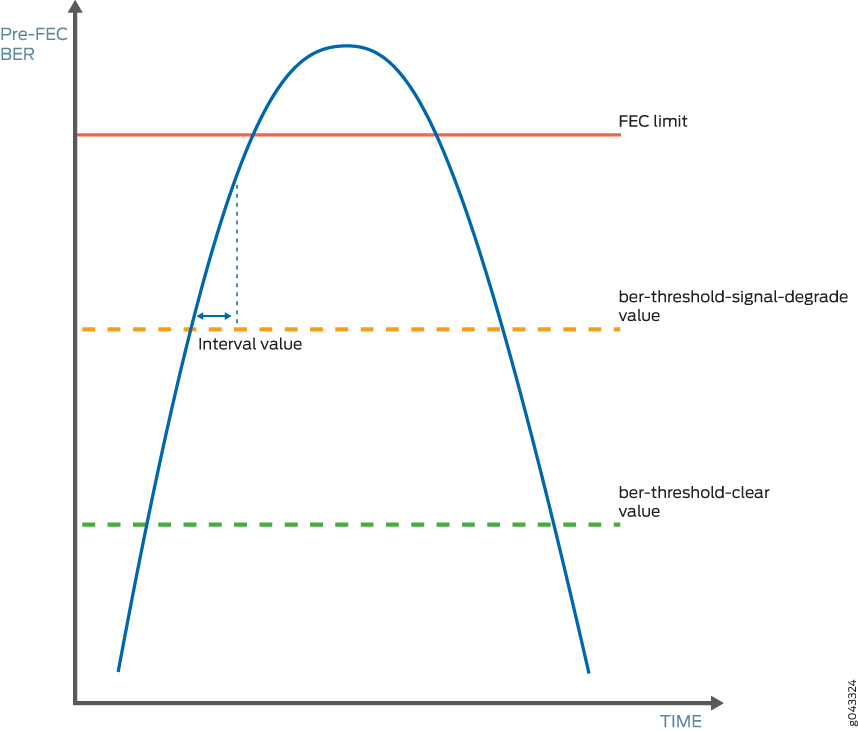

그림 1: 사전 FEC BER 모니터링

사전 FEC BER 모니터링이 활성화된 상태에서 구성된 사전 FEC BER 신호 성능 저하 임계값에 도달하면 PIC는 원격 인터페이스에 패킷을 전송하는 것을 중단하고 인터페이스 알람을 제공합니다. 수신 패킷이 지속적으로 처리됩니다. 사전 FEC BER 모니터링 기능을 MPLS Fast Reroute 또는 다른 링크 보호 방법과 함께 사용할 경우 트래픽이 다른 인터페이스에 다시 라우팅됩니다.

또한 전송된 옵티컬 프레임에 로컬 사전 FEC 상태를 삽입하여 원격 인터페이스에 신호 저하를 알리도록 역방향 Fast Reroute를 구성할 수도 있습니다. 원격 인터페이스는 정보를 사용하여 트래픽을 다른 인터페이스에 재라우팅할 수 있습니다. 역방향 Fast Reroute와 함께 사전 FEC BER 모니터링 기능을 사용할 경우, 레이어 3 프로토콜을 통해 필요한 시간보다 일찍 신호 성능 저하 및 트래픽 재라우팅 발생 여부를 통보합니다.

signal-degrade-monitor-enable 및 backward-frr-enable명령문을 사전 [edit interfaces interface-name otn-options preemptive-fast-reroute]FEC BER 모니터링 및 역방향 Fast Reroute를 지원하는 계층 수준에 포함시킵니다.

주:

사전 FEC BER 신호 성능 저하 모니터링 기능 구성 시 signal-degrade-monitor-enable 및 backward-frr-enable 명령문을 모두 구성하는 것이 좋습니다.

신호 성능 저하 알람 및 임계값에 대한 시간 간격을 제공하거나 삭제하는 사전 FEC BER 임계값을 구성할 수 있습니다. BER 임계값과 간격이 구성되지 않으면 기본 값을 사용합니다.

수신된 신호 품질의 저하 알람이 활성화되고 역방향 Fast Reroute가 활성화되면 특정 플래그가 전송된 옵틱 오버헤드에 삽입됩니다. 링크 반대쪽 끝에 있는 원격 PIC는 옵틱 오버헤드를 모니터링하여 신호 저하 이벤트가 발생할 경우 양쪽 끝에서 트래픽 라우팅을 다시 시작할 수 있도록 합니다. 신호 저하 조건이 해제되면 오버헤드 플래그는 정상으로 돌아갑니다.

사전 FEC BER 신호 성능 저하 임계값은 PIC의 수신 FEC 디코더에 대한 BER 수정 제한 범위(또는 FEC 제한 범위)와 상대적인 시스템 마진에 대한 특정한 양을 정의합니다. 각 PIC는 설정된 FEC 제한 범위를 가지며 이는 FEC 디코더 구현의 본질입니다.

주:

아래 예제에서는 Q² 팩터 측정(Q-팩터로도 알려져 있음)을 사용합니다. Q² 팩터는 Q² 제로 팩터(dBQ)와 상대적인 데시벨 단위로 나타냅니다. Q² 팩터를 통해 특성이 비선형인 BER 값과 대조적인 선형 조건에서 시스템 마진을 설명할 수 있습니다. 임계값을 결정한 후, 과학적 표기법을 사용하여 CLI에 입력하려면 Q² 팩터 임계값을 BER로 변환해야 합니다. 다음 방정식을 사용하여 BER을 Q² 팩터로 변환할 수 있습니다.

팁:

스프레드시트 프로그램에서 Q² 팩터와 BER 간의 변환을 지원하려면 다음 공식을 사용하여 값을 근사치로 지정할 수 있습니다.

Q² 팩터 계산 방법:

BER 계산 방법:

ber-threshold-signal-degrade, ber-threshold-clear 및 interval 명령문을 [edit interfaces interface-name otn-options signal-degrade] 계층 수준에 포함하여 BER 임계값 및 시간 간격을 구성합니다.

주:

신호 성능 저하 및 긴 간격에 대해 높은 BER 임계값을 구성하면 내부 카운터 레지스터가 포화될 수 있습니다. 이러한 구성은 라우터에 의해 무시되고 대신 기본 값이 사용됩니다. 이 오류에 대한 시스템 로그 메시지가 기록됩니다.

PIC의 신호 품질 저하 및 임계값 지우기

표 1에는 여러 PIC에 대해 구성 가능한 신호 성능 저하 임계값인 고정된 FEC 제한 범위와 구성 가능한 명확한 임계값 간의 관계가 나와 있습니다. 이 예에서 FEC 제한 범위, 신호 성능 저하 임계값 및 명확한 임계값 사이에 약 1dBQ의 시스템 마진이 설정되었습니다.

표 1: 예 - 신호 성능 저하 및 1dBQ의 명확한 임계값
PIC	FEC 유형	FEC 제한 범위		신호 성능 저하 임계값		명확한 임계값
PIC	FEC 유형	Q²-Factor	BER	Q²-Factor	BER	Q²-Factor	BER
P1-PTX-2-100G-WDM	SD-FEC	6.7dBQ	1.5E–2	7.7dBQ	7.5E–3	8.7dBQ	3.0E–3
P2-100GE-OTN	G.709 GFEC	11.5dBQ	8.0E–5	12.5dBQ	1.1E–5	13.5dBQ	1.0E–6
P1-PTX-24-10G-W-SFPP	G.975.1 I.4 (UFEC)	9.1dBQ	2.2E–3	10.1dBQ	6.9E–4	11.1dBQ	1.6E–4
	G.975.1 I.7 (EFEC)	9.6dBQ	1.3E–3	10.6dBQ	3.6E–4	11.6dBQ	7.5E–5
	G.709 GFEC	11.5dBQ	8.0E–5	12.5dBQ	1.1E–5	13.5dBQ	1.0E–6

신호 성능 저하 임계값을 조정하려면 우선 새로운 시스템 마진 목표에 맞게 결정을 내린 다음 각 BER 값을 계산해야 합니다(Q² 팩터를 BER로 변환하는 방정식 사용). 표 2은(는) 신호 성능 저하 임계값에 대해 FEC 제한 범위와 상대적인 3dBQ 시스템 마진이 필요할 경우(신호 성능 저하 임계값과 상대적으로 명확한 임계값은 1dBQ로 유지) 그러한 값을 보여줍니다.

다른 링크 특성, 장애 허용 능력 및 안정성 목표에 기반하여 임계값을 최적화하기를 원할 수 있으므로 시스템 마진을 선택하는 것은 주관적입니다. 사전 FEC BER 모니터링 및 BER 임계값 구성에 대한 지침은 주니퍼 네트웍스 담당자에게 문의하십시오.

표 2: 예—구성 후 신호 품질 저하 및 임계값 지우기
PIC	FEC 유형	FEC 제한 범위		신호 성능 저하 임계값		명확한 임계값
PIC	FEC 유형	Q²-Factor	BER	Q²-Factor	BER	Q²-Factor	BER
P1-PTX-2-100G-WDM	SD-FEC	6.7dBQ	1.5E–2	9.7dBQ	1.1E–3	10.7dBQ	2.9E–4
P2-100GE-OTN	G.709 GFEC	11.5dBQ	8.0E–5	14.5dBQ	4.9E–8	15.5dBQ	1.1E–9
P1-PTX-24-10G-W-SFPP	G.975.1 I.4 (UFEC)	9.1dBQ	2.2E–3	12.1dBQ	2.8E–5	13.1dBQ	3.1E–6
	G.975.1 I.7 (EFEC)	9.6dBQ	1.3E–3	12.6dBQ	1.1E–5	13.6dBQ	9.1E–7
	G.709 GFEC	11.5dBQ	8.0E–5	14.5dBQ	4.8E–8	15.5dBQ	1.1E–9

지원되는 순방향 오류 수정 모드

이 섹션은 [edit interfaces interface-name otn-options]수준에서 다른 라우터에서 지원되는 FEC 모드에 대해 설명합니다.

MX 시리즈 라우터

표 3: MX 시리즈 라우터에서 지원되는 FEC 모드
라인 카드	FEC 모드	포트 속도
MPC5E-40G10G	`(gfec \| efec \| none \| ufec)`	10G
MPC5E-100G10G	`(gfec \| efec \| none \| ufec)`	10G 및 100G(GFEC 전용)
MIC6-10G-OTN	`(gfec \| efec \| none \| ufec)`	10G
MIC6-100G-CFP2	`(gfec \| none )`	100G(GFEC 전용)
MIC3-100G-DWDM	`gfec \| hgfec \| sdfec`	100G

PTX 시리즈 라우터

표 4: PTX 시리즈 라우터에서 지원되는 FEC 모드
라인 카드	FEC 모드	포트 속도
P1-PTX-24-10G-W-SFPP	(gfec \| efec \| 없음 \| ufec)	10G
P2-10G-40G-QSFPP	(gfec \| efec \| 없음 \| ufec)	10G
P2-100GE-OTN	(gfec \| 없음)	100G(GFEC 전용)
P1-PTX-2-100G-WDM	(gfec-sdfec)	100G
PTX-5-100G-WDM	(gfec \| sdfec)	100G

표 5: ACX 시리즈 라우터
디바이스	FEC 모드	변조 형식	포트 속도
, ACX5448-D	sdfec	QPSK	100G
, ACX5448-D	sdfec15	QPSK	100G
ACX5448-D	hgfec	QPSK	100G
, ACX5448-D	sdfec15	8-QAM	200G
, ACX5448-D	sdfec15	16-QAM	200G

PTX 시리즈 라우터에서 지원되는 FEC(Forward Error Correction) 모드

표 6은(는) PTX 시리즈 라우터에서 지원되는 FEC 모드를 [edit interfaces interface-name otn-options]계층 수준으로 나열합니다.

표 6: PTX 시리즈 라우터에서 지원되는 FEC 모드
라인 카드	FEC 모드	포트 속도	Junos 버전
P1-PTX-24-10G-W-SFPP	`(gfec \| efec \| none \| ufec)`	10G	12.1X48, 12.3, 13.2(PTX5000)13.2R2 (PTX3000)
P2-10G-40G-QSFPP	`(gfec \| efec \| none \| ufec)`	10G	14.1R2(PTX5000)15.1F6(PTX3000)
P2-100GE-OTN	`(gfec \| none )`	100G(GFEC 전용)	14.1
P1-PTX-2-100G-WDM	`(gfec-sdfec)`	100G	13.2(PTX5000)13.3(PTX3000)
PTX-5-100G-WDM	`gfec \| sdfec`	100G	15.1F6

ACX6360 라우터에서 지원되는 전송 오류 수정(FEC) 모드

표 7은(는) [edit interfaces interface-name optics-options] 계층 수준에서 ACX6360 라우터에 지원되는 FEC 모드를 나열합니다.

표 7: ACX6360 라우터에 지원되는 FEC 모드
FEC 모드	변조 형식	포트 속도	Junos 버전
`sdfec`	QPSK	100G	18.3R1
`sdfec15`	QPSK	100G	18.3R1
`sdfec15`	8-QAM	200G	18.3R1
`sdfec15`	16-QAM	200G	18.3R1

ACX5448-D 라우터에서 지원되는 FEC 모드

표 8은(는) ACX5448-D 라우터에서 지원되는 FEC(Forward Errors Correction) 모드를 나열합니다. FEC 모드를 [edit interfaces interface-name optics-options]계층 수준에서 구성할 수 있습니다.

표 8: ACX5448-D 라우터에 지원되는 FEC 모드
FEC 모드	변조 형식	포트 속도	Junos OS
`sdfec`	QPSK	100Gbps	19.2R1-S1
`hgfec`	QPSK	100Gbps	19.2R1-S1
`sdfec15`	QPSK	100Gbps	19.2R1-S1
`sdfec15`	8-QAM	200 Gbps	19.2R1-S1
`sdfec15`	16-QAM	200 Gbps	19.2R1-S1

변경 내역 표

기능 지원은 사용 중인 플랫폼과 릴리스에 따라 결정됩니다. Feature Explorer 를 사용하여 플랫폼에서 기능이 지원되는지 확인하세요.

릴리스

설명

18.3R1

Junos OS 릴리스 18.3R1부터, ACX6360 라우터의 옵티컬 전송 인터페이스는 사전 전송 오류 수정(사전 FEC) 비트 오류 속도(BER)를 사용하여 옵티컬 링크 모니터링을 지원합니다.
