QFX10000 AC 전원 시스템

QFX10000-PWR-AC 전원 공급장치

QFX10000-PWR-AC 전원 공급장치 설명

QFX10000-PWR-AC 전원 공급 장치는 2700W의 핫 삽입 가능, 핫 탈착식 현장 교체 장치(FRU)입니다. 섀시 후면에 있는 PSU 0 에서 PSU 5 까지(위에서 아래로) 레이블이 지정된 슬롯의 QFX10008에 최대 6개의 전원 공급 장치를 설치할 수 있습니다. QFX10016에서는 PSU 0 에서 PSU 9까지 레이블이 지정된 슬롯에 최대 10개의 전원 공급 장치를 설치할 수 있습니다. 전원 공급 장치는 사용 가능한 모든 전원 공급 장치 슬롯에 설치됩니다.

AC 전원 공급 장치는 200–240VAC를 지원합니다. 각 AC 전원 공급장치에는 전면판에 2개의 독립적인 16A 정격 AC 인렛이 있습니다. 출력은 12VDC입니다. 출력 전력은 2700W입니다.

경고:

스위치는 접근이 제한된 위치에 설치된 플러그형 A형 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.

주의:

스위치 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 스위치가 손상될 수 있습니다.

메모:

모든 기본 구성 QFX10008 스위치는 3개의 전원 공급 장치와 함께 배송됩니다. QFX10016 스위치의 기본 구성은 5개의 전원 공급 장치와 함께 제공됩니다. 덮개는 나머지 전원 공급 장치 슬롯 위에 설치됩니다. 필요에 따라 기본 구성 스위치에 전원 공급 장치를 추가할 수 있습니다. 특정 시스템에 필요한 추가 전원 공급 장치 수를 계산하려면 QFX10008의 전원 요구 사항 계산 및 QFX10016의 전원 요구 사항 계산을 참조하십시오. 다양한 스위치 구성에 대한 자세한 내용은 QFX10008 구성 및 업그레이드 옵션 과 QFX10016 구성 요소 및 구성을 참조하십시오.

JNP10K-PWR-AC 전원 공급 장치는 전원을 공유하지 않습니다.

각 QFX10000-PWR-AC 전원 공급장치의 무게는 약 6.8lb(3.08kg)이며 페이스플레이트에 2개의 독립적인 16A 정격 AC 인렛이 있습니다. 각 입구는 전체 출력을 제공하기에 충분한 입력 전력을 제공하지만, 중복을 제공하려면 항상 전용 AC 전원 피드에 연결하십시오. 한 번에 하나의 파워 피드만 작동합니다.

QFX10000 모듈형 스위치는 자동 전달 스위치(ATS) 기술을 사용합니다. 이 시스템은2n 소스 이중화 및 n+1 전원 공급 장치 이중화를 제공하므로2n 구성에서 필요한 것보다 적은 수의 전원 공급 장치를 사용할 수 있습니다. 하나의 전원에 장애가 발생하면 ATS는 전원 공급 장치를 대체 전원으로 전환합니다.

메모:

이중화를 위해 항상 각 전원 공급 장치에서 두 개의 전원 코드를 연결하십시오.

INP1 을 UPS로
공공 전기 공급에 INP2

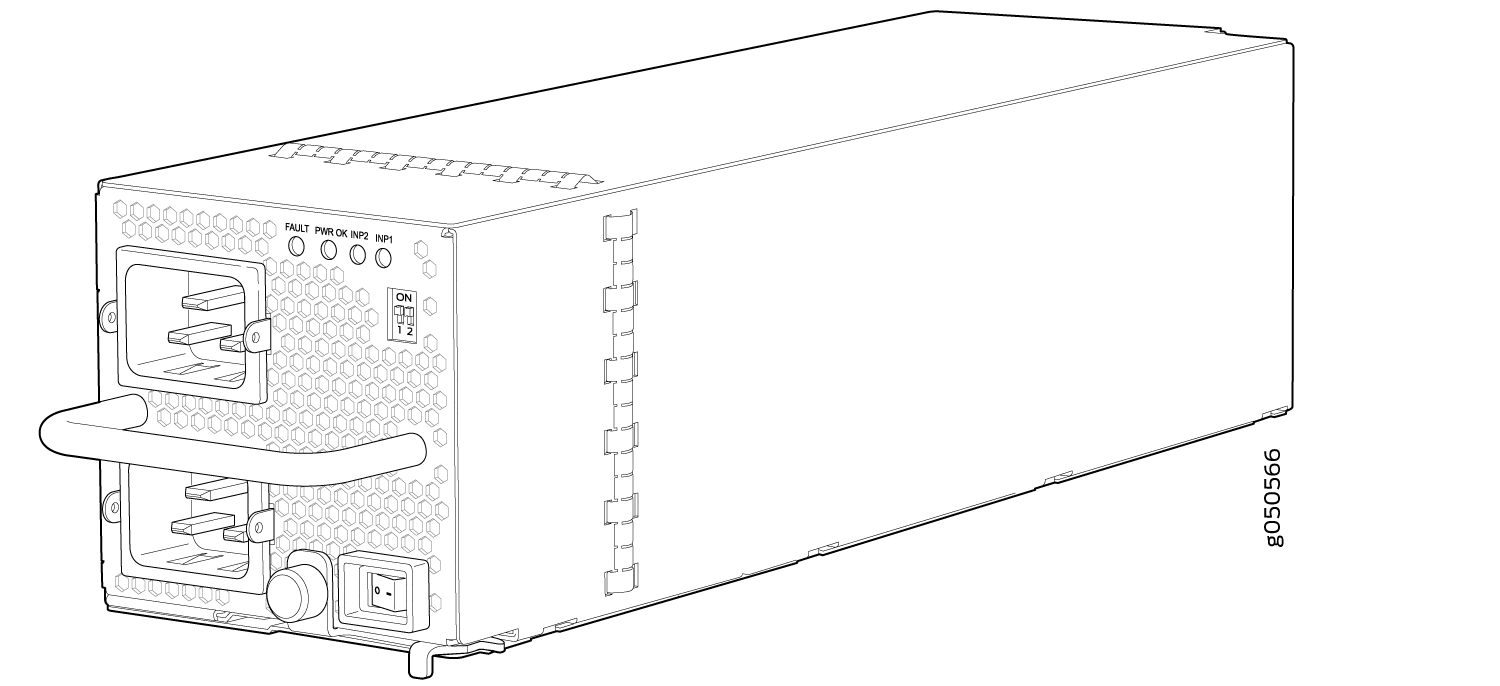

각 QFX10000-PWR-AC 전원 공급장치에는 온(|) 및 오프(O)에 대한 국제 표시가 있는 전원 스위치, 팬, 전원 공급장치의 상태를 나타내는 전면판의 LED가 4개 있습니다. 그림 1을 참조하십시오.

그림 1: QFX10000-PWR-AC 전원 공급장치 QFX10000-PWR-AC Power Supply

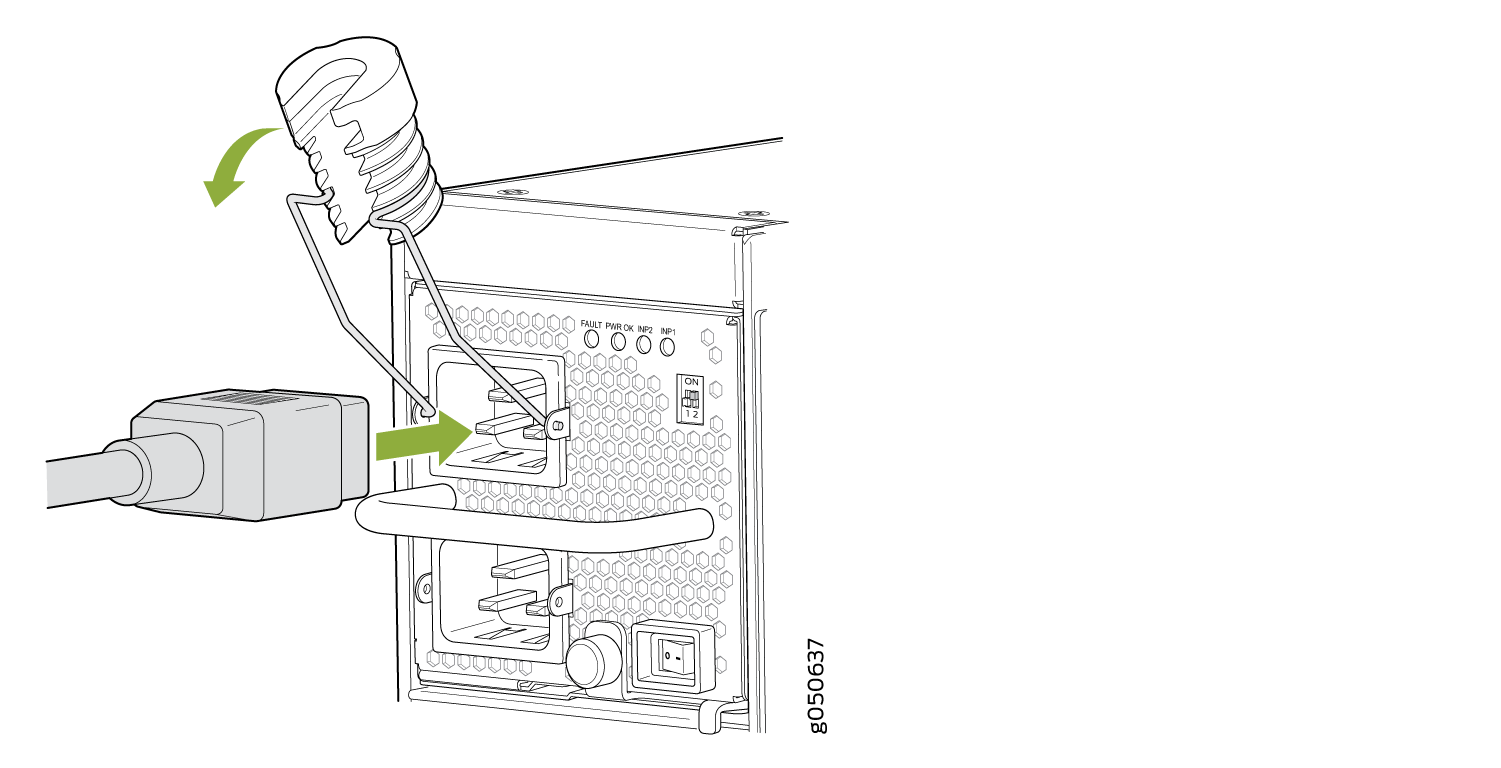

각 QFX10000-PWR-AC 전원 공급장치에는 전원 코드를 제자리에 고정하는 2개의 전원 코드 리테이너가 함께 제공됩니다. 그림 2를 참조하십시오. 각 전원 코드 리테이너에는 클립과 조정 너트가 있습니다. 클립의 끝은 전면판의 AC 기기 입구 양쪽에 있는 브래킷 구멍에 연결됩니다. 조정 너트는 전원 코드를 올바른 위치에 고정합니다. 전원 코드 리테이너 설치 지침은 AC 전원을 QFX 모듈형 섀시에 연결을 참조하십시오.

그림 2: QFX10000-PWR-AC 전원 공급 장치용 전원 코드 리테이너 Power Cord Retainer for a QFX10000-PWR-AC Power Supply

각 전원 공급장치는 스위치의 전원 레일에 연결됩니다. 파워 레일은 파워 서플라이에서 생산된 출력 전력을 다양한 스위치 구성 요소에 분배합니다. 각 AC 전원 공급장치는 스위치의 모든 구성 요소에 전원을 공급합니다.

각 전원 공급 장치에는 자체 팬이 있으며 자체 내부 냉각 시스템에 의해 냉각됩니다. 섀시 후면에서 뜨거운 공기가 배출됩니다.

QFX10000-PWR-AC 전원 사양

표 1 에는 QFX10000 모듈형 섀시에 사용되는 AC 전원 공급장치의 전원 사양이 나와 있습니다.

표 1: QFX10000-PWR-AC 전원 공급장치의 전원 사양
항목	사양
AC 입력 전압	작동 범위: 200–240VAC
AC 입력 라인 주파수	50–60 헤르츠
AC 입력 정격 전류	16 암페어
AC 출력 전력	2700W

표 2 에는 QFX10000-PWR-AC 전원 공급장치의 물리적 사양이 표시되어 있습니다.

표 2: QFX10000-PWR-AC 전원 공급장치의 물리적 사양
사양	값
높이	3.5 에. (8.89cm)
너비	3.6 에. (9.14cm)
깊이	14.4 에. (6.53 cm)
무게	6.8lb(3.08kg)

JNP10K-PWR-AC2 전원 공급장치

JNP10K-PWR-AC2 전원 공급장치는 저전력 또는 고전력 모드에서 AC 또는 DC 시스템을 지원하도록 설계된 고용량, 하이라인 모델입니다. 전원 공급 장치는 AC 입력을 받아 12.3VDC, 단일 피드로 5000W, 이중 피드로 5500W의 DC 출력을 제공합니다. AC 시스템의 경우 작동 입력 전압은 180 - 305 VAC이고 DC 시스템의 경우 작동 입력 전압은 190 - 410 VDC입니다.

전원 공급 장치 수와 전원 공급장치가 고출력(30-A) 또는 저출력(20-A) 전력을 제공하는지 여부는 전원 공급장치의 전면판에 있는 이중 인라인 패키지(DIP) 스위치 세트를 사용하여 구성됩니다. 섀시의 전원 공급 장치 하나가 저전력으로 설정된 경우 DIP 스위치 설정 또는 CLI의 출력 결과에 관계없이 섀시의 전력 예산이 저전력으로 감소합니다. 이 설계는 20-A만 제공할 수 있는 시설에서 실수로 전원 공급 장치를 30-A로 설정하고 시설 회로 차단기를 트립하는 것을 방지합니다. 시스템에서 DIP 스위치 설정을 혼합하지 않는 것이 좋습니다. 표 3을 참조하십시오.

JNP10K-PWR-AC2 전원 공급 장치는 전력을 공유합니다.

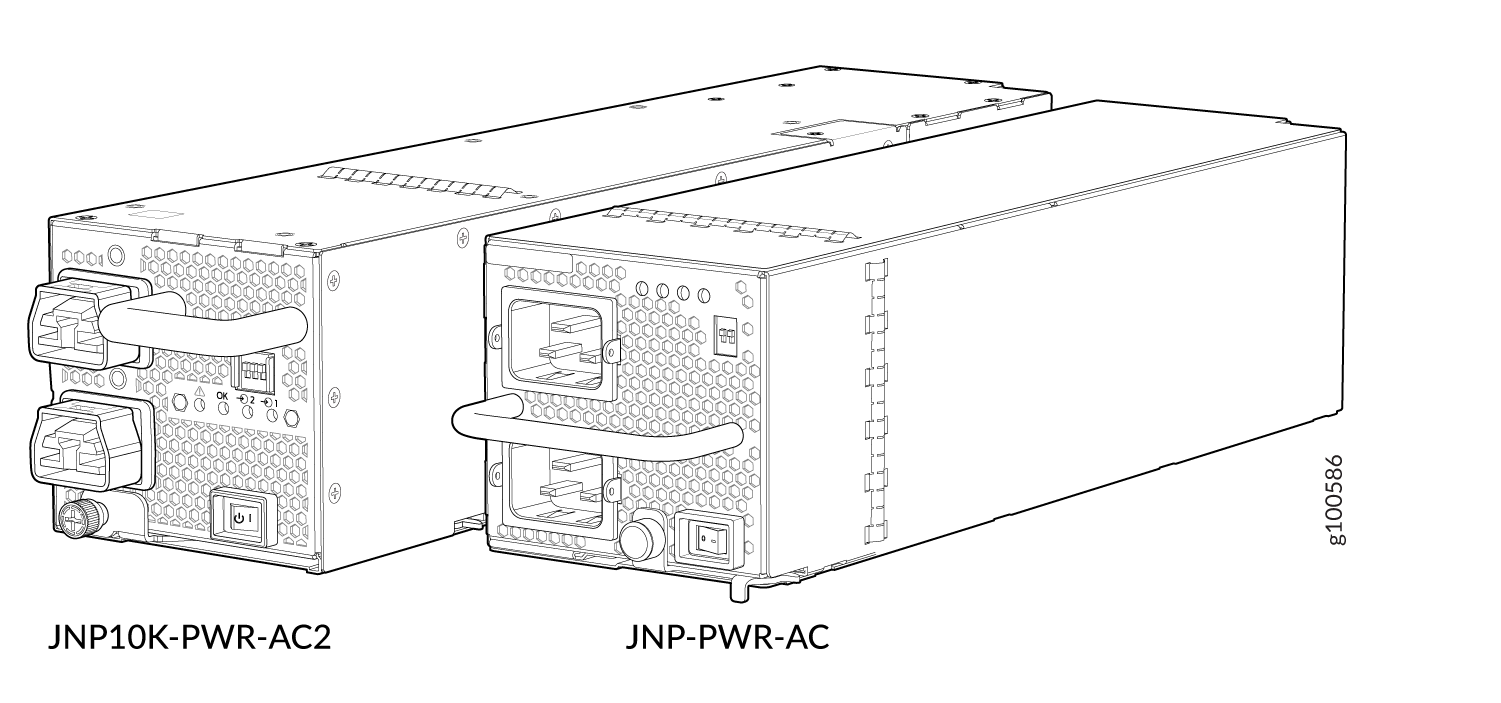

JNP10K-PWR-AC2는 표준 전원 공급 장치 베이에 맞지만 대부분의 다른 모델과 비교할 때 JNP10K-PWR-AC2는 더 길고 섀시에 완전히 삽입될 때 베이에서 돌출됩니다. 딥 스위치 설정은 그림 3 을 참조하십시오.

그림 3: JNP10K-PWR-AC2와 QFX10000-PWR-AC 전원 공급 장치의 Comparision of the JNP10K-PWR-AC2 to the QFX10000-PWR-AC Power Supply

비교

경고:

극심한 화상 위험–용접용 장갑과 같은 열 보호 장갑 없이 섀시에서 실행되는 HVAC 또는 HVDC 전원 공급 장치를 취급하지 마십시오. JNP10K-PWR-AC2는 실행 조건에서 158°F(70°C)에서 176°F(80°C) 범위의 온도에 도달할 수 있습니다.

경고:

스위치는 접근이 제한된 위치에 설치된 플러그형 A형 장비입니다. 섀시에는 섀시를 적절하게 접지하고 전기 위험으로부터 작업자를 보호하기 위해 접지에 영구적으로 연결해야 하는 별도의 보호 접지 단자가 있습니다.

주의:

스위치 설치를 시작하기 전에 면허가 있는 전기 기술자가 공급하는 접지 케이블에 적절한 접지 러그를 연결했는지 확인하십시오. 잘못 연결된 러그가 있는 접지 케이블을 사용하면 장치가 손상될 수 있습니다.

주의:

건물 설치 및 시스템에서 또는 지역 전기 규정에 따라 2A 정격의 25극 회로 차단기를 사용하십시오.

표 3: JNP10K-PWR-AC2 전원 공급 장치의 전원 입력 및 출력 전압
INP0(스위치 1)	INP1(스위치 2)	H/L(고입력 30A/저입력 20A)	출력 전력
에	에	켜짐(30A)	5500W
에	에	꺼짐(20A)	3000W
에	끄기	켜짐(30A)	5000W
끄기	에	켜짐(30A)	5000W
에	끄기	꺼짐(20A)	2700W
끄기	에	꺼짐(20A)	2700W

주의:

시스템에 전원을 공급하기 전에 JNP10K-PWR-AC2 전원 공급장치의 두 입력 피드를 AC 주전원에 연결하는 것이 중요합니다.

JNP10K-PWR-AC2가 최대 전력으로 작동하려면 향상된 전원 버스가 필요합니다. 표준 버스를 사용할 수 있지만 전원 관리 소프트웨어의 전력 예산에 대해 사용 가능한 전력은 3000W입니다. 시스템에 표준 전원 버스가 있는지 또는 향상된 전원 버스가 있는지 확인하려면 QFX10000 상태 패널을 참조하십시오.

JNP10K-PWR-AC2 전원 사양

JNP10K-PWR-AC2 전원 공급장치는 AC, HVAC 및 HVDC를 지원합니다.

표 4 에는 JNP10K-PWR-AC 전원 공급장치의 전원 사양이 나와 있습니다.

표 4: JNP10K-PWR-AC2 전원 공급장치의 전원 사양
항목	사양
AC 입력 전압	180–305VAC
DC 입력 전압	190–410VDC
입력 전류 정격	28.5 암페어
DC 출력 전력	12.3 V, 5500 W(듀얼 피드 사용) 및 5000 W(단일 피드)

표 5 는 JNP10K-PWR-AC2 전원 공급장치의 물리적 사양을 보여줍니다.

표 5: JNP10K-PWR-AC2 전원 공급장치의 물리적 사양
사양	값
높이	3.5 에. (8.89cm)
너비	3.6 에. (9.14cm)
깊이	15.1 에. (38.35cm)
무게	5.17kg(11.4lb)

QFX10000 전원 케이블 사양

대부분의 현장은 프레임 장착형 배전반으로 이어지는 메인 도관을 통해 전력을 분배하며, 이 중 하나는 스위치가 있는 랙의 상단에 위치할 수 있습니다. AC 전원 코드는 각 전원 공급장치를 배전반에 연결합니다.

분리 가능한 각 AC 전원 코드의 길이는 8피트(약 2.5미터)입니다. 기기 코드의 커플러 끝은 AC 전원 공급장치의 전면판에 있는 AC 기기 입구에 삽입됩니다. 커플러 유형은 IEC(International Electrotechnical Commission) 표준 60320에 설명된 대로 C19입니다. 전원 코드의 플러그 끝은 해당 지역의 표준인 전원 콘센트에 맞습니다.

메모:

북미에서 AC 전원 코드는 NEC(National Electrical Code) 섹션 400-8(NFPA 75, 5-2.2) 및 210-52 및 CEC(Canadian Electrical Code) 섹션 4-010(3)을 준수하기 위해 길이가 15피트(약 4.5미터)를 초과해서는 안 됩니다. 스위치와 함께 북미 및 캐나다로 배송되는 코드는 규정을 준수합니다.

QFX10000 AC, 고전압 교류(HVAC) 및 고전압 직류(HVDC)에는 특정 코드 요구 사항이 있습니다. 다음 섹션을 사용하여 전원 공급장치의 모델과 모드 설정에 따라 케이블 요구 사항을 결정하십시오.

QFX10000-PWR-AC QFX10000-PWR-AC 전원 케이블 사양 참조
20-A 입력의 JNP10K-PWR-AC2, JNP10K-PWR-AC2 전원 케이블 사양 참조
30-A 입력의 JNP10K-PWR-AC2는 30-A 입력에 대한 JNP10K-PWR-AC2 전원 케이블 사양 참조

QFX10000-PWR-AC 전원 케이블 사양
JNP10K-PWR-AC2 전원 케이블 사양
JNP10K-PWR-AC2 30-A 입력용 전원 케이블 사양

QFX10000-PWR-AC 전원 케이블 사양

표 6 에는 다양한 국가 및 지역의 QFX10000-PWR-AC용 AC 전원 코드 사양이 나와 있습니다.

표 6: QFX10000-PWR-AC 전원 공급 장치의 AC 전원 코드 사양
국가/지역	전기 사양	플러그 표준	주니퍼 모델 번호
아르헨티나	250VAC, 16A, 50Hz	IRAM 타입 RA/3/20	CBL-EX-PWR-C19-AR
오스트레일리아	250VAC, 15A, 50Hz	AS/NZS 3112 유형 SAA/3/15	CBL-EX-PWR-C19-AU
브라질	250VAC, 16A, 50Hz	NBR 14136: 2002 유형 BR/3/20	CBL-EX-PWR-C19-BR
중국	250VAC, 16A, 50Hz	GB 1002 유형 PRC/3/16	CBL-EX-PWR-C19-채널
유럽(이탈리아, 스위스, 영국 제외)	250VAC, 16A, 50Hz	CEE (7) VII 유형 VIIG	CBL-EX-PWR-C19-EU
인도	250AC, 16A, 50Hz	SABS 164/1:1992 유형 ZA/3	CBL-EX-PWR-C19-SA
이스라엘	250AC, 16A, 50Hz	SI 32/1971 유형 IL/3	CBL-EX-PWR-C19-일리노이
이탈리아	250VAC, 16A, 50Hz	CEI 23-16 유형 I/3/16	CBL-EX-PWR-C19-IT
일본	250VAC, 16A, 60Hz	NEMA 6–20 유형 N6/20	CBL-EX-PWR-C19-JP(기본값)
일본	250VAC, 16A, 60Hz	NEMA L6–20P 타입 NEMA 잠금	CBL-EX-PWR-C19-JPL
대한민국	250VAC, 16A, 50Hz	CEE (7) VII 유형 VIIG	CBL-EX-PWR-C19-KR
북아메리카	250VAC, 16A, 60Hz	NEMA 6–20 유형 N6/20	CBL-EX-PWR-C19-US(기본값)
북아메리카	250VAC, 16A, 60Hz	NEMA L6–20P 타입 NEMA 잠금	CBL-EX-PWR-C19-USL
남아프리카 공화국	250VAC, 16A, 50Hz	SABS 164/1:1992 유형 ZA/3	CBL-EX-PWR-C19-SA
스위스	250VAC, 16A, 50Hz	SEV 5934/2 유형 23G	CBL-EX-PWR-C19-SZ
영국	250VAC, 13A, 50Hz	BS 1363/A 유형 BS89/13	CBL-EX-PWR-C19-영국
전 세계(일본 제외)	250VAC, 16A, 50Hz	EN 60320-2-2/1	CBL-EX-PWR-C19-C20

JNP10K-PWR-AC2 전원 케이블 사양

JNP10K-PWR-AC2 전원 공급장치는 두 가지 모드로 작동합니다.

30-A 입력, 5500 W 출력

JNP10K-PWR-AC2 30-A 입력용 전원 케이블 사양 은(는) 30-A 입력용 케이블 및 커넥터를 보여줍니다.
20-A 입력, 3000 W 출력

표 7 은 20-A 입력에 적합한 케이블을 보여줍니다.
3000W 출력의 HVAC 입력

표 8 은 HVAC 입력에 적합한 케이블을 보여줍니다.

경고:

30-A 입력에 연결된 경우 20-A 케이블을 사용하여 JNP10K-PWR-AC2 전원 공급장치를 실행하지 마십시오.

표 7: 20-A 입력을 위한 JNP10K-PWR-AC2 전원 케이블 사양
로캘	코드 세트 등급	플러그 표준	스페어 주니퍼 모델 번호
아르헨티나	16A, 250VAC	IRAM 2073 타입 RA/3	CBL-JNP-SG4-AR
호주 및 뉴질랜드	15A, 250VAC	AS/뉴질랜드 4417	CBL-JNP-SG4-호주
브라질	16A, 250VAC	NBR 14136 유형 BR/3	CBL-JNP-SG4-BR
중국	16A, 250VAC	GB2099 시리즈	CBL-JNP-SG4-채널
유럽(이탈리아, 스위스, 영국 제외)	20A, 250VAC	국제전기기술위원회 316P6W	CG_CBL-APP-400-02
영국	13A, 250VAC,	학사 1363	CBL-JNP-SG4-영국
인도	16A, 250VAC	SANS 164/1 (산스 164/1)	CBL-JNP-SG4-SA
이스라엘	16A, RA, 250VAC	SI 32/1971 유형 IL/3G	CBL-JNP-SG4-일리노이
이탈리아	16A, 250VAC	CEI 23-16 시리즈	CBL-JNP-SG4-IT
북아메리카	20A, 250VAC	C20에서 Anderson 3-5958p4로	CBL-JNP-SG4-C20
북아메리카	16A, 250VAC	잠금 NEMA L6-20P	CBL-JNP-SG4-US-L
북아메리카	16A, 250VAC	NEMA 6-20P	CBL-JNP-SG4-미국
북아메리카	20A, 250V	국제전기기술위원회 320P6W	CG_CBL-APP-400-02
남아프리카 공화국	16A, 250VAC	SANS 164/1 (산스 164/1)	CBL-JNP-SG4-SA
스위스	16A, 250VAC	CEI 23-50 시리즈	CBL-JNP-SG4-SZ

표 8: HVAC 입력을 위한 JNP10K-PWR-AC2 전원 케이블 사양
로캘	코드 세트 등급	플러그 표준	스페어 주니퍼 모델 번호	그래픽
북아메리카	16A, 277V	NEMA L7-20P	CBL-JNP-SG4-HVAC

JNP10K-PWR-AC2 30-A 입력용 전원 케이블 사양

JNP10K-PWR-AC2 HVAC 또는 HVDC 전원 공급 장치는 30-A 입력용으로 설정할 때 고전압 케이블 어셈블리가 필요합니다. 케이블의 한쪽 끝에는 Anderson APP-400 커넥터가 있고 케이블의 다른 쪽 끝은 노출된 와이어입니다. 그림 4 및 표 9를 참조하십시오. 이 케이블은 별도로 주문할 수 있으며 JNP10K-PWR-AC2 주문 시 자동으로 배송되지 않습니다. 직각 케이블 및 커넥터의 예는 그림 6에 나와 있습니다.

AC 시스템 연결을 위해 주니퍼는 NEMA 30-A 커넥터(그림 4) 또는 IEC 330P6W 커넥터(그림 5)가 있는 케이블을 제공합니다.

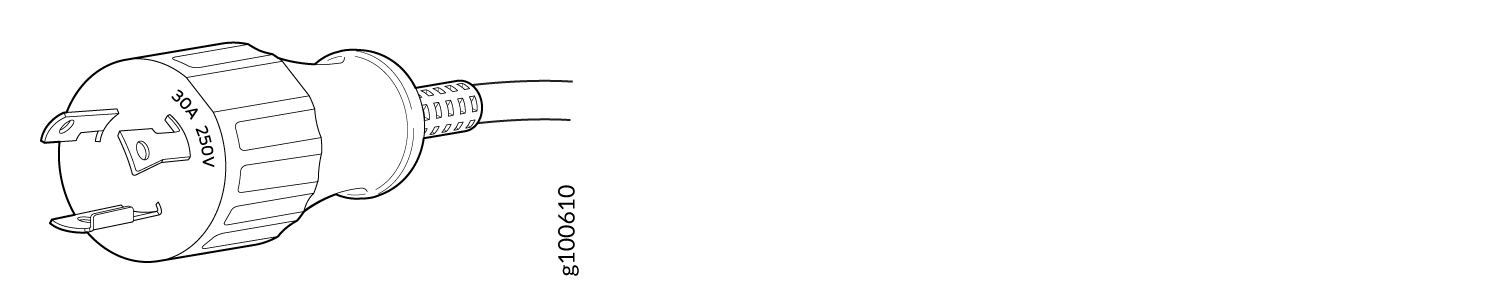

그림 4: NEMA 30-A 커넥터 NEMA 30-A Connector

그림 5: IEC 330P6W 커넥터 IEC 330P6W Connector

표 9: 30-A 케이블 연결 옵션
전원 코드	로캘	코드 세트 등급	플러그 표준	커넥터	스페어 주니퍼 모델 번호
HVDC 전원 코드	어떤	30-A, 400VAC	UL 950 및 IEC 60950	Anderson/베어 와이어에 직선	CBL-PWR2-베어
HVDC 전원 코드	어떤	30-A, 400VAC	UL 950 및 IEC 60950	Anderson/노출된 전선에 대한 직각	CBL-PWR2-베어-RA
AC 전원 코드	유럽 대륙	30-A 250VAC	UL 950 및 IEC332P6	Anderson/IEC 332P6에 따름	CBL-PWR2-332P6W-RA〈블랙〉
AC 전원 코드	북아메리카	30-A 250VAC	UL 950 및 IEC332P6	앤더슨/스트레이트 투 IEC332P6	CBL-PWR2-332P6W
AC 전원 코드	북아메리카	30-A 240VAC	IEC330P6	Anderson/IEC 330P6에 따른 직각	CBL-PWR2-330P6W-RA〈블랙〉
AC 전원 코드	북아메리카	30-A 240VAC	IEC330P6	Anderson/IEC 330P6에 따름	CBL-PWR2-330P6W
AC 전원 코드	북아메리카	30-A 250VAC	UL 498, IEC5958P4	Anderson/L6-30P까지 직선	CBL-PWR2-L6-30피
AC 점퍼 전원 코드	북아메리카	30-A 400VAC	UL, CSA	앤더슨/앤더슨에게 직행	CG-CBL-앱-400-02
AC 전원 코드	북아메리카	30-A 250VAC	UL 498, CSA	Anderson/직각 - L6-30P	CBL-PWR2-L6-30P-RA

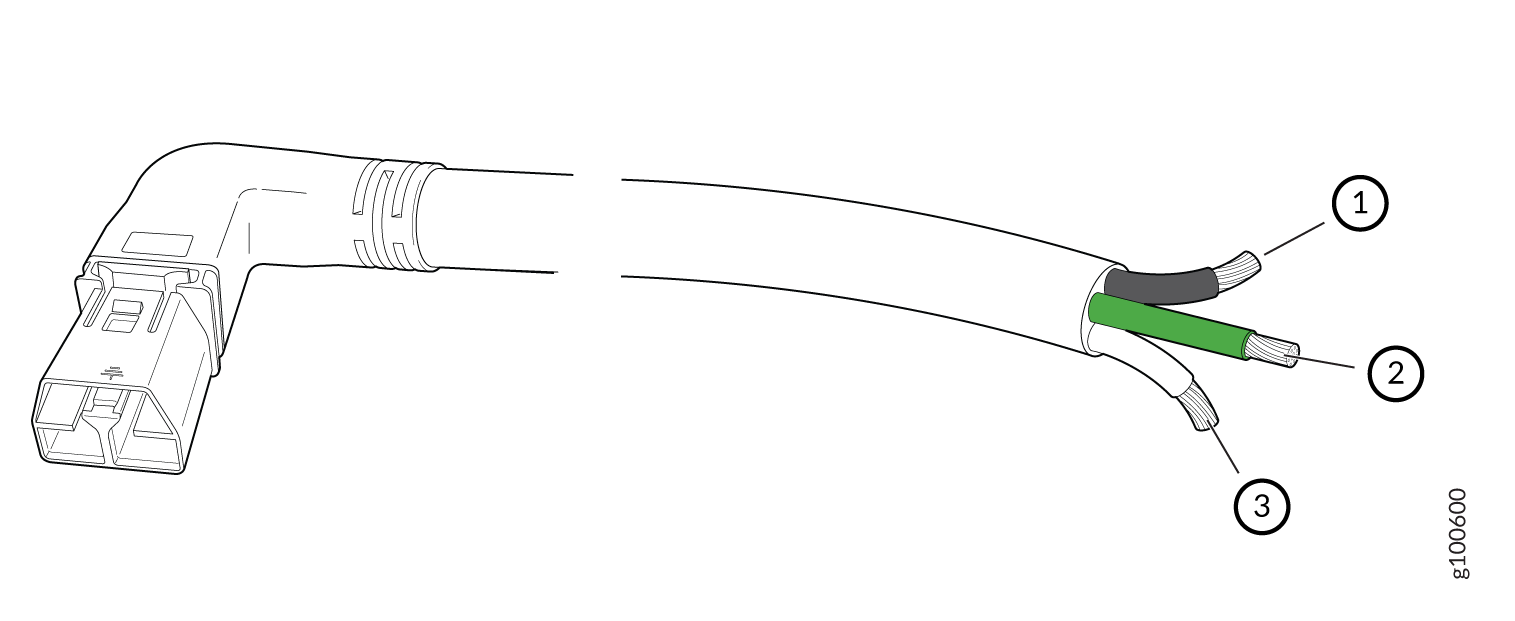

그림 6: Anderson 커넥터 Right-Angle, Bare Cable with Anderson Connector

가 있는 직각 베어 케이블

1 개 — 검은색 와이어–리턴(+)	3 개 — 흰색 와이어–중성
2 개 — 녹색 와이어-접지

QFX10000 AC 전원 공급장치 LED

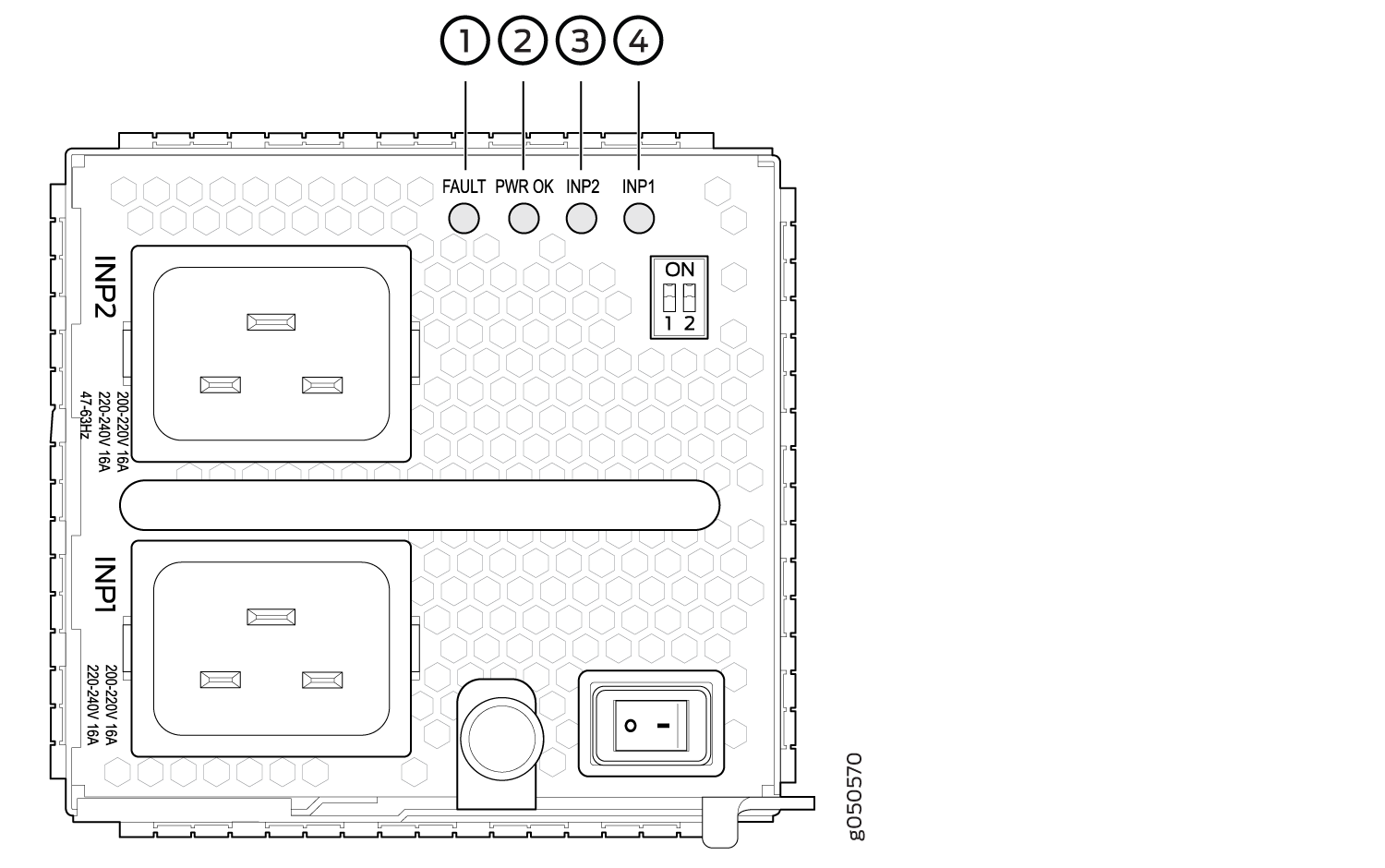

QFX10000-PWR-AC 전원 공급장치의 페이스플레이트에는 INP1, INP2, PWR OK 및 FAULT의 4개의 LED가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 7을 참조하십시오.

그림 7: QFX10000 스위치의 QFX10000-PWR-AC 전원 공급 장치의 LED LEDs on a QFX10000-PWR-AC, Power Supply in QFX10000 Switches

1 개 — 결점	3 개 — INP2–소스 입력 2
2 개 — PWR 정상	4 개 — INP1–소스 입력 1

표 10 은 QFX10008 및 QFX10016 모듈형 섀시의 QFX10000-AC 전원 공급장치의 LED를 설명합니다.

표 10: QFX10000에서 QFX10000-AC 전원 공급장치의 LED
발광 다이오드	색	상태	묘사
INP1 (CLI 출력의 INP0) 또는 INP2 (CLI 출력의 INP1)	황색	깜박이	AC 전원 입력 전압이 정상 작동 범위 내에 있지 않음을 나타냅니다.
	녹색	고체	AC가 작동 범위(200–240VAC) 내에 있습니다.
	어둠	라이팅제외(Unlit)	전원 공급 장치가 꺼져 있습니다.
PWR 정상	녹색	고체	DC 전원 출력이 정상 작동 범위 내에 있습니다.
PWR 정상	황색	깜박이	출력이 한계를 벗어났습니다.
결점	어둠	라이팅제외(Unlit)	전원 공급 장치가 정상적으로 작동하고 있습니다.
결점	빨강	고체	전원 공급 장치에 장애가 발생하여 교체해야 합니다. 또는 하나의 입력에만 전원이 공급되고 전원이 공급되지 않는 입력에 대해 활성화된 스위치가 ON으로 설정됩니다. 활성화 스위치에 대한 자세한 내용은 AC 전원을 QFX 모듈형 섀시에 연결 하기를 참조하십시오.

메모:

INP1 또는 INP2 LED와 PWR OK LED가 켜지지 않으면 AC 전원 코드가 제대로 설치되지 않았거나 전원 공급 장치에 장애가 발생한 것입니다.

INP1 또는 INP2 LED가 켜지고 PWR OK LED가 켜지지 않으면 AC 전원 공급 장치가 제대로 설치되지 않았거나 전원 공급 장치에 내부 장애가 있는 것입니다.

JNP10K-PWR-AC2 전원 공급장치 LED

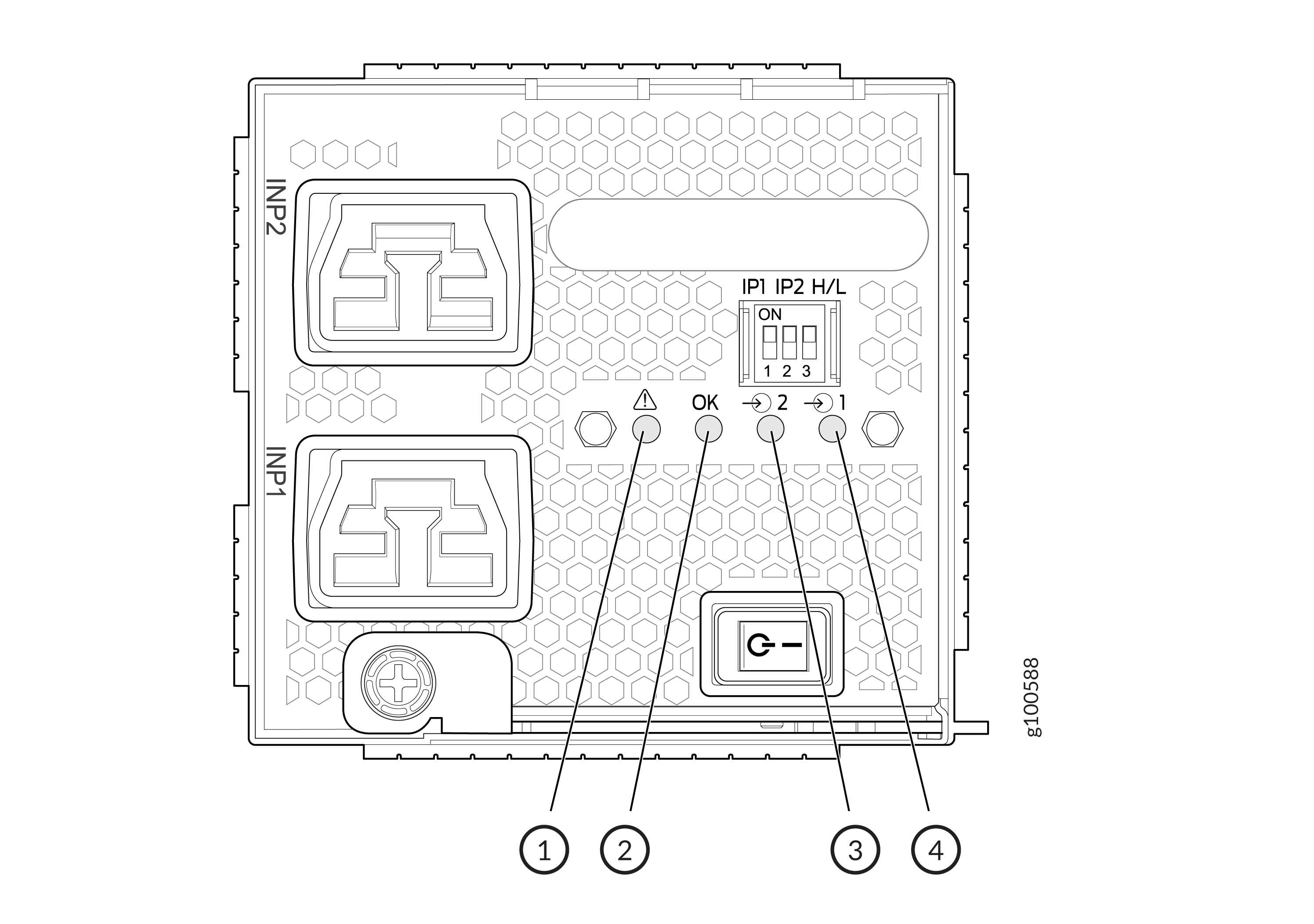

JNP10K-PWR-AC2 전원 공급장치의 페이스플레이트에는 !, OK, 2 및 1의 4개의 LED가 있습니다. 이 LED는 전원 공급 장치의 상태에 대한 정보를 표시합니다. 그림 8을 참조하십시오.

그림 8: JNP10K-PWR-AC2 HVAC/HVDC 전원 공급 장치의 LEDs on a JNP10K-PWR-AC2 HVAC/HVDC Power Supply

LED

1 개 — ! 결점	3 개 — 2 INP2–소스 입력 1
2 개 — 그래 PWR 정상	4 개 — 1 INP1–소스 입력 0

메모:

전원 공급장치의 물리적 표시는 INP1 및 INP2입니다. 이러한 표시는 출력의 show chassis power INP0 및 INP1에 해당합니다( 표 11 참조).

표 11: 섀시와 show chassis power 명령의 물리적 표시 비교
JNP10K-PWR-AC2의 물리적 마킹	show chassis power 명령
INP1 (인피1)	INP0
INP2 (인피2)	INP1 (인피1)

표 12 는 JNP10K-PWR-AC2 전원 공급장치의 LED를 설명합니다.

표 12: JNP10K-PWR-AC2 LED 해석
발광 다이오드	색	상태	묘사
CLI 출력의 INP1 또는 INP0	황색	깜박이	입력 전압이 존재하지만 정상 작동 범위 내에 있지 않습니다.
	녹색	고체	입력 전압이 존재하며 정상 작동 범위 내에 있습니다.
	라이팅제외(Unlit)	끄기	전원 공급 장치가 꺼져 있습니다. 전압은 0입니다.
CLI 출력의 INP2 또는 INP1	황색	깜박이	입력 전압이 존재하지만 정상 작동 범위 내에 있지 않습니다.
	녹색	고체	입력 전압이 존재하며 정상 작동 범위 내에 있습니다.
	라이팅제외(Unlit)	끄기	전원 공급 장치가 꺼져 있습니다. 전압은 0입니다.
그래	녹색	고체	전원 공급 장치 출력이 정상 작동 범위 내에 있습니다.
그래	황색	깜박이	전원 공급 장치 출력이 전원 제한을 벗어났거나 과전류 위치입니다.
!	빨강	고체	전원 공급 장치에 장애가 발생하여 교체해야 합니다.
!	라이팅제외(Unlit)	끄기	전원 공급 장치가 정상적으로 작동하고 있습니다.
