PTX10001-36MR 시스템 개요

• 확장성 - PTX10001-36MR은 단일 섀시에서 9.6Tbps까지 확장되며 최대 120개의 10GbE 인터페이스, 30개의 40GbE, 96개의 100GbE 인터페이스(회선 속도 기준) 또는 108개의 100GbE 인터페이스(초과 구독) 및 24개의 400GbE 인터페이스를 지원하여 네트워크 성장에 따라 필요한 성능과 확장성을 클라우드 및 서비스 프로바이더에 제공합니다.

• 성능 - PTX10001-36MR은 4세대 Express 실리콘 제품군을 사용하여 고집적 400기가비트 아키텍처를 위한 모든 100기가비트 및 400기가비트 속도 인터페이스에서 인라인 MACsec을 제공합니다. PTX10001-36MR의 탁월한 패킷 처리 기능은 트래픽 수준이 증가함에 따라 네트워크를 확장하는 데 따른 문제를 완화하는 데 도움이 됩니다.

• 고가용성 하드웨어—PTX10001-36MR은 냉각, 전원 공급 및 포워딩을 위한 하드웨어 중복 기능을 갖추고 있습니다. 서비스 프로바이더는 PTX10001-36MR의 고가용성을 통해 코어 전체에서 엄격한 SLA를 충족하는 데 도움이 되는 상시 가동 인프라 기반을 유지할 수 있습니다.

• 공간 효율성—PTX10001-36MR의 초소형 1U 폼 팩터 효율성은 공간과 전력이 제한된 인터넷 교환 위치, 원격 중앙 사무실, 네트워크 전체에 내장된 피어링 포인트에 중요한 요구 사항입니다. PTX10001-36MR은 0.2와트/Gbps의 전력 효율을 제공합니다.

PTX10001-36MR은 단일 1U 스택형 플랫폼에서 10Gbps, 25Gbps, 40Gbps, 100Gbps 및 400Gbps의 포트 속도를 지원하는 고정 구성 라우터입니다.

• 제어 작업은 주니퍼 네트웍스 Junos OS Evolved 운영 체제(Junos OS Evolved)를 실행하는 라우팅 엔진에 의해 수행됩니다. 라우팅 엔진은 라우팅 프로토콜, 트래픽 엔지니어링, 정책, 폴리싱, 모니터링 및 구성 관리를 처리합니다. Junos OS Evolved는 PTX10001-36MR 라우터의 2개의 내부 200GB M.2 SATA 솔리드 스테이트 드라이브(SSD)에 설치됩니다. 라우팅 엔진은 2.1GHz 12코어 Intel CPU와 64GB RAM으로 향상되었습니다.

• 포워딩 작업은 4세대 Express 실리콘에 의해 수행됩니다. 맞춤형 ASICs를 통해 PTX10001-36MR은 최대 9.6Tbps의 대역폭을 제공할 수 있습니다.

PTX10001-36MR은 레이어 2 및 레이어 3 스위칭, 라우팅 및 보안 서비스를 제공하는 Junos OS Evolved를 실행합니다. Junos OS Evolved는 Linux에서 기본적으로 실행되므로 모든 Linux 유틸리티 및 작업에 직접 액세스할 수 있습니다. 모듈식으로 설계되어 시스템 재부팅 없이 구성 요소구성 요소 단위로 업그레이드를 수행할 수 있습니다. 변경된 구성 요소만 다시 시작됩니다. Junos OS Evolved는 쉽게 이식할 수 있으며 최소한의 작업만으로 모든 플랫폼에서 작동합니다. Junos OS와 동일한 CLI 사용자 인터페이스, 애플리케이션 및 기능에 대한 동일한 코드 기반, 동일한 관리 및 자동화 도구를 갖추고 있습니다. 하지만 Junos OS Evolved 인프라는 완전히 현대화되어 고가용성, 이식성, 더 빠른 혁신, 간소화된 업그레이드를 제공합니다.

CLI를 사용하여 PTX10001-36MR 라우터를 관리하고 모니터링할 수 있습니다. CLI 외에도 Juniper Routing Director(이전의 Juniper Paragon Automation) 또는 Juniper Paragon Automation을 사용하여 PTX10001-36MR 라우터를 관리하고 모니터링할 수 있습니다.

PTX 시리즈 디바이스에서 지원되는 기능에 대한 자세한 내용은 기능 탐색기를 참조하십시오.

PTX10001-36MR의 전면 패널에는 36개의 네트워크 포트, 포트 LED, 콘솔 및 관리 포트, 시스템 상태 LED가 있습니다. 그림 1 은 PTX10001-36MR 전면 패널을 보여줍니다.

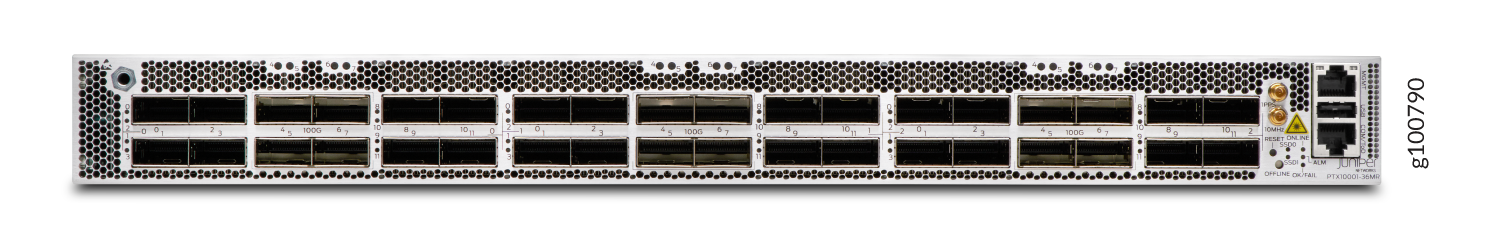

그림 1: PTX10001-36MR 포트 패널

1 — ESD 접지 지점	6 — RJ-45 콘솔 및 TOD(Time of Day) 포트
2 — 12개의 네트워크 포트—QSFP28 케이지	7 — 오프라인 버튼을 클릭합니다. 이 버튼을 4초 이상 누르고 있으면 장치가 꺼집니다. 버튼을 다시 누르면 장치가 다시 켜집니다.
3 — 클록 커넥터(10MHz 및 1PPS)	8 — 리셋 버튼(JTAC의 지시가 없는 한 사용하지 마십시오)
4 — RJ-45 관리 포트(10Mbps/100Mbps/1000Mbps)	9 — 네트워크 포트 24개—QSFP56-DD 케이지
5 — USB 포트(USB 2.0 표준)

PTX10001-36MR은 전면 패널의 콘솔 및 대역 외 관리 포트를 통해 액세스할 수 있는 Junos OS Evolved CLI를 사용하여 관리합니다. 또한 전면 패널에는 사소하거나 중대한 알람 또는 라우터의 기타 문제를 경고하는 시스템 상태 LED가 있으며, 외부 클럭 동기화 포트, 소프트웨어 설치 및 복구를 지원하는 USB 포트가 있습니다.

PTX10001-36MR의 네트워크 포트는 10Gbps, 25Gbps, 40Gbps, 100Gbps 및 400Gbps의 데이터 속도를 지원하는 24개의 QSFP56-DD 포트와 10Gbps, 25Gbps, 40Gbps 및 100Gbps의 데이터 속도를 지원하는 12개의 QSFP28 포트로 구성됩니다.

PTX10001-36MR의 냉각 시스템은 6개의 팬 모듈과 전원 공급 장치에 장착된 팬으로 구성됩니다. 각 팬 모듈에는 이중 역회전 팬이 있습니다. 이러한 팬 모듈은 핫 스왑 및 핫 삽입이 가능하므로 모듈을 교체하기 위해 라우터의 전원을 끄거나 라우팅 기능을 중단할 필요가 없습니다.

PTX10001-36MR 냉각 시스템에서 냉기는 포트 패널의 통풍구를 통해 유입되고 뜨거운 공기는 현장 교체 장치(FRU) 패널을 통해 배출됩니다. 이러한 유형의 공기 흐름은 공기 흐름 유출 또는 포트-FRU 공기 흐름으로 알려져 있습니다.

PTX10001-36MR에는 2개의 AC/HDVC 또는 DC 3000-W 전원 공급 장치가 있습니다. 각 전원 공급 장치는 12VDC의 대기 전압으로 12VDC 출력을 제공합니다. PTX10001-36MR의 AC/HDVC 또는 DC 전원 공급 장치는 핫 탈착 및 핫 삽입이 가능한 FRU입니다. PTX10001-36MR FRU 패널의 예는 그림 2 를 참조하십시오.

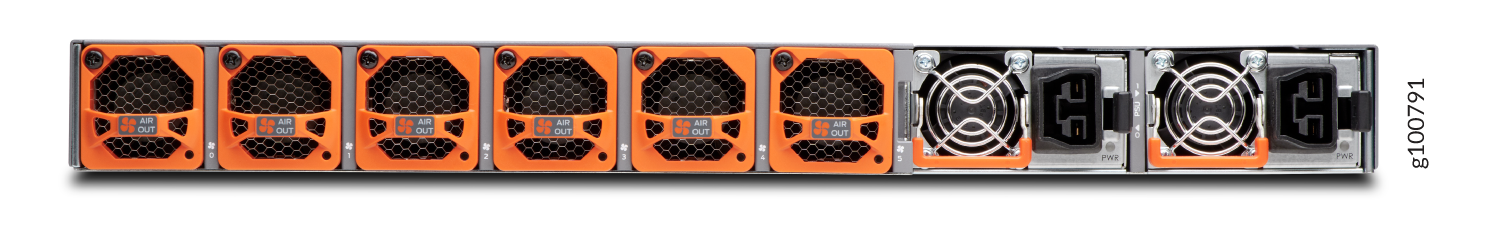

그림 2: PTX10001-36MR 후면 패널(AC/HVDC 전원 공급 장치 설치)

1 — 팬 모듈 (6)

2 — 전원 공급 장치 (2)

현장 교체 장치(FRU)는 사이트에서 교체할 수 있는 구성 요소입니다.

표 1 에는 PTX10001-36MR FRU의 모델 번호와 CLI 출력이 나와 있습니다.

다음 하드웨어 구성 요소는 PTX10001-36MR에서 중복을 제공합니다.

• 전원 공급 장치 - PTX10001-36MR에는 두 개의 전원 공급 장치가 있습니다. 각 전원 공급 장치는 장치의 모든 구성 요소에 전원을 공급합니다. 두 개의 전원 공급 장치는 디바이스에 완전한 전원 중복을 제공합니다. 하나의 전원 공급 장치에 장애가 발생하거나 제거되면 두 번째 전원 공급 장치가 중단 없이 전기 부하의 균형을 맞추습니다. 시스템에 전원 중복을 제공하려면 두 전원 공급 장치를 모두 설치해야 합니다. 전원 피드 A를 하나의 전원 공급장치에 연결하고 전원 피드 B를 두 번째 전원 공급장치에 연결합니다.

  주의:

  피드 A와 피드 B를 동일한 전원 공급장치 입력 단자에 연결하지 마십시오.

• 냉각 시스템 - PTX10001-36MR에는 6개의 팬 모듈이 있으며 각 팬 모듈 내에는 2개의 역회전 팬이 있습니다. 팬 모듈에 장애가 발생하고 나머지 팬 모듈이 PTX10001-36MR을 원하는 온도 임계값 내에서 유지할 수 없는 경우, 섀시 알람이 발생하고 PTX10001-36MR이 종료될 수 있습니다.
