SRX5800 ライン カードおよびモジュール

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カードの概要

このガイドに記載されているカードを使用すると、ネットワークのニーズに合わせて、SRX5400、SRX5600、SRX5800 サービス ゲートウェイをアップグレードおよびカスタマイズできます。SRX5400、SRX5600、SRX5800 サービス ゲートウェイでは、次のタイプのカードを使用できます。

  • I/O カード(IOC)により、サービス ゲートウェイへの物理ネットワーク接続が追加されます。主な機能は、物理ポートに到着したデータ パケットを SPC(サービス処理カード)に配信し、サービス処理後にデータ パケットを物理ポートから転送することです。

  • フレックス IOC には、サービス ゲートウェイに物理ネットワーク接続を追加するポート モジュール用のスロットが 2 つあります。IOC と同様に、主な機能は、物理ポートに到着したデータ パケットを SPC に配信し、サービス処理後にデータ パケットを物理ポートから転送することです。

  • MPC(モジュラー ポート コンセントレータ)のフロント パネルには、MIC(モジュラー インターフェイス カード)と呼ばれる小型のカードを使用できるスロットがあります。各 MIC には、1 つ以上の物理インターフェイスがあります。MIC を搭載した MPC は、通常の I/O カード(IOC)と同じ方法で機能しますが、サービス ゲートウェイにさまざまなタイプのイーサネット ポートを追加する際の柔軟性が向上します。MPCとMICは、フレックスIOCやポートモジュールと同様の形式で機能します。ただし、この 2 つが異なる筐体を使用するため、MPC にポート モジュールを設置することも、MIC を Flex IOC にインストールすることもできません。

  • SPC(サービス処理カード)は、ファイアウォール、IPsec、IDP などの統合サービスを実行するための処理能力を提供します。サービス ゲートウェイを通過するすべてのトラフィックが SPC に渡され、サービス処理が適用されます。

  • スイッチ コントロール ボード(SCB)の電源オン/オフ IOC および SPC。制御クロッキングとシステムリセット。起動、監視、システム機能を制御します。各 SCB には、ルーティング エンジン用のフロント パネルにスロットがあります。

以下のモジュールは、SRX5400、SRX5600、SRX5800サービスゲートウェイのカードケージに適合する筐体を持つという意味ではカードではありませんが、このガイドでは、特定のSRX5400、SRX5600、SRX5800サービスゲートウェイカードに適合する以下のモジュールにも対応しています。

  • ルーティング エンジンは、SCB のスロットに収まり、ルーティング テーブルを維持し、デバイスで使用されるルーティング プロトコルを管理し、デバイス インターフェイスと一部のシャーシ コンポーネントを制御し、デバイスへのシステム管理とユーザー アクセス用のインターフェイスを提供します。

  • ポート モジュールは、フレックス IOC のスロットに収まり、追加の物理ネットワーク インターフェイス ポートをサービス ゲートウェイに追加します。

  • MPC のスロットに MIC(モジュラー インターフェイス カード)を取り付け、追加の物理ネットワーク インターフェイス ポートをサービス ゲートウェイに追加します。MPCとMICは、フレックスIOCやポートモジュールと同様の形式で機能します。ただし、この 2 つが異なる筐体を使用するため、MPC にポート モジュールを設置することも、MIC を Flex IOC にインストールすることもできません。

SRX5400、SRX5600、SRX5800 サービス ゲートウェイでサポートされるカード

表 1 は、SRX5400、SRX5600、SRX5800 サービス ゲートウェイでサポートされるカードおよびその他のモジュールを示しています。

表 1:SRX5400、SRX5600、SRX5800 サービス ゲートウェイ用のサポート対象カード

カード名とモデル番号

サポートされる初期の Junos OS リリース

最後にサポートされた Junos OS リリース

SRX5400

SRX5600 および SRX5800

SRX5400、SRX5600、SRX5800

Spc

サービス処理カードSRX5K-SPC-2-10-40の仕様

サポートされていません

9.2

12.3X48

サービス処理カードSRX5K-SPC-4-15-320の仕様

12.1X46-D10

12.1X44-D10



サービス処理カード SRX5K-SPC3 の仕様

18.2R1-S1

18.2R1-S1


インターフェイス カード

I/O カード SRX5K-40GE-SFP の仕様

サポートされていません

9.2

12.3X48

I/O カード SRX5K-4XGE-XFP の仕様

サポートされていません

9.2

12.3X48

フレックスI/Oカード(SRX5K-FPC-IOC)の仕様

サポートされていません

10.2

12.3X48

SRX5K-MPC(モジュラー ポート コンセントレータ)の仕様

12.1X46-D10

12.1X46-D10



SRX5K-MPC3-40G10Gの仕様

15.1X49-D10

15.1X49-D10



SRX5K-MPC3-100G10Gの仕様

15.1X49-D10

15.1X49-D10



SRX5K-IOC4-10Gの仕様

19.3R1

19.3R1



SRX5K-IOC4-MRATの仕様

19.3R1

19.3R1


SCB

スイッチ コントロール ボード SRX5K-SCB の仕様

12.1X46-D10

9.2

12.3X48

スイッチ コントロール ボード SRX5K-SCBE の仕様

12.1X47-D15

12.1X47-D15



スイッチ コントロール ボード SRX5K-SCB3 の仕様

15.1X49-D10

15.1X49-D10



スイッチ コントロール ボード SRX5K-SCB4 の仕様

サポートされていません

19.3R1


その他のモジュール

フレックスI/OカードポートモジュールSRX-IOC-16GE-SFPの仕様

サポートされていません

10.2



フレックスI/OカードポートモジュールSRX-IOC-16GE-TXの仕様

サポートされていません

10.2



フレックスI/OカードポートモジュールSRX-IOC-4XGE-XFP仕様

サポートされていません

10.2



MIC と 1x100GE CFP インターフェイス(SRX-MIC-1X100G-CFP)

12.1X46-D10

12.1X46-D10



MIC と 40GE QSFP+ インターフェイス x 2(SRX-MIC-2X40G-QSFP)

12.1X46-D10

12.1X46-D10



MIC、10GE SFP+ インターフェイス x 10(SRX-MIC-10XG-SFPP)

12.1X46-D10

12.1X46-D10



MIC と 20 x 1GE SFP インターフェイス(SRX-MIC-20GE-SFP)

12.1X47-D10

12.1X47-D10



ルーティング エンジン SRX5K-RE-13-20 の仕様

12.1X46-D10

9.2

12.3X48

ルーティング エンジン SRX5K-RE-1800X4 の仕様

12.1X47-D15

12.1X47-D15



ルーティング エンジン SRX5K-RE3-128G の仕様

19.3R1

19.3R1

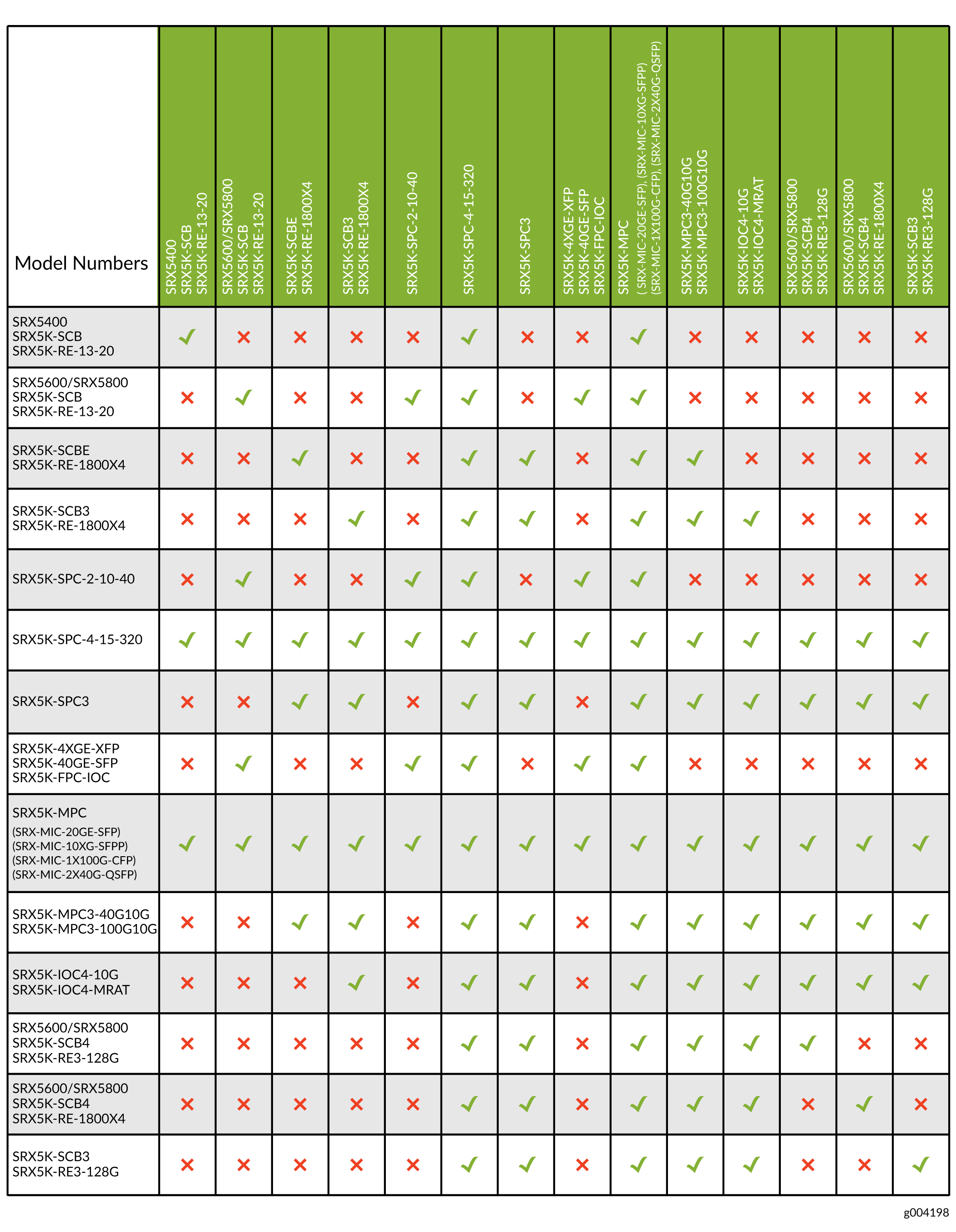

図 1 は、SRX5400、SRX5600、SRX5800 サービス ゲートウェイの各種インターフェイス カード間の互換性を示す相互運用性マトリクスです。

図 1:SRX5400、SRX5600、SRX5800 サービス ゲートウェイの Interoperability Matrix for SRX5400, SRX5600, and SRX5800 Services Gateways相互運用性マトリクス

SRX5800 サービス ゲートウェイ カード ケージおよびスロット

カード ケージは、シャーシ前面にカードを取り付ける 14 個の垂直スロットのセットです。スロットの番号は左から右に付けられています。 表 2 は、各スロットに取り付けることができるカードのタイプを示しています。

表 2:SRX5800 サービス ゲートウェイ カード ケージ スロット

カード ケージ スロット

対象となるカード

SPC

SPC3

IOC、Flex IOC、MPC

SCB

IOC3 と IOC4

0(一番左)

X

X

X



1

X

X

X



X

2

X

X

X



X

3

X

X

X



X

4

X

X

X



X

5

X

X

X



X

0



X



1



X



2/6

X

X

X

X

X

7

X

X

X



X

8

X

X

X



X

9

X

X

X



X

10

X

X

X



X

11(右端)

X



X


メモ:

SRX5800 サービス ゲートウェイの運用効率と冷却効率を高める場合は、スロット 0 と 11 を最後に入力することをお勧めします。

SRX5800 サービス ゲートウェイ SPC の説明

SPC(サービス処理カード)には SPU(サービス処理ユニット)があり、ファイアウォール、IPsec、IDP などの統合サービスを実行するための処理能力を提供します( 図 2 を参照)。サービス ゲートウェイを通過するすべてのトラフィックが SPU に渡され、サービス処理が適用されます。トラフィックは、サービス処理のためにインターフェイス カードによって SPU にインテリジェントに分散されます。

サービス ゲートウェイには、1 つの SPC がインストールされている必要があります。

SCB(スイッチ コントロール ボード)用に予約されていないスロットに SPC を設置できます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がデバイスを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

図 2 は、サービス ゲートウェイでサポートされる一般的な SPC を示しています。

図 2:一般的な SPC Typical SPC

サービス ゲートウェイでサポートされる SPC の詳細については、www.juniper.net/documentation/SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード リファレンスを参照してください。

サービス処理カードSRX5K-SPC-2-10-40の仕様

SRX5K-SPC-2-10-40 サービス処理カード(SPC)には、ファイアウォール、IPsec、IDP などの統合サービスを実行するための処理能力を提供する 2 つのサービス処理ユニット(SPU)が含まれています( 図 3 を参照)。サービス ゲートウェイを通過するすべてのトラフィックが SPU に渡され、サービス処理が適用されます。I/O カード(IOC)によってトラフィックが SPU にインテリジェントに分散され、サービス処理が行われます。

サービス ゲートウェイには、少なくとも 1 つの SPC がインストールされている必要があります。SPC を追加して、サービス処理容量を増やすことができます。

SCB(スイッチ コントロール ボード)用に予約されていないスロットに SPC をインストールできます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がデバイスを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

図 3 は、サービス ゲートウェイでサポートされる一般的な SPC を示しています。

図 3:サービス処理カード SRX5K-SPC-2-10-40 Services Processing Card SRX5K-SPC-2-10-40

各 SPC は、次のコンポーネントで構成されています。

  • SPCカバーは、接地面とスチフナーとして機能します。

  • 複数のデバイスを冗長シャーシ クラスタに接続するための 2 個のスモール フォームファクター プラガブル(SFP)シャーシ クラスタ コントロール ポート。冗長シャーシ クラスタの接続と設定の詳細については、 SRX シリーズ デバイスのシャーシ クラスタ ユーザー ガイド を参照してください。

    注意:

    ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートしています。ただし、JTAC は、ジュニパーネットワークスが認定または提供していないサードパーティー製光モジュールおよびケーブルのサポートを提供していません。サードパーティの光モジュールまたはケーブルを使用するジュニパーデバイスの実行に問題が発生した場合、JTACは、観察された問題がサードパーティの光モジュールまたはケーブルの使用に関連していない場合、ホスト関連の問題を診断するのに役立ちます。JTAC エンジニアは、サードパーティー製光モジュールまたはケーブルを確認し、必要に応じてジュニパー認定の同等のコンポーネントに交換することを依頼する可能性があります。

    消費電力が高いサードパーティー製光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器の熱損傷や寿命の短縮につながる可能性があります。サードパーティー製光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任で行ってください。ジュニパーネットワークスは、かかる使用により生じた損害について一切責任を負いません。

  • ファブリック インターフェイス。

  • SPC 上のルーティング エンジンと CPU 間で制御情報、ルート情報、統計情報を送信できる 2 個のギガビット イーサネット インターフェイス。

  • ボードの電源投入と制御を可能にする SCB の 2 つのインターフェイス。

  • 物理 SPC コネクター。

  • ミッドプレーンコネクターと電源回路。

  • 1.2 GHz CPU、システム コントローラ、1 GB の SDRAM を備えたプロセッサー サブシステム。

  • SPC と SPU ステータスを示すフェースプレート上の LED。

説明

2つのSPUを備えたSPC

ソフトウェア リリース

  • Junos OS リリース 9.2 以降

ケーブルとコネクター

シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1–SFP ポート(シャーシ クラスタ構成の制御リンク用)。

サポートされる SFP トランシーバ:

1000BASE-LH(モデル番号 SRX-SFP-1GE-LH、SRX-SFP-1GE-LH-ET)

1000BASE-LX(モデル番号 SRX-SFP-1GE-LX、SRX-SFP-1GE-LX-ET)

1000BASE-SX(モデル番号 SRX-SFP-1GE-SX、SRX-SFP-1GE-SX-ET)

コントロール

なし

サポートされるスロット

  • SRX5600 –SCB/RE 用に予約されている最下部のスロット 0 または 1 を除く任意のスロット。

  • SRX5800– 任意のスロット(SCB/RE 用に予約されているスロット 0 または 1 を除く)。

電力要件

最大 265 W

重量

約 5.9 kg(13 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–SPC は正常に動作しています。

  • Red-SPC は障害が発生し、正常に動作していません。

  • オフ: SPC の電源が切断されています。

ステータス LED、2 つの SPU SPU 0 および SPU 1 のそれぞれについて 1 つの 3 色:

  • 緑色:SPU は正常に動作しています。

  • オレンジ –SPU が初期化中です。

  • Red:SPU でエラーまたはエラーが発生しました。

  • オフ-SPU はオフラインです。4 つの SPU すべてがオフラインの場合、SPC をシャーシから取り外しても安全です。

サービス LED、2 つの SPU、 SPU 0SPU 1 のそれぞれについて 1 つの 2 色:

  • グリーンサービスは、許容可能な負荷の下でSPU上で実行されています。

  • SPU 上のオレンジのサービスが過負荷状態です。

  • オフサービスは SPU で実行されていません。

HA LED、1 つの 3 色:

メモ:

HA LED は、SPC に制御リンクがある場合にのみ点灯し、それ以外の場合はオフです。

制御リンクが SPC から削除された後でも、 HA LED が点灯することがあります。ノードの両方の電源を入れてLEDをオフにし、

  • 緑(太字):クラスタリングは正常に動作しています。すべてのクラスター・メンバーおよびモニター対象リンクが使用可能で、エラー条件は検出されません。

  • 緑(点滅):ノード間のデータ転送。

  • 赤色:クラスタリングに重大なアラームが表示されます。クラスター・メンバーが欠落しているか到達不能であるか、もう一方のノードがクラスターの一部でなくなったのは、制御リンクまたはファブリック・リンク障害に対してデュアル・メンバーシップおよび検出リカバリー・プロセスによってディスエーブルになっているためです。

  • オレンジ -すべてのクラスター メンバーが存在しますが、エラー状態によってクラスターのパフォーマンスと耐障害性が損なわれています。帯域幅が減少すると、単一障害点が存在する可能性があるため、パケットが破棄されたり、耐障害性が低下したりする可能性があります。エラー状態は、以下の原因で発生する可能性があります。

    • インターフェイス監視エラーの原因となるシャーシ クラスタ リンクの損失。

    • SPU または NPU でエラーが発生しました。

    • spu 監視またはコールド同期監視プロセスの失敗。

    • シャーシ クラスタ IP 監視エラー。

リンク/ACT LED、2 つのポートそれぞれに 1 つの シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1:

  • 緑(ちらつき):シャーシ クラスタ制御ポート リンクがアクティブです。

  • [オフ]-[リンクなし]

有効 LED、2 つのポートそれぞれに 1 つの シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1:

  • 緑:シャーシ クラスタ制御ポートが有効になっています。

  • オフ:シャーシ クラスタ制御ポートが無効になっています。

シリアル番号の場所

シリアル番号ラベルは 、図4に示すように配置されています。

図 4:シリアル番号ラベル(IOC、類似の他のカード) Serial Number Label (IOC Shown, Other Cards Similar)

サービス処理カードSRX5K-SPC-4-15-320の仕様

SRX5K-SPC-4-15-320サービス処理カード(SPC)には、ファイアウォール、IPsec、IDPなどの統合サービスを実行するための処理能力を提供する4つのサービス処理ユニット(SPU)が含まれています( 図5を参照)。サービス ゲートウェイを通過するすべてのトラフィックが SPU に渡され、サービス処理が適用されます。I/O カード(IOC)によってトラフィックが SPU にインテリジェントに分散され、サービス処理が行われます。

サービス ゲートウェイには、少なくとも 1 つの SPC がインストールされている必要があります。SPC を追加して、サービス処理容量を増やすことができます。

SCB(スイッチ コントロール ボード)用に予約されていないスロットに SPC をインストールできます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がデバイスを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

サービス ゲートウェイに SRX5K-SPC-4-15-320 SPC と以前の SRX5K-SPC-2-10-40 SPC が混在している場合、SRX5K-SPC-4-15-320 SPC はシャーシ内の任意の SPC の最小番号のスロットを使用する必要があります。この構成により、センター ポイント(CP)機能が高速でハイパフォーマンスな SPC タイプによって実行されます。

図 5:サービス処理カード SRX5K-SPC-4-15-320 Services Processing Card SRX5K-SPC-4-15-320

各 SPC は、次のコンポーネントで構成されています。

  • SPCカバーは、接地面とスチフナーとして機能します。

  • 複数のデバイスを冗長シャーシ クラスタに接続するための 2 個のスモール フォームファクター プラガブル(SFP)シャーシ クラスタ コントロール ポート。冗長シャーシ クラスタの接続と設定の詳細については、 SRX シリーズ デバイスのシャーシ クラスタ ユーザー ガイド を参照してください。

    注意:

    ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートしています。ただし、JTAC は、ジュニパーネットワークスが認定または提供していないサードパーティー製光モジュールおよびケーブルのサポートを提供していません。サードパーティの光モジュールまたはケーブルを使用するジュニパーデバイスの実行に問題が発生した場合、JTACは、観察された問題がサードパーティの光モジュールまたはケーブルの使用に関連していない場合、ホスト関連の問題を診断するのに役立ちます。JTAC エンジニアは、サードパーティー製光モジュールまたはケーブルを確認し、必要に応じてジュニパー認定の同等のコンポーネントに交換することを依頼する可能性があります。

    消費電力が高いサードパーティー製光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器の熱損傷や寿命の短縮につながる可能性があります。サードパーティー製光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任で行ってください。ジュニパーネットワークスは、かかる使用により生じた損害について一切責任を負いません。

  • ファブリック インターフェイス。

  • SPC 上のルーティング エンジンと CPU 間で制御情報、ルート情報、統計情報を送信できる 2 個のギガビット イーサネット インターフェイス。

  • ボードの電源投入と制御を可能にする SCB の 2 つのインターフェイス。

  • 物理 SPC コネクター。

  • ミッドプレーンコネクターと電源回路。

  • 1.2 GHz CPU、システム コントローラ、1 GB の SDRAM を備えたプロセッサー サブシステム。

  • SPC と SPU ステータスを示すフェースプレート上の LED。

説明

SPU を 4 個搭載した SPC

ソフトウェア リリース

  • Junos OS リリース 12.1X44-D10 以降

ケーブルとコネクター

シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1–SFP ポート(シャーシ クラスタ構成の制御リンク用)。

サポートされる SFP トランシーバ:

1000BASE-LH(モデル番号 SRX-SFP-1GE-LH、SRX-SFP-1GE-LH-ET)

1000BASE-LX(モデル番号 SRX-SFP-1GE-LX、SRX-SFP-1GE-LX-ET)

1000BASE-SX(モデル番号 SRX-SFP-1GE-SX、SRX-SFP-1GE-SX-ET)

コントロール

なし

サポートされるスロット

  • SRX5400–SCB/RE 用に予約されている最下部のスロット 0 を除く任意のスロット。

  • SRX5600 –SCB/RE 用に予約されている最下部のスロット 0 または 1 を除く任意のスロット。

  • SRX5800– 任意のスロット(SCB/RE 用に予約されているスロット 0 または 1 を除く)。

電力要件

475 W(標準)、585 W(最大)

メモ:
  • SRX5600 および SRX5800 サービス ゲートウェイでは、SRX5K-SPC-4-15-320 SPC を設置して使用するには、サービス ゲートウェイに大容量電源(AC または DC のいずれか)と大容量のファン トレイがインストールされている必要があります。大容量の電源とファン トレイがインストールされていない場合、SRX5K-SPC-4-15-320 SPC を認識すると、サービス ゲートウェイはアラーム状態をログに記録します。

  • AC 電源を搭載した SRX5600 サービス ゲートウェイでは、ハイライン(220v)入力電力を使用して、デバイスが SRX5K-SPC-4-15-320 SPC をサポートするのに十分な電力を確保することをお勧めします。

重量

約 8.3 kg(18 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–SPC は正常に動作しています。

  • Red-SPC は障害が発生し、正常に動作していません。

  • オフ: SPC の電源が切断されています。

ステータス LED、4 つの SPU SPU 0~SPU 3 それぞれ 1 つの 3 色:

  • 緑色:SPU は正常に動作しています。

  • オレンジ –SPU が初期化中です。

  • Red:SPU でエラーまたはエラーが発生しました。

  • オフ-SPU はオフラインです。4 つの SPU すべてがオフラインの場合、SPC をシャーシから取り外しても安全です。

サービスLED、4 つの SPU SPU 0~SPU 3 のそれぞれについて 1 つの 2 色:

  • グリーンサービスは、許容可能な負荷の下でSPU上で実行されています。

  • SPU 上のオレンジのサービスが過負荷状態です。

  • オフサービスは SPU で実行されていません。

HA LED、1 つの 3 色:

  • グリーン クラスタリングは正常に動作しています。すべてのクラスター・メンバーおよびモニター対象リンクが使用可能で、エラー条件は検出されません。

  • 赤色:クラスタリングに重大なアラームが表示されます。クラスター・メンバーが欠落しているか到達不能であるか、もう一方のノードがクラスターの一部でなくなったのは、制御リンク障害またはファブリック・リンク障害に反応してデュアル・メンバーシップおよび検出リカバリー・プロセスによってディスエーブルになっているためです。

  • オレンジ -すべてのクラスター メンバーが存在しますが、エラー状態によってクラスターのパフォーマンスと耐障害性が損なわれています。帯域幅が減少すると、単一障害点が存在する可能性があるため、パケットが破棄されたり、耐障害性が低下したりする可能性があります。エラー状態は、以下の原因で発生する可能性があります。

    • インターフェイス監視エラーの原因となるシャーシ クラスタ リンクの損失。

    • SPU または NPU でエラーが発生しました。

    • spu 監視またはコールド同期監視プロセスの失敗。

    • シャーシ クラスタ IP 監視エラー。

  • オフ: ノードはクラスタリング用に構成されていないか、コントロール リンクまたはファブリック リンクの障害に対応してデュアル メンバーシップおよび検出回復プロセスによって無効になっています。

リンク/ACT LED、2 つのポートそれぞれに 1 つの シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1:

  • 緑色:シャーシ クラスタ制御ポート リンクがアクティブです。

  • [オフ]-[リンクなし]

有効 LED、2 つのポートそれぞれに 1 つの シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1:

  • 緑:シャーシ クラスタ制御ポートが有効になっています。

  • オフ:シャーシ クラスタ制御ポートが無効になっています。

シリアル番号の場所

シリアル番号ラベルは、 図6に示すように配置されています。

図 6:シリアル番号ラベル(IOC、類似の他のカード) Serial Number Label (IOC Shown, Other Cards Similar)

サービス処理カード SRX5K-SPC3 の仕様

SRX5K-SPC3 サービス処理カード(SPC)には、SPU 当たり 128 GB のメモリを備えた 2 つのサービス処理ユニット(SPU)が含まれています。これは、ファイアウォール、IPsec、IDP などの統合サービスを実行するための処理能力を提供します( 図 7 を参照)。サービス ゲートウェイを通過するすべてのトラフィックが SPU に渡され、サービス処理が適用されます。I/O カード(IOC)によってトラフィックが SPU にインテリジェントに分散され、サービス処理が行われます。

サービス ゲートウェイには、少なくとも 1 つの SPC がインストールされている必要があります。SPC を追加して、サービス処理容量を増やすことができます。

SPC は、SCB(スイッチ コントロール ボード)用に予約されているスロットや、SRX5800 のスロット 11 に設置することはできません。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がデバイスを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

メモ:

サービス ゲートウェイに SRX5K-SPC-2-10-40 SPC と SRX5K-SPC3 SPC3 を組み合わせることはできません。 Junos OS リリース 18.2R2 から 18.4R1 以降、18.3R1 ではなく、SRX5K-SPC-4-15-320 SPC と SRX5K-SPC3 SPC3 SPC を組み合わせることができます。

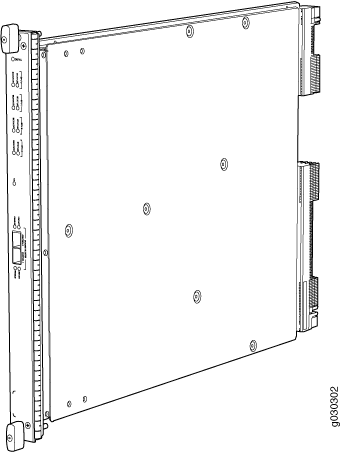

図 7:サービス処理カード SRX5K-SPC3 Services Processing Card SRX5K-SPC3

各 SPC は、次のコンポーネントで構成されています。

  • SPCカバーは、接地面とスチフナーとして機能します。

  • 複数のデバイスを冗長シャーシ クラスタに接続するための 2 個の 10 ギガビット イーサネット SFP+(スモール フォームファクター プラガブル プラス)シャーシ クラスタ コントロール ポート。冗長シャーシ クラスタの接続と設定の詳細については、「 SRX シリーズ デバイスのシャーシ クラスタ ユーザー ガイド 」を参照してください。

    注意:

    ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートしています。ただし、JTAC は、ジュニパーネットワークスが認定または提供していないサードパーティー製光モジュールおよびケーブルのサポートを提供していません。サードパーティの光モジュールまたはケーブルを使用するジュニパーデバイスの実行に問題が発生した場合、JTACは、観察された問題がサードパーティの光モジュールまたはケーブルの使用に関連していない場合、ホスト関連の問題を診断するのに役立ちます。JTAC エンジニアは、サードパーティー製光モジュールまたはケーブルを確認し、必要に応じてジュニパー認定の同等のコンポーネントに交換することを依頼する可能性があります。

    消費電力が高いサードパーティー製光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器の熱損傷や寿命の短縮につながる可能性があります。サードパーティー製光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任で行ってください。ジュニパーネットワークスは、かかる使用により生じた損害について一切責任を負いません。

  • ファブリック インターフェイス

  • ルーティング エンジンへの制御接続を提供する 1 ギガビット イーサネット スイッチ。

  • ボードの電源投入と制御を可能にする SCB の 2 つのインターフェイス。

  • 物理 SPC コネクター

  • ミッドプレーンコネクターと電源回路。

  • 2.3 GHz CPU、システム コントローラ、2 個の 128 GB ソリッド ステート ドライブ(SSD)を備えたプロセッサー サブシステム。

  • SPC と SPU ステータスを示すフェースプレート上の LED。

説明

2 つの SPU に 256 GB メモリを搭載した SPC。

ソフトウェア リリース

  • Junos OS リリース 18.2R1-S1

ケーブルとコネクター

シャーシ クラスタ構成の制御リンク用の HA0 および HA1 SFP+ ポート。

対応トランシーバ:

  • 10GBASE-LR:トランシーバ モデル番号 SRX-SFP-10GE-LR

  • 10GBASE-SR:トランシーバ モデル番号 SRX-SFP-10GE-SR

コントロール

なし

サポートされるスロット

  • SRX5400–SCB/RE 用に予約されている最下部のスロット 0 を除く任意のスロット。

  • SRX5600 –SCB/RE 用に予約されている最下部のスロット 0 または 1 を除く任意のスロット。

  • SRX5800 – スロット 11、SCB/RE 用に予約されているスロット 0 または 1 を除く任意のスロット。

電力要件

最大 650 W

メモ:
  • SRX5600 および SRX5800 サービス ゲートウェイでは、SRX5K-SPC3 SPC3 SPC を設置して使用するには、大容量電源(AC または DC)と大容量ファン トレイがサービス ゲートウェイにインストールされている必要があります。大容量の電源とファン トレイが取り付けられていない場合、SRX5K-SPC3 SPC を認識すると、サービス ゲートウェイはアラーム状態をログに記録します。

  • AC 電源を搭載した SRX5600 サービス ゲートウェイでは、ハイライン(220v)入力電力を使用して、デバイスが SRX5K-SPC3 SPC3 SPC をサポートするのに十分な電力を確保することをお勧めします。

重量

約 8.3 kg(18 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–SPC は正常に動作しています。

  • Red-SPC は障害が発生し、正常に動作していません。

  • オフ: SPC の電源が切断されています。

ステータス LED、SPU SPU 0 および SPU 1 ごとに 1 つの 3 色:

  • オフ-SPU はオフラインです。

  • オレンジの点滅 – SPU が初期化中です。

  • 緑:SPU の初期化が行われ、正常に動作しています。

  • Red:SPU でエラーまたはエラーが発生しました。

サービス LED、SPU SPU 0 および SPU 1 ごとに 1 つの 3 色:

  • オフ-SPU はオフラインです。

  • 赤い点滅 – SPU の初期化が完了しました。

  • オレンジの点滅–サービスは SPU で初期化されています。

  • グリーンサービスは、許容可能な負荷の下でSPU上で実行されています。

  • Solid Red-Service でエラーまたはエラーが発生しました。

HA LED、1 つの 3 色:

  • グリーン クラスタリングは正常に動作しています。すべてのクラスター・メンバーおよびモニター対象リンクが使用可能で、エラー条件は検出されません。

  • 赤色:クラスタリングに重大なアラームが表示されます。クラスター・メンバーが欠落しているか到達不能であるか、もう一方のノードがクラスターの一部でなくなったのは、制御リンク障害またはファブリック・リンク障害に反応してデュアル・メンバーシップおよび検出リカバリー・プロセスによってディスエーブルになっているためです。

  • オレンジ -すべてのクラスター メンバーが存在しますが、エラー状態によってクラスターのパフォーマンスと耐障害性が損なわれています。帯域幅が減少すると、単一障害点が存在する可能性があるため、パケットが破棄されたり、耐障害性が低下したりする可能性があります。エラー状態は、以下の原因で発生する可能性があります。

    • インターフェイス監視エラーの原因となるシャーシ クラスタ リンクの損失。

    • SPU または NPU でエラーが発生しました。

    • spu 監視またはコールド同期監視プロセスの失敗。

    • シャーシ クラスタ IP 監視エラー。

  • オフ: ノードはクラスタリング用に構成されていないか、コントロール リンクまたはファブリック リンクの障害に対応してデュアル メンバーシップおよび検出回復プロセスによって無効になっています。

リンク/ACT LED、2 つのポートそれぞれに 1 つの シャーシ クラスタ コントロール 0 および シャーシ クラスタ コントロール 1:

  • 緑色:シャーシ クラスタ制御ポート リンクがアクティブです。

  • [オフ]-[リンクなし]

SRX5K-MPC(モジュラー ポート コンセントレータ)の仕様

SRX5K-MPC( 図 8 を参照)は、MIC を受け入れる 2 個のスロットを備えたインターフェイス カードです。これらの MIC は、サービス ゲートウェイにイーサネット ポートを追加します。MIC を搭載した MPC は、通常の IOC と同じ方法で機能しますが、サービス ゲートウェイにさまざまなタイプのイーサネット ポートを追加できます。MPCとMICは、フレックスIOCやポートモジュールと同様の形式で機能します。ただし、この 2 つが異なる筐体を使用するため、MPC にポート モジュールを設置することも、MIC を Flex IOC にインストールすることもできません。

サービス ゲートウェイには、少なくとも 1 つのインターフェイス カードをインストールする必要があります。インターフェイス カードには、使用可能な IOC、フレックス IOC、または MPC タイプのいずれかを使用できます。MIC は 1 つだけ追加できます。同じタイプまたは異なるタイプのMICを2つ追加することもできます

MPC は、SCB(スイッチ コントロール ボード)用に予約されていない任意のスロットにインストールできます。

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード ケージ内のスロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環するようにブランク パネルを取り付ける必要があります。MPC のスロットが MIC によって占有されていない場合は、空の MIC スロットにブランク パネルを取り付けてシールドし、冷却空気が MPC を通って適切に循環できるようにする必要があります。

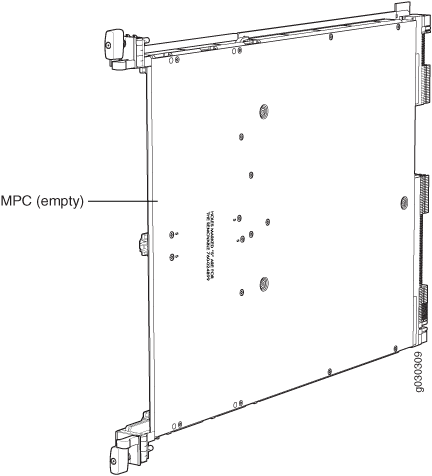

図 8:SRX5K-MPC SRX5K-MPC
メモ:

SRX5600 または SRX5800 サービス ゲートウェイに SRX5K-MPC を設置する場合:

  • CLI コマンドを session-distribution-mode 使用して明示的に設定されていない場合は、次の手順に従います。

    user@host set security forwarding-process application-services session-distribution-mode

    SRX5K-MPC は、既存の SRX5K-MPC または MPC 以外がインストールされている場合でも、自動的にハッシュベース モードになります。にnormal設定session-distribution-modeすることはできません。

  • session-distribution-modeに明示的に設定normalされており、MIC がデバイスにインストールされている場合、SRX5K-MPC はオフラインのままで、サービス ゲートウェイはメジャー アラームを生成し、トラブルシューティングのためにイベントをログに記録します。CLI コマンドを使用して明示的に設定session-distribution-modeする必要があります。

    user@host set security forwarding-process application-services session-distribution-mode hash-based

SRX5400 サービス ゲートウェイに SRX5K-MPC をインストールする場合、 session-distribution-mode モードがデフォルトとして設定または設定されている場合 hash-based にのみ機能します。通常モードはサポートされていません。

セッション モードからハッシュ モード(SRX5K-MPC または非 MPC の場合)に移行する場合、PPS(スループット)では 9% の低下が観察されます。一方、パフォーマンスの低下は CPS(1 秒あたりの接続数)とセッション容量の数値では観察されません。

CLI コマンドの詳細については、 www.juniper.net/documentation/ の Junos OS マニュアル一覧を参照してください。

説明

  • MPC、2 個の MIC 用スロット付き

  • 最大スループット:

    Junos OS リリース 12.1X46-D10 以降からスロット当たり 75 Gbps

    Junos OS リリース 12.1x47-D15 以降からスロット当たり 120 Gbps

ソフトウェア リリース

Junos OS リリース 12.1x46-D10

ケーブルとコネクター

2 個の MIC 用スロット

コントロール

MIC スロット 0 と 1 用にイジェクター ノブ x 1。イジェクター ノブを引いて取り外し、隣接する MIC を部分的に取り出します。

サポートされるスロット

  • SRX5400 – 任意のスロット(下部スロットを除く ) 0

  • SRX5600 – 下部スロット0または1を除く任意スロット

  • SRX5800 – センター スロット 0 または 1 を除く任意スロット

電力要件

MPC の最大 570 W(該当するトランシーバを含む 2 個の MIC を使用)。

メモ:
  • SRX5600 および SRX5800 サービス ゲートウェイに SRX5K-MPC を設置して使用するには、大容量電源(AC または DC)と大容量ファン トレイをサービス ゲートウェイに取り付ける必要があります。SRX5400 サービス ゲートウェイのすべてのモデルには、すでに大容量の電源が含まれています。大容量の電源とファン トレイが取り付けられていない場合、SRX5K-MPC を認識すると、サービス ゲートウェイはアラーム状態をログに記録します。

  • AC 電源を搭載した SRX5400 および SRX5600 サービス ゲートウェイでは、ハイライン(220 V)入力電力を使用して、デバイスが SRX5K-MPC をサポートするのに十分な電力を確保することをお勧めします。

重量

4.5 kg(約 10 ポンド)(MIC なし)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑–MPC は正常に動作しています。

  • 緑色に点滅 – MPC はオンラインまたはオフラインに移行しています。

  • Red–MPC は障害が発生し、正常に動作していません。

  • オフ: MPC の電源が切断されます。

シリアル番号の場所

シリアル番号ラベルは黄色で、カードの反対側にあります。

MIC と 20 x 1GE SFP インターフェイス(SRX-MIC-20GE-SFP)

MIC(モジュラー インターフェイス カード)と MPC(モジュラー ポート コンセントレータ)を使用して、ネットワーク固有のニーズに合わせて、さまざまなイーサネット インターフェイスの組み合わせをサービス ゲートウェイに追加します。

SRX-MIC-20GE-SFP MIC( 図 9 を参照)を SRX-5K MPC に取り付けて、20 個の 1 ギガビット イーサネット SFP(スモール フォームファクター プラガブル)イーサネット ポートを追加できます。

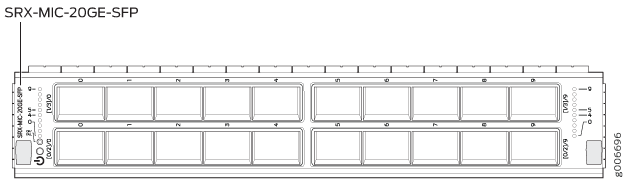

図 9:SRX-MIC-20GE-SFP SRX-MIC-20GE-SFP

説明

  • MIC と 20 個の 1 ギガビット イーサネット SFP イーサネット ポート

  • SRX-5K-MPC の 2 つのスロットのいずれかに適合

  • 最大 20 Gbps の全二重トラフィックをサポート

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:20 Gbps

ソフトウェア リリース

Junos OS リリース 12.1X47-D10

ケーブルとコネクター

20 個の SFP ギガビット イーサネット トランシーバ用ソケット。

サポートされる SFP トランシーバ:

1000BASE-LX(モデル番号 SRX-SFP-1GE-LX、SRX-SFP-1GE-LX-ET)

1000BASE-SX(モデル番号 SRX-SFP-1GE-SX、SRX-SFP-1GE-SX-ET)

1000BASE-T(モデル番号 SRX-SFP-1GE-T、SRX-SFP-1GE-T-ET)

重量

約 0.54 kg(1.2 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • グリーン MIC は正常に動作しています。

  • Red-MIC に障害が発生しました。

  • OFF-MIC の電源が切断されています。

リンク LED、シングル カラー、SFP ポート当たり 1 個:

  • 緑色のリンクがアクティブです。

  • オフリンクは非アクティブです。

ポートとインターフェイスの番号付け

各 MPC は最大 2 つの MIC を受け入れます。SRX-MIC-20GE-SFP は、SFP 搭載の 20 ポート ギガビット イーサネット MIC です。

MIC の各ポートは、CLI の一意のインターフェイス名に対応しています。

インターフェイス名の構文では、ハイフン(-)がメディア タイプを MPC 番号(CLI 内で表される FPC )から分離します。MPC スロット番号は、インターフェイスの最初の番号に対応しています。インターフェイスの2番目の番号は論理PIC番号に対応しています。インターフェイスの最後の番号が MIC のポート番号と一致します。スラッシュ(/)は、MPC 番号を論理 PIC 番号とポート番号から分離します。

type-fpc/pic/port

  • type—ネットワーク デバイスを識別するメディア タイプ。例えば:

    • ge—ギガビット イーサネット インターフェイス

    • SONET/SDHインターフェイス

    • xe —10 ギガビット イーサネット インターフェイス

    メディア タイプの完全なリストについては、「 インターフェイス命名の概要」を参照してください。

  • fpc—MPC が SRX5400、SRX5600、または SRX5800 サービス ゲートウェイにインストールされているスロット。

  • picMIC の 2 つの論理 PIC、最初のスロットに取り付けた場合は 0 または 1、2 番目のスロットに取り付けた場合は 2 または 3 の番号が付きます。

  • port—ポート番号。

図 10 は、SRX5400、SRX5600、または SRX5800 サービス ゲートウェイのスロット にある MPC のスロット 2 0 に設置された SRX-MIC-20GE-SFP MIC を示しています。

図 10:SRX-MIC-20GE-SFP インターフェイス ポート マッピング SRX-MIC-20GE-SFP Interface Port Mapping

SRX-MIC-20GE-SFP MIC には、CLI で番号が付PIC 1いた PIC 0 2 つの論理 PIC が含まれています。各論理PICには、0~9の番号が付いた10個のポートが含まれています

コマンド出力の show chassis fpc pic-status サンプル出力には、スロット内の MPC 2のスロットに挿入された 2 個の 20 ポート ギガビット イーサネット MIC と SFP が表示されています。

2 つの MIC の論理 PIC— は 10x 1GE(LAN) SFP 、 、 PIC 1PIC 2および PIC 3と表示PIC 0されます。

user@host> show chassis hardware
node1:
--------------------------------------------------------------------------
Slot 1   Online       SRX5k SPC II
  PIC 0  Online       SPU Cp
  PIC 1  Online       SPU Flow
  PIC 2  Online       SPU Flow
  PIC 3  Online       SPU Flow
Slot 2   Online       SRX5k IOC II
  PIC 0  Online       10x 1GE(LAN) SFP
  PIC 1  Online       10x 1GE(LAN) SFP
  PIC 2  Online       10x 1GE(LAN) SFP
  PIC 3  Online       10x 1GE(LAN) SFP

{primary:node1}

コマンド出力には show interfaces terse 、2 つの MIC にあるすべてのポートに対応するギガビット イーサネット インターフェイスが表示されます。

user@host> show interfaces terse

Interface               Admin Link Proto    Local                 Remote
gr-0/0/0                up    up
ip-0/0/0                up    up
lt-0/0/0                up    up
ge-2/0/0                up    up
ge-2/0/1                up    down
ge-2/0/2                up    down
ge-2/0/3                up    down
ge-2/0/4                up    down
ge-2/0/5                up    up
ge-2/0/6                up    down
ge-2/0/7                up    down
ge-2/0/8                up    up
ge-2/0/9                up    up
ge-2/1/0                up    down
ge-2/1/1                up    up
ge-2/1/2                up    down
ge-2/1/3                up    down
ge-2/1/4                up    up
ge-2/1/5                up    down
ge-2/1/6                up    down
ge-2/1/7                up    down
ge-2/1/8                up    up
ge-2/1/9                up    up
ge-2/2/0                up    down
ge-2/2/1                up    down
ge-2/2/2                up    down
ge-2/2/3                up    down
ge-2/2/4                up    down
ge-2/2/5                up    down
ge-2/2/6                up    down
ge-2/2/7                up    down
ge-2/2/8                up    down
ge-2/2/9                up    down
ge-2/3/0                up    down
ge-2/3/1                up    down
ge-2/3/2                up    down
ge-2/3/3                up    down
ge-2/3/4                up    down
ge-2/3/5                up    down
ge-2/3/6                up    down
ge-2/3/7                up    down
ge-2/3/8                up    down
ge-2/3/9                up    down

シリアル番号の場所

シリアル番号ラベルは黄色で、 図11に示すように配置されています。

図 11:SRX-MIC-20GE-SFP シリアル番号ラベル SRX-MIC-20GE-SFP Serial Number Label
メモ:

メザニン カードのシリアル番号は参照用にのみ表示され、いかなる目的にも使用されることはありません。

MIC、10GE SFP+ インターフェイス x 10(SRX-MIC-10XG-SFPP)

MIC と MPC を使用して、ネットワーク固有のニーズに合わせて、さまざまなイーサネット インターフェイスの組み合わせをサービス ゲートウェイに追加します。SRX-MIC-10XG-SFPP( 図 12 を参照)を MPC に取り付けて、10 個の 10 ギガビット イーサネット SFP+ ポートを追加できます。

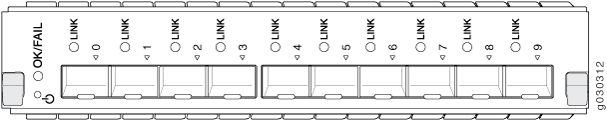

図 12:SRX-MIC-10XG SFPP SRX-MIC-10XG SFPP

説明

  • MIC、SFP+ 10 ギガビット イーサネット ポート x 10

  • MPC に適合

  • 最大 100 Gbps の全二重トラフィックをサポート

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:100 Gbps

ソフトウェア リリース

Junos OS リリース 12.1X46-D10

ケーブルとコネクター

10 Gbps SFP+ トランシーバ 10 個用ソケット

サポートされるトランシーバについては、「 ハードウェア互換性ツール 」を参照してください。

サポートされるスロット

SRX5K-MPC のどちらのスロットも

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色:MIC は正常に動作しています。

  • 赤色:MIC に障害が発生し、正常に動作していません。

  • オフ: MIC の電源が切断されています。

リンク LED、単色:

  • 緑 – リンクがアクティブです。

  • [オフ]-[リンクなし]

ポートとインターフェイスの番号付け

MIC の各ポートは、CLI の一意のインターフェイス名に対応しています。

インターフェイス名の構文では、ハイフン(-)がメディア タイプを MPC 番号(CLI 内で表される FPC )から分離します。MPC スロット番号は、インターフェイスの最初の番号に対応しています。インターフェイスの2番目の番号は論理PIC番号に対応しています。インターフェイスの最後の番号が MIC のポート番号と一致します。スラッシュ(/)は、MPC 番号を論理 PIC 番号とポート番号から分離します。

type-fpc/pic/port

  • type—ネットワーク デバイスを識別するメディア タイプ。例えば:

    • ge—ギガビット イーサネット インターフェイス

    • SONET/SDHインターフェイス

    • xe —10 ギガビット イーサネット インターフェイス

    メディア タイプの完全なリストについては、「 インターフェイス命名の概要」を参照してください。

  • fpc—MPC が SRX5400、SRX5600、または SRX5800 サービス ゲートウェイにインストールされているスロット。

  • picMIC の論理 PIC。1 番目のスロットに取り付けた場合は 0、2 番目のスロットに取り付けた場合は 2 という番号が付いています。

  • port—ポート番号。

図 13 は、SRX-MIC-10XG-SFPP MIC が SRX5400、SRX5600、または SRX5800 サービス ゲートウェイのスロット 内の MPC のスロット 2 0 に設置されている場合のポートとインターフェイスの番号付けを示しています。

図 13:SRX-MIC-10XG-SFPP ポートとインターフェイスの番号付け SRX-MIC-10XG-SFPP Port and Interface Numbering

SRX-MIC-10XG-SFPP MIC には、1 つの論理 PIC が含まれています。これは、MPC の最初のスロットに挿入されたとき PIC 0 、または PIC 2 MPC の 2 番目のスロットに挿入されたときに CLI に番号が付けられます。各論理PICには、0~9の番号が付いた 10 個のポートが含 まれています

コマンドの出力例には、スロット内の show chassis fpc pic-status MPC 2のスロットに挿入された 2 個の 10 ポート 10 ギガビット イーサネット MIC と SFP+ が表示されています。

2 つの MIC の論理 PIC は 10x 10GE SFP+ 、 と PIC 2としてPIC 0表示されます。

user@host> show chassis fpc pic-status

Slot 1   Online       SRX5k SPC II
  PIC 0  Online       SPU Cp
  PIC 1  Online       SPU Flow
  PIC 2  Online       SPU Flow
  PIC 3  Online       SPU Flow
Slot 2   Online       SRX5k IOC II
  PIC 0  Online       10x 10GE SFP+
  PIC 2  Online       10x 10GE SFP+

コマンド出力には show interfaces terse 、各 MIC にある 10 個のポートに対応する 10 ギガビット イーサネット インターフェイスが表示されます。

user@host> show interfaces terse

Interface               Admin Link Proto    Local                 Remote
gr-0/0/0                up    up
ip-0/0/0                up    up
lt-0/0/0                up    up
xe-2/0/0                up    up
xe-2/0/1                up    up
xe-2/0/2                up    up
xe-2/0/2.0              up    up   inet     131.131.131.2/24
                                   inet6    1300::2/64
                                            fe80::224:dcff:fe20:b94c/64
                                   multiservice
xe-2/0/3                up    up
xe-2/0/4                up    up
xe-2/0/5                up    up
xe-2/0/6                up    up
xe-2/0/6.0              up    up   inet     141.141.141.1/24
                                   inet6    1400::1/64
                                            fe80::224:dcff:fe20:b950/64
                                   multiservice
xe-2/0/7                up    down
xe-2/0/8                up    down
xe-2/0/9                up    down
xe-2/2/0                up    down
xe-2/2/1                up    down
xe-2/2/2                up    down
xe-2/2/3                up    down
xe-2/2/4                up    down
xe-2/2/5                up    down
xe-2/2/6                up    down
xe-2/2/7                up    down
xe-2/2/8                up    down
xe-2/2/9                up    down

シリアル番号の場所

シリアル番号ラベルは黄色で、 図14に示すように配置されています。

図 14:SRX-MIC-10XG-SFPP シリアル番号ラベル SRX-MIC-10XG-SFPP Serial Number Label

MIC と 1x100GE CFP インターフェイス(SRX-MIC-1X100G-CFP)

MIC と MPC を使用して、ネットワーク固有のニーズに合わせて、さまざまなイーサネット インターフェイスの組み合わせをサービス ゲートウェイに追加します。SRX-MIC-1X100G-CFP( 図 15 を参照)を MPC に取り付けて、1 個の 100 ギガビット イーサネット CFP ポートを追加できます。

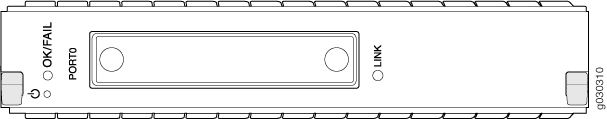

図 15: SRX-MIC-1X100G-CFP SRX-MIC-1X100G-CFP

説明

  • MIC、CFP 100 ギガビット イーサネット ポート x 1

  • MPC に適合

  • 最大 100 Gbps の全二重トラフィックをサポート

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:100 Gbps

ソフトウェア リリース

Junos OS リリース 12.1X46-D10

ケーブルとコネクター

100 ギガビット CFP トランシーバ用の 1 ソケット。

サポートされる CFP トランシーバ:

  • 100GBASE-LR4(モデル番号:SRX-CFP-100G-LR4)

  • 100GBASE-SR10(モデル番号:SRX-CFP-100G-SR10)

サポートされるスロット

SRX5K-MPC のどちらのスロットも

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色:MIC は正常に動作しています。

  • 赤色:MIC に障害が発生し、正常に動作していません。

  • オフ: MIC の電源が切断されています。

リンク LED、単色:

  • 緑 – リンクがアクティブです。

  • [オフ]-[リンクなし]

シリアル番号の場所

シリアル番号ラベルは黄色で、 図16に示すように配置されています。

図 16:SRX-MIC-1X100G-CFP シリアル番号ラベル SRX-MIC-1X100G-CFP Serial Number Label

MIC と 40GE QSFP+ インターフェイス x 2(SRX-MIC-2X40G-QSFP)

MIC と MPC を使用して、ネットワーク固有のニーズに合わせて、さまざまなイーサネット インターフェイスの組み合わせをサービス ゲートウェイに追加します。SRX-MIC-2X40G-QSFP( 図 17 を参照)を MPC に取り付けて、2 個の 40 ギガビット クワッド スモール フォームファクター プラガブル(QSFP+)イーサネット ポートを追加できます。

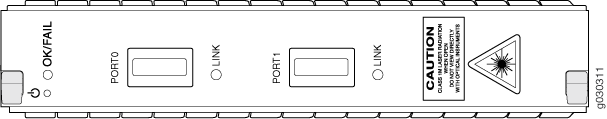

図 17: SRX-MIC-2X40G QSFP SRX-MIC-2X40G QSFP

説明

  • MIC、QSFP+ イーサネット ポート x 2

  • MPC に適合

  • 最大 80 Gbps の全二重トラフィックをサポート

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:80 Gbps

ソフトウェア リリース

Junos OS リリース 12.1X46-D10

ケーブルとコネクター

QSFP+ 40 ギガビット イーサネット光ファイバー トランシーバ 2 個用のソケット。

サポートされる QSFP+ トランシーバ:

40GBASE-SR4(モデル番号 SRX-QSFP-40G-SR4)

40GBASE-LR4(モデル番号 SRX-QSFP-40G-LR4)

サポートされるスロット

SRX5K-MPC のどちらのスロットも

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色:MIC は正常に動作しています。

  • 赤色:MIC に障害が発生し、正常に動作していません。

  • オフ: MIC の電源が切断されています。

リンク LED、単色、QSFP+ ポート当たり 1 個:

  • 緑 – リンクがアクティブです。

  • [オフ]-[リンクなし]

シリアル番号の場所

シリアル番号ラベルは黄色で、通常は 図18に示すように表示されます。

図 18:SRX-MIC-2X40G-QSFP シリアル番号ラベル SRX-MIC-2X40G-QSFP Serial Number Label

SRX5K-MPC3-40G10Gの仕様

SRX5K-MPC3-40G10G(IOC3)は、240 Gbpsのラインレートを提供するパケット転送エンジンを備え、10ギガビットイーサネットおよび40ギガビットイーサネットインターフェイスを提供するインターフェイスカードです。このインターフェイス カードは、SRX5400、SRX5600、SRX5800 サービス ゲートウェイでサポートされています。 図 19 を参照してください。

メモ:

これらのカードは、プラグインMIC(モジュラーインターフェイスカード)をサポートしていません。

インターフェイス カードのすべてのポートには、リンク ステータスを報告するためのデュアルカラー LED があります。

インターフェイス カードは、ホットプラグ対応光モジュールもサポートしています。

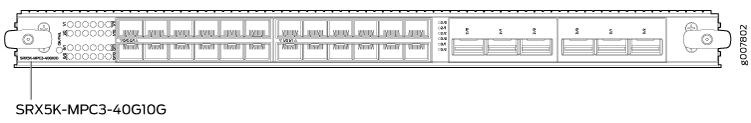

図 19:SRX5K-MPC3-40G10G SRX5K-MPC3-40G10G

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード ケージ内のスロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環するようにブランク パネルを取り付ける必要があります。

説明

  • 40 ギガビット イーサネット ポート 6 個と 10 ギガビット イーサネット ポート 24 個を備えた固定構成 MPC

  • 最大スループット:240 Gbps

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

Junos OS リリース 15.1X49-D10 以降

サポートされるスロット

  • SRX5400 – SCB/RE 用に予約されている最下部のスロット 0 を除く、任意のスロット。

  • SRX5600 – SCB/RE 用に予約されている最下部のスロット 0 または 1 を除く、任意のスロット。

  • SRX5800 – SCB/RE およびスロット 0(最も左)および 11(右端)用に予約されている中間スロット 012/6 を除く任意のスロット。

    メモ:

    SCB がまだ設置されていない場合は、2/6 スロットを使用してインターフェイス カードを取り付けることができます。

ケーブルとコネクター

40 Gbps および 10 Gbps SFP+ トランシーバ用ソケット

サポートされるトランシーバについては、「 ハードウェア互換性ツール 」を参照してください。

電力要件

標準:48 V(460 W)で 9.68 A

温度が異なる場合:

  • 55°C:607 W

  • 40°C:541 W

  • 25°C:511 W

重量

9.52 kg(21 ポンド)

ハードウェア機能

  • 最大 240 Gbps のラインレート スループット

  • スロット当たり最大32,000キューをサポート

  • ポート単位で10.3125 GbpsのLAN-PHYモード

  • ポートのラベルは次のとおりです。

    • 10 ギガビット イーサネット ポート:0/0~0/11、1/0~1/11

    • 40 ギガビット イーサネット ポート:2/0~2/2、3/0~3/2

ソフトウェア機能

  • 光診断および関連アラーム

  • PFE0 と PFE1 の 2 つのパケット転送エンジン。PFE0 は PIC0 と PIC2 をホストします。PFE1 は PIC1 と PIC3 をホストします。

  • 10 ギガビット イーサネット ポートごとに設定可能な LAN-PHY モード オプション

  • インテリジェントなオーバーサブスクリプションサービス

メモ:

一度に、次のPICの組み合わせのうち1つだけの電源をオンにできます。

  • PIC0 & PIC1

  • PIC0 & PIC3

  • PIC2 & PIC1

  • PIC2 & PIC3

次の無効なPICの組み合わせを設定すると、シャーシはPIC0とPIC1の組み合わせをオンラインに設定します。

  • PIC0 & PIC2

  • PIC1 & PIC3

Led

OK/FAIL LED、2色:

  • 緑点灯:MPC は正常に機能しています。

  • 緑色に点滅 — MPC がオンラインまたはオフラインに移行中。

  • 赤 — MPC に障害が発生しました。

10 ギガビット イーサネット LINK LED、ポート当たり 1 個の緑色:

  • 緑 — リンクが稼働しています。

  • オフ — リンクがダウンしているか無効になっています。

40 ギガビット イーサネット LINK LED、ポート当たり 2 色:

  • 緑 — リンクが稼働しています。

  • オレンジ — リンクが無効です。

  • オフ — リンクがダウンしています。

シリアル番号の場所

シリアル番号ラベルは、 図20に示すように配置されています。

図 20:SRX5K-MPC3-40G10G シリアル番号ラベル SRX5K-MPC3-40G10G Serial Number Label

SRX5K-MPC3-100G10Gの仕様

SRX5K-MPC3-100G10G(IOC3)は、240 Gbpsのラインレートを提供するパケット転送エンジンを備え、100ギガビットイーサネットおよび10ギガビットイーサネットインターフェイスを提供するインターフェイスカードです。このインターフェイス カードは、SRX5400、SRX5600、SRX5800 サービス ゲートウェイでサポートされています。 図 21 を参照してください。

メモ:

これらのカードは、プラグインMIC(モジュラーインターフェイスカード)をサポートしていません。

インターフェイス カードのすべてのポートには、リンク ステータスを報告するためのデュアルカラー LED があります。

インターフェイス カードは、ホットプラグ対応光モジュールもサポートしています。

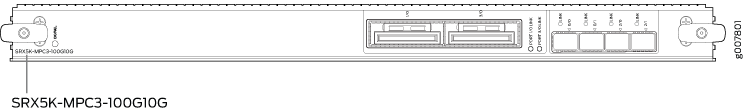

図 21:SRX5K-MPC3-100G10G SRX5K-MPC3-100G10G

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード ケージ内のスロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環するようにブランク パネルを取り付ける必要があります。

説明

  • 2 個の 100 ギガビット イーサネット ポートと 4 個の 10 ギガビット イーサネット ポートを備えた固定構成 MPC

  • 最大スループット:240 Gbps

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

Junos OS リリース 15.1X49-D10 以降

サポートされるスロット

  • SRX5400 – SCB/RE 用に予約されている最下部のスロット 0 を除く、任意のスロット。

  • SRX5600 – SCB/RE 用に予約されている最下部のスロット 0 または 1 を除く、任意のスロット。

  • SRX5800 – SCB/RE およびスロット 0(最も左)および 11(右端)用に予約されている中間スロット 012/6 を除く任意のスロット。

    メモ:

    SCB がまだ設置されていない場合は、2/6 スロットを使用してインターフェイス カードを取り付けることができます。

ケーブルとコネクター

100 Gbps および 10 Gbps SFP+ トランシーバ用ソケット

サポートされるトランシーバについては、「 ハードウェア互換性ツール 」を参照してください。

電力要件

  • 標準:10.52 A @ 48 V(505 W)

温度が異なる場合:

  • 55°C:607 W

  • 40°C:541 W

  • 25°C:511 W

重量

9.52 kg(21 ポンド)

ハードウェア機能

  • 最大 240 Gbps のラインレート スループット

  • スロット当たり最大32,000キューをサポート

  • ポート単位で10.3125 GbpsのLAN-PHYモード

ポートのラベルは次のとおりです。

  • 10 ギガビット イーサネット ポート:0/0、0/1、2/0、2/1

  • 100 ギガビット イーサネット ポート:1/0 および 3/0

ソフトウェア機能

  • 10 ギガビット イーサネット ポートごとに設定可能な LAN-PHY モード オプション

  • 光診断および関連アラーム

  • インテリジェントなオーバーサブスクリプションサービス

Led

OK/FAIL LED、2色:

  • 緑点灯:MPC は正常に機能しています。

  • 緑色に点滅 — MPC がオンラインまたはオフラインに移行中。

  • 赤 — MPC に障害が発生しました。

10 ギガビット イーサネット LINK LED、ポート当たり 2 色:

  • 緑 — リンクが稼働しています。

  • オレンジ — リンクが無効です。

  • オフ — リンクがダウンしているか無効になっています。

100 ギガビット イーサネット LINK LED、ポート当たり 2 色:

  • 緑 — リンクが稼働しています。

  • オレンジ — リンクが無効です。

  • オフ — リンクがダウンしています。

シリアル番号の場所

シリアル番号ラベルは、 図22に示すように配置されています。

図 22:SRX5K-MPC3-100G10G シリアル番号ラベル SRX5K-MPC3-100G10G Serial Number Label

SRX5K-IOC4-10Gの仕様

SRX5K-IOC4-10G は、400 Gbps のライン レートを提供するパケット転送エンジンを備えた固定構成インターフェイス カードです。このインターフェイス カードは、SRX5400、SRX5600、SRX5800 サービス ゲートウェイに帯域幅とサービスの拡張性を提供します。 図 23 を参照してください。

メモ:

SRX5K-IOC4-10G カードは、MIC(プラグイン モジュラー インターフェイス カード)をサポートしていません。

図 23:SRX5K-IOC4-10G SRX5K-IOC4-10G

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード ケージ内のスロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環するようにブランク パネルを取り付ける必要があります。

説明

  • 固定構成 IOC、40 Gbps ポート速度

  • 最大スループット:400 Gbps

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

Junos OS リリース 19.3R1 以降

サポートされるスロット

  • SRX5400 —SCB/RE 用に予約されている最下部のスロット 01/0 を除く任意のスロット。

    メモ:

    スロット 1/0 はデュアルパーパース スロットです。SCB がまだ取り付けられていない場合は、スロット 1/ 0 に SRX5K-IOC4-10G を取り付けることができます。

  • SRX5600 —SCB/RE 用に予約されている最下部のスロット 01 を除く任意のスロット。

  • SRX5800 — SCB/RE 用に予約されている中間スロット 012/6 を除く任意のスロット、およびスロット 0 (最も左)と 11 (右端)

    メモ:

    スロット 2/6 はデュアルパーパース スロットです。SCB がまだ取り付けられていない場合は、スロット 2/6 に SRX5K-IOC4-10G を取り付けることができます。

ケーブルとコネクター

サポートされるトランシーバについては、「 ハードウェア互換性ツール 」を参照してください。

電力要件

  • 標準:405 W

温度が異なる場合:

  • 55°C(131°F):500 W

  • 40°C(104°F):465 W

  • 25°C(75°F):430 W

重量

7.7 kg(17 ポンド)

ハードウェア機能

  • 帯域幅、加入者、サービスの拡張性を向上するための Junos Trio チップセット

  • 40 個の 10 ギガビット イーサネット ポート。ポートは SFP+ トランシーバをサポートしています。

  • 大容量の電源と大容量のファン トレイが必要です。

  • ポートには次のラベルが付いています(「Figure 23」を参照)。

    • 0/0 ~ 0/9

    • 0/10 ~ 0/19

    • 1/0 ~ 1/9

    • 1/10 ~ 1/19

ソフトウェア機能

  • アプリケーション セキュリティ

  • アプリケーション レイヤー ゲートウェイ(ALG)

  • 攻撃の検知と防御

  • サービス クラス(CoS)

  • 等価コスト マルチパス(ECMP)ロード バランシング

  • GPRS トンネリング プロトコル(GTP)

  • 高可用性(シャーシ クラスタ)

  • 侵入検出および防御(IDP)

  • IPsec VPN

  • レイヤー 2 透過モード

  • 論理システム

  • NAT(ネットワーク アドレス変換)

  • ルーティング プロトコル(BFD、BGP、IGMP、IS-IS、MLD、マルチキャスト、OSPF、PIM、RIP、SCTP)

  • SSL プロキシー

  • テナント システム

  • 統合脅威管理(UTM)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色で点灯—IOC は正常に機能しています。

  • 黄色 — IOC に障害が発生しました。

リンク LED、ポート当たり 1 個の緑色:

  • 緑色で点灯 —リンクが稼働しています。

  • オフ — リンクがダウンしているか無効になっています。

シリアル番号の場所

シリアル番号ラベルは、 図24に示すように配置されています。

図 24:SRX5K-IOC4-10G シリアル番号ラベル SRX5K-IOC4-10G Serial Number Label

SRX5K-IOC4-MRATの仕様

SRX5K-IOC4-MRAT は、パケット転送エンジンを搭載した固定構成インターフェイス カードで、最大 480 Gbps(PIC スロットあたり 240 Gbps)のライン レートを提供します。このインターフェイス カードは、SRX5400、SRX5600、SRX5800 サービス ゲートウェイに帯域幅とサービスの拡張性を提供します。 図 25 を参照してください。

メモ:

SRX5K-IOC4-MRAT カードは、プラグイン MIC(モジュラー インターフェイス カード)をサポートしていません。

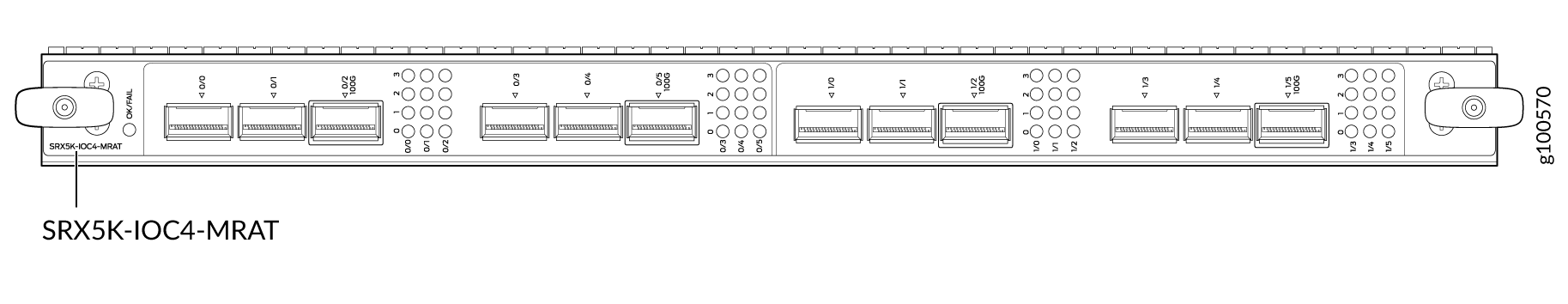

図 25:SRX5K-IOC4-MRAT SRX5K-IOC4-MRAT

SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード ケージ内のスロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環するようにブランク パネルを取り付ける必要があります。

説明

  • 固定構成 IOC、10 Gbps、40 Gbps、100 Gbps ポート速度

  • 最大スループット:最大 480 Gbps(PIC スロットあたり 240 Gbps)

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

Junos OS リリース 19.3R1 以降

サポートされるスロット

  • SRX5400 —SCB/RE 用に予約されている最下部のスロット 01/0 を除く任意のスロット。

    メモ:

    スロット 1/0 はデュアルパーパース スロットです。SCB がまだ取り付けられていない場合は、スロット 1/0 に SRX5K-IOC4-MRAT を取り付けることができます。

  • SRX5600 —SCB/RE 用に予約されている最下部のスロット 01 を除く任意のスロット。

  • SRX5800 — SCB/RE 用に予約されている中間スロット 012/6 を除く任意のスロット、およびスロット 0 (最も左)と 11 (右端)

    メモ:

    スロット 2/6 はデュアルパーパース スロットです。SCB がまだ取り付けられていない場合は、スロット 2/6 に SRX5K-IOC4-MRAT を取り付けることができます。

ケーブルとコネクター

サポートされるトランシーバについては、「 ハードウェア互換性ツール 」を参照してください。

電力要件

温度が異なる場合:

  • 55°C(131°F):545 W

  • 40°C(104°F):465 W

  • 25°C(75°F):430 W

重量

7.12 kg(15.7 ポンド)

ハードウェア機能

  • 帯域幅、加入者、サービスの拡張性を向上するための Junos Trio チップセット

  • ブレークアウト ケーブルを使用して、40 ギガビット イーサネット ポートまたは 4X10 ギガビット イーサネット ポートとして設定可能な 12 個のギガビット イーサネット ポート。ポートは、クワッド スモール フォーム ファクター プラガブル プラス(QSFP+)トランシーバをサポートしています。

  • 12 個のポートのうち 4 個を 100 ギガビット イーサネット ポートとして設定できます。ポート番号 0/20/51/21/5 は、4 個の 100 ギガビット イーサネット ポートです。

  • 0/0~0/5 のラベルが付いた 6 個のポートのグループあたりの集約容量が 240 Gbps を超えない限り、ポート速度の異なる組み合わせを設定できます。同様に、1/0~1/5 のラベルが付いた他の 6 個のポートのグループ当たりの集約容量は240 Gbps を超えてはなりません。

  • 大容量の電源と大容量のファン トレイが必要です。

  • ポートには、次のラベルが付 いています(図 25 を参照)。

    • 10 ギガビット イーサネットまたは 40 ギガビット イーサネット ポート:

      0/00/10/2 100G0/30/40/5 100G1/01/11/2 100G1/31/41/5 100G

    • 100 ギガビット イーサネット ポート:

      0/2 100G0/5 100G1/2 100G1/5 100G

    メモ:

    QSFP28 トランシーバを使用して 100 ギガビット イーサネット速度をサポートできるのは、100G とマークされたポートのみです。

ソフトウェア機能

  • アプリケーション セキュリティ

  • アプリケーション レイヤー ゲートウェイ(ALG)

  • 攻撃の検知と防御

  • サービス クラス(CoS)

  • 等価コスト マルチパス(ECMP)ロード バランシング

  • GPRS トンネリング プロトコル(GTP)

  • 高可用性(シャーシ クラスタ)

  • 侵入検出および防御(IDP)

  • IPsec VPN

  • レイヤー 2 透過モード

  • 論理システム

  • NAT(ネットワーク アドレス変換)

  • ルーティング プロトコル(BFD、BGP、IGMP、IS-IS、MLD、マルチキャスト、OSPF、PIM、RIP、SCTP)

  • SSL プロキシー

  • テナント システム

  • 統合脅威管理(UTM)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色で点灯—IOC は正常に機能しています。

  • 黄色 — IOC に障害が発生しました。

リンク LED、ポート当たり緑色 1 個(QSFP+ ケージ当たり 4):

  • 緑色で点灯 —リンクが稼働しています。

  • オフ — リンクがダウンしているか無効になっています。

シリアル番号の場所

シリアル番号ラベルは、 図26に示すように配置されています。

図 26:SRX5K-IOC4-MRAT シリアル番号ラベル SRX5K-IOC4-MRAT Serial Number Label

SRX5800 サービス ゲートウェイ インターフェイス カードの説明

インターフェイス カードは、サービス ゲートウェイをデータ ネットワークに接続するために使用する物理インターフェイスをサポートするカードです。3 種類のインターフェイス カードが用意されています。

  • I/O カード(IOC)は、カードのフロント パネルに固定インターフェイス ポートを備えています。

  • フレックス I/O カード(Flex IOC)はフロント パネルにスロットがあり、ポート モジュールと呼ばれる小型のカードを使用できます。各ポート モジュールには、2 つ以上の物理インターフェイスがあります。ポート モジュールを設置したフレックス IOC は、通常の IOC と同じように機能しますが、サービス ゲートウェイにさまざまなタイプのイーサネット ポートを追加する際の柔軟性が向上します。

  • MPC(モジュラー ポート コンセントレータ)のフロント パネルには、MIC(モジュラー インターフェイス カード)と呼ばれる小型のカードを使用できるスロットがあります。各 MIC には、1 つ以上の物理インターフェイスがあります。MIC を搭載した MPC は、通常の I/O カード(IOC)と同じ方法で機能しますが、サービス ゲートウェイにさまざまなタイプのイーサネット ポートを追加する際の柔軟性が向上します。MPCとMICは、フレックスIOCやポートモジュールと同様の形式で機能します。ただし、この 2 つが異なる筐体を使用するため、MPC にポート モジュールを設置することも、MIC を Flex IOC にインストールすることもできません。

すべてのインターフェイス カード タイプで、カード アセンブリは単一のボード上でパケット転送インターフェイスとイーサネット インターフェイスを組み合わせています。インターフェイス カードは、電源とスイッチ コントロール ボード(SCB)とインターフェイスします。

SCB 用に予約されていないスロットには、インターフェイス カードをインストールできます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

図 27 は 、サービス ゲートウェイでサポートされる一般的な IOC を示しています。

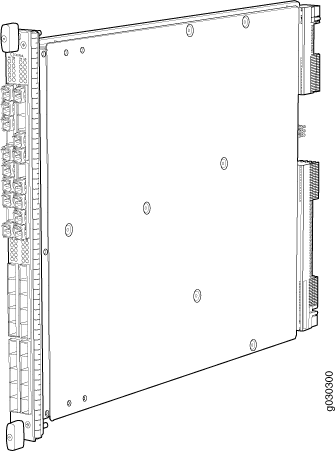

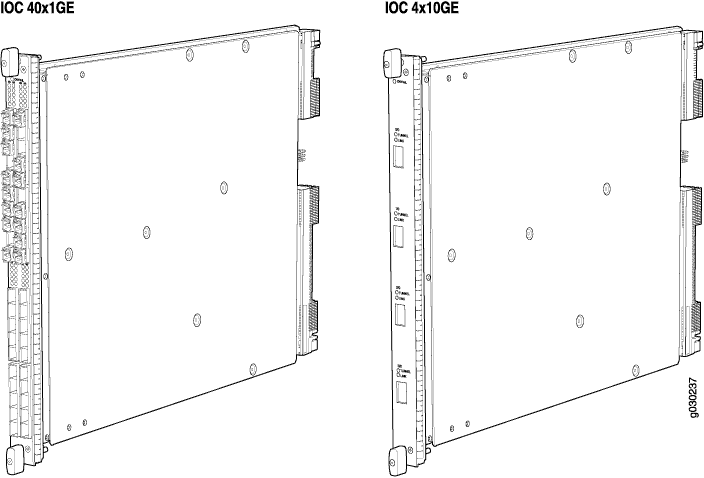

図 27:一般的な IOC Typical IOCs

図 28 は、2 つの典型的なポート モジュールがインストールされた Flex IOC を示しています。

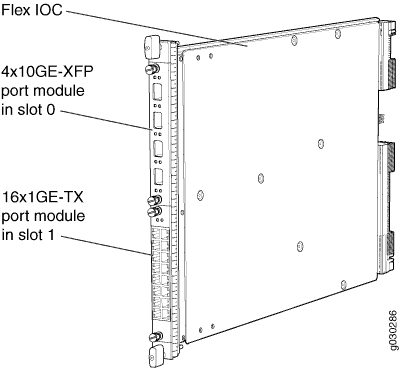

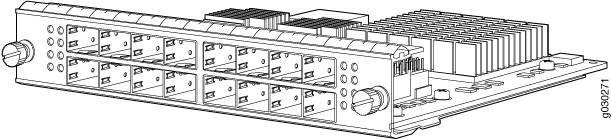

図 28:ポート モジュール Flex IOC with Port Modulesを使用したフレックス IOC

図 29 は MPC を示しています。

図 29:SRX5K-MPC SRX5K-MPC

サービス ゲートウェイでサポートされるインターフェイス カード、ポート モジュール、MIC の詳細については、www.juniper.net/documentation/SRX5400、SRX5600、SRX5800 サービス ゲートウェイ カード リファレンスを参照してください。

I/O カード SRX5K-40GE-SFP の仕様

SRX5K-40GE-SFP I/O カード(IOC)は、イーサネット密度に最適化されており、40 ギガビット イーサネット ポートをサポートします( 図 30 を参照)。IOC アセンブリは、単一ボード上のパケット転送インターフェイスとイーサネット インターフェイスを 4 個の 10 Gbps パケット転送エンジンと組み合わせています。各パケット転送エンジンは、レイヤー 3 処理用の I チップと 1 個のレイヤー 2 ネットワーク プロセッサーで構成されています。IOCインターフェイスは、電源とSCB(スイッチコントロールボード)を備えています。

サービス ゲートウェイに少なくとも 1 つの IOC をインストールする必要があります。IOC は、使用可能な IOC タイプまたはフレックス IOC タイプのいずれかを選択できます。

IOC は、SCB(スイッチ コントロール ボード)用に予約されていない任意のスロットに設置できます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

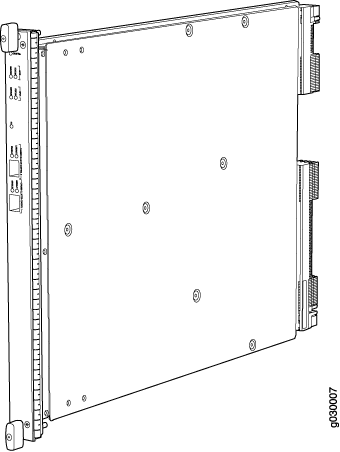

図 30:IOC SRX5K-40GE-SFP IOC SRX5K-40GE-SFP

説明

  • 40 ギガビット イーサネット SFP ポートを備えた I/O カード

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:40 Gbps

ソフトウェア リリース

  • Junos OS リリース 9.2 以降

ケーブルとコネクター

40 ギガビット イーサネット SFP ポート

サポートされる SFP トランシーバ:

1000BASE-LH(モデル番号 SRX-SFP-1GE-LH、SRX-SFP-1GE-LH-ET)

1000BASE-LX(モデル番号 SRX-SFP-1GE-LX、SRX-SFP-1GE-LX-ET)

1000BASE-SX(モデル番号 SRX-SFP-1GE-SX、SRX-SFP-1GE-SX-ET)

1000BASE-T(モデル番号 SRX-SFP-1GE-T、SRX-SFP-1GE-T-ET)

コントロール

なし

サポートされるスロット

  • SRX5600 – 下部スロット0または1を除く任意スロット

  • SRX5800 – センター スロット 01、または 2/6 を除く任意のスロット

電力要件

312 W(標準)、365 W(最大)

重量

約 5.9 kg(13 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色が点灯–IOC は正常に動作しています。

  • Red–IOC に障害が発生し、正常に動作していません。

  • オフ : IOC の電源が切断されます。

シリアル番号の場所

シリアル番号ラベルは、 図31に示すように配置されています。

図 31:シリアル番号ラベル(IOC、類似の他のカード) Serial Number Label (IOC Shown, Other Cards Similar)

I/O カード SRX5K-4XGE-XFP の仕様

SRX5K-4XGE-XFP I/O カード(IOC)は、4 個の 10 ギガビット イーサネット ポートをサポートしています( 図 32 を参照)。IOC アセンブリは、単一ボード上のパケット転送インターフェイスとイーサネット インターフェイスを 4 個の 10 Gbps パケット転送エンジンと組み合わせています。各パケット転送エンジンは、レイヤー 3 処理用の I チップと 1 個のレイヤー 2 ネットワーク プロセッサーで構成されています。IOCインターフェイスは、電源とSCB(スイッチコントロールボード)を備えています。

サービス ゲートウェイに少なくとも 1 つの IOC をインストールする必要があります。IOC は、使用可能な IOC タイプまたはフレックス IOC タイプのいずれかを選択できます。

IOC は、SCB(スイッチ コントロール ボード)用に予約されていない任意のスロットに設置できます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

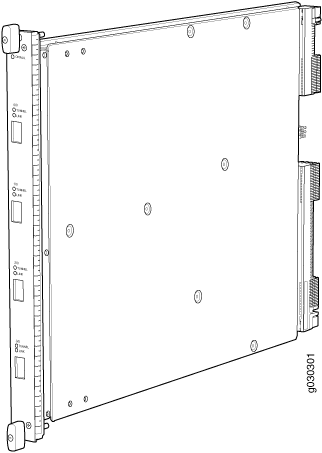

図 32:IOC SRX5K-4XGE-XFP IOC SRX5K-4XGE-XFP

説明

  • 4 個の 10 ギガビット イーサネット XFP ポートを備えた I/O カード

  • 最大構成可能 MTU:9192 バイト

  • 最大スループット:40 Gbps

ソフトウェア リリース

  • Junos OS リリース 9.2 以降

ケーブルとコネクター

10 Gbps XFP ポート x 4

サポートされる XFP トランシーバ:

10GBASE-ER(モデル番号 SRX-XFP-10GE-ER および SRX-XFP-10GE-ER-ET)

10GBASE-LR(モデル番号 SRX-XFP-10GE-LR および SRX-XFP-10GE-LR-ET

10GBASE-SR(モデル番号 SRX-XFP-10GE-SR および SRX-XFP-10GE-SR-ET)

コントロール

なし

サポートされるスロット

  • SRX5600 – 下部スロット0または1を除く任意スロット

  • SRX5800 – センター スロット 01、または 2 を除く任意スロット

電力要件

312 W(標準)、365 W(最大)

重量

約 5.9 kg(13 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色が点灯–IOC は正常に動作しています。

  • Red–IOC に障害が発生し、正常に動作していません。

  • オフ : IOC の電源が切断されます。

シリアル番号の場所

シリアル番号ラベルは、 図33に示すように配置されています。

図 33:SRX5K-4XGE-XFP シリアル番号ラベル SRX5K-4XGE-XFP Serial Number Label

フレックスI/Oカード(SRX5K-FPC-IOC)の仕様

SRX5K-FPC-IOC Flex I/O カード(Flex IOC)(図 34)は、サービス ゲートウェイにイーサネット ポートを追加するポート モジュールを受け入れる 2 個のスロットを備えた IOC です。ポート モジュールを設置したフレックス IOC は、通常の IOC と同じように機能しますが、サービス ゲートウェイにさまざまなタイプのイーサネット ポートを追加する際の柔軟性が向上します。

各 Flex IOC にはプロセッサ サブシステムがあり、1.2 GHz CPU、システム コントローラ、1 GB SDRAM、最大スループット 10 Gbps の 2 つのパケット転送エンジンを備えています。

サービス ゲートウェイに少なくとも 1 つの IOC をインストールする必要があります。IOC は、使用可能な IOC タイプまたはフレックス IOC タイプのいずれかを選択できます。

SCB(スイッチ コントロール ボード)用に予約されていないスロットには、Flex IOC をインストールできます。スロットがカードによって占有されていない場合は、空のスロットをシールドし、冷却空気がサービス ゲートウェイを通って適切に循環できるように、ブランク パネルを取り付ける必要があります。

図 34:標準ポート モジュールを使用した Flex IOC with Typical Port Modulesフレックス IOC

説明

  • 2 個のポート モジュール用スロットを備えたフレックス IOC

  • 最大スループット:10 Gbps(PFE 当たり)

ソフトウェア リリース

  • Junos OS リリース 9.5R1 以降

ケーブルとコネクター

2 ポート モジュール用スロット

コントロール

なし

サポートされるスロット

  • SRX5600 – 下部スロット0または1を除く任意スロット

  • SRX5800 – センター スロット 01、または 2/6 を除く任意のスロット

電力要件

312 W(標準)、最大 365 W(ポート モジュールを含む)

重量

約 4.5 kg(10 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色が点灯–フレックス IOC は正常に動作しています。

  • Red–Flex IOC に障害が発生し、正常に動作していません。

  • オフ : フレックス IOC の電源が切断されます。

シリアル番号の場所

シリアル番号ラベルは、 図35に示すように配置されています。

図 35:シリアル番号ラベル(IOC、類似の他のカード) Serial Number Label (IOC Shown, Other Cards Similar)

フレックスI/OカードポートモジュールSRX-IOC-16GE-SFPの仕様

ポート モジュールとフレックス I/O カード(フレックス IOC)を使用して、ネットワーク固有のニーズに合わせて、スモール フォームファクター プラガブル トランシーバ(SFP)、10 ギガビット SFP トランシーバ(XFP)、銅線ポートをさまざまな組み合わせをサービス ゲートウェイに追加できます。SRX-IOC-16GE-SFP ポート モジュール(図 36)は、フレックス IOC に取り付け、16 個の 10/100/1000 イーサネット SFP ポートを追加します。

図 36:フレックス IOC ポート モジュール SRX-IOC-16GE-SFP Flex IOC Port Module SRX-IOC-16GE-SFP

説明

  • 16 ギガビット イーサネット SFP ポートを備えたポート モジュール

  • 最大スループット:10 Gbps

  • オーバーサブスクリプション率:1.6:1

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

  • Junos OS リリース 9.5R1 以降

ケーブルとコネクター

16 ギガビット イーサネット SFP ポート

サポートされる SFP トランシーバ:

1000BASE-LH(モデル番号 SRX-SFP-1GE-LH、SRX-SFP-1GE-LH-ET)

1000BASE-LX(モデル番号 SRX-SFP-1GE-LX、SRX-SFP-1GE-LX-ET)

1000BASE-SX(モデル番号 SRX-SFP-1GE-SX、SRX-SFP-1GE-SX-ET)

1000BASE-T(モデル番号 SRX-SFP-1GE-T、SRX-SFP-1GE-T-ET)

コントロール

オンライン ボタン – ポート モジュールのフロント パネルの [ONLINE ] ボタンをクリックすると、ポート モジュールがオンライン/オフラインに切り替わります。

サポートされるスロット

SRX5K-FPC-IOC フレックス IOC のいずれかのスロット

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–ポート モジュールは正常に動作しています。

  • 赤色:ポート モジュールに障害が発生し、正常に動作していません。

  • オフ:ポート モジュールの電源が切断されます。

リンク LED、単色、ポート当たり 1 個:

  • 緑色で点灯 –リンクがアクティブです。

  • [オフ]-[リンクなし]

TX/RX LED、単色、ポート当たり 1 個:

  • 緑の点滅 – ポートがデータを受信または送信しています。

  • オフ-非活動。

シリアル番号の場所

シリアル番号ラベルは、 図37に示すように配置されています。

図 37:ポート モジュール SRX-IOC-16GE-SFP シリアル番号ラベル Port Module SRX-IOC-16GE-SFP Serial Number Label

フレックスI/OカードポートモジュールSRX-IOC-16GE-TXの仕様

ポート モジュールとフレックス I/O カード(フレックス IOC)を使用して、ネットワーク固有のニーズに合わせて、スモール フォームファクター プラガブル トランシーバ(SFP)、10 ギガビット SFP トランシーバ(XFP)、銅線ポートをさまざまな組み合わせをサービス ゲートウェイに追加できます。SRX-IOC-16GE-TX ポート モジュール(図 38)は、Flex IOC に取り付け、16 個の 10/100/1000 イーサネット RJ-45 銅線ポートを追加します。

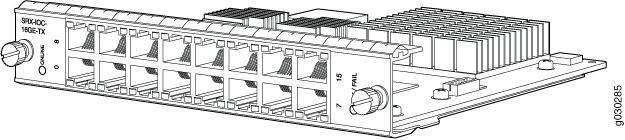

図 38:フレックス IOC ポート モジュール SRX-IOC-16GE-TX Flex IOC Port Module SRX-IOC-16GE-TX

説明

  • ポート モジュール、10/100/1000 イーサネット RJ45 ポート x 16

  • 最大スループット:10 Gbps

  • オーバーサブスクリプション率:1.6:1

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

  • Junos OS リリース 9.5R1 以降

ケーブルとコネクター

RJ-45 1 Gbps ポート x 16

コントロール

オンライン ボタン – ポート モジュールのフロント パネルの [ONLINE ]ボタンをクリックすると、ポート モジュールがオンライン/オフラインに切り替わります。

サポートされるスロット

SRX5K-FPC-IOC フレックス IOC のいずれかのスロット

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–ポート モジュールは正常に動作しています。

  • 赤色:ポート モジュールに障害が発生し、正常に動作していません。

  • オフ:ポート モジュールの電源が切断されます。

リンク LED、単色、ポート当たり 1 個:

  • 緑色で点灯 –リンクがアクティブです。

  • [オフ]-[リンクなし]

TX/RX LED、単色、ポート当たり 1 個:

  • 緑色に点滅 – ポートがデータを受信または送信しています。

  • オフ-非活動。

シリアル番号の場所

シリアル番号ラベルは、 図39に示すように配置されています。

図 39:ポート モジュール SRX-IOC-16GE-TX シリアル番号ラベル Port Module SRX-IOC-16GE-TX Serial Number Label

フレックスI/OカードポートモジュールSRX-IOC-4XGE-XFP仕様

ポート モジュールとフレックス I/O カード(フレックス IOC)を使用して、ネットワーク固有のニーズに合わせて、スモール フォームファクター プラガブル トランシーバ(SFP)、10 ギガビット SFP トランシーバ(XFP)、銅線ポートをさまざまな組み合わせをサービス ゲートウェイに追加できます。SRX-IOC-4XGE-XFP ポート モジュール(図 40)は、4 個の 10 ギガビット イーサネット XFP ポートを追加するために Flex IOC に取り付けられています。

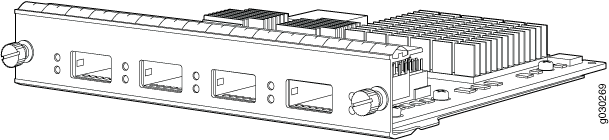

図 40:フレックス IOC ポート モジュール SRX-IOC-4XGE-XFP Flex IOC Port Module SRX-IOC-4XGE-XFP

説明

  • 4 個の 10 ギガビット イーサネット XFP ポートを備えたポート モジュール

  • 最大スループット:10 Gbps

  • オーバーサブスクリプション率:4:1

  • 最大構成可能 MTU:9192 バイト

ソフトウェア リリース

  • Junos OS リリース 9.5R1 以降

ケーブルとコネクター

XFP イーサネット ポート x 4

サポートされる XFP トランシーバ:

10GBASE-ER(モデル番号 SRX-XFP-10GE-ER および SRX-XFP-10GE-ER-ET)

10GBASE-LR(モデル番号 SRX-XFP-10GE-LR および SRX-XFP-10GE-LR-ET

10GBASE-SR(モデル番号 SRX-XFP-10GE-SR および SRX-XFP-10GE-SR-ET)

コントロール

オンライン ボタン – ポート モジュールのフロント パネルの [ONLINE ] ボタンをクリックすると、ポート モジュールがオンライン/オフラインに切り替わります。

サポートされるスロット

SRX5K-FPC-IOC フレックス IOC のいずれかのスロット

重量

約 0.7 kg(1.6 ポンド)

Led

OK/FAIL LED、1 つの 2 色:

  • 緑色の点灯–ポート モジュールは正常に動作しています。

  • 赤色:ポート モジュールに障害が発生し、正常に動作していません。

  • オフ:ポート モジュールの電源が切断されます。

リンク LED、単色、ポート当たり 1 個:

  • 緑色で点灯 –リンクがアクティブです。

  • [オフ]-[リンクなし]

シリアル番号の場所

シリアル番号ラベルは、 図41に示すように配置されています。

図 41:ポート モジュール SRX-IOC-4XGE-XFP シリアル番号ラベル Port Module SRX-IOC-4XGE-XFP Serial Number Label
