PTX5000 インターフェイス モジュール

FPCスロット

PTX5000 の前面には、最大 8 個の FPC が垂直に取り付けられます。FPC スロットには、 FPC0 ~ FPC7 の番号が左から右に番号が付けられています。スロットが FPC によって占有されていない場合、空のスロットをシールドし、冷却空気が PTX5000 を正しく循環できるように、FPC ブランク パネルを取り付ける必要があります。

FPC機能

FPCには、PTX5000とネットワークメディアを接続するPICが搭載されています。FPC の主な機能は、取り付けられている PIC を他のシャーシ コンポーネントに接続することです。パケット転送エンジンは、FPCにインストールされたPICから受信パケットを受信し、スイッチプレーンを介して適切な宛先ポートに転送します。

FPCを機能するPTX5000にインストールすると、ルーティングエンジンがFPCソフトウェアをダウンロードし、FPCがその診断を実行し、FPCに収容されたPICが有効になります。他の FPC での転送は、このプロセス中も中断されることなく続行されます。

FPCコンポーネント

各 FPC は、以下のコンポーネントで構成されています。

• FPC カード キャリア

• ルックアップ ASIC とキューイングおよびメモリ インターフェース ASIC で構成されるパケット転送エンジン

• プロセッサー・メザニン・ボード(PMB)は、1.2 GHz CPU、4 GBのSDRAM、および2つのファスト・イーサネット・インターフェイスを備えています。

• FPC のステータスを表示する FPC 上の 2 つの LED

• FPCオンライン/オフラインボタン

FPC の識別

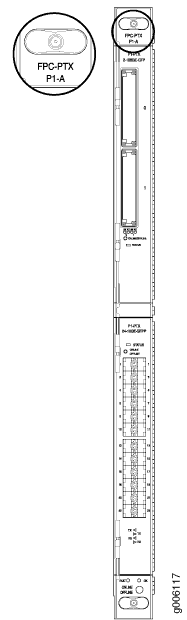

図 1 に示すように、フェースプレートのラベルをチェックして FPC を識別します。

図 1:FPC の識別

FPC 用語

FPCを垂直または水平方向に保持しているかどうかにかかわらず、このドキュメントではFPCの4つのエッジすべてに同じ条件を使用します( 図2を参照)。

• フェースプレート — PIC を挿入するスロットがある FPC のエッジ

• コネクタ エッジ — フェースプレートの向かい側のエッジ。このエッジにはミッドプレーンに接続するコネクターが付いています

• 一番上のエッジ — FPC(垂直)の場合は、FPC の最上部のエッジ

• ボトムエッジ—FPCが垂直である場合の最下部のエッジ

図 2:FPC エッジ

1 — プレート	3 — コネクター エッジ
2 — トップエッジ	4 — 下端

PTX5000 PIC スロット

各FPCには2つのPICスロットがあります。ブランク PIC は他の PIC に似ていますが、物理的な接続やアクティビティは提供しません。PIC スロットが PIC によって占有されていない場合、空のスロットを埋め、システムが適切に冷却されていることを確認するには、ブランク PIC を挿入する必要があります。PIC は、ホットリムーブ可能でホットインサート可能です。

PTX5000 PIC 機能

PIC は、さまざまなネットワーク メディア タイプへの物理接続を提供し、ネットワークから受信パケットを受信して、送信パケットをネットワークに送信します。このプロセス中、各 PIC はメディア タイプのフレーミングとライン速度シグナリングを実行します。送信データ パケットを送信する前に、PIC は FPC から受信したパケットをカプセル化します。

PTX5000 でサポートされる PIC

PTX5000 でサポートされている PIC の完全なリストについては、 PTX シリーズでサポートされている PIC を参照してください。

PTX5000 PIC コンポーネント

図 3 は、PTX5000 でサポートされている PIC の例を示しています。PIC には、上部のイジェクター ハンドルと下位のイジェクター ハンドルがあります。

図 3:PIC フェースプレート

PTX3000 PIC/FPC 互換性

表 4 は、PTX3000 の PIC/FPC 互換性を示しています。

PTX5000 PIC/FPC 互換性

表 5 は、PTX5000 の PIC/FPC 互換性を示しています。
