このページの内容


PTX10008電源システムコンポーネントの取り付けと取り外し

PTX10008ルーターは、AC、DC、高電圧交流(HVAC)、および高電圧直流(HVDC)電源の両方をサポートしています。PTX10008 ルーターの電源の取り付けと取り外しについては、次のセクションをお読みください。すべての電源モデルは、ホットインサートおよびホット取り外し可能なFRU(フィールド交換可能ユニット)です。シャーシ背面の左側に設けられたスロットに最大6個の電源を取り付けることができます。

注意:

すべてのスロットに同じタイプの電源を使用します。同じシャーシに電源モデルを混在させないでください。
注:

熱記号 を参照してください。ファントレイと電源にアクセスする際は、耐熱手袋を着用してください。

JNP10K-PWR-AC電源の取り付け

JNP10K-PWR-AC電源をルーターに取り付ける前に、次の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • AC電源コンセントに電源ルーターが付いている場合は、オフ(O)の位置に設定します。

  • JNP10K-PWR-AC電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 地理的な場所に適した電源コード。 PTX10008電源ケーブルの仕様を参照してください。

    • 電源コードリテーナークリップ

JNP10K-PWR-AC電源をPTX10008に取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 背面の保護接地端子の横、 PSU 5 の下に ESD ポイントがあります( 図 1 を参照)。

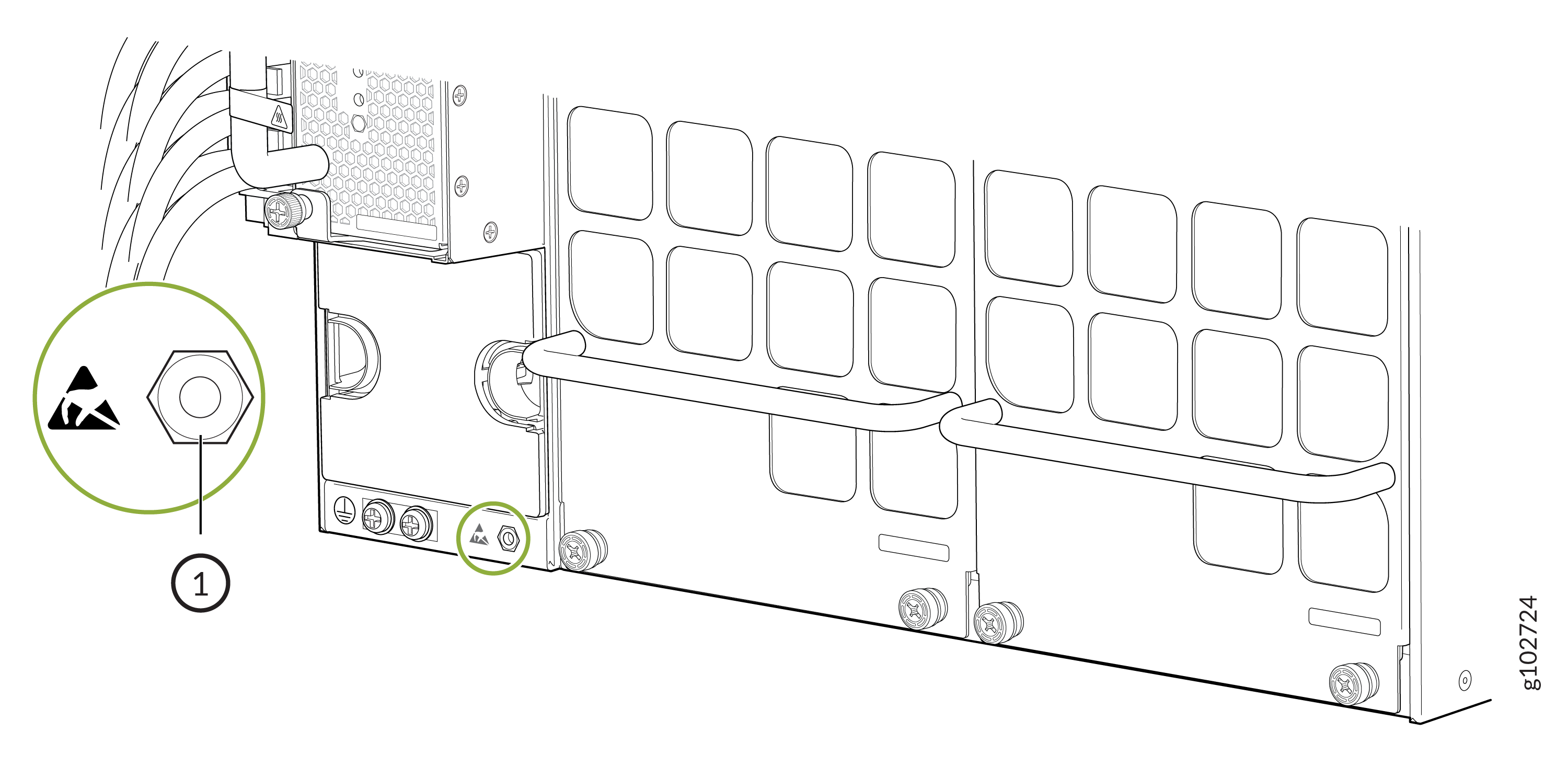

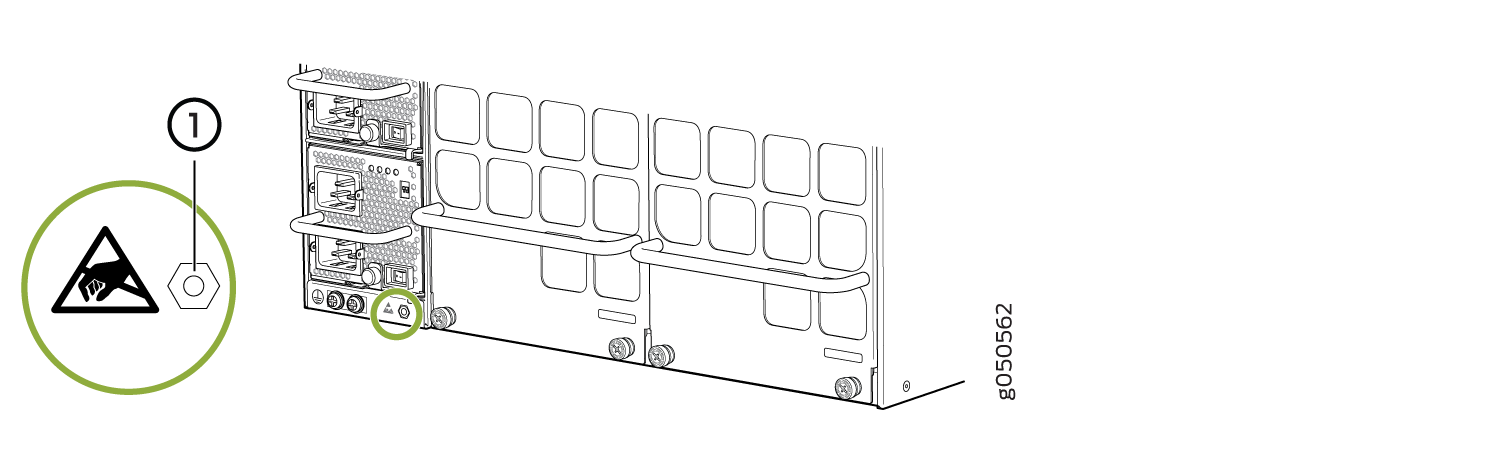

    図1:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源スロットにカバーが付いている場合は、親指と人差し指を指の穴に挿入し、カバーを握ってスロットから引き出します。後で使用するためにカバーを保存してください。 図2をご覧ください。

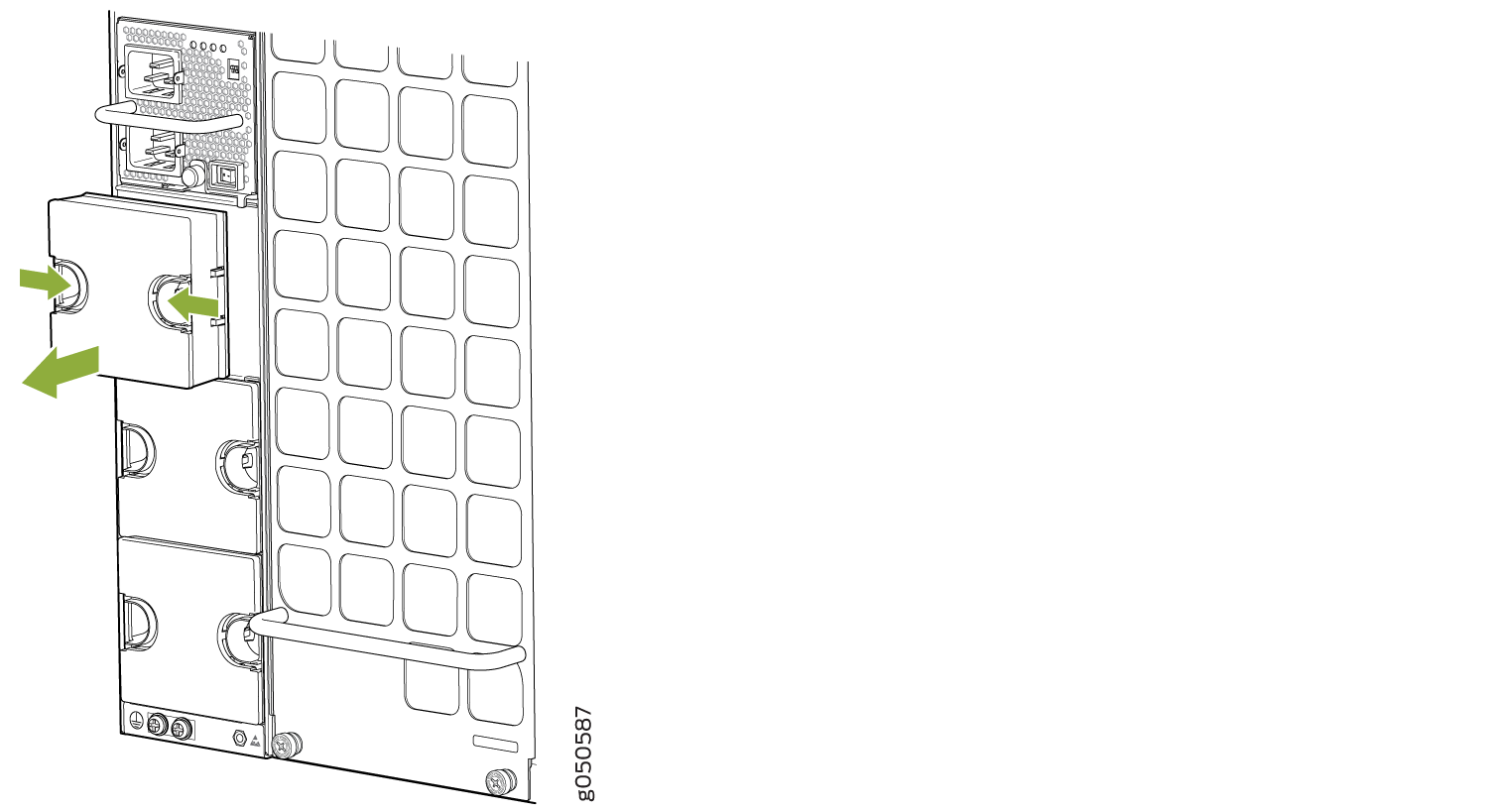

    図2:PTX10008Remove the Power Supply Cover on a PTX10008の電源カバーを取り外す
  3. 電源装置の接続部に触れないように注意し、電源装置をバッグから取り出します。
  4. 電源の四方すべてを覆っている保護ラップをはがして取り外します。
  5. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。AC供給を遮断しません。
  6. 非脱落型ネジを反時計回りに、指を使うか、プラス(+)ドライバー番号1を使用して緩めます。
  7. 非脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    電源は、PTX10008の PSU 0 から PSU 5 (上から下)とラベル付けされた任意のスロットに取り付けることができます。
  8. 両手を使って、システム背面の電源スロットに電源を置きます。
  9. 電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源のフェースプレートが、隣接するすべての電源のフェースプレートまたは電源カバーと同じ高さになっていることを確認します( 図3を参照)。
  10. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  11. 非 脱落型ネジを指で時計回りに回すか、プラス(+)ドライバー番号1を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 ポンドインチ)を超えるトルクをかけないでください。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。

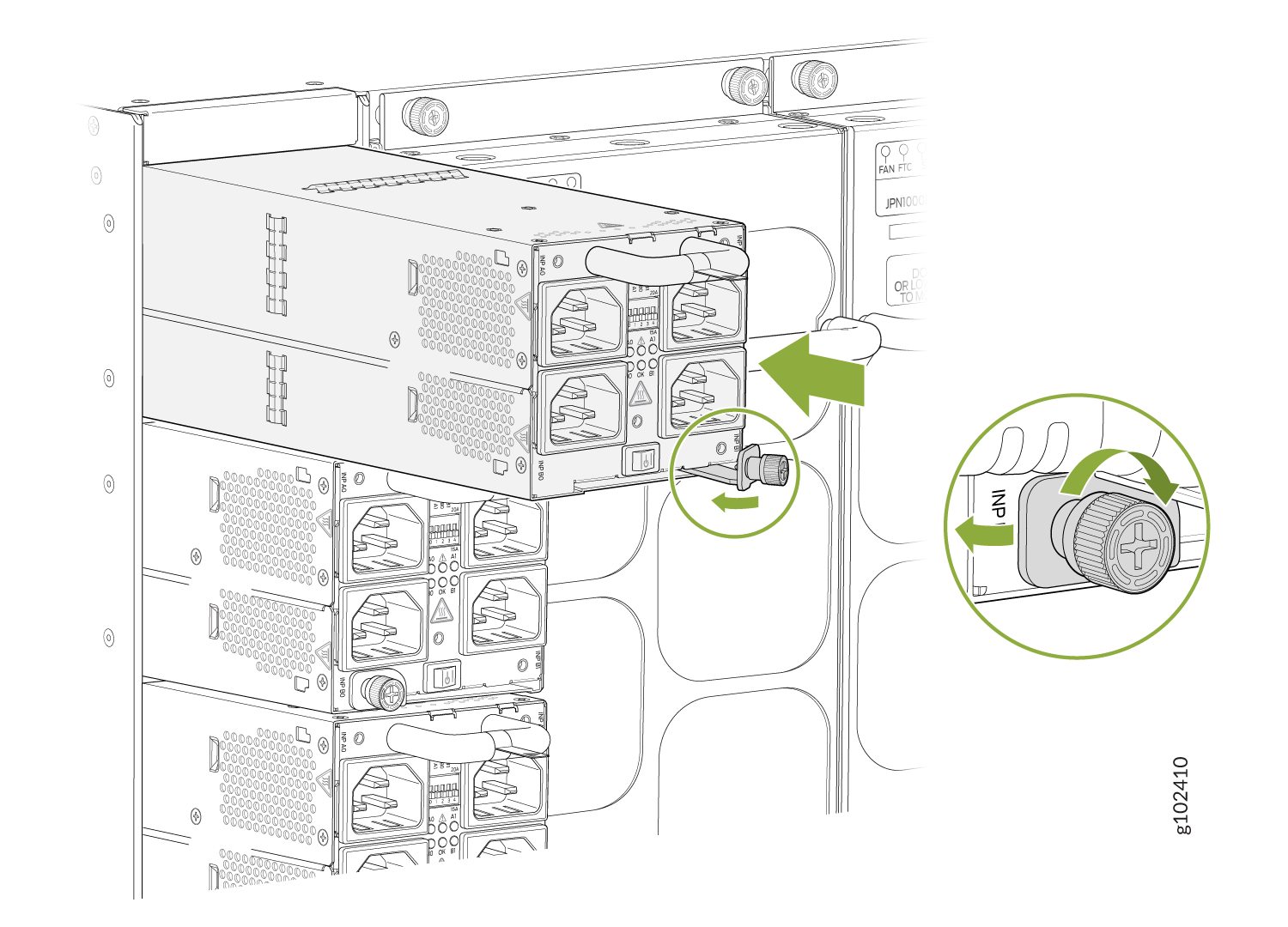

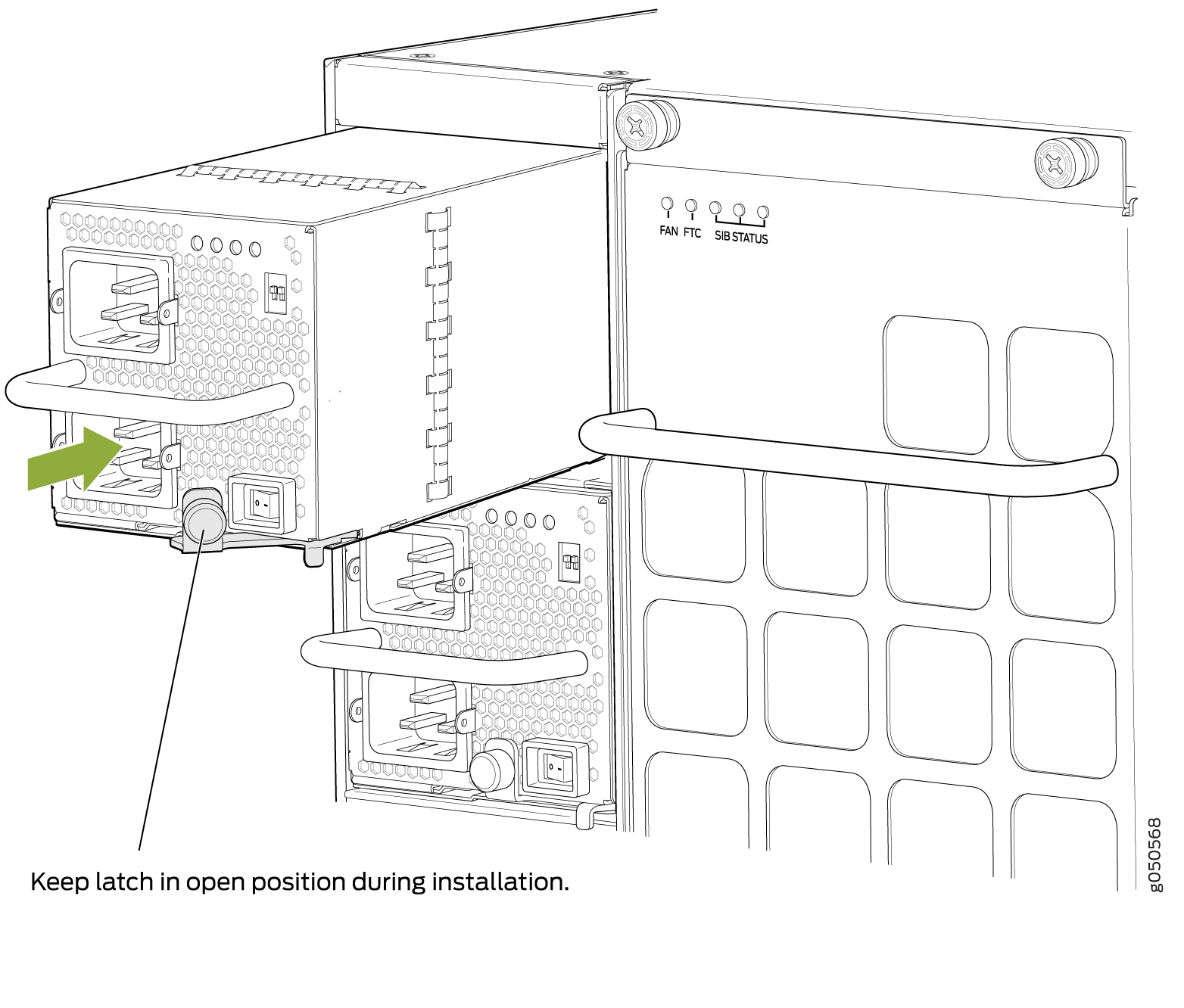

    図3:JNP10K-PWR-AC電源をPTX10008Install a JNP10K-PWR-AC Power Supply in a PTX10008に取り付ける Install a JNP10K-PWR-AC Power Supply in a PTX10008
    注:

    シャーシに傷がつかないように、イジェクターが完全に開いていることを確認してください。

  12. 各電源ケーブルを専用のAC電源コンセントに接続しながら、手動で電源のロードバランシングを行います。負荷分散を行うには、電源を交互に配線します。JNP10K-PWR-ACは電源を共有しません。すべての電源はINP1(下部レセプタクル)に入り、フェイルオーバー時にのみINP2(上部レセプタクル)を使用します。 図4をご覧ください。

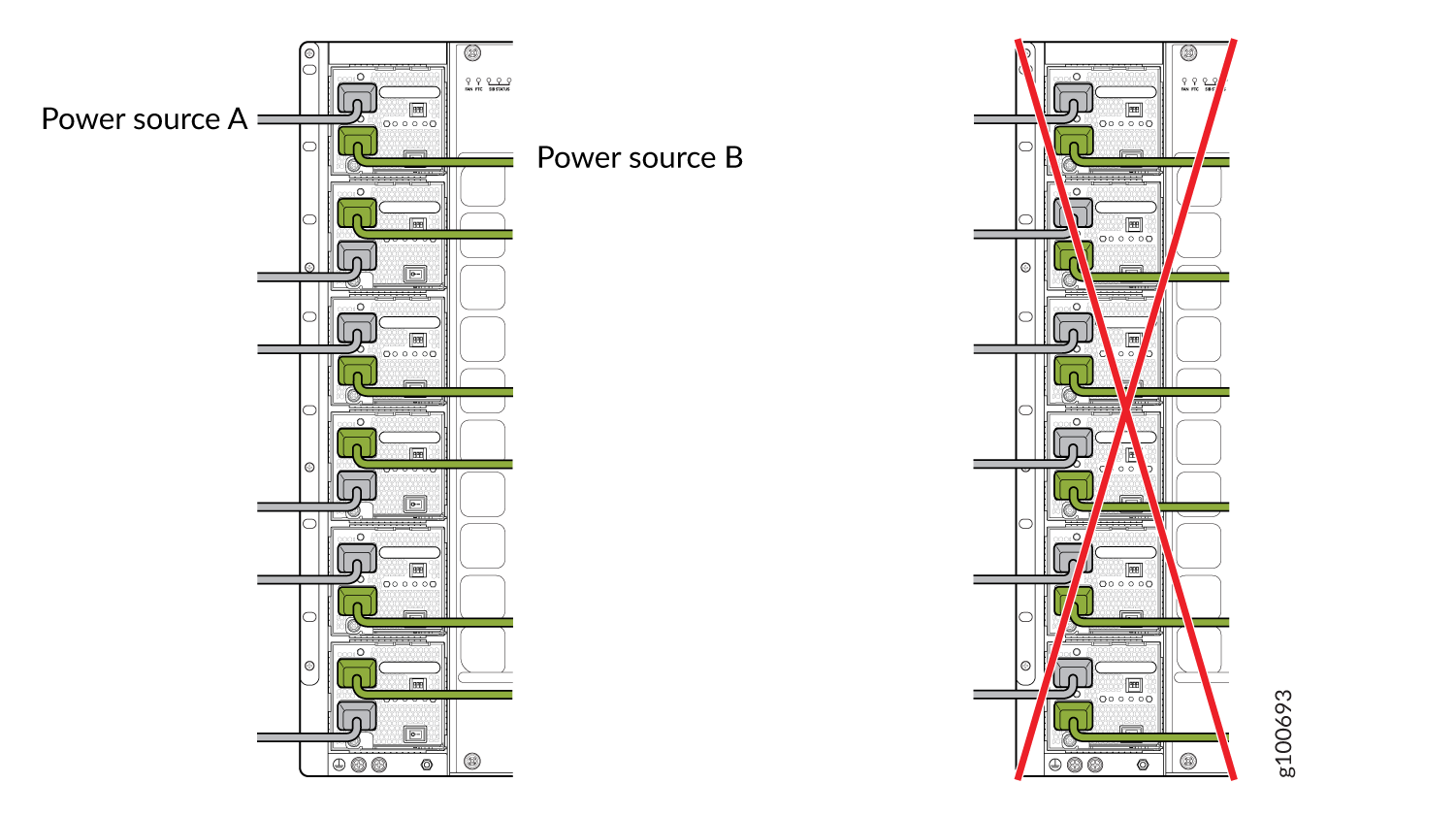

    図4: PTX10008Proper Load Balancing for JNP10K-PWR-AC Power Cables on PTX10008上のJNP10K-PWR-AC電源ケーブルの適切なロードバランシング
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。コードやケーブルを、シャーシ背面のファントレイや電源装置から離して配線することで、常に熱気の排出にさらされないようにします。

  13. 電源コードリテーナークリップの両側を握り、クリップの端をAC電源フェースプレートのACアプライアンスインレットの両側にあるブラケットの穴に挿入します。 図5をご覧ください。
  14. ルーターに同梱されている2本の電源コードを見つけます。コードには、地理的な場所に適したプラグが付いています。
  15. 電源コードカプラーを電源装置に挿入します。

    各AC電源のフェースプレートには、独立した16A定格のACインレットが2つあります。各インレットは、2n ソースの冗長性を実現するために、専用のAC電源供給に接続する必要があります。冗長性が要件でない場合は、単一接続にデフォルトの入力 INP1 を使用します。

  16. クリップをコードの上に下げ、コードをコードリテーナーの調整ナットに押し込んで、コードリテーナーを固定します。ナットがコードの根元にしっかりと密着するまで回転させます。 図5をご覧ください。

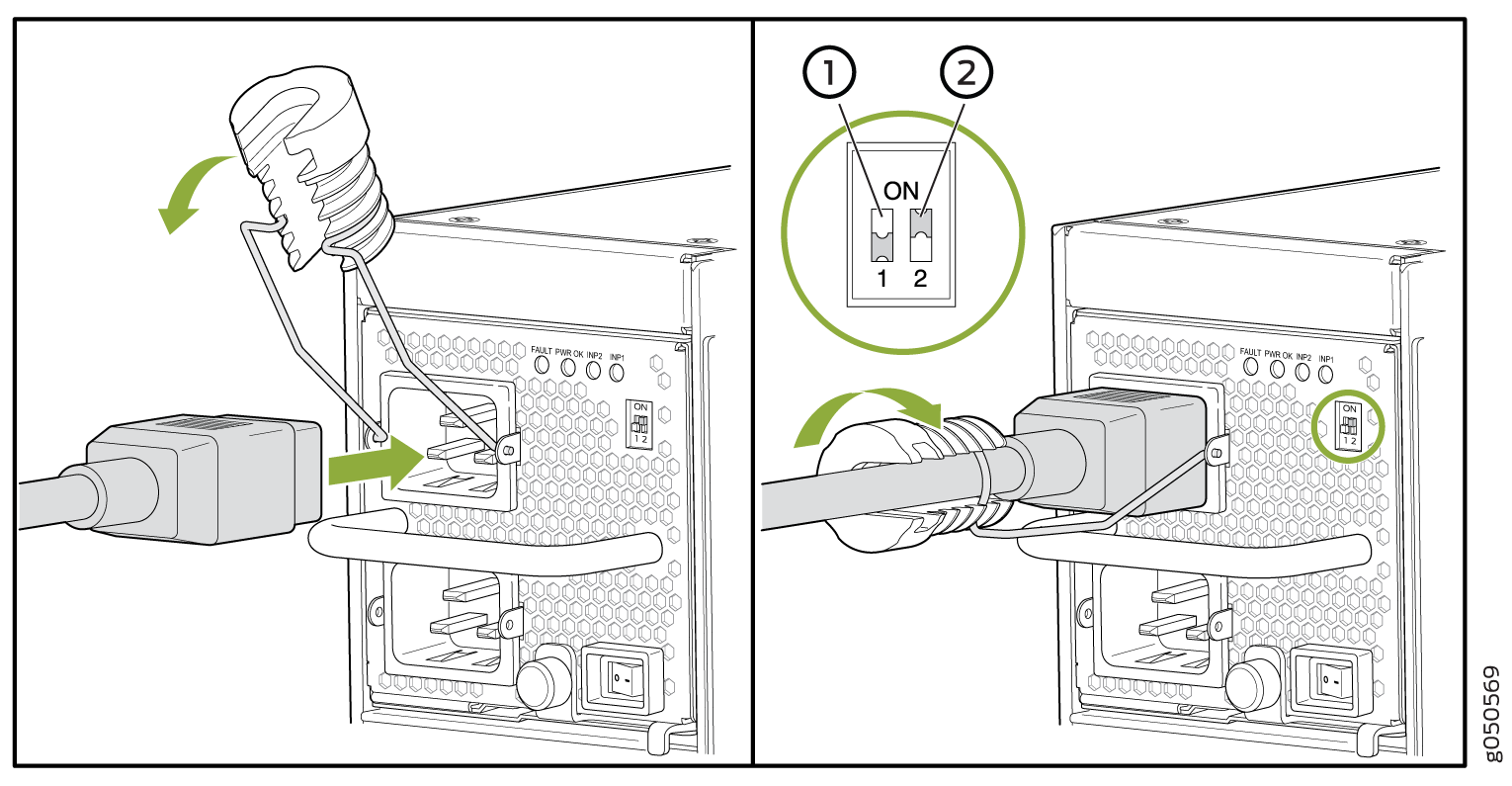

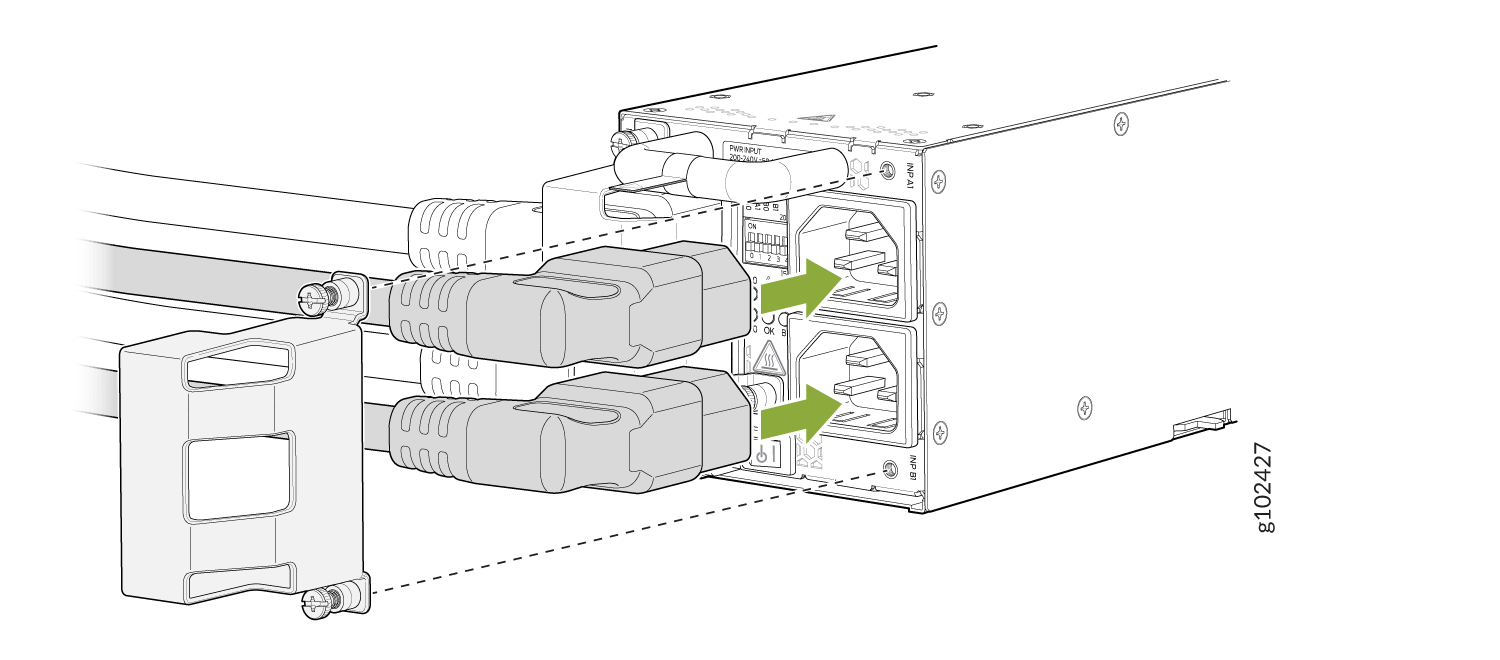

    図5:電源コードとリテーナークリップの Power Cord and Retainer Clip
    1
    —

    INP1の有効化スイッチは、出力にPS0として表示されます。
    2
    —

    INP2の有効化スイッチは、出力にPS1として表示されます。
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  17. AC電源コンセントに電源スイッチが付いている場合は、オン(|)の位置に設定します。
  18. 入力1 と入力2 のイネーブルスイッチを ON の位置に移動します。
  19. 電源フェースプレートの INP1 および INP2 LEDが点灯し、点灯していることを確認します。
  20. 電源スイッチをオン(|)の位置に押します。

Junos OS Evolvedでサポートされていない電源ユニットのトラブルシューティング

問題点

説明

電源供給ユニット(PSU)を電源に接続したデバイスに部分的に挿入すると、PSUが電源コネクターに接触しますが、ショートピンをかみ合わせることができません。短いピンの係合がないとステータスLEDが点灯しますが、Junos OS EvolvedはPSUを無視します。

原因

短いピンの噛み合いを検知することなく、Junos OS Evolvedは、短いピンを噛み合わせるためにPSUをさらに押し込んだとしても、PSUを無視します。Junos OS Evolvedは、短いピンの係合を3回のみチェックします。チェックは、PSUを部分的に挿入してから500ミリ秒(ms)間隔で行われます。3回の試行の後、Junos OS EvolvedはPSUにアクセスできないと判断し、サポートされていないPSUとしてマークします。

ソリューション

Junos OS EvolvedがPSUを認識する場合:

  1. PSU を半分まで引き抜いて、バックプレーン電源コネクターを外し、シャーシの背面から PSU のプラグを抜きます。

  2. 30秒待ちます。

  3. PSUがスロットに完全に収まるまで、PSUをシャーシにまっすぐスライドさせます。PSUフェースプレートが、隣接するPSUフェースプレートまたはPSUカバーと同じ高さであることを確認します。

    • ステータスLEDが点灯します。

  4. PSUがJunos OS Evolvedによって登録されているかどうかを確認します。

    • CLI show chassis environment psm コマンドを発行して、取り付けられている PSU の状態を確認します。サンプル出力に示すように、状態というラベルの付いた行の値はオンラインは、PSUが正常に機能していることを示しています。

JNP10K-PWR-AC電源を取り外す

JNP10K-PWR-AC電源をシャーシから取り外す前に:

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-AC電源をPTX10008ルーターから取り外す際に、以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 熱保護手袋

    • 交換用電源または電源スロットのカバー

      注意:

      ルーターの動作中は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けてください。

注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 PTX10008 JNP10008-SF3スイッチファブリックの電源計画 または PTX10008 JNP10008-SFスイッチファブリックの電源計画を参照してください。

JNP10K-PWR-AC電源をPTX10008ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 背面の保護接地端子の横、 PSU 5 の下に ESD ポイントがあります( 図 6 を参照)。
    図6:PTX10008ESD Point on Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置のアプライアンスインレットの横にある電源スイッチ(O および |)をスタンバイ位置(O)に切り替えます。
  3. 以下のタスクのいずれかを実行して、ルーターから電源を切断します。

    • AC電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。

    • AC電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードのプラグの端をそっと抜いてコンセントから引き出します。

  4. AC電源フェースプレートのACアプライアンスインレットから電源コードを取り外します。
  5. 電源コードリテーナーの調整ナットを反時計回りに回して、電源コードが見えるようになります。調整ナットのスロットから電源コードを引き抜きます。
  6. 指またはプラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。図7を参照してください。

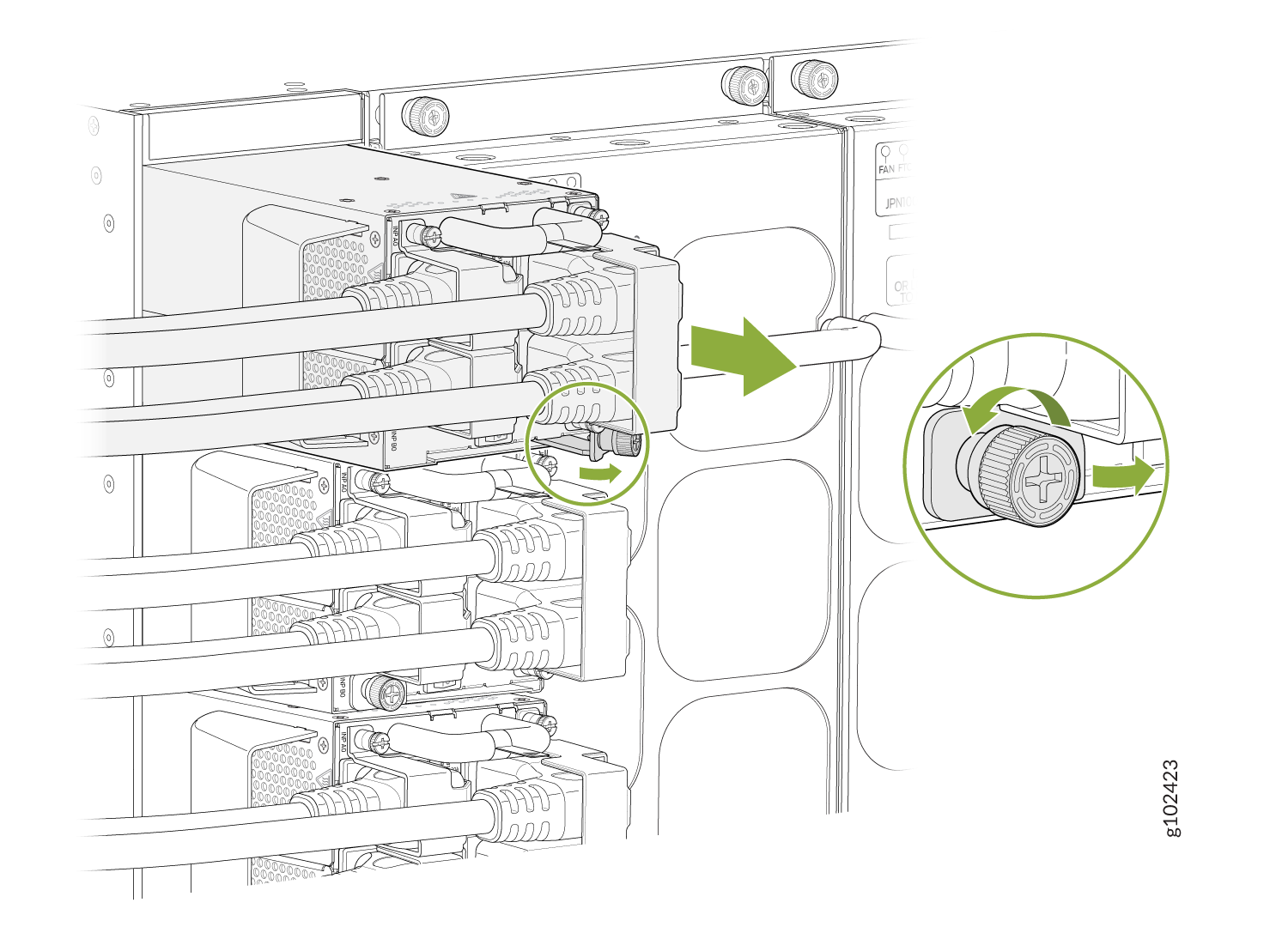

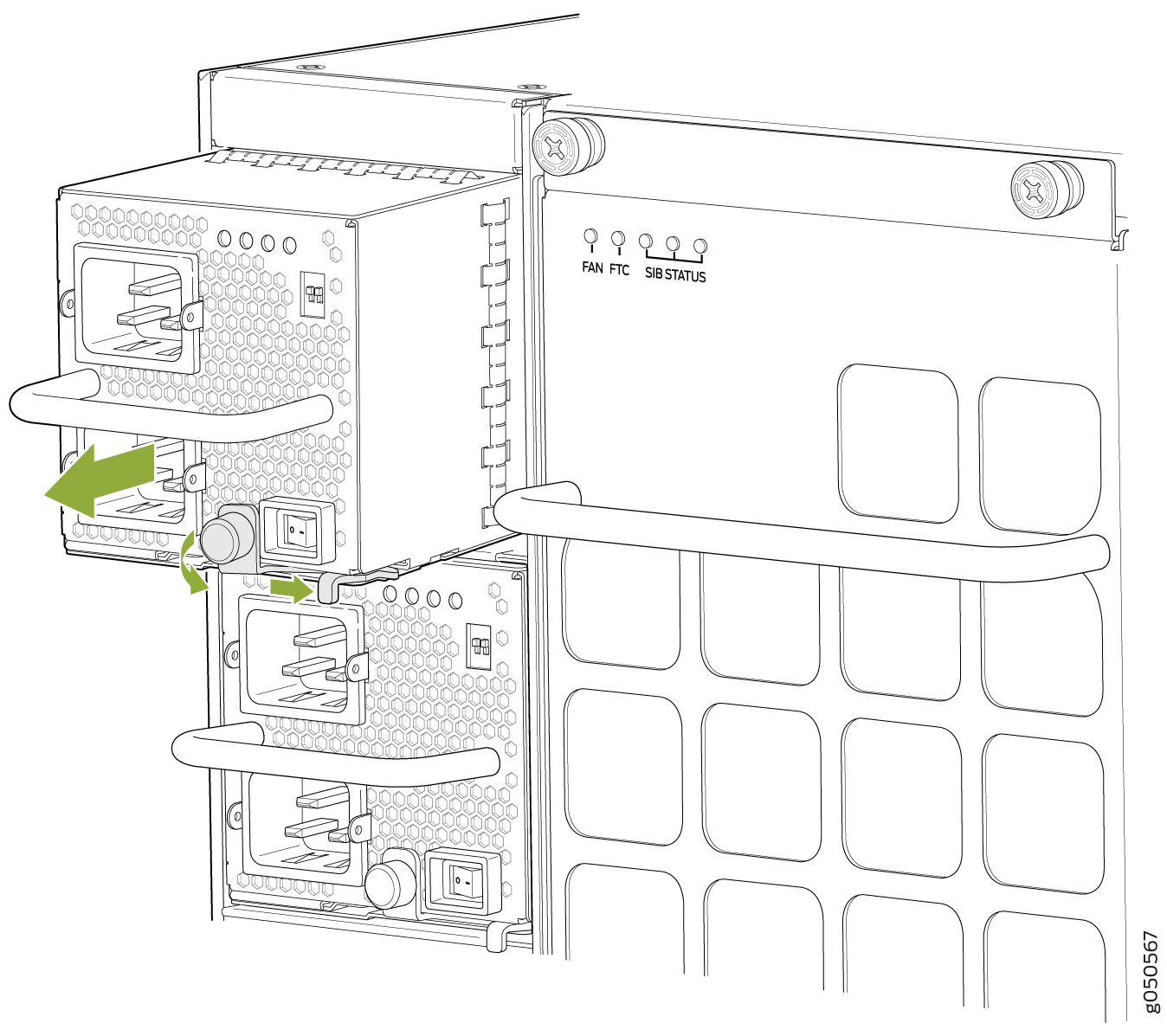

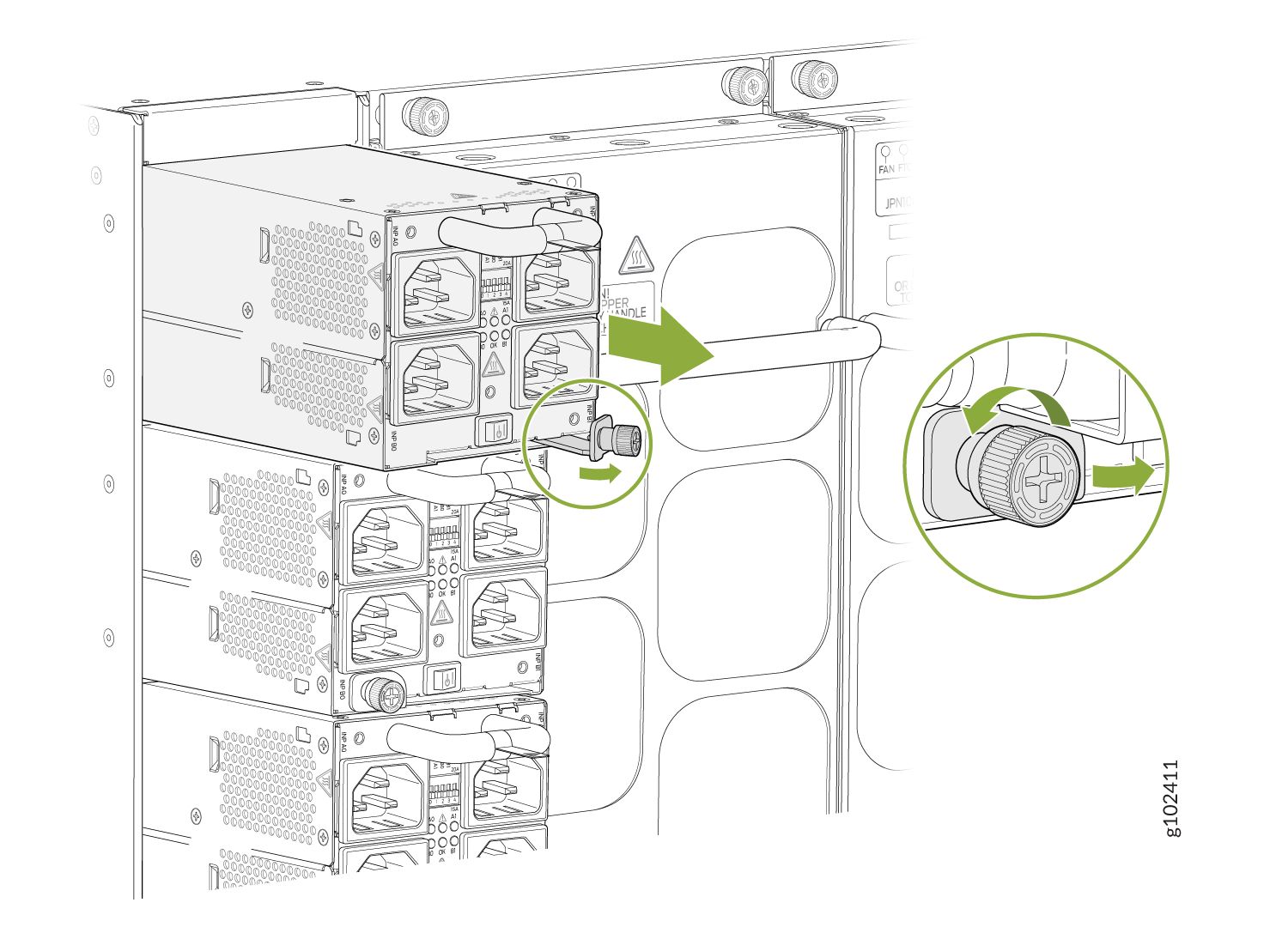

    図7:JNP10K-PWR-AC電源をPTX10008Remove a JNP10K-PWR-AC Power Supply from a PTX10008から取り外します
  7. 非脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    シャーシに傷がつかないように、イジェクターが完全に開いていることを確認してください( 図8を参照)。

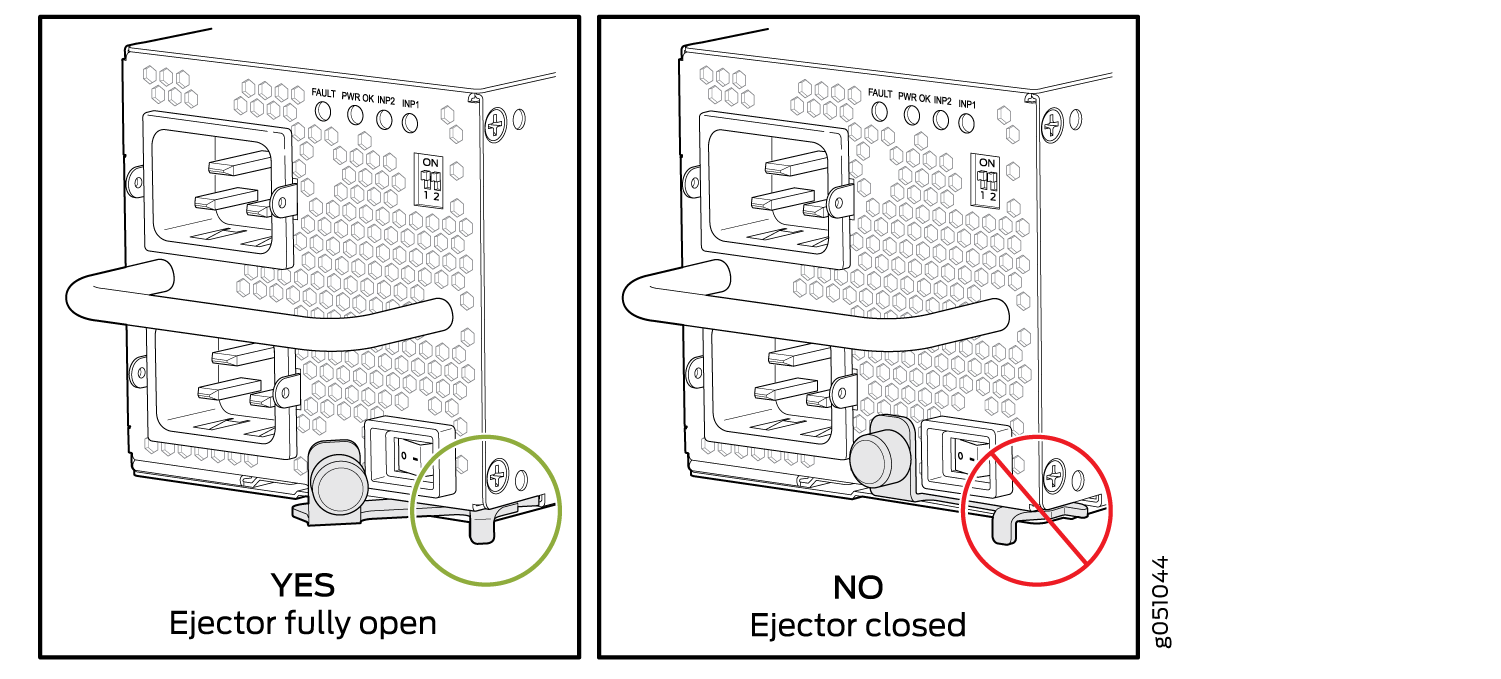

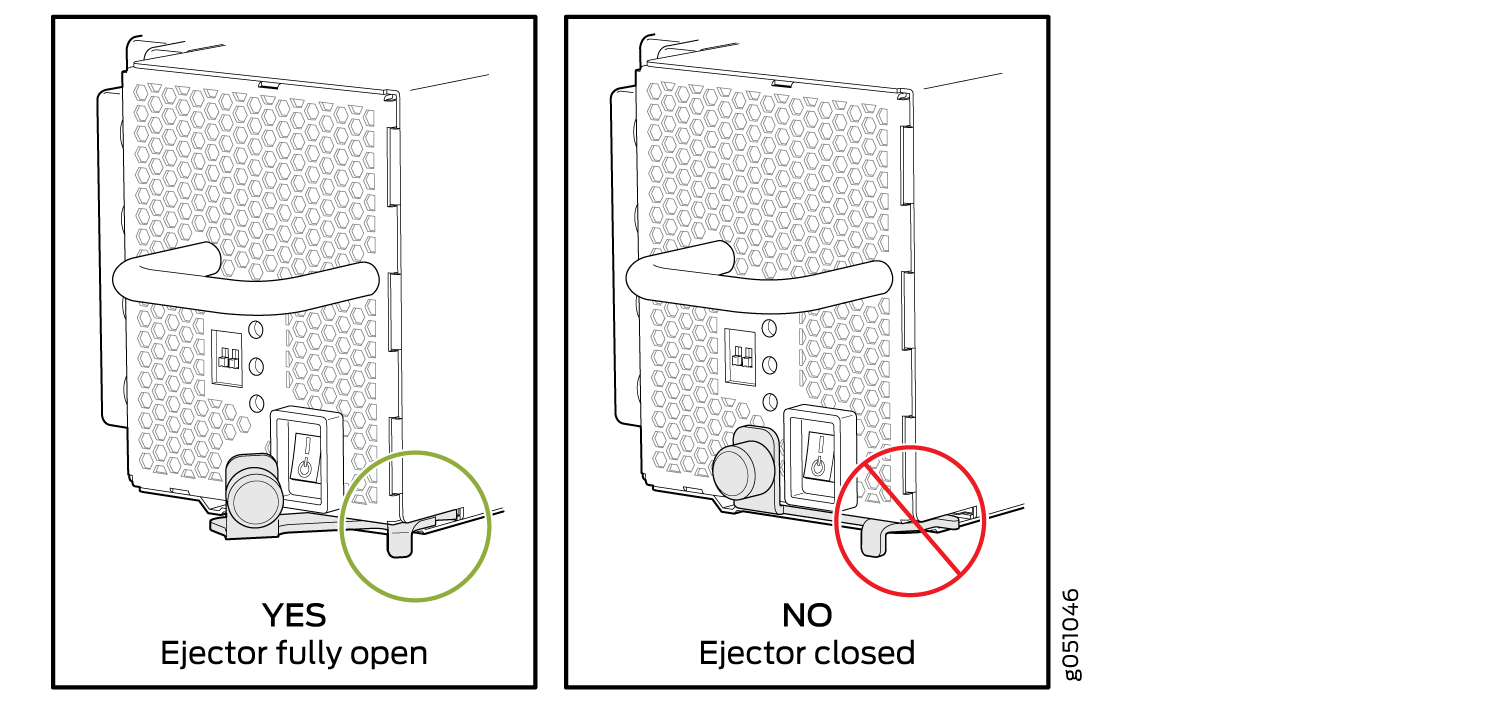

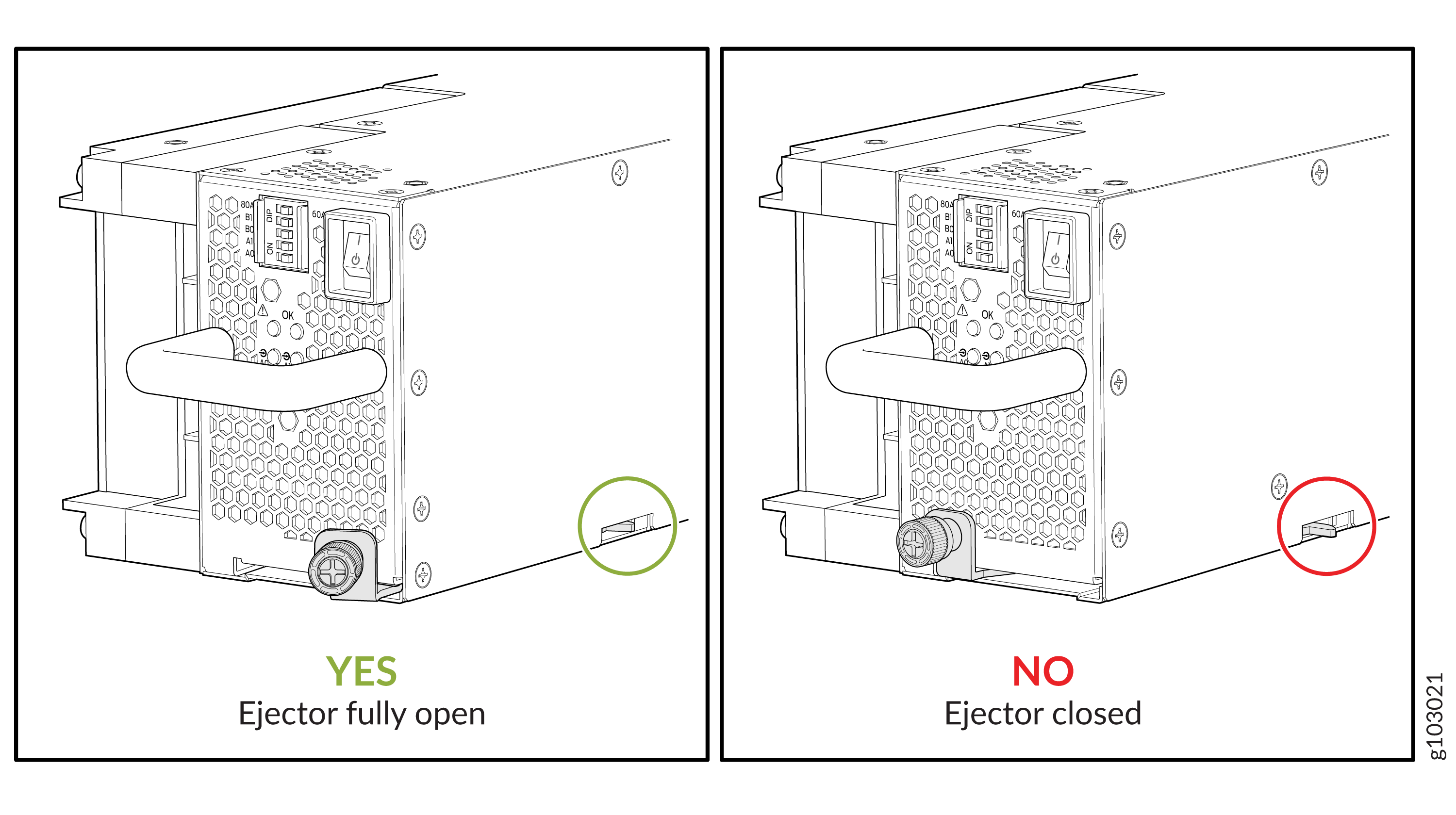

    図8:オープン電源イジェクタOpen Power Supply Ejector
  8. 電源出力接続、ピン、リード、はんだ接続には触れないように注意し、片手を電源の下に置いて支えてください。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源が損傷する可能性があります。
    注意:

    熱記号 を参照してください。電源の表面が熱い。電源装置をシャーシの半分まで引き抜いて電源装置が冷えるまで数分待つか、電源装置を取り外すときは保護用の耐熱手袋を着用してください。
  9. 電源装置を交換しない場合は、スロットの上にカバーを取り付けます。カバーを取り付けるには、カバーの指の穴に親指と人差し指を挿入し、握ってスプリングラッチを引っ込め、カバーをスロットに入れます。電源装置やカバーが取り付けられていない状態でシャーシを実行しないでください。

JNP10K-PWR-AC2電源の取り付け

注意:

すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。システムで2つのモデルを同時に実行できるのは、すべてのJNP10K-PWR-AC/JNP10K-PWR-AC2電源をすべてのJNP10K-PWR-AC2電源に交換する作業中のみです。
警告:

稼働中のJNP10K-PWR-AC2電源をシャーシから取り外すときは、熱保護手袋を着用し、重度のやけどをしないようにしてください。電源は、動作条件下で158°Fから176°F(70°Cから80°C)の温度に達することがあります。

JNP10K-PWR-AC2電源をシャーシに取り付ける前に:

  • 安全上の警告や注意事項をすべて守っていることを確認します。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • ACまたはDC電源コンセントに電源スイッチがある場合は、オフ(O)に設定します。JNP10K-PWR-AC2電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 地理的な場所(低電圧設置用)または入力アンペア数(高電圧設置用)に適した電源ケーブル。 PTX10008電源ケーブルの仕様を参照してください。HVAC および HVDC コネクタとラグは、設置前に資格のある電気技師が取り付ける必要があります。

JNP10K-PWR-AC2 電源を PTX10008 に取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。ESDポイントは、PTX10008の背面にある保護接地端子の横、PSU5の下にあります(図9を参照)。
    図9:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源スロットにカバーが付いている場合は、親指と人差し指を指の穴に挿入し、握ってカバーをスロットから引き出します。後で使用するためにカバーを保存してください。PTX10008の取り外しについては、図10を参照してください。
    図10:PTX10008Remove the Power Supply Cover on a PTX10008の電源カバーを取り外す
  3. 電源装置の接続部に触れないように注意し、電源装置をバッグから取り出します。
  4. 電源の四方すべてを覆っている保護ラップをはがして取り外します。
  5. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電源を中断しません。
  6. 非脱落型ネジを反時計回りに、指を使うか、プラス(+)ドライバー番号1を使用して緩めます。
  7. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    電源は、PTX10008の PSU 0 から PSU 5 (上から下)とラベル付けされた任意のスロットに取り付けることができます。
  8. 両手を使って、システム背面の電源スロットに電源を置きます。電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源のフェースプレートが、隣接する電源のフェースプレートまたは電源カバーと同じ高さであることを確認します(図11を参照)。

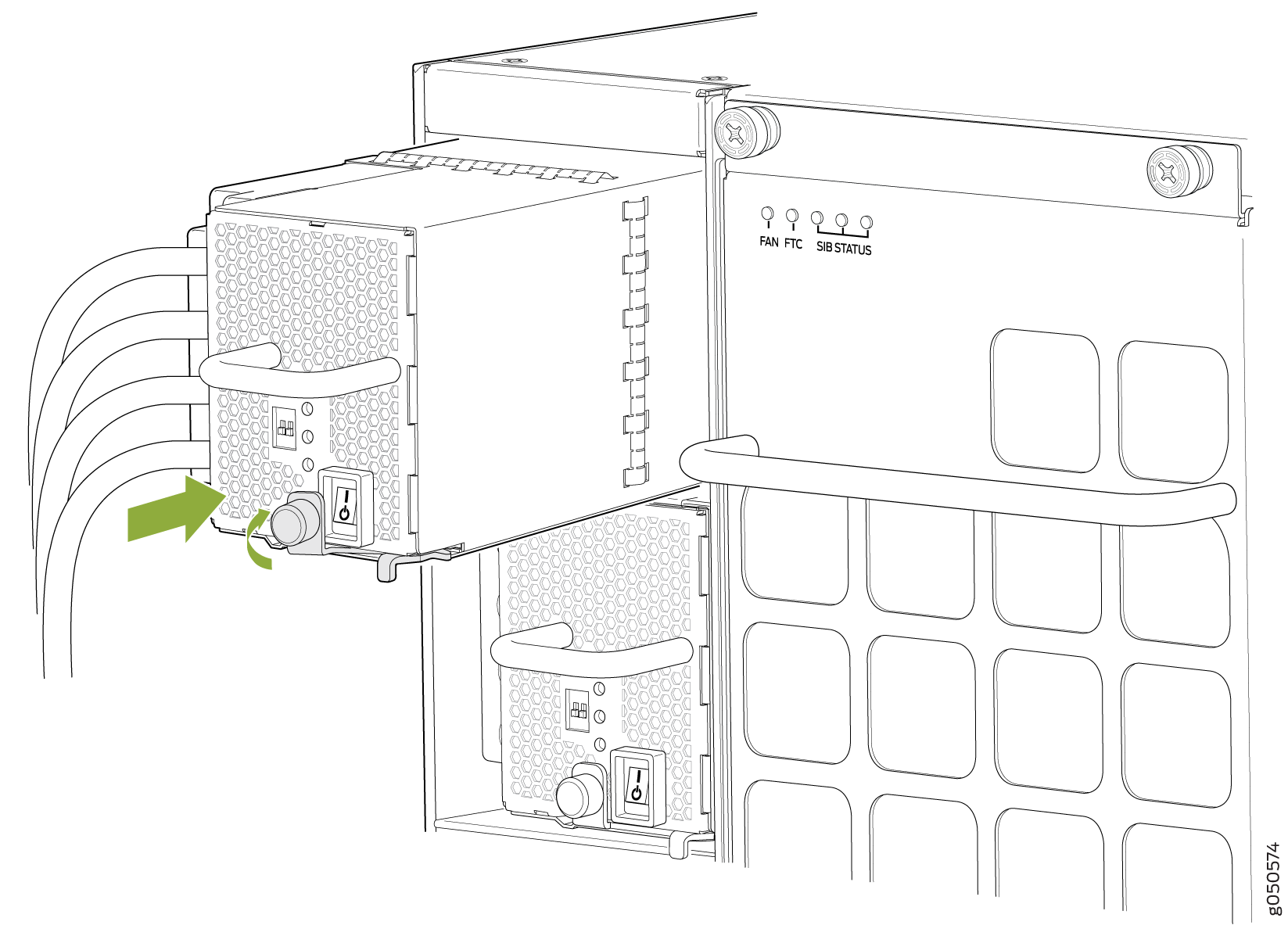

    図11:JNP10K-PWR-AC2電源をPTX10008Install a JNP10K-PWR-AC2 Power Supply in a PTX10008に取り付ける
  9. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  10. 非 脱落型ネジを指で時計回りに回すか、プラス(+)ドライバー番号1を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 ポンドインチ)を超えるトルクをかけないでください。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
  11. 各電源ケーブルを専用電源(AおよびB)に接続します。JNP10K-PWR-AC2では、各電源を別々の電源に接続する必要があります。PTX10008で使用可能なケーブルの組み合わせについては、図12を参照してください。

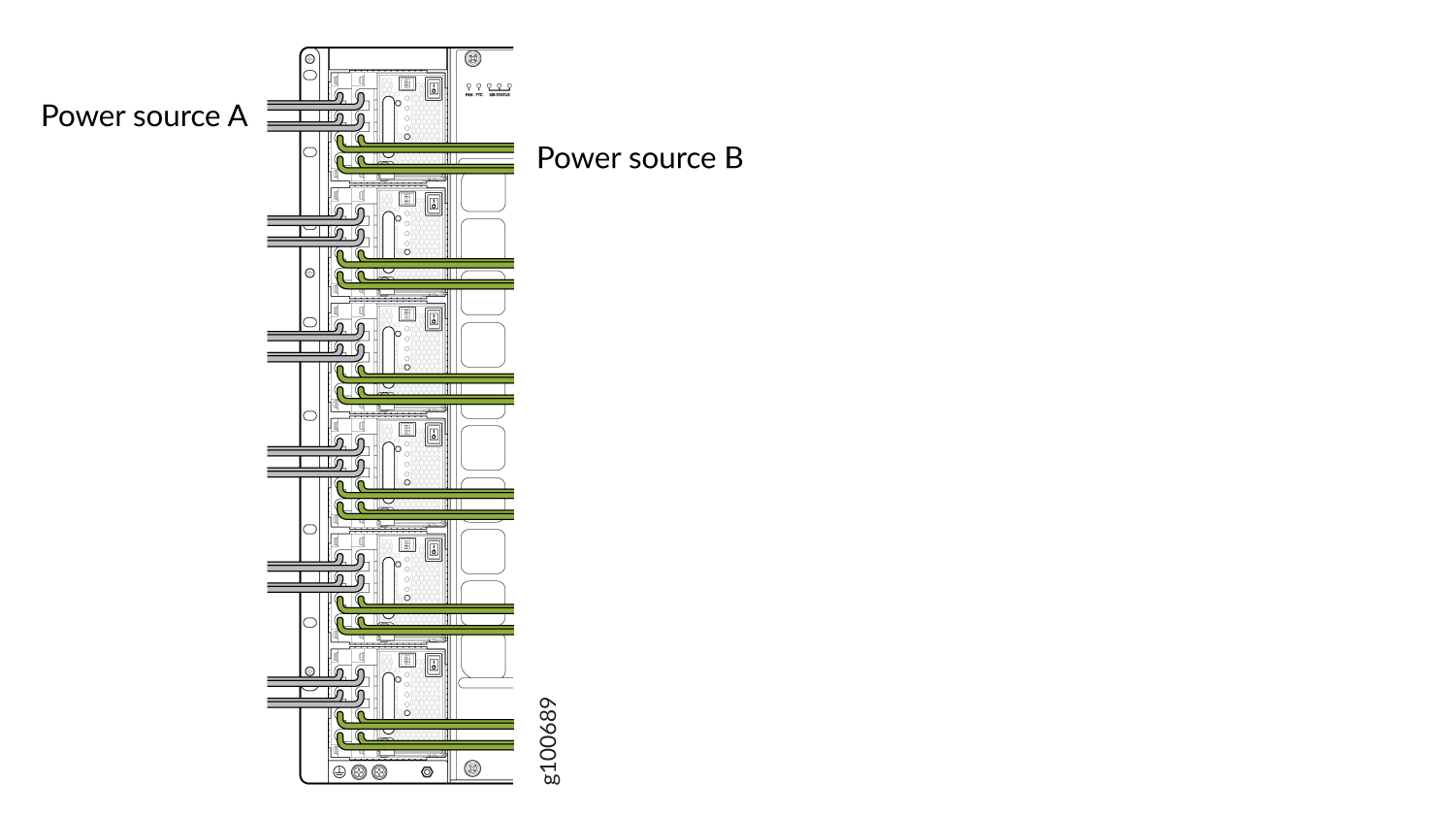

    図12: PTX10008Proper Load Balancing for JNP10K-PWR-AC2 Power Cables on a PTX10008でのJNP10K-PWR-AC2電源ケーブルの適切なロードバランシング
  12. 各電源ケーブルについて、アンダーソンコネクタが付いたケーブルの端をJNP10K-PWR-AC2電源に挿入します。コネクターがカチッと音を立ててケーブルを所定の位置にロックします。
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  13. ACまたはDC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。

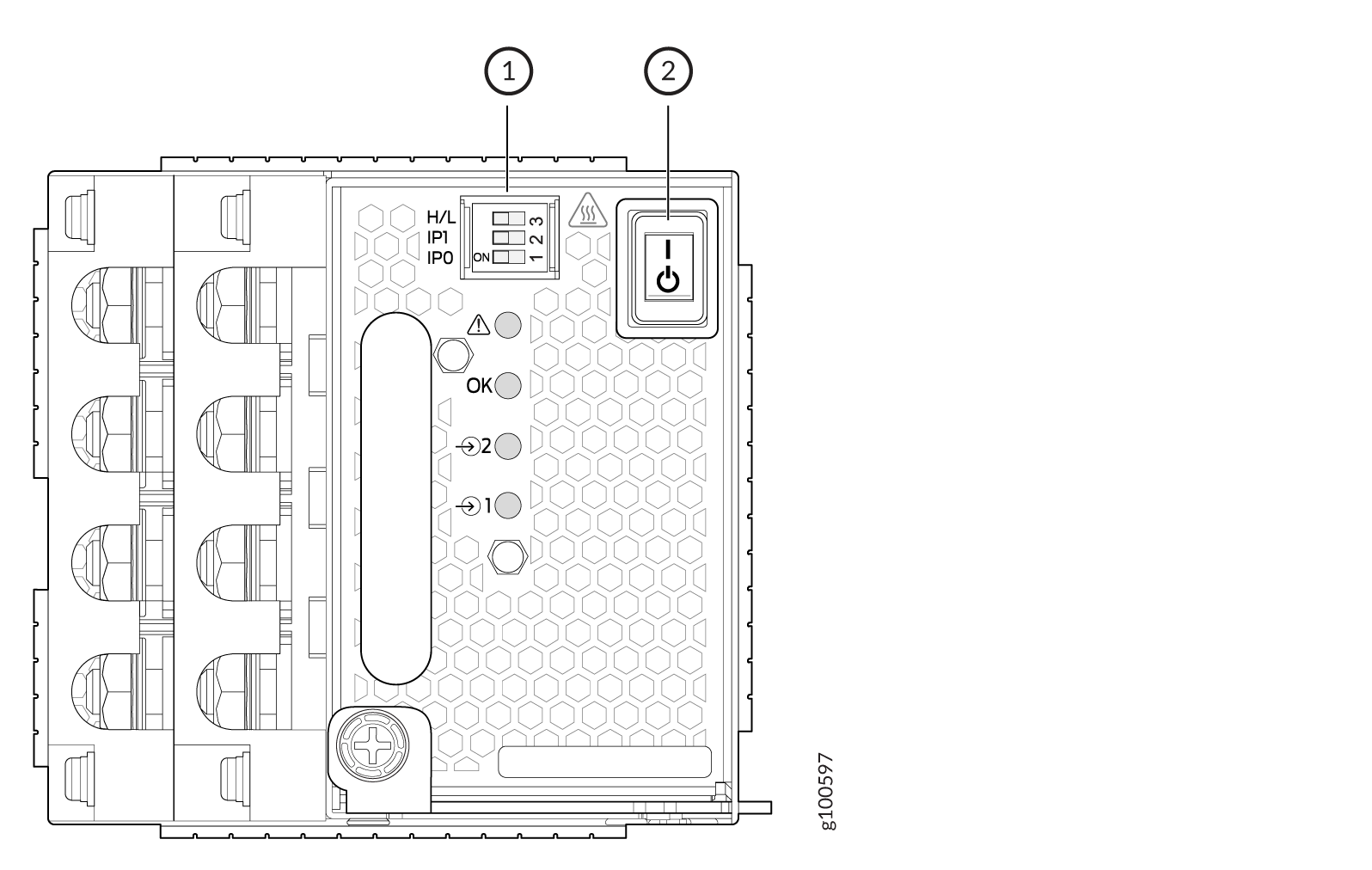

  14. 3 つの DIP スイッチを設定して、入力と電源装置が 3000 W、5000 W、5500 W のいずれで動作しているかを設定します。表1をご覧ください。

    両方の電源入力を使用する場合は、両方のイネーブルスイッチを オン の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフ(O)の位置に設定してください。LEDが赤く点灯し、ソース入力が使用されておらず、イネーブルスイッチがオン(|)の場合にエラーを示します。

    表1:JNP10K-PWR-AC2 DIPスイッチの設定

    スイッチ

    状態

    説明

    1

    オン

    INP0が存在します。

    オフ

    INP0は存在しません。

    2

    オン

    INP1は存在します。

    オフ

    INP1は存在しません。

    3

    オン

    30-Aフィード用に有効。シングルフィードで5000 W、デュアルフィードで5500 W。

    オフ

    20-Aフィードで有効。電源容量は3000Wです。
  15. 電源フェースプレートのINP1およびINP2 LEDが点灯し、点灯していることを確認します。
  16. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC2電源を取り外す

JNP10K-PWR-AC2電源をシャーシから取り外す前に、以下の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-AC2 電源を PTX10008 ルーターから取り外す際に、以下の部品とツールが用意されていることを確認してください。

    • 158°F(70°C)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 交換用電源または電源スロットのカバー

警告:

正常に動作しているJNP10K-PWR-AC2電源をシャーシから取り外すときは、熱保護手袋を着用し、重度の火傷から身を守ります。これらの電源は、動作条件下で158°Fから176°F(70°Cから80°C)の温度に達することがあります。
注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 JNP10008-SF3スイッチファブリックのPTX10008電源計画 または PTX10008 JNP10008-SFスイッチファブリックの電源計画を参照してください。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けてください。

JNP10K-PWR-AC2 電源を PTX10008 ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 背面の保護接地端子の横、PSU 5 の下に ESD ポイントがあります(図 13 を参照)。
    図13:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置のアプライアンスインレットの横にある電源(|)スイッチをスタンバイ位置(O)に切り替えます。
  3. ACまたはDC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  4. JNP10K-PWR-AC2電源フェースプレートの各入力からアンダーソンコネクタを外します。
  5. 指またはプラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。図14を参照してください。

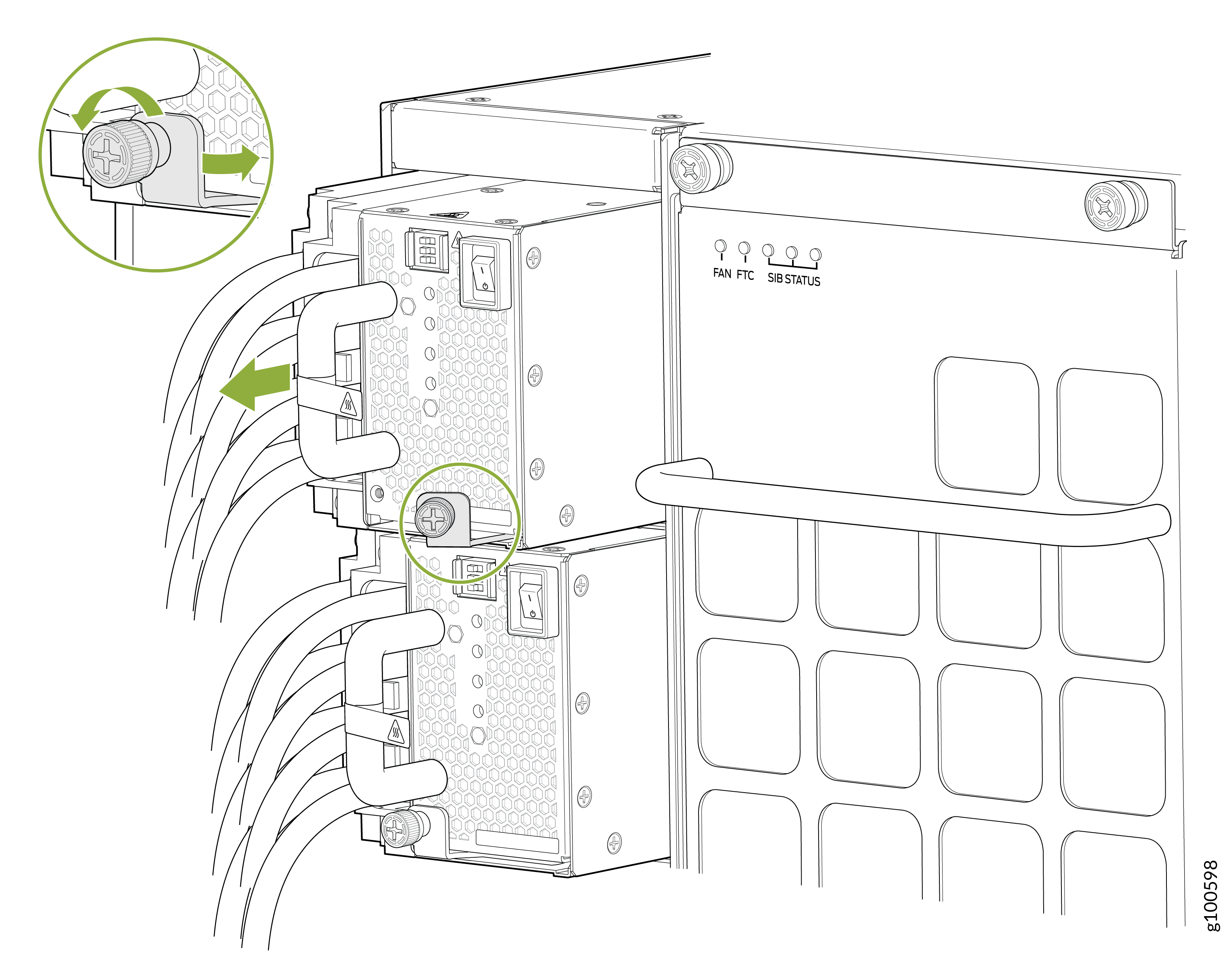

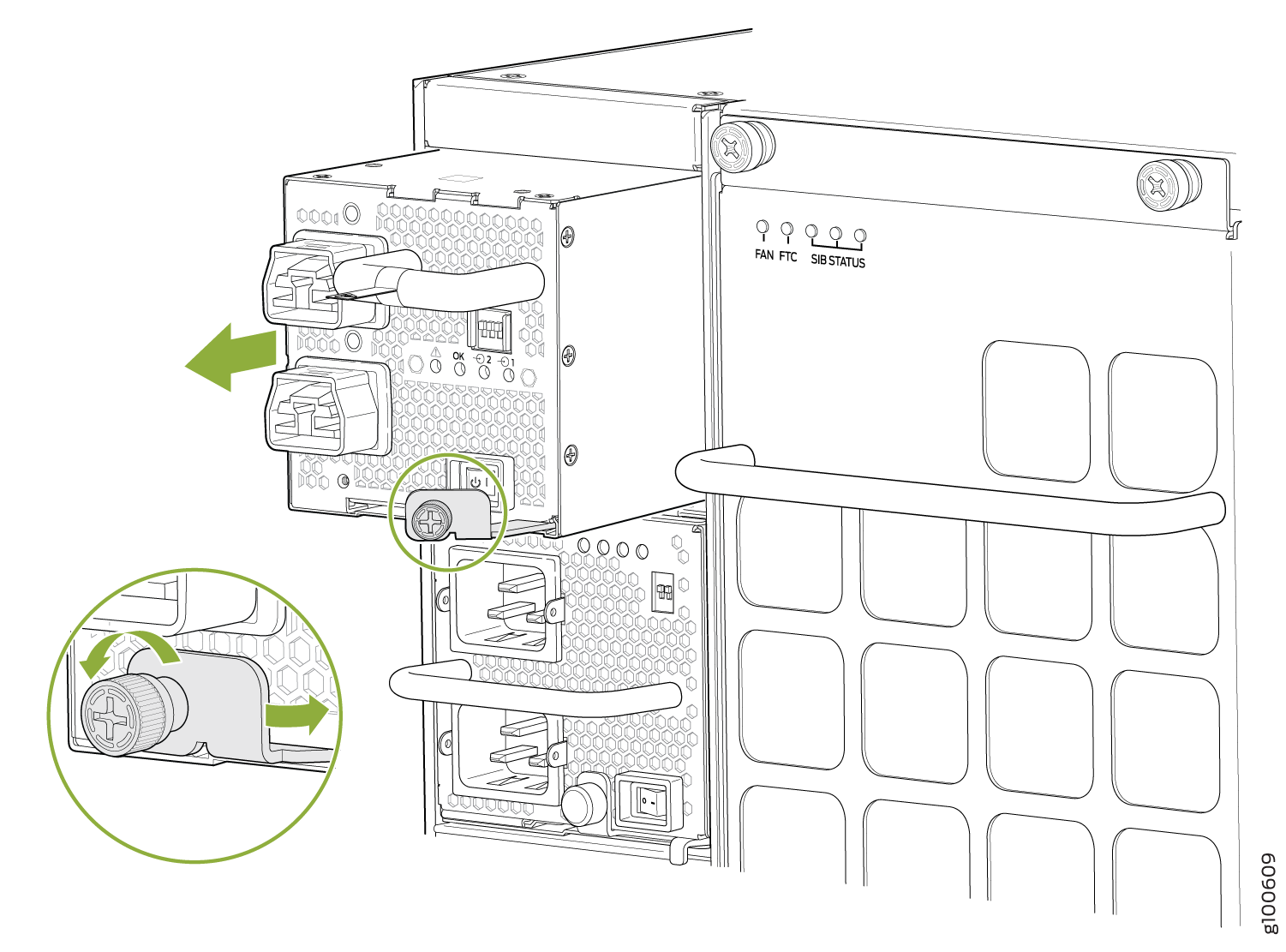

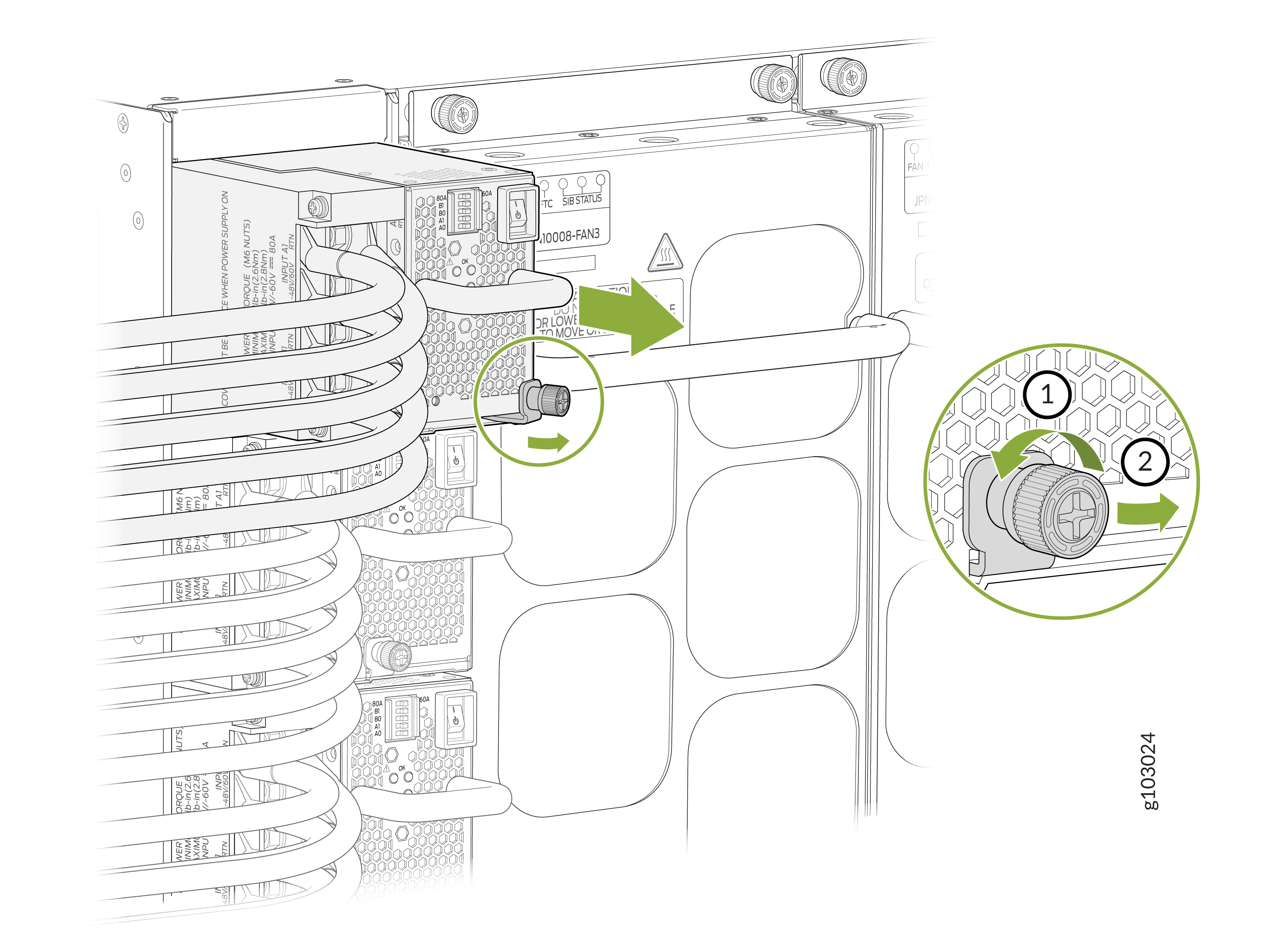

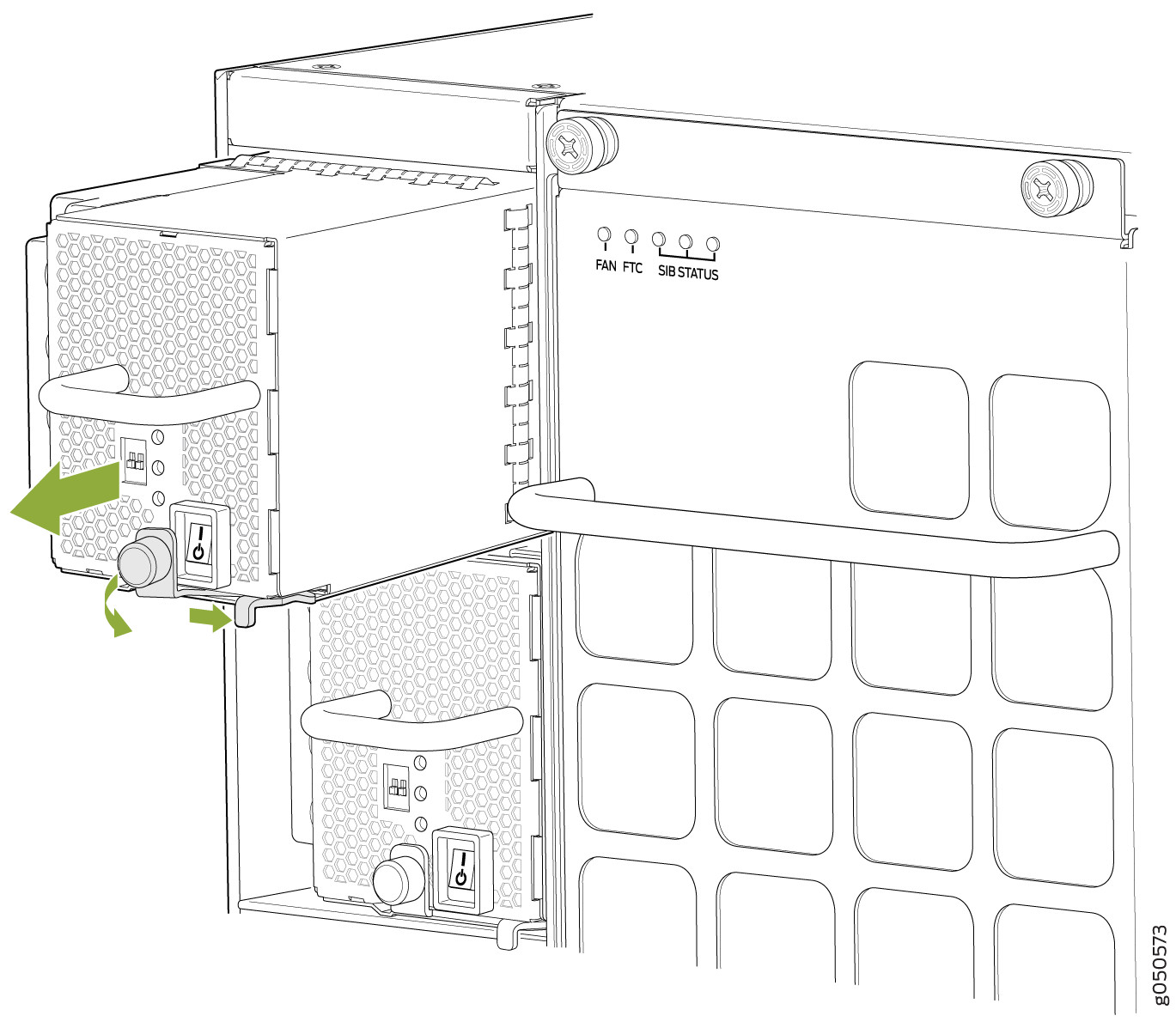

    図14:JNP10K-PWR-AC2電源をPTX10008Remove a JNP10K-PWR-AC2 Power Supply from a PTX10008から取り外します
  6. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
  7. 電源装置をシャーシから取り外す前に、熱保護手袋を着用してください。
  8. 電源出力接続、ピン、リード、はんだ接続には触れないように注意し、片手を電源の下に置いて支えてください。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源が損傷する可能性があります。
  9. JNP10K-PWR-AC2電源を帯電防止面に置いて完全に冷ましてから、電源を帯電防止袋に入れて保管してください。
  10. 電源装置を交換しない場合は、スロットの上にカバーを取り付けます。カバーを取り付けるには、カバーの指の穴に親指と人差し指を挿入し、握ってスプリングラッチを引っ込め、カバーをスロットに入れます。電源装置やカバーが取り付けられていない状態でシャーシを実行しないでください。

JNP10K-PWR-AC3電源の取り付け

注意:

すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。システムで2つのモデルを同時に実行できるのは、すべてのJNP10K-PWR-AC電源をすべてのJNP10K-PWR-AC3電源に交換する作業中のみです。
警告:

稼働中のJNP10K-PWR-AC3電源をシャーシから取り外すときは、熱保護手袋を着用し、重度の火傷から身を守ります。電源は、動作条件下で158°Fから176°F(70°Cから80°C)の温度に達することがあります。

JNP10K-PWR-AC3電源をシャーシに取り付ける前に:

  • 安全上の警告や注意事項をすべて守っていることを確認します。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • AC電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 地理的な場所(低電圧設置用)または入力アンペア数(高電圧設置用)に適した電源ケーブル。 JNP10K-PWR-AC3電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3 電源を PTX10008 に取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 の背面にある保護接地端子の横、PSU 5 の下に ESD ポイントがあります(図 46 を参照)。
    図15:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置の接続部に触れないように注意し、電源装置をバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。入力電源を中断しません。
  4. プラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。
  5. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    電源は、PTX10008の PSU 0 から PSU 5 (上から下)とラベル付けされた任意のスロットに取り付けることができます。
  6. 両手を使って、システム背面の電源スロットに電源を置きます。電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さになっていることを確認します(JNP10K-PWR-AC3電源の取り付けを参照してください)。

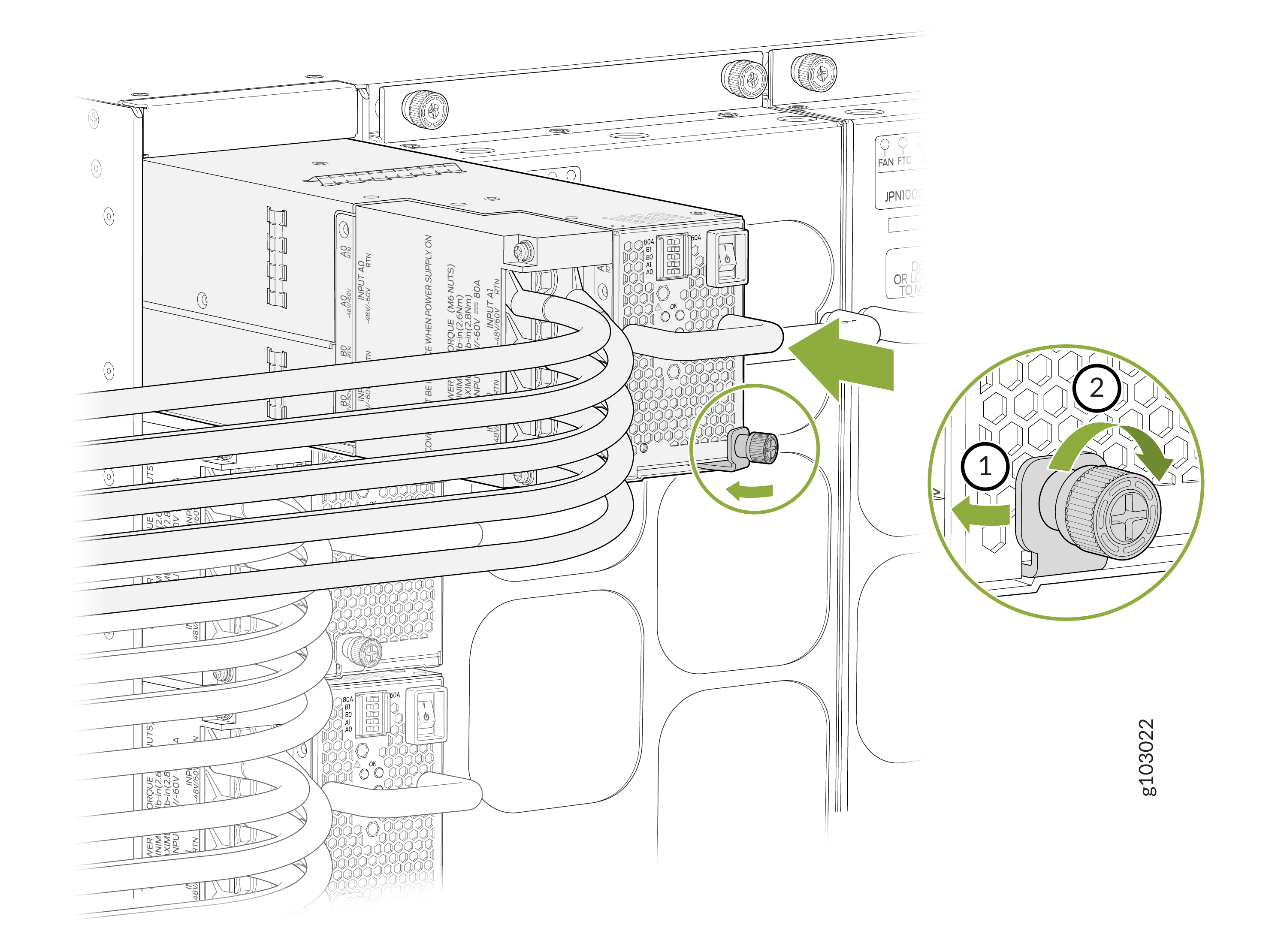

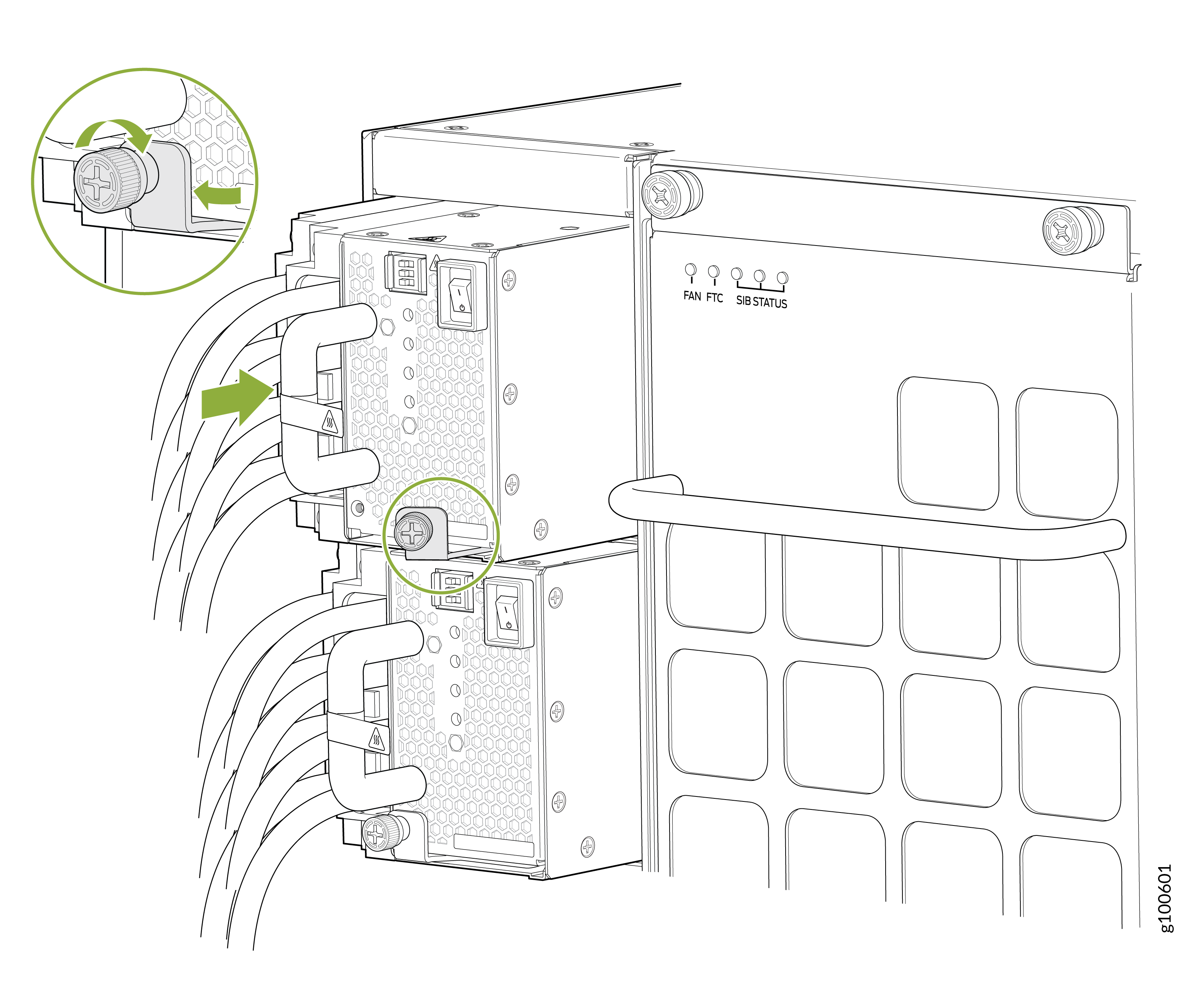

    図16:JNP10K-PWR-AC3Install a JNP10K-PWR-AC3の取り付け
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ドライバー番号1を使用して、非脱落型ネジを時計回りに回して締めます。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3では、各電源を別々の電源に接続するだけで済みます。
    1. 直角電源コードを取り付けるときは、入力の左側の列(A0およびB0)を最初に接続する必要があります。A0および/またはB0入力を接続した後、A0プラグのリテーナー(SKU#540-175625)とB0プラグのリテーナー(SKU#540-175626)を使用してプラグを固定します。リテーナーは、#1 フィリップスネジドライブを使用して、単一のキャプティブファスナーでPSUフェースプレートに取り付けられます。図17を参照してください。
      図17:A0およびB0入力用のプラグリテーナ Plug Retainers for A0 and B0 Inputs
    2. 次に、入力の右側の列(A1とB1)を接続します。A1および/またはB1入力を接続した後、リテーナー(SKU#540-175627)を使用してプラグを固定します。右側の列プラグリテイナーは、#1フィリップスドライバーを使用して、2本の非脱落型ネジでPSUフェースプレートに取り付けられています。図18を参照してください。
      図18:A1およびB1入力用のプラグリテーナ Plug Retainers for A1 and B1 Inputs

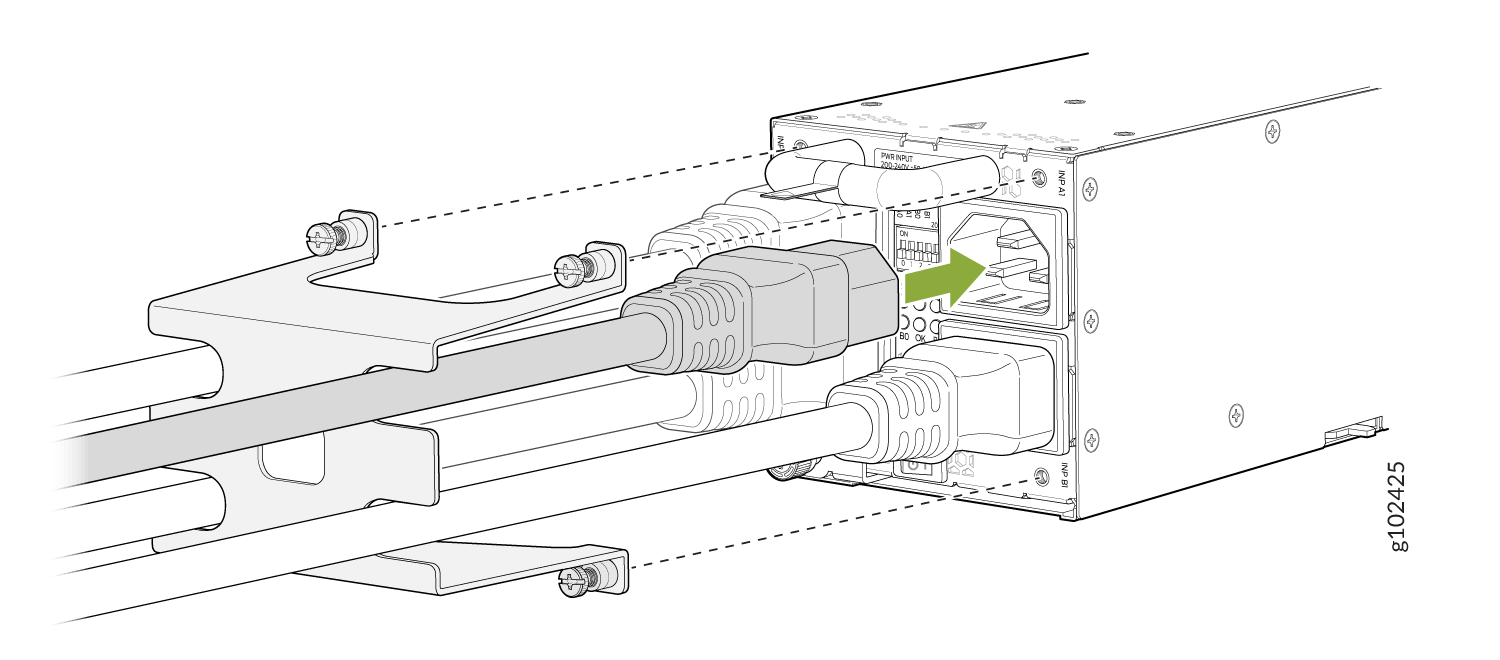

    1. ストレート電源コードを使用したい場合は、ストレート電源コードを任意の順序で接続できます。まっすぐな電源コードを接続した後、リテーナー(SKU#540-175624)でプラグを固定します。リテイナーは、#1 フィリップス ドライバーを使用して、3 本のキャプティブ ファスナーで PSU フェースプレートに取り付けられます。図19を参照してください
      図19:ストレート電源コードの接続 Connecting Straight Power Cords
    注:

    バッフルの取り付けはオプションであり、PSU の左側からルーターの背面に空気の流れを変えたい場合にのみ使用します。これにより、NEBのコンプライアンスが確保されます。

    電源装置をルーターに挿入する前に、バッフルを取り付けてください。 図20を参照してください。

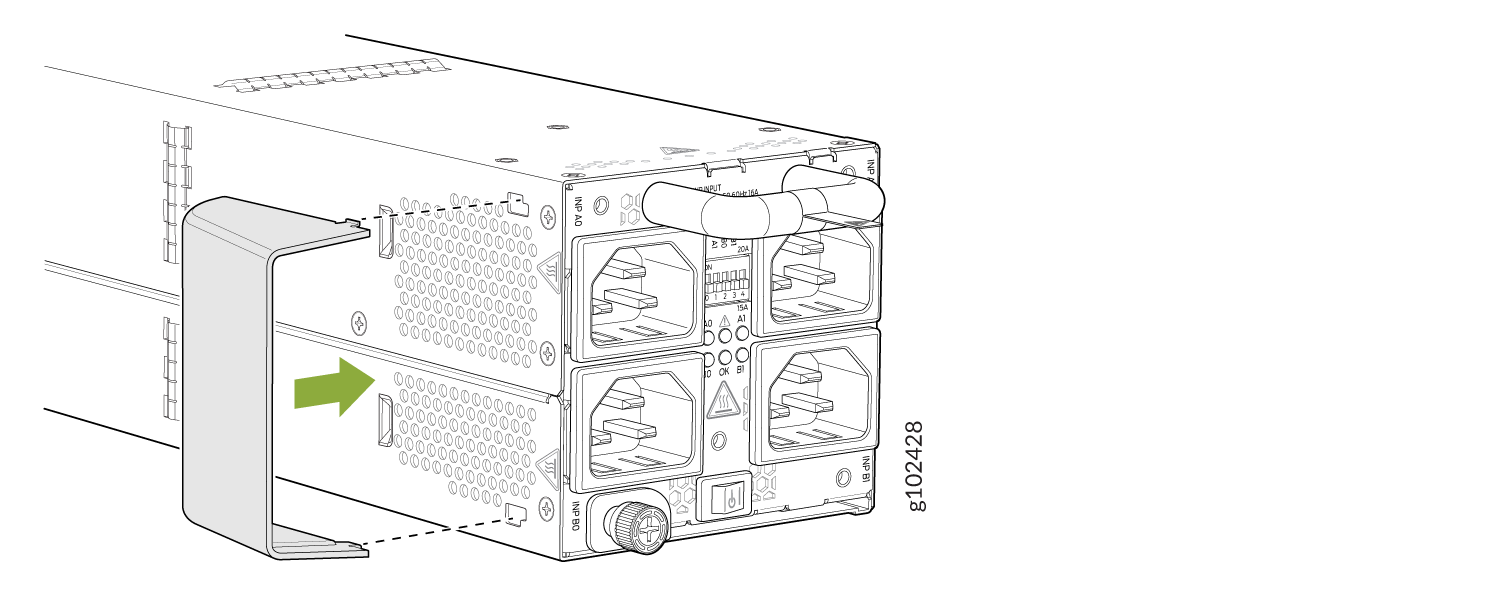

    図20:JNPR10K-PWR-AC3Installing Baffle in JNPR10K-PWR-AC3へのバッフルの取り付け
  10. 各電源ケーブルについて、C21コネクタ付きのケーブルの端をJNP10K-PWR-AC3電源に挿入します。リテーナーを使用して、電源コードを電源装置の所定の位置に保持します。図21を参照してください。
    図21:バッフルInstalling a JNPR10K-PWR-AC3 using RA Power Cords with Baffle付きRA電源コードを使用したJNPR10K-PWR-AC3の取り付け
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  11. AC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表2をご覧ください。
    表2:JNP10K-PWR-AC3電源のDIPスイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2500W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2500W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    5000W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2500W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    5000W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    7500W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    5000W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2500W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    5000W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    5000W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    7500W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    5000W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    7500W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    7500W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W
  13. AC電源コンセントに電源スイッチがある場合は、AC電源コードを電源コンセントに差し込む前に電源を切ります。
  14. 電源フェースプレートのINP A0、INP A1、INP B0、INP B1 LEDが点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3電源を取り外す

JNP10K-PWR-AC3電源をシャーシから取り外す前に、以下の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • 以下の部品とツールが用意されていることを確認します。

    • 158°F(70°C)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 交換用電源または電源スロットのカバー

警告:

動作中のJNP10K-PWR-AC3電源をシャーシから取り外す際は、熱保護手袋を着用し、重度のやけどから身を守ります。これらの電源は、動作条件下で158°Fから176°F(70°Cから80°C)の温度に達することがあります。
注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 JNP10008-SFファブリックのPTX10008コンポーネントの電力要件を参照してください。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。電源装置を速やかに交換するか、空のスロットにABPMまたはカバーを取り付けてください。

JNP10K-PWR-AC3 電源を PTX10008 ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 の背面にある保護接地端子の横、PSU 5 の下に ESD ポイントがあります(図 46 を参照)。
    図22:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置のアプライアンスインレットの横にある電源(|)スイッチをスタンバイ位置(O)に切り替えます。
  3. AC電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。
  4. #1 フィリップス ドライバーを使用してリテーナーを取り外し、電源コードをPSU から取り外します。
    図23:JNP10K-PWR-AC3電源Detach the Power Cords from JNP10K-PWR-AC3 Power Supplyから電源コードを取り外します
  5. リテーナーを緩めて取り外し、PSUから電源コードを取り外し、JNP10K-PWR-AC3電源フェースプレートの各入力からIEC320-C21コネクタを外します。
  6. プラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。図24を参照してください。
    注:

    シャーシに傷がつかないように、イジェクターが完全に開いていることを確認してください。

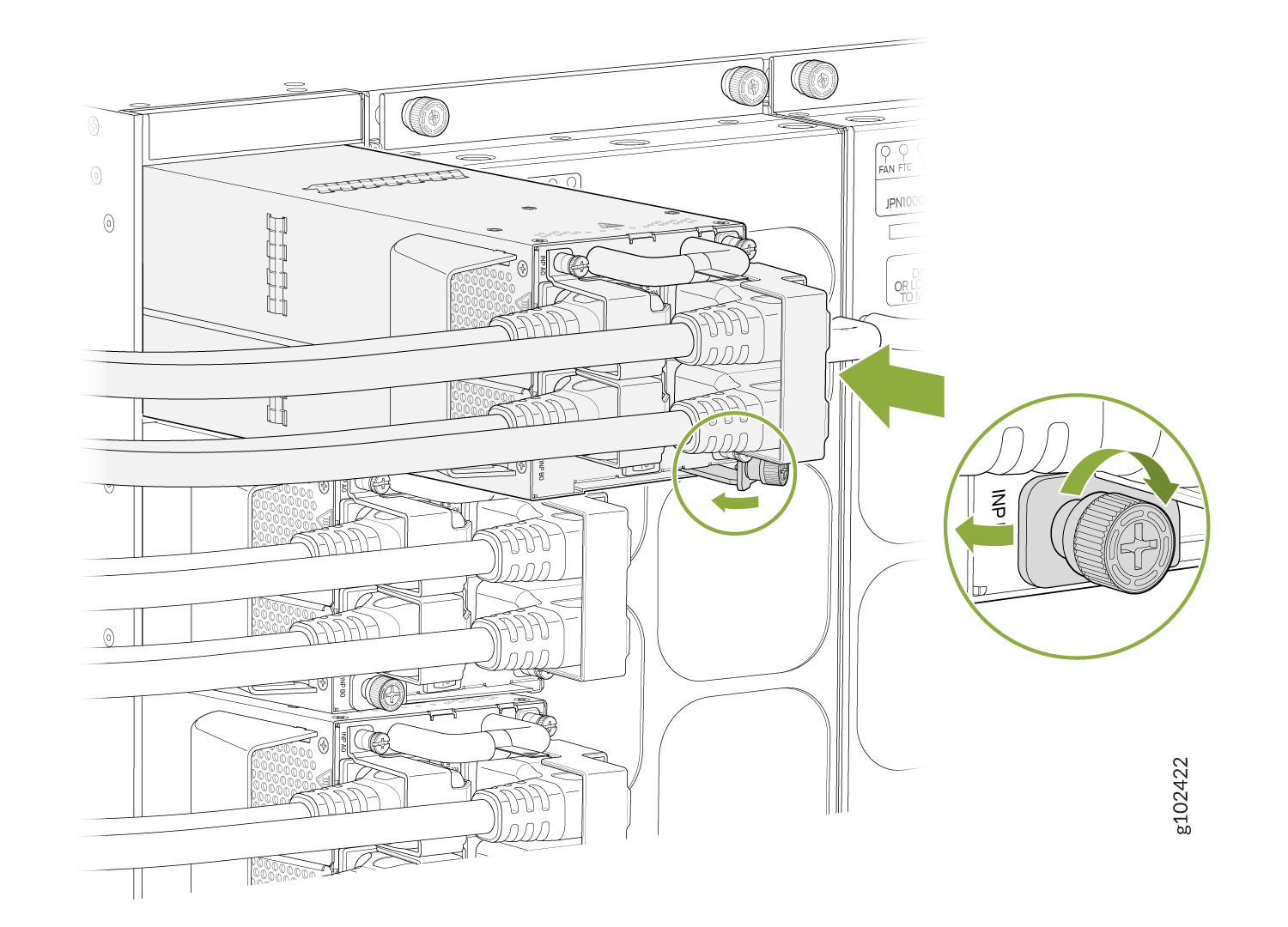

    図24:JNP10K-PWR-AC3電源をPTX10008Remove a JNP10K-PWR-AC3 Power Supply from a PTX10008から取り外します
  7. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
  8. シャーシから電源を取り外す前に、熱保護手袋を着用してください。
  9. 電源出力接続、ピン、リード、はんだ接続に触れないように注意し、手袋をはめた片方の手を電源の下に置いてサポートします。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源が損傷する可能性があります。
  10. JNP10K-PWR-AC3電源を帯電防止面に置いて完全に冷ましてから、電源を帯電防止袋に入れて保管します。
  11. 交換用のJNP10K-PWR-AC3電源を取り付けます。
    注意:

    すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。

JNP10K-PWR-DC電源の取り付け

JNP10K-PWR-DC電源をシャーシに取り付ける前に:

  • 安全上の警告と注意事項をすべて守っていることを確認します。

    警告:

    DC電源手順を実行する前に、DC回路に電力が供給されていないことを確認してください。すべての電源が確実にオフになっていることを確認するには、DC回路にサービスを提供するパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフの位置にして、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    注意:

    ルーターに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、ルーターを損傷させる可能性があります(短絡など)。
    注意:

    同じシャーシ内でAC電源とDC電源を混在させないでください。
    注意:

    安全性と電磁干渉(EMI)の要件を満たし、適切な動作を確保するには、PTX10008ルーターを電源に接続する前にアースに接続する必要があります。シャーシに別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用してアースに接続します。別の接地線を使用してPTX10008ルーターをアースに接続する方法については、 PTX10008ルーターをアースに接続するを参照してください。
    注:

    JNP10K-PWR-DC電源のバッテリーリターンは、絶縁型DCリターン(DC-I)として接続する必要があります。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • ケーブルラグ(付属)が取り付けられたDC電源ケーブル(付属していません)。

      PTX10008に付属のPanduit LCD4-14A-L、または同等の端子ラグは、4AWG(21.1mm2)または6AWG(13.3mm2)電源ケーブル用のサイズです。シャーシ内のすべてのJNP10K-PWR-DC電源モジュールを使用する場合、提供するDC電源ケーブルは6AWG(13.3mm²)のより線である必要があります。電源ケーブルとラグの圧着部分の周囲に熱収縮チューブ絶縁体を取り付けることをお勧めします。

      注:

      JNP10K-PWR-DCをJNP10K-PWR-DC2にアップグレードし、入力モードを高(80A)に設定する場合、4AWG(21.1mm²)のより線を使用する必要があります。4AWG(21.1mm²)のより線は、定格75°C、または地域の電気規則に従ってください。
      注:

      熱記号 を参照してください。ファントレイと電源にアクセスする際は、耐熱手袋を着用してください。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ドライバー、番号1および2

    • マルチメーター

    • 耐熱手袋

JNP10K-PWR-DC電源をPTX10008ルーターに取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 の背面にある保護接地端子の横、PSU 5 の下に ESD ポイントがあります(図 25 を参照)。
    図25:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意し、電源をバッグから取り出します。
    注意:

    熱記号 を参照してください。電源の表面が熱い。電源をシャーシから半分引き出して電源を冷めるまで数分待つか、電源を取り外すときは耐熱手袋を着用してください。
  3. 電源の四方すべてを覆っている保護ラップをはがして取り外します。
  4. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス (+)ドライバー番号 2 を使用してネジを緩め、DC 電源入力端子からプラスチック製ケーブルカバーを取り外します( 図 26 を参照)。

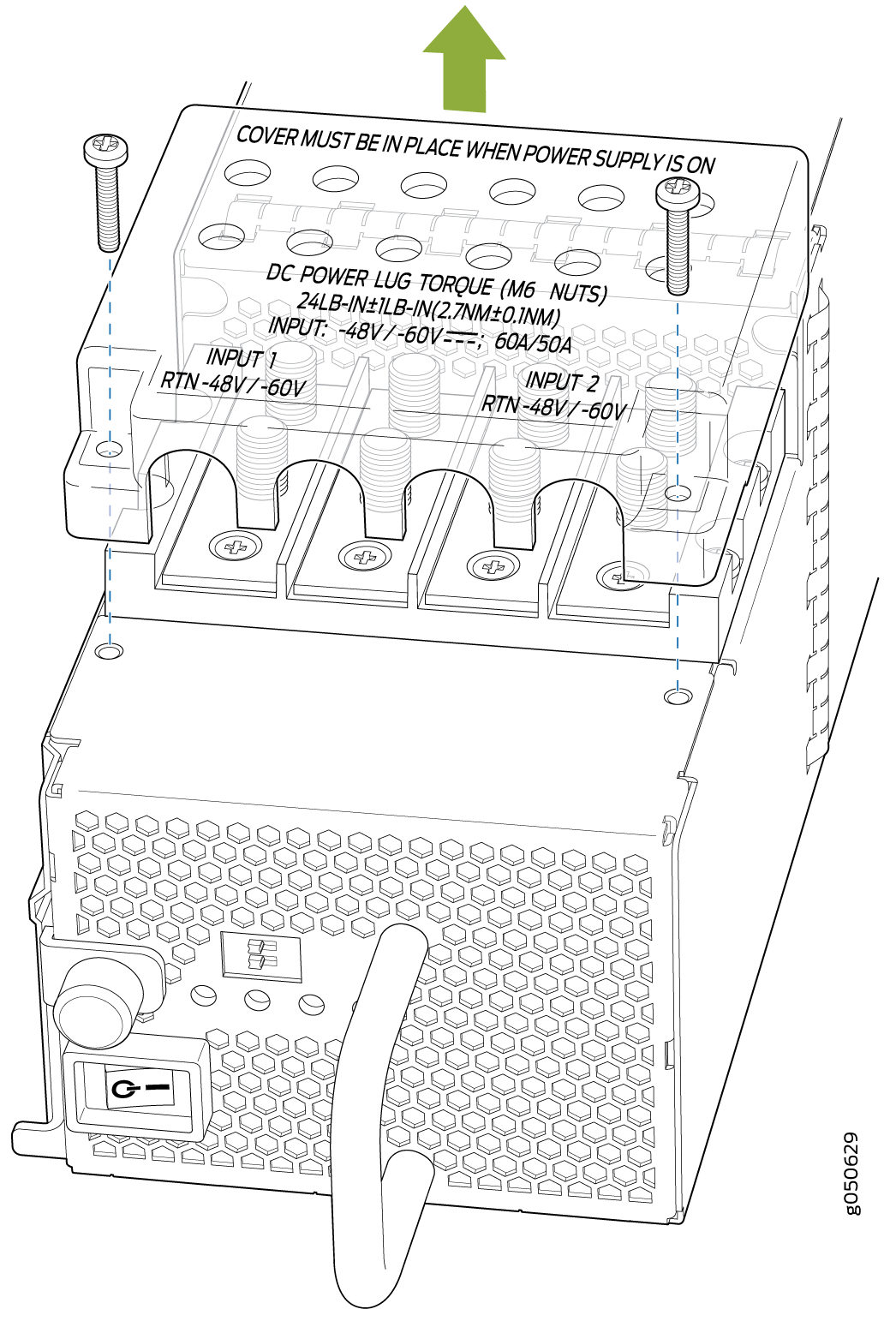

    図26:JNP10K-PWR-DC電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC Power Supplyのプラスチックケーブルカバーを取り外します
  6. 13/32インチを使用して、各DC電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチでナットを緩めます。
    注:

    JNP10K-PWR-DC2電源には、入力DCフィードごとに専用のサーキットブレーカーが必要です。定格80 A DCで中程度の遅延のサーキットブレーカーを使用する必要があります。
  7. DC 電源ケーブルのケーブル リード線の両端の電圧が 0 V になるように、電源サーキット ブレーカーが開いており、DC 電源の接続中にケーブル リード線がアクティブにならないようにしてください。
  8. 各DC電源ケーブルに電源ラグを取り付けます。ラグが 4 AWG ワイヤの二重穴標準ラグ端子を満たしていることを確認します。ラグはデュアル、1/4インチである必要があります。間隔は5/8インチです。別々に。端子は、4 AWG以上のワイヤ用の二重穴標準ラグ端子に対応する必要があります。
  9. 電源に接続する前に、DC電源ケーブルに正しいラベルが貼られていることを確認してください。リターンがバッテリー工場のシャーシアースに接続される典型的な配電方式では、マルチメーターを使用して–48VおよびRTN DCケーブルのシャーシアースに対する抵抗を検証できます。

    • シャーシアースに対する非常に高い抵抗(開回路を示す)のケーブルはマイナス(–)で、 –48V (入力)DC電源入力端子に取り付けられます。

    • シャーシ接地への抵抗が非常に低いケーブル(閉回路を示す)はプラス(+)で、 RTN (リターン)DC電源入力端子に取り付けられます。

    注意:

    電源接続の極性が適切であることを確認する必要があります。電源ケーブルには、極性を示すために (+) と (–) のラベルが付いている場合があります。DC電源ケーブルに標準的な色分けはありません。
  10. 電源ケーブルの周囲に熱収縮チューブ絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ラグバレルに取り付けられているケーブルの部分の上にチューブをスライドさせます。チューブがワイヤーの端とそれに取り付けられたラグのバレルを覆っていることを確認してください。

    2. ヒートガンでチューブを収縮させます。チューブのすべての面を均等に加熱して、ケーブルの周りでしっかりと収縮するようにしてください。

    図27 は、熱収縮チューブを取り付ける手順を示しています。

    注:

    チューブを過熱させないでください。
    図27:熱収縮チューブHow to Install Heat-Shrink Tubingの取り付け方法
  11. 各電源ケーブル ラグを DC 電源入力端子に取り付け、ナットで固定します(図 28 を参照)。23ポンドインチの間で適用します。(2.6 nm)、25 lb-in。各ナットへのトルク(2.8 Nm)。(13/32インチを使用してください。[10 mm]ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC電源ケーブルラグを RTN (リターン)DC電源入力端子に固定します。

    2. 各マイナス (-) DC電源ケーブルラグを -48V (入力)DC電源入力端子に固定します。

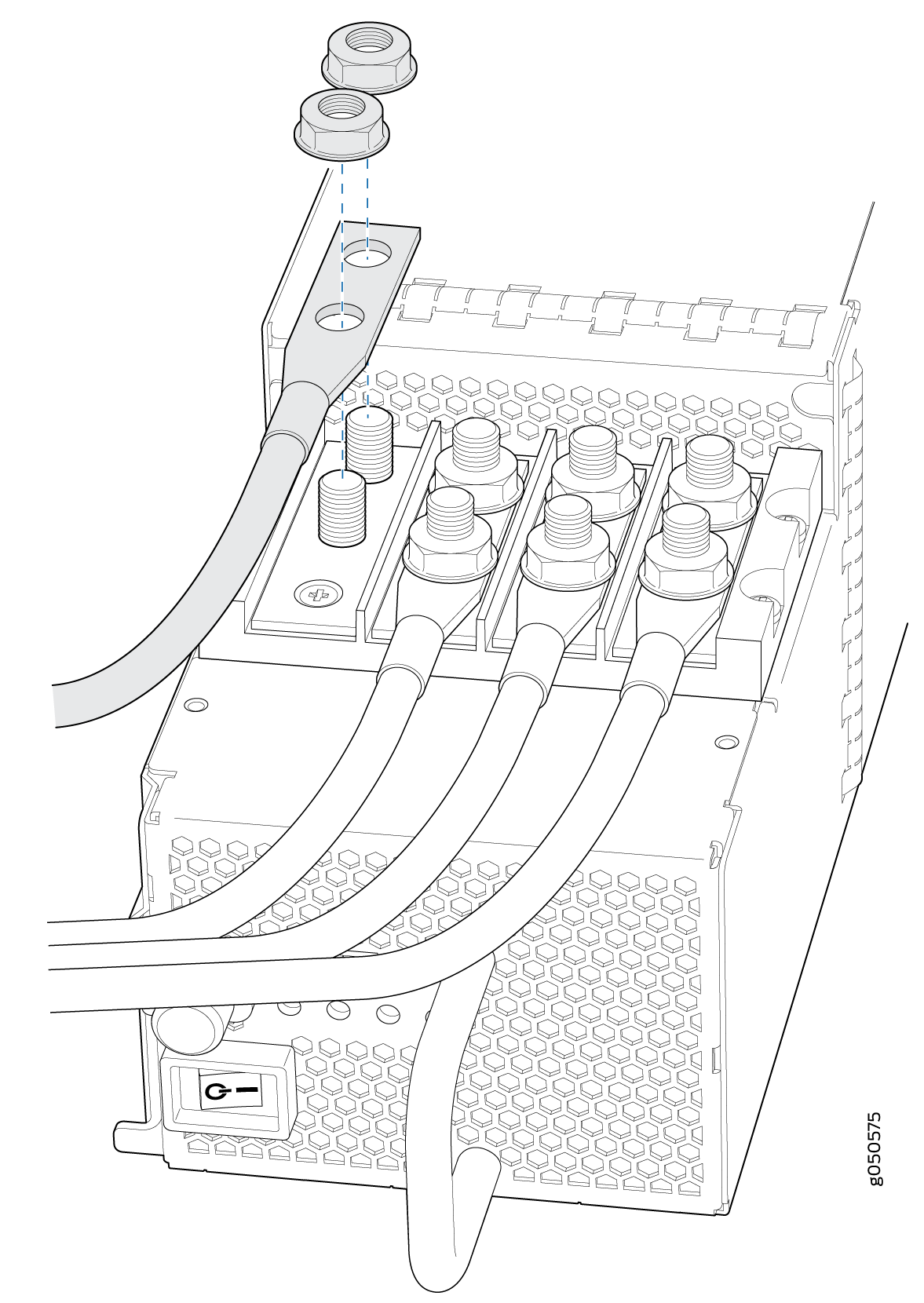

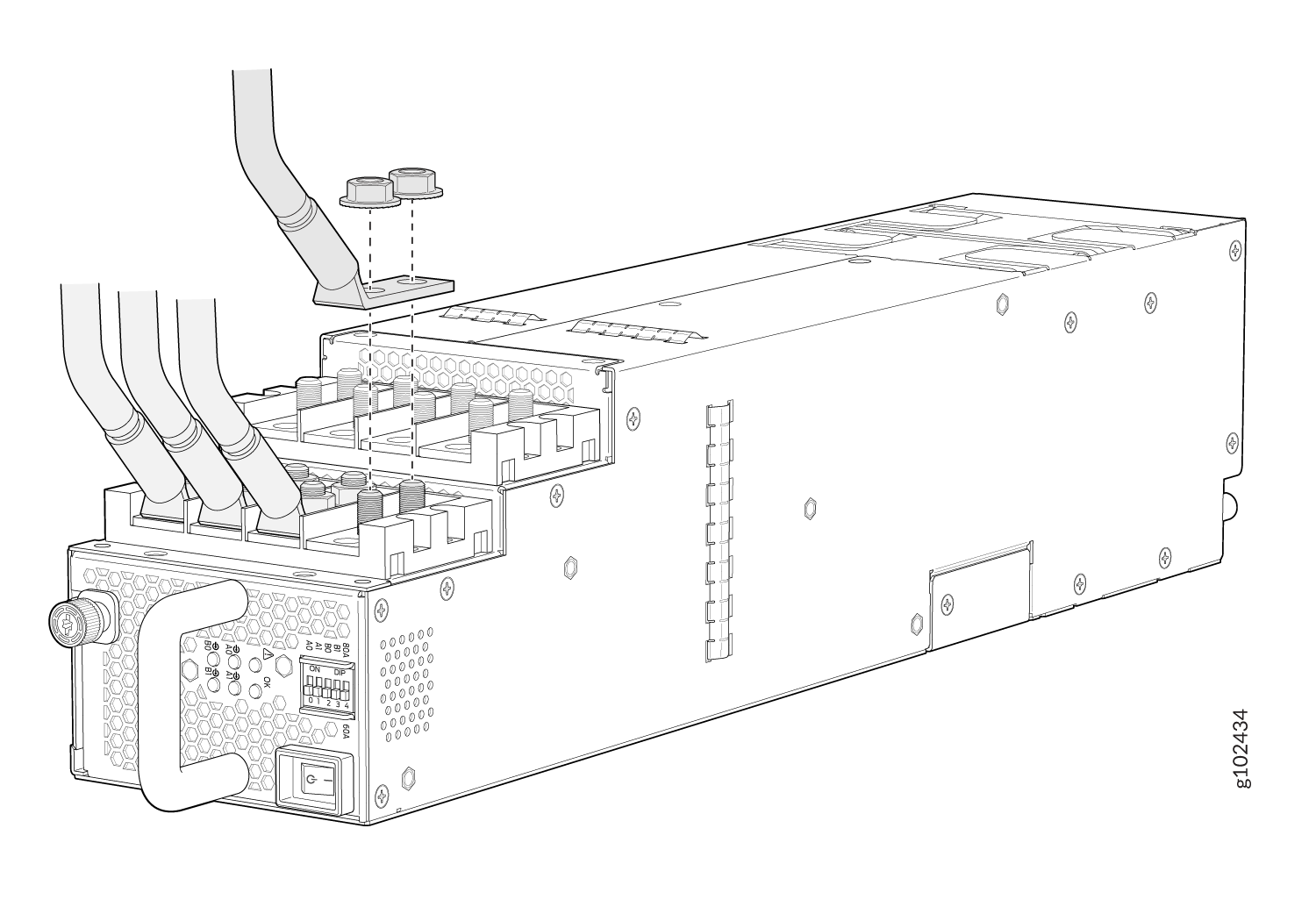

    図28:DC電源ケーブルをJNP10K-PWR-DCConnect the DC Power Source Cables to a JNP10K-PWR-DCに接続します

    各電源には、2つの独立したDC電源入力端子セットがあります(入力1:RTN -48V / -60Vおよび入力2:RTN -48V / 760V)。フィードの冗長性を確保するために、各電源は、フィード INPUT 1 およびフィード INPUT 2 から派生した専用の電源フィードから電力を供給する必要があります。この設定は、ルーターに一般的に導入される INPUT 1/INPUT 2 フィードの冗長性を提供します。入力とシャーシアースの間には基本的な絶縁があります。また、RTN入力フィード間には基本的な絶縁があります。

  12. プラス (+)ドライバー番号 2 を使用してネジを締め、各電源ケーブル セットの上にプラスチック ケーブル カバーを取り付けます。
  13. シャーシの電源スロットにカバーが付いている場合は、親指と人差し指を指の穴に挿入し、握ってカバーをスロットから引き出します。後で使用するためにカバーを保存しておきます(図29を参照)。
    図29:PTX10008Remove the Power Supply Cover on a PTX10008の電源カバーを取り外す
  14. 非脱落型ネジを反時計回りに、指を使うか、プラス(+)ドライバー番号1を使用して緩めます。
  15. 非脱落型ネジを電源装置のフェースプレートから引き離して、ラッチを外します。
    注:

    電源は、PTX10008の PSU 0 から PSU 5 (上から下)とラベル付けされた任意のスロットに取り付けることができます。
  16. 両手を使って、ルーター背面の電源スロットに電源を置きます。
  17. 電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源のフェースプレートが、隣接するすべての電源のフェースプレートまたは電源カバーと同じ高さであることを確認します(図30を参照)。
  18. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  19. 非 脱落型ネジを指で時計回りに回すか、プラス(+)ドライバー番号1を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 ポンドインチ)を超えるトルクをかけないでください。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
    図30:JNP10K-PWR-DC電源をPTX10008Install a JNP10K-PWR-DC Power Supply in a PTX10008に取り付ける
    注:

    シャーシを傷つけないように、イジェクターが完全に開いていることを確認します( 図31を参照)。
    図31:適切なNP10K-PWR-DC電源イジェクタ位置 Proper NP10K-PWR-DC Power Supply Ejector Position
  20. 入力1本のケーブルを1つの電源に、入力2本のケーブルを別の電源に配線します。JNP10K-PWR-DCは電力を共有するため、1つの入力で電力が低下した場合、電源は内部でロードバランシングを行うことができます。図32を参照してください。
    図32: PTX10008Proper Load Balancing for JNP10K-PWR-DC Power Cables on a PTX10008でのJNP10K-PWR-DC電源ケーブルの適切なロードバランシング
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  21. 入力1と入力2のイネーブルスイッチを設定します(図33を参照)。

    両方のソース入力を使用する場合は、両方のイネーブルスイッチを | (オン)の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフ(O)の位置に設定してください。LEDが赤く点灯し、ソース入力が使用されておらず、イネーブルスイッチがオン(|)の場合にエラーを示します。

    図33:電源Set the Enable Switches for the Power Sourceの有効化スイッチを設定する
    1
    —

    入力ソースを有効にするためのDIPスイッチ
    2
    —

    電源スイッチ、オン(|)およびスタンバイ(O)
  22. 電源フェースプレートの入力1および2 LEDが点灯し、点灯していることを確認します。
  23. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC電源の取り外し

JNP10K-PWR-DC電源をルーターから取り外す前に、次の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC電源を取り外す際に、以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、番号1および2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源または電源スロットのカバー

    • 熱保護手袋

注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 PTX10008 JNP10008-SF3スイッチファブリックの電源計画 または PTX10008 JNP10008-SFスイッチファブリックの電源計画を参照してください。
警告:

DC電源手順を実行する前に、DC回路から電源が抜かれていることを確認してください。すべての電源が確実にオフになっていることを確認するには、DC回路にサービスを提供するパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けてください。

JNP10K-PWR-DC電源をPTX10008ルーターから取り外すには( 図35を参照)。

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 の背面にある保護接地端子の横、 PSU 5 の下に ESD ポイントがあります( 図 34 を参照)。
    図34:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. DC電源ケーブルのリード線の両端の電圧が0Vであること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. 電源スイッチがスタンバイ位置(O)に設定されていることを確認します。
  4. 指またはプラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。
  5. 非脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。図35を参照してください。
    図35:JNP10K-PWR-DC電源をPTX10008Remove a JNP10K-PWR-DC Power Supply from a PTX10008から取り外します
    注:

    シャーシに傷がつかないように、イジェクターが完全に開いていることを確認してください。
    図36:電源イジェクタPower Supply Ejector
  6. 電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意し、手袋をはめた片方の手を電源の下に置いて電源を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    熱記号 を参照してください。電源の表面が熱い。電源をシャーシから半分引き出して電源を冷めるまで数分待つか、電源を取り外すときは耐熱手袋を着用してください。
  7. 電源装置を交換しない場合は、スロットの上にカバーを取り付けます。カバーを取り付けるには、カバーの指の穴に親指と人差し指を挿入し、握ってスプリングラッチを引っ込め、カバーをスロットに入れます。電源装置やカバーが取り付けられていない状態でシャーシを実行しないでください。
  8. 入力端子スタッドをシールドしているプラスチック製ケーブルカバーのネジを、2番プラス(+)ドライバーを使用して反時計回りに緩めます。
  9. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)入力端子スタッドからのナットドライバーまたはソケットレンチ。
  10. 入力端子スタッドからケーブル ラグを取り外します。

JNP10K-PWR-DC2電源の取り付け

JNP10K-PWR-DC2電源をシャーシに取り付ける前に、以下の手順に従います。

  • 安全上の警告と注意事項をすべて守っていることを確認します。

    警告:

    DC電源手順を実行する前に、DC回路から電源が抜かれていることを確認してください。すべての電源が確実にオフになっていることを確認するには、DC回路にサービスを提供するパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    警告:

    動作中のJNP10K-PWR-DC2電源をシャーシから取り外すときは、熱保護手袋を着用し、重度の火傷から身を守ります。JNP10K-PWR-DC2電源は、動作条件下で70°C〜80°C(158°F〜176°F)の温度に達することがあります。
    注意:

    ルーターに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、ルーターを損傷させる可能性があります(短絡など)。
    注意:

    すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。
    注意:

    安全性と電磁干渉(EMI)の要件を満たし、適切な動作を確保するには、PTX10008ルーターを電源に接続する前にアースに接続する必要があります。シャーシに別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用してアースに接続します。別の接地線を使用してPTX10008ルーターをアースに接続する方法については、 PTX10008ルーターをアースに接続するを参照してください。
    注:

    JNP10K-PWR-DC2電源のバッテリーリターンは、絶縁型DCリターン(DC-I)として接続する必要があります。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • DC 電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • ケーブルラグ(付属)を取り付けた状態で、大電流ケーブルアセンブリCBL-PWR2-BARE(別売り)を使用してください。

      JNP10K-PWR-DC2用に提供される端子ラグは、Panduit LCD4-14A-Lまたは同等品で、4AWG(21.1mm2)電源ケーブル用のサイズです。4AWG(21.1mm²)のより線は、定格75°C、または地域の電気規則に従ってください。電源ケーブルとラグの圧着部分の周囲に熱収縮チューブ絶縁体を取り付けることをお勧めします。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ドライバー、番号1および2

    • マルチメーター

JNP10K-PWR-DC2電源をPTX10008ルーターに取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。ESDポイントは、PTX10008の背面の保護接地端子の横、PSU 5の下にあります(図37を参照)。
    図37:PTX10008ESD Point on Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意し、電源をバッグから取り出します。
  3. 電源の四方すべてを覆っている保護ラップをはがして取り外します。
  4. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス(+)ドライバー番号 2 を使用してネジを緩め、電源入力端子からプラスチック ケーブル カバーを取り外します(図 38 を参照)。

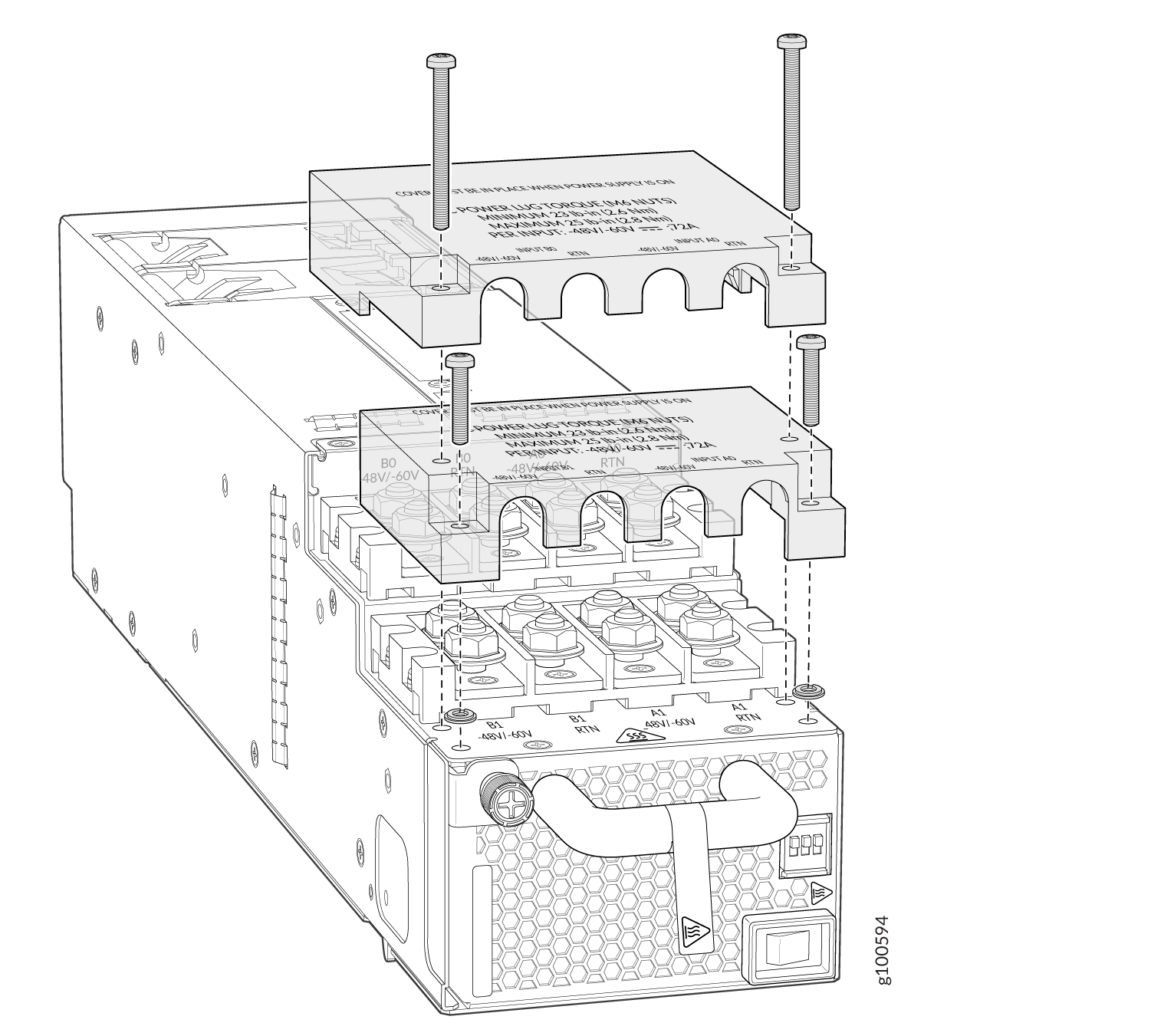

    図38:JNP10K-PWR-DC2電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC2 Power Supplyのプラスチックケーブルカバーを取り外します
  6. 13/32インチを使用して、各DC電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチでナットを緩めます。
  7. DC 電源ケーブルのリード線の両端の電圧が 0 V になるように、電源サーキットブレーカーが開いており、DC 電源の接続中にケーブルのリード線がアクティブにならないようにしてください。
  8. 電源に接続する前に、DC電源ケーブルに正しいラベルが貼られていることを確認してください。リターンがバッテリー工場のシャーシアースに接続される典型的な配電方式では、マルチメーターを使用して–48VおよびRTN DCケーブルのシャーシアースに対する抵抗を検証できます。

    • シャーシアースに対する非常に高い抵抗(開回路を示す)のケーブルはマイナス(–)で、 –48V (入力)DC電源入力端子に取り付けられます。

    • シャーシ接地への抵抗が非常に低いケーブル(閉回路を示す)はプラス(+)で、 RTN (リターン)DC電源入力端子に取り付けられます。

    JNP10K-PWR-DC2電源は、1つの筐体に2つの電源を搭載したものに相当します。各JNP10K-PWR-DC2には、4つの独立したDC電源入力端子セットがあります。

    • A0: 入力A0 RTN –48V / –60V

    • B0: 入力B0 RTN –48V / –60V

    • A1: 入力A1 RTN –48V / –60V

    • B1: 入力B1 RTN –48V / –60V

    図39:JNP10K-PWR-DC2入力端子マーキング JNP10K-PWR-DC2 Input Terminal Marking
    注意:

    電源接続の極性が適切であることを確認する必要があります。電源ケーブルには、極性を示すために (+) と (–) のラベルが付いている場合があります。DC電源ケーブルに標準的な色分けはありません。

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。

    2つの独立した電源(ソースAとソースB)がある場合:4つの独立した電源(ソースAから2つ、ソースBから2つ)を用意することをお勧めします。電源 A からの 2 つのフィードを電源の端子 A0 と A1 に接続し、ソース B からの 2 つのフィードを電源の端子 B0 と B1 に接続する必要があります。これにより、電源に電源と電源分配の冗長性が提供されます。

    電源が 1 つしかなく、配電の冗長性が必要な場合: その電源からの独立した給電を 4 セット用意することをお勧めします。電源装置の端子A0、A1、B0、およびB1にフィードを接続する必要があります。これにより、電源に配電の冗長性がもたらされます。

    電源が 1 つしかなく、配電の冗長性を必要としない場合: その電源からの独立した給電を 4 セット用意することをお勧めします。1組のフィードを電源装置の端子A0またはB0に接続し、もう1組のフィードを端子A1またはB1に接続する必要があります。このシナリオでは、電源は5500Wのフル出力電力を提供します。

    1つの電源をA0に接続し、もう1つの電源をB0に接続した場合、または1つの電源をA1に接続し、もう1つの電源をB1に接続した場合、電源は出力電力の半分の2750Wしか供給しません。これは、端子 A0 と B0 が PS0 電源(2750 W)に関連付けられ、端子 A1 と B1 が PS1 電源(2750 W)に関連付けられているためです。

  9. 電源ケーブルの周囲に熱収縮チューブ絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ラグバレルに取り付けられているケーブルの部分の上にチューブをスライドさせます。チューブがワイヤーの端とそれに取り付けられたラグのバレルを覆っていることを確認してください。

    2. ヒートガンでチューブを収縮させます。チューブのすべての面を均等に加熱して、ケーブルの周りでしっかりと収縮するようにしてください。

    図40は、熱収縮チューブの取り付け手順を示しています。

    注:

    チューブを過熱させないでください。
    図40:熱収縮チューブHow to Install Heat-Shrink Tubingの取り付け方法
  10. 各電源ケーブル ラグを DC 電源入力端子に取り付け、ナットで固定します(図 41 を参照)。23ポンドインチの間で適用します。(2.6 nm)、25 lb-in。各ナットへのトルク(2.8 Nm)。(13/32インチを使用してください。[10 mm]ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC電源ケーブルラグを RTN (リターン)DC電源入力端子に固定します。

    2. 各マイナス (-) DC電源ケーブルラグを -48V (入力)DC電源入力端子に固定します。

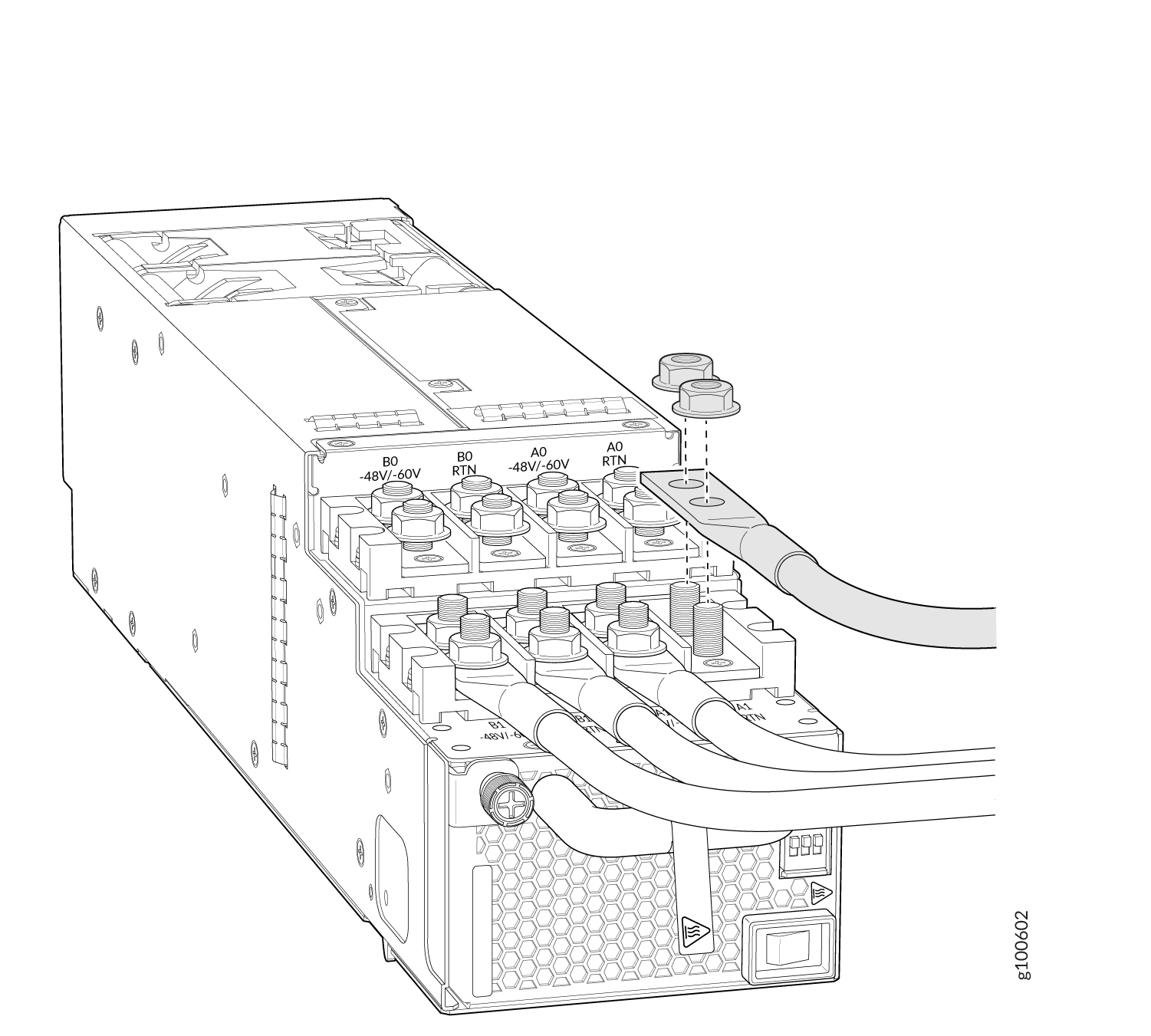

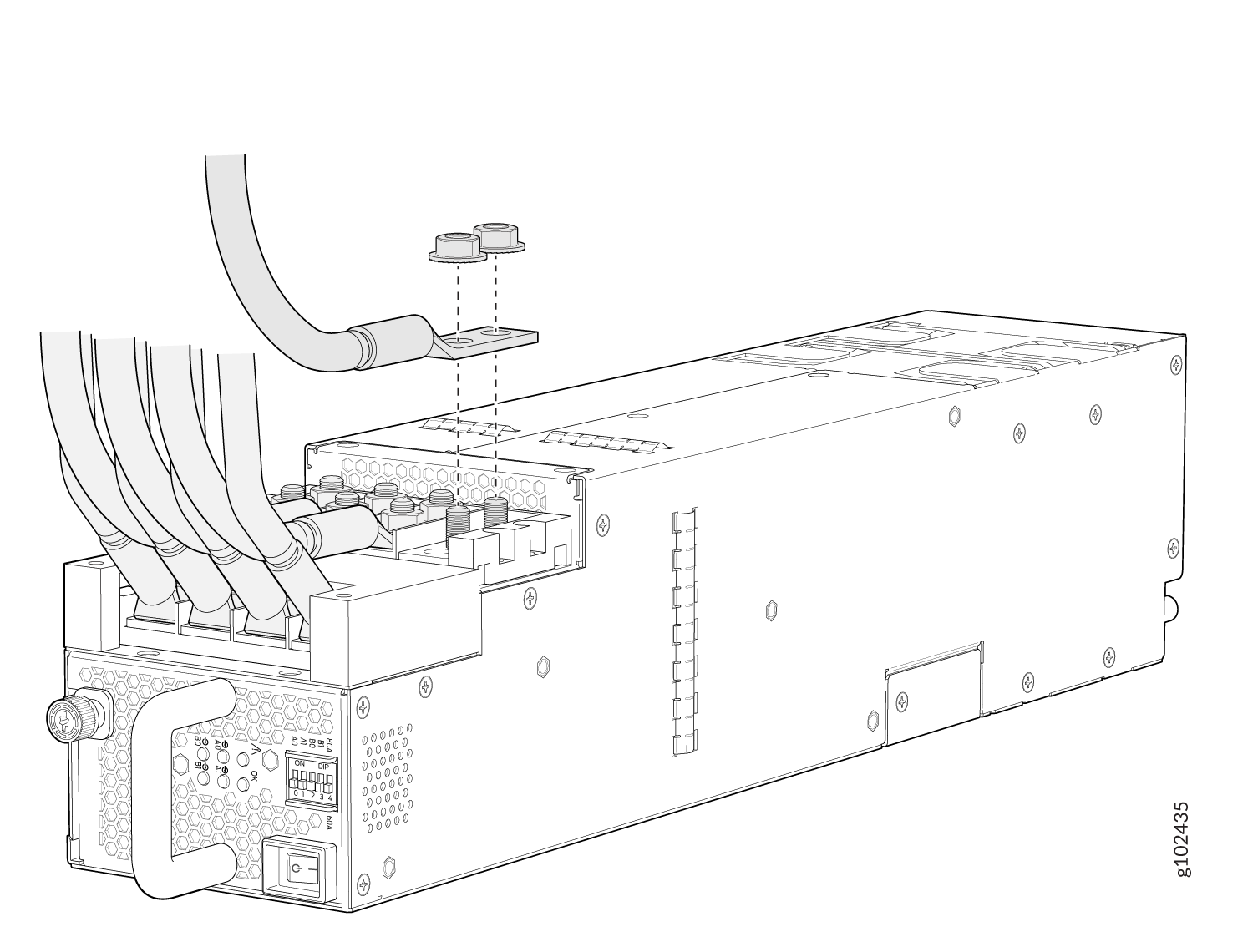

    図41:DC電源ケーブルをJNP10K-PWR-DC2電源Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supplyに接続します
  11. プラス (+)ドライバー番号 2 を使用してネジを締め、各電源ケーブル セットの上にプラスチック ケーブル カバーを取り付けます。
  12. シャーシの電源スロットにカバーが付いている場合は、親指と人差し指を指の穴に挿入し、握ってカバーをスロットから引き出します。後で使用するためにカバーを保存しておきます(図42を参照)。
    図42:PTX10008Remove the Power Supply Cover from a PTX10008から電源カバーを取り外す
  13. 非脱落型ネジを反時計回りに、指を使うか、プラス(+)ドライバー番号1を使用して緩めます。
  14. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
  15. 両手を使って、ルーター背面の電源スロットに電源を置きます。電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源はシャーシから約2インチ突き出ています。(5cm)(図43を参照)。
  16. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  17. 非 脱落型ネジを指で時計回りに回すか、プラス(+)ドライバー番号1を使用して締めます。締めすぎないでください。ネジに 0.82 Nm(7.3 ポンドインチ)を超えるトルクをかけないでください。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
    図43:JNP10K-PWR-DC2をPTX10008Install a JNP10K-PWR-DC2 in PTX10008に取り付ける
  18. 入力A0およびA1ケーブルを1つの電源に配線し、入力B0およびB1ケーブルを別の電源に配線します。各入力を専用の電源供給および保護に接続する必要があります。JNP10K-PWR-DC2は電力を共有するため、1つの入力で電力が低下した場合、電源は内部でロードバランシングを行うことができます。図44を参照してください。
    図44:PTX10008Proper Load Balancing for JNP10k-PWR-DC2 Power Cables on PTX10008上のJNP10K-PWR-DC2電源ケーブルの適切なロードバランシング
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  19. 3つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します。表3および図45をご覧ください。

    両方のソース入力を使用する場合は、両方のイネーブルスイッチを オン の位置に設定します。ソースの冗長性を使用しない場合は、未使用のソースをオフの位置に設定してください。LEDが赤く点灯し、ソース入力が使用されておらず、イネーブルスイッチが オンになっている場合はエラーを示します。

    表3:JNP10K-PWR-DC2 DIPスイッチの設定

    スイッチ

    状態

    説明

    1

    オン

    IP0は存在します。

    オフ

    IP0は存在しません。

    2

    オン

    IP1が存在します。

    オフ

    IP1は存在しません

    3

    オン

    80-Aフィードで有効。シングルフィードで2750 W、デュアルフィードで5500 W。

    オフ

    60-Aフィード用に有効。シングルフィードで2200 W、デュアルフィードで4400 W。
    図45:電源Set the Enable Switches for the Power Sourceの有効化スイッチを設定する
    1
    —

    DIPスイッチ
    2
    —

    電源スイッチ、オン(|)およびスタンバイ(O)
  20. 電源フェースプレートの入力1および2 LEDが点灯し、点灯していることを確認します。
  21. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC2電源を取り外す

ルーターからDC電源を取り外す前に、次の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC2電源を取り外す際に、以下の部品と工具が用意されていることを確認してください。

    • 158°Fから176°F(70°Cから80°C)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、番号1および2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源または電源スロットのカバー

注意:

動作中のJNP10K-PWR-DC2電源は、動作条件下で最大158°Fおよび176°F(70°Cおよび80°C)の温度に達することがあります。けがをしないように、動作中の電源に素手で触れないでください。
注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 JNP10008-SFスイッチファブリックのPTX10008電源計画 および JNP10008-SF3スイッチファブリックのPTX10008電源計画を参照してください。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。すぐに電源装置を交換するか、空のスロットにカバーを取り付けてください。

JNP10K-PWR-DC2電源をPTX10008ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 の背面にある保護接地端子の横、PSU 5 の下に ESD ポイントがあります(図 46 を参照)。
    図46:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. DC電源ケーブルのリード線の両端の電圧が0Vであること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。
  4. 指またはプラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。
  5. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。( 図47を参照)。
    図47:JNP10K-PWR-DC2電源をRemove a JNP10K-PWR-DC2 Power Supply from PTX10008から取り外しPTX10008
  6. 高温 の電源から手を保護するために、耐熱手袋を着用してください。
  7. 電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意し、手袋をはめた片方の手を電源の下に置いて電源を支えます。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
  8. 電源装置を交換しない場合は、スロットの上にカバーを取り付けます。カバーを取り付けるには、カバーの指の穴に親指と人差し指を挿入し、握ってスプリングラッチを引っ込め、カバーをスロットに入れます。電源装置やカバーが取り付けられていない状態でシャーシを実行しないでください。
  9. プラス(+)ドライバー番号 2 を使用して、入力端子スタッドをシールドしているプラスチック ケーブル カバーのネジを反時計回りに緩めます。
  10. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  11. 入力端子スタッドからケーブル ラグを取り外します。

JNP10K-PWR-DC3電源の取り付け

JNP10K-PWR-DC3電源をシャーシに取り付ける前に:

  • 安全上の警告と注意事項をすべて守ってください。

    注:

    DC電源手順を実行する前に、DC回路から電源が抜かれていることを確認してください。すべての電源が確実にオフになっていることを確認するには、DC回路にサービスを提供するパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフ(O)の位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
    注:

    動作中のJNP10K-PWR-DC3電源をシャーシから取り外すときは、熱保護手袋を着用し、重度の火傷から身を守ります。JNP10K-PWR-DC3電源は、機器がオンの場合、温度が70°C〜80°C(70°C〜80°C)に達することがあります。
    注:

    ルーターに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、ルーターを損傷させる可能性があります(短絡など)。
    注:

    すべてのスロットに同じタイプの電源を使用します。本番用シャーシ内でAC電源とDC電源を混在させないでください。
    注:

    安全性と電磁干渉(EMI)の要件を満たし、適切な動作を保証するには、電源に接続する前にPTX10008ルーターをアースに接続する必要があります。シャーシに別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用してアースに接続します。別の接地線を使用してPTX10008ルーターをアースに接続する方法については、 PTX10008ルーターをアースに接続するを参照してください。
    注:

    JNP10K-PWR-DC3電源のバッテリーリターンは、絶縁型DCリターン(DC-I)として接続する必要があります。

  • ESDによる損傷を防ぐ方法を確認します。静 電放電による損傷の防止を参照してください。

  • DC 電源を設置する前に、以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • JNP10K-PWR-DC3(ストレートラグ用Panduit LCD4-14A-L、45°ラグ用LCD-4-14AH-L、または同等品)用に付属の端子ラグで、4AWG(21.1mm²)電源ケーブル用のサイズです。電源ケーブルとラグの折り目部分の周囲に熱収縮チューブ絶縁体を取り付けることをお勧めします(ステップ 9を参照)。

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • プラス(+)ドライバー、番号1および2

    • マルチメーター

PTX10008シャーシのJNP10K-PWR-DC3電源は、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。背面には、シャーシの左側に沿って最大3つの電源を取り付けることができます。

JNP10K-PWR-DC3電源をPTX10008に取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。ESDポイントは、PTX10008の背面にある保護接地端子の横、PSU 2の下にあります(図48を参照)。
    図48:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. 電源コンポーネント、ピン、リード線、またははんだ接続に触れないように、電源をバッグから取り出します。
  3. 電源の四方すべてを覆っている保護ラップをはがして取り外します。
  4. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。このスイッチは出力電圧をオフにします。DCを中断しません。
  5. プラス (+)ドライバー番号 2 を使用してネジを緩め、電源入力端子からプラスチック製ケーブルカバーを取り外します( 図 49 を参照)。
    図49:JNP10K-PWR-DC3電源Remove the Plastic Cable Cover on a JNP10K-PWR-DC3 Power Supplyのプラスチックケーブルカバーを取り外します
  6. 13/32インチを使用して、各DC電源入力端子からナットを取り外します。(10 mm)ナットドライバーまたはソケットレンチ。
  7. DC 電源ケーブルのリード線の両端の電圧が 0 V になるように、電源サーキットブレーカーが開いていることを確認します。また、DC電源の接続中にケーブルのリード線がアクティブにならないように注意してください。
  8. 電源に接続する前に、DC電源ケーブルのラベルが正しく貼られていることを確認してください。リターンがバッテリー プラントのシャーシ アースに接続される一般的な配電方式では、マルチメーターを使用してシャーシ アースに対する -48 V および RTN DC ケーブルの抵抗を検証できます。

    • シャーシアースに対する非常に高い抵抗(開回路を示す)のケーブルはマイナス(-)で、 -48 V (入力)DC電源入力端子に取り付けられます。

    • シャーシ接地への抵抗が非常に低いケーブル(閉回路を示す)はプラス(+)で、 RTN (リターン)DC電源入力端子に取り付けられます。

    JNP10K-PWR-DC3電源は、1つの筐体に4個の電源セットを装着したものに相当します。各JNP10K-PWR-DC3には、4つの独立したDC電源入力端子セットがあります。

    • 入力A0:RTN -48 V / -60 V

    • 入力 B0: RTN -48 V/-60 V

    • 入力A1:RTN -48 V / -60 V

    • 入力B1:RTN -48 V / -60 V

    システムの信頼性を確保するために、すべての入力にソースの冗長性(ソースAとソースB)を推奨します。2 つの電源が利用できない場合は、同じ電源からの 2 つのフィードを使用して、配電の信頼性を確保します。2つのフィードは、ソースからシステムへの2つの独立した配電ルートを意味します。 図50を参照してください。

    図50:JNP10K-PWR-DC3入力端子マーキング JNP10K-PWR-DC3 Input Terminal Marking
    注意:

    電源接続の極性が適切であることを確認する必要があります。電源ケーブルには、極性を示すために (+) と (–) のラベルが付いている場合があります。DC電源ケーブルに標準的な色分けはありません。
  9. 電源ケーブルの周囲に熱収縮チューブ絶縁体を取り付けます。
    熱収縮チューブを取り付けるには:

    1. ラグバレルに取り付けられているケーブルの部分の上にチューブをスライドさせます。チューブがワイヤーの端とそれに取り付けられたラグのバレルを覆っていることを確認してください。

    2. ヒートガンでチューブを収縮させます。チューブのすべての面を均等に加熱して、ケーブルの周りでしっかりと収縮するようにしてください。

    図51は、熱収縮チューブを内蔵する手順を示しています。

    注:チューブを過熱させないでください。
    図51:熱収縮チューブHow to Install Heat-Shrink Tubingの取り付け方法
  10. 各電源ケーブル ラグを関連するDC電源入力端子に取り付け、各ケーブル ラグをナットで固定します(図52および図53を参照)。23ポンドインチの間で適用します。(2.6 nm)、25 lb-in。各ナットへのトルク(2.8 Nm)。(13/32インチを使用してください。(10 mm)ナットドライバーまたはソケットレンチ。

    1. 各プラス (+) DC電源ケーブルラグを RTN (リターン)DC電源入力端子に固定します。

    2. 各マイナス (-) DC電源ケーブルラグを -48V (入力)DC電源入力端子に固定します。

    図52:DC電源ケーブルをJNP10K-PWR-DC3電源(INP-A1)に接続 Connect the DC Power Source Cables to a JNP10K-PWR-DC3 Power Supply (INP-A1)
    図53:DC電源ケーブルをJNP10K-PWR-DC2電源(INP-A0)Connect the DC Power Source Cables to a JNP10K-PWR-DC2 Power Supply (INP-A0)に接続します
  11. 電源 ケーブルの各セットにプラスチック製のケーブルカバーを取り付け、プラス(+)ドライバー番号2を使用してネジを締めます。
  12. シャーシの電源スロットにカバーパネルが付いている場合は、親指と人差し指を指の穴に挿入し、カバーを握ってスロットから引き出します。後で使用するためにカバーパネルを保存しておきます(図54を参照)。
    図54:PTX10008Removing the Power Supply Cover Panel on a PTX10008の電源カバーパネルの取り外し
  13. プラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。
  14. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
  15. 両手を使って、ルーター背面の電源スロットに電源を置きます。電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。(図55を参照)。
  16. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  17. プラス (+)ドライバー番号1で時計回りに回して、非脱落型ネジを締めます。非脱落型ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
    図55:JNP10K-PWR-DC3をPTX10008Install a JNP10K-PWR-DC3 in a PTX10008に取り付ける
    1
    —

    ロックラッチ
    2
    —

    非脱落型ネジを締めます(時計回り)
  18. INP0ケーブルを電源に、INP1ケーブルを別の電源に配線します。JNP10K-PWR-DC3 は、1 つの入力で電力が低下すると電力を共有することで、内部で負荷分散を行います。
    図56:PTX10008Proper Load Balancing for JNP10K-PWR-DC3 Power Cables on PTX10008上のJNP10K-PWR-DC3電源ケーブルの適切なロードバランシング
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  19. 5つのDIPスイッチを設定して、入力ソースの数を示し、高電力または低電力を示します( 表4 および 図57を参照)。

    両方のソース入力を使用する場合は、4つのイネーブルスイッチを オン の位置に設定します。ソースの冗長性が使用されていない場合は、未使用のソースを オフ の位置に設定します。LEDが赤く点灯し、ソース入力が使用されておらず、イネーブルスイッチが オンになっている場合はエラーを示します。

    表4:JNP10K-PWR-DC3 DIPスイッチの設定

    スイッチ

    状態

    説明

    0

    オン

    A0は存在します。

    オフ

    A0は存在しません。

    1

    オン

    A1が存在します。

    オフ

    A1は存在しません。

    2

    オン

    B0は存在します。

    オフ

    B0は存在しません。

    3

    オン

    B1は存在します。

    オフ

    B1は存在しません。

    4

    オン

    高電力(80 A)フィード用に有効。

    オフ

    低電力(60 A)フィードで有効。
    図57:電源Setting the DIP Switches for the Power SourceのDIPスイッチの設定
    1
    —

    DIPスイッチ



    DIP スイッチ設定の詳細については、 表 5 を参照してください。

  20. 電源フェースプレートの入力A0、A1、B0、B1 LEDが点灯し、点灯していることを確認します。
  21. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-DC3電源を取り外す

ルーターからDC電源を取り外す前に、次の手順に従います。

  • ESDによる損傷を防ぐ方法を確認します。静 電放電による損傷の防止を参照してください。

  • JNP10K-PWR-DC3電源を取り外す前に、以下の部品と工具が用意されていることを確認してください。

    • 70°C〜80°C(158°F〜176°F)の温度に耐えられる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、番号1および2

    • 13/32インチ(10 mm)ナットドライバーまたはソケットレンチ

    • 交換用電源または電源スロットのカバー

注意:

動作するJNP10K-PWR-DC3電源は、機器がオンの状態で158°F〜176°F(70°C〜80°C)の温度に達することがあります。けがをしないように、動作中の電源に素手で触れないでください

注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 JNP10008-SFスイッチファブリックのPTX10008電源計画 および JNP10008-SF3スイッチファブリックのPTX10008電源計画を参照してください。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。速やかに電源装置を交換するか、空のスロットの上にアクティブブランク電源モジュール(ABPM)を取り付けてください。

JNP10K-PWR-DC3 電源を PTX10008 ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。ESDポイントは、PTX10008背面の保護接地端子の横、PSU 5の下にあります(図58を参照)。
    図58:PTX10008ESD Point on the Rear of the PTX10008背面のESDポイント
    1
    —

    ESDポイント


  2. DC電源ケーブルのリード線の両端の電圧が0Vであることを確認します。
  3. 黒い電源出力スイッチがスタンバイ位置に設定されていることを確認します。
  4. プラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。図59を参照してください。
    図59:JNP10K-PWR-DC3電源をPTX10008Remove a JNP10K-PWR-DC3 Power Supply from an PTX10008から取り外します
    1
    —

    非脱落型ネジを緩めます(反時計回り)
    2
    —

    ラッチを解放します
  5. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    シャーシの損傷を防ぐために、イジェクターが完全に開いていることを確認してください。 図 60 を参照してください。
    図60:オープン電源イジェクタOpen Power Supply Ejector
  6. 高温の電源から手を保護するために、耐熱手袋を着用してください。
  7. 手 袋をはめた手を電源の下に置き、電源コンポーネント、ピン、リード線、またははんだ接続に触れずに電源を支え、もう一方の手で電源ハンドルをつかみ、電源をシャーシから完全に引き出します。
  8. 電源装置を交換しない場合は、スロットの上にABPMを取り付けます。
    注:電源装置またはABPMを装着せずにシャーシを実行しないでください。

    ABPM をインストールするには:

    1. ABPMの指の穴に親指と人差し指を挿入します。
    2. 握 ってスプリングラッチを引っ込めます。
    3. ABPMをスロットに入れます。
  9. 入力端子スタッドをシールドしているプラスチック製ケーブルカバーのネジを緩めます。プラス(+)ドライバー番号2を使用して、ネジを反時計回りに回します。
  10. 13/32インチを使用して、ナットを反時計回りに緩めます。(10 mm)ナットドライバーまたはソケットレンチ、入力端子スタッドから。
  11. 入力端子スタッドからケーブル ラグを取り外します。

JNP10K-PWR-AC3H電源の取り付け

注意:

すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。システムで2つのモデルを同時に実行できるのは、すべてのJNP10K-PWR-AC/JNP10K-PWR-AC2電源をJNP10K-PWR-AC3H電源でホットスワップする場合だけです。
警告:

稼働中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して重度の火傷をしないようにしてください。電源は、動作条件下で158°F〜176°F(70°C〜80°C)の温度に達することがあります。

JNP10K-PWR-AC3H電源をシャーシに取り付ける前に:

  • 安全上の警告や注意事項をすべて守っていることを確認します。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • AC電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。JNP10K-PWR-AC3H電源の取り付けに使用できる以下の部品と工具が用意されていることを確認してください。

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 地理的な場所(低電圧設置用)または入力アンペア数(高電圧設置用)に適した電源ケーブル。 PTX10004電源ケーブルの仕様を参照してください。

JNP10K-PWR-AC3H 電源を PTX10008 に取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。ESDポイントは、PTX10008の背面にある保護接地端子の横、PSU 2の下にあります(図61を参照)。
    図61:PTX10008Technical diagram of a server with modular components like power supplies on the left and storage drives on the right.背面のESDポイント
    1
    —

    ESDポイント


  2. 電源装置の接続部に触れないように注意し、電源装置をバッグから取り出します。
  3. 電源スイッチがスタンバイ(O)位置に設定されていることを確認します。スタンバイ位置では、スイッチは出力電圧をオフにし、入力電源を中断しません。
  4. プラス(+)ドライバー番号1を使用して反時計回りに回して、非脱落型ネジを緩めます。
  5. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
    注:

    電源は、PTX10008の PSU 0 から PSU 5 (上から下)とラベル付けされた任意のスロットに取り付けることができます。
  6. 両手を使って、システム背面の電源スロットに電源を置きます。電源がスロットに完全に収まるまで、電源をシャーシにまっすぐスライドさせます。電源フェースプレートが、隣接する電源フェースプレートまたは電源カバーと同じ高さであることを確認します(図62を参照)。
    図62:JNP10K-PWR-AC3HInstall a JNP10K-PWR-AC3Hの取り付け
  7. 非脱落型ネジを電源装置のフェースプレートに押し込みます。ネジがフェースプレートの対応する穴の内側に収まっていることを確認します。
  8. プラス (+)ドライバー番号1を使用して、非脱落型ネジを時計回りに回して締めます。ネジが完全に締められると、ラッチがルーターシャーシにロックされます。
  9. 各電源ケーブルを専用電源(A0、B0、A1、B1)に接続します。JNP10K-PWR-AC3Hでは、各電源を別々の電源に接続するだけで済みます。電源ユニットを電源に接続できるケーブルには2種類あり、1つはストレート電源コード、もう1つは直角(RA)電源コードを使用します。電源コードを電源に接続するには、ストレート電源コードまたはRA電源コードを使用できます。JNP10K-PWR-AC3H PSUの電源コードプラグとレセプタクルは、SAFE-D-Gridコネクタシステムを使用しています。SAFE-D-GRIDコネクタには、電源コードをPSUに固定するラッチシステムが組み込まれています。
    1. 直角電源コードを取り付けるときは、入力の左側の列(A0およびB0)を最初に接続する必要があります。図17を参照してください。
      図63:AC3HRight Angle Plugs for A0 and B0 Inputs of AC3HのA0およびB0入力用の直角プラグ
    2. 次に、入力A1および/またはB1の右側の列を接続します。図64を参照してください。
      図64:AC3HRight Angle Plugs for A1 and B1 Inputs of AC3HのA1およびB1入力用の直角プラグ
    1. ストレート電源コードを使用したい場合は、ストレート電源コードを任意の順序で接続できます。図19を参照してください
      図65:AC3Hへのストレート電源コードの接続 Connecting Straight Power Cords to AC3H
    注:

    バッフルの取り付けはオプションであり、PSU の左側からルーターの背面に空気の流れを変えたい場合にのみ使用します。これにより、NEBのコンプライアンスが確保されます。

    電源装置をルーターに挿入する前に、バッフルを取り付けてください。 図 66 を参照してください。
    図66:JNPR10K-PWR-AC3HInstalling Baffle in JNPR10K-PWR-AC3Hのバッフルの取り付け
  10. 各 電源ケーブルについて、C21コネクタ付きのケーブルの端をJNP10K-PWR-AC3H電源に挿入します。リテーナーを使用して、電源コードを電源装置の所定の位置に保持します。 図 67 を参照してください。
    図67:バッフルInstalling a JNPR10K-PWR-AC3H using RA Power Cords with Baffle付きRA電源コードを使用したJNPR10K-PWR-AC3Hの取り付け
    警告:

    電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしないように注意してください。
  11. AC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  12. 5 つの DIP スイッチを設定して、入力と電源装置が 3000 W、6000 W、または 7800 W のいずれで動作しているかを設定します。 表5をご覧ください。
    表5:JNP10K-PWR-AC3H電源のDIPスイッチ設定

    INP-A0(スイッチ0)

    INP-A1(スイッチ1)

    INP-B0(スイッチ2)

    INP-B1(スイッチ3)

    スイッチ4(高入力20A/低入力15A)

    出力電力

    15-A

    オフ

    オフ

    オフ

    オン

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オフ

    オフ(15 A)

    2300W

    オフ

    オフ

    オン

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オフ

    オフ

    オフ(15 A)

    2300W

    オフ

    オン

    オフ

    オン

    オフ(15 A)

    4600W

    オフ

    オン

    オン

    オン

    オフ(15 A)

    6900W

    オフ

    オン

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オフ

    オフ

    オフ(15 A)

    2300W

    オン

    オフ

    オフ

    オン

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オフ

    オフ(15 A)

    4600W

    オン

    オフ

    オン

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オフ

    オフ

    オフ(15 A)

    4600W

    オン

    オン

    オフ

    オン

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オフ

    オフ(15 A)

    6900W

    オン

    オン

    オン

    オン

    オフ(15 A)

    7800W

    20-A

    オフ

    オフ

    オフ

    オン

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オフ

    オン(20 A)

    3000W

    オフ

    オフ

    オン

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オフ

    オフ

    オン(20 A)

    3000W

    オフ

    オン

    オフ

    オン

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オフ

    オン(20 A)

    6000W

    オフ

    オン

    オン

    オン

    オン(20 A)

    7800W

    オン

    オフ

    オフ

    オフ

    オン(20 A)

    3000W

    オン

    オフ

    オフ

    オン

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オフ

    オン(20 A)

    6000W

    オン

    オフ

    オン

    オン

    オン(20 A)

    7800W

    オン

    オン

    オフ

    オフ

    オン(20 A)

    6000W

    オン

    オン

    オフ

    オン

    オン(20 A)

    7800W

    オン

    オン

    オン

    オフ

    オン(20 A)

    7800W

    オン

    オン

    オン

    オン

    オン(20 A)

    7800W
  13. AC電源コンセントに電源スイッチがある場合は、AC電源コードを電源コンセントに差し込む前に電源を切ります。
  14. 電源フェースプレートのINP A0、INP A1、INP B0、INP B1 LEDが点灯し、点灯していることを確認します。
  15. 電源スイッチをオン(|)の位置に押します。

JNP10K-PWR-AC3H電源を取り外します

JNP10K-PWR-AC3H電源をシャーシから取り外す前に、次の手順に従います。

  • ESDによる損傷を防ぐ方法を理解していることを確認します。静 電放電による損傷の防止を参照してください。

  • 以下の部品とツールが用意されていることを確認します。

    • 158°F(70°C)の温度に耐えることができる熱保護手袋

    • 静電放電(ESD)接地ストラップ

    • プラス(+)ドライバー、ナンバー1

    • 交換用電源または電源スロットのカバー

警告:

動作中のJNP10K-PWR-AC3H電源をシャーシから取り外す際は、熱保護手袋を着用して重度の火傷をしないようにしてください。これらの電源は、動作条件下で158°Fから176°F(70°Cから80°C)の温度に達することがあります。
注意:

電源を取り外す前に、シャーシに残ったままルーターに電力を供給するのに十分な電源があることを確認してください。 PTX10004コンポーネントの電力要件を参照してください。
注意:

ルーターの動作中は、電源スロットを長時間空のままにしないでください。電源装置を速やかに交換するか、空のスロットにABPMまたはカバーを取り付けてください。

JNP10K-PWR-AC3H 電源を PTX10008 ルーターから取り外すには:

  1. ESD接地ストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をシャーシのESDポイントに接続します。PTX10008 背面の保護接地端子の横、PSU 2 の下に ESD ポイントがあります(図 68 を参照)。
    図68:HVAC/HVDCを使用したPTX10008の背面にあるESDポイントTechnical diagram of a server with modular components like power supplies on the left and storage drives on the right.
    1
    —

    ESDポイント


  2. 電源装置のアプライアンスインレットの横にある電源(|)スイッチをスタンバイ位置(O)に切り替えます。
  3. AC電源コンセントに電源スイッチが付いている場合は、オフ(O)の位置に設定します。
  4. #1 フィリップス ドライバーを使用してリテーナーを取り外し、電源コードをPSU から取り外します。
    図69:JNP10K-PWR-AC3H電源Detach the Power Cords from JNP10K-PWR-AC3H Power Supplyから電源コードを取り外します
  5. リテーナーを緩めて取り外し、PSUから電源コードを取り外し、JNP10K-PWR-AC3H電源フェースプレートの各入力からIEC320-C21コネクタを外します。
  6. プラス(+)ドライバー番号1を使用して、非脱落型ネジを反時計回りに緩めます。図70を参照してください。
    注:

    シャーシに傷がつかないように、イジェクターが完全に開いていることを確認してください。

    図70:JNP10K-PWR-AC3H電源をPTX10008Remove a JNP10K-PWR-AC3H Power Supply from a PTX10008から取り外します
  7. 非 脱落型ネジを電源装置のフェースプレートから外して外し、ラッチを解放します。
  8. シャーシから電源を取り外す前に、熱保護手袋を着用してください。
  9. 電源出力接続、ピン、リード、はんだ接続に触れないように注意し、手袋をはめた片方の手を電源の下に置いてサポートします。もう一方の手で電源装置のハンドルをつかみ、電源装置をシャーシから完全に引き出します。
    注意:

    出力接続をぶつけないでください。接続が固い物体に当たると、電源が損傷する可能性があります。
  10. JNP10K-PWR-AC3H電源を帯電防止面に置いて完全に冷ましてから、電源を帯電防止袋に入れて保管してください。
  11. 交換用のJNP10K-PWR-AC3H電源を取り付けます。
    注意:

    すべてのスロットに同じタイプの電源を使用します。本番シャーシに電源モデルを混在させないでください。

関連ドキュメント
