NFX150の開梱と取り付け

NFX150 デバイスの開梱

NFX150デバイスは、発泡スチロールの梱包材で固定された段ボール箱に入れて出荷されます。カートンにはアクセサリコンパートメントがあり、クイックスタート手順が含まれています。

注意：

NFX150デバイスは、輸送用ダンボール箱内で最大限の保護が施されています。インストールを開始する準備が整うまで、デバイスを開梱しないでください。

デバイスを開梱するには、次の手順に従います。

  1. カートンを開きます。
  2. デバイスを固定している梱包材を引き出します。
  3. 受け取った部品を、カートンに貼付されているラベルの在庫と照らし合わせて確認します。 NFX150デバイスの部品在庫(梱包リスト)を参照してください。
  4. 後でデバイスを移動または発送する必要がある場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。

参照

NFX150デバイスの部品在庫(梱包リスト)

デバイスの出荷には、梱包リストが含まれています。デバイス出荷用ダンボール箱で受け取った部品を、梱包リストの品目と照合します。出荷される部品は、注文した構成によって異なります。

梱包リストに記載された部品が不足している場合は、カスタマーサービス担当者にご連絡いただくか、米国またはカナダからジュニパーカスタマーケアに電話(1-888-314-5822)でお問い合わせください。フリーダイヤル番号のない国での国際電話または直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

表1 は、梱包リスト内の部品とその数量を示しています。

表 1:NFX150 デバイスの包装内容リスト

コンポーネント

量

デバイス

1

地理的な場所に適したAC電源コード

1

AC 電源コード固定クリップ

1

手記：

AC 電源コード固定クリップは、NFX150-S1 デバイスにのみ付属しています。

取り付け用ブラケット

2

取り付けブラケットをデバイスシャーシに取り付けるための取り付けネジ

8

ゴム足

4

クイックスタートのインストール手順

1

ジュニパーネットワークス製品保証

1

エンドユーザー使用許諾契約書

1
手記：

コンソール ケーブルは、デバイス パッケージに含まれなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別のタイプのアダプターが必要な場合は、以下を個別に注文できます。

  • RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 - USB-A アダプタ(JNP-CBL-RJ45-USBA)

  • RJ-45 - USB-C アダプター(JNP-CBL-RJ45-USBC)

RJ-45 - USB-A または RJ-45 - USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバーをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。
手記：

シャーシをラックまたはキャビネットに取り付けるには、ラックまたはキャビネットに適した取り付けネジを用意する必要があります。

参照

基本インストール データの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベース データを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

NFX150デバイスのマウント

表 2 は、NFX150 デバイスのマウント方法を示しています。

表 2:NFX150 デバイスの取り付け方法

取り付け方法

デバイスモデル

コメント

机またはその他の平らな面(ゴム足を使用)

  • NFX150-C-S1

  • NFX150-C-S1-AE

  • NFX150-C-S1-AA

  • NFX150-C-S1E-AE

  • NFX150-C-S1E-AA

デバイスに付属のゴム足を使用して、机またはその他の平らな面で。

2 ポスト ラックまたはキャビネット

  • NFX150-S1

  • NFX150-S1E

取り付けブラケットを使用して、ラックまたはキャビネット内の 2 本の支柱に取り付けます。

4 ポスト ラックまたはキャビネット

  • NFX150-S1

  • NFX150-S1E

取り付けブラケットを使用して、ラックまたはキャビネット内の 4 本の支柱に取り付けます。

壁取り付け

  • NFX150-S1

  • NFX150-S1E

  • NFX150-C-S1

  • NFX150-C-S1-AE

  • NFX150-C-S1-AA

  • NFX150-C-S1E-AE

  • NFX150-C-S1E-AA

壁取り付けブラケットを使用して壁に取り付けます。

取り付けブラケットの穴は 1 U(1.75 インチまたは 4.45 cm)間隔で配置されているため、その間隔で穴が空いている任意のラックまたはキャビネットにデバイスを取り付けることができます。

さまざまなラックまたはキャビネット取り付けオプションの詳細な説明については、関連ドキュメントを参照してください。

参照

NFX150デバイスを机などの平らな場所へ取り付ける

デバイスを机などの平らな場所に取り付ける前に、以下を行ってください。

NFX150-C-S1 デバイスは、同梱の 4 つのゴム足を使用して、机などの平らな場所に取り付けることができます。ゴム製の脚がシャーシを安定させます。

NFX150-C-S1デバイスを机などの平らな場所に取り付けるには、次の手順に従います。

  1. デバイスを梱包用ダンボール箱から取り出します(NFX150 デバイスの開梱を参照)。
  2. 机の上でシャーシを裏返したり、デバイスを取り付ける平らな面に向けます。
  3. 図 1 に示すように、シャーシの底面にゴム製の脚を取り付けます
  4. 机または平らな面でシャーシの右側を上に向けます。

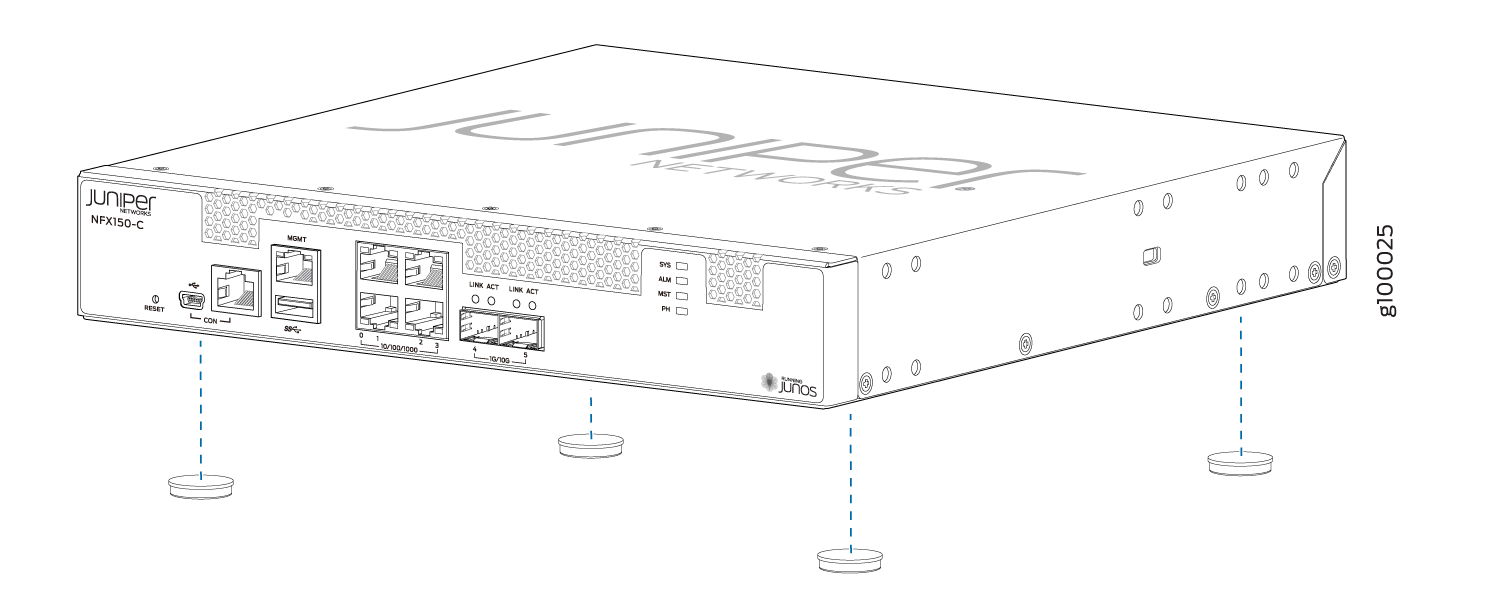

    図 1:NFX150-C-S1 デバイスへのゴム足の取り付け Attaching Rubber Feet to the NFX150-C-S1 Device
  5. LTE モデムをサポートする統合型 NFX150-C-S1-AA や NFX150-C-S1-AE などのコンパクト モデルのアンテナ ベースにアンテナを取り付けます。図 2 を参照してください。

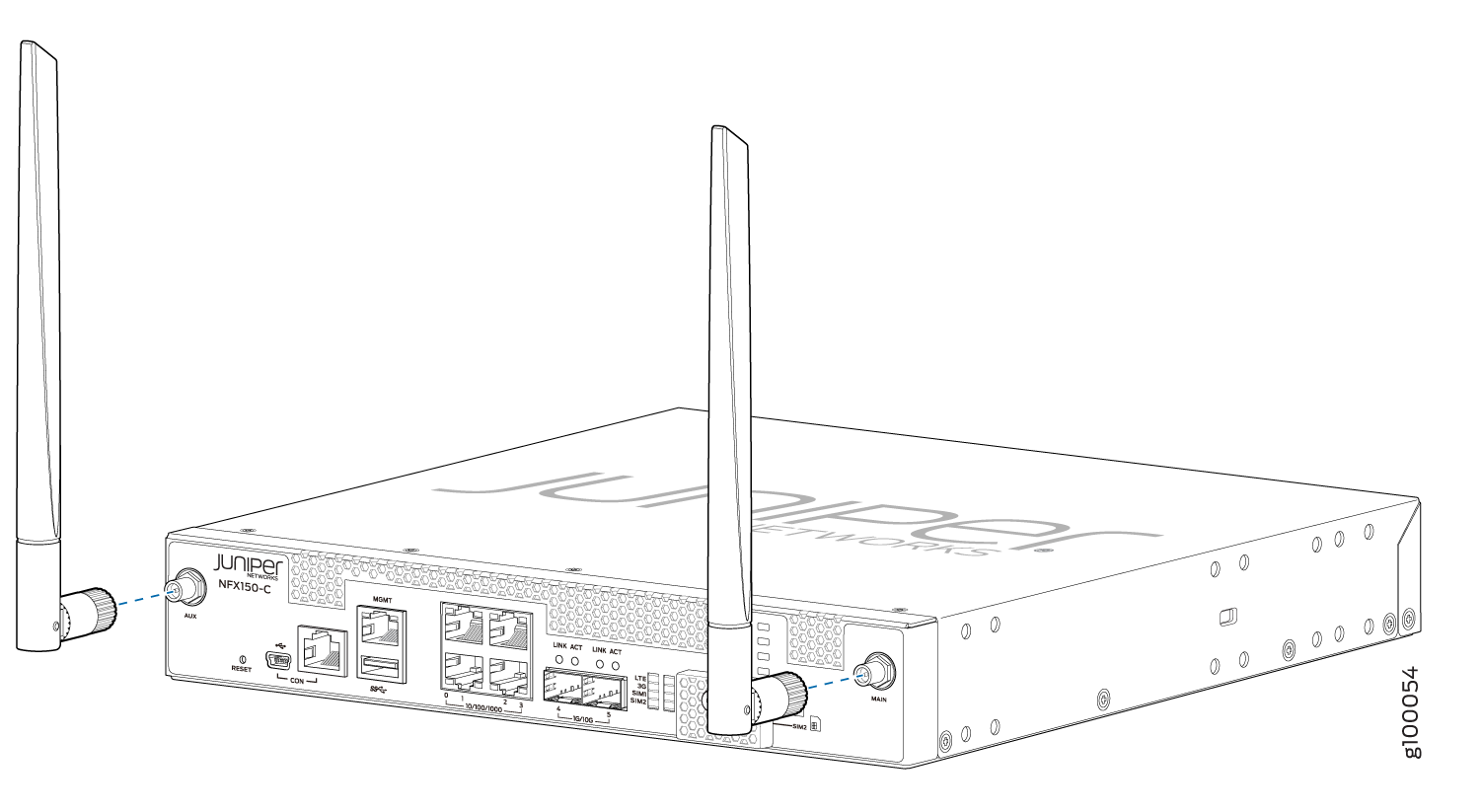

    図 2:NFX150-C-S1-AA と NFX150-C-S1-AE Juniper Networks NFX150-C network appliance with Ethernet ports, management ports, SIM card slots, and two antennas for wireless communication.へのアンテナの取り付け

参照

NFX150 デバイスを壁面に取り付ける

NFX150デバイスを壁面に取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2

  • 壁取り付け用ブラケット 2 個(壁取り付けキットに付属)

  • 壁取り付けブラケットネジ 8 本(壁取り付けキットに付属)

  • 取り付けネジ4本(8-32 x 1.25インチまたはM4 x 30 mm)(別売)

  • フル装備のNFX150デバイスの重量を支えることができる中空の壁アンカー、最大4 kg(9ポンド)(別売)—デバイスをシートロック(石膏芯のある壁ボード)または壁の間柱で裏打ちされていない壁ボードに取り付ける場合

NFX150デバイスは、別売りの壁取り付けキット(別売り)を使用して壁に取り付けることができます。

デバイスを壁に取り付けるには、次の手順に従います。

  1. 図3および図4に示すように、両側にある4本のウォールマウントブラケットネジを使用して、シャーシの側面にウォールマウントブラケットを取り付けます。

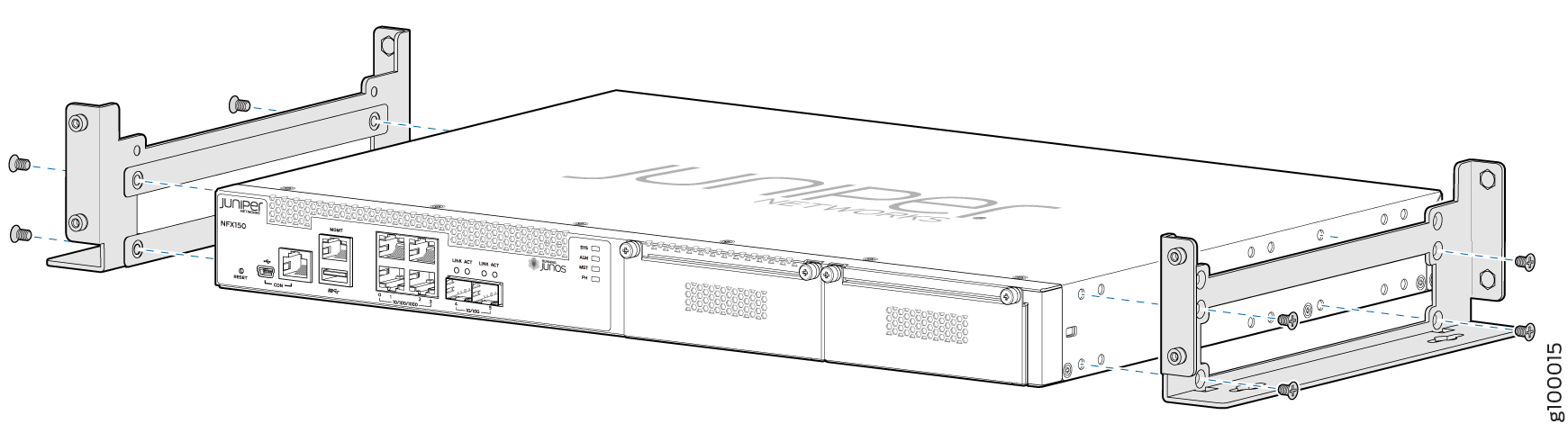

    図 3:NFX150 デバイス シャーシ Juniper Networks NFX150 with rack-mounting brackets being secured, ready for installation, highlighting its role in virtualized network services. への壁取り付けブラケットの取り付け
    図 4:壁取り付けブラケットの NFX150-C-S1 デバイス シャーシへの取り付け Diagram of a Juniper Networks NFX150-C device being mounted onto a rack with brackets and screws.
  2. 図 5 と 図 6 に示すように、壁面に 4 本の取り付けネジを取り付けます。

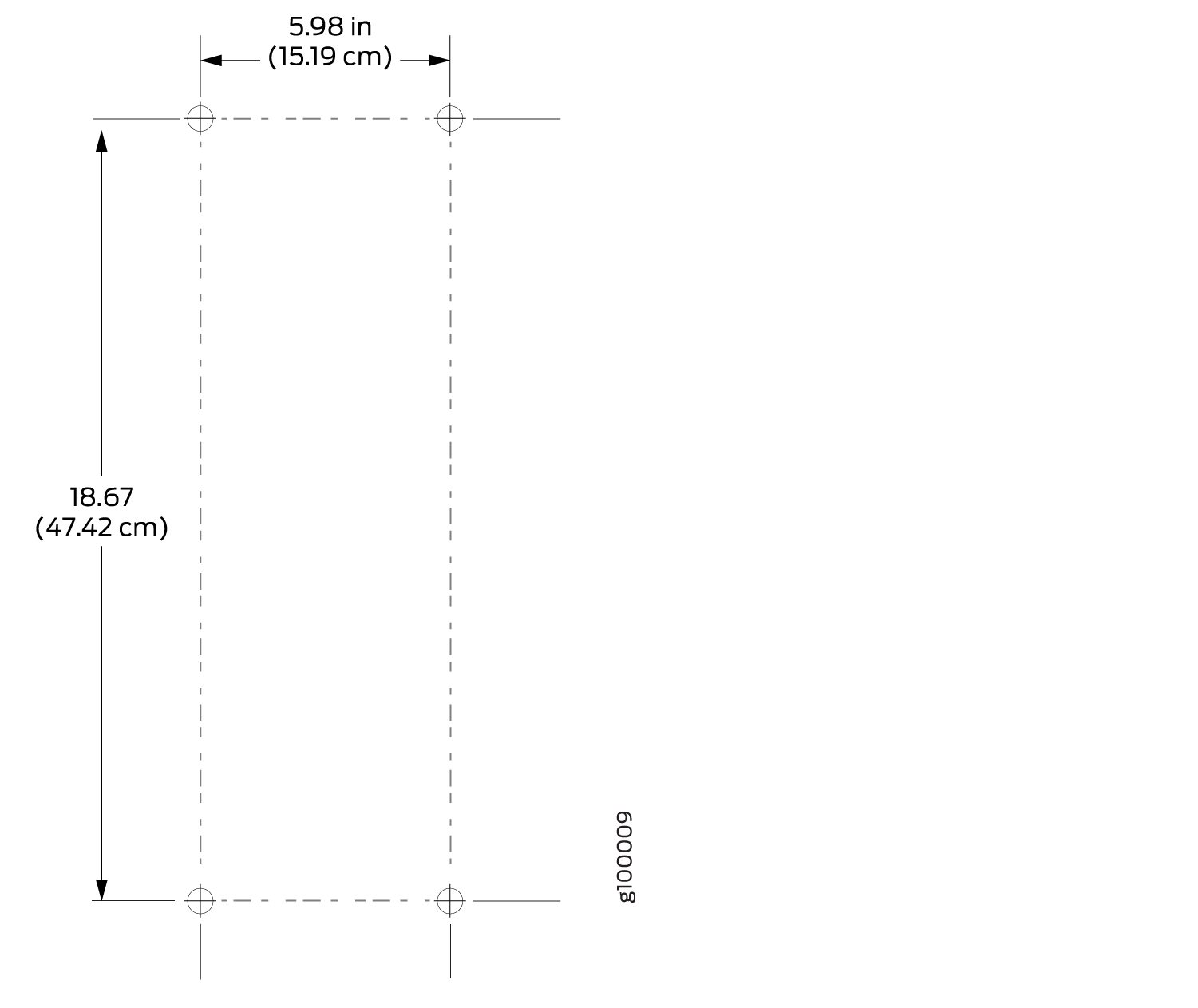

    図 5:NFX150-S1 デバイスの取り付けネジを壁面Rectangular object schematic showing dimensions: width 5.98 inches 15.19 cm, height 18.67 inches 47.42 cm. Includes dashed lines, corner circles, and number 600009.に取り付けるための測定値

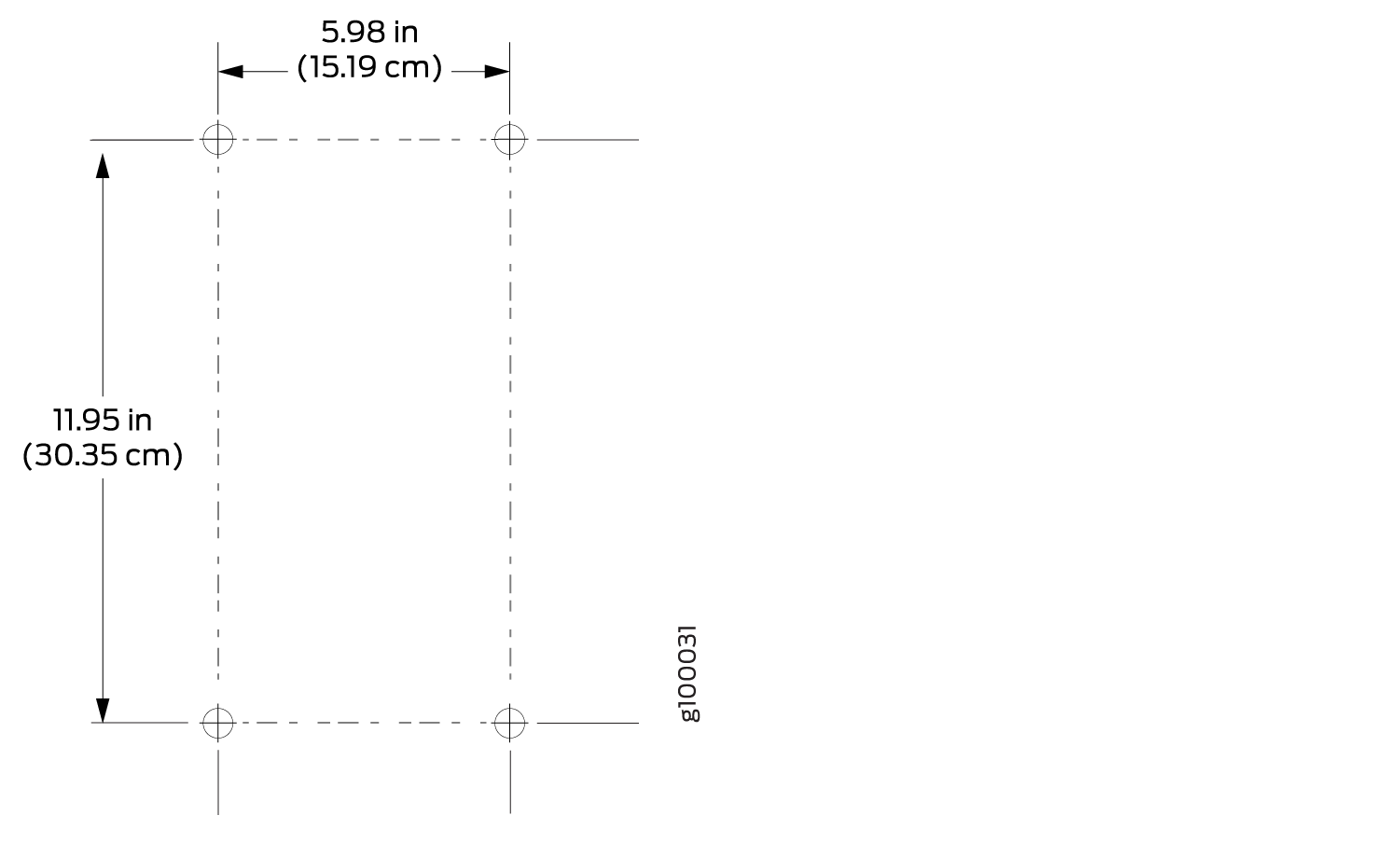

    図 6:NFX150-C-S1 デバイスの取り付けネジを壁面Technical drawing of a rectangular object with width 5.98 inches and height 11.95 inches. Dashed lines show edges; circles indicate mounting points. Part number g100031.に取り付けるための測定値
    1. 穴Aを開け、取り付けネジを取り付けます。
    2. 5.98インチの距離で穴Bを開けます。(15.19cm)穴Aから右側に水平線で、取り付けネジを取り付けます。
    3. 18.67インチの距離で2つの穴を開けます。(47.42 cm)穴AとBからの鉛直に、取り付けネジを取り付けます。
    4. 取り付けネジを途中までだけねじ込み、約1/4インチを残します。ネジの頭と壁の間の距離(6 mm)。
  3. 取り付けねじを壁板の後ろにスタッドなしで挿入する場合は、定格20ポンド(9 kg)を支える乾式壁アンカーを使用する必要があります。可能な限りネジを壁の間柱に挿入して、シャーシをさらにサポートします。
  4. 図7および図8に示すように、デバイスの両側をつかみ、デバイスを持ち上げ、デバイスのフロントパネルが自分の右側または左側を向くようにブラケットを取り付けネジから吊り下げます。

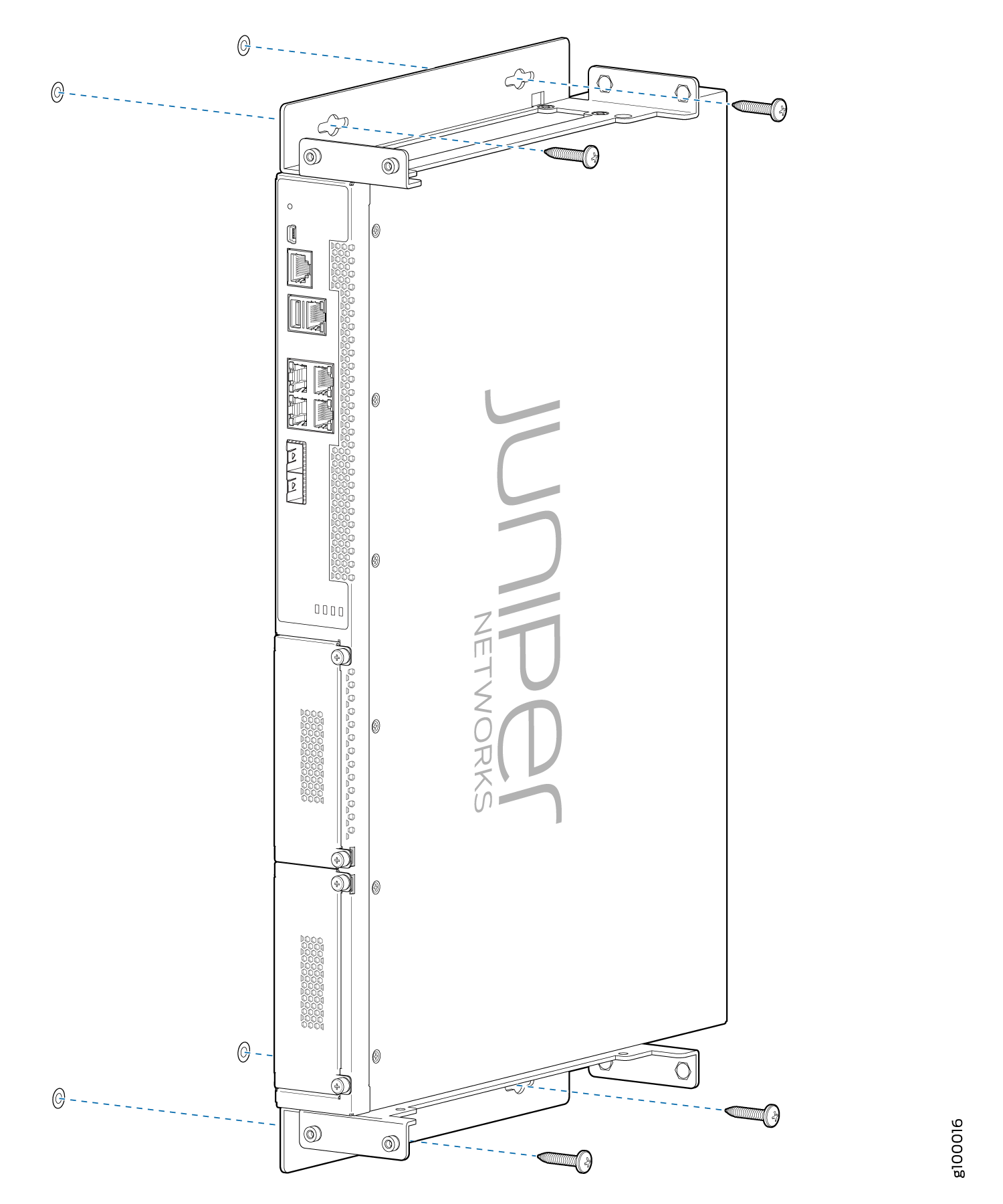

    図 7:NFX150-S1 デバイスを壁面Juniper Networks device mounted on a rack with visible ports and connections.に取り付ける

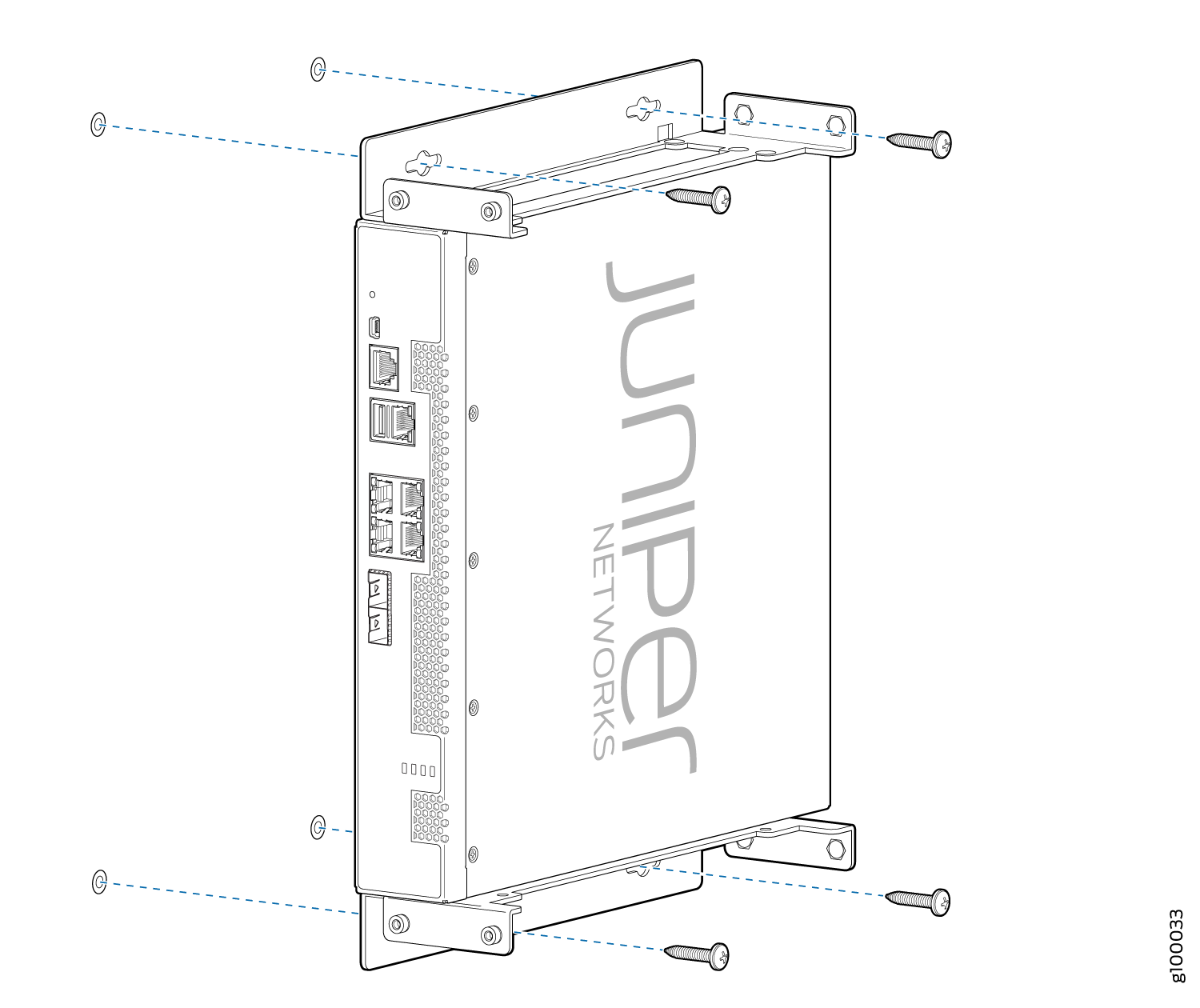

    図 8:NFX150-C-S1 デバイスを壁面Installing a Juniper Networks device with brackets and screws into a rack as part of an installation guide.に取り付ける
  5. 取り付けネジを締めます。

参照

ラック内の 2 支柱への NFX150 デバイスの取り付け

NFX150 デバイスをラック内の 2 本の支柱に取り付ける前に、以下を実行します。

  • ラックを恒久的な位置に置き、通気と保守のために十分な隙間を確保し、建物構造に固定します。

  • 一般的な安全のガイドラインと警告をお読みください。

  • デバイスを輸送用ダンボール箱から取り出します。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2

  • 取り付けブラケット 2 本と取り付けネジ 8 本(デバイスに同梱のアクセサリ ボックスに付属)

  • シャーシをラックに固定するためのネジ(付属していません)

NFX150 デバイスは、19 インチの 2 ポストに取り付けることができます。ラック(2 支柱または 4 支柱ラック)。

手記：

2 ポスト ラックまたは 4 ポスト ラックの埋め込み位置にデバイスを取り付ける必要がある場合は、別売りの 4 ポスト ラック取り付けキットに含まれている 2 インチの凹部フロント ブラケットを使用できます。
手記：

1 人がデバイスを持ち上げ、もう 1 人がデバイスをラックに固定する必要があります。
注意：

ラックに複数のデバイスを取り付ける場合は、まずラックの最下部にデバイスを取り付け、残りのデバイスを下から上に取り付けます。

ラック内の 2 本の支柱にデバイスを取り付けるには、次の手順に従います。

  1. デバイスを平らで安定した面に置きます。
  2. デバイスの取り付け方法に応じて、取り付けブラケットをデバイスシャーシのサイドパネルの前面、背面、または中央に合わせます。たとえば、デバイスを前面に取り付ける場合は、側面パネルの前面に沿ってブラケットの位置を合わせます。 図 9 を参照してください。

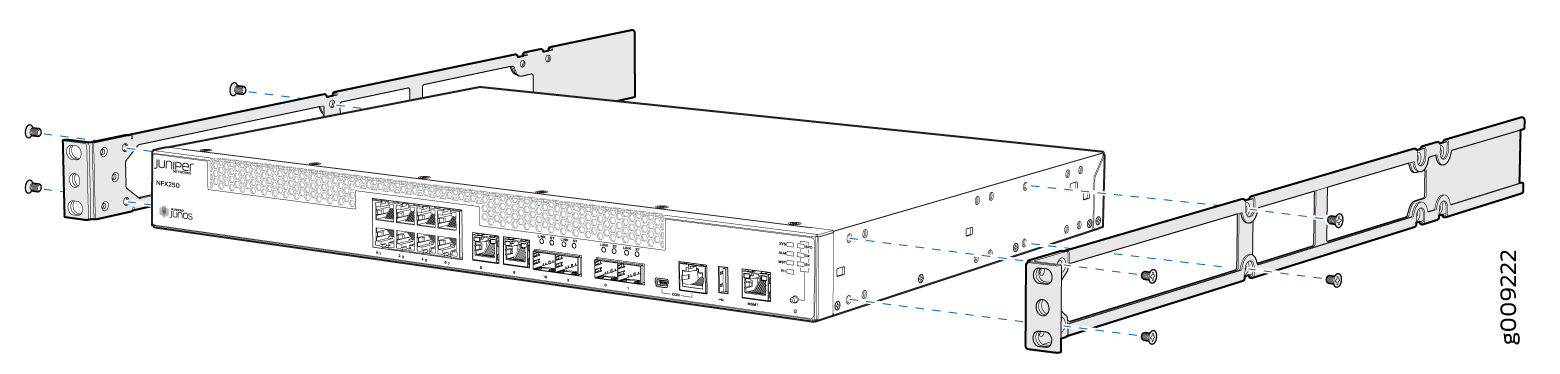

    図9:デバイスAttaching the Mounting Bracket to the Side Panel of the Deviceのサイドパネルへの取り付けブラケットの取り付け
    手記：

    埋め込み位置にデバイスを取り付ける必要がある場合は、別売りの 4 ポスト ラック取り付けキットの 2 インチの凹部前面取り付けブラケットを使用します。
  3. 取り付けブラケットの下部の穴を、デバイスシャーシの側面パネルの穴に合わせます。
  4. 取り付けネジを位置合わせされた穴に挿入します。ネジを締めます。
  5. 取り付けブラケットの他の穴がサイドパネルの穴と揃っていることを確認します。各穴にネジを挿入し、ネジを締めます。
  6. 1 人でデバイスの両側をつかみ、デバイスを持ち上げてラックに配置し、取り付けブラケットの穴をラックまたはキャビネット レールのネジ穴に合わせます。両方の取り付けブラケットの下部の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。 図 10 を参照してください。

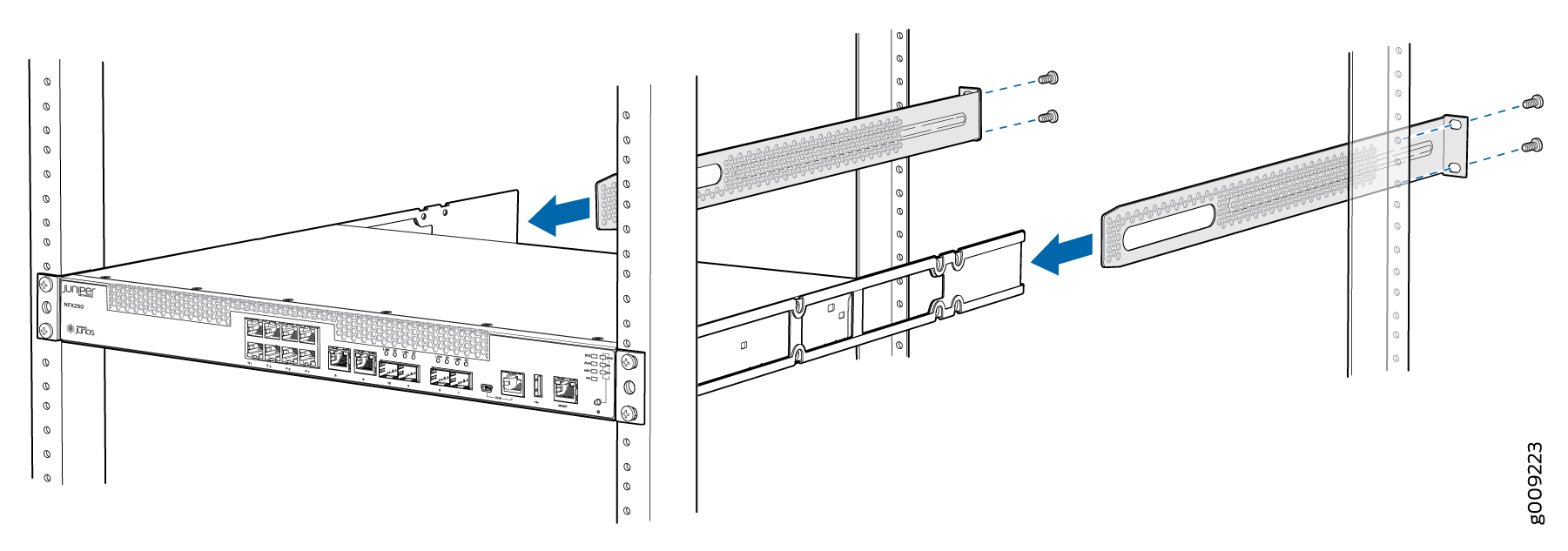

    図 10:ラック Mounting the Device on Two Posts in a Rack の 2 つの支柱へのデバイスの取り付け
  7. もう 1 人目の担当者に、適切なネジを使用してデバイスをラックに固定してもらいます。ネジを締めます。
  8. ラックの片側にあるすべてのネジが反対側のネジと合っていることを確認して、デバイスのシャーシが水平になっていることを確認します。

参照

ラックまたはキャビネット内の 4 支柱への NFX150 デバイスの取り付け

ラック内の 4 本の支柱にデバイスを取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2

  • フラットヘッド M4x6-mm プラス取り付けネジ 12 本(4 ポスト ラックマウント キットに付属)

  • 前面取り付けブラケット 1 組

  • 背面取り付けブレード 1 組

  • 前面取り付けブラケットと背面取り付けブレードをラックに固定するためのネジ(付属していません)

NFX150 デバイスは、19 インチの 4 ポストに取り付けることができます。ラックまたはキャビネット(別売りの 4 ポスト ラックマウント キットを使用)。(このトピックの残りの部分では、 ラック は ラックまたはキャビネットを意味します。

デバイスに付属の取り付けブラケットを使用して、2 ポスト ラックまたは 4 ポスト ラックの 2 ポストにデバイスを取り付けることができます。 ラック内の 2 支柱への NFX150 デバイスの取り付けを参照してください。

手記：

デバイスを 4 支柱に取り付ける場合、ラックが 21.5 インチであることを確認します。から31.5インチまでデバイスをラックの前面と同じ高さに取り付け、ラックが 23.5 インチの場合は奥行き。32.5インチからデバイスを2に取り付ける場合は深い。ラックの前面から埋め込まれているため、背面取り付けブレードの開口部から保護接地端子にアクセスできるようにします。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラック内の 4 本の支柱にデバイスを取り付けるには、次の手順に従います。

  1. デバイスを平らで安定した面に置きます。
  2. デバイスシャーシのサイドパネルに沿って、前面ブラケットを(シャーシの前面と同じ高さにするか、シャーシの前面から 2 インチの埋め込みに)位置合わせします。ブラケットの前面にある 2 つの穴を、サイドパネルの前面にある 2 つの穴に合わせます。
    手記：

    シャーシの各側面には、前面取り付けブラケットをデバイスに取り付けるための 12 個の穴があります。

    前面ブラケットがシャーシの前面と同じ高さに取り付けられているか、2 インチに凹んでいる場合、シャーシ側の 6 つの穴が前面ブラケットの 6 つの穴と揃います。シャーシの前面から。

  3. M4x6-mm プラスフラットヘッド取り付けネジを 2 つの位置合わせされた穴に挿入し、ネジを締めます。前面ブラケットの残りの 2 つの穴がサイドパネルの 2 つの穴に合っていることを確認します。 図 11 を参照してください。

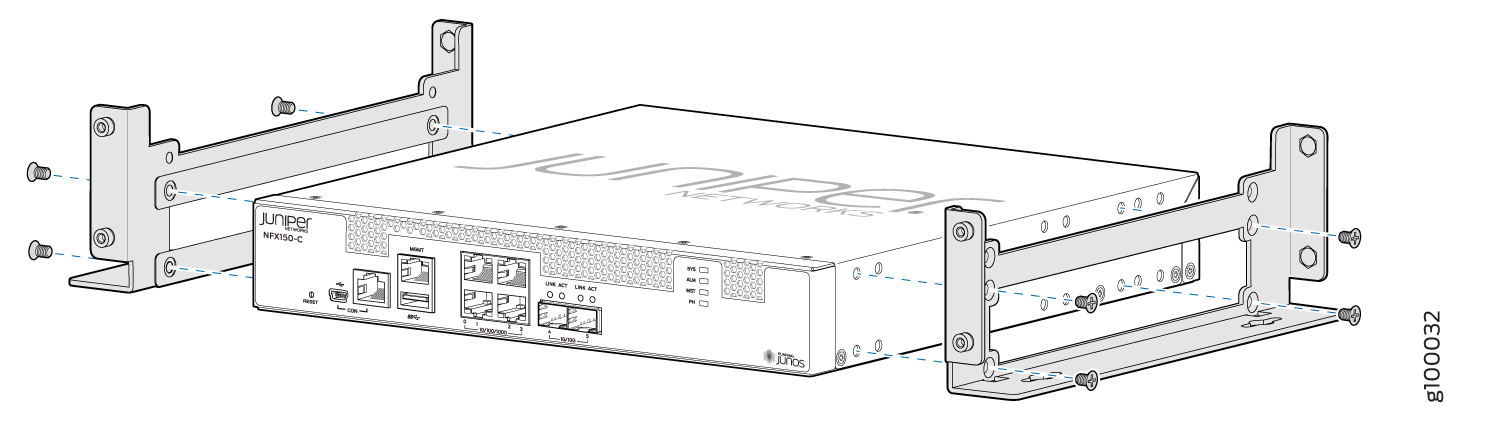

    図11:デバイスシャーシAttaching the Front-Mounting Bracket to the Device Chassisへの前面取り付けブラケットの取り付け
  4. M4x6-mm プラス皿頭取り付けネジを前面ブラケットの残りの 2 つの穴に挿入し、ネジを締めます。
  5. 手順 2 から 4 を繰り返して、前面ブラケットをシャーシの反対側に取り付けます。
  6. 1 人でデバイスの両側をつかみ、デバイスを持ち上げてラックに配置し、前面ブラケットの穴をラックの前面支柱のネジ穴に合わせます。両方の前面取り付けブラケットの下部の穴を各ラック レールの穴に合わせ、シャーシが水平であることを確認します。 図 12 を参照してください。

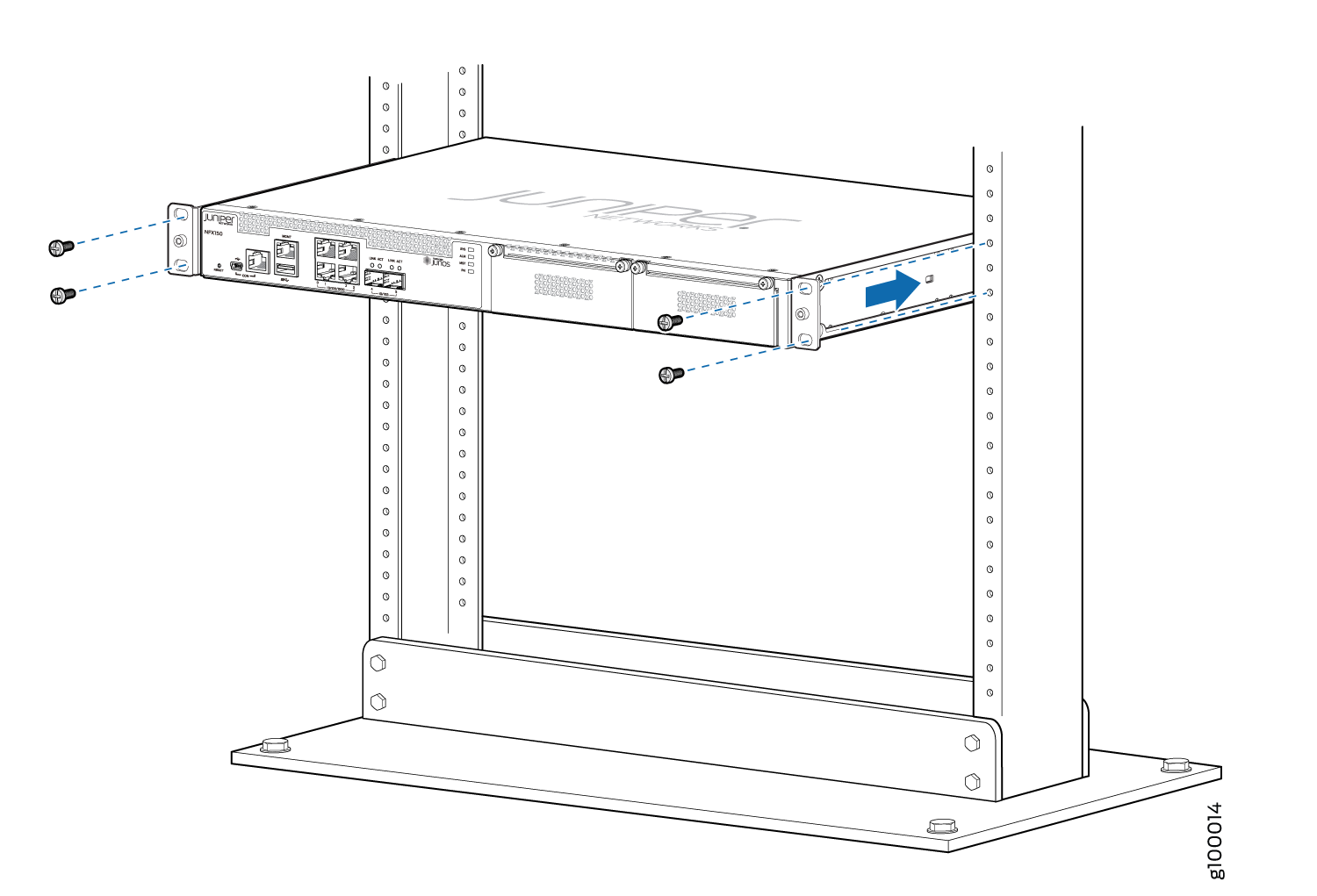

    図 12:ラック Mounting the Device on the Front Posts in a Rackの前面支柱へのデバイスの取り付け
  7. 2人目の担当者に、ラックに適したネジを使用して、デバイスの前面をラックに固定してもらいます。
  8. 背面取り付けブレードをスライドさせて前面取り付けブラケットに挿入します。
  9. ラックに適したネジを使用して、背面取り付けブレードを背面支柱に取り付けます。ネジを締めます。
  10. ラック前面のすべてのネジがラック背面のネジと合っていることを確認して、デバイスのシャーシが水平になっていることを確認します。
