EX2300 スイッチの開梱と取り付け

EX2300 スイッチを開梱する

EX2300スイッチは、段ボール箱に入って輸送され、発泡スチロール製梱包材で保護されています。ダンボール箱にはアクセサリ ボックスも入っています。

注意：

EX2300スイッチは、輸送用ダンボール箱の中で最大限保護されています。設置の準備ができるまでは、スイッチを開梱しないでください。

スイッチを開梱するには、次の手順にしたがって

  1. できる限り設置場所の近くのステージングエリアに輸送用ダンボール箱を移動しますが、システム コンポーネントを取り外すのに十分なスペースがあります。
  2. 矢印が上向きになるようにダンボール箱を置きます。
  3. 輸送用ダンボール箱の上部のフラップを開きます。
  4. アクセサリ ボックスを取り外し、その中の内容をダンボール箱に貼られたラベルのパーツインベントリと照らして確認します。
  5. スイッチを所定の位置に保持している梱包材を引き出します。
  6. 受け取ったシャーシ コンポーネントを、スイッチに同梱された梱包リストと照らして確認します。スイッチに用意されている部品のインベントリは、 EX2300 スイッチのパーツインベントリ(梱包リスト)で提供されます。
  7. 後でスイッチを移動または輸送する必要がある場合に備えて、輸送用ダンボール箱と梱包材を保管してください。

EX2300 スイッチのパーツインベントリ(梱包リスト)

EX2300スイッチは、段ボール箱に入って輸送され、発泡スチロール製梱包材で保護されています。ダンボール箱にはアクセサリ ボックスも入っています。

スイッチ輸送品には梱包リストが含まれます。スイッチの輸送用ダンボール箱に入っている受け取った部品を梱包リストの中のアイテムと照らして確認します。出荷される部品は、注文したコンフィギュレーションによって異なります。

梱包リストに記載されていない部分がある場合は、カスタマー サービスの担当者にお問い合わせいただくか、米国またはカナダ内の電話(1-888-314-5822)からジュニパー カスタマー ケアにご連絡ください。フリーダイヤル番号のない国における国際電話または直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html をご覧ください。

表 1 は、梱包リスト内のパーツとその数量の一覧です。

表 1:EX2300 スイッチのパーツ一覧

コンポーネント

量

電源を内蔵したスイッチ

1

地域に適した AC 電源コード(AC スイッチ モデルのみ)

1

電源コード リテーナ クリップ(EX2300-24MP モデルと EX2300-48MP モデルを除く AC スイッチ モデルのみ)

1

取り付けブラケット:

  • EX2300-C スイッチ(別売り)

  • EX2300 スイッチ:提供

2

スイッチ シャーシに取り付けブラケットを取り付けるための取り付けねじ:

  • EX2300-C スイッチ(別売り)

  • EX2300 スイッチ:提供

8

ゴム製フィート(シャーシに事前取り付け済み)

4

ドキュメントのロードマップ

1

バーチャル シャーシ用ペーパー ライセンス(EX2300-C-12T-VC、EX2300-C-12P-VC、EX2300-24T-VC、EX2300-24P-VC、EX2300-48T-VC、EX2300-48P-VC の場合のみ)

1

ジュニパーネットワークス製品保証

1

エンドユーザーライセンス契約

1
メモ：

スイッチをラックまたはキャビネットに取り付けるためには、ラックまたはキャビネットに適した取り付けねじを用意する必要があります。

製品の登録 - SLA の検証が必須

ジュニパーネットワークスの Web サイトを使用して、新しいジュニパーネットワークスのハードウェア製品および既存のインストール済み製品の変更をすべて登録し、ハードウェア交換サービス品質保証契約(SLA)をアクティブ化します。

注意：

ジュニパーネットワークスの Web サイトで製品シリアル番号を登録します。インストール・ベースへの追加または変更が発生した場合、またはインストール・ベースを移動した場合は、インストール・ベース・データを更新します。ジュニパーネットワークスは、シリアル番号や正確な設置ベース データが登録されていない製品について、ハードウェア交換サービスレベル契約を満たさない責任を負いません。

https://tools.juniper.net/svcreg/SRegSerialNum.jsp で製品を登録してください。https://www.juniper.net/customers/csc/management/updateinstallbase.jsp で設置ベースを更新します。

EX2300スイッチの設置と接続

EX2300スイッチを設置して接続するには、次の手順に基づきます。

  1. EX2300スイッチを開梱する手順に従います。
  2. お使いのサイトに適した以下の手順に従って、スイッチを取り付けます。
  3. 「アースをEXシリーズスイッチに接続する」の手順に従います。
  4. EX2300スイッチへのAC電源の接続の手順に従います。
  5. EXシリーズスイッチの接続と設定(CLI手順)または EXシリーズスイッチの接続と設定(J-Web手順)の手順に従って、スイッチの初期設定を行います。

    適切な手順に従って、スイッチの管理オプションを設定します。

「」も参照

EX2300 スイッチの取り付け

表 2 は、EX2300 スイッチのマウントに使用できる方法を示しています。

表 2:EX2300 スイッチの取り付け方法

取り付け方法

スイッチ モデル

詳細

デスクまたはその他のレベルの表面(シャーシに事前に取り付けられたゴム製フィートを使用)

  • EX2300-C

  • EX2300

シャーシに事前に取り付けられたゴム製フィートを使用して、デスクやその他のレベルの表面に

デスクまたはその他のレベルの表面(ねじを使用)

EX2300-C

ネジを使用してデスクやその他のレベルの面上または下に

壁

EX2300-C

ネジを使用して壁に

EX2300(EX2300-24MP および EX2300-48MP モデルを除く)

別売りの壁取り付けキットを使用して壁に設置する

強鉄材料で作られた表面

EX2300-C

●別売りの磁石取り付けキットを用いて強誘電体製面の上または下に

2 ポスト ラックまたはキャビネット

  • EX2300-C

  • EX2300

19インチの2つの投稿で。取り付けブラケットを使用したラックまたはキャビネット(EX2300-C スイッチには別途注文が可能で、EX2300 スイッチには用意)

4 ポスト ラックまたはキャビネット

EX2300-C

19インチの2つの投稿で。ラック取り付けブラケットまたはキャビネットには、別途注文可能な 2 ポスト ラック取り付けブラケットを使用します。

EX2300

19インチの4つの投稿。ラック取り付けブラケットまたはキャビネット(別売りの 4 ポスト ラック取り付けキットを使用)

引込められた位置

EX2300

2インチに引き込められた位置に。19インチの前面から見えますラックまたはキャビネットには、2 インチ凹部前面取り付けブラケットを使用して、4 ポスト ラックマウント キットを別途注文できます。2 ポストまたは 4 ポスト のラックおよびキャビネットに、この埋め込み位置にスイッチを取り付けることができます。

取り付けブラケットの穴は 1 U(4.45 cm または 1.75 インチ)離れて配置されているため、スイッチを任意のラックまたはキャビネットに取り付けて、その間隔で穴を空けることができます。

デスクまたは他のレベルの面に EX2300 スイッチを取り付ける

デスクやその他のレベルの面にスイッチを取り付ける前に、次の手順にしたがってください。

メモ：

EX2300-C スイッチの上部にある通気口を妨げないでください。通気口をブロックすると、スイッチ シャーシが過熱する可能性があります。

次のパーツとツールが用意されていることを確認します。

  • (オプションで別途注文が可能。EX2300-C スイッチにのみ適用)1 個のケーブル ガード キット。このキットには、ケーブル ガードを EX2300-C スイッチに固定するためのケーブル ガードと 3 番 8 プラス のプラス のねじが含まれています。

  • (オプションで、別途注文が可能。EX2300-C スイッチのみに適用)1 個の標準ケーブル ロック キット。ケーブルをスイッチのセキュリティ スロットに接続し、デスクまたはラックをケーブル ロックを締めることで EX2300-C スイッチを盗難から保護します。キットには標準ケーブル ロックとそのキーが含まれています。

EX2300 スイッチは、事前にスイッチに取り付けられた 4 本のゴム製フィートを使用することで、デスクまたは他のレベルの面に取り付けることができます。ゴムフィートがシャーシを安定させます。

デスクまたはその他のレベルのサーフェスにスイッチを取り付ける方法は次のとおりです。

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. (オプション、EX2300-C スイッチのみに適用)ケーブル 接続を保護するためにケーブル ガードを取り付けます。
    1. 3 個の下のねじを使用して、シャーシの下部にケーブル ガードを取り付けます。
    2. ケーブルを挿入できるように、つまみねじを使用してケーブル ガードを締めたり緩めたりします。 図 1 を参照してください。

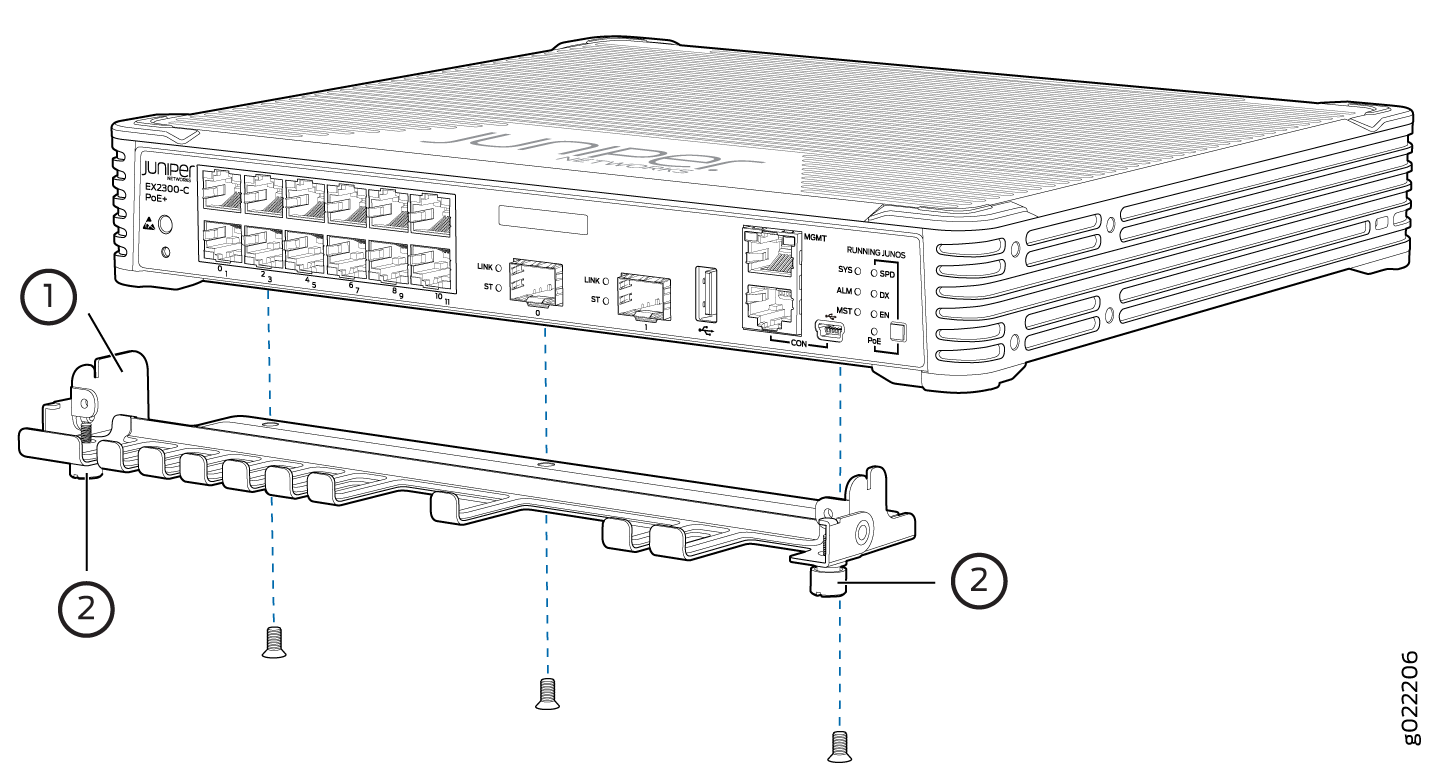

      図 1:EX2300-C スイッチへのケーブル ガードの取り付け Attaching a Cable Guard to an EX2300-C Switch
      1
      —

      ケーブル ガード
      2
      —

      つまみねじ
  3. デスクまたは標高面にスイッチを置きます。
  4. スイッチがデスク面またはレベル面上にしっかりと置かようにします。
  5. (オプション、EX2300-C スイッチにのみ適用)スイッチのセキュリティ スロットに標準ケーブル ロックを接続します。
    1. ケーブルをデスクまたはラックに固定し、鍵を使用してロックを解除します。
    2. スイッチのセキュリティ スロットにロックを挿入し、キーを使用してロック位置をロック位置に設定します。 図 2 を参照してください。

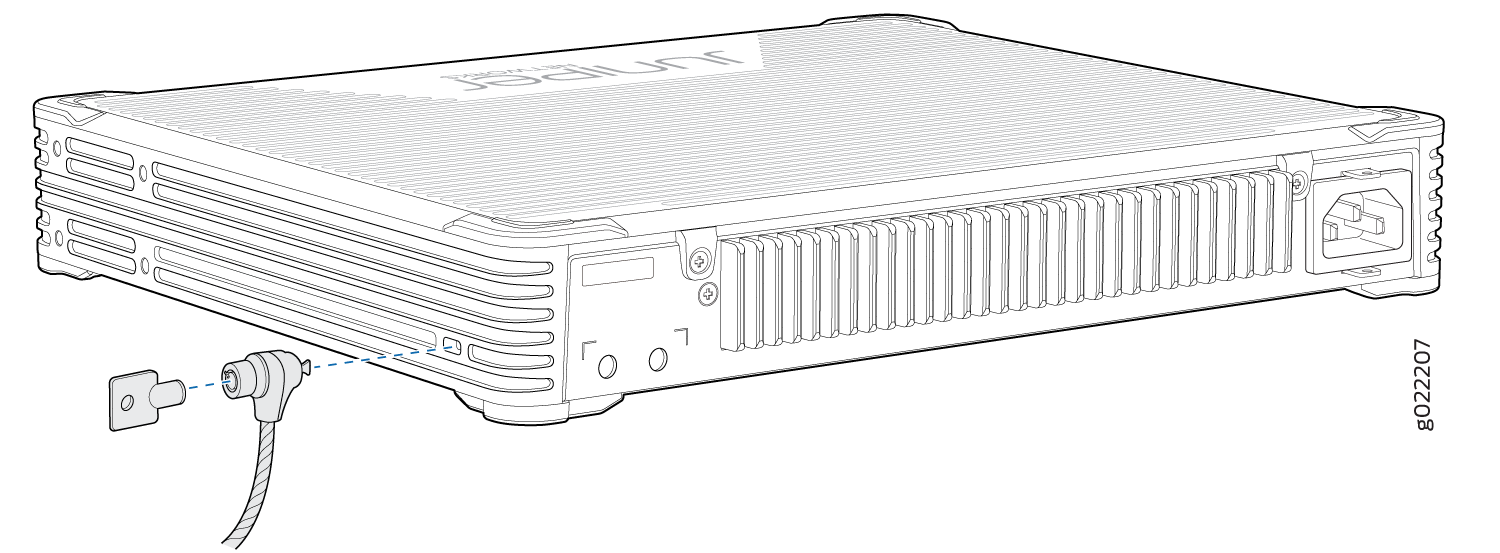

      図 2:セキュリティ スロットを使用した EX2300-C スイッチの保護 Securing the EX2300-C Switch by Using the Security Slot

EX2300-C スイッチをねじを使用してデスクまたはその他のレベルの面の下に取り付ける

ねじを使用してデスクやその他のレバーの表面の下にスイッチを取り付ける前に、次の手順に進みます。

メモ：

EX2300-C スイッチの上部にある通気口を妨げないでください。通気口をブロックすると、スイッチ シャーシが過熱する可能性があります。

次のパーツとツールが用意されていることを確認します。

  • 3 個のデスク取り付けねじ(M4 x 30 mm または 8~32 x 1.25 インチ)プラスパンヘッド機械ねじ(同梱なし)

  • プラス(+)ねじ回し、第 2 位

  • (オプションで別売り)ケーブル ガード キット 1 個。このキットには、ケーブル ガードをスイッチに固定するためのケーブル ガードと 3 番 8 プラス のねじが含まれています。

  • (オプションで別途注文が可能)スイッチのケーブルをセキュリティー スロットに接続し、デスクまたはラックをケーブル ロックを締めることでスイッチを盗難から守る 1 個の標準ケーブル ロック キット。キットには標準ケーブル ロックとそのキーが含まれています。

EX2300-C スイッチは、シャーシ底面の取り付けスロットとデスク取り付けねじを使用してスイッチを固定することで、デスクまたはその他のレベルの面の下に取り付けることができます。

ねじを使用してデスクまたはその他のレベルの面の下にスイッチを取り付けるには、次の手順にしたがっています。

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. (オプション)ケーブル接続を保護するためにケーブル ガードを取り付けます。
    1. 3 個の下のねじを使用して、シャーシの下部にケーブル ガードを取り付けます。
    2. ケーブルを挿入できるように、つまみねじを使用してケーブル ガードを締めたり緩めたりします。 図 3 を参照してください。
      図 3:EX2300-C スイッチへのケーブル ガードの取り付け Attaching a Cable Guard to an EX2300-C Switch
      1
      —

      ケーブル ガード
      2
      —

      つまみねじ
  3. 図 4 に示す A、B、C の場所に、デスクの下またはレベル面の下に 3 個の取り付けねじを取り付けます。
    メモ：

    図 4 は、スイッチが上から見た場合の EX2300-C スイッチの下パネルを示しています。内部コンポーネントと上部カバーは表示されていません。

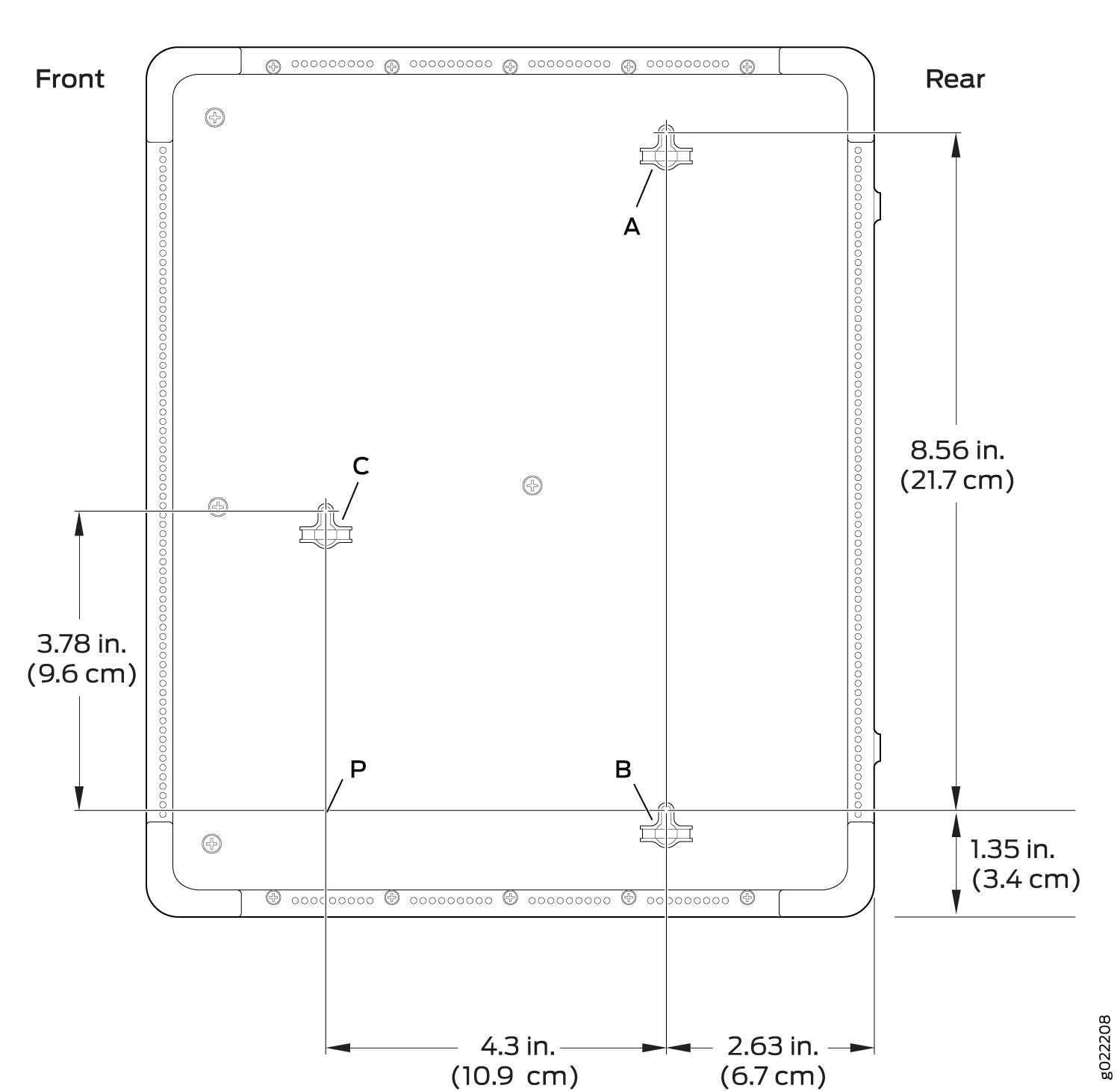

    図 4:デスクまたは他のレベルの表面に EX2300-C スイッチを取り付けるための取り付けねじをネジ Measurements for Installing Mounting Screws for Mounting EX2300-C Switches Under a Desk or Other Level Surface by Using Screwsで取り付けるための測定
    メモ：

    ネジは部品のみで締め、約1/4を残します。(6 mm)ネジのヘッドとデスク、またはレベル面との間の距離。
    1. A の穴を開けて取り付けねじを取り付けます。
    2. 穴 B を 8.56 インチの距離でドリルで穴を開けます。(21.7 cm)、取り付けねじを取り付けます。
    3. 点 P を 4.3 インチの距離でマークします。(10.9 cm)を、穴 B から右に向けてレベル ライン上に置きます。
    4. 穴 C を 3.78 インチの距離でドリルで穴を開けます。(9.6 cm)、取り付けねじを取り付けます。
  4. デスクやその他のレベルの面の下にスイッチを取り付ける場合は、スイッチの下部パネルの穴がねじヘッドと一致するようにスイッチを保持し、スイッチを持ち上げ、スイッチを固定するまでスイッチを前方または後方にスライドさせます。 図 5 を参照してください。

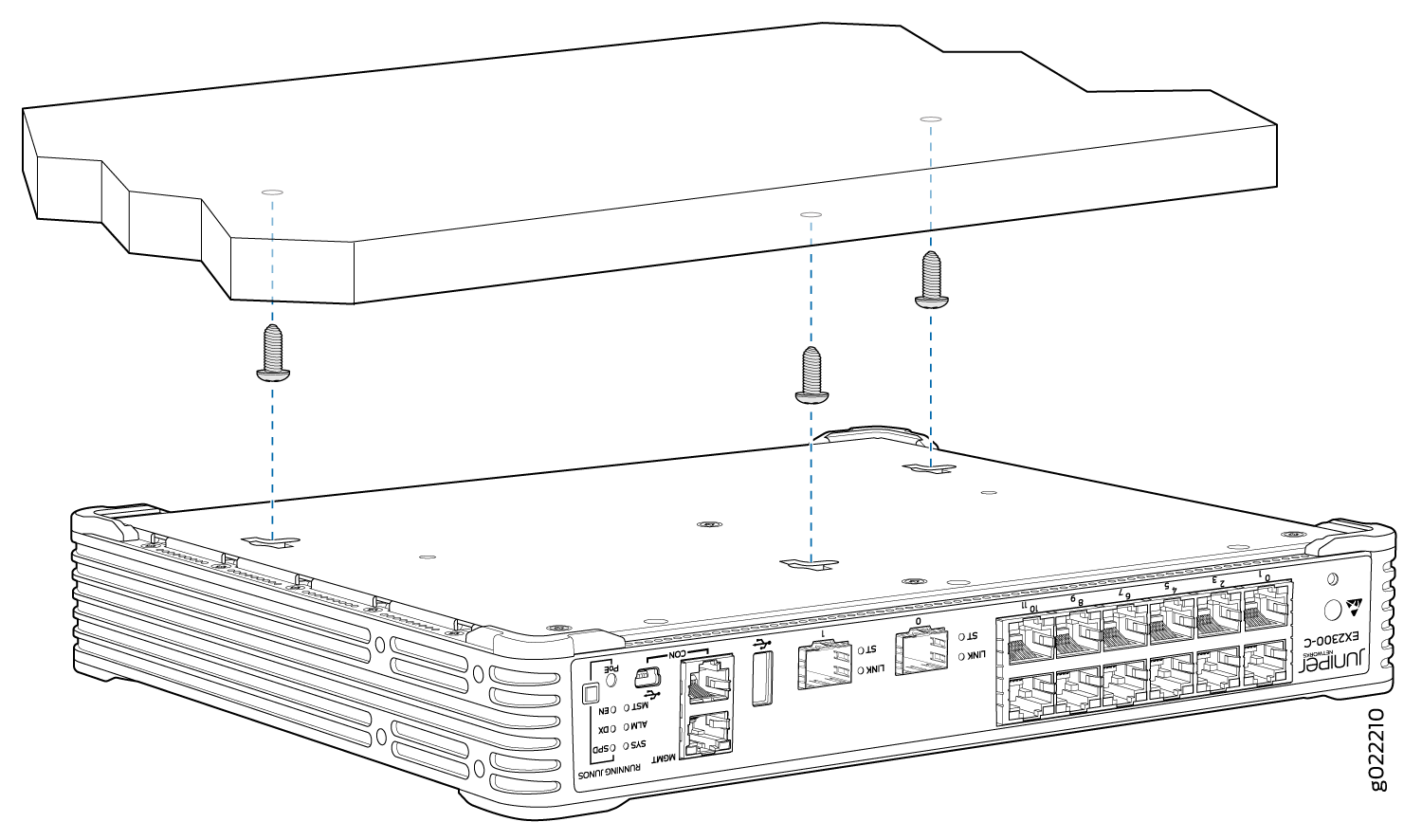

    図 5:EX2300-C スイッチをデスクまたは他のレベルの表面の下にネジを使用して取り付ける Mounting the EX2300-C Switch Under a Desk or Other Level Surface by Using Screws
  5. (オプション)標準的なケーブル ロックをスイッチのセキュリティ スロットに取り付けます。
    1. ケーブルをデスクまたはラックに固定し、鍵を使用してロックを解除します。
    2. スイッチのセキュリティ スロットにロックを挿入し、キーを使用してロック位置をロック位置に設定します。 図 6 を参照してください。
      図 6:セキュリティ スロットを使用した EX2300-C スイッチの保護 Securing the EX2300-C Switch by Using the Security Slot

ラックまたはキャビネットの 2 ポストへの EX2300 スイッチの取り付け

スイッチを 2 ポストまたは 4 ポスト ラックの 2 ポストに取り付ける前に、以下を実行します。

次のパーツとツールが用意されていることを確認します。

  • プラス(+)ねじ回し、第 2 位

  • 2 個の取り付けブラケットと 8 個の取り付けねじ(EX2300-C スイッチ モデルを除く EX2300 スイッチに同梱、EX2300-C スイッチ用は別途注文可能)

  • シャーシをラックに固定するためのねじ(同梱されていません)

  • スイッチを埋め込み位置に取り付ける場合、2 インチ凹部前面取り付けブラケットを別注文可能な 4 ポスト ラック マウント キットから取り付けます(EX2300-C スイッチには該当しません)

すべてのEX2300スイッチを、2ポストまたは4ポストの19インチの2ポストにマウントできます。EX2300 スイッチ モデルを除く EX2300 スイッチに同梱されている取り付けブラケットとねじを使用したラックまたはキャビネット。EX2300-C スイッチでは、取り付けブラケットとねじは別途注文できます。このトピックの残りの部分では、ラックまたはキャビネットを意味するラックを使用します。

メモ：

EX2300 スイッチ モデルを除き、EX2300-C スイッチ モデルを 2 ポスト ラックまたは 4 ポスト ラックのいずれかの埋め込み位置に取り付ける必要がある場合は、個別に注文できる 4 ポスト ラック取り付けキットに用意されている 2 インチ凹部前面取り付けブラケットを使用できます。EX2300-Cは埋め込まれた位置に取付けることができない。
メモ：

EX2300-C スイッチの上部にある通気口を妨げないでください。通気口をブロックすると、スイッチ シャーシが過熱する可能性があります。
メモ：

1 人はスイッチを持ち上げ、もう 1 人はスイッチをラックに固定する必要があります。
注意：

ラック上に複数のユニットを取り付ける場合は、最も重いユニットをラックの最下部に取り付け、もう一方のユニットをラックの最下部から上部に、ユニットの重量順に下げるように取り付けます。

スイッチを 2 ポスト または 4 ポスト ラックの 2 ポストに取り付けるには、次の手順にしたがっています。

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. 安定した平らな面にスイッチを置きます。
  3. スイッチの取り付け方法に応じて、スイッチ シャーシのサイド パネルの前面または背面に取り付けブラケットを合わせます。たとえば、スイッチを前面に取り付ける場合は、ブラケットをシャーシの前面に合わせます。 図 7 は 、EX2300 スイッチの前面に取り付けブラケットを取り付ける方法を示しています。

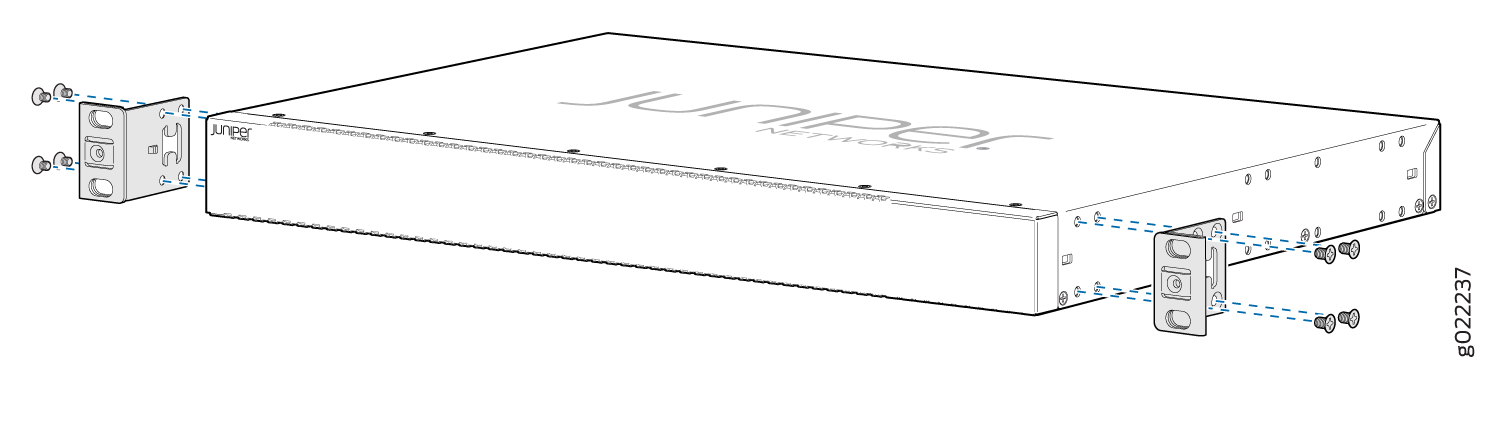

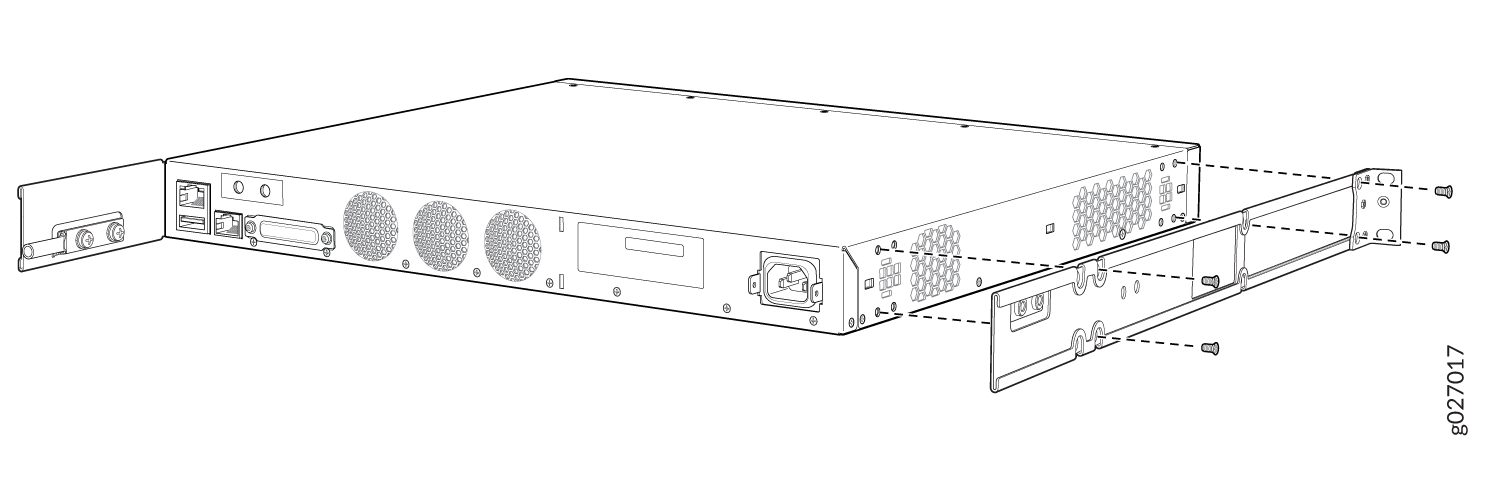

    図 7:スイッチの前面に取り付ける取り付けブラケットの取り付け Attaching the Mounting Bracket Along the Front of the Switch
    メモ：

    取り付けブラケットの長さは、スイッチ モデルによって異なります。
  4. 取り付けブラケットの下の穴をスイッチ シャーシのサイド パネルの穴と合わせます。
  5. 取り付けねじを調整した穴に挿入します。ねじを締めます。
  6. 取り付けブラケットの他の穴とサイド パネルの穴の位置が合っていることを確認します。各穴にねじを挿入し、ねじを締めます。
  7. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴とラック レールのねじ穴を合わせます。各取り付けブラケットの下の穴と各ラック レールの穴の位置を合わせて、シャーシのレベルを確認します。 図 8 を参照してください。

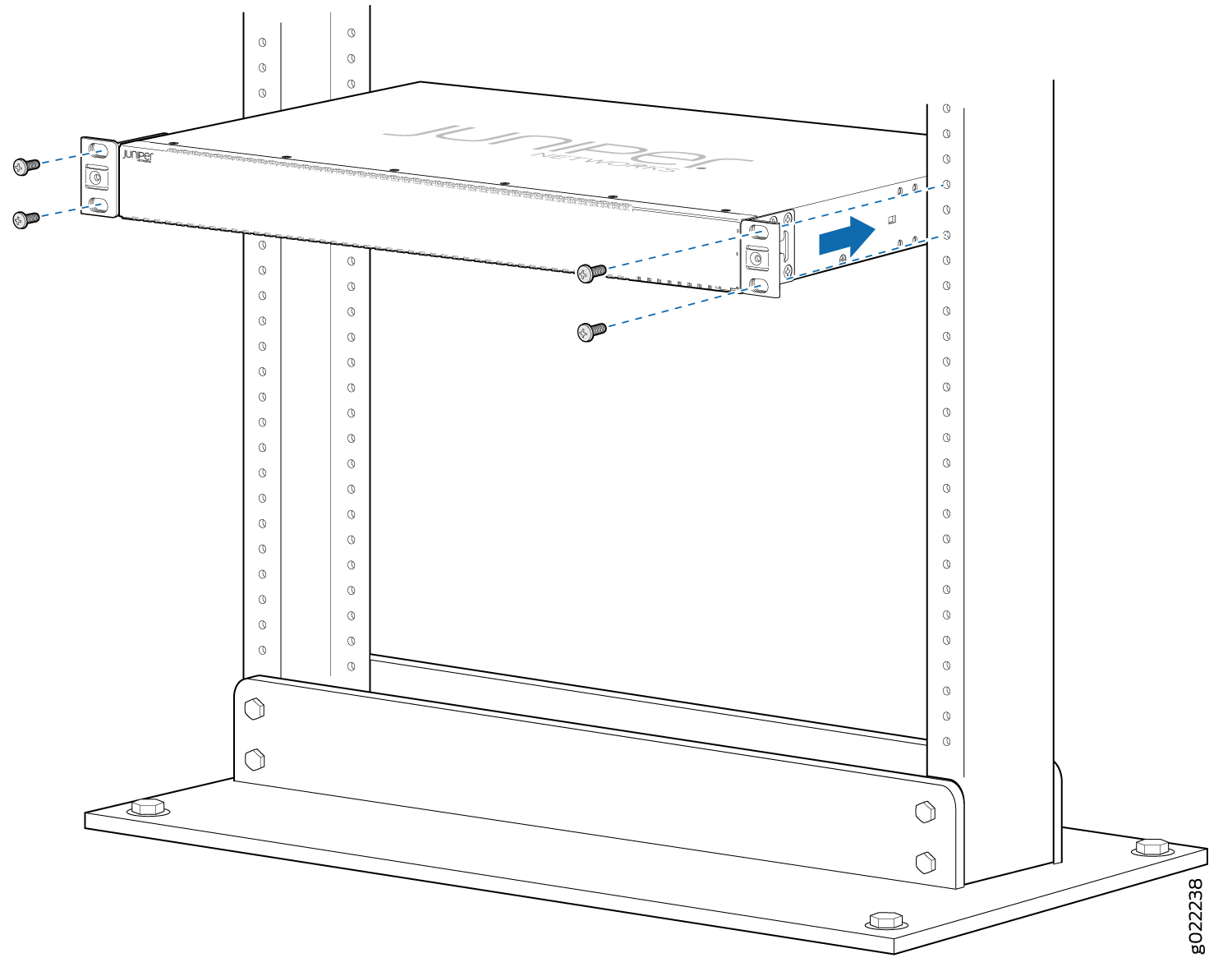

    図 8:ラックの 2 ポストへのスイッチの取 Mounting the Switch on Two Posts of a Rackり付け
  8. 2 人目の人が適切なねじを使用してスイッチをラックに固定します。ねじを締めます。
  9. ラックの片側にあるすべてのねじが反対側のねじと一致していることを確認し、スイッチシャーシのレベルを確認します。

ラックまたはキャビネットの 4 ポストへの EX2300 スイッチの取り付け

スイッチをラックの 4 ポストに取り付ける前に、以下を実行します。

次のパーツとツールが用意されていることを確認します。

  • プラス(+)ねじ回し、第 2 位

  • プラス 4~40 個のフラットヘッド取り付けねじ(4 ポスト ラック取り付けキットを同梱)

  • プラス 4x6-mm フラットヘッド取り付けねじ x 8(4 ポスト ラックマウント キットを同梱)

  • フラッシュまたは2インチのフロント取り付けブラケットそれぞれ1組

  • 1 組の側面用取り付けレール

  • 背面用取り付けブレード 1 組

  • シャーシと背面用取り付けブレードをラックに固定するためのねじ(同梱されていません)

EX2300 スイッチは、19 インチの 4 ポストに EX2300-C スイッチ モデルを除いてマウントできます。4 ポスト ラックマウント キットは、別途注文が可能な 4 ポスト ラック マウント キットを使用してラックまたはキャビネットに入れます。このトピックの残りの部分では、ラックまたはキャビネットを意味するラックを使用します。

メモ：

EX2300-C スイッチは、ラックの 4 ポストすべてに取り付けることはできません。
メモ：

EX2300 スイッチ モデルを除き、EX2300-C スイッチ モデルを 2 ポスト ラックまたは 4 ポスト ラックのいずれかの埋め込み位置に取り付ける必要がある場合は、個別注文可能な 4 ポスト ラック取り付けキットに用意されている 2 インチ凹部前面取り付けブラケットを使用できます。EX2300-Cスイッチは、埋め込まれた位置に取り付けることはできません。
メモ：

1 人はスイッチを持ち上げ、もう 1 人はスイッチをラックに固定する必要があります。
注意：

ラック上に複数のユニットを取り付ける場合は、最も重いユニットをラックの最下部に取り付け、もう一方のユニットをラックの最下部から上部に、ユニットの重量順に下げるように取り付けます。

スイッチをラックの 4 ポストに取り付けるには、次の手順にしたがっています。

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. 6 個のプラス 4~40 個のフラットヘッド取り付けねじを使用して、前面用取り付けブラケット(フラッシュまたは 2-in.凹部用ブラケット)を側面の取り付けレールに取り付けます。 図 9 を参照してください。

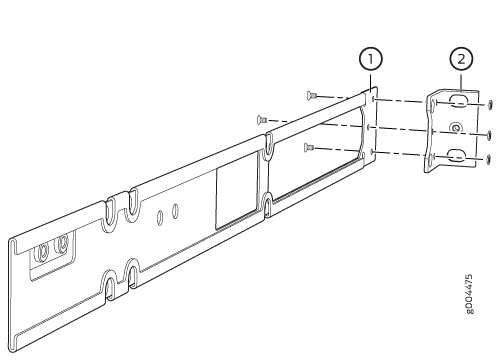

    図 9:前面用取り付けブラケットを側面の取り付けレール Attaching the Front-Mounting Bracket to the Side Mounting-Railに取り付ける
    1
    —

    側面用取り付けレール
    2
    —

    前面取り付けブラケット
  3. 安定した平らな面にスイッチを置きます。
  4. スイッチ シャーシの側面パネルに沿って、側面の取り付けレールの位置を合わせます。側面の取り付けレールの背面にある 2 つの穴を、サイド パネル背面の 2 つの穴と合わせます。
  5. プラス 4x6-mm フラットヘッド取り付けねじを 2 つの穴に挿入し、ねじを締めます。側面用取り付けレールの背面の 2 つの穴が、サイド パネルの残りの 2 つの穴と一致していることを確認します。 図 10 を参照してください。
    図 10:側面用取り付けレールをスイッチ シャーシ Attaching the Side Mounting-Rail to the Switch Chassisに取り付ける
  6. プラス 4x6-mm フラットヘッド取り付けねじを側面の取り付けレールの残りの 2 つの穴に挿入し、ねじを締めます。
  7. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、側面の取り付けレールの穴とラックの前面ポストのねじ穴を合わせます。両方の前面取り付けブラケットの下の穴の位置を各ラック レールの穴に合わせ、シャーシがレベルであることを確認します。 図 11 を参照してください。

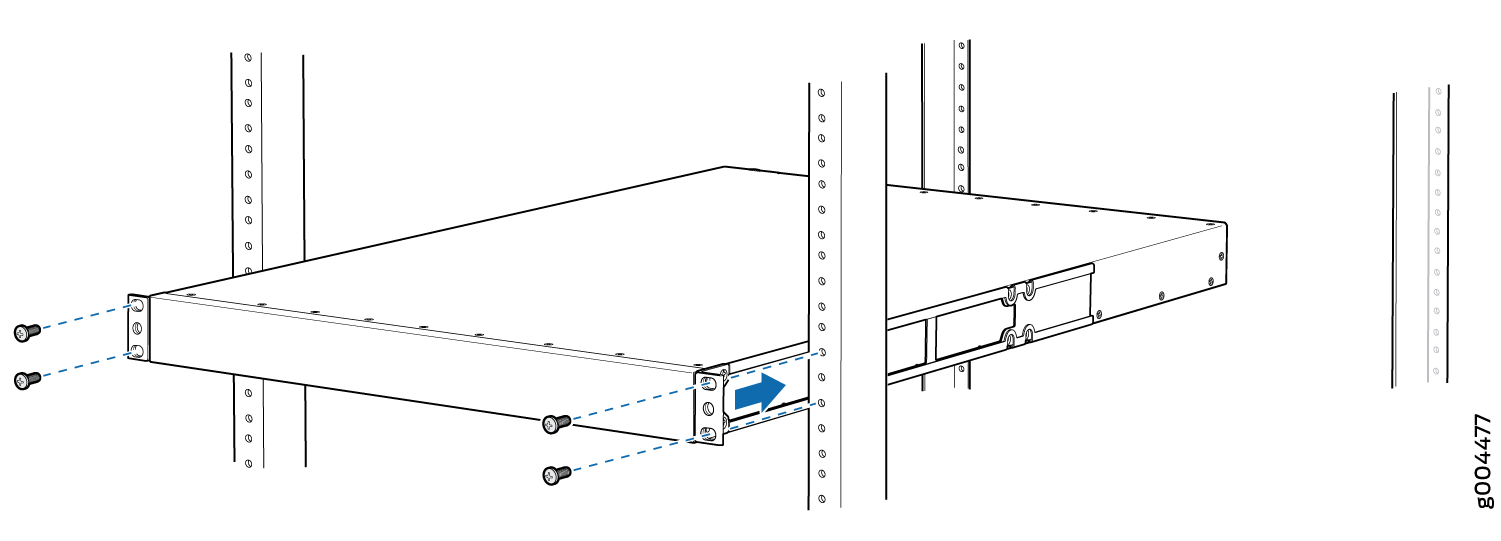

    図 11:スイッチをラックの前面ポストに取り付ける Mounting the Switch to the Front Posts of a Rack
  8. 2 人目の人が、ラックに適したねじを使用して、スイッチの前面をラックに固定します。
  9. 背面用取り付けブレードを側面の取り付けレールに押し込みます。 図 12 を参照してください。

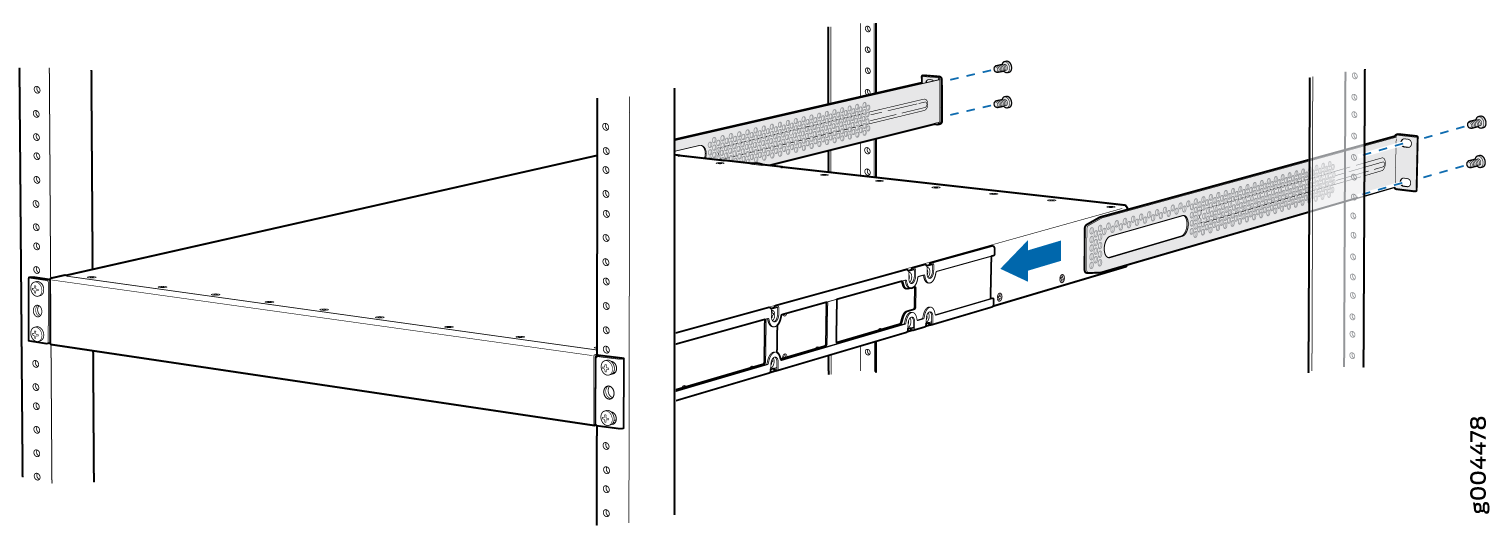

    図 12:背面用取り付けブレードを側面の取り付けレール Sliding the Rear Mounting-Blades into the Side Mounting-Railにスライドさせる
  10. ラックに適したねじを使用して、背面用取り付けブレードを背面ポストに取り付けます。ねじを締めます。
  11. ラック前面のすべてのねじがラック背面のねじと一致していることを確認し、スイッチ シャーシのレベルを確認します。

EX2300 スイッチの壁への取り付け

このトピックでは、EX2300 スイッチを壁に取り付けるプロセスについて説明します。EX2300 スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)を壁にマウントできます。

警告：

EX2300 スイッチ シャーシを壁に取り付ける場合、シャーシのフロント パネルを右側に向けます。

EX2300-C スイッチの壁への取り付け

スイッチを壁に取り付ける前に、

次のパーツとツールが用意されていることを確認します。

  • 壁取り付けねじ 3 個(M4 x 30 mm または 8~32 x 1.25 インチ)プラスパンヘッド機械ねじ(同梱なし)

  • プラス(+)ねじ回し、第 2 位

  • 取り付けねじを壁スタッドに直接挿入しない場合、最大 34 kg(75 ポンド)をサポートするように評価された中空壁アンカー。

  • (オプションで別売り)ケーブル ガード キット 1 個。このキットには、ケーブル ガードを EX2300-C スイッチに固定するためのケーブル ガードと 3 番号 8 プラス のプラス のねじが含まれています。

  • (オプションで別途注文が可能)スイッチのケーブルをセキュリティー スロットに接続し、デスクまたはラックをケーブル ロックを締めることでスイッチを盗難から守る 1 個の標準ケーブル ロック キット。キットには標準ケーブル ロックとそのキーが含まれています。

シャーシ底面の取り付けスロットと取り付けねじを使用してスイッチを固定することで、EX2300-C スイッチ(コンパクトなファンレス モデル)を壁に取り付けることができます。

スイッチを壁に取り付ける方法:

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. (オプション)ケーブル接続を保護するために、オプションのケーブル ガードを取り付けます。
    1. 3 個の下のねじを使用して、シャーシの下部にケーブル ガードを取り付けます。
    2. ケーブルを挿入できるように、つまみねじを使用してケーブル ガードを締めたり緩めたりします。 図 13 を参照してください。
      図 13:EX2300-C スイッチへのケーブル ガードの取り付け Attaching a Cable Guard to an EX2300-C Switch
      1
      —

      ケーブル ガード
      2
      —

      つまみねじ
  3. 図 14 に示すように、壁に 3 個の取り付けねじを取り付けます。
    メモ：

    図 14 は、スイッチが上から見た場合の EX2300-C スイッチの下パネルを示しています。内部コンポーネントと上部カバーは表示されていません。
    図 14:EX2300-C スイッチを壁に取り付けるための取り付けねじの設置測定 Measurements for Installing Mounting Screws for Mounting an EX2300-C Switch on a Wall
    メモ：

    ネジは部品のみで締め、約1/4を残します。(6 mm)ネジのヘッドと壁との間の距離。
    1. A の穴を開けて取り付けねじを取り付けます。
    2. 穴 B を 8.56 インチの距離でドリルで穴を開けます。(21.7 cm)取り付けねじを取り付けます。
    3. 点 P を 4.3 インチの距離でマークします。(10.9 cm)を、穴 B から右に向けてレベル ライン上に置きます。
    4. 穴 C を 3.78 インチの距離でドリルで穴を開けます。(9.6 cm)、取り付けねじを取り付けます。
  4. スイッチのフロント パネルが右側に面し、スイッチの下部パネルの穴が取り付けねじのヘッドと一致するように、スイッチを壁に合わせます。
  5. 図 15 に示すように、スイッチのシャーシを左右にスライドさせて、取り付けねじを下部パネルの穴のチャネルに押し込み、スイッチがしっかり固定されるまで押し込みます。
  6. 図 15 に示すように、スイッチシャーシを左右にスライドさせて、スイッチがしっかりとロックされるまで、取り付けねじを下部パネルの穴のチャネルに押し込みます。

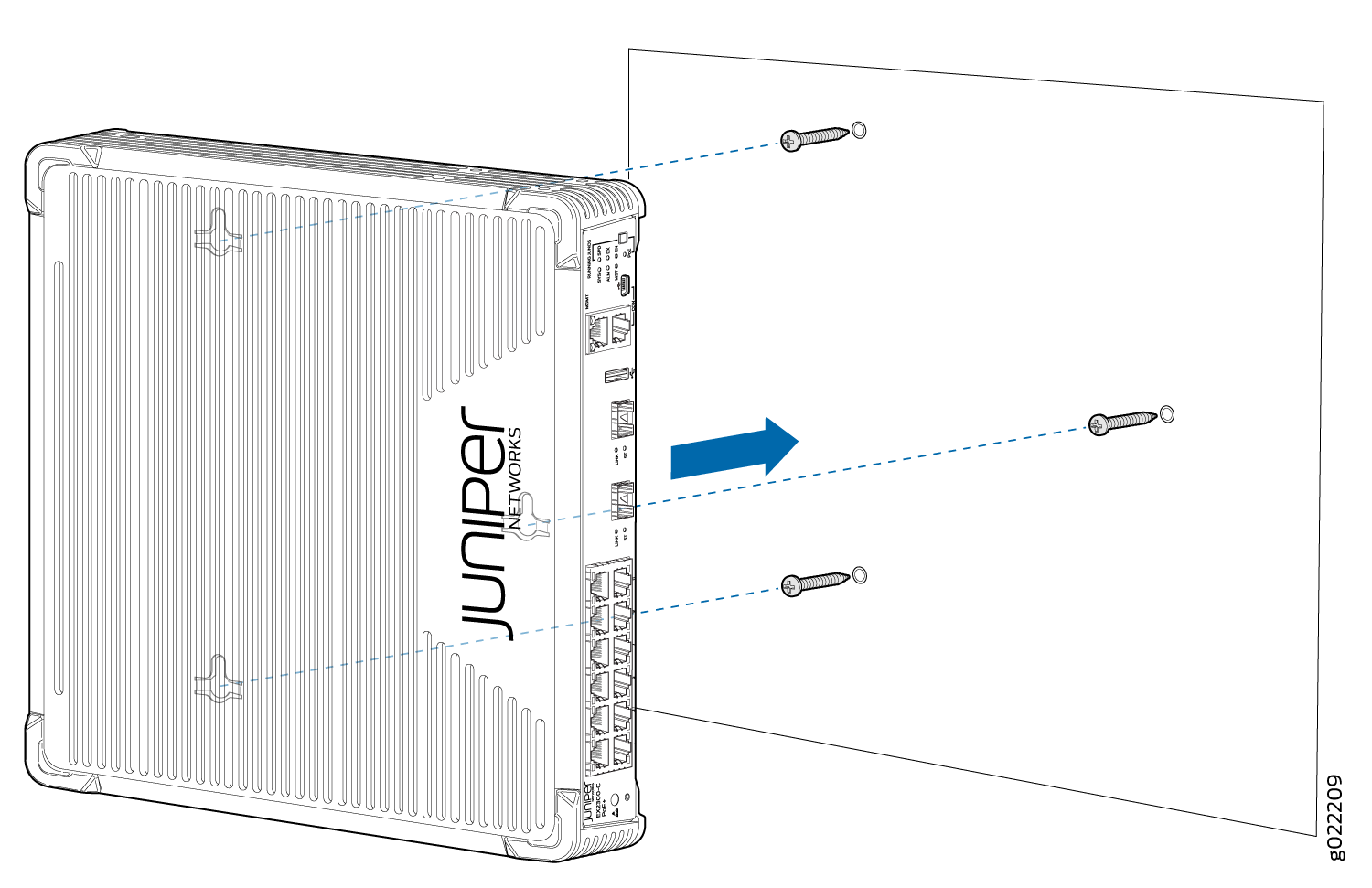

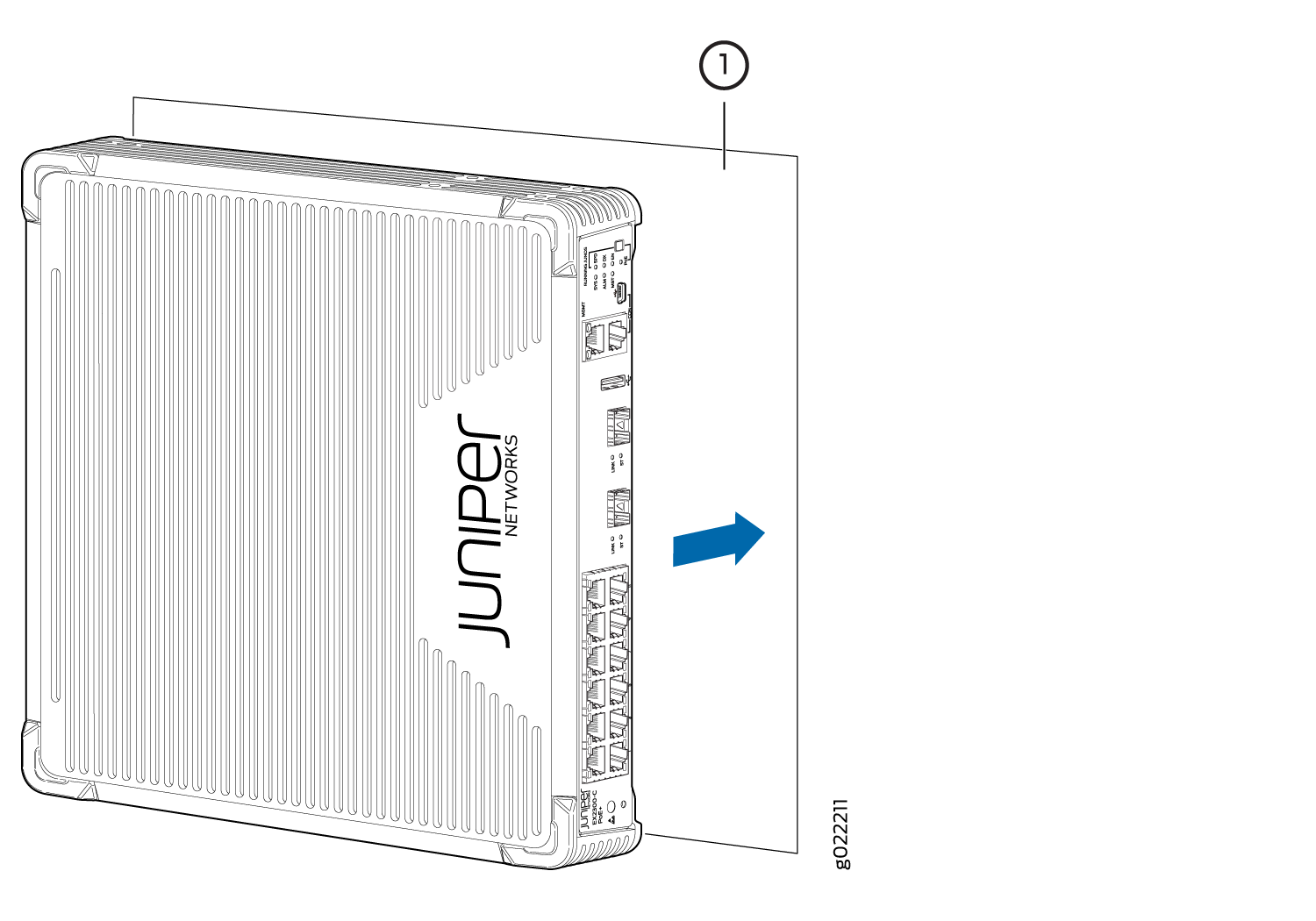

    図 15:EX2300-C スイッチの壁 Mounting an EX2300-C Switch on a Wallへの取り付け
  7. (オプション)オプションの標準ケーブル ロックをスイッチ側面のセキュリティ スロットに取り付けます。
    1. ケーブルをデスクまたはラックに固定し、ロックをロック解除された位置に設定します。
    2. シャーシのセキュリティ スロットにロックを挿入し、キーを使用してロックをロック位置に設定します。 図 16 を参照してください。
      図 16:セキュリティ スロットを使用した EX2300-C スイッチの保護 Securing the EX2300-C Switch by Using the Security Slot

EX2300 スイッチ(EX2300-C スイッチ、EX2300-24MP、EX2300-48MP モデルを除く)を壁に取り付ける

スイッチを壁に取り付ける前に、

次のパーツとツールが用意されていることを確認します。

  • 壁取り付けブラケット 2 個(壁取り付けキットに同梱)

  • 12 個の壁取り付けブラケット ねじ(壁取り付けキットに同梱)

  • 6 個の取り付けねじ(8~32 x 1.25 インチ、または M4 x 30 mm)(同梱なし)

  • ネジを壁スタッドに直接ねじ込まない場合、最大 34 kg(75 ポンド)をサポートするように評価された中空壁アンカー(提供なし)

  • プラス(+)ねじ回し、第 2 位

EX2300-C スイッチと EX2300-24MP および EX2300-48MP モデルを除く EX2300 スイッチを壁に取り付けるには、別途注文可能な壁取り付けキットを使用します。

スイッチを壁に取り付ける方法:

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。

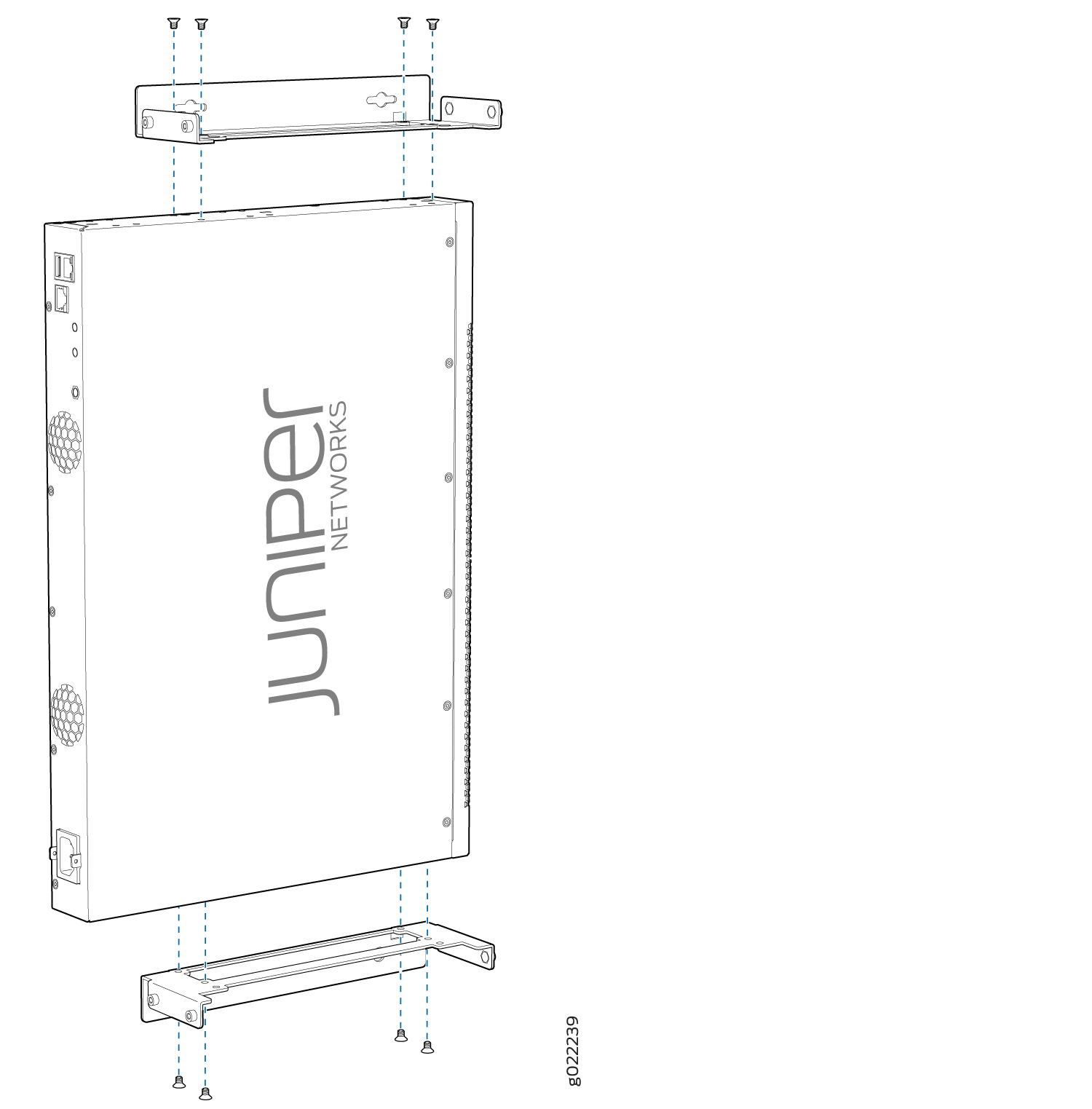

  2. 図 17 に示すように、4 個の壁取り付けブラケット ねじを使用して、壁取り付けブラケットをシャーシの側面に取り付けます。
    図 17:EX2300-24MP および EX2300-48MP モデルと EX2300-C スイッチを除く EX2300 スイッチへの壁取り付けブラケットの取り付け Attaching Wall-Mount Brackets to an EX2300 Switch Except the EX2300-24MP and EX2300-48MP Models and the EX2300-C Switch
  3. 図 18 に示すように、壁取り付けブラケット用の 4 個の取り付けねじを壁に取り付けます。
    メモ：

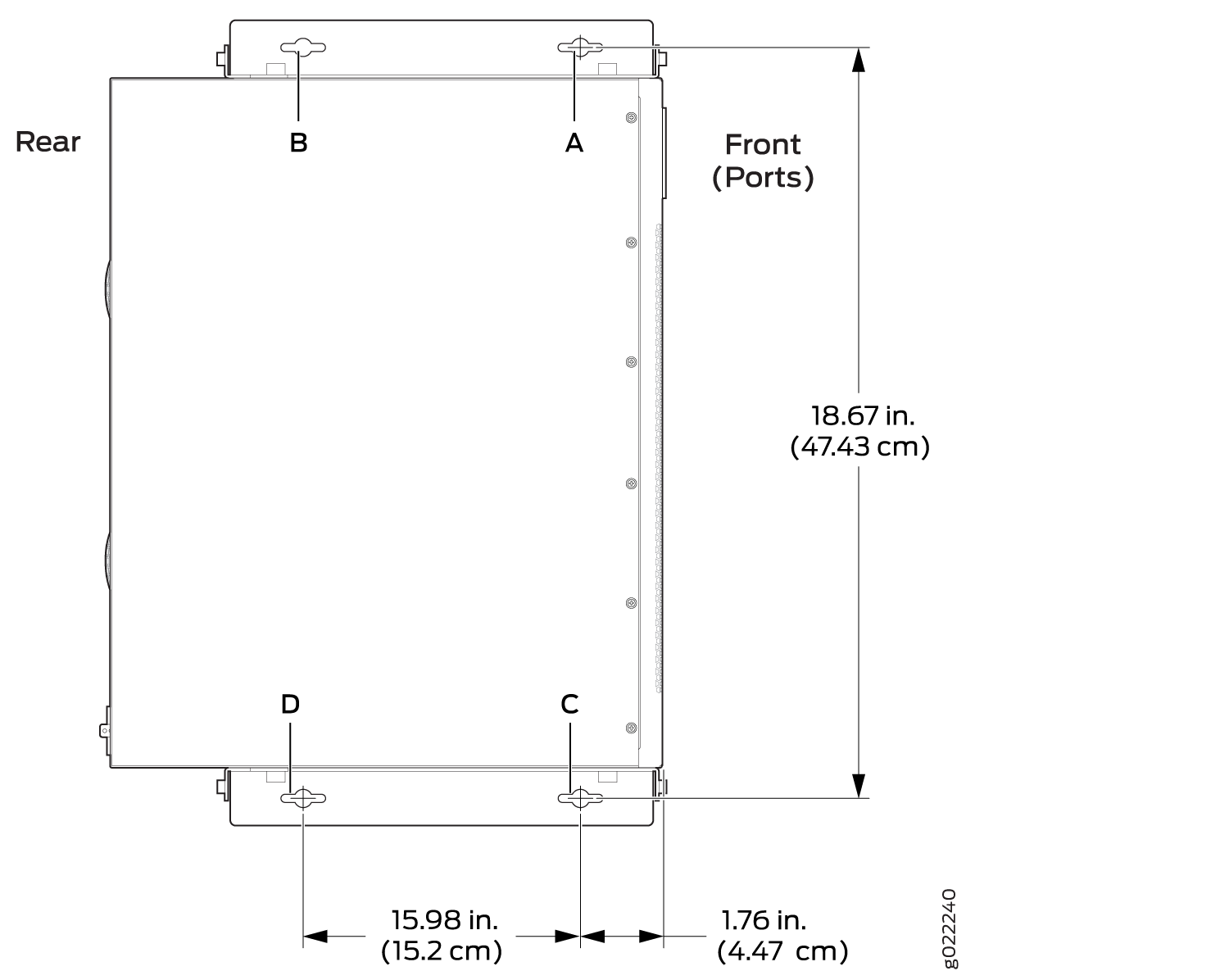

    図 18 は、スイッチが上から見たときの、24 個のポートと PoE 機能を備えた EX2300 スイッチを示しています。内部コンポーネントと上部カバーは表示されていません。スイッチを壁に取り付ける手順と取り付けねじの間隔は、24 個のポートを搭載した EX2300 スイッチでは PoE 機能の有無が同じですが、PoE 機能の有無に関するスイッチのシャーシの奥行きは異なります。
    メモ：

    ネジは部品のみで締め、約1/4を残します。(6 mm)ネジのヘッドと壁との間の距離。
    1. A の穴を開けて取り付けねじを取り付けます。
    2. 穴 B を 5.98 インチの距離でドリルで穴を開けます。(15.2 cm)、ねじ A から右に向けてレベル ライン上に取り付け、取り付けねじを取り付けます。
    3. 穴 C を 18.67 インチの距離でドリルで穴を開けます。(47.43 cm)、配管ラインをねじ A から下に下り、取り付けねじを取り付けます。
    4. 穴 D を 18.67 インチの距離でドリルします。(47.43 cm)配管ラインをねじ B から下り、取り付けねじを取り付けます。
      図 18:EX2300-24MP および EX2300-48MP モデルと EX2300-C スイッチを除く EX2300 スイッチを壁に取り付けるための取り付けねじの取り付け測定 Measurements for Installing Mounting Screws to Mount an EX2300 Switch Except the EX2300-24MP and EX2300-48MP Models and the EX2300-C Switch on a Wall
  4. スイッチの正面パネルが右側に面し、取り付けブラケットの穴が取り付けねじヘッドと一致するように、スイッチを壁に合わせます。
  5. 図 19 に示すように、取り付けねじが取り付けブラケットの穴のチャネルに押し込まれるように、スイッチ シャーシを左右にスライドさせます。
  6. 取り付けねじを締めます。
図 19:EX2300 スイッチ(EX2300-24MP および EX2300-48MP モデルを除く)と EX2300-C スイッチの壁 Mounting an EX2300 Switch Except the EX2300-24MP and EX2300-48MP Models and the EX2300-C Switch on a Wallへの取り付け

EX2300-Cスイッチをフェロus材料製の表面の上または下に取り付ける

スイッチを強誘電体材料製の表面の上または下に取り付ける前に、

次のパーツとツールが用意されていることを確認します。

  • マグネット取り付けキット(別売り)。キットには、自己粘着性のゴムパッド2個とマグネット取り付けシート1枚が含まれています。

  • 少なくとも2mmの強鉄材料から成る厚い平らな表面(提供されない)

  • (オプションで別売り)ケーブル ガード キット 1 個。このキットには、ケーブル ガードを EX2300-C スイッチに固定するためのケーブル ガードと 3 番号 8 プラス のプラス のねじが含まれています。

  • (オプションで別途注文が可能)スイッチのケーブルをセキュリティー スロットに接続し、デスクまたはラックをケーブル ロックを締めることでスイッチを盗難から守る 1 個の標準ケーブル ロック キット。キットには標準ケーブル ロックとそのキーが含まれています。

EX2300-C スイッチは、別に注文できるマグネット取り付けキットを使用して、強誘電体製の表面の上または下に取り付けることができます。

警告：

別途注文可能なマグネットマウント キットを使用して、EX2300-C スイッチを天井に取り付けないでください。
メモ：

EX2300-C スイッチの上部にある通気口を妨げないでください。通気口をブロックすると、スイッチ シャーシが過熱する可能性があります。

強誘電体材料で作られた表面の上または下にスイッチを取り付ける方法:

  1. スイッチを輸送用ダンボール箱から取り出します( EX2300 スイッチの開梱を参照)。
  2. シャーシを上下逆にします。
  3. (オプション)ケーブル接続を保護するためにケーブル ガードを取り付けます。
    1. 3 個の下のねじを使用して、シャーシの下部にケーブル ガードを取り付けます。
    2. ケーブルを挿入できるように、つまみねじを使用してケーブル ガードを締めたり緩めたりします。 図 20 を参照してください。
      図 20:EX2300-C スイッチへのケーブル ガードの取り付け Attaching a Cable Guard to an EX2300-C Switch
      1
      —

      ケーブル ガード
      2
      —

      つまみねじ
  4. マグネット取り付けキットに付属している自己粘着性ゴムパッドを、 図21に示すようにスイッチの底面に取り付けます。
    図 21:EX2300-C スイッチへのゴムパッドの取り付け Attaching Rubber Pads to an EX2300-C Switch
    1
    —

    自己粘着性のゴムパッド


  5. ランニング Junos ロゴが付いたマグネット取り付けシートの表面をゴムパッドに貼り付けます(図 22 を参照)。
    図 22:マグネット取り付けシートを EX2300-C スイッチ Attaching the Magnet Mount Sheet to an EX2300-C Switchに取り付ける
    1
    —

    マグネット取り付けシート


  6. スイッチを取り付けるフェロ面にマグネット取り付けシートを合わせてスイッチを取り付けます( 図 23 を参照)。
    図 23:EX2300-C スイッチを強誘電体材料製の表面上または表面下に取り付ける Mounting an EX2300-C Switch on or Under a Surface Made of Ferrous Material
    1
    —

    フェロus表面


  7. (オプション)標準的なケーブル ロックをスイッチのセキュリティ スロットに取り付けます。
    1. ケーブルをデスクまたはラックに固定し、鍵を使用してロックを解除します。
    2. シャーシのセキュリティ スロットにロックを挿入し、キーを使用してロックをロック位置に設定します。 図 24 を参照してください。
      図 24:セキュリティ スロットを使用した EX2300-C スイッチの保護 Securing the EX2300-C Switch by Using the Security Slot

EX2300 スイッチをラックまたはキャビネットの埋め込み位置に取り付ける

EX2300 スイッチ(EX2300-C スイッチ モデルを除く)をラックまたはキャビネットの 2 ポストまたは 4 ポストに取り付けることができます。そのため、スイッチはラック前面から 2 インチ引き込まれます。別売りの 4 ポスト ラックマウント キットに同梱されている 2 インチ凹部前面取り付けブラケットを使用して、スイッチを埋め込み位置に取り付けることができます。

スイッチを埋め込み位置に取り付けたい場合の理由は次のとおりです。

  • スイッチをキャビネットに取り付け、キャビネットのドアはスイッチが引き込まれていない限り完全に閉じません。

  • 取り付けるスイッチには、アップリンク ポートにトランシーバが取り付けられ、アップリンク ポートのトランシーバはスイッチの前面から突出しています。

4 ポストの引込み位置にスイッチを取 り付けるには、ラックまたはキャビネットの 4 ポストに EX2300 スイッチを取り付けるの手順に従います。スイッチを 2 ポストの埋め込み位置に取 り付けるには、「ラックまたはキャビネットの 2 つのポストに EX2300 スイッチを取り付ける」の指示に従います。
