Description de la distribution d’alimentation CC MX2010 (-48 V)
La plupart des sites distribuent l’alimentation CC par un conduit principal qui mène à des panneaux de distribution d’alimentation CC montés sur châssis, dont l’un peut être situé à proximité du rack abritant le routeur. Une paire de câbles (une entrée et une sortie) relie chaque jeu de goujons de bornes d’entrée PDM au panneau de distribution d’alimentation.
Les PSM peuvent être connectés à deux flux distincts provenant de sources différentes qui sont utilisés pour la redondance de l’alimentation. Il y a deux PDM situés dans les emplacements PDM0/Input0 et PDM1/Input1 qui sont capables de transporter sept à neuf flux chacun. Chaque alimentation est connectée d’une source à un PDM et alimente l’autre source au deuxième PDM du système d’alimentation en courant continu. Cette configuration équilibre la consommation d’énergie du système en utilisant la redondance des flux A/B couramment déployée.
Chaque système offre Nune redondance de +1 PSM ainsi qu’une Nredondance d’alimentation de +N . Si les deux alimentations CC sont disponibles, l’énergie de fonctionnement est puisée dans l’alimentation avec une tension plus élevée. Ces alimentations sont réglées par le commutateur DIP en mode d’entrée situé sur le PSM CC (voir la description du module d’alimentation CC MX2010 (-48 V)). Chaque jeu de câbles d’alimentation alimente un seul PSM CC et est capable de fournir une puissance de 2500 W si des alimentations de 80 A sont connectées. Si les flux qui se connectent à un PDM échouent dans une configuration redondante, l’autre flux commence à fournir la pleine puissance.

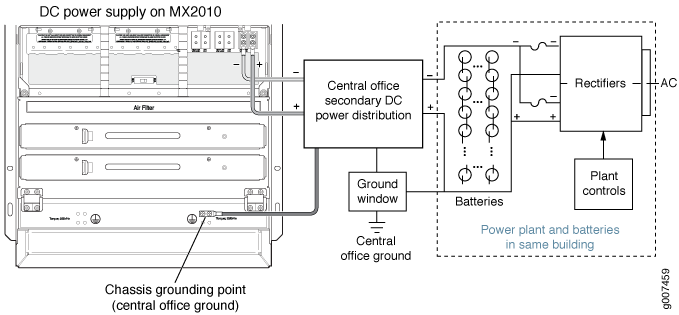

La Figure 1 illustre la disposition typique d’une source de câbles CC.
Tous les PSM CC d’un sous-système partagent la charge. Si une PSM tombe en panne dans une configuration redondante, les PSM restants alimentent les FRU. Jusqu’à neuf PSM peuvent être nécessaires pour alimenter un routeur entièrement configuré. Une partie de l’alimentation de chaque zone est réservée aux FRU critiques. Ces FRU permettent au système de fonctionner même en cas de panne d’alimentation dans une zone entière.
Vous devez vous assurer que les connexions d’alimentation maintiennent la polarité appropriée. Les câbles de la source d’alimentation peuvent être étiquetés (+) et (-) pour indiquer leur polarité. Il n’existe pas de code couleur standard pour les câbles d’alimentation en courant continu. Le code couleur utilisé par la source d’alimentation CC externe de votre site détermine le code couleur des fils sur les câbles d’alimentation qui se fixent aux bornes de chaque PDM.
Pour les connexions de câblage sur site, utilisez uniquement des conducteurs en cuivre.
Les cordons et câbles d’alimentation ne doivent pas bloquer l’accès aux composants de l’appareil ou se draper là où les personnes pourraient trébucher dessus.
