Présentation du système EX4400
Découvrez les principales fonctionnalités et avantages, les modèles et les spécifications, ainsi que les FRU et les modules d’extension des commutateurs EX4400.
Commutateur Ethernet EX4400
La gamme de commutateurs EX4400 de Juniper Networks® est une famille de commutateurs d’accès sécurisés et prêts pour le cloud, adaptés aux réseaux des filiales, des campus et des datacenters d’entreprise. Les commutateurs EX4400 offrent une base matérielle solide avec la meilleure sécurité de sa catégorie, combinée à la simplicité du cloud et à la puissance de Mist AI. Vous pouvez utiliser Juniper Mist Wired Assurance pour intégrer, configurer et gérer l’EX4400 depuis le cloud avec un minimum d’effort. Vous pouvez également gérer les commutateurs EX4400 à l’aide de la CLI ou de J-Web.
Voici les principales caractéristiques matérielles des commutateurs EX4400 :
-
Processeur x86 quatre cœurs, mémoire DDR4 de 4 Go avec prise en charge du code de correction d’erreur (ECC) et stockage eMMC de 20 Go
-
Les modèles PoE (EX4400-24P, EX4400-24MP, EX4400-48P, EX4400-48MP, EX4400-48XP et EX4400-48MXP) prennent en charge IEEE 802.3bt Power over Ethernet (PoE-bt), Fast Power over Ethernet (PoE) et Perpetual PoE
-
Blocs d’alimentation CA ou CC échangeables à chaud. Les commutateurs EX4400 sont livrés avec une seule alimentation CA ou CC. Commandez un bloc d’alimentation supplémentaire et un cordon d’alimentation séparément si vous avez besoin d’une redondance 1+1. Pour plus d’informations sur le système d’alimentation EX4400, reportez-vous à la section Système d’alimentation EX4400
-
Deux plateaux de ventilation remplaçables à chaud qui fournissent une circulation d’air d’avant en arrière ou d’arrière en avant. Pour plus d’informations sur le système de refroidissement et le flux d’air dans un commutateur EX4400, voir Système de refroidissement et flux d’air dans un commutateur EX4400
-
Un emplacement pour installer un module d’extension en option. Voir Modules d’extension dans les commutateurs EX4400 pour plus de détails
Pour plus d’informations sur les fonctionnalités logicielles prises en charge sur l’EX4400, reportez-vous à l’Explorateur de fonctionnalités.
|
|
|
|
Avantages du commutateur EX4400
Préparation au cloud : les commutateurs EX4400 sont nos premiers commutateurs prêts pour le cloud. Vous pouvez déployer les commutateurs et les gérer à l’aide de Juniper Mist.
Prise en charge de Virtual Chassis : les commutateurs EX4400 prennent en charge la technologie Virtual Chassis. Vous pouvez interconnecter jusqu’à 10 commutateurs EX4400 pour former un Virtual Chassis.
Prise en charge de la canalisation : vous pouvez canaliser les ports QSFP28 sur le commutateur EX4400 et augmenter le nombre d’interfaces.
Prise en charge des architectures MACsec et EVPN-VXLAN : les commutateurs EX4400 prennent en charge IEEE 802.1AE MACsec (Media Access Control Security) et EVPN-VXLAN. La prise en charge de MACsec et d’EVPN-VXLAN garantit la confidentialité, l’intégrité et l’authentification de l’origine des données de la couche liaison pour aider à sécuriser les déploiements dans les déploiements multicloud d’entreprise. Sur les commutateurs EX4400, la capacité de chiffrement MACsec AES-256 est prise en charge sur tous les ports réseau RJ-45, SFP et SFP+. MACsec AES-256 est pris en charge sur les ports SFP28 des modules d’extension 25GbE (EX4400-EM-4Y) et QSFP28 des modules d’extension 100GbE (EX4400-EM-1C). L’EX4400-24X prend également en charge MACsec AES-256 sur les ports 100 GbE natifs du panneau avant.
Prise en charge de la norme IEEE 802.3bt Power over Ethernet (PoE-bt) : les ports RJ-45 des commutateurs EX4400-24P, EX4400-24MP, EX4400-48P, EX4400-48MP, EX4400-48XP et EX4400-48MXP prennent en charge IEEE 802.3bt (PoE-bt), fournissant une puissance allant jusqu’à 90 W par port. Ces ports prennent également en charge le PoE rapide et le PoE perpétuel.
Prise en charge des budgets PoE élevés : les modèles de commutateurs EX4400-48XP et EX4400-48MXP prennent en charge des alimentations CA de 2 000 W et peuvent fournir un budget PoE allant jusqu’à 3 600 W lorsqu’ils sont équipés de deux blocs d’alimentation CA. Les modèles de rechange correspondants, EX4400-48XP-S et EX4400-48MXP-S, prennent en charge des alimentations CC de 2000 W et peuvent également fournir jusqu’à 3600 W de PoE avec deux blocs d’alimentation CC.
Les modèles EX4400-48P, EX4400-24P, EX4400-24MP et EX4400-48MP prennent en charge des budgets PoE allant jusqu’à 2200 W lorsqu’ils sont alimentés par des alimentations CA de 1600 W.
Des modèles de rechange supplémentaires : EX4400-48P-S, EX4400-24P-S, EX4400-24MP-S et EX4400-48MP-S prennent également en charge le bloc d’alimentation CC de 2 000 W et offrent des budgets PoE allant jusqu’à 2 200 W lorsqu’ils sont alimentés par deux blocs d’alimentation CC.
Solution compacte : le commutateur EX4400 est un équipement modulaire à unité de rack unique (1-U), idéal pour les armoires de câblage et les commutateurs d’accès encombrés. Le commutateur assure la fiabilité des systèmes modulaires de niveau opérateur avec la rentabilité et la flexibilité des plates-formes empilables.
Haute disponibilité : les commutateurs EX4400 assurent la haute disponibilité grâce à des blocs d’alimentation et des ventilateurs redondants, à une commutation GRES (Graceful Moteur de routage), à un pontage ininterrompu (NSB) et à un routage actif ininterrompu (NSR) lorsqu’ils sont déployés dans une configuration Virtual Chassis.
Modèles de commutateurs EX4400
La gamme de commutateurs EX4400 se compose de modèles PoE et non PoE et de modèles de ports multi-gigabit. Ces commutateurs fonctionnent sur courant alternatif ou continu et prennent en charge un flux d’air d’arrière en avant ou d’avant en arrière. Le Tableau 2 présente un récapitulatif des modèles de commutateurs EX4400. Cliquez sur chaque lien dans le tableau pour trouver plus d’informations sur le modèle.
| Modèles non-PoE Modèles | PoE | Modèles multigigabit |
|---|---|---|
| EX4400-24T | EX4400-24P | EX4400-24MP |
| EX4400-24X | EX4400-48P | EX4400-48MP |
| EX4400-48T | Commutateur EX4400-48XP | Commutateur EX4400-48MXP |
| EX4400-48F |
Virtual Chassis
Vous pouvez utiliser les quatre ports QSFP28 (Small Form-Factor Pluggable 28) pour interconnecter un maximum de 10 commutateurs EX4400 afin de former un Virtual Chassis. Sur les modèles de commutateurs EX4400, à l’exception du EX4400-24X, les ports QSFP28 se trouvent sur le panneau arrière. Sur le modèle EX4400-24X, les ports QSFP28 se trouvent sur le panneau avant.
Sur les modèles de commutateurs EX4400, à l’exception de l’EX4400-24X, les ports QSFP28 sont configurés en tant que ports Virtual Chassis (VCP) par défaut. Chacun des deux ports QSFP28 fonctionne comme deux interfaces logiques VCP de 50 Gbit/s. Sur le modèle EX4400-24X, vous pouvez configurer les ports QSFP28 en tant que VCP à l’aide de la request virtual-chassis mode hgoe commande CLI.
Vous pouvez utiliser les commutateurs interconnectés comme un seul appareil logique avec une seule adresse IP. Pour plus d’informations sur Virtual Chassis, reportez-vous à la section Présentation de EX Series Virtual Chassis.
Vous pouvez configurer les ports QSFP28 en tant que ports réseau et les utiliser en tant que ports réseau 100 GbE ou ports de liaison montante à l’aide des émetteurs-récepteurs QSFP28 et de la commande request virtual-chassis mode CLI .
Unités remplaçables sur site dans les commutateurs EX4400
Les unités remplaçables sur site (FRU) sont des composants que vous pouvez remplacer sur votre site. Les FRU des commutateurs EX4400 sont amovibles et insérables à chaud : vous pouvez les retirer et les remplacer sans mettre l’interrupteur hors tension ni interrompre ses fonctions. Voici les FRU des commutateurs EX4400 :
-
Alimentations
-
Modules de ventilation
-
Modules d’extension
-
Émetteurs-récepteurs
Si vous disposez d’un contrat de service Juniper J-Care, enregistrez tout ajout, modification ou mise à niveau de composants matériels sur https://www.juniper.net/customers/support/tools/updateinstallbase/. Le non-respect de cette consigne peut entraîner des retards importants si vous avez besoin de pièces de rechange. Cette remarque ne s’applique pas si vous remplacez des composants existants par le même type de composant.
Modules d’extension des commutateurs EX4400
Les commutateurs EX4400 disposent d’un emplacement pour installer un module d’extension en option. Les modules d’extension sont des unités remplaçables sur site (FRU) insérables et amovibles à chaud : vous pouvez les retirer et les remplacer sans mettre l’interrupteur hors tension ni interrompre ses fonctions.
Le module d’extension doit être mis hors tension/mis hors ligne avant de le retirer du châssis. Permet request chassis pic offline fpc-slot X pic-slot 2 de mettre hors ligne le module d’extension. Permet request chassis pic online fpc-slot X pic-slot 2 de mettre en ligne le module d’extension.
Vous pouvez installer un module d’extension horizontalement dans l’emplacement prévu à cet effet sur le panneau avant du commutateur. Vous pouvez utiliser les ports du module d’extension pour connecter le commutateur à d’autres appareils. En installant un module d’extension, vous ajoutez des ports supplémentaires à votre commutateur, augmentant ainsi la densité de ports du commutateur.
Le Tableau 3 présente les modules d’extension pris en charge sur les commutateurs EX4400, leurs descriptions et la première version de Junos OS prise en charge par les modules d’extension.
| Module d’extension |
Description |
Première version de Junos OS |
||||
|---|---|---|---|---|---|---|
| 1 module d’extension QSFP28 100 GbE (numéro de modèle : EX4400-EM-1C) |
Le module d’extension 1x100GbE QSFP28 prend en charge la sécurité MACsec (Media Access Control Security) avec chiffrement AES-256. Vous pouvez installer un émetteur-récepteur QSFP+ 40GbE ou un émetteur-récepteur QSFP28 100GbE dans le module d’extension. Vous pouvez canaliser le port du module d’extension pour prendre en charge des vitesses de 10 Gbit/s et 25 Gbit/s en connectant un câble breakout et en utilisant la configuration CLI.

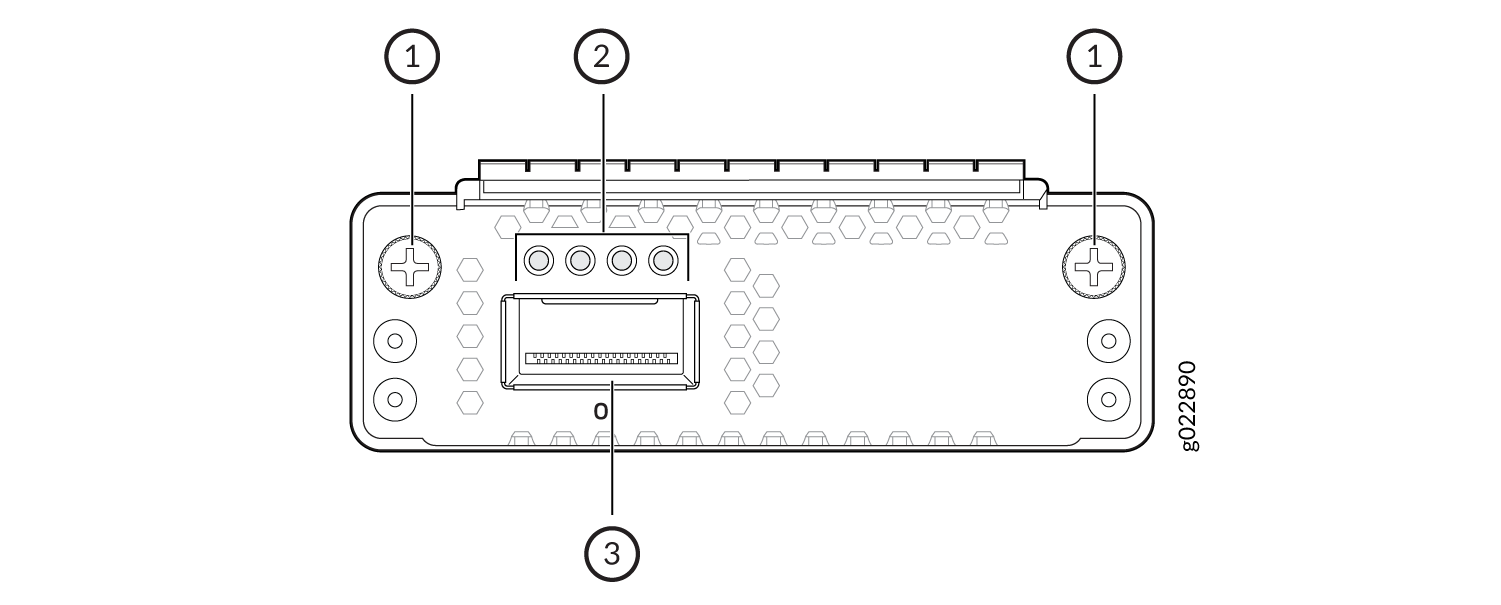

Figure 1 : module d’extension QSFP28 100 GbE pour commutateurs
 EX4400
|
23.1R1
Note:
Les commutateurs EX4400, à l’exception de l’EX4400-24X, nécessitent l’installation du micrologiciel System CPLD 1.0 ou version ultérieure pour prendre en charge le module d’extension 1 x 100 GbE QSFP28. Les commutateurs EX4400-24X nécessitent l’installation du micrologiciel System CPLD 0.6 ou une version ultérieure pour prendre en charge le module d’extension QSFP28 100 GbE. Reportez-vous aux sections Installation et mise à niveau du micrologiciel et Aucun titre de lien pour connaître les étapes de mise à niveau du micrologiciel. |
||||
| Module d’extension SFP+ 4x10GbE (numéro de modèle : EX4400-EM-4S) |
Vous pouvez installer jusqu’à quatre émetteurs-récepteurs SFP 1 GbE ou SFP+ 10 GbE dans le module d’extension 4 x 10 GbE SFP+. N’installez pas les émetteurs-récepteurs SFP et SFP+ dans le module d’extension en même temps.
Figure 2 : module d’extension 4 x 10 GbE SFP+ pour commutateurs
 EX4400
|
21.1R1 |
||||
| Module d’extension SFP28 4x25GbE (numéro de modèle : EX4400-EM-4Y) |
Le module d’extension SFP28 4x25GbE prend en charge la sécurité MACsec (Media Access Control Security) avec chiffrement AES-256. Vous pouvez installer jusqu’à quatre émetteurs-récepteurs SFP 1 GbE, quatre émetteurs-récepteurs SFP+ 10 GbE ou quatre émetteurs-récepteurs SFP28 25 GbE dans le module d’extension. N’installez pas différents types d’émetteurs-récepteurs en même temps dans le module d’extension.
Figure 3 : module d’extension SFP28 4 x 25 GbE pour commutateurs
 EX4400
|
21.1R1 |
À partir de Junos OS version 24.2R1-S1, tous les modules d’extension sont pris en charge sur les modèles EX4400-48XP et EX4400-48MXP.
Les modules d’extension et les émetteurs-récepteurs ne font pas partie de la configuration d’expédition. Vous devez les commander séparément.
Lorsque vous installez un module d’extension dans le commutateur ou que vous remplacez un module d’extension par un autre module d’extension, le commutateur détecte le module d’extension. La sortie de la show chassis pic fpc-slot slot number pic-slot slot number commande affiche la vitesse de fonctionnement des modules d’extension. Vous devez configurer le module d’extension pour qu’il fonctionne à la vitesse de l’émetteur-récepteur que vous prévoyez d’installer dans le module d’extension. Le commutateur détecte l’émetteur-récepteur que vous installez dans le port du module d’extension et affiche les détails de l’émetteur-récepteur dans la sortie de la show chassis hardware commande.
Le module d’extension 1x100GbE QSFP28 fonctionne en mode 100 gigabit par défaut. Il fonctionne en mode 40 Gigabit si vous insérez un émetteur-récepteur QSFP+ 40 GbE. Lorsque le module d’extension fonctionne en mode 100 Gigabit, vous pouvez canaliser le port et le configurer pour qu’il fonctionne en mode 25 Gigabit à l’aide de la set chassis fpc 0 pic-slot 2 port 0 channel-speed 25g commande et d’un câble breakout 4 x 25 GbE. Lorsque le module d’extension fonctionne en mode 40 Gigabit, vous pouvez canaliser le port et le configurer pour qu’il fonctionne en mode 10 Gigabit à l’aide de la set chassis fpc 0 pic-slot 2 port 0 channel-speed 10g commande et d’un câble breakout 4 x 10 GbE.
Le module d’extension SFP+ 4x25GbE fonctionne en mode 25 Gigabit par défaut. Vous pouvez configurer tous les ports du module d’extension pour qu’ils fonctionnent en mode 10 gigabits à l’aide de la set chassis fpc 0 pic-slot 2 port 0 speed 10g commande. Vous pouvez configurer tous les ports du module d’extension pour qu’ils fonctionnent en mode 1 gigabit à l’aide de la set chassis fpc X pic 2 port 0 speed 1G commande. Vous pouvez revenir au mode 25 Gigabits à l’aide de la set chassis fpc 0 pic-slot 2 port 0 speed 25g commande ou de la delete chassis fpc 0 pic-slot 2 port 0 speed 10g commande. Tous les ports du module d’extension peuvent fonctionner dans le même mode uniquement.
Le module d’extension SFP+ 4x10GbE fonctionne en mode 10 Gigabit par défaut. Vous pouvez configurer tous les ports du module d’extension pour qu’ils fonctionnent en mode 1 gigabit à l’aide de la set chassis fpc 0 pic-slot 2 port 0 speed 1g commande. Vous pouvez revenir au mode 10 gigabits à l’aide de la set chassis fpc 0 pic-slot 2 port 0 speed 10g commande ou de la delete chassis fpc 0 pic-slot 2 port 0 speed 1g commande. Tous les ports du module d’extension peuvent fonctionner dans le même mode uniquement.
Chaque port des modules d’extension dispose d’une paire de LED qui indiquent l’activité de la liaison et l’état du port. Pour plus de détails sur les voyants, reportez-vous à la section Voyants des ports réseau RJ-45, SFP et SFP+, des ports QSFP28 et des ports du module d’extension sur les commutateurs EX4400.
Options de montage pour les commutateurs EX4400
Vous pouvez monter les commutateurs EX4400 sur un rack à deux ou quatre montants, sur un bureau ou une surface plane, ou sur un mur. Le pack de commutateurs EX4400 comprend les supports pour l’installer sur un rack à deux montants et les pieds en caoutchouc nécessaires pour l’installer sur le bureau ou sur une surface plane. Le Tableau 4 décrit les kits de montage disponibles pour les commutateurs EX4400.
| Description du numéro de modèle | |
|---|---|
| EX-RMK | Supports de montage pour installer le commutateur EX4400 sur un rack à deux montants ou sur deux poteaux d’un 19 pouces. Rack à quatre montants. Ce kit de montage est fourni dans le cadre de l’ensemble de commutateurs. |
| EX-4PST-RMK | Kit de montage en rack réglable à 4 montants pour installer le commutateur EX4400 sur un 19 pouces. Rack à quatre montants. Vous devez commander ce kit de montage séparément. |
| EX-WMK | Kit de montage mural pour installer l’interrupteur EX4400 sur un mur. Vous devez commander ce kit de montage séparément. |
