QFX10000 AC 电源系统

QFX10000-PWR-AC 电源

QFX10000-PWR-AC 电源说明

QFX10000-PWR-AC 电源是 2700 W、可热插入、可热卸下、现场可更换部件 (FRU)。在机箱后部标记为 PSU 0 QFX10008 PSU  5(从上至下)的插槽中,您最多可以在一个机箱中安装六个电源。在QFX10016中,您最多可以在标记为 PSU 0 到 PSU 9 的插槽中安装 10 个电源。电源安装在任何可用电源插槽中。

AC 电源支持 200–240 VAC。每个 AC 电源在面板上都有两个独立的 16 A 额定值 AC 入口。输出为 12 VDC;输出功率为 2700 W。

警告:

交换机是安装在受限访问位置的可插拔 A 类设备。机箱上具有单独的保护性接地端子,必须永久接地,以将机箱充分接地,并保护操作员免遭电气危险。

谨慎:

开始安装交换机之前,请确保持证电工将合适的接地片连接到您提供接地电缆。如果接地电缆与接地片没有正确连接,可能会损坏交换机。

注意:

所有基本QFX10008交换机均随附了三个电源;路由器的基本QFX10016配置随附了五个电源。盖板安装在其余电源插槽上。可根据需要为基本配置交换机添加更多电源。要计算特定系统所需的额外电源数量,请参阅 计算特定系统的功率要求 QFX10008 和计算电源 的QFX10016。有关不同交换机配置的详细信息,请参阅 QFX10008和升级选项以及 QFX10016 和配置

每个 QFX10000-PWR-AC 电源重约 6.8 lb (3.08 kg),在面板上具有 2 个独立的 16 A 额定值 AC 入口。尽管每个入口都提供充足的输入功率以提供完整输出,但始终连接到专用 AC 供电设备以提供冗余。每次只有一个供电设备在运行。

QFX10000模块化交换机采用自动传输交换机 (ATS) 技术。系统提供 2n 电源冗余和 n+1 电源冗余,因此使用的电源数量比 2n 配置少。如果一个电源发生故障,ATS 会将电源切换至备用电源。

注意:

为实现冗余,请始终从每个电源插入两根电源线:

  • INP1 转换为 UPS

  • INP2 集成到公共电源中

每个 QFX10000-PWR-AC 电源都有一个电源开关,其上 (|) 和关闭 (O)、一个风扇,以及面板上四个指示电源状态的 LED。参见 图 1

图 1:QFX10000-PWR-AC 电源 QFX10000-PWR-AC Power Supply

每个 QFX10000-PWR-AC 电源都随附了两个电源线固定器,以将电源线固定到位。参见 图 2。每个电源线固定器都有一个夹子和一个调整螺母。夹子的末端勾入面板上 AC 设备入口每侧的托架孔内。调整螺母将电源线固定在正确的位置。有关安装电源线固定器的说明,请参阅 将 AC 电源连接到 QFX 模块化机箱

图 2:QFX10000-PWR-AC 电源的电源线固定器 Power Cord Retainer for a QFX10000-PWR-AC Power Supply

每个电源都连接到交换机中的电源导轨。电源导轨将电源提供的输出电力分配至不同的交换机组件。每个 AC 电源都为交换机中所有组件供电。

每个电源都有自己的风扇,并且由自己的内部冷却系统来冷却。机箱后部排出热废气。

QFX10000-PWR-AC 电源规格

表 1 列出了模块化机箱中使用的 AC QFX10000规格。

表 1:QFX10000-PWR-AC 电源的电源规格

项目

规格

AC 输入电压

工作范围:200–240 VAC

AC 输入线路频率

50–60 Hz

额定 AC 输入电流

16 A

AC 输出功率

2700 W

表 2 显示了 QFX10000-PWR-AC 电源的物理规格。

表 2: QFX10000-PWR-AC 电源的物理规格

规范

价值

高度

8.89 厘米(3.5 英寸)

宽度

3.6 英寸 (9.14 厘米)

深度

14.4 英寸 (6.53 厘米)

重量

6.8 磅(3.08 千 克)

JNP10K-PWR-AC2 电源

JNP10K-PWR-AC2 电源是一种高容量高压线路型号,旨在支持低功率或高功率模式下的 AC 或 DC 系统。电源采用 AC 输入,提供 12.3 VDC、5000 W(带单供电电源)和 5500 W(双供电)DC 输出。对于 AC 系统,工作输入电压为 180 到 305 VAC;对于 DC 系统,工作输入电压为 190 到 410 VDC。

供电设备的数量以及电源提供高输出 (30-A) 还是低输出 (20-A) 电源的配置使用电源面板上的一组双内联包 (DIP) 开关进行配置。如果机箱中的一个电源设置为低功耗,机箱的功率预算将降低至低功耗,而不管其 DIP 交换机设置或输出结果CLI。此设计可在仅提供 20-A 和连接设备断路器的设施中意外将电源设置为 30-A。建议不要将 DIP 交换机设置混合到系统中。请参阅 表 3

JNP10K-PWR-AC2 支持标准电源架,但与大多数其他型号相比,JNP10K-PWR-AC2 更长,在完全插入机箱时伸出托架。请参阅 图 3 ,了解 dip 开关的设置。

图 3:JNP10K-PWR-AC2 与 QFX10000-PWR-AC 电源的比较 Comparision of the JNP10K-PWR-AC2 to the QFX10000-PWR-AC Power Supply
警告:

极高的烧焦危险 – 请勿处理在机箱中运行的 HVAC 或 HVDC 电源,如果没有热保护手套,如焊接手手套。JNP10K-PWR-AC2 在运行条件下温度范围为 158°F (70°C) 到 176°F (80°C)。

警告:

交换机是安装在受限访问位置的可插拔 A 类设备。机箱上具有单独的保护性接地端子,必须永久接地,以将机箱充分接地,并保护操作员免遭电气危险。

谨慎:

开始安装交换机之前,请确保持证电工将合适的接地片连接到您提供接地电缆。如果接地电缆与接地片没有正确连接,可能会损坏设备。

谨慎:

在建筑物安装和系统中使用额定为 25 A 的 2 极断路器,或者根据当地电气规范使用。

表 3:JNP10K-PWR-AC2 电源的电源输入和输出电压

INP0(交换机 1)

INP1(交换机 2)

H/L(高输入 30 A/低输入 20A)

输出功率

打开 (30 A)

5500 W

关闭 (20 A)

3000 W

关闭

打开 (30 A)

5000 W

关闭

打开 (30 A)

5000 W

关闭

关闭 (20 A)

2700 W

关闭

关闭 (20 A)

2700 W

谨慎:

在接通系统电源之前,将 JNP10K-PWR-AC2 电源的两个输入供电电源连接到 AC 电源非常重要。

JNP10K-PWR-AC2 要求增强型电源总线以全功率运行。可以使用标准总线,但是用于电源管理软件的功率预算时可用功率为 3000 W。要确定系统具有标准电源总线还是增强型电源总线,请参阅 QFX10000 Status 面板

JNP10K-PWR-AC2 电源规格

JNP10K-PWR-AC2 电源支持 AC、HVAC 和 HVDC。

表 4 列出了 JNP10K-PWR-AC 电源的电源规格。

表 4:JNP10K-PWR-AC2 电源的电源规格

项目

规格

AC 输入电压

180–305 VAC

DC 输入电压

190–410  VDC

输入电流额定值

28.5 A

DC 输出功率

12.3 V、5500 W(双供电)和 5000 W(带单供电)

表 5 显示了 JNP10K-PWR-AC2 电源的物理规格。

表 5:JNP10K-PWR-AC2 电源的物理规格

规范

价值

高度

8.89 厘米(3.5 英寸)

宽度

3.6 英寸 (9.14 厘米)

深度

15.1 英寸 (38.35 厘米)

重量

11.4 磅(5.17 千 克)

QFX10000电缆规格

大多数场地通过管道配电,管道通向框架固定配电面板,其中一个配电面板可位于用于安装交换机的机架的顶部。AC 电源线将每个电源连接到配电面板。

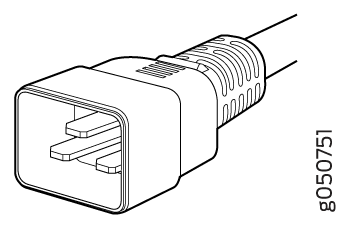

每根可分离式 AC 电源线都有 8 英尺(大约 2.5 米)长。设备电源线的耦合器端插入 AC 电源面板上的 AC 设备入口。耦合器类型为国际电工委员会 (IEC) 标准 60320 中所述的 C19。电源线的插头端适合您地理位置的标准电源插座。

注意:

在北美,AC 电源线的长度不得超过 15 英尺(约为 4.5 米),以符合国家电气法规 (NEC) 第 400-8 (NFPA 75,5-2.2) 和 210-52 部分,以及加拿大电气法规 (CEC) 第 4-010(3) 部分。交换机上运至北美和加拿大的电源线符合标准要求。

QFX10000交流、高压交流电 (HVAC) 和高压直流电流 (HVDC) 都有特定的电源线要求。使用以下部分根据您的电源型号和任何模式设置确定电缆要求:

QFX10000-PWR-AC 电源电缆规格

表 6 列出了各个国家和地区QFX10000 PWR-AC 的 AC 电源线规格。

表 6: QFX10000-PWR-AC 电源的 AC 电源线规格

国家/地区

电气规格

插头标准

瞻博网络型号

图形

阿根廷

250 VAC,16 A,50 Hz

IRAM 类型 注册机关/3/20

CBL-EX-PWR-C19-AR

澳大利亚

250 VAC,15 A,50 Hz

AS/NZS 3112 SAA/3/15 型

CBL-EX-PWR-C19-AU

巴西

250 VAC,16 A,50 Hz

NBR 14136:2002 类型 BR/3/20

CBL-EX-PWR-C19-BR

中国

250 VAC,16 A,50 Hz

GB 1002 类型 主参考时钟/3/16

CBL-EX-PWR-C19-CH

欧洲(意大利、瑞士和英国除外)

250 VAC,16 A,50 Hz

CEE (7) VII VIIG 型

CBL-EX-PWR-C19-EU

印度

250 AC,16 A,50 Hz

SABS 164/1:1992 ZA/3 型

CBL-EX-PWR-C19-SA

以色列

250 AC,16 A,50 Hz

SI 32/1971 IL/3 型

CBL-EX-PWR-C19-IL

意大利

250 VAC,16 A,50 Hz

CEI 23-16 I/3/16 型

CBL-EX-PWR-C19-IT

日本

250 VAC,16 A,60 Hz

NEMA 6–20 N6/20 型

CBL-EX-PWR-C19-JP(默认)

250 VAC,16 A,60 Hz

NEMA L6–20P 类型 NEMA Locking

CBL-EX-PWR-C19-JPL

韩国

250 VAC,16 A,50 Hz

CEE (7) VII VIIG 型

CBL-EX-PWR-C19-KR

北美

250 VAC,16 A,60 Hz

NEMA 6–20 N6/20 型

CBL-EX-PWR-C19-US(默认)

250 VAC,16 A,60 Hz

NEMA L6–20P 类型 NEMA Locking

CBL-EX-PWR-C19-USL

南非

250 VAC,16 A,50 Hz

SABS 164/1:1992 ZA/3 型

CBL-EX-PWR-C19-SA

瑞士

250 VAC,16 A,50 Hz

SEV 5934/2 23G 型

CBL-EX-PWR-C19-SZ

英国

250 VAC,13 A,50 Hz

BS 1363/A 类型 BS89/13

CBL-EX-PWR-C19-UK

全球(日本除外)

250 VAC,16 A,50 Hz

EN 60320-2-2/1

CBL-EX-PWR-C19-C20

JNP10K-PWR-AC2 电源电缆规格

JNP10K-PWR-AC2 电源以两种模式运行:

  • 输出为 5500 W 的 30-A 输入

    30-A 输入的 JNP10K-PWR-AC2 电源电缆规格显示 30-A 输入的电缆和连接器。

  • 输出为 3000 W 的 20-A 输入

    表 7 显示了适用于 20-A 输入的电缆。

警告:

如果连接到 30-A 输入,请勿使用 20-A 电缆运行 JNP10K-PWR-AC2 电源。

表 7: 20-A 输入的 JNP10K-PWR-AC2 电源电缆规格

现场

电源线集额定值

插头标准

备用瞻博网络型号

图形

阿根廷

16 A,250 VAC

IRAM 2073 类型 注册机关/3

CBL-JNP-SG4-AR

澳大利亚和新西兰

15 A,250  VAC

AS/NZS 4417

CBL-JNP-SG4-AU

巴西

16 A,250 VAC

NBR 14136 BR/3 型

CBL-JNP-SG4-BR

中国

16 A,250 VAC

GB2099

CBL-JNP-SG4-CH

欧洲(意大利、瑞士和英国除外)

20 A,250 VAC

IEC 316P6W

CG_CBL-APP-400-02

英国

13 A,250 VAC,

BS1363

CBL-JNP-SG4-UK

印度

16 A,250 VAC

SANS 164/1

CBL-JNP-SG4-SA

以色列

16 A、注册机关、250 VAC

SI 32/1971 IL/3G 型

CBL-JNP-SG4-IL

意大利

16 A,250 VAC

CEI 23-16

CBL-JNP-SG4-IT

北美

20 A,250 VAC

C20 至 Anderson 3-5958p4

CBL-JNP-SG4-C20

北美

16 A,250 VAC

锁定 NEMA L6-20P

CBL-JNP-SG4-US-L

北美

16 A,250 VAC

NEMA 6-20P

CBL-JNP-SG4-US

北美

15 A、277 V

NEMA I7-20P

CBL-JNP-SG4-HVAC

北美

20 A、250 V

IEC 320P6W

CG_CBL-APP-400-02

南非

16 A,250 VAC

SANS 164/1

CBL-JNP-SG4-SA

瑞士

16 A,250 VAC

CEI 23-50

CBL-JNP-SG4-SZ

30-A 输入的 JNP10K-PWR-AC2 电源电缆规格

如果设置为 30-A 输入,JNP10K-PWR-AC2 HVAC 或 HVDC 电源需要一个高电流电缆组件。电缆的一端有一个 Anderson APP-400 连接器,另一端是裸线。参见 图 4表 8。这些电缆可单独订购,不会随 JNP10K-PWR-AC2 订单一起自动发货。图 6 中显示了直角电缆和 连接器的示例

对于连接到 AC 系统,瞻博网络提供带 NEMA 30-A 连接器(图 4)或 IEC 330P6W 连接器的电缆(图 5)。

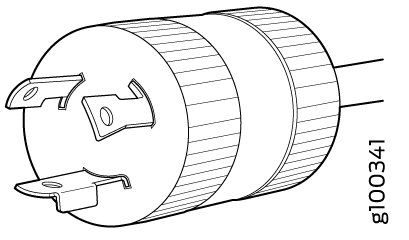

图 4:NEMA 30-A 连接器 NEMA 30-A Connector

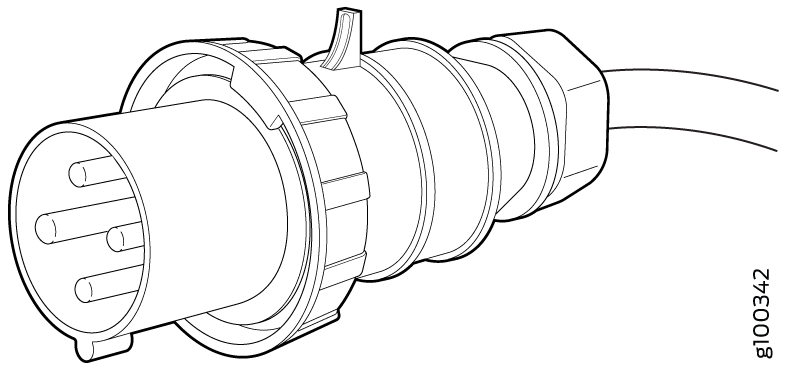

图 5:IEC 330P6W 连接器 IEC 330P6W Connector
表 8:30-A 布线选项

现场

电源线集额定值

插头标准

连接

备用瞻博网络型号

HVAC/HVDC 电源线

任何

30- A,400 VAC

UL 950 和 IEC 60950

Anderson/直接到裸线

CBL-PWR2-BARE

HVAC/HVDC 电源线

任何

30-A、400 VAC

UL 950 和 IEC 60950

Anderson/直角到裸线

CBL-PWR2-BARE-注册机关

AC 电源线

欧洲大陆

30-A 250 VAC

UL 950 和 IEC332P6

Anderson/直达 IEC 332P6

CBL-PWR2-332P6W-注册机关

AC 电源线

北美

30-A 250 VAC

UL 950 和 IEC332P6

Anderson/直达 IEC332P6

CBL-PWR2-332P6W

AC 电源线

北美

30-A 240 VAC

IEC330P6

Anderson/直角到 IEC 330P6

CBL-PWR2-330P6W-注册机关

AC 电源线

北美

30-A 240 VAC

IEC330P6

Anderson/直达 IEC 330P6

CBL-PWR2-330P6W

AC 电源线

北美

30-A 250 VAC

UL 498、IEC5958P4

Anderson/直达 L6-30P

CBL-PWR2-L6-30P

AC 跳线电源线

北美

30-A 400 VAC

UL、CSA

Anderson/直接到 Anderson

CG-CBL-APP-400-02

AC 电源线

北美

30-A 250 VAC

UL 498、CSA

Anderson/直角到 L6-30P

CBL-PWR2-L6-30P-注册机关

图 6:直角、带 Anderson 连接器的裸露电缆 Right-Angle, Bare Cable with Anderson Connector
  1
黑线 –返回 (+)
  3
白线 –中立
  2
绿色电线接地


QFX10000 AC 电源 LED

QFX10000-PWR-AC 电源在其面板上有四个 LED:INP1、INP2PWR OKFAULT这些 LED 显示有关电源状态的信息。请参阅图 7

图 7:QFX10000-PWR-AC 上的 LED,QFX10000交换机中的电源 LEDs on a QFX10000-PWR-AC, Power Supply in QFX10000 Switches
  1
故障
  3
INP2–源输入 2
  2
PWR OK
  4
INP1–源输入 1

表 9 说明了模块化机箱QFX10000-AC QFX10008上的QFX10016 LED。

表 9: QFX10000-AC 电源上的 LED QFX10000

导致

颜色

状态

描述

INP1 (在输出CLI INP0)或 INP2(INP1 在输出CLI)

黄色

闪烁

指示 AC 电源输入电压不在正常工作范围内。

绿色

固体

AC 在工作范围内 (200–240 VAC)。

黑暗

不光

电源已关闭。

PWR OK

绿色

固体

DC 电源输出在正常工作范围内。

黄色

闪烁

输出超出限制。

故障

黑暗

不光

电源正常工作。

固体

电源发生故障,必须更换。或者,只有一路输入供电,未供电的输入的启用开关设置为 ON 。有关 启用交换机的信息 ,请参阅 将 AC 电源连接到 QFX 模块化机箱 。

注意:

如果 INP1INP2 LED 和 PWR OK LED 不工作,则 AC 电源线安装不正确或电源发生故障。

如果 INP1INP2 LED 点亮,并且 PWR OK LED 不亮,则 AC 电源安装不正确或电源有内部故障。

JNP10K-PWR-AC2 电源 LED

JNP10K-PWR-AC2 电源在其面板上具有四个 LED: OK21。这些 LED 显示有关电源状态的信息。请参阅 图 8

图 8:JNP10K-PWR-AC2 HVAC/HVDC 电源上的 LED LEDs on a JNP10K-PWR-AC2 HVAC/HVDC Power Supply
  1
!故障
  3
2 INP2–源输入 1
  2
OK PWR OK
  4
1 INP1–源输入 0
注意:

电源上的物理标记为 INP1 和 INP2。这些标记对应于输出中的 INP0 和 show chassis power INP1( 请参阅表 10)。

表 10:机箱上的物理标记与 show chassis Power 命令

JNP10K-PWR-AC2 上的物理标记

Show chassis Power 命令

INP1

INP0

INP2

INP1

表 11 说明了 JNP10K-PWR-AC2 电源上的 LED。

表 11:解释 JNP10K-PWR-AC2 LED

导致

颜色

状态

描述

输出中 INP1 或 INP0 CLI输出

黄色

闪烁

存在输入电压,但不在正常工作范围内。

绿色

固体

输入电压存在且在正常工作范围内。

不光

关闭

电源已关闭;电压为 0。

输出中 INP2 或 INP1 CLI输出

黄色

闪烁

存在输入电压,但不在正常工作范围内。

绿色

固体

输入电压存在且在正常工作范围内。

不光

关闭

电源已关闭;电压为 0。

还行

绿色

固体

电源输出在正常工作范围内。

黄色

闪烁

电源输出超出电源限制或处于过电流位置。

!

固体

电源发生故障,必须更换。

不光

关闭

电源正常工作。
