QFX10000 DC 电源系统

谨慎：

在运行环境中，不要在同一机箱中混用电源型号。在用于 HVDC 的 DC 热交换期间，DC 和 HVDC 可以并存在同一机箱中。

QFX10000-PWR-DC 电源是一种 2500-W、12-VDC、双输入电源。每个 QFX10000-PWR-DC 电源的输出为 12-VDC。输出功率为 2500 W。

警告：

交换机是安装在受限访问位置的可插拔 A 类设备。机箱上有单独的保护性接地端子，必须永久接地以使机箱充分接地，并保护操作人员免遭电气危险。

谨慎：

开始安装交换机之前，请确保持证电工已将合适的接地片连接到您提供的接地电缆上。使用接地片连接不正确的电缆可能会损坏交换机。

注意：

QFX10000-PWR-DC 电源仅在 QFX10000 交换机的冗余配置中发货。有关不同机箱配置的详细信息，请参阅 QFX10008 配置和升级选项 以及 QFX10016 组件和配置。

每个 QFX10000-PWR-DC 电源在电源面板上重约 6 lb （2.7 kg），并具有两对独立的 DC 输入接线片（输入 1、RTN、–48V/–60V 和 输入 2、RTN、–48V/–60V）。每个插座都需要一个专用的 DC 供电设备。尽管每个插座都提供充足的输入功率来提供全部输出，但始终连接到专用的 DC 供电设备以提供冗余。一次只有一个供电设备在运行。

DC 电源型号采用电子 A-B 输入选择。它提供 2n 个电源冗余和 n+1 电源冗余，使用的电源比 2n 个配置中所需的电源少。如果一个电源发生故障，电子 A-B 输入选择会将电源切换到备用电源。

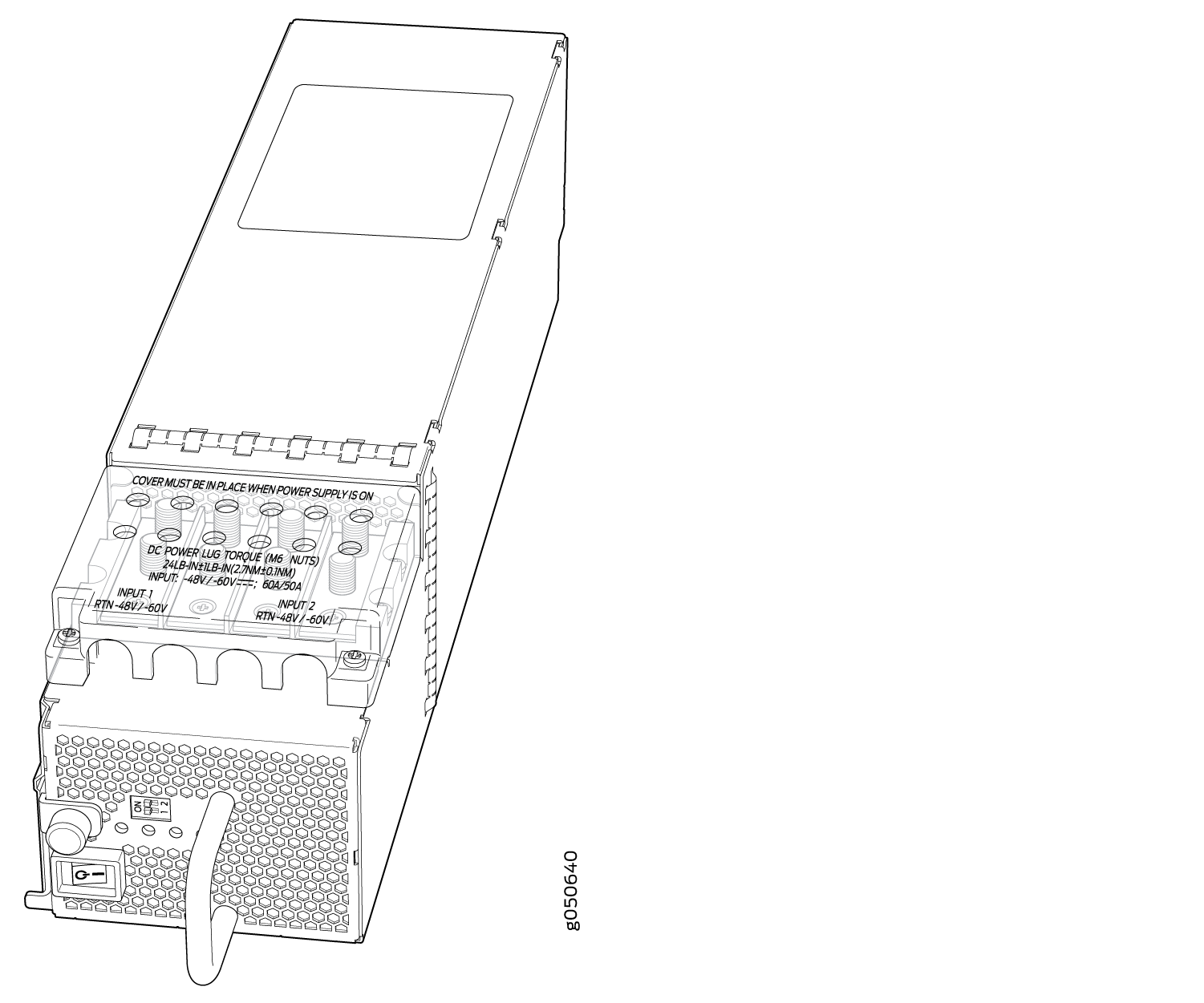

每个 QFX10000-PWR-DC 电源都有一个电源开关，其上有 （|） 和关闭 （O）、 一个风扇和四个用于指示电源状态的 LED 的电源开关。请参阅 图 2。

注意：

QFX10000-PWR-DC 电源需要一个专用断路器来用于每个输入 DC 供电设备。选择的断路器应尺寸为提供 60 A 的输入电流。

每个电源都连接到 QFX10008 或 QFX10016 中的组合电源导轨。电源导轨将电源产生的输出功率分配给不同的交换机组件。每个 QFX10000-PWR-DC 电源都为交换机中的所有组件供电。

注意：

确保电源电缆不会阻碍到路由器组件的通路，也未凌乱置于地面，以备有人绊倒。始终通过将电缆从机箱后部的风扇托盘和电源中排出，防止电缆暴露在热排气口中。

DC 电源只能在连接一个输入 DC 供电设备时运行。RCB 仅支持可用足够电力的组件。

JNP10K-PWR-DC 电源不共享电力。

QFX10000-PWR-DC 电源可使用标准总线或增强型总线。

每个 QFX10000-PWR-DC 电源都有自己的风扇，并通过自己的内部冷却系统冷却。空气流通是从电源前部到后部的。机箱后部排出热废气。

QFX10000-PWR-DC 电源仅在 QFX10008 和 QFX10016 冗余配置中受支持。 表 1 列出了 QFX10000 模块化机箱中使用的 QFX10000-PWR-DC 电源的电源规格。

表 1：QFX10000-PWR-DC 电源的电源规格

项目	规格
DC 输入电压	最低工作电压：–40 VDC 额定工作电压：–48 VDC 工作电压范围：–40 VDC 到 –72 VDC
额定 DC 输入电流	每个输入端子在额定工作电压 （–48 VDC） 时最大为 60 A
输出功率	2500 瓦

表 2 显示了 QFX10000-PWR-DC 电源的物理规格。

表 2：QFX10000-PWR-DC 电源的物理规格

规范	价值
高度	3.5 英寸（8.89 厘米）
宽度	3.6 英寸（9.14 厘米）
深度	14.4 英寸（36.58 厘米）
重量	6 磅（2.72 千克）

JNP10K-PWR-DC2 电源在单个外壳中提供两个电源，使用四个冗余输入供电设备接受 60 A 或 80 A。PS_0和PS_1各有冗余输入源：PS_0的 A0 和/或 B0，PS_1的 A1 和/或 B1。输入使用电源面板上的一组 DIP 开关进行配置。输出取决于这些 DIP 交换机的设置。请参阅 表 3。请参阅 图 3。

JNP10K-PWR-DC2 电源共享电源。

表 3：JNP10K-PWR-DC2 电源的电源输入和输出电压

INP0（交换机 1）	INP1（交换机 2）	H/L（高输入 80 A/低输入 60A）	输出功率
打开	打开	开启 （80 A）	5500 瓦
打开	打开	关闭 （60 A）	4400 瓦
打开	关闭	开启 （80 A）	2750 瓦
关闭	打开	开启 （80 A）	2750 瓦
打开	关闭	关闭 （60 A）	2200 瓦
关闭	打开	关闭 （60 A）	2200 瓦

谨慎：

在运行环境中，不要在同一机箱中混用电源型号。JNP10K-PWR-DC 和 JNP10K-PWR-DC2 可在同一机箱中共存，以便在电源升级期间共存。

警告：

路由器是安装在受限访问位置的可插拔 A 类设备。机箱上有单独的保护性接地端子，必须永久接地以使机箱充分接地，并保护操作人员免遭电气危险。

谨慎：

开始安装路由器之前，请确保持证电工已将合适的接地片连接到您提供的接地电缆上。使用接地片连接不正确的电缆会损坏路由器。

注意：

只有 QFX10000 交换机的冗余配置中才随附 DC 电源。有关不同机箱配置的详细信息，请参阅 QFX10008 配置和升级选项 以及 QFX10016 组件和配置。

带有增强型总线的机箱支持 JNP10K-PWR-DC2 提供的全部 5500 W。带标准总线的机箱可为电源管理软件的功率预算提供 3000 W。要确定系统有标准电源总线还是增强型电源总线，请参阅 QFX10000 Status 面板。

表 4 列出了 QFX10000 机箱中使用的 JNP10K-PWR-DC2 电源的电源规格。

表 4：JNP10K-PWR-DC2 电源的电源规格

项目	规格
DC 输入电压	最低工作电压：–40 VDC 额定工作电压：–48 VDC 工作电压范围：–40 VDC 到 –72 VDC
额定 DC 输入电流	最低工作电压 （-40 VDC） 时最大为 76-A，具有 80-A 凹陷交换机设置和 5500 W 输出负载。 额定工作电压 （–48 VDC） 时最大为 64-A，具有 80-A 凹陷交换机设置和 5500 W 输出负载。 最低工作电压 （-40 VDC） 时最大为 60-A，具有 60-A 凹陷交换机设置和 4400 W 输出负载。 额定工作电压 （-48 VDC） 时最大为 50-A，具有 60-A 凹陷交换机设置和 4400 W 输出负载。
输出 pow er	2200 W，用于低输入 （60-A） 单供电 4400 W，用于低输入 （60-A） 双供电 2750 W，用于高输入 （80-A） 单供电 5500 W，用于高输入 （80-A） 双供电

表 5 显示了 JNP10K-PWR-DC2 电源的物理规格。

表 5：JNP10K-PWR-DC2 电源的物理规格

规范	价值
高度	3.5 英寸（8.89 厘米）
宽度	3.6 英寸（1.63 厘米）
深度	16.05 英寸（40.77 厘米）
重量	8.1 磅（3.67 千克）

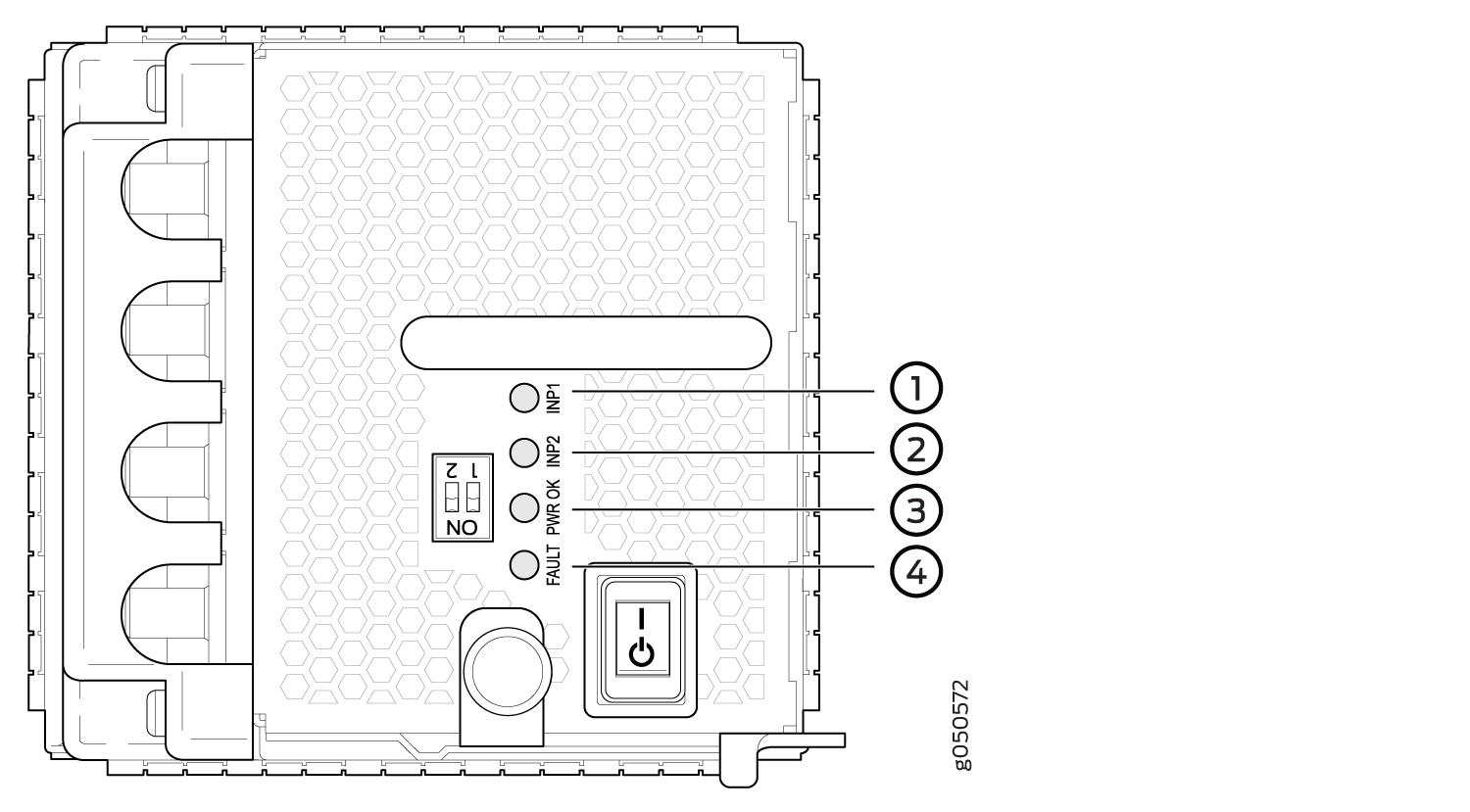

QFX10000-PWR-DC 电源在其面板上有四个 LED： INP1、 INP1、 PWR OK 和 FAULT。这些 LED 显示有关电源状态的信息。请参阅 图 4。

表 6 介绍了 QFX10008 和 QFX10016 模块化机箱中的 LED。

表 6：QFX10000-PWR-DC 电源上的 LED 在 QFX10000 中

导致	颜色	状态	描述
1 （CLI 输出中的 INP0）或 2 （CLI 输出中的 INP1）	黄色	闪烁	指示 DC 电源输入电压不在正常工作范围内。
	绿色	固体	DC 电源在工作范围内（-40 VDC 到 -72 VDC）。
	不亮	关闭	电源已关闭。
PWR OK	绿色	固体	DC 电源输出在正常工作范围内。
	黄色	闪烁	输出已超出限制。
故障	红	固体	电源发生故障，必须更换。
	不亮	关闭	电源正在正常工作。或者，只有一路输入通电，未供电的输入的启用开关设置为 ON。有关启用交换机的详细信息，请参阅 将 DC 电源连接到 QFX10008 或 QFX10016 。

注意：

如果 INP1 或 INP2 和 PWR OK LED 不亮，则电源线安装不正确或电源发生故障。

如果 INP1 或 INP2 LED 亮起为绿色， 并且 PWR OK LED 不亮，则电源安装不正确或电源有内部故障。

如果 FAULT LED 闪烁，请添加一个电源来平衡电源需求和电源。

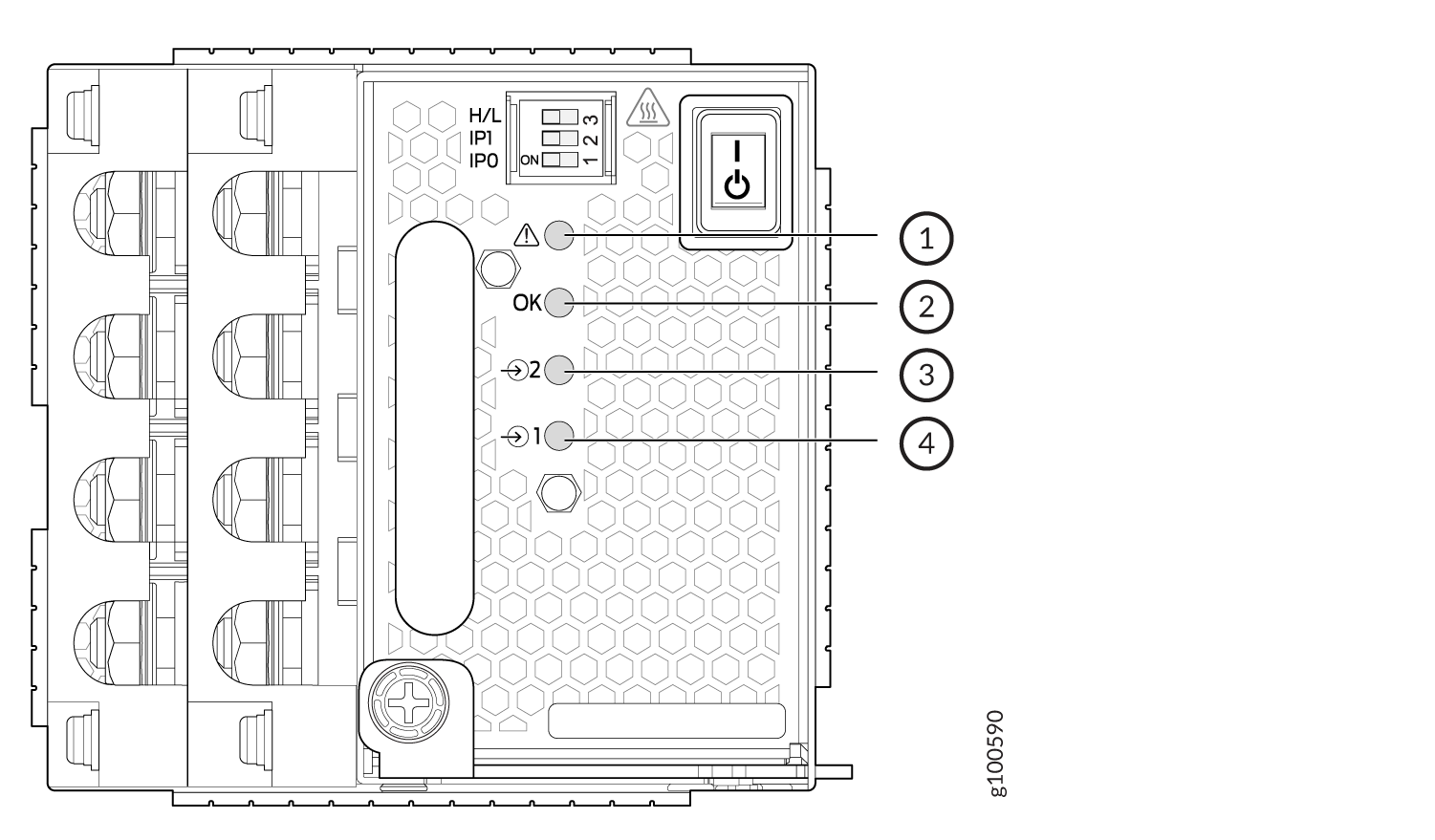

JNP10K-PWR-DC2 电源模块在其面板上有四个 LED： 1、 2、 OK 和故障符号 ！这些 LED 显示有关电源状态的信息。请参阅 图 5。

表 7 介绍了 JNP10K-PWR-DC2 电源上的 LED。

表 7：JNP10K-PWR-DC2 电源上的 LED

导致	颜色	状态	描述
1 （CLI 输出中的 INP0）或 2 （CLI 输出中的 INP1）	黄色	闪烁	指示 DC 电源输入电压不在正常工作范围内。
	绿色	固体	DC 电源在工作范围内（-40 VDC 到 -72 VDC）。
	不亮	关闭	电源已关闭。
还行	绿色	固体	DC 电源输出在正常工作范围内。
	黄色	闪烁	输出已超出限制。
!	红	固体	电源发生故障，必须更换。
	不亮	关闭	电源正在正常工作。或者，只有一路输入通电，未供电的输入的启用开关设置为 ON。有关启用交换机的详细信息，请参阅 将 QFX10008 或 QFX10016 连接到 Power 。

注意：

如果 1 或 2 和 OK LED 不亮，则电源电缆安装不正确或电源发生故障。

如果 1 或 LED 亮起为绿色， 并且 OK LED 不亮，则电源安装不正确或电源有内部故障。

如果 是！ LED 闪烁，添加电源以平衡电力需求和电源。
