QFX10000交流电源系统 |瞻博网络

QFX10000-压水堆-交流电源

QFX10000-PWR-AC 电源说明

QFX10000-PWR-AC 电源是一个 2700 W、可热插入、可热拔除、现场可更换单元（FRU）。您最多可以在机箱后部标记为 PSU 0 到 PSU 5 （从上到下）的插槽中QFX10008安装多达六个电源。在 QFX10016 中，您最多可以在标记为 PSU 0 到 PSU 9 的插槽中安装 10 个电源。电源安装在任何可用的电源插槽中。

交流电源支持 200–240 VAC。每个 AC 电源在面板上有两个独立的 16 A 额定 AC 入口。输出为 12 VDC;输出功率为 2700 W。

警告：

交换机是安装在限制访问位置的可插拔 A 类设备。它在机箱上有一个单独的保护性接地端子，必须永久接地，以使机箱充分接地并保护操作员免受电气危害。

谨慎：

在开始安装交换机之前，请确保有执照的电工已将适当的接地接线片连接到您提供的接地电缆上。使用接线片连接不正确的接地电缆可能会损坏交换机。

注意：

交换机QFX10008所有基本配置均随附三个电源;QFX10016交换机的基本配置随附五个电源。盖板安装在其余电源插槽上。您可以根据需要向基本配置交换机添加其他电源。要计算特定系统所需的额外电源数量，请参阅计算QFX10008的电源要求和计算QFX10016的电源要求。有关不同交换机配置的详细信息，请参阅 QFX10008配置和升级选项和 QFX10016组件和配置。

JNP10K-PWR-AC 电源不共享电源。

每个 QFX10000-PWR-AC 电源重约 6.8 磅（3.08 千克），面板上有 2 个独立的 16 A 额定交流电源插座。尽管每个输入端都提供足够的输入功率来提供全输出，但请始终连接到专用的交流电源以提供冗余。一次只能有一个电源运行。

QFX10000模块化交换机采用自动转换开关（ATS）技术。该系统提供 2n 个电源冗余和 n+1 个电源冗余，允许您使用的电源比 2n 配置所需的更少。如果一个电源发生故障，ATS 会将电源切换到备用电源。

注意：

为实现冗余，请始终从每个电源插入两根电源线：

INP1 进入 UPS
INP2 进入公共电力供应

每个 QFX10000-PWR-AC 电源都有一个带有开（|）和关（O）国际标记的电源开关、一个风扇以及面板上的四个 LED，用于指示电源的状态。参见图 1。

图 1：QFX10000-PWR-AC 电源 QFX10000-PWR-AC Power Supply

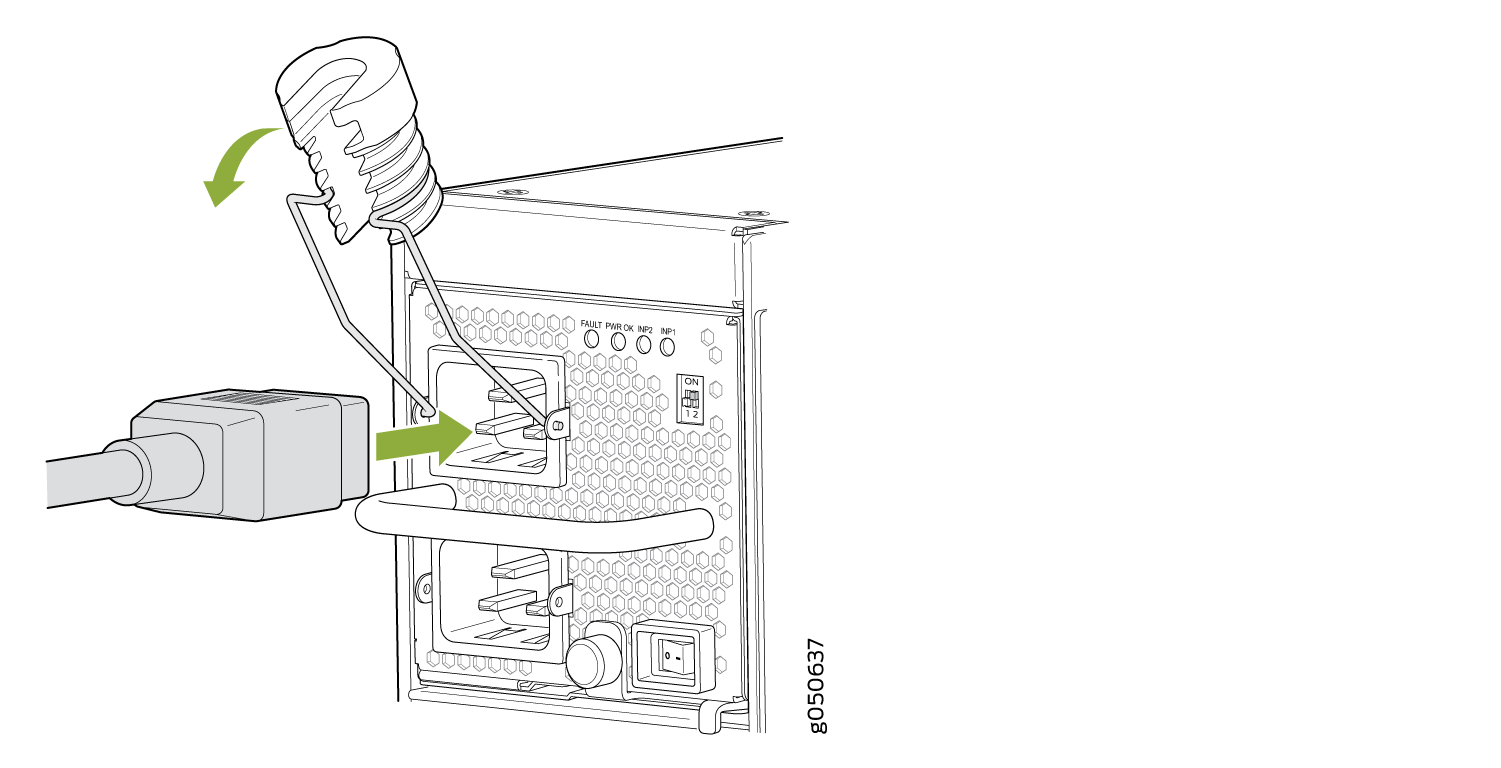

每个 QFX10000-PWR-AC 电源都配有两个电源线固定器，用于将电源线固定到位。参见图 2。每个电源线固定器都有一个夹子和一个调节螺母。夹子的末端钩入面板上交流设备入口两侧的支架孔中。调节螺母将电源线固定在正确的位置。有关安装电源线接线器的说明，请参阅将交流电源连接到 QFX 模块化机箱。

图 2：QFX10000 PWR-AC 电源 Power Cord Retainer for a QFX10000-PWR-AC Power Supply

的电源线接线器

每个电源都连接到交换机中的电源轨。电源轨将电源产生的输出功率分配给不同的开关组件。每个 AC 电源都为交换机中的所有组件供电。

每个电源都有自己的风扇，并由自己的内部冷却系统冷却。热空气从机箱后部排出。

QFX10000-PWR-AC 电源规格

表 1 列出了QFX10000模块化机箱中使用的交流电源的电源规格。

表 1：QFX10000-PWR-AC 电源的电源规格
项目	规格
交流输入电压	工作范围：200–240 VAC
交流输入线路频率	50–60 赫兹
交流输入额定电流	16 安培
交流输出功率	2700 瓦

表 2 显示了 QFX10000-PWR-AC 电源的物理规格。

表 2：QFX10000-PWR-AC 电源的物理规格
规范	价值
高度	3.5 英寸（8.89 厘米）
宽度	3.6 英寸（9.14 厘米）
深度	14.4 英寸（6.53 厘米）
重量	6.8 磅（3.08 千克）

JNP10K-压水堆-AC2 电源

JNP10K-PWR-AC2 电源是一种高容量、高线路型号，旨在支持低功率或高功率模式下的交流或直流系统。电源接受交流输入，直流输出为 12.3 VDC，单供电时为 5000 W，双供电时为 5500 W。对于交流系统，工作输入电压为 180 至 305 VAC，对于直流系统，工作输入电压为 190 至 410 VDC。

供电数量以及电源是提供高输出（30-A）还是低输出（20-A）功率，由电源面板上的一组双列直插式封装（DIP）开关进行配置。如果机箱中的一个电源设置为低功率，则机箱的功率预算将降低为低功率，无论其 DIP 开关设置或输出结果如何 CLI。此设计可防止在只能提供 20A 电流的设施中意外将电源设置为 30-A 并触发设施断路器。建议您不要在系统中混合使用 DIP 开关设置。参见表 3。

JNP10K-PWR-AC2 电源共享电源。

JNP10K-PWR-AC2 适合标准电源托架，但与大多数其他型号相比，JNP10K-PWR-AC2 更长，完全插入机箱时会从托架突出。有关拨码开关的设置，请参见图 3 。

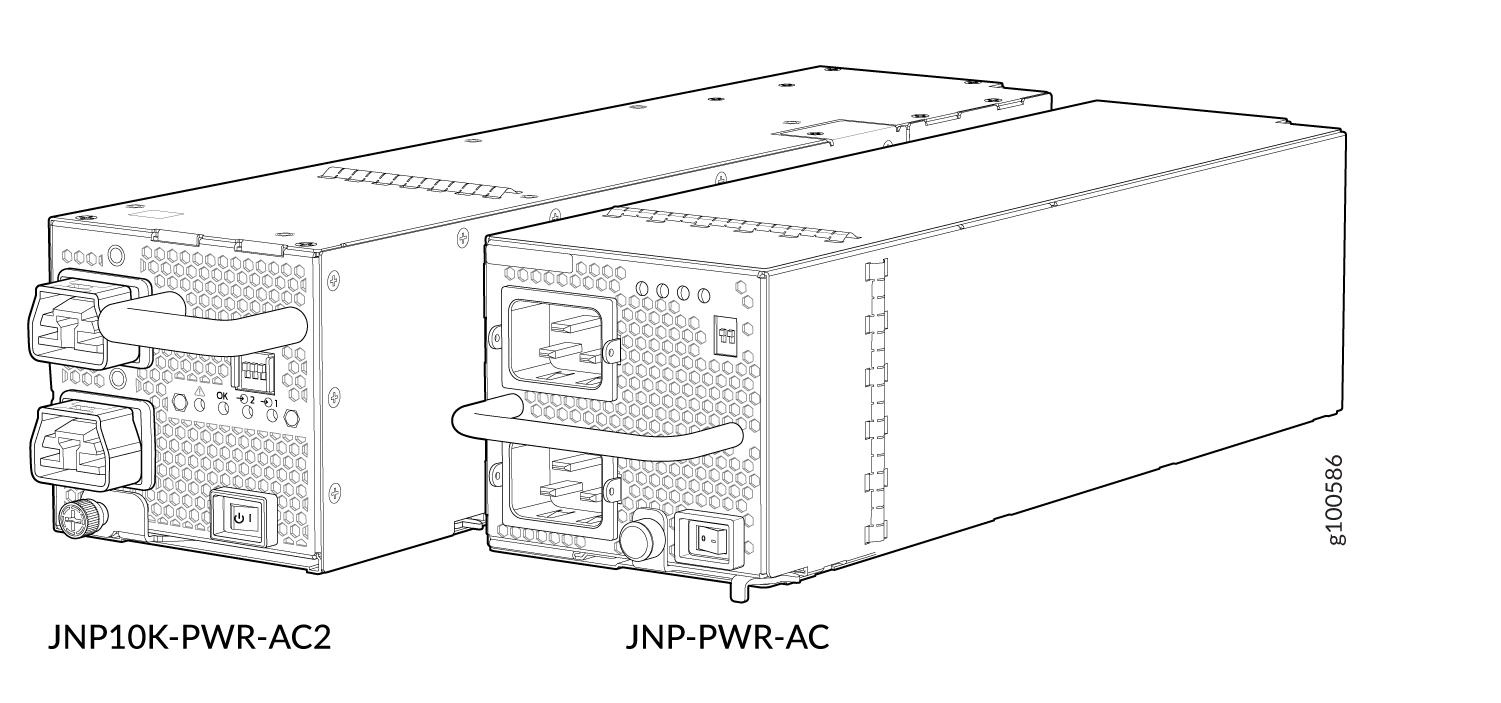

图 3：JNP10K-PWR-AC2 与 QFX10000-PWR-AC 电源 Comparision of the JNP10K-PWR-AC2 to the QFX10000-PWR-AC Power Supply

的比较

警告：

极端烧伤危险 – 请勿在没有热防护手套（如焊工手套）的情况下处理机箱中运行的 HVAC 或 HVDC 电源。JNP10K-PWR-AC2 在运行条件下可达到 158°F （70°C）至 176°F （80°C）的温度。

警告：

交换机是安装在限制访问位置的可插拔 A 类设备。它在机箱上有一个单独的保护性接地端子，必须永久接地，以使机箱充分接地并保护操作员免受电气危害。

谨慎：

在开始安装交换机之前，请确保有执照的电工已将适当的接地接线片连接到您提供的接地电缆上。使用接线片连接不正确的接地电缆可能会损坏设备。

谨慎：

在建筑安装和系统中使用额定电流为 25 A 的 2 极断路器，或根据当地电气规范使用。

表 3：JNP10K-PWR-AC2 电源的电源输入和输出电压
INP0（交换机 1）	INP1（交换机 2）	H/L（高输入 30 A/低输入 20A）	输出功率
上	上	开启（30 A）	5500 瓦
上	上	熄灭（20 A）	3000 瓦
上	关闭	开启（30 A）	5000 瓦
关闭	上	开启（30 A）	5000 瓦
上	关闭	熄灭（20 A）	2700 瓦
关闭	上	熄灭（20 A）	2700 瓦

谨慎：

在为系统供电之前，将 JNP10K-PWR-AC2 电源的两个输入馈电连接到交流电源非常重要。

JNP10K-PWR-AC2 需要增强型功率总线才能全功率运行。您可以使用标准总线，但电源管理软件的可用功率为 3000 W。要确定系统是具有标准电源总线还是增强型电源总线，请参阅 QFX10000状态面板。

JNP10K-PWR-AC2 电源规格

JNP10K-PWR-AC2 电源支持交流、暖通空调和高压直流输电。

表 4 列出了 JNP10K-PWR-AC 电源的电源规格。

表 4：JNP10K-PWR-AC2 电源的电源规格
项目	规格
交流输入电压	180–305 VAC
直流输入电压	190–410 伏直流电
输入额定电流	28.5 安培
直流输出功率	12.3 V，双馈电时为 5500 W，单馈电时为 5000 W

表 5 显示了 JNP10K-PWR-AC2 电源的物理规格。

表 5：JNP10K-PWR-AC2 电源的物理规格
规范	价值
高度	3.5 英寸（8.89 厘米）
宽度	3.6 英寸（9.14 厘米）
深度	15.1 英寸（38.35 厘米）
重量	11.4 磅（5.17 千克）

QFX10000 电源线规格

大多数站点通过主导管分配电力，主导管通向框架安装式配电盘，其中一个配电面板可以位于容纳交换机的机架顶部。交流电源线将每个电源连接到配电盘。

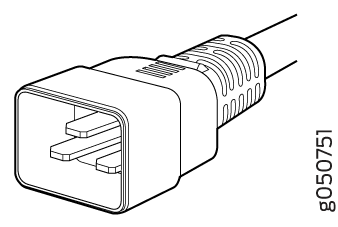

每根可拆卸交流电源线长约 2.5 米（8 英尺）。设备电源线的耦合器端插入 AC 电源面板上的 AC 设备入口。耦合器类型为国际电工委员会（IEC）标准 60320 所述的 C19。电源线的插头端适合您所在地理位置的标准电源插座。

注意：

在北美，交流电源线的长度不得超过 15 英尺（约 4.5 米），以符合国家电气规范（NEC）第 400-8 节（NFPA 75， 5-2.2）和 210-52 以及加拿大电气规范（CEC）第 4-010（3）节。交换机随附的北美和加拿大电源线符合要求。

QFX10000交流电、高压交流（HVAC）和高压直流电（HVDC）有特定的电源线要求。使用以下部分根据电源型号和任何模式设置确定电缆要求：

QFX10000-PWR-AC 请参阅 QFX10000-PWR-AC 电源线规格
具有 20A 输入的 JNP10K-PWR-AC2，请参阅 JNP10K-PWR-AC2 电源线规格
具有 30A 输入的 JNP10K-PWR-AC2，请参阅 30A 输入的 JNP10K-PWR-AC2 电源线规格

QFX10000-PWR-AC 电源线规格
JNP10K-PWR-AC2 电源线规格
用于 30A 输入的 JNP10K-PWR-AC2 电源线规格

QFX10000-PWR-AC 电源线规格

表 6 列出了不同国家和地区 QFX10000-PWR-AC 的交流电源线规格。

表 6：QFX10000-PWR-AC 电源的交流电源线规格
国家/地区	电气规格	插头标准	瞻博网络型号
阿根廷	250 伏交流电，16 安，50 赫兹	IRAM RA/3/20 型	CBL-EX-PWR-C19-AR
澳大利亚	250 伏交流电，15 安，50 赫兹	AS/NZS 3112 SAA/3/15 型	CBL-EX-PWR-C19-AU
巴西	250 伏交流电，16 安，50 赫兹	NBR 14136： 2002 型 BR/3/20	CBL-EX-PWR-C19-BR
中国	250 伏交流电，16 安，50 赫兹	GB 1002 PRC/3/16 型	CBL-EX-PWR-C19-CH
欧洲（意大利、瑞士和英国除外）	250 伏交流电，16 安，50 赫兹	中东欧（7） VII 型 VIIG	CBL-EX-PWR-C19-EU
印度	250 交流，16 安，50 赫兹	SABS 164/1：1992 ZA/3 型	CBL-EX-PWR-C19-SA
以色列	250 交流，16 安，50 赫兹	SI 32/1971 IL/3 型	CBL-EX-PWR-C19-IL
意大利	250 伏交流电，16 安，50 赫兹	CEI 23-16 I/3/16 型	CBL-EX-PWR-C19-IT
日本	250 伏交流电，16 安，60 赫兹	NEMA 6–20 N6/20 型	CBL-EX-PWR-C19-JP（默认）
日本	250 伏交流电，16 安，60 赫兹	NEMA L6–20P 型 NEMA 锁定	CBL-EX-PWR-C19-JPL
韩国	250 伏交流电，16 安，50 赫兹	中东欧（7） VII 型 VIIG	CBL-EX-PWR-C19-KR
北美洲	250 伏交流电，16 安，60 赫兹	NEMA 6–20 N6/20 型	CBL-EX-PWR-C19-US（默认）
北美洲	250 伏交流电，16 安，60 赫兹	NEMA L6–20P 型 NEMA 锁定	CBL-EX-PWR-C19-USL
南非	250 伏交流电，16 安，50 赫兹	SABS 164/1：1992 ZA/3 型	CBL-EX-PWR-C19-SA
瑞士	250 伏交流电，16 安，50 赫兹	SEV 5934/2 类型 23G	CBL-EX-PWR-C19-SZ
英国	250 伏交流电，13 安，50 赫兹	BS 1363/A 型号 BS89/13	CBL-EX-PWR-C19-UK
全球（日本除外）	250 伏交流电，16 安，50 赫兹	EN 60320-2-2/1	CBL-EX-PWR-C19-C20

JNP10K-PWR-AC2 电源线规格

JNP10K-PWR-AC2 电源以两种模式运行：

30A 输入，5500 W 输出

用于 30 A 输入的 JNP10K-PWR-AC2 电源线规格显示了用于 30 A 输入的电缆和连接器。
20A 输入，3000W 输出

表 7 显示了适用于 20A 输入的电缆。
暖通空调输入，输出功率为 3000 W

表 8 显示了适用于 HVAC 输入的电缆。

警告：

如果连接到 30 A 输入，请勿使用 20 A 电缆运行 JNP10K-PWR-AC2 电源。

表 7：用于 20A 输入的 JNP10K-PWR-AC2 电源线规格
现场	电源线组额定值	插头标准	备用瞻博网络型号
阿根廷	16 安，250 伏交流电	IRAM 2073 RA/3 型	CBL-JNP-SG4-AR
澳大利亚和新西兰	15 安，250 伏交流电	AS/NZS 4417	CBL-JNP-SG4-AU
巴西	16 安，250 伏交流电	NBR 14136 BR/3 型	CBL-JNP-SG4-BR
中国	16 安，250 伏交流电	GB2099	CBL-JNP-SG4-通道
欧洲（意大利、瑞士和英国除外）	20 安，250 伏交流电	IEC 316P6W	CG_CBL-APP-400-02
英国	13 安，250 伏交流电，	BS1363	CBL-JNP-SG4-UK
印度	16 安，250 伏交流电	桑斯 164/1	CBL-JNP-SG4-SA
以色列	16 安，RA，250 伏交流电	SI 32/1971 IL/3G 型	CBL-JNP-SG4-IL
意大利	16 安，250 伏交流电	CEI 23-16	CBL-JNP-SG4-IT
北美洲	20 安，250 伏交流电	C20 至安德森 3-5958p4	CBL-JNP-SG4-C20
北美洲	16 安，250 伏交流电	锁定 NEMA L6-20P	CBL-JNP-SG4-US-L
北美洲	16 安，250 伏交流电	NEMA 6-20P	CBL-JNP-SG4-US
北美洲	20 安，250 伏	IEC 320P6W	CG_CBL-APP-400-02
南非	16 安，250 伏交流电	桑斯 164/1	CBL-JNP-SG4-SA
瑞士	16 安，250 伏交流电	CEI 23-50	CBL-JNP-SG4-SZ

表 8：HVAC 输入的 JNP10K-PWR-AC2 电源线规格
现场	电源线组额定值	插头标准	备用瞻博网络型号	图形
北美洲	16 安，277 伏	NEMA L7-20P	CBL-JNP-SG4-暖通空调

用于 30A 输入的 JNP10K-PWR-AC2 电源线规格

JNP10K-PWR-AC2 HVAC 或 HVDC 电源在设置为 30A 输入时需要高压电缆组件。电缆的一端有一个安德森APP-400连接器，电缆的另一端是裸线。请参见图 4 和表 9。这些电缆可单独订购，不会随 JNP10K-PWR-AC2 订单自动发货。直角电缆和连接器的示例如图 6 所示。

为了连接到交流系统，瞻博网络提供了带有 NEMA 30-A 连接器（图 4）或 IEC 330P6W 连接器（图 5）的电缆。

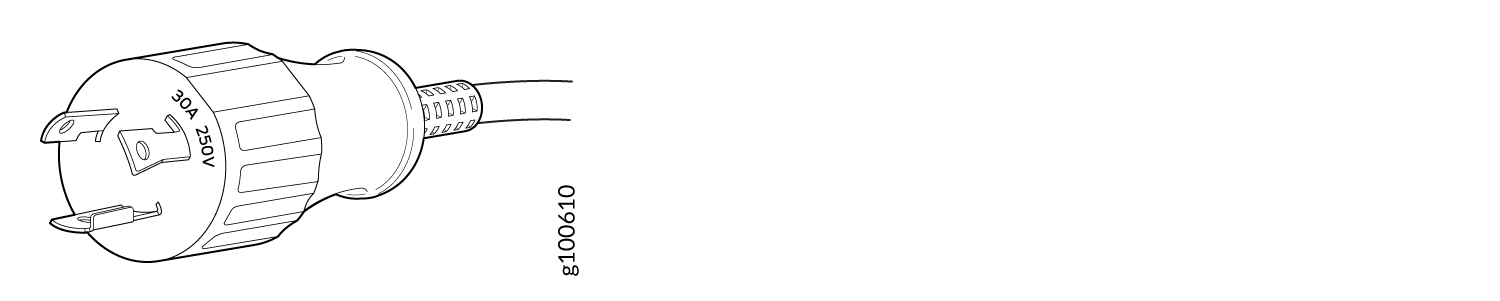

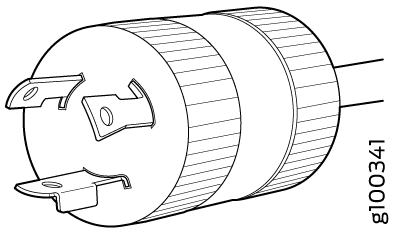

图 4：NEMA 30-A 连接器 NEMA 30-A Connector

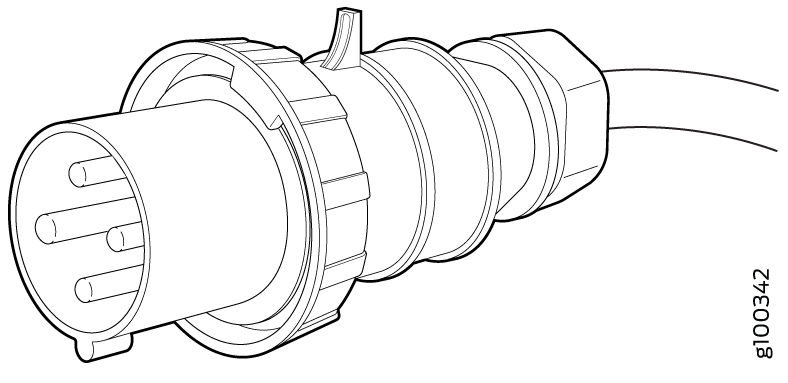

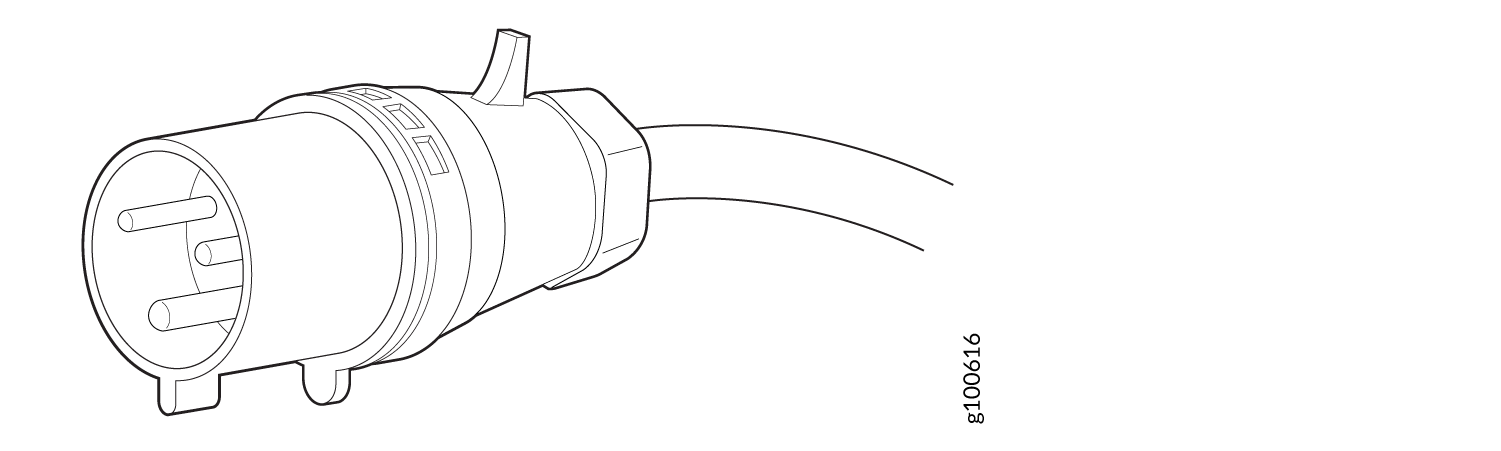

图 5：IEC 330P6W 连接器 IEC 330P6W Connector

表 9：30-A 布线选项
电源线	现场	电源线组额定值	插头标准	连接器	备用瞻博网络型号
高压直流输电电源线	任何	30 安培，400 伏交流电	UL 950 和 IEC 60950	安德森/直到裸线	CBL-PWR2-裸露
高压直流输电电源线	任何	30 安，400 伏交流电	UL 950 和 IEC 60950	安德森/直角裸线	CBL-PWR2-BARE-RA
交流电源线	欧洲大陆	30-A 250 VAC	UL 950 和 IEC332P6	安德森/直接符合IEC 332P6标准	CBL-PWR2-332P6W-RA
交流电源线	北美洲	30-A 250 VAC	UL 950 和 IEC332P6	安德森/直奔IEC332P6	CBL-PWR2-332P6W
交流电源线	北美洲	30-A 240 VAC	IEC330P6	安德森/直角符合 IEC 330P6	CBL-PWR2-330P6W-RA
交流电源线	北美洲	30-A 240 VAC	IEC330P6	安德森/直接符合 IEC 330P6 标准	CBL-PWR2-330P6W
交流电源线	北美洲	30-A 250 VAC	UL 498，IEC5958P4	安德森/直至 L6-30P	CBL-PWR2-L6-30P
交流跳线电源线	北美洲	30-A 400 VAC	UL、CSA	安德森/直奔安德森	CG-CBL-APP-400-02
交流电源线	北美洲	30-A 250 VAC	UL 498， CSA	安德森/直角至 L6-30P	CBL-PWR2-L6-30P-RA

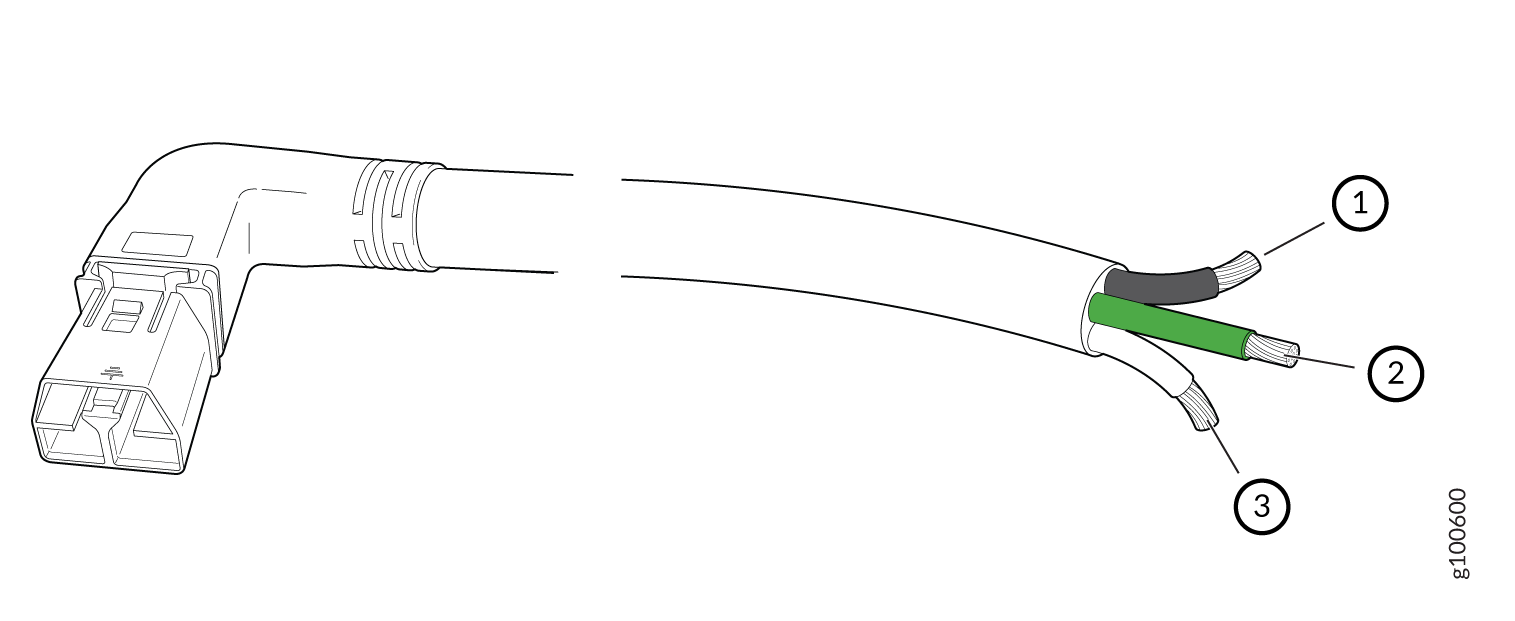

图6：带安德森连接器 Right-Angle, Bare Cable with Anderson Connector

的直角裸电缆

1 — 黑线 – 返回（+）	3 — 白线 – 中性线
阿拉伯数字 — 绿线-接地

QFX10000 交流电源指示灯

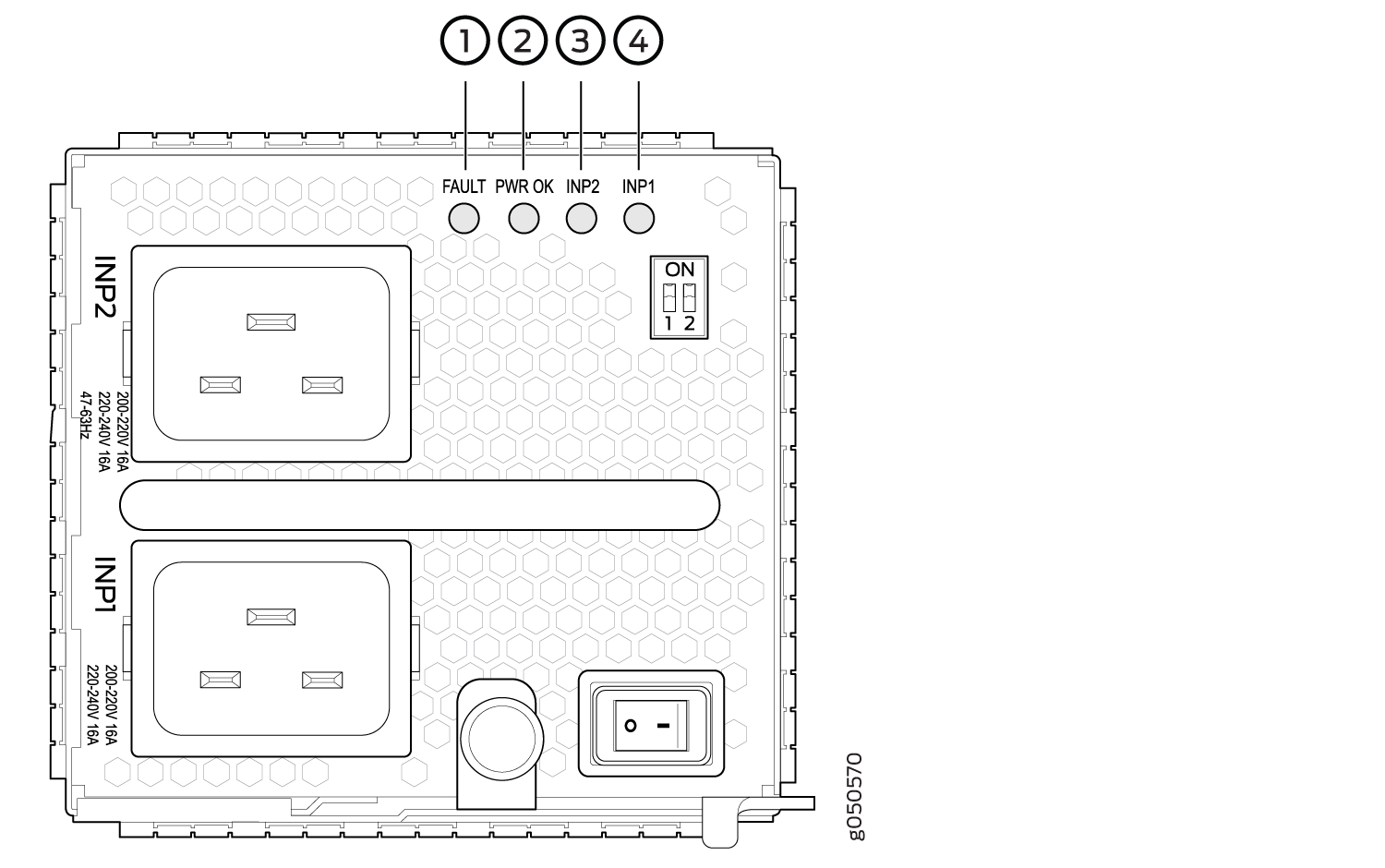

QFX10000-PWR-AC 电源的面板上有四个 LED： INP1、 INP2、 PWR OK 和故障。这些 LED 显示有关电源状态的信息。参见图 7。

图 7：QFX10000-PWR-AC 上的 LED，QFX10000 LEDs on a QFX10000-PWR-AC, Power Supply in QFX10000 Switches

交换机中的电源

1 — 故障	3 — INP2 – 源输入 2
阿拉伯数字 — 压水堆正常	4 — INP1 – 源输入 1

表 10 介绍了 QFX10008 和QFX10016模块化机箱中 QFX10000-AC 电源上的 LED。

表 10：QFX10000中 QFX10000-AC 电源上的 LED 指示灯
发光二极管	颜色	州	描述
INP1 （CLI 输出中的 INP0）或 INP2 （CLI 输出中的 INP1）	黄色	闪烁	指示交流电源输入电压不在正常工作范围内。
	绿	固体	交流电在工作范围（200–240 VAC）内。
	黑暗	未点燃的	电源已关闭。
压水堆正常	绿	固体	直流电源输出在正常工作范围内。
压水堆正常	黄色	闪烁	输出超出限制。
故障	黑暗	未点燃的	电源工作正常。
故障	红	固体	电源出现故障，必须更换。或者，只有一个输入通电，未通电输入的启用开关设置为 ON。有关启用交换机的更多信息，请参阅将交流电源连接到 QFX 模块化机箱。

注意：

如果 INP1 或 INP2 LED 和 PWR OK LED 未亮起，则交流电源线安装不正确或电源出现故障。

如果 INP1 或 INP2 LED 亮起且 PWR OK LED 未亮起，则交流电源安装不正确或电源有内部故障。

JNP10K-PWR-AC2 电源指示灯

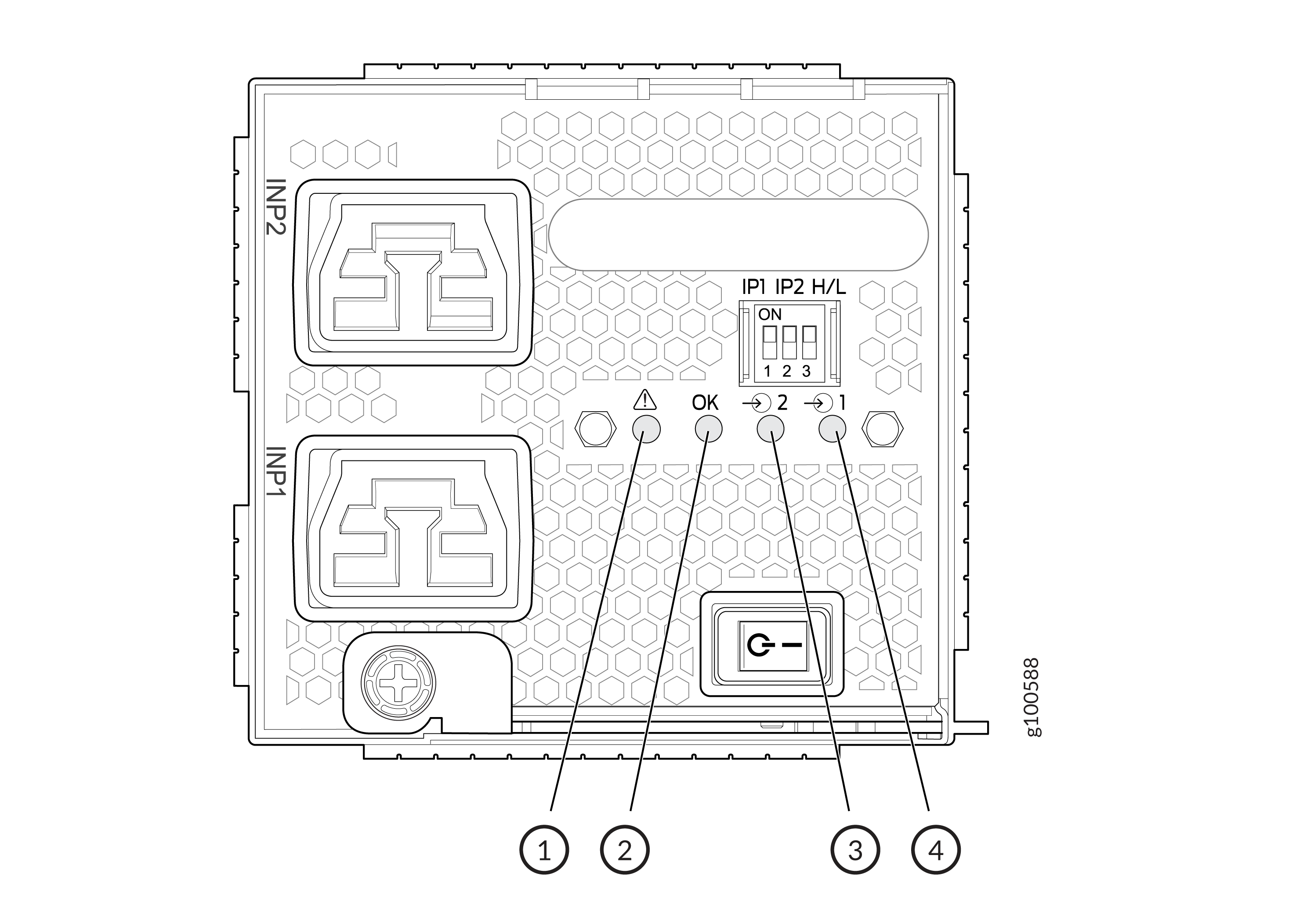

JNP10K-PWR-AC2 电源的面板上有四个 LED：！、OK、2 和 1。这些 LED 显示有关电源状态的信息。参见图 8。

图 8：JNP10K-PWR-AC2 HVAC/HVDC 电源 LEDs on a JNP10K-PWR-AC2 HVAC/HVDC Power Supply

上的 LED

1 — ！故障	3 — 2 INP2 – 源输入 1
阿拉伯数字 — 还行压水堆正常	4 — 1 INP1 – 源输入 0

注意：

电源上的物理标记为 INP1 和 INP2。这些标记对应于输出中的 show chassis power INP0和INP1（见表11）。

表 11：机箱上的物理标记与显示机箱电源命令
JNP10K-PWR-AC2 上的物理标记	显示机箱电源命令
INP1	INP0
INP2	INP1

表 12 介绍了 JNP10K-PWR-AC2 电源上的 LED。

表 12：解读 JNP10K-PWR-AC2 LED
发光二极管	颜色	州	描述
CLI 输出中的 INP1 或 INP0	黄色	闪烁	输入电压存在，但不在正常工作范围内。
	绿	固体	输入电压存在且在正常工作范围内。
	未点燃的	关闭	电源已关闭;电压为零。
CLI 输出中的 INP2 或 INP1	黄色	闪烁	输入电压存在，但不在正常工作范围内。
	绿	固体	输入电压存在且在正常工作范围内。
	未点燃的	关闭	电源已关闭;电压为零。
还行	绿	固体	电源输出在正常工作范围内。
还行	黄色	闪烁	电源输出超出功率限制或处于过流位置。
!	红	固体	电源出现故障，必须更换。
!	未点燃的	关闭	电源工作正常。
