PTX5000 系统概述

瞻博网络 PTX5000 数据包传输路由器专为大型网络和网络应用程序而设计，例如 ISP 和大容量内容提供商支持的应用程序。

• PTX5000 路由器的优势
• 系统概述

系统概述

PTX5000 占用 36 个机架单元 （36 U），最多可容纳 8 个灵活 PIC 集中器 （FPC），每个集中器均可配置两个物理接口卡 （PIC），以支持各种网络媒体类型。

PTX5000 的系统架构清晰地将控制操作与数据包转发操作分隔开来。此设计消除了处理和流量瓶颈，使 PTX5000 能够实现高性能。

• 控制操作由主机子系统执行，该系统运行 Junos 操作系统 （Junos OS）， 以处理路由协议、信息流工程、策略、管制、监控和配置管理。

• 转发操作由由瞻博网络设计的数据包转发引擎执行，该引擎由硬件组成，包括 ASIC。ASIC 是硬件设计的明确部分，支持 PTX5000 实现与当前光纤容量相匹配的数据转发速率。有关每个受支持 FPC 类型的转发容量，请参阅 PTX5000 上支持的 FPC。

图 1 和 图 2 展示了 PTX5000 及其组件的前部和后部。

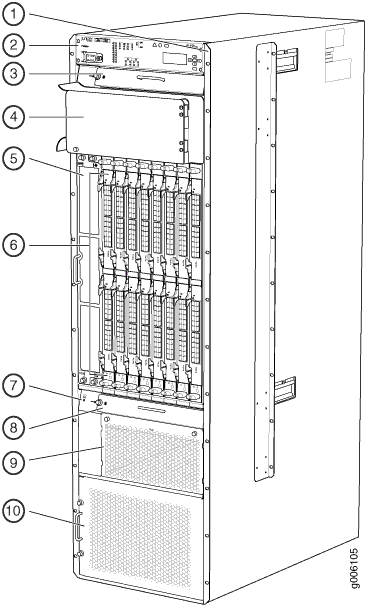

图 1：PTX5000 的前视图

1 — 前置安装凸缘	6 — FPC 和 PIC
2 — 操作员接口	7 — ESD 点
3 — 上部水平风扇托盘	8 — 下水平风扇托盘
4 — 电缆管理系统	9 — 水平空气过滤器
5 — 垂直风扇托盘和垂直空气过滤器	10 — 电源模块门和电源模块空气过滤器

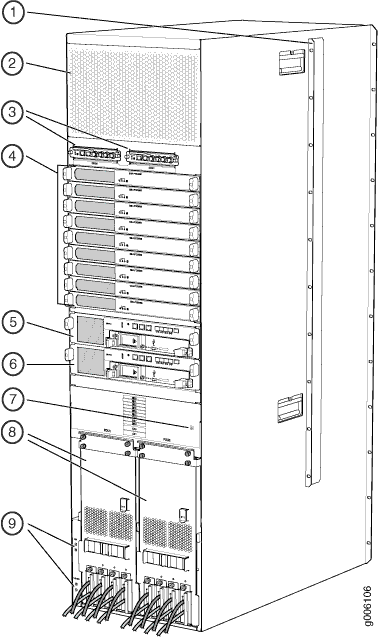

图 2：PTX5000 后视图

1 — 中心安装托架	6 — 控制板 CB1 和路由引擎 RE1
2 — 排气口	7 — ESD 点
3 — 集中式时钟生成器 （CCG）	8 — 配电单元 （PDU）
4 — 交换机接口板 （SIB）	9 — 机箱接地点
5 — 控制板 CB0 和路由引擎 RE0

PTX5000 有两个主要架构组件：

• 路由引擎 — 一个或多个路由引擎提供第 3 层路由服务和网络管理。

• 数据包转发引擎 — 这些基于 ASIC 的高性能组件提供数据包转发、路由查找以及第 2 层和第 3 层数据包交换。有关详细信息，请参阅 PTX5000 数据包转发引擎架构 。

路由引擎和数据包转发引擎单独执行其主要任务，但是通过多个链路进行通信。此布置简化了转发和路由控制，并高速运行互联网规模的中枢网络。

数据包转发引擎提供第 2 层和第 3 层数据包交换、转发和路由查找功能。

数据包转发引擎在位于 FPC 上的 ASIC 中实施。每个数据包转发引擎都由以下组件构成：

• 查找 ASIC，它提供路由查找功能、控制功能、第 2 层和第 3 层封装和解封装，并管理 PTX5000 内数据包的划分和重组。

• 排队和内存接口 ASIC，用于管理内存中数据单元的缓冲和通知排队。

位于交换机接口板 （SIB） 上的结构 ASIC 提取路由查找密钥并管理跨交换机结构的数据单元流。

PTX5000 支持按字母顺序列出的 表 1 中的组件。

PTX5000 的设计使单点故障不会导致整个系统出现故障。以下主要硬件组件为冗余组件：

• 交换机接口板 （SIB）— PTX5000 有九个 SIB。所有九个 SIB 均处于活动状态，可以保持完全吞吐量速率。结构平面可以容忍一个 SIB 故障，而不会造成任何性能损失。请参阅 PTX5000 交换机接口板说明。

• 主机子系统 — 主机子系统由与控制板一起运行的路由引擎构成。要运行每个主机子系统，需要在控制板的插槽中安装一个路由引擎。PTX5000 可具有一个或两个主机子系统。如果安装了两个主机子系统，一个充当主设备，另一个充当备份。如果主机子系统（或其任一组件）发生故障，备份设备可以作为主设备接管。请参阅 PTX5000 主机子系统说明。

  如果路由引擎配置为 不间断活动路由，备份路由引擎将自动将其配置和状态与主路由引擎同步。主路由引擎状态的任何更新都复制到备份路由引擎上。如果备份路由引擎担任主要角色，数据包转发将继续通过 PTX5000 进行，不会出现任何中断。有关不间断主动路由的详细信息，请参阅 不间断活动路由概念 和 不间断主动路由系统要求。

• 集中式时钟生成器 （CCG）— PTX5000 的标准配置为一个 CCG。如果安装了两个 CCG，第二个 CCG 将充当备份。如果一个 CCG 发生故障，另一个 CCG 将成为主 CCG。CCG 的主要角色独立于主机子系统，因此路由功能不会受到影响。请参阅 PTX5000 集中时钟生成器说明。

• 电源系统 — PTX5000 具有两个冗余负载分担配电单元 （PDU），位于机箱后方下方，位于右侧的插槽 PDU0 和左侧的 PDU1 中。PDU 可热拔除和可热插入。当 PTX5000 正常工作且两个 PDU 均已打开时，它们之间的负载分担自动进行。如果一个 PDU 在完全冗余的电源系统中发生故障，另一个 PDU 可以无限期地为 PTX5000 提供充足的电力。

  注意：

  在正常运行期间，冗余 PDU 必须是相同的型号。

  PDU 为 DC 电源电缆或 AC 电源线提供连接;配置电源模块 （PSM） 产生的输出电压;并连接到中平面，这会将不同的输出电压分配给 PTX5000 组件，具体取决于它们的电压要求。完全冗余所需的 PSM 数量取决于机箱的配置。

  注意：

  正常容量电源系统将电力分配到三个不同的输出区。高容量电源系统不使用电源区。有关 正常容量电源系统电源区域 的详细信息，请参阅 了解正常容量电源系统电源区。

• 冷却系统 — 冷却系统具有冗余组件，由主机子系统控制。如果其中一个风扇出现故障，主机子系统会提高剩余风扇的速度，以确保无限期地为 PTX5000 提供足够的冷却效果。请参阅 PTX5000 冷却系统。

现场置换单元 （FRU） 是可在客户场地更换的路由器组件。更换大多数 FRU 需要最少的路由器停机时间。PTX5000 使用以下类型的 FRU：

• 可热拔除和可热插入 FRU — 您无需关闭 PTX5000 或中断路由功能即可卸下和更换这些组件。

• 可热插拔 FRU — 您无需关闭 PTX5000 即可卸下和更换这些组件，但是在卸下组件时系统路由功能将中断。

更换主机子系统中的组件之前，必须使主机子系统脱机。

表 2 列出了 PTX5000 的 FRU。
