PTX10008 线卡组件和说明

概述

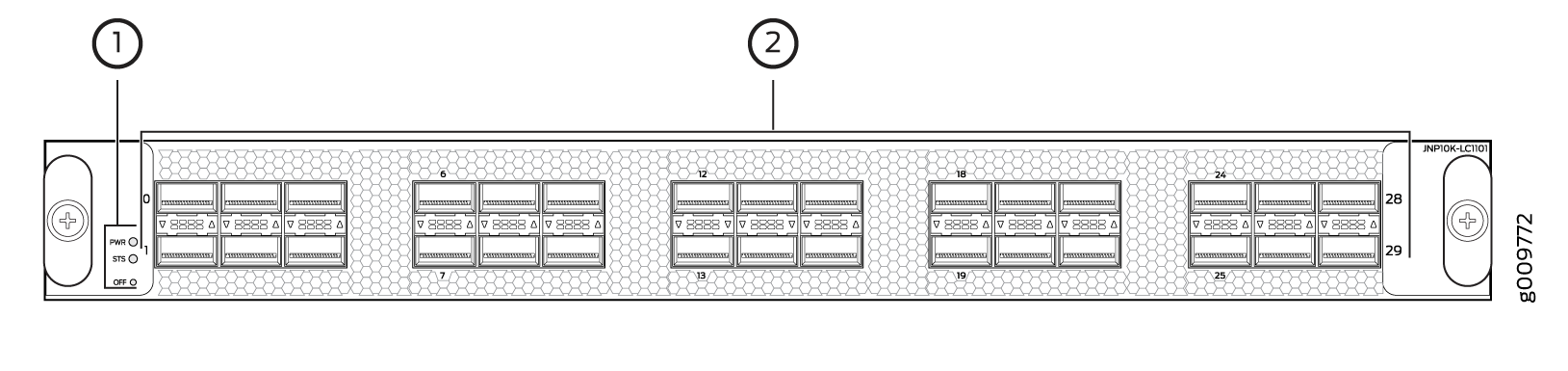

PTX10K-LC1101 线卡由 30 个四通道小型可插拔 （QSFP28） 机壳组成，支持 40GbE 或 100GbE 以太网光纤收发器;见 图 1。这些线卡还支持 10GbE 接口。对于 10GbE，您必须使用命令配置 channelization-speed 端口。默认情况下，以 100 Gbps 端口速度创建接口。如果用户插入 40GbE 或 4 个 10GbE 收发器，则必须使用 CLI 手动配置适当的端口速度。

运行 Junos OS 17.2R1 及更高版本的瞻博网络^® PTX10008 数据包传输路由器和 PTX10016 支持 PTX10K-LC1101 线卡。

每个网络端口均可用作以下作：

• 100GbE 端口（如果使用 QSFP28 光纤收发器时）。

• 40GbE 端口（使用 QSFP+ 光纤收发器时）。

要从默认模式 （100GbE） 更改为 40GbE 通道化模式，请使用 Junos OS作命令 set chassis fpc slot slot-number pic 0 port port number channelization-speed 10g。

通道化 40GbE 端口

您可以将 PTX10K-LC1101 线卡上的每个 40GbE 端口配置为四个 10GbE 通道。当端口处于通道化模式时，每个数据包转发引擎上的第四个端口将被禁用，映射到同一数据包转发引擎的其余四个端口可用作 4 个 10GbE、40GbE 或 100GbE 端口。通道化模式对于 PTX10K-LC1101 线卡上的每个数据包转发引擎独立工作。请参见 图 2 了解哪些端口被禁用，参见 表 4 了解最大端口配置。

表 4：最大端口配置

端口速度	非通道化模式（模式 D）	通道化模式（模式 A）
100 Gbps	30 或	24 或
40 Gbps	30	24 或
10 Gbps	0	96

与 PTX10K-LC1102 线卡不同，PTX10K-LC1101 线卡没有端口组;相反，端口行为与与端口关联的 ASIC 相关联。要将 40GbE 端口通道化为 4 个独立的 10GbE 端口，必须对每个端口进行单独配置。例如，ASIC PE0 映射到端口 0、2、4、6 和 8。第四个端口端口 6 处于禁用状态。请参阅 表 5 ，了解 图 2 中可用端口和相关 ASIC 映射的列表，以找到可用端口和禁用端口。

注意：

如果更改通道化模式（模式 D 到模式 A 或模式 A 到模式 D），新的端口速度配置不会导致 FPC 自动重新启动。相反，它会触发告 FPC need bounce 警。要确保新的端口速度配置生效，必须手动重新启动 FPC。手动重新启动 FPC 或删除新的端口速度配置时，告警将被清除。

注意：

当您手动将端口速度从一种设置更改为另一种设置时，或者当您停用接口时， show interface interface-name 命令会在短时间内显示错误 Device interface-name not found 。确保收发器处于工作状态。随后将启动接口。

表 5：通道化的端口映射

ASIC	可用端口	禁用端口
PE0	0, 2, 4, 8	6
PE1	1, 3, 5, 9	7
PE2	10, 12, 14, 18	16
PE3	11, 13, 15, 19	17
PE4	20, 22, 24, 28	26
PE5	21, 23, 25, 29	27

网络端口

30 个 QSFP28 端口均支持：

• 使用 QSFP28 光收发器的 100GbE。

• 使用 QSFP+ 光纤收发器的 40GbE。

• 40GbE 到 10GbE 或 1GbE QSFP 到 SFP 适配器 （QSA）（Junos OS 18.4R1 及更高版本）。

概述

PTX10K-LC1102 线卡由 36 个支持 40GbE 光纤收发器的四通道小型可插拔增强型 （QSFP+） 端口组成。在这 36 个端口中，有 12 个端口还支持 100GbE QSFP28 收发器。PTX10K-LC1102 线卡还支持 10GbE 接口。通过配置端口速度并使用光纤分支电缆连接端口，可以将 40GbE 端口通道化为四个独立的 10GbE 接口。参见 图 3。

运行 Junos OS 17.2R1 及更高版本的 PTX10008 和 PTX10016 路由器支持 PTX10K-LC1102 线卡。

您可以将每个 QSFP28 端口配置为：

• 使用 QSFP28 光纤收发器的 100GbE 端口。只有端口下方有黑线的端口支持 100GbE。将 QSFP28 收发器插入此类端口，并将端口配置为 100GbE 时，两个相邻端口将被禁用，而 QSFP28 端口将启用 100GbE。

• 使用 QSFP+ 光纤收发器的 40GbE 端口。

• 10GbE 端口（使用分支布线和连接的光纤收发器）。配置通道化后，系统会将 40GbE 端口转换为四个独立的 10GbE 通道。

网络端口

12 个 QSFP28 端口均支持：

• 100GbE QSFP28 收发器

• 40GbE QSFP+ 收发器

• 40GbE 到 10GbE 或 1GbE QSA（Junos OS 18.4R1 及更高版本）

36 个 QSFP+ 端口均支持：

• 40GbE QSFP+ 收发器

• 40GbE 到 10GbE 或 1GbE QSA（Junos OS 18.4R1 及更高版本）

通道化

PTX10K-LC1102 线卡上 6 个 QSFP 机壳中的每第二个和第六个端口都使用 QSFP28 收发器支持 100GbE。这些 100GbE 端口可以作为 100GbE 端口运行，也可以作为 40GbE 端口运行，但默认情况下会被识别为通道化 4x10GbE。参见 图 4 查看 6xQSFP+ 笼的特写视图。将 40GbE 收发器插入 100GbE 端口时，该端口会识别 40 Gbps 端口速度。将 100GbE 收发器插入端口并在 CLI 中启用该收发器时，该端口会识别 100-Gbps 速度并禁用两个相邻的 40GbE 端口。参见 图 5 和 图 6。您还可以使用 100GbE 收发器，并通过使用 CLI 将端口速度设置为 40GbE 来以 40GbE 的速度运行。

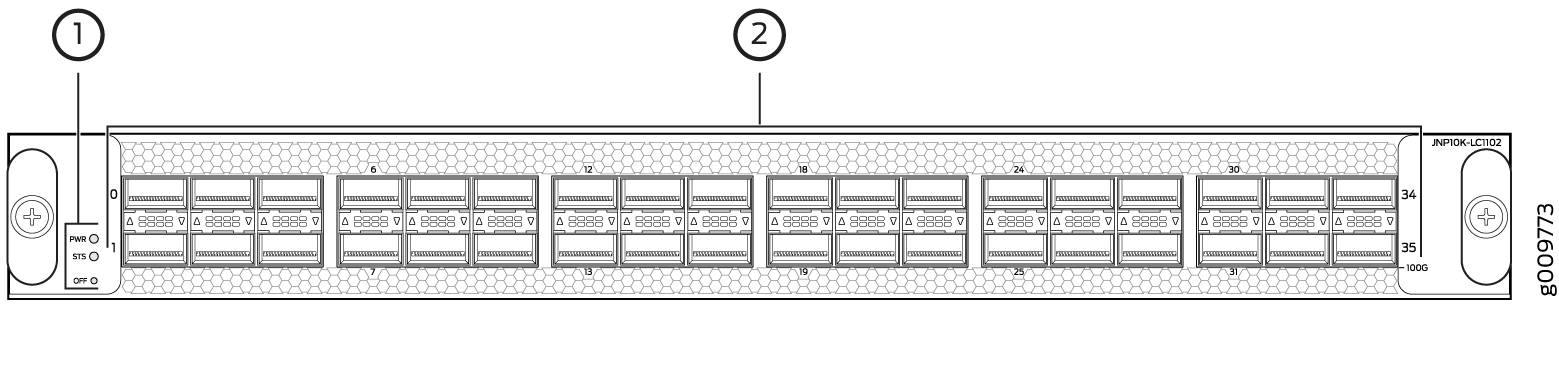

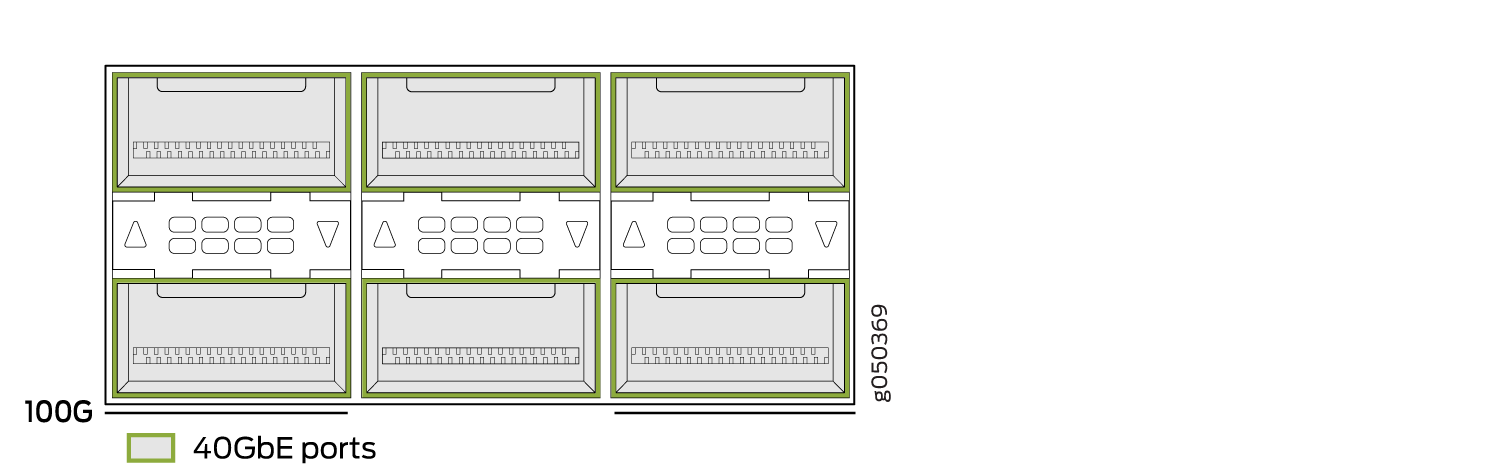

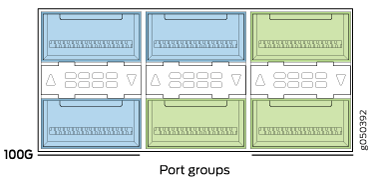

图 4 显示了 PTX10K-LC1102 上端口架的默认配置。

40GbE 端口可以独立运行，也可以通道化为 4 个 10GbE 端口，也可与接下来的两个连续端口捆绑在一起，然后拆分为 12 个 10GbE 端口作为一个端口范围。每个 6xQSFP 机壳中只有第一个和第四个端口可用于通道化端口范围（参见 图 7）。您必须使用命令 set chassis fpc slot slot-number pic slot-number port port-number speed speed 配置端口速度。例如，要将第一个路由器端口设置为 40GbE（非通道化），请使用命令 set chassis fpc slot 0 pic 0 port 0 speed 40g 。

表 6 显示了端口的可用组合。在 PTX10K-LC1102 上，默认情况下端口处于启用状态。

表 6：PTX10K-LC1102 端口映射

端口号	4 个 10GbE	4 个 10GbE 通道化端口组	40GbE	100GbE	100GbE 禁用
0	✓	✓	✓	–	–
1	✓		✓	✓	0, 2
2	✓		✓	–	–
3	✓	✓	✓	–	–
4	✓		✓	–	–
5	✓		✓	✓	3, 4
6	✓	✓	✓	–	–
7	✓		✓	✓	6, 8
8	✓		✓	–	–
9	✓	✓	✓	–	–
10	✓		✓	–	–
11	✓		✓	✓	9, 10
12	✓	✓	✓	–	–
13	✓		✓	✓	12, 14
14	✓		✓	–	–
15	✓	✓	✓	–	–
16	✓		✓	–	–
17	✓		✓	✓	15, 16
18	✓	✓	✓	–	–
19	✓		✓	✓	18, 20
20	✓		✓	–	–
21	✓	✓	✓	–	–
22	✓		✓	–	–
23	✓		✓	✓	21, 22
24	✓	✓	✓	–	–
25	✓		✓	✓	24, 26
26	✓		✓	–	–
27	✓	✓	✓	–	–
28	✓		✓	–	–
29	✓		✓	✓	27, 28
30	✓	✓	✓	–	–
31	✓		✓	✓	30, 32
32	✓		✓	–	–
33	✓	✓	✓	–	–
34	✓		✓	–	–
35	✓		✓	✓	33, 34

端口状态和活动 LED 指示灯

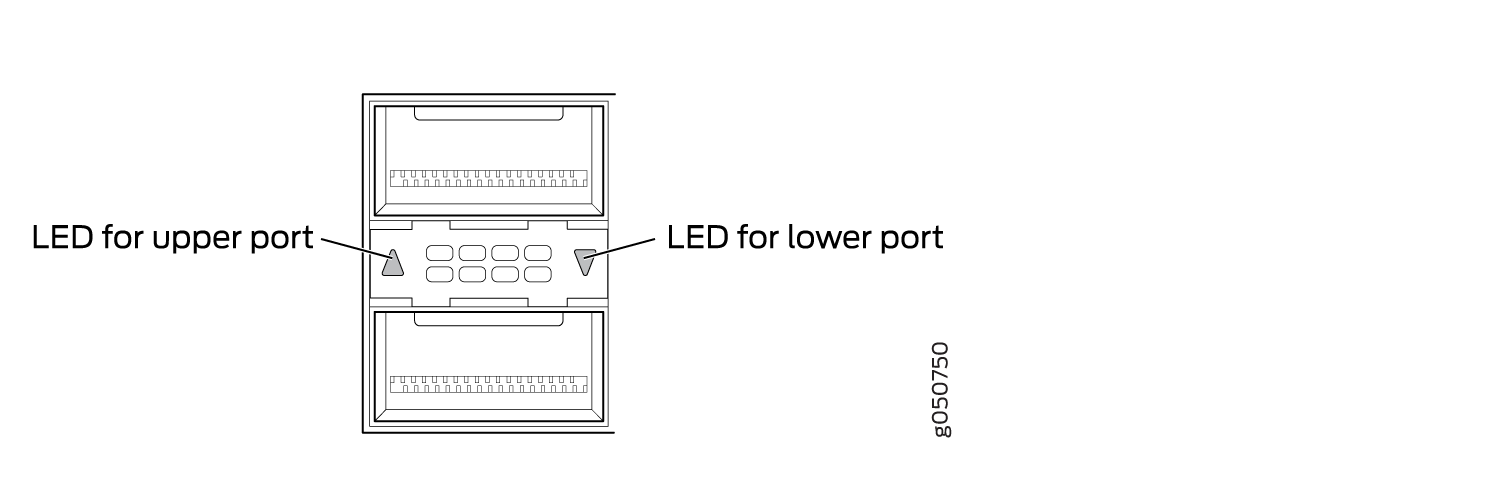

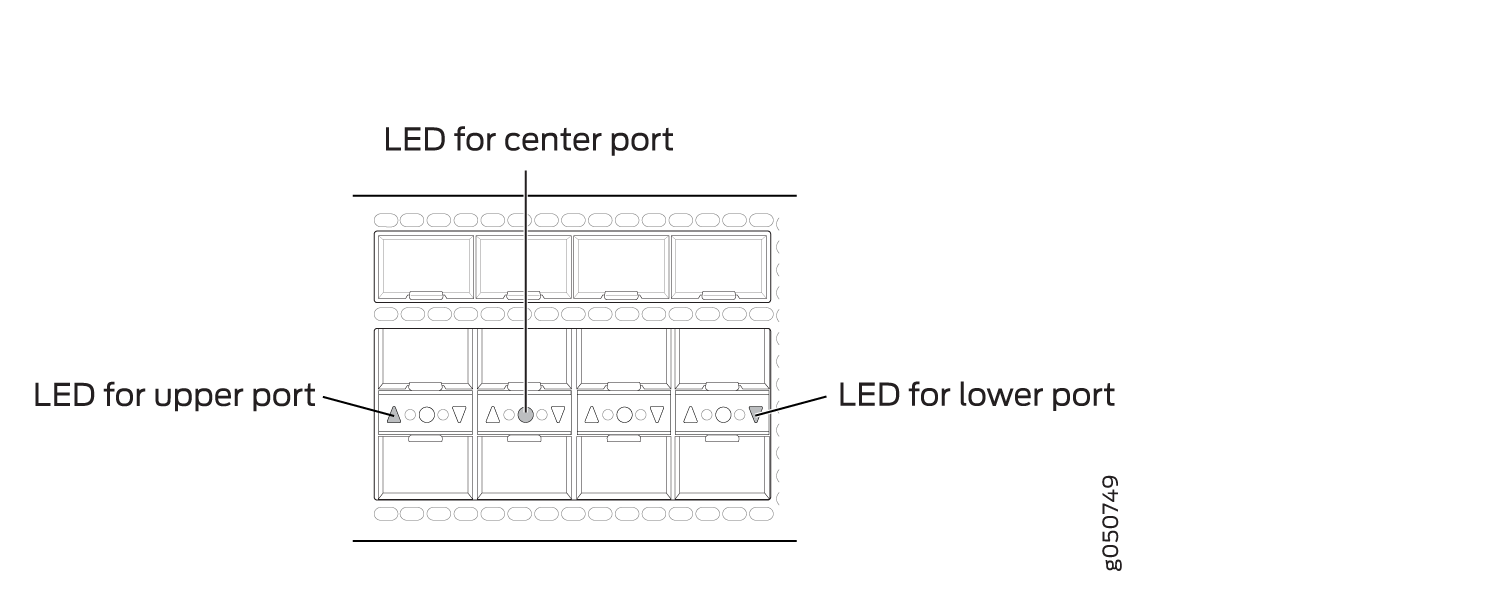

每个网络端口都有一个双色向上或向下 LED 指示灯，根据端口是否配置为通道化，显示端口状态和链路活动。参见 图 8、 表 7 和 表 8。

表 7：PTX10K-LC1102 线卡上的非通道化网络端口链路和活动 LED

颜色	省/州	描述
不点亮	关闭	端口在管理上已禁用、没有电源、链路已关闭或收发器不存在。
绿色	稳步上	已建立链路，但没有活动。
	闪烁	一个链路已启动，并且有活动。
黄色或琥珀色	慢速闪烁或闪烁	端口上启用了信标功能。
	闪烁	单个 LED 闪烁表示接口故障。

表 8：PTX10K-LC1102 线卡上的通道化网络端口链路和活动 LED

颜色	省/州	描述
不点亮	关闭	端口在管理上已禁用、没有电源、链路已关闭或收发器不存在。所有子通道都被禁用。
绿色	稳步上	链路已建立。通道化后，所有子通道都已开启。未通道化时，表示没有活动。
	闪烁	一个链路已启动，并且有活动。未通道化时，表示端口在 40GbE 或 100GbE 模式下处于开启且处于活动状态。通道化后，所有四个通道均处于开启和活动状态。
黄色或琥珀色（通道化）	稳步上	至少有一个通道链路已开启，但并非所有信道都已开启。渠道链接上没有活动。
	闪烁	至少有一个通道链路已开启，但并非所有信道都已开启。频道链路上有活动。
	慢速闪烁或闪烁	在一个或多个子通道上启用信标功能。
	闪烁	一个或多个子通道存在故障情况。
黄色或琥珀色	闪烁	单个 LED 闪烁表示接口故障。所有四个 LED 都闪烁，表示端口上已启用信标功能。

硬件功能

PTX10K-LC1104 线卡可为需要具有媒体访问控制安全性 （MACsec） 功能的相干密集波分复用 （DWDM） 的云提供商、服务提供商和企业提供高达 1.2 Tbps 的数据包转发。6 端口线卡内置光纤，支持 100 Gbps、150 Gbps 和 200 Gbps 速度下的灵活速率调制。PTX10008 和 PTX10016 路由器最多支持 4 个 PTX10K-LC1104 相干线卡。见 图 9。

运行 Junos OS 17.4R1-S1 及更高版本的 PTX10008 路由器支持 PTX10K-LC1104 线卡。运行 Junos OS 18.3R1 及更高版本的 PTX10016 路由器支持 PTX10K-LC1104 线卡。

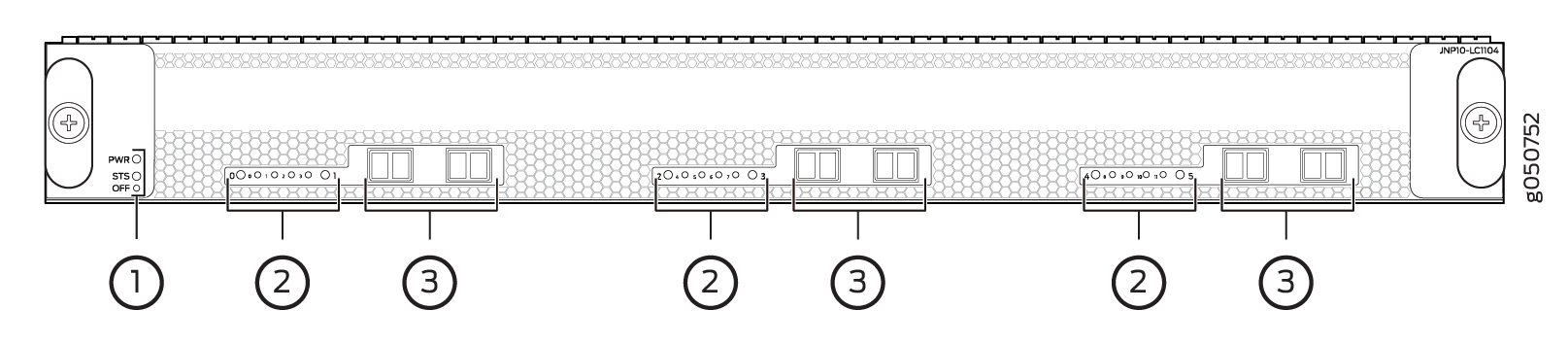

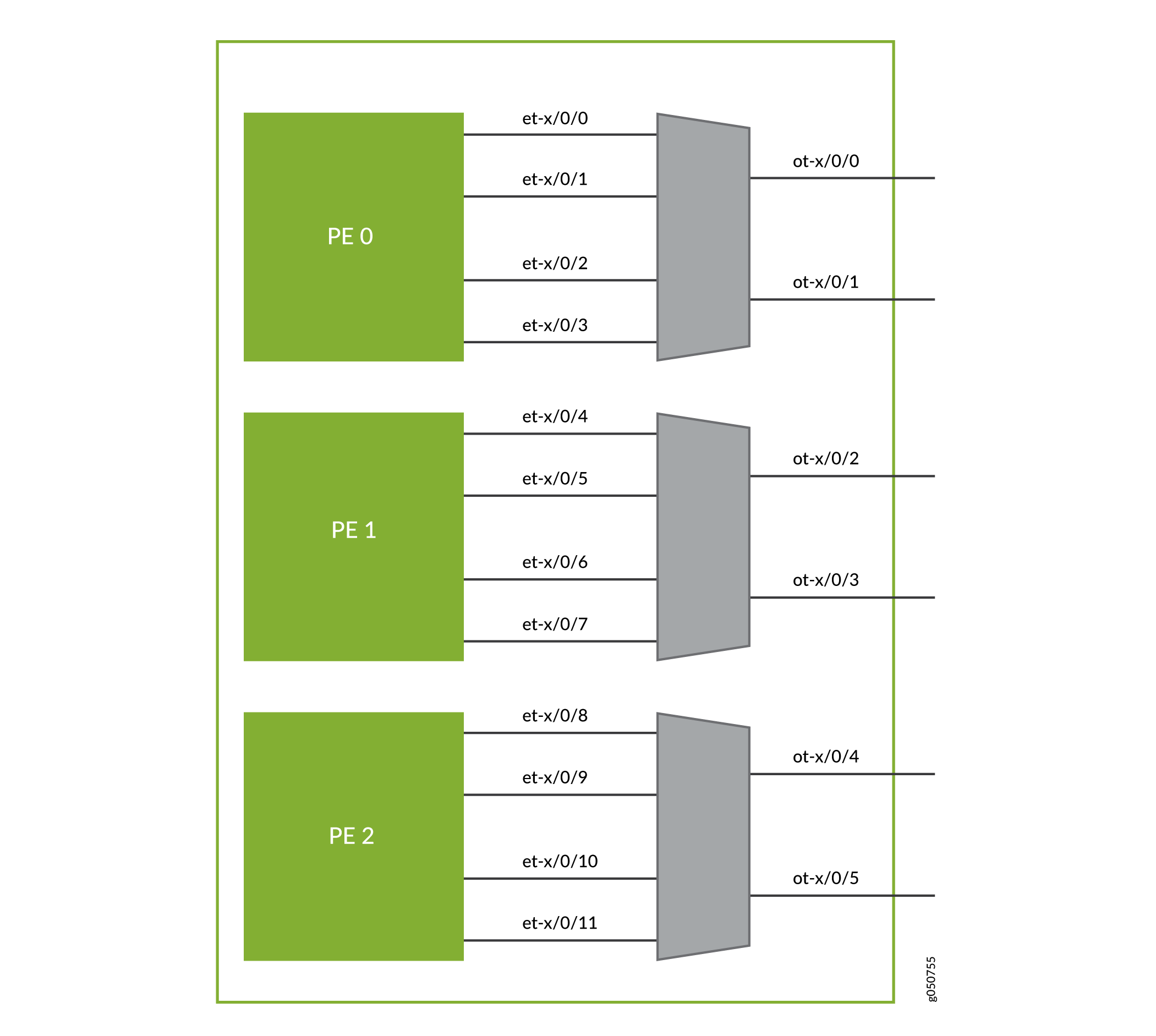

每个 PTX10K-LC1104 都有六个物理接口 （ot-x/x/），x可连接到三个内置灵活速率光学转发器之一，在 PTX10008 或 PTX10016 系统上最多支持 24 个物理接口。每个转发器将四个 100GbE 逻辑接口 （et-x/x/）x 连接到三个转发 ASIC 之一。这些转发 ASIC 负责在每个 100GbE 接口上进行可选的 MACsec 加密。见 图 10。

注意：

所有光学属性均在接口下ot配置。使用 set interfaces ot-x/x/x optics-options CLI 命令设置这些选项。使用 set security macsec connectivity-association ca-name encryption-algorithm在接口上et执行 MACsec 配置。与光纤传输网络 （OTN） 相关的配置也在 et- 接口上完成。

六个网络端口中的每一个都可以三种调制格式之一运行;见 表 9。

表 9：PTX10K-LC1104 调制格式

速度 （Gbps）	调制	距离
100	DP-QPSK	长途 - 4000 公里
150	DP-8QAM	区域或城域 - 2000 公里
200	DP-16QAM	城域网 DCI - 1000 公里

兼容性

瞻博网络集成DWDM解决方案包括集成在瞻博网络QFX 系列交换机上的 100GbE 相干光学、MX 系列 5G 通用路由平台、PTX 系列 数据包传输路由器，以及针对 数据中心互连 （DCI） 优化的^{瞻博网络®} BTI 系列数据包光学平台。作为开放云互连 （OCI） 解决方案的一部分，PTX10K-LC1104 相干线卡与许多第三方光学产品以及瞻博网络光学解决方案和产品兼容。该线卡可在 100 Gbps 和 200 Gbps 模式下与 BTI 系列数据包光学传输 UFM6 互作。它还与 100 Gbps 模式下的 MX 系列 MIC 和 PTX 系列 PIC 兼容。见 表 10。

表 10：100 Gbps 模式下的瞻博网络兼容产品

平台	产品	型号信息
PTX 系列	PTX-5-100-WDM	请参阅硬件兼容性工具 PTX-5-100-WDM。
MX 系列	MIC3-100G-DWDM	请参阅硬件兼容性工具 MIC3-100G-DWDM。
QFX 系列	QFX10K-12C-DWDM	请参阅硬件兼容性工具 QFX10K-12C-DWDM。

光传输规格

您可以使用单模光纤 （SMF） 和 LC 连接器连接线卡。有关光学转发器的规格，请参阅 表 11 和 表 12 。

表 11：PTX10K-LC1104 光学传输规格

规格	value
标准合规性	IEEE 802.3 IEC 60825-1 1 类
调制格式	DP-QPSK、DP-8QAM、DP-16QAM
线速	DP-QPSK = 136.66 Gbps DP-8QAM = 205 Gbps DP-16QAM= 273.33 Gbps
FEC 类型	15% 或 25% SD-FEC
信道规划波长范围	扩展 C 波段，1528.77 nm 至 1566.72 nm
信道规划频率范围	196.1 赫兹至 191.35 赫兹
信道间隔	37.5 GHz、50 GHz 和 100 GHz
信道可调性	12.5 GHz 网格。请参阅每 秒 1.2 TB DWDM OTN 模块波长。
光发射器输出功率（开启）	–12 至 1.5 dBm，0.1 dB 步长，+/–-1 dB 精度
光发射器输出功率（关闭）	≤ —40 dBM
光发射器波长精度	+/-–1.8 GHz
光发射机信道调谐时间	≤ 90 秒跨 C 频段
发射输出光信噪比 （OSNR）	≥ 36 分贝

光学接收规格

表 12：PTX10K-LC1104 光学接收规格

规格	100G DP-PSK	150G DP-8QAM	200G DP-16QAM
光接收器输入功率范围（低 Rx OSNR）	—18 dBm 至 0 dBm	—18 dBm 至 0 dBm	—18 dBm 至 0 dBm
光接收器输入功率范围（未放大/暗光纤应用）	—32 dBm 至 0 dBm	—27 dBm 至 0 dBm	—25 dBm 至 0 dBm
光接收器损坏输入功率阈值	+17 dBm	+17 dBm	+17 dBm
光接收器最小 OSNR（背对背），典型值	10.3 分贝	14.7 分贝	17.6 分贝
光接收器最低 OSNR（背对背）、最坏情况、生命周期终止	11.5 分贝	16.0 分贝	19.0 分贝
光接收器色散容差	+/— 70,000 ps/nm	+/— 45,000 ps/nm	+/—30,000 ps/nm
光接收器 PMD 容差	30 ps 平均 DGD	20 ps 平均 DGD	15 ps 平均 DGD
光接收器偏振跟踪	100 克拉德/秒	50 克拉德/秒	50 克拉德/秒

状态和活动 LED 指示灯

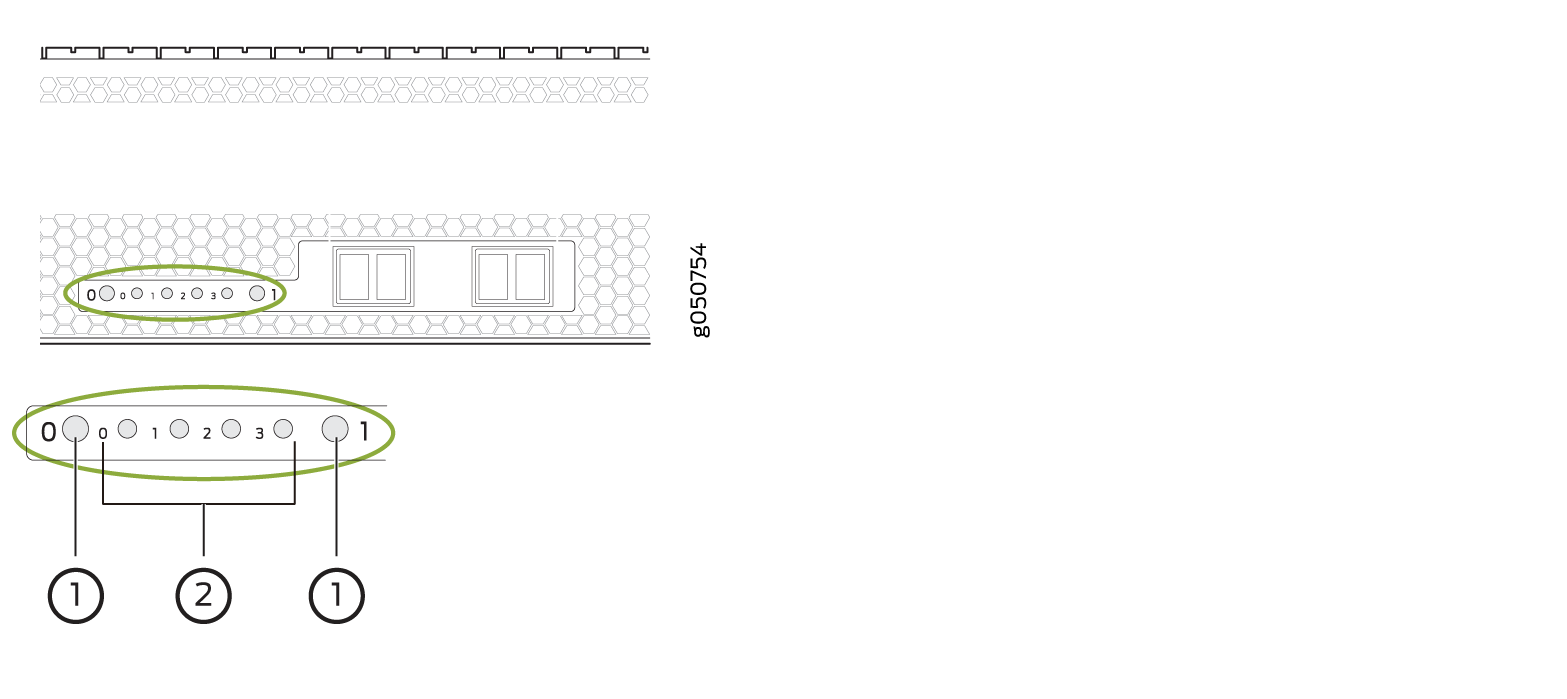

网络端口有两种类型的 LED：端口 LED 和以太网链路 LED。六个物理端口的 LED 指示 OT 接口的链路状态。每个端口对之间有四个 LED，用于指示关联 et- 接口的链路状态（参见 图 11）。要确定 ot- 接口的链路状态，请参阅 表 13。

表 13：网络端口状态 LED（OT 接口）

颜色	描述
不点亮	端口未配置。
绿色常亮	将在接口上 ot 建立链路。
琥珀色常亮	与端口关联的光模块存在故障情况，或者端口已配置但链路已关闭。

您还可以通过检查四个以太网 LED 的模式来确定接口的 et 配置。见 表 14。要确定这些 et 接口的链路状态和，请参阅 表 15。

表 14：每两个 ot 端口的有效 et 接口链路组合

调制格式	聚合数据传输速率	ot 接口数据传输速率		et 接口	配置
		端口 0、2、4	1, 3, 5
16-QAM （x2）	4 个 100GbE	200 Gbps	200 Gbps	0, 1, 2, 3	2 个独立的 200 Gbps 16-QAM
QPSK 和 16-QAM	3 个 100GbE	100 Gbps	200 Gbps	0, 2, 3	独立 QPSK 和 16-QAM
16-QAM 和 QPSK	3 个 100GbE	200 Gbps	100 Gbps	0, 1, 2	独立 QPSK 和 16-QAM
8-QAM	3 个 100GbE	150 Gbps	150 Gbps	0, 1, 2	2 耦合 150 Gbps 8-QAM
QPSK 和 QPSK	2 个 100GbE	100 Gbps	100 Gbps	0,2	独立的 100 Gbps QPSK

表 15：以太网链路 LED（et 接口）

颜色	描述
不点亮	et- 接口已关闭。
绿色常亮	et- 接口已启动，但没有活动。
绿色闪烁	链路在 et- 接口上运行，并且有活动。

光纤和以太网接口报警和缺陷

表 16 和 表 17 介绍了线卡上可能发生的 OT 和 ET 接口报警和缺陷，以及发生报警或缺陷时的链路状态。

提示：

您可以使用作模式 CLI 命令查看光学和以太网报警及缺陷 show interfaces interface-name extensive 。

表 16：OT 接口报警和缺陷

类别	报警	描述	链路状态
OTN	网络通道 LOS	信号丢失	链路向下
	网络通道 LOF	帧丢失	链路向下
	网络通道 LOM	多帧丢失	链路向下
	网络通道 OTU-BDI	反向缺陷识别	链路向下
OTN FEC	FEC 降级 （OTU-FEC-DEG）	前向纠错已降级	如果满足信号降级或向后 FRR 阈值，则断开链路
	FEC 过多 （OTU-FEC-EXE）	有未更正的单词，帧标题中有错误。	可能的链路中断
光纤和光通道	模块故障	模块故障状态	链路向下
	Rx 调制解调器同步故障	调制解调器同步检测故障	链路向下
	Rx 调制解调器失锁 OTU-BDI	调制解调器锁定故障	链路向下
	Rx 失准	失准故障	链路向下
	网络通道 LOS	通道 Rx 信号丢失	报警
	调制器偏置控制环路故障	调制器偏置控制环路收敛失败。	报警
	ITLA 故障	ITLA作失败	报警
	DAC 校准故障	DAC 校准故障	报警
	ADC校准故障	ACD 校准故障	报警

表 17：et 接口报警和缺陷

类别	报警	描述	链路状态
OTN	LOS	信号丢失	报警
	LOF	帧丢失	报警
	LOM	多帧丢失	报警
OTN OTU	OTU-AIS	报警指示信号或全部信号	报警
	OTU-BDI	反向缺陷识别	报警
	OTU-IAE	传入对齐错误	警告
	OTU-TTIM	目标接入点标识符 （DAPI）、源接入点标识符 （SAPI） 或从预期到接收不匹配	警告
	OTU-BIAE	向后传入对齐错误	警告
	OTU-TSF	OTU 跟踪信号故障	警告
	OTU-SSF	OTU 服务器信号故障	警告
OTN ODU	ODU-AIS	报警指示信号或全部一个信号	报警
	ODU-OCI	打开连接错误	报警
	ODU-LCK	用于路径监控和 TCM 级别 1 至 6 的 ODU 锁定触发器	报警
	ODU-BDI	向后缺陷指示	报警
	ODU-TTIM	DAPI 或 SAPI 从预期到接收不匹配	警告
	ODU-IAE	传入对齐错误	警告
	ODU-LTC	串联连接丢失	警告
	ODU-CSF	客户端信号故障	警告
	ODU-TSF	跟踪信号故障	警告
	ODU-SSF	服务器信号故障	警告
	ODU-PTIM	有效负载类型不匹配	报警

概述

PTX10K-LC1105 线卡旨在跨高速链路提供安全的以太网通信。该卡由 30 个支持 MACsec 的 28 Gbps QSFP+ 可插拔解决方案 （QSFP28） 端口组成。端口支持 100 Gbps 或 40 Gbps 的速度，您可以通过 CLI 配置端口速度。参见 图 12。

运行 Junos OS 17.4R1-S1 及更高版本的 PTX10008 和 PTX10016 路由器支持 PTX10K-LC1105 线卡。

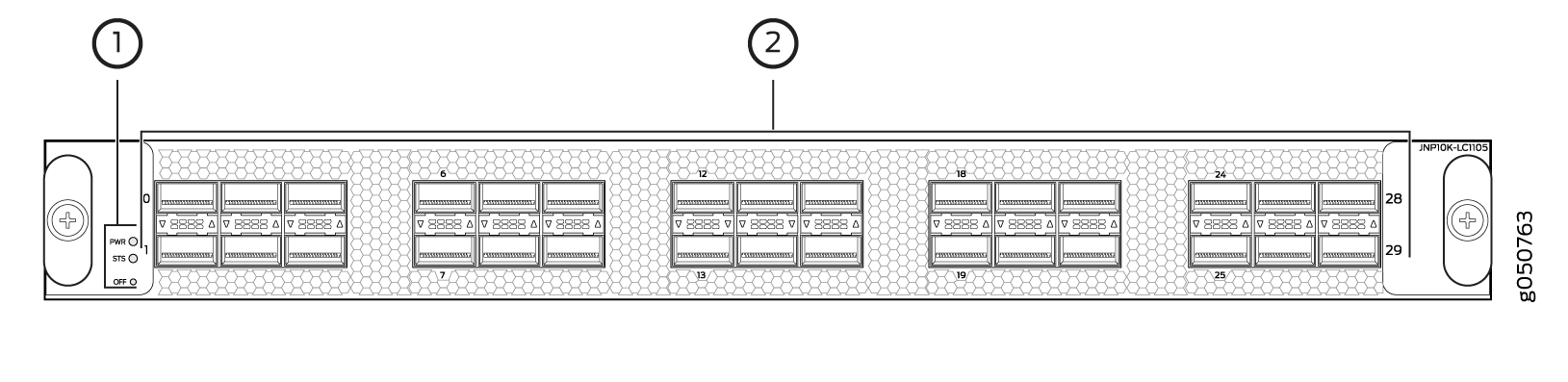

网络端口

30 个 QSFP28 端口中的每个端口均可用作：

• 100GbE 端口（使用 QSFP28 光纤收发器时）。

• 40GbE 端口（使用 QSFP+ 光纤收发器时）。

在 PTX10K-LC1105 上，端口默认处于启用状态。

要更改模式，请使用 Junos OS作命令 set chassis fpc slot-number pic 0 port port number channelization-speed speed。

通道化 40 千兆以太网端口

PTX10K-LC1105 线卡上的每个 40 千兆以太网端口均可通道化为四个 10 千兆以太网或通道。当端口处于通道化模式时，每个数据包转发引擎上的第四个端口将被禁用，映射到同一数据包转发引擎的其余四个端口可用作 4 个 10 千兆以太网、40 千兆以太网或 100 千兆以太网端口。对于 PTX10K-LC1105 线卡上的每个数据包转发引擎，通道化模式独立工作。有关最大端口配置，请参阅 表 19 。

表 19：最大端口配置

端口速度	非通道化模式（模式 D）	通道化模式（模式 A）
100 Gbps	30 或	24 或
40 Gbps	30	24 或
10 Gbps	0	96

PTX10K-LC1105 线卡中的端口行为与与端口关联的 ASIC 相关联。您必须单独配置每个端口，以便将 40 千兆以太网端口通道化为 4 个独立的 10 千兆以太网端口。例如，ASIC PE0 映射到端口 0、2、4、6 和 8。第四个端口端口 6 处于禁用状态。请参阅 表 20 ，了解 图 12 中的可用端口列表和相关 ASIC 映射，以找到可用端口和禁用端口。

注意：

如果更改通道化模式（模式 D 到模式 A 或模式 A 到模式 D），新的端口速度配置不会导致 FPC 自动重新启动，但会 FPC need bounce 触发告警。要确保新的端口速度配置生效，必须手动重新启动 FPC。手动重新启动 FPC 或删除新的端口速度配置时，告警将被清除。

注意：

当端口速度从一个设置手动更改为另一个设置时，或者当接口停用时，命令 show interface interface-name 会在短时间内显示错误 Device interface-name not found 。确保收发器处于工作状态。随后将启动接口。

表 20：通道化端口映射

ASIC	可用端口	禁用端口
PE0	0, 2, 4, 8	6
PE1	1, 3, 5, 9	7
PE2	10, 12, 14, 18	16
PE3	11, 13, 15, 19	17
PE4	20, 22, 24, 28	26
PE5	21, 23, 25, 29	27

电源和状态 LED 指示灯

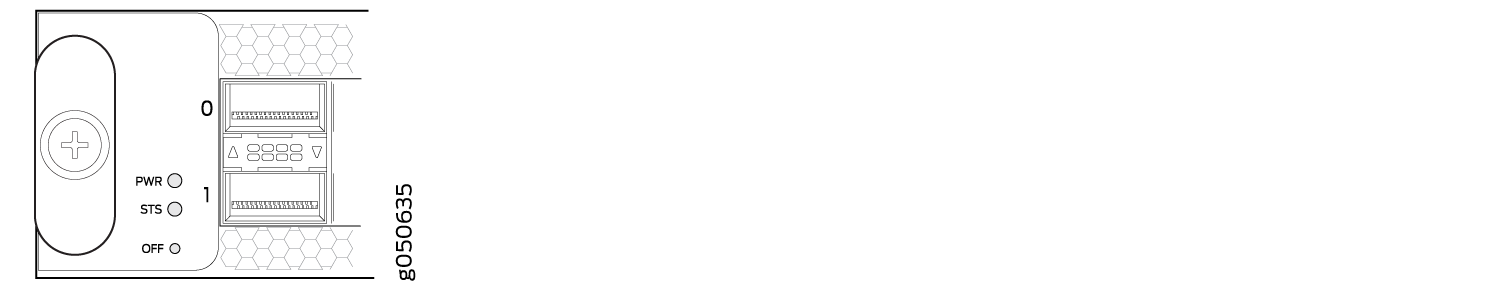

网络端口左侧的两个 LED 指示线卡的电源 （PWR） 和状态 （STS）。见 表21 和 表22。

表 21：电源 LED

颜色	省/州	描述
不点亮	关闭	线卡没有电源。
绿色	稳步上	线卡通电了
黄色或琥珀色	闪烁	线卡出现电源故障。

表 22：状态 LED 指示灯

颜色	省/州	描述
不点亮	关闭	线卡脱机或已禁用。
绿色	稳步上	线卡已联机。
黄色或琥珀色	稳步上	线卡正在启动。
	闪烁	线卡有故障情况或告警。
	慢速闪烁或闪烁	信标功能已启用。

端口状态和活动 LED 指示灯

每个 QSFP28 端口都有一个双色向上或向下 LED 指示灯，用于显示端口状态和链路活动。见 图 13 和 表 23。

表 23：PTX10K-LC1105 线卡上的网络端口状态和活动 LED

颜色	省/州	描述
不点亮	关闭	端口在管理上已禁用、没有电源、链路已关闭或收发器不存在。
绿色	稳步上	已建立链路，但没有活动。
	闪烁	一个链路已启动，并且有活动。
黄色或琥珀色	慢速闪烁或闪烁	端口上启用了信标功能。
	闪烁	单个 LED 闪烁表示接口故障。

概述

该线卡承载五个瞻博网络定制 ASIC，每个 ASIC 承载两个数据包转发引擎。未使用第五个 ASIC 中的一个数据包转发引擎。

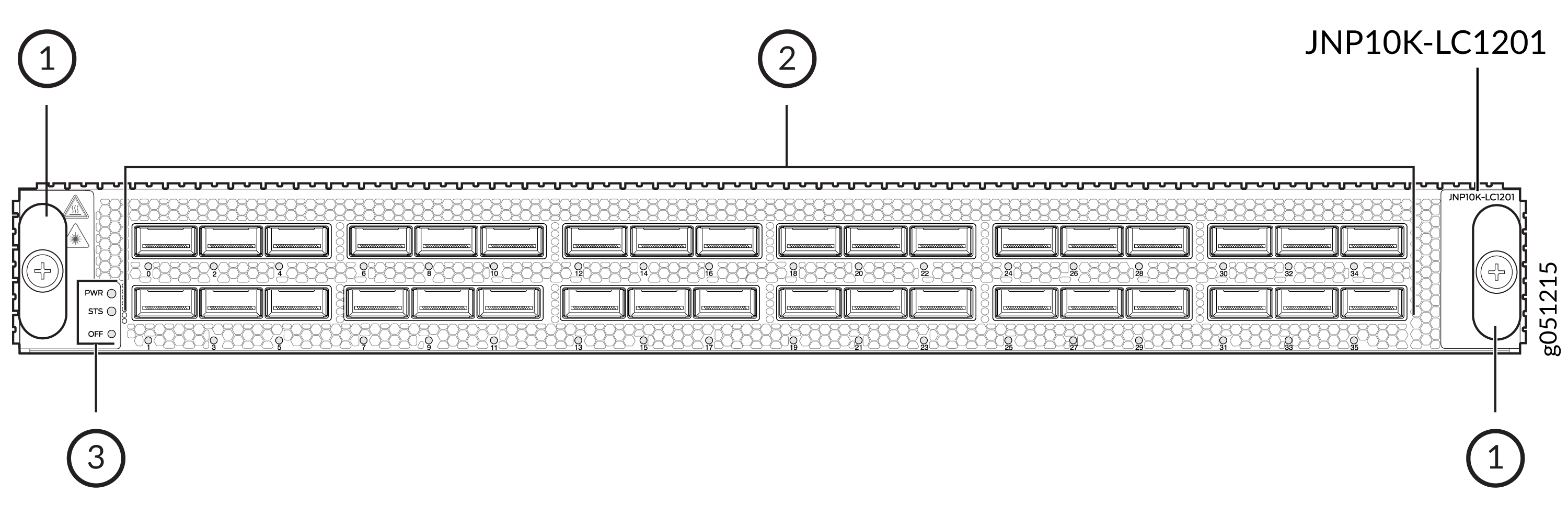

您可以将 PTX10K-LC1201-36CD 线卡水平安装在 PTX10004、PTX10008 和 PTX10016 机箱中，位于机箱正面。

运行Junos OS演化版 20.3R1 （Junos Continuity） 及更高版本的 PTX10004 路由器支持 PTX10K-LC1201-36CD 线卡。运行 Junos OS 演化版 19.4R1-S1 及更高版本的 PTX10008 路由器支持 PTX10K-LC1201-36CD 线卡。运行 Junos OS 演化版 21.2R2 及更高版本的 PTX10016 路由器支持 PTX10K-LC1201-36CD 线卡。PTX10K-LC1201-36CD 线卡可在 PTX10004、PTX10008 或 PTX10016 路由器上与 PTX10K-LC1202-36MR 线卡互作。

表 24：PTX10K-LC1201-36CD 线卡所需的组件

组件（现场可更换部件）	PTX10004 部件号	PTX10008 部件号	PTX10016 的部件号
交换矩阵：交换机接口板 （SIB）	JNP10004-SF3	JNP10008-SF3 或 JNP10008-SF5 Junos OS Evolved 版本 24.4R2 提供了对 JNP10008-SF5 的支持。	JNP10016-SF3
路由和控制板 （RCB）	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E
风扇托架	JNP10004-FAN2、JNP10004-FAN3	JNP10008-FAN2、JNP10008-FAN3	JNP10016-FAN2
风扇托架控制器	JNP10004-FTC2、JNP10004-FTC3	JNP10008-FTC2、JNP10004-FTC3	JNP10016-FTC2
电源	JNP10K-PWR-AC2、JNP10K-PWR-AC3、JNP10K-PWR-DC2、JNP10K-PWR-DC3、JNP10K-PWR-AC3H	JNP10K-PWR-AC2、JNP10K-PWR-AC3、JNP10K-PWR-DC2、JNP10K-PWR-DC3、JNP10K-PWR-AC3H	JNP10K-PWR-AC2、JNP10K-PWR-AC3、JNP10K-PWR-DC2、JNP10K-PWR-DC3、JNP10K-PWR-AC3H

网络端口

QSFP56-DD 端口支持：

• 400GbE 收发器 （QSFP56-DD）

• 400GbE 有源光缆（QSFP56-DD AOC）

• 4 个 100GbE 收发器 （QSFP56-DD）

• 2 个 100GbE 收发器 （QSFP28-DD）

• 100GbE 收发器 （QSFP28）

• 100GbE AOC （QSFP28）

• 40GbE 收发器 （QSFP+）

• 40GbE 到 10GbE QSA（Junos OS 20.2R1 及更高版本）

通道化

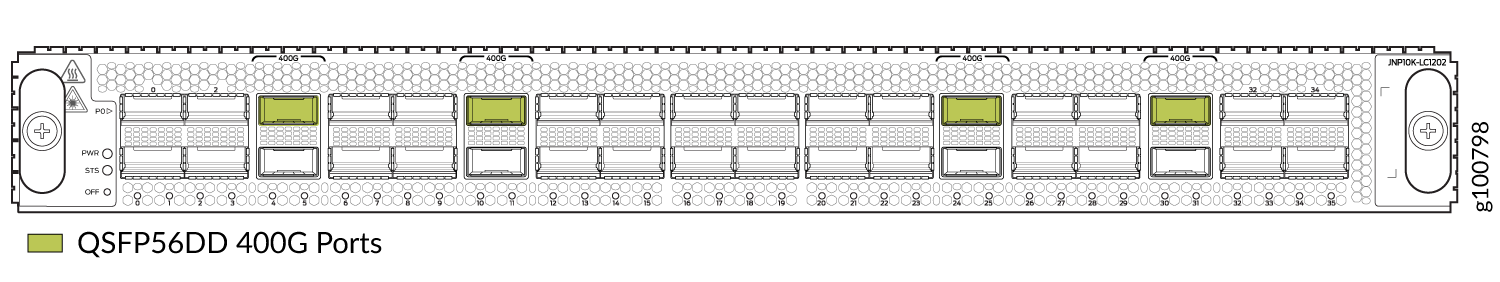

PTX10K-LC1201-36CD 线卡的所有 36 个端口默认为 400GbE。您可以将所有端口设置为特定速度和通道化，也可以单独对每个端口进行通道化。PTX10K-LC1201-36CD 上用于通道化端口的 CLI 语法与版本有关。

对于从 Junos OS 演化版 19.4R1-S1 到 Junos OS 演化版 20.1R2 的软件版本：

使用 pic-mode Junos OS Evolved作模式set chassis命令中的和speed选项：

在此示例中， fpc slot 表示线卡插槽。PTX10K-LC1201-36CD 中只有一个 PIC;它始终编号为零。该 pic-mode 选项表示您配置的是 PIC 上的所有端口，而非单个端口。使用这些 speed 选项，您可以在所有 36 个端口上配置 100 Gbps 或 40 Gbps 速度，也可以在 36 个端口中的每个端口上配置 4 个 10 Gbps 通道。

例如，要在插槽 2 中的所有端口上设置 100 Gbps 速度：

要单独配置端口，您需要指定子端口（通道）的速度和数量。

例如，要将插槽 0 中的端口 15 通道化为 4 下游 100GbE 接口：

生成的接口将为：

注意：

如果在配置单个端口时未指定该 number-of-subports 值，则系统默认值为 1。同一示例如果不使用该 number-of-subports 选项，将产生一个下游 100GbE 接口。

对于 Junos OS 演化版 20.1R2 及更高版本的软件版本，和number-of-subports选项speed位于层次结构中interfaces。例如，要将插槽 0 中的端口 15 通道化为四个下游 100GbE 接口：

保存并提交更改后，以下每个生成的接口都将是：

带宽支持

表 25 列出了每个 PTX10K-LC1201-36CD 线卡支持的带宽。

表 25：PTX10K-LC1201-36CD 带宽

使用的 SIB 数量	每个插槽的带宽（不含交换矩阵冗余）
6	14.4 Tbps
5	12 Tbps
4	9.6 Tbps
3	7.2 Tbps

网络 LED 指示灯

每个网络端口都有一个三色 LED，用于指示链路活动和状态。LED 上的红色、琥珀色和绿色根据端口是否通道化以及信标是否激活而有不同的解释。如果端口上的信标功能已激活，则端口会闪烁。

表 26：PTX10K-LC1201-36CD 网络 LED

端口状态	正常状态	描述
非通道化	不亮、熄灭	收发器未安装或链路由于信号丢失而关闭。
	绿色，稳步亮起	链路已建立。
	琥珀色，稳定亮着	链路已关闭，是由于远程错误或端口通过 CLI 被禁用。
	红色，常亮	链路因硬件故障或本地错误而中断。
通道化	不亮、熄灭	由于信号丢失，所有通道均关闭。
	绿色，稳步亮起	链路已建立，所有通道均已开启。
	琥珀色，稳定亮着	适用于所有其他情况。
	红色，常亮	端口出现硬件故障。

线卡状态 LED 指示灯

线卡具有电源 LED （PWR） 和状态 LED （STS）。

表 27：线卡状态 LED 指示灯

LED 指示	省/州	LED指示	信标/端口位置开启
功率（压水堆）	线卡没电了。	关闭	关闭
	线卡通电且运行正常。	绿色，稳步亮起	绿色，稳步亮起
	线卡有故障情况。	红色，常亮	红色，常亮
状态 （STS）	线卡已禁用或脱机。	关闭	关闭
	线卡联机且运行正常。	绿色，稳步亮起	绿色，闪烁
	线卡正在启动。	绿色，闪烁	绿色，闪烁
	线卡有故障情况。	红色，常亮	红色，闪烁

概述

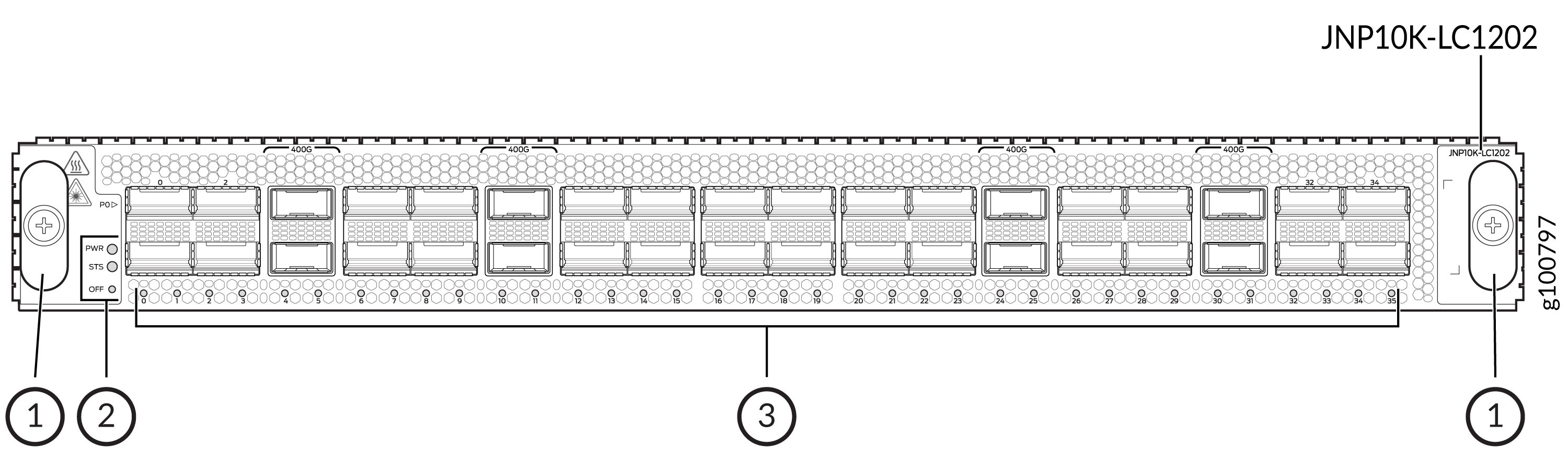

PTX10K-LC1202-36MR（型号：JNP10K-LC1202）是一款 36 端口线卡，可提供 4.8 Tbps 的线速吞吐量。该线卡有 32 个 QSFP28 端口（每个端口支持最大 100 Gbps 的速度）和 4 个 QSFP56-DD 端口（每个端口支持最大 400 Gbps 的速度）（参见 图 15）。

在纯 100 Gbps 端口速度配置中，线卡支持 3.6 Tbps 的吞吐量（36 个端口中的每一个都以 100 Gbps 的速度运行）。

在 100 Gbps 和 400 Gbps 的混合速度配置中，该线卡支持 4.8 Tbps 的线速吞吐量（32 个 100 Gbps 端口和 4 个 400 Gbps 端口）。

线卡承载两个瞻博网络定制 ASIC，每个 ASIC 承载两个数据包转发引擎。线卡支持每个数据包转发引擎 1.2 Tbps 的最大吞吐量。

您可以将 PTX10K-LC1202-36MR 线卡水平安装在机箱正面的 PTX10004、PTX10008 和 PTX10016 机箱中。

线卡的噪音为 85 dBA。

PTX10K-LC1202-36MR 所需的组件

运行Junos OS演化版 20.3R1 （Junos Continuity） 及更高版本的 PTX10004 路由器支持 PTX10K-LC1202-36MR 线卡。运行 Junos OS 演化版 20.3R1 及更高版本（具有 Junos Continuity）的 PTX10008 路由器可支持 PTX10K-LC1202-36MR 线卡。运行 Junos OS 演化版 21.2R2 及更高版本的 PTX10016 路由器支持 PTX10K-LC1202-36MR 线卡。PTX10K-LC1202-36MR 线卡可在 PTX10004、PTX10008 或 PTX10016 路由器上与 PTX10K-LC1201-36CD 线卡互作。

表 28：PTX10K-LC1202-36MR 线卡所需的组件

组件 （FRU）	PTX10004 部件号	PTX10008 部件号	PTX10016 的部件号
交换矩阵：交换机接口板 （SIB）	JNP10004-SF3	JNP10008-SF3 或 JNP10008-SF5 Junos OS Evolved 版本 24.4R2 提供了对 JNP10008-SF5 的支持。	JNP10016-SF3
路由和控制板 （RCB）	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E
风扇托架	JNP10004-FAN2、JNP10004-FAN3	JNP10008-FAN2、JNP10008-FAN3	JNP10016-FAN2
风扇托架控制器	JNP10004-FTC2、JNP10004-FTC3	JNP10008-FTC2、JNP10008-FTC3	JNP10016-FTC2
电源	JNP10K-PWR-AC2、JNP10K-PWR-AC3、JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H	JNP10K-PWR-AC2、JNP10K-PWR-AC3、JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H	JNP10K-PWR-AC2 或 JNP10K-PWR-DC2、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H

网络端口和通道化

在 PTX10K-LC1202-36MR 线卡上，端口 4、10、24 和 30 是 400GbE （QSFP56-DD） 端口，其余是 100GbE （QSFP28） 端口。

图 16 显示了突出显示的 400GbE 端口。

通过使用分支电缆，您可以通道化 PTX10K-LC1202-36MR 端口。

线卡上的 QSFP56-DD 端口（端口 4、10、24 和 30）支持以下收发器：

• 1 个 400GbE 收发器 （QSFP56-DD）

• 4 个 100GbE 收发器 （QSFP56-DD）

• 2 个 100GbE 收发器 （QSFP28-DD）

• 1 个 100GbE 收发器 （QSFP28）

• 2 个 50GbE 收发器 （QSFP28）

• 1 个 40GbE 收发器 （QSFP+）

• 8 个 25GbE 收发器 （QSFP28-DD）

• 4 个 25GbE 收发器 （QSFP28）

• 4 个 10GbE 收发器 （QSFP+）

• 1 个 10GbE 收发器 （SFP+）

• 40GbE 到 10GbE QSA，从 Junos OS 演化版 20.4R1 及更高版本开始。

线卡上的 QSFP28 端口 0、2、5 到 9、11 到 18、20、22、23、25 到 29 和 31 到 35 支持以下收发器：

• 1 个 100GbE 收发器 （QSFP28）

• 2 个 50GbE 收发器 （QSFP+）

• 1 个 40GbE 收发器 （QSFP+）

• 4 个 25GbE 收发器 （QSFP28）

• 4 个 10GbE 收发器 （QSFP+）

• 1 个 10GbE 收发器 （QSFP+）

线卡上的 QSFP28 端口 1、3、19 和 21 支持 1 个 100GbE QSFP28 收发器。

注意：

如果前面的端口（0、2、18 和 20）未处于 100 Gbps 模式，则必须将端口 1、3、19 和 21 配置为未使用。这意味着，在 PTX10K-LC1202-36MR 线卡的 36 个端口中，只有 32 个端口可配置为 4x25GbE 和 4x10GbE 端口。

请参阅 端口检查器 工具以查看支持的端口速度。

您可以使用命令 set interfaces <interface-name> speed <speed> 在接口级别配置端口速度。

带宽支持

表 29 解释了每个 PTX10K-LC1202-36MR 线卡支持的带宽。

表 29：PTX10K-LC1202-36MR 带宽

使用的 SIB 数量	每个插槽的带宽（不含交换矩阵冗余）
6	4.8 Tbps
5	4 Tbps
4	3.2 Tbps
3	2.4 Tbps

网络 LED 指示灯

每个网络端口都有一个三色 LED，用于指示链路活动和状态。LED 上的红色、琥珀色和绿色根据端口是否通道化以及信标是否激活而有不同的解释。如果端口上的信标功能已激活，则端口会闪烁。

表 30：PTX10K-LC1202-36MR 网络 LED

端口状态	省/州	描述
非通道化	不亮、熄灭	端口中没有收发器，或者链路由于信号丢失而关闭。
	绿色，稳步亮起	链路已建立。
	琥珀色，稳定亮着	链路已关闭，是由于远程错误或端口通过 CLI 被禁用。
	红色，常亮	链路因硬件故障或本地错误而中断。
通道化	不亮、熄灭	由于信号丢失，所有通道均关闭。
	绿色，稳步亮起	链路已建立，所有通道均已开启。
	琥珀色，稳定亮着	适用于所有其他情况。
	红色，常亮	端口出现硬件故障。

线卡状态 LED 指示灯

线卡具有电源 LED （PWR） 和状态 LED （STS）。

表 31：线卡状态 LED 指示灯

LED 指示	省/州	LED指示	信标/端口位置开启
功率（压水堆）	线卡没电了。	关闭	关闭
	线卡通电且运行正常。	绿色，稳步亮起	绿色，稳步亮起
	线卡有故障情况。	红色，常亮	红色，常亮
状态 （STS）	线卡已禁用或脱机。	关闭	关闭
	线卡联机且运行正常。	绿色，稳步亮起	绿色，闪烁
	线卡正在启动。	绿色，闪烁	绿色，闪烁
	线卡有故障情况。	红色，常亮	红色，闪烁

概述

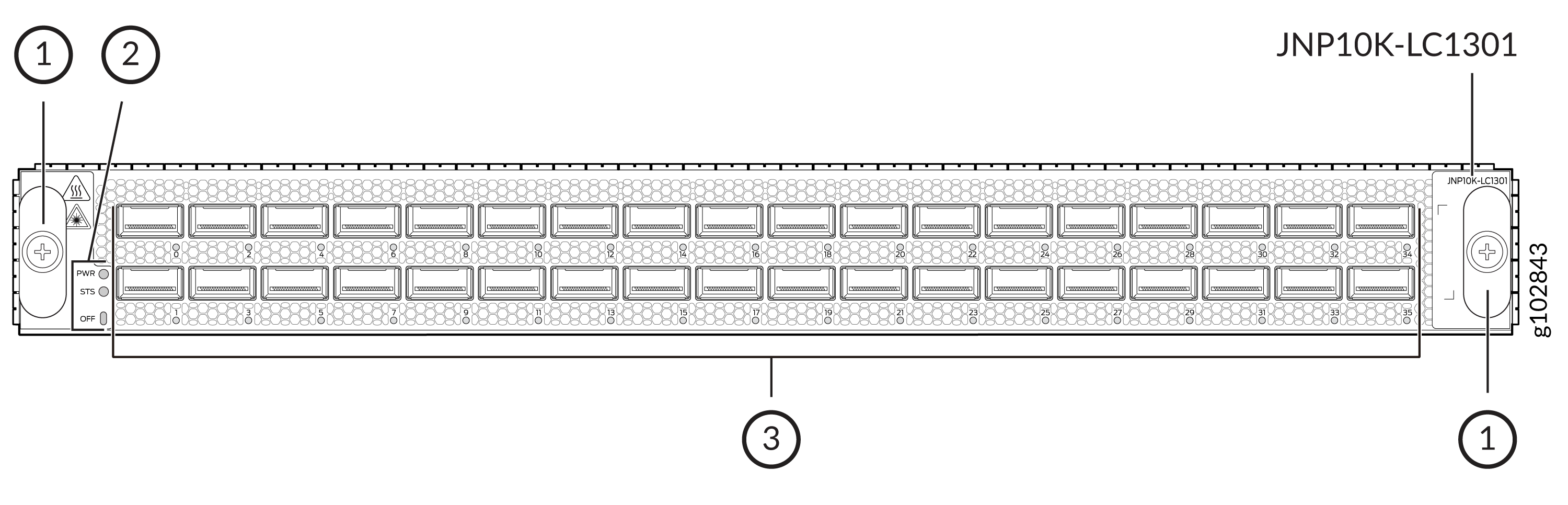

PTX10K-LC1301-36DD 线卡（型号：JNP10K-LC1301）是一款 36 端口线卡，线速吞吐量为 28.8 Tbps。36 个高密度 800 千兆位以太网 （800GbE） QSFP-DD 端口支持高达 800 Gbps 的速度。线卡承载两个瞻博网络定制 Express 5 ASIC，每个 ASIC 由两个数据包转发引擎组成。

这些端口支持 QSFP+、QSFP28、QSFP56-DD 和 400G-ZR 收发器。当线卡在正常电源模式下运行时，您最多可以安装 36 个 800 Gbps 或 2 个 400 Gbps 收发器。

您可以使用命令 set chassis fpc <fpc-slot> low-power-mode 将线卡配置为在低功耗模式下运行。当线卡在低功率模式下运行时，您最多可以安装 36 个 400 Gbps 收发器。

您还可以使用分支电缆、有源光缆 （AOC） 和端口以以下速度运行： 子 端口数（接口） 配置，用于将端口通道化为以以下速度运行：

• 1 个 800 Gbps

• 2 个 400 Gbps

• 1 个 400 Gbps

• 8 个 100 Gbps

• 7 个 100 Gbps

• 6 个 100 Gbps

• 5 个 100 Gbps

• 4 个 100 Gbps

• 3 个 100 Gbps

• 2 个 100 Gbps

• 1 个 100 Gbps

• 8 个 50 Gbps

• 4 个 50 Gbps

• 2 个 50 Gbps

• 1 个 40 Gbps

• 8 个 25 Gbps

• 4 个 25 Gbps

• 4 个 10 Gbps

• 1 个 10 Gbps

默认情况下，端口上的链路以 800 Gbps 的速度启动。您可以使用命令 set interfaces <interface-name> speed <speed> 更改端口速度。

瞻博网络 端口检查器 （https://apps.juniper.net/port-checker/） 可直观地展示各种瞻博网络网络设备，并有助于配置和验证不同的端口组合。

线卡的软件功能记录在 发行说明：Junos OS 演化版 24.4R1 中。

所需组件

表 32：PTX10K-LC1301-36DD 线卡所需的组件

组件	PTX10008 部件号
交换机接口板 （SIB）	JNP10008-SF5
路由和控制板 （RCB）	JNP10K-RE2-E128、JNP10K-RE1-E128、JNP10K-RE1-ELT 或 JNP10K-RE1-E
风扇托架	JNP10008-FAN3
风扇托架控制器	JNP10008-FTC3
电源	JNP10K-PWR-AC3、JNP10K-PWR-DC3 或 JNP10K-PWR-AC3H

带宽支持

表 33：带宽支持

使用的 SIB 数量	每插槽带宽
6	28.8 Tbps
5	24 Tbps
4	19.2 Tbps
3	14.4 Tbps

网络端口状态 LED 指示灯

每个网络端口都有一个三色 LED，用于指示链路活动和状态。LED 上的红色、琥珀色和绿色根据端口是否通道化以及信标是否激活而有不同的解释。如果端口上的信标功能已激活，则端口会闪烁。

表 34：端口状态 LED 指示灯

端口状态	描述	颜色和状态	信标/端口位置开启
未通道化	链路已建立。	绿色，稳步亮起	绿色，闪烁
	链路已关闭，是由于远程错误或端口通过 CLI 被禁用。	琥珀色，稳定亮着	琥珀色，闪烁
	链路因硬件故障或本地错误而中断。	红色，常亮	红色，闪烁
	端口未安装收发器或链路由于信号丢失而关闭。	不亮、熄灭	绿色，闪烁
通道化	已建立链路，所有通道均已开启。	绿色，稳步亮起	绿色，闪烁
	所有其他情况。	琥珀色，稳定亮着	琥珀色，闪烁
	端口出现硬件故障或故障。	红色，常亮	红色，闪烁
	由于信号丢失，所有通道均关闭。	不亮、熄灭	绿色，闪烁

线卡状态 LED 指示灯

线卡具有电源 LED （PWR） 和状态 LED （STS）。

表 35：线卡状态 LED 指示灯

LED 指示	描述	LED 颜色和状态	信标/端口位置开启
功率（压水堆）	线卡通电且运行正常。	绿色，稳步亮起	绿色，稳步亮起
	线卡有故障情况。	红色，常亮	红色，常亮
	线卡没电了。	关闭	关闭
状态 （STS）	线卡联机且运行正常。	绿色，稳步亮起	绿色，闪烁
	线卡正在启动。	绿色，闪烁	绿色，闪烁
	线卡有故障情况。	红色，常亮	红色，闪烁
	线卡已禁用或脱机。	关闭	关闭

启动时间

线卡的启动时间约为 566 秒。

硬件功能

QFX10000-60S-6Q 线卡由 60 个支持 10 Gbps 或 1 Gbps 端口速度的小型可插拔增强型 （SFP+） 端口、2 个支持 40 Gbps 或 100 Gbps 端口速度的双速 QSFP28 端口和 4 个支持 40 Gbps 端口速度的 QSFP+ 端口组成。默认情况下，所有 QSFP 和 SFP+ 端口均配置为 10 Gbps。QSFP28 端口默认配置为 40 Gbps 速度端口，但端口 60 和端口 64 为双速端口，可配置为支持 10GbE 或 40GbE 光纤收发器。端口 60 和 64 也可以配置为支持 100GbE 光纤收发器。有关支持的光收发器的详细信息，请参阅 硬件兼容性工具 。见 图 18。

QFX10000-60S-6Q 线卡在 Junos OS 19.1R1 及更高版本上受支持。

注意：

Junos OS 19.1R1 版不支持 10GbE SFP+ 端口上的 1GbE。

每个 QSFP28 端口（60 和 64）控制一个端口组，可配置为：

• 100GbE 端口（使用 QSFP28 光纤收发器）。接口速度按端口组配置。当 QSFP28 收发器插入端口（60 或 64）上方标有细黑线的 QSFP28 端口之一，且端口配置为 100GbE 时，两个相邻端口将被禁用，而 QSFP28 端口将启用 100GbE。将端口 60 配置为 100 Gbps 时，端口 61 和 62 将被禁用;将端口 64 配置为 100 Gbps 时，端口 63 和 65 将被禁用。

• 40GbE 端口（使用 QSFP+ 光纤收发器）。默认速度为 10 Gbps。

• 10GbE 端口（使用分支电缆和连接的光纤收发器）。配置通道化后，系统会将 40GbE 端口转换为四个独立的 10GbE 端口（或通道）。使用命令 set chassis fpc slot slot-number pic slot slot-number port port-number speed speed 更改端口速度。

每个 QSFP+ 端口（61、62、63 和 65）都是端口组的一部分，并由关联的 QSFP28 端口之一（60 或 64）控制。如果 QSFP28 端口以 40 Gbps 的速度运行，则每个 QSFP+ 端口均可配置为：

• 40GbE 端口（使用 QSFP+ 光纤收发器）。默认速度为 10 Gbps。

• 10GbE 端口（使用带有连接光收发器的分支电缆）。配置通道化后，系统会将 40GbE 端口转换为四个独立的 10GbE 端口（或通道）。使用命令 set chassis fpc slot slot-number pic slot slot-number port port-number speed speed 更改端口速度。

您可以使用 SFP+ 光纤收发器将每个 SFP+ 端口（0 到 59）均配置为一个 10GbE 端口。默认速度为 10 Gbps。

铜质 SFP 收发器只能安装在位于下方两行 SFP+ 端口行（底部）的端口上。铜质 SFP 收发器仅在底部两行 SFP+ 上受支持。铜质 SFP 收发器 （1000BASE-T） 仅限于这些行，因为它们在物理上比光纤 SFP 收发器 （1000BASE-X） 更大。将铜质 SFP 收发器堆叠在所有三行中会导致线卡内部损坏。光学 SFP 收发器可以堆叠并在所有 SFP+ 端口（ 0 到 59）中使用。

您可以将 66 个端口 0 到 65 中的任何一个配置为上行链路端口或接入端口。默认情况下，端口处于启用状态，默认配置会将端口添加到默认 VLAN。

端口组

QSFP28 和 QSFP+ 的 6 个组合端口可作为 6 个独立的 40GbE 端口运行，也可以作为 2 个端口组运行。第一个端口组由 QSFP28 端口 60 控制，并与 QSFP+ 端口 61 和 62 管理捆绑在一起。第二个端口组由 QSFP28 端口 64 控制，并与 QSFP+ 端口 63 和 65 管理捆绑在一起。要启用端口组，请将 100GbE 收发器插入 QSFP28 端口，并将该端口配置为 100-Gbps 端口。Junos OS 以 100 Gbps 的速度启用 QSFP28 端口，并禁用端口组中捆绑的两个 QSFP+ 端口。 图 19 显示了 QFX10000-60S-6Q 的 QSFP28 端口和端口组的位置。 表 36 显示了端口的可用组合。

表 36：QFX10000-60S-6Q 端口映射

端口号	4 个 10GbE	4 个 10GbE 通道化端口组	40GbE	100GbE	100GbE 禁用
60	✓	✓	✓	✓	61, 62
61	✓		✓	–	–
62	✓		✓	–	–
63	✓	✓	✓	–	–
64	✓		✓	✓	63, 65
65	✓		✓	–	–

40GbE 端口通道化

QSFP28 和 QSFP+ 端口支持从 40GbE 端口通道化为四个独立的 10GbE 端口。100GbE QSFP28 端口不支持将通道化为 50 Gbps 或 25 Gbps 速度。当端口 60 或端口 64 进行通道化时，端口组中的所有端口都会被通道化。端口不能单独进行通道化。

要将 40 Gbps 端口通道化为四个独立的 10 Gbps 端口（或多个通道），请使用命令set chassis fpc slot slot-number pic slot slot-number port port-number channel-speed speed。例如，要对插槽 6 中线卡的端口 60 到 62 进行通道化：

检查配置并发出 commit 命令。

如果希望将端口恢复为默认值，请从层次结构级别的[chassis fpc 6 pic 1 port port-number]配置中删除该speed语句并提交配置。网络端口将重置为默认的 40GbE 接口。

使用铜缆和光纤 SFP 收发器

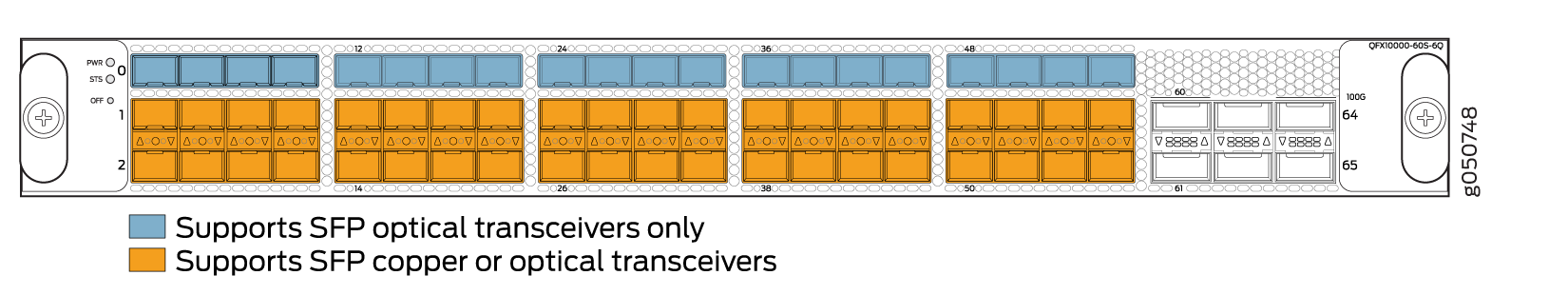

将 10GbE 端口 0 到 59 配置为 1GbE 端口时，可以在任意端口中使用光纤 SFP 收发器。但是，铜质 SFP 收发器仅限于下两行。见 图 20。

注意：

将三个铜质 SFP 收发器堆叠在一列中可能会导致线卡损坏。

由于 1 Gbps 铜质 SFP 收发器的物理尺寸比光学 SFP 收发器大，因此没有足够的空间堆叠三个铜质 SFP 收发器。顶行仅用于光纤 SFP 收发器。您可以在底部两行堆叠铜质收发器。端口是腹对腹排列的。将三个 SFP 收发器堆叠在一列中可能会损坏线卡。有关推荐的配置，请参阅 图 21。

SFP+ 状态和活动 LED 指示灯

SFP+ 端口的所有状态和活动 LED 均位于 SFP+ 的第二行和第三行之间。向上箭头、圆圈和向下箭头表示状态的行。双色 LED 指示状态和活动。见 图 22 和 表 37。

• 向上箭头表示第一行。

• 圆圈表示第二行。

• 向下箭头指示第三行。

表 37：QFX10000-60S-6Q 线卡上 SFP+ 端口的网络端口状态和活动 LED

颜色	省/州	描述
不点亮	关闭	端口在管理上已禁用、没有电源、链路已关闭或收发器不存在。
绿色	稳步上	链路已建立。
黄色或琥珀色	慢速闪烁或闪烁	在一个或多个子通道上启用信标功能。
	闪烁	接口有故障情况。

QSFP+ 和 QSFP28 状态和活动 LED

所有 QSFP+ 和 QSFP28 端口的每个端口都有一个向上或向下指示器，以及四个双色 LED，根据端口是否配置为通道化，显示端口状态和链路活动。见 表 38.

表 38：QSFP+ 和 QSFP28 网络端口状态和活动 LED 指示灯

颜色	省/州	描述
不点亮	关闭	端口在管理上已禁用、没有电源、链路已关闭或收发器不存在。所有子通道都被禁用。
绿色	稳步上	链路已建立。通道化后，所有子通道都已开启。未通道化时，表示没有活动。
黄色或琥珀色	稳步上	至少有一个通道链路已开启，但并非所有信道都已开启。
	慢速闪烁或闪烁	在一个或多个子通道上启用信标功能。
	闪烁	一个或多个子通道存在故障情况。
