快速通道到机架安装和电源
总结 此过程将指导您完成最简单的步骤，以便将 EX9204 交换机放入机架中并将其连接到电源。有更复杂的安装需求吗？请参阅 安装和连接 EX9204 交换机。
在机架中安装 EX9204 交换机
开始将 EX9204 交换机安装到机架或机柜中之前，请遵循打开 EX9200 交换机包装中的说明。
您可以使用机械升降机或不使用机械升降机将交换机安装在机架或机柜中。
使用机械升降机将 EX9200 交换机安装在机架或机柜上
安装交换机之前：
-
按照 EX9204 交换机的场地准备 Checlist 中所述准备安装站点。
-
确保站点有足够的间隙来进行气流和硬件维护，如 EX9204 交换机的气流和硬件维护间隙要求中所述。
-
确保您了解如何防止静电放电 （ESD） 损坏。请参阅 防止静电放电损坏。
-
按照 拆开 EX9200 交换机包装中的说明打开交换机的包装。
-
在四柱机架或开放式机架中，安装安装架。请参阅 在 EX9204 交换机的机架或机柜中安装安装架。
-
查看 EX9200 交换机机箱提升指南中所述的机箱提升指南。
确保您准备好以下部件和工具来安装交换机：
-
机械升降机
-
7/16 英寸（11 毫米）螺母起子
-
十字 （+） 螺丝刀，1 号和 2 号
-
ESD 接地腕带
由于交换机的尺寸和重量，我们强烈建议使用机械升降机安装交换机。
在将机箱牢固地安装在机架或机柜上之前，请勿在机箱中安装线卡。
在将交换机正面安装在机架或机柜上之前，请让合格的技术人员验证机架或机柜的强度是否足以支撑交换机的重量，并在安装现场得到足够的支撑。
如果要在机架或机柜中安装多台交换机，请将第一台交换机安装在机架底部。
要使用机械升降机安装交换机：
将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的 ESD 点。
确保机架或机柜放置在其永久位置并固定在建筑物上。确保安装现场为气流和维护留出足够的间隙。
将开关装载到升降机上，确保其牢固地放在升降机平台上。
使用升降机，将交换机放在机架或机柜的前面，将其居中在安装在机架上的安装架前面。
将机箱抬起约 0.75 英寸。（1.9 厘米）高于安装搁板表面，并将其放置在尽可能靠近搁板的位置。
小心地将交换机滑到安装架上，使机箱底部和安装架重叠约两英寸。
将交换机滑到安装架上，直到安装支架接触机架导轨。机架可确保机箱安装支架上的孔与机架导轨上的孔对齐。
将升降机从机架上移开。
从底部开始，将安装螺钉安装到与机架对齐的每个打开的前安装孔中。
目视检查交换机的对齐情况。如果交换机正确安装在机架中，则机架一侧的所有安装螺钉都与另一侧的安装螺钉对齐，并且交换机处于水平状态。
下 图 1 显示了在开放式机架中安装 EX9208 交换机的图。所有 EX9200 交换机的过程都是相同的。
图 1：将交换机安装在开放式机架中
将 EX9204 交换机安装在机架或机柜上，无需使用机械升降机
安装交换机之前：
-
按照 EX9204 交换机的站点准备清单中所述，准备要安装的站点。
-
确保站点有足够的间隙来进行气流和硬件维护，如 EX9204 交换机的气流和硬件维护间隙要求中所述。
-
按照 拆开 EX9200 交换机包装中的说明打开交换机的包装。
如果要在机架中安装多台交换机，请先安装最低的交换机。将交换机安装在机架或机柜的上部位置需要升降机
在将交换机正面安装到机架中之前，请让合格的技术人员验证机架的强度是否足以支撑交换机的重量，以及在安装现场是否得到足够的支撑。
抬起机箱并将其安装在机架上需要两个人。空机箱重约 52 磅（23.6 千克）。
要在不使用机械升降机的情况下将 EX9204 交换机安装在机架或机柜上。
从机箱上卸下除中板以外的所有组件。看：
确保机架位于其永久位置并固定在建筑物上。确保安装现场为气流和维护留出足够的间隙。
将交换机放在机架或机柜的前面，使其在安装架的前面居中。如果有的话，请使用托盘搬运车。
每侧各有一人，抓住机箱底部，小心地将其抬到安装架上。
警告：为防止受伤，请保持背部挺直，用腿而不是背部抬起。举重时避免扭动身体。均匀平衡负载，并确保您的立足点牢固。
将交换机滑到安装架上，直到安装支架接触机架导轨。机架可确保机箱安装支架上的孔与机架导轨上的孔对齐。
从底部开始，将安装螺钉安装到与机架对齐的每个打开的安装孔中。
目视检查交换机的对齐情况。如果交换机正确安装在机架中，则机架一侧的所有安装螺钉必须与另一侧的安装螺钉对齐，并且开关必须水平。请参阅下 图 2。
图 2：将交换机安装在开放式机架
中
安装安装螺钉并将机箱牢固地用螺栓固定到机架上后，重新安装机箱中的组件。看：
连接电源
将 EX9204 交换机接地
要将接地连接到 EX9204 系列交换机：
验证有执照的电工是否已将电缆接线片连接到接地电缆。
将接地电缆的一端连接到适当的接地，例如安装交换机的机架。
将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到交换机上的 ESD 接地点。
将连接到接地电缆的接地片放在保护接地端子上，见 图 3

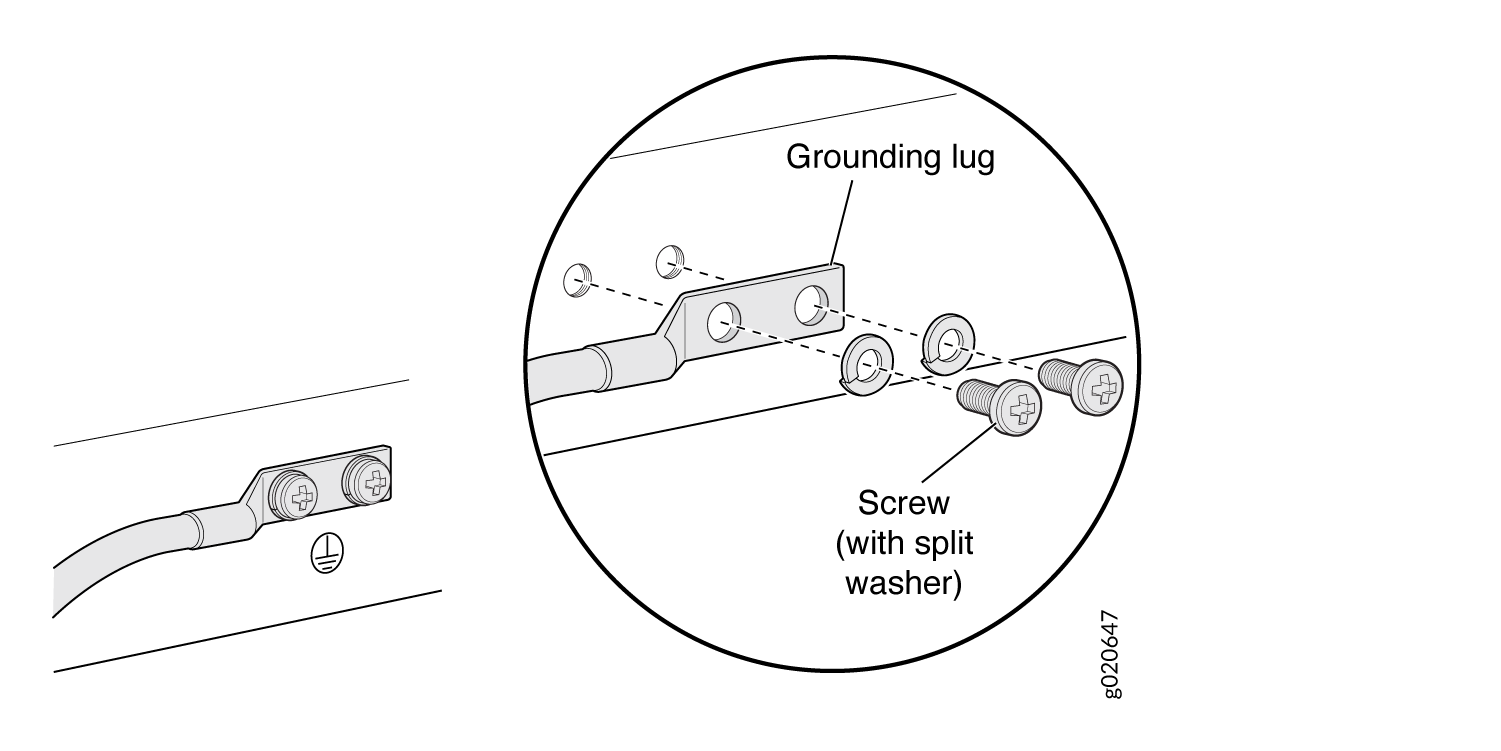

图 3：将接地电缆连接到 EX 系列交换机
用垫圈和螺钉将接地片固定到保护接地端子上。
对接地电缆进行修饰，确保它不会接触或阻碍对其他交换机组件的访问，并且不会悬垂在人们可能绊倒的地方。
将 EX9204 交换机连接到电源
根据您站点的要求，将交流或直流电源连接到 EX9204 交换机。以下部分介绍如何将交换机连接到交流电源。阅读 将直流电源连接到 EX9204 交换机 ，了解如何将直流电源连接到 EX9204 交换机。
将交流电源连接到 EX9204 交换机
开始为交换机连接电源之前：
-
确保您了解如何防止静电放电 （ESD） 损坏。请参阅 防止静电放电损坏。
-
确保已将设备机箱接地。
谨慎：对于需要将单独的接地导体连接到机箱的安装，请在将交换机连接到电源之前让有执照的电工完成此连接。有关接地连接的说明，请参阅 将接地连接到 EX 系列交换机。
-
在交换机中安装电源。请参阅 在 EX9204 交换机中安装交流电源。
确保您有以下部件和工具可用于将电源连接到交换机：
-
ESD 接地带
-
适合您地理位置的电源线（未提供）。请参阅 EX9204 交换机的交流电源线规格。
发货时不提供电源线;它们必须单独购买。
发货时不提供电源线;它们必须单独购买。
EX9204 交换机最多可配置四个交流电源。
请勿在同一机箱中混用交流和直流电源。
每个电源都必须连接到专用的交流电源插座。
确保电源线不会阻挡对交换机组件的访问，也不会悬垂在人们可能绊倒的地方。
要将交流电源连接到 EX9204 交换机：
将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
- 确保电源已完全插入并牢固地锁定在机箱中。
如果需要，请将电源面板上设备插座旁边的交流输入开关移动到关闭 （O） 位置。
将电源线的耦合器端插入交流电源面板上的交流设备插座。
如果交流电源插座有电源开关，请将其设置为关闭 （O） 位置。
将电源线插头插入交流电源插座。
如果交流电源插座有电源开关，请将其设置为开 （|） 位置。
将电源上设备插座旁边的交流输入开关移动到开 （|） 位置，并观察电源面板上的状态 LED。如果电源安装正确且工作正常，则 AC OK 和 DC OK LED 呈绿色常亮，并且 PS FAIL LED 不亮。
对剩余的电源重复步骤 2 到 9。

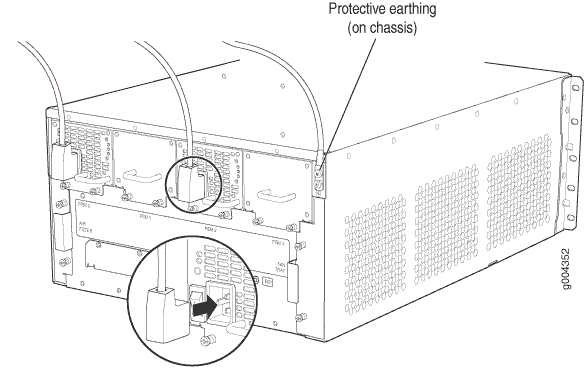

图 4：将电源线连接到 EX9204 交换机
打开交换机电源
打开交换机电源之前，请确保：
-
您已安装所有必需的交换机组件。
-
您已安装所需数量的电源，以支持交换机配置的冗余操作。
-
您了解如何保护交换机免受静电放电 （ESD） 损坏。请参阅 防止静电放电损坏。
确保您拥有以下可用的部件和工具：
-
ESD 腕带
-
外部管理设备，如 PC
-
用于将外部管理设备连接到控制台端口或以太网管理<的电缆...主 路由引擎 模块（RE 模块）上的>端口。
-
有关将管理设备连接到控制台端口的信息，请参阅 将 EX9200 交换机连接到管理控制台或辅助设备。有关将管理设备连接到以太网管理端口的信息，请参阅 将 EX9200 交换机连接到网络以进行带外管理。
要打开交换机电源，请执行以下步骤：
将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到交换机上的 ESD 点。
将外部管理设备连接到以太网管理 （<...主 RE 模块上的 >） 端口。
打开外部管理设备的电源。
确保电源完全插入机箱中，并且每个手柄都与面板齐平。
确保将源电源线牢固地插入每个交流电源的设备插座。
打开电源的客户专用站点断路器。遵循您场所的 ESD 和安全说明。
将电源上的交流输入开关拨转到打开 （|） 位置。观察电源面板 LED。如果电源安装正确且工作正常，则交流正常和直流正常 LED 呈绿色常亮。PS FAIL LED 不亮。
对交换机中安装的其余电源重复步骤 7。
如果任何状态 LED 指示电源无法正常工作，请重复安装和布线过程。请参阅 将交流电源连接到 EX9204 交换机。
在外部管理设备上，监控启动过程以确保系统正常启动。
打开电源后，请等待至少 60 秒，然后再将其关闭。关闭电源后，请等待至少 60 秒，然后再重新打开电源。
如果在打开电源时系统已完全关闭电源，则 RE 模块将在电源完成其启动顺序时启动。如果路由引擎启动完成，您需要再次关闭系统电源，请先发出 CLI request system halt 命令。
打开电源电源后，状态指示灯（如电源 LED 和 show chassis 操作模式 CLI 命令显示）最多可能需要 60 秒才能指示电源工作正常。忽略前 60 秒内可能出现的任何错误指示器。
