Conexión del QFX5210

Conexión del QFX5210 al suelo

Debe instalar el QFX5210 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente conectado a tierra. El QFX5210 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. Consulte la figura 1. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.

CAUTELA:

Si se requiere una conexión a tierra externa, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el interruptor (por ejemplo, provocar un cortocircuito).

Nota:

Monte el conmutador en el bastidor o gabinete antes de conectar la lengüeta de conexión a tierra al conmutador. Consulte Desembalaje y montaje del QFX5210.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Cable de conexión a tierra para su QFX5210: el cable de conexión a tierra debe tener un cable de 10 AWG (5 mm²), un cable mínimo de 90 °C o según lo permita el código local.

  • Orejeta de conexión a tierra para el cable de puesta a tierra: la lengüeta de conexión a tierra requerida es una Panduit LCD10-10A-L o equivalente (no se proporciona).

  • Dos tornillos y arandelas # 10-32 UNF (no incluidos).

  • Destornillador apropiado para los tornillos #10-32 UNF (no incluido).

Un chasis de conmutador de QFX5210 alimentado por CA obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del conmutador a una toma de corriente de CA conectada a tierra mediante un cable de alimentación de CA adecuado para su ubicación geográfica. Consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15.

Para conectar tierra a un QFX5210:

  1. Asegure el soporte del terminal de puesta a tierra protector al panel FRU del chasis QFX5210 con dos tornillos UNF #10-32. Los postes en el soporte del terminal de puesta a tierra de protección deben apuntar hacia la izquierda. Consulte la figura 1 .

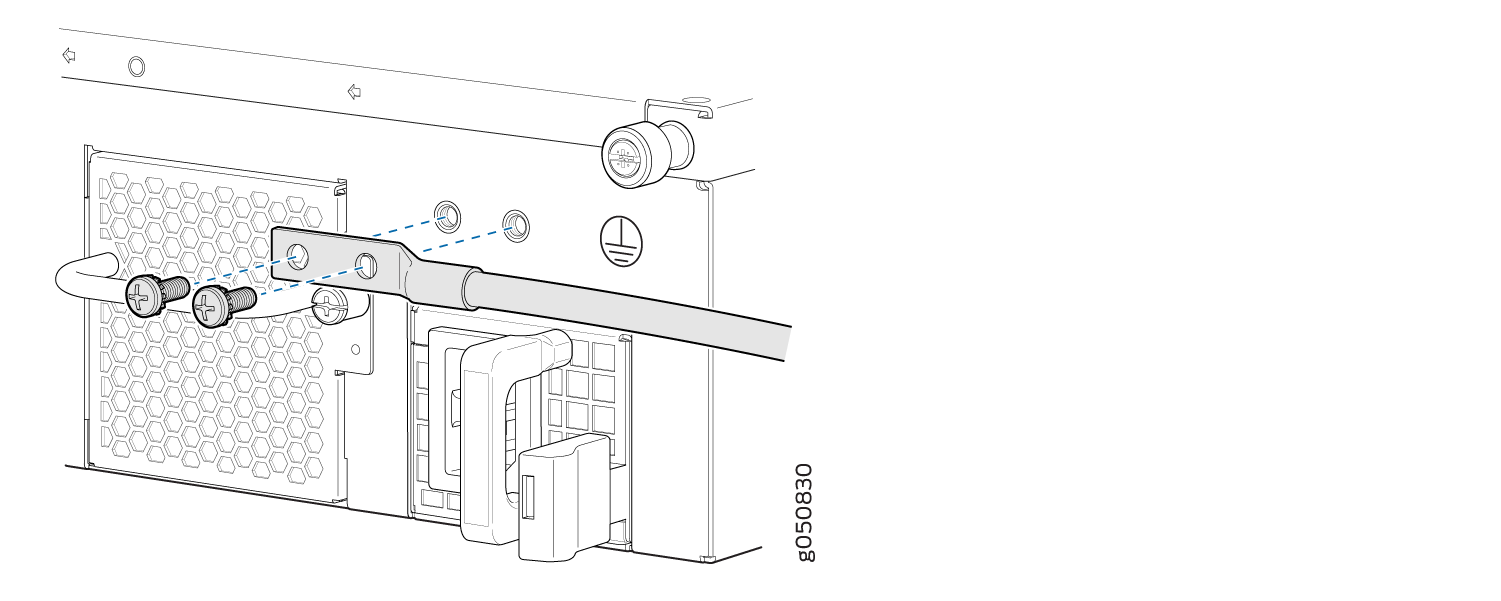

    Figura 1: Conexión de un cable de conexión a tierra a un QFX5210-64C Connecting a Grounding Cable to a QFX5210-64C
  2. Conecte un extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el conmutador.
  3. Coloque la lengüeta de puesta a tierra sujeta al cable de puesta a tierra sobre el terminal de puesta a tierra protector del soporte de terminales de puesta a tierra.
  4. Asegure la lengüeta de conexión a tierra al terminal de puesta a tierra de protección con las dos arandelas y tornillos.
  5. Viste el cable de conexión a tierra y asegúrate de que no toque ni bloquee el acceso a otros componentes del dispositivo y de que no cubra donde las personas puedan tropezar con él.

Conectar un dispositivo a una red para administración fuera de banda

Asegúrese de tener un cable Ethernet que tenga un conector RJ-45 en cada extremo. La figura 2 muestra el conector RJ-45 del cable Ethernet.

Figura 2: Conector RJ-45 en un cable RJ-45 Connector on an Ethernet Cable Ethernet

Puede supervisar y administrar un dispositivo de red, como un enrutador o un conmutador, mediante un canal de administración dedicado. Cada dispositivo tiene un puerto de administración al que puede conectar un cable Ethernet con un conector RJ-45. Use el puerto de administración para conectar el dispositivo al dispositivo de administración.

Para conectar un dispositivo a una red para administración fuera de banda (consulte la figura 3):

  1. Conecte un extremo del cable Ethernet al puerto de administración del dispositivo.
  2. Conecte el otro extremo del cable Ethernet al dispositivo de administración.
Figura 3: Conectar un dispositivo a una red para administración Connect a Device to a Network for Out-of-Band Management fuera de banda

Conectar un dispositivo a una consola de administración mediante un conector RJ-45

Asegúrese de que tiene un cable Ethernet con un conector RJ-45 en cada extremo y un adaptador de puerto serie RJ-45 a DB-9.

La figura 4 muestra el conector RJ-45 en el cable Ethernet.

Figura 4: Conector RJ-45 en un cable RJ-45 Connector on an Ethernet Cable Ethernet
Nota:
Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:
  • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)
  • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)
  • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.

Nota:

Si su computadora portátil o de escritorio no tiene un pin conector de enchufe DB-9 y desea conectar su computadora portátil o de escritorio directamente al dispositivo, utilice una combinación del adaptador de zócalo RJ-45 a DB-9 y un adaptador de enchufe USB a DB-9. Debe proporcionar el adaptador de enchufe USB a DB-9.

Puede configurar y administrar sus dispositivos de red mediante un canal de administración dedicado. Cada dispositivo tiene un puerto de consola al que puede conectarse mediante un cable Ethernet con un conector RJ-45. Utilice el puerto de la consola para conectar el dispositivo al servidor de la consola o a la consola de administración. El puerto de la consola acepta un cable con un conector RJ-45.

Para conectar el dispositivo a una consola de administración (consulte la Figura 5 y la Figura 6):

  1. Conecte un extremo del cable Ethernet al puerto de consola (etiquetado como CON, CONSOLE o CON1) del dispositivo.
  2. Conecte el otro extremo del cable Ethernet al servidor de consola (consulte la figura 5) o a la consola de administración (consulte la figura 6).
Figura 5: Conectar un dispositivo a una consola de administración a través de un servidor Connect a Device to a Management Console Through a Console Server de consola
Figura 6: Conectar un dispositivo directamente a una consola Connect a Device Directly to a Management Console de administración

Conexión de alimentación de CA a un QFX5210

Asegúrese de tener disponible un cable de alimentación adecuado para su ubicación geográfica para conectar la alimentación de CA al conmutador.

Antes de comenzar a conectar la alimentación de CA al conmutador:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del conmutador a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el interruptor (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del conmutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conexión del QFX5210. El conmutador obtiene conexión a tierra adicional cuando enchufa la fuente de alimentación del conmutador a una toma de corriente de CA conectada a tierra utilizando el cable de alimentación de CA adecuado para su ubicación geográfica (consulte QFX5210 sistema de alimentación).

  • Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en una QFX5210, consulte Mantenimiento de fuentes de alimentación QFX5210.

El QFX5210 se envía desde la fábrica con dos fuentes de alimentación. Cada fuente de alimentación es una unidad reemplazable en campo (FRU) extraíble e insertable en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede instalar fuentes de alimentación de repuesto en las dos ranuras situadas junto a los módulos del ventilador sin apagar el conmutador ni interrumpir la función de conmutación.

Nota:

Cada fuente de alimentación debe estar conectada a una toma de corriente dedicada.

Para conectar la alimentación de CA a un QFX5210:

  1. Fije la correa de conexión a tierra a su muñeca desnuda y a un punto ESD del sitio.
  2. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis y que los pestillos estén seguros. Si solo hay una fuente de alimentación, asegúrese de que el panel de cubierta en blanco esté instalado sobre la segunda ranura de la fuente de alimentación.
  3. Localice el cable de alimentación o los cables suministrados con el conmutador; los cables tienen enchufes apropiados para su ubicación geográfica. Consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15.
    Advertencia:

    Asegúrese de que el cable de alimentación no bloquee el acceso a los componentes del dispositivo ni cubra donde las personas puedan tropezar con él.

  4. Conecte un retenedor de cable de alimentación a cada fuente de alimentación de CA. Consulte la figura 7.

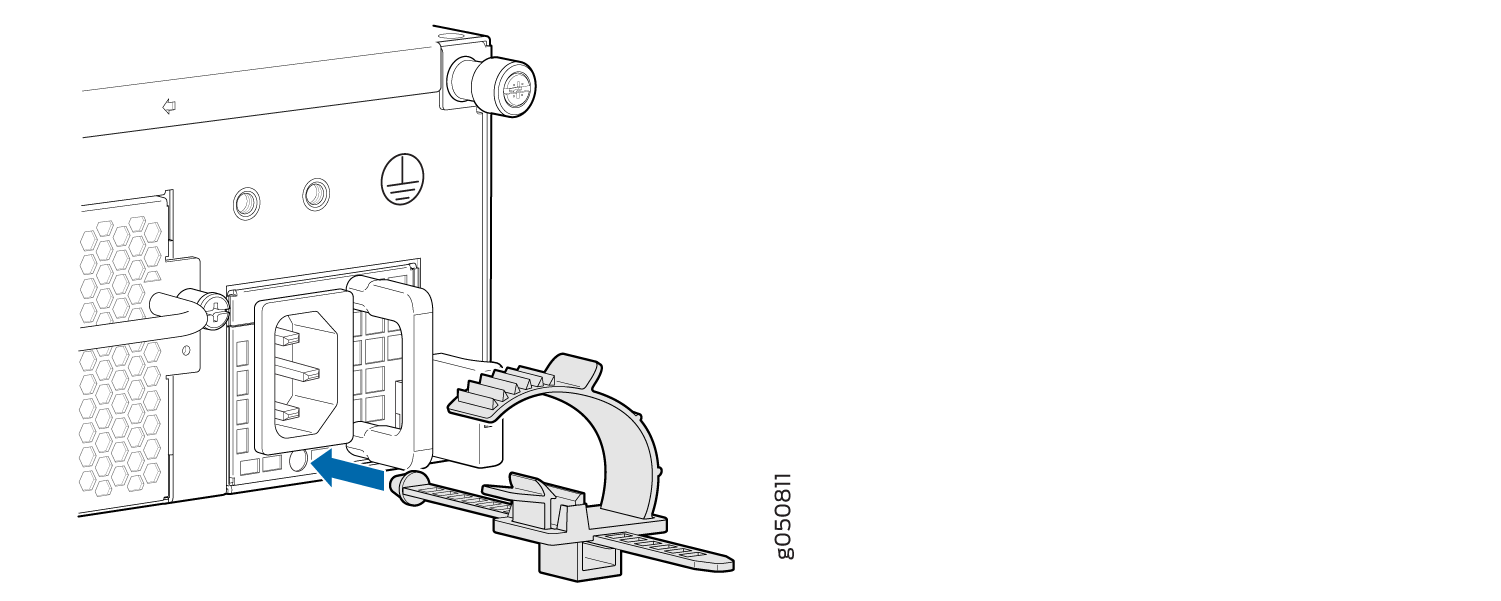

    Figura 7: Conexión de un retenedor de cable a la fuente Attaching a Cord Retainer to the AC Power Supply de alimentación de CA
  5. Enrosque el extremo del acoplador de los cables de alimentación a través de la abertura del retenedor del cable.
  6. Conecte cada fuente de alimentación a las fuentes de alimentación. Inserte el extremo del acoplador del cable de alimentación en la entrada del cable de alimentación de CA en la placa frontal de la fuente de alimentación de CA.
  7. Empuje hacia abajo el retenedor del cable de alimentación para bloquear el retenedor sobre el cable de alimentación.

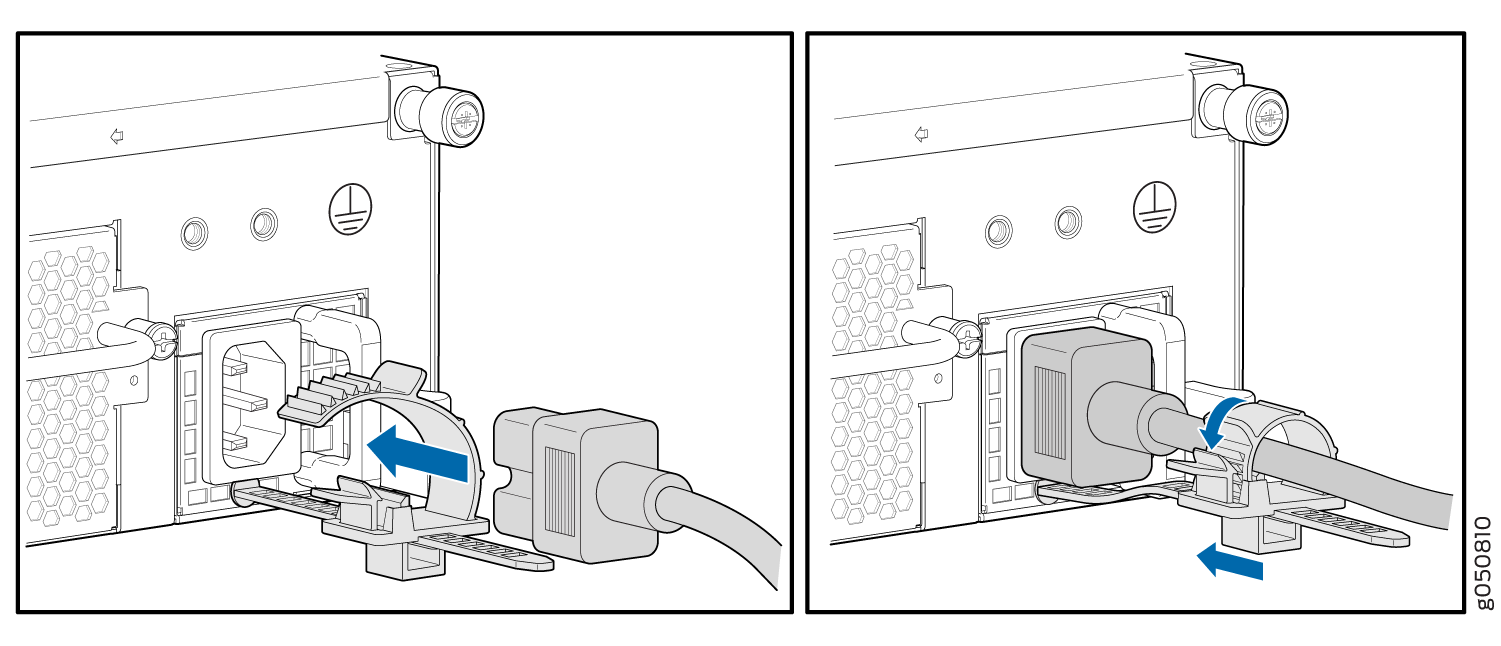

    Figura 8: Conexión de la alimentación Connecting AC Power de CA
  8. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición OFF (O).
    Nota:

    El interruptor se enciende tan pronto como se proporciona alimentación a la fuente de alimentación. No hay ningún interruptor de encendido en el dispositivo.

  9. Inserte el enchufe del cable de alimentación en una toma de corriente de CA.
  10. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición ON (|).
  11. Verifique que los LED de CA y CC de cada fuente de alimentación estén iluminados en verde.

    Si el LED de falla ámbar está encendido, retire la alimentación de la fuente de alimentación y reemplace la fuente de alimentación (consulte Extracción de una fuente de alimentación de un QFX5210). No retire la fuente de alimentación hasta que tenga una fuente de alimentación de reemplazo lista: las fuentes de alimentación o un panel de cubierta en blanco deben instalarse en el interruptor para garantizar un flujo de aire adecuado.

    CAUTELA:

    Reemplace una fuente de alimentación defectuosa con un panel en blanco o una nueva fuente de alimentación dentro de 1 minuto de la extracción para evitar el sobrecalentamiento del chasis.

Conexión de alimentación de CC a un QFX5210

Antes de empezar a conectar la alimentación de CC al conmutador:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del conmutador a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el interruptor (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del conmutador para conectarse a tierra. Para obtener instrucciones sobre cómo conectar tierra a tierra, consulte Conexión de la QFX5210 a tierra.

  • Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en una QFX5210, consulte Instalación de una fuente de alimentación en una QFX5210.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Cables de fuente de alimentación de CC (incluidos)

  • Multímetro (no incluido)

El QFX5210 se envía desde la fábrica con dos fuentes de alimentación. Cada fuente de alimentación es una unidad reemplazable en campo (FRU) extraíble e insertable en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede instalar fuentes de alimentación de repuesto en las dos ranuras situadas junto a los módulos del ventilador sin apagar el conmutador ni interrumpir la función de conmutación.

Advertencia:

Un QFX5210 alimentado por CC está diseñado para su instalación solo en una ubicación de acceso restringido.

Nota:

Los retornos de batería de la fuente de alimentación de CC deben conectarse como un retorno de CC aislado (CC-I).

Para conectar la alimentación de CC a un QFX5210:

  1. Fije la correa de conexión a tierra a su muñeca desnuda y a un punto ESD del sitio.
  2. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC de –48V y RTN a tierra del chasis:
    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC V+ (retorno).

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC V– (entrada).

    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación de los cables de alimentación que se conectan a los terminales de entrada de alimentación de CC en cada fuente de alimentación.

  3. Asegúrese de que el disyuntor de entrada esté abierto para que el voltaje a través de los cables del cable de la fuente de alimentación de CC sea de 0 V y que los cables no se activen mientras conecta la alimentación de CC.
    Nota:

    Los terminales V+ se denominan +RTN, y los terminales V– se denominan –48 V en la advertencia de secuencia de cableado de alimentación de CC y en las directrices de seguridad eléctrica para alimentación de CC.

  4. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis.
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del dispositivo ni cubran donde las personas puedan tropezar con ellos.

  5. El QFX5210 está diseñado para funcionar con una fuente de alimentación de CC que tiene una sola entrada de alimentación no redundante. Para la redundancia de la fuente, se deben instalar dos fuentes de alimentación de CC en QFX5210; conecte la fuente (A) a una fuente de alimentación y conecte la fuente (B) a la segunda fuente de alimentación. Esta configuración proporciona la redundancia de alimentación A/B comúnmente implementada para el sistema.
    CAUTELA:

    La conexión entre cada fuente de alimentación y la fuente de alimentación debe incluir un disyuntor automático.

    No conecte dos fuentes a una sola fuente de alimentación, ya que hacerlo puede causar corriente circulante en los cables de alimentación siempre que haya alguna diferencia en el voltaje de las dos fuentes.

    Figura 9: Placa frontal de la fuente de alimentación de CC para un QFX5210 DC Power Supply Faceplate for a QFX5210
    1

    Bloque de terminales

    3

    LED de falla

    número arábigo

    Asa

    4

    Palanca eyector

    CAUTELA:

    Los terminales V+ se desvían internamente juntos, al igual que los terminales V-. El mismo terminal de polaridad se puede conectar entre sí desde la misma fuente para proporcionar una ruta de corriente adicional en un chasis de mayor potencia. No conecte los terminales a diferentes fuentes.

  6. Cierre el disyuntor de entrada.
    Nota:

    El interruptor se enciende tan pronto como se proporciona alimentación a la fuente de alimentación. No hay ningún interruptor de encendido en el dispositivo.

  7. Verifique que los LED de entrada y salida de la fuente de alimentación estén iluminados en verde y estén encendidos de forma constante.
