Descripción general del sistema QFX5120

Descripción general del hardware de conmutadores QFX5120

La línea QFX5120 de conmutadores ofrece baja latencia, opciones de despliegue flexibles y funciones de automatización enriquecidas. QFX5120 conmutadores constituyen una base sólida para enrutamiento y estructuras flexibles, de alto rendimiento y basadas en estándares que mejoran la confiabilidad y agilidad de la red.

El conmutador QFX5120 está disponible en cuatro modelos: QFX5120-32C, QFX5120-48T, QFX5120-48Y y QFX5120-48YM. Cada modelo está disponible en dos variantes con fuentes de alimentación de CA con flujo de aire de adelante hacia atrás o de atrás hacia adelante y dos modelos con fuentes de alimentación de CC con flujo de aire de adelante hacia atrás o de atrás hacia adelante.

Para obtener una breve descripción del conmutador QFX5120-48T, consulte:

Para obtener una breve descripción del conmutador QFX5120-48Y, consulte:

Para obtener una breve descripción del conmutador QFX5120-48YM, consulte:

Beneficios del conmutador QFX5120

Arquitectura EVPN-VXLAN: QFX5120 Los conmutadores admiten estructuras IP con superposiciones EVPN-VXLAN, lo que permite la virtualización de red de capa 2/3.

Cifrado salto a salto: el QFX5120-48YM admite IEEE 802.1AE MACsec AES-256 en todos los puertos para ayudar a proteger el centro de datos y los despliegues DCI/WAN basados en Ethernet.

Servicios de sincronización: la compatibilidad con PTP QFX5120 permite cumplir con los requisitos del sector de servicios financieros (FSI) y del sector de medios de difusión.

Velocidades de cable líderes en la industria: QFX5120 conmutadores ofrecen velocidades de cable de 25 Gbps y 100 Gbps.

Soporte para canalización: puede canalizar los puertos QSFP28 y aumentar el número de interfaces.

Soporte para Virtual Chassis: todos los modelos de conmutadores de QFX5120 admiten la tecnología Virtual Chassis. Puede interconectar hasta dos conmutadores QFX5120-32C, QFX5120-48T o QFX5120-48Y, o hasta cuatro conmutadores QFX5120-48YM en una configuración de chasis virtual.

Software del sistema y características de hardware y software

Los conmutadores de la serie QFX de Juniper Networks ejecutan el sistema operativo Junos (Junos OS), que proporciona servicios de conmutación, enrutamiento y seguridad de capa 2 y capa 3. La primera versión de Junos OS y las funciones de hardware y software compatibles con los modelos se enumeran en la Tabla 1.

Tabla 1: Primera versión de Junos OS y funciones de hardware y software compatibles con los modelos de conmutador QFX5120

Modelo de conmutador

Primera versión de Junos OS compatible

Características del hardware

Rendimiento agregado (bidireccional)

Características del software

QFX5120-32C

Junos OS versión19.1R1

  • CPU Intel de cuatro núcleos a 2,2 GHz

  • Memoria de 16 GB

  • Almacenamiento SSD de 64 GB

6,4 Tbps

  • Capacidades de automatización ricas en funciones con soporte para Python, Ansible, YANG, Chef y aprovisionamiento sin intervención (ZTP)

  • Compatibilidad con VXLAN como puerta de enlace de capa 2 o capa 3 y protocolo de base de datos Open vSwitch (OVSDB) como puerta de enlace de capa 2

  • Funciones avanzadas de Junos OS, como EVPN, BGP, MPLS, VPN de capa 3, borde del proveedor IPv6 (6PE), telemetría, enrutamiento de segmentos y MC-LAG

QFX5120-48T

Junos OS versión20.2R1

  • CPU Intel de cuatro núcleos a 2,2 GHz

  • Memoria de 16 GB

  • Almacenamiento SSD de 100 GB

2,16 Tbps

QFX5120-48Y

Junos OS versión18.3R1

  • CPU Intel de cuatro núcleos a 2,2 GHz

  • Memoria de 16 GB

  • Almacenamiento SSD de 50 GB

4 Tbps

QFX5120-48YM

Junos OS versión20.4R1

  • CPU Intel de cuatro núcleos a 2,9 GHz

  • Memoria de 16 GB

  • Almacenamiento SSD de 100 GB

4 Tbps

Canalización en conmutadores QFX5120

QFX5120 conmutadores admiten la canalización. Puede canalizar los puertos enchufables cuádruples de factor de forma pequeño (QSFP28) de 100 GbE/40 GbE en interfaces mediante la conexión de cables de conexión y la configuración de CLI. En la Tabla 2 se enumera la canalización admitida en los modelos.

Tabla 2: Canalización en conmutadores QFX5120

Modelo de conmutador

Puertos

Velocidad del puerto

Canalización admitida

Para más información

QFX5120-32C

0 a 30

40 Gbps

Cuatro interfaces de 10 GbE

Interfaces de canalización en conmutadores QFX5120-32C

0 a 30

100 Gbps

Cuatro interfaces de 25 GbE

0 a 31

Nota:

El último puerto de 100 GbE (31) no admite las opciones de canalización 4x10GbE o 4x25GbE, ya que las rutas se comparten con el puerto SFP de 10 GbE. Este puerto solo admite opciones de canalización de 100 GbE/40 GbE y 2x50 GbE.

100 Gbps

Dos interfaces de 50 GbE

QFX5120-48T

50 y 51

40 Gbps

Cuatro interfaces de 10 GbE

Interfaces de canalización en conmutadores QFX5120-48T

50 y 51

100 Gbps

Cuatro interfaces de 25 GbE

48 a 53

100 Gbps

Dos interfaces de 50 GbE

QFX5120-48Y

48 a 55

40 Gbps

Cuatro interfaces de 10 GbE

Interfaces de canalización en conmutadores QFX5120-48Y

48 a 55

100 Gbps

Cuatro interfaces de 25 GbE

QFX5120-48YM

50 y 52

40 Gbps

Cuatro interfaces de 10 GbE

Interfaces de canalización en conmutadores QFX5120-48YM

50 y 52

100 Gbps

Cuatro interfaces de 25 GbE

50 y 52

100 Gbps

Dos interfaces de 50 GbE

Componentes en los paneles delantero y trasero

Conmutadores QFX5120-32C

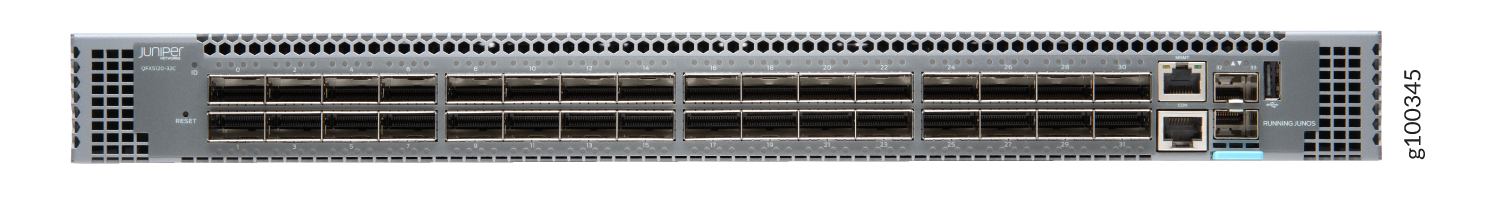

La figura 1 muestra la vista frontal del conmutador QFX5120-32C.

Figura 1: QFX5120-32C—Vista QFX5120-32C—Front View frontal

La figura 2 muestra la vista posterior del interruptor QFX5120-32C.

Figura 2: QFX5120-32C—Vista QFX5120-32C—Rear View trasera

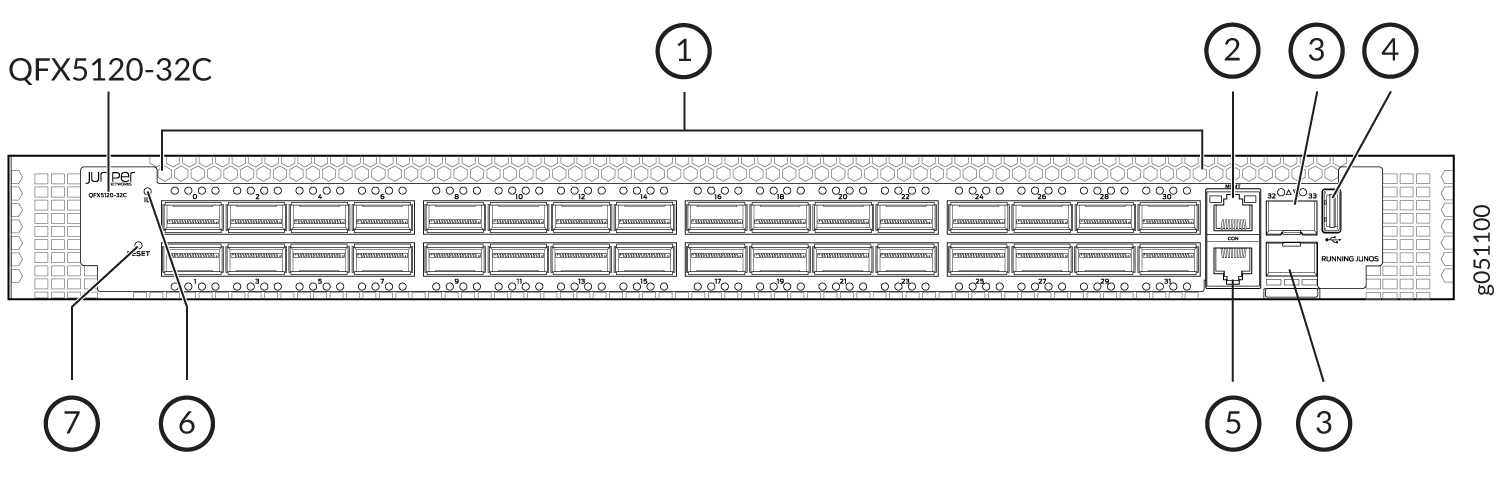

La figura 3 muestra los componentes en el panel frontal de un conmutador QFX5120-32C.

Figura 3: Componentes en el panel frontal de un conmutador Components on the Front Panel of a QFX5120-32C Switch QFX5120-32C
1
—

Puertos QSFP28
5
—

Puerto de consola RJ-45 (etiquetado como CON)
número arábigo
—

Puerto de administración RJ-45 (etiquetado como MGMT)
6
—

LED de identificación del chasis (ID etiquetado)
3
—

Puertos SFP+
7
—

Botón Reset
4
—

Puerto USB

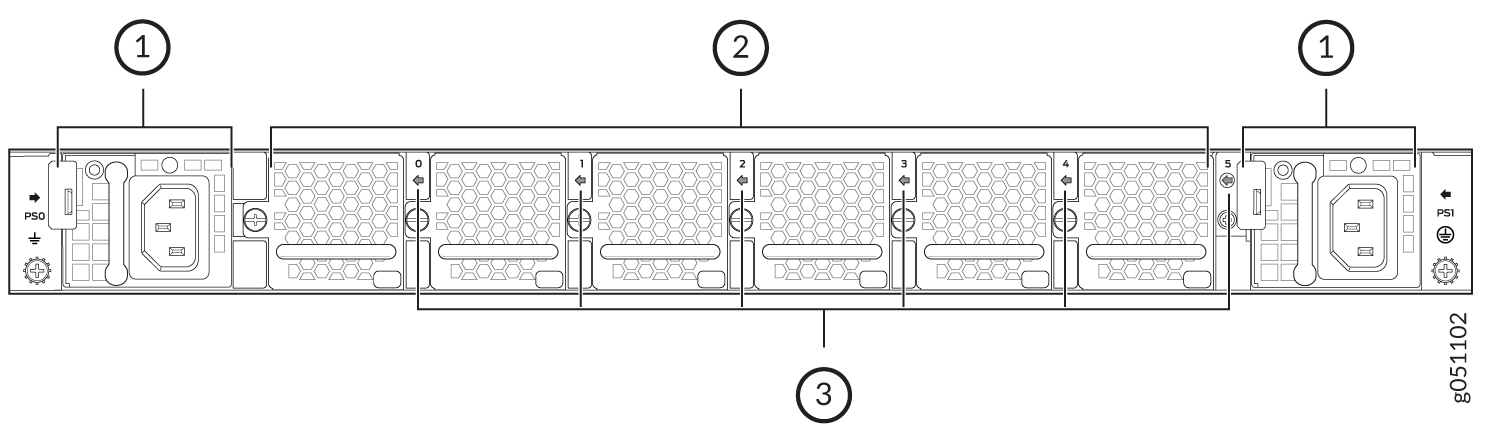

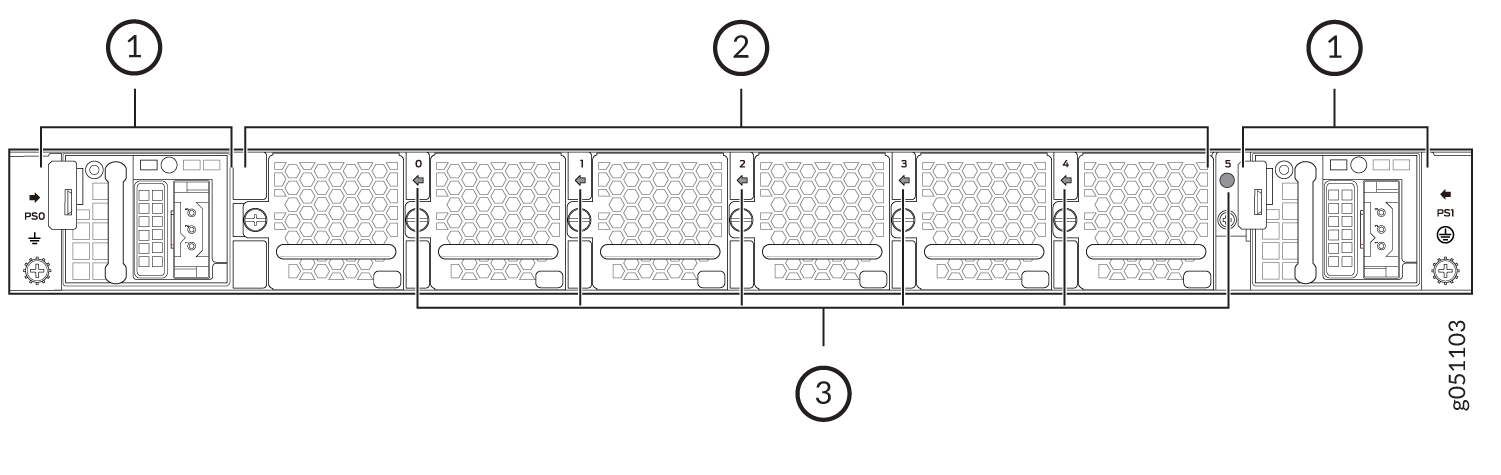

La figura 4 muestra los componentes en el panel posterior de un conmutador QFX5120-32C con fuentes de alimentación de CA.

Figura 4: Componentes en el panel posterior de un conmutador QFX5120-32C con fuentes Components on the Rear Panel of a QFX5120-32C Switch with AC Power Supplies de alimentación de CA
1
—

Fuente de alimentación de CA
3
—

LEDs del módulo del ventilador
número arábigo
—

Módulos de ventilador



La figura 5 muestra los componentes en el panel posterior de un conmutador QFX5120-32C con fuentes de alimentación de CC.

Figura 5: Componentes en el panel posterior de un conmutador QFX5120-32C con fuentes Components on the Rear Panel of a QFX5120-32C Switch with DC Power Supplies de alimentación de CC
1
—

Fuente de alimentación de CC
3
—

LEDs del módulo del ventilador
número arábigo
—

Módulos de ventilador



Conmutadores QFX5120-48T

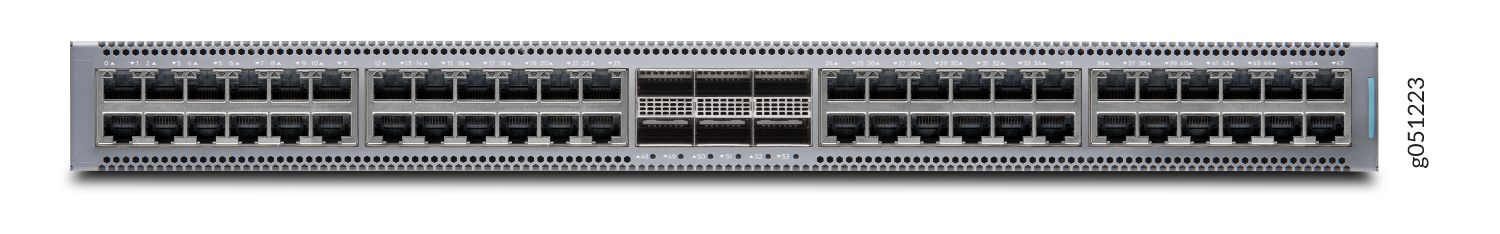

La figura 6 muestra la vista frontal del conmutador QFX5120-48T.

Figura 6: QFX5120-48T—Vista QFX5120-48T—Front View frontal

La figura 7 muestra la vista posterior del interruptor QFX5120-48T.

Figura 7: QFX5120-48T—Vista QFX5120-48T—Rear View trasera

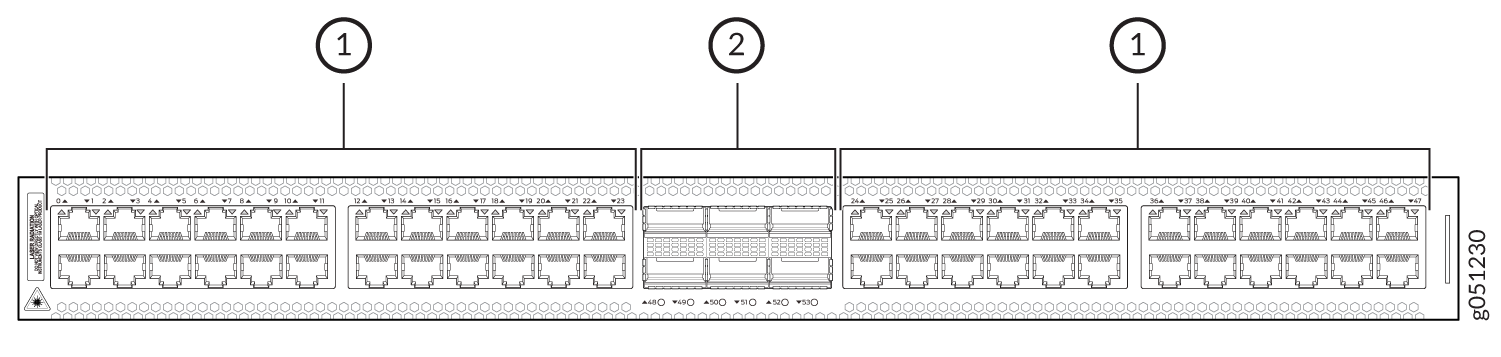

La figura 8 muestra los componentes en el panel frontal de un conmutador QFX5120-48T.

Figura 8: Componentes en el panel frontal de un conmutador Components on the Front Panel of a QFX5120-48T Switch QFX5120-48T
1
—

Puertos BASE-T de 10 Gbps
número arábigo
—

Puertos QSFP28 de 100 GbE/40 GbE

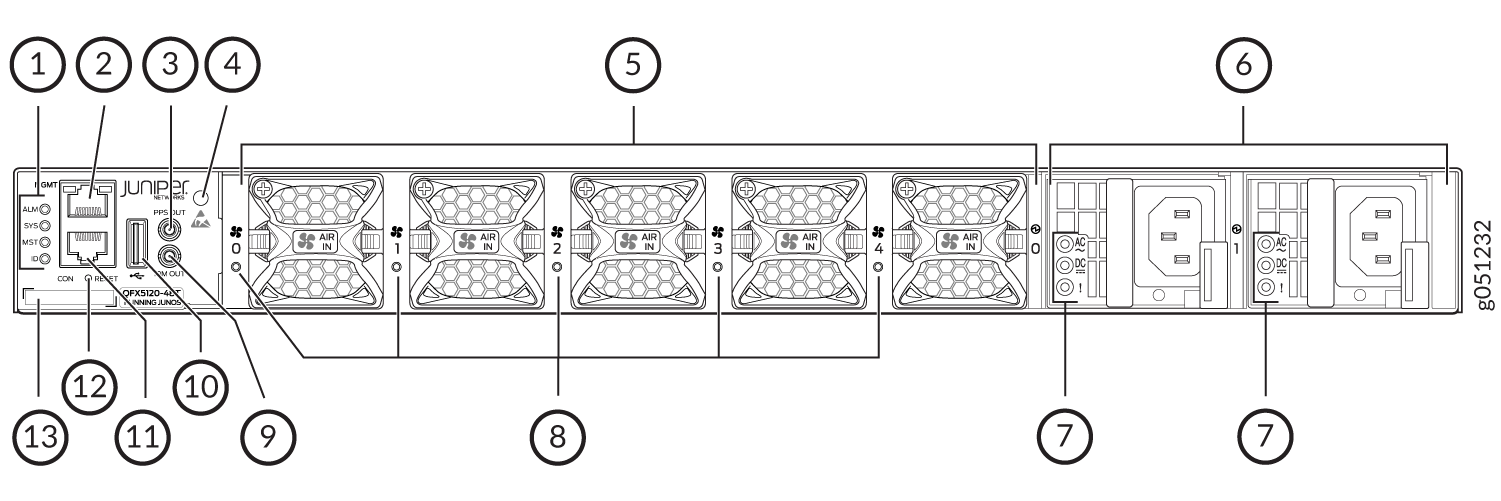

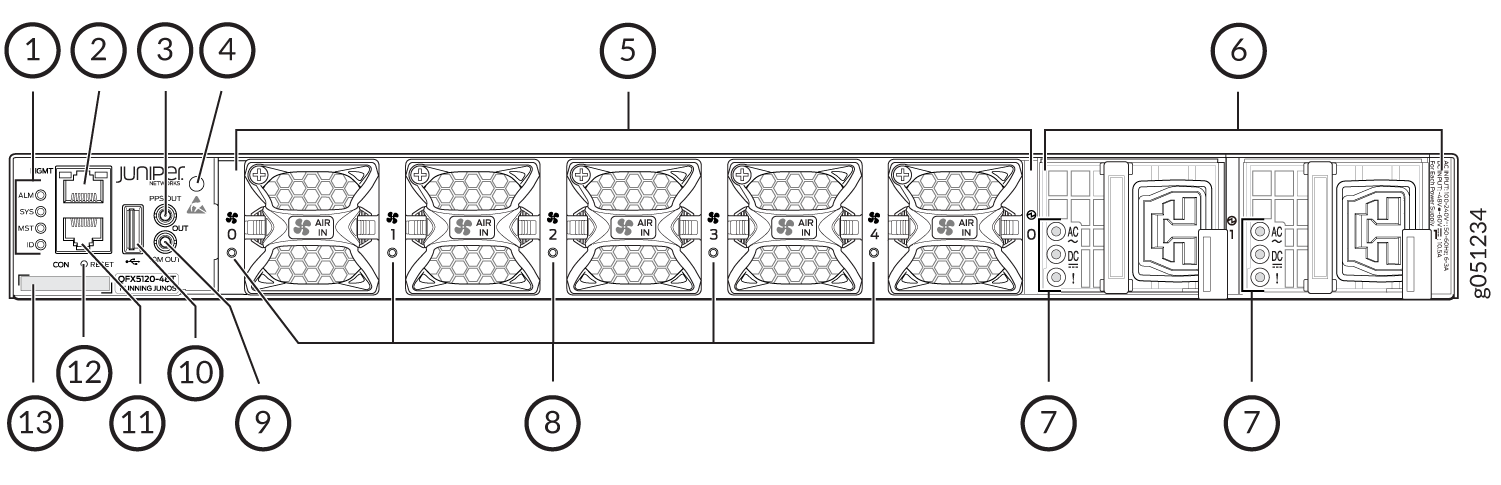

La figura 9 muestra los componentes en el panel posterior de un conmutador QFX5120-48T con fuentes de alimentación de CA.

Figura 9: Componentes en el panel posterior de un conmutador QFX5120-48T con fuentes Components on the Rear Panel of a QFX5120-48T Switch with AC Power Supplies de alimentación de CA
1
—

LED de estado del chasis (etiquetados como ALM, SYS, MST e ID)
8
—

LEDs del módulo del ventilador
número arábigo
—

Puerto de administración RJ-45 (etiquetado como MGMT)
9
—

Puerto de salida de 10 m
3
—

Puerto PPS OUT
10
—

Puerto USB
4
—

Punto ESD
11
—

Puerto de consola RJ-45 (etiquetado como CON)
5
—

Módulos de ventilador
12
—

Botón Reset
6
—

Fuentes de alimentación de CA
13
—

Etiqueta de código CLEI
7
—

LED de fuente de alimentación de CA



La figura 10 muestra los componentes en el panel posterior de un conmutador QFX5120-48T con fuentes de alimentación de CC.

Figura 10: Componentes en el panel posterior de un conmutador QFX5120-48T con fuentes Components on the Rear Panel of a QFX5120-48T Switch with DC Power Supplies de alimentación de CC
1
—

LED de estado del chasis (etiquetados como ALM, SYS, MST e ID)
8
—

LEDs del módulo del ventilador
número arábigo
—

Puerto de administración RJ-45
9
—

Puerto de salida de 10 m
3
—

Puerto PPS OUT
10
—

Puerto USB
4
—

Punto ESD
11
—

Puerto de consola RJ-45
5
—

Módulos de ventilador
12
—

Botón Reset
6
—

Fuentes de alimentación de CC
13
—

Etiqueta de código CLEI
7
—

LED de fuente de alimentación de CC

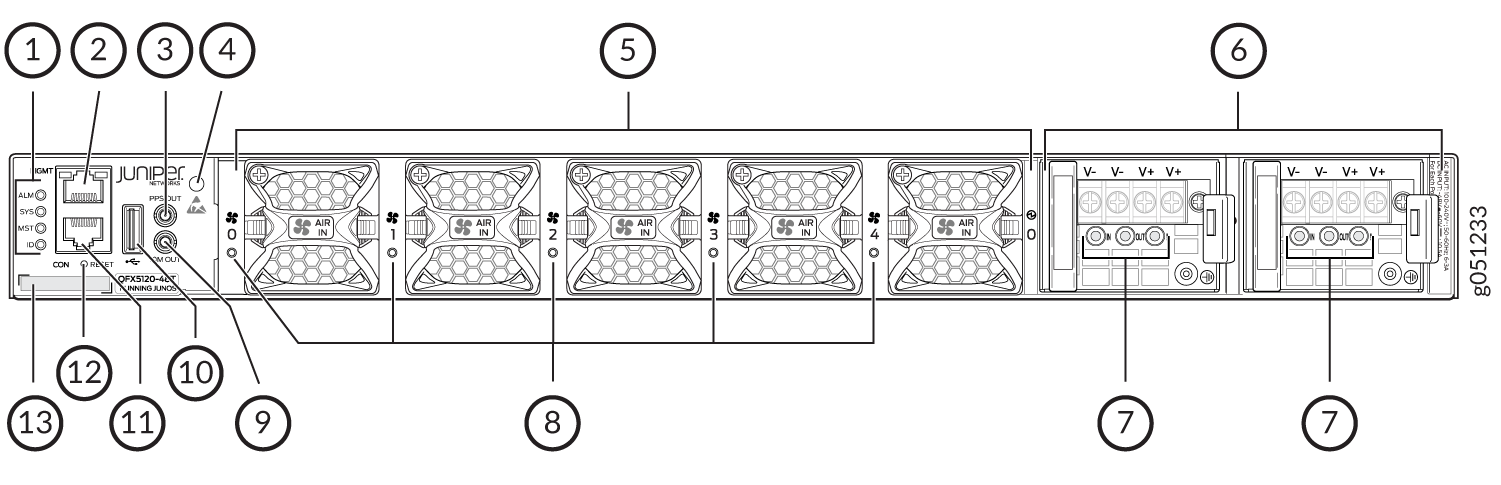

La figura 11 muestra los componentes en el panel posterior de un conmutador QFX5120-48T con fuentes de alimentación de alto voltaje.

Figura 11: Componentes en el panel posterior de un conmutador QFX5120-48T con fuentes Components on the Rear Panel of a QFX5120-48T Switch with High-Voltage Power Supplies de alimentación de alto voltaje
1
—

LED de estado del chasis (etiquetados como ALM, SYS, MST e ID)
8
—

LEDs del módulo del ventilador
número arábigo
—

Puerto de administración RJ-45
9
—

Puerto de salida de 10 m
3
—

Puerto PPS OUT
10
—

Puerto USB
4
—

Punto ESD
11
—

Puerto de consola RJ-45
5
—

Módulos de ventilador
12
—

Botón Reset
6
—

Fuentes de alimentación de alto voltaje
13
—

Etiqueta de código CLEI
7
—

LED de fuente de alimentación de alto voltaje



Conmutadores QFX5120-48Y

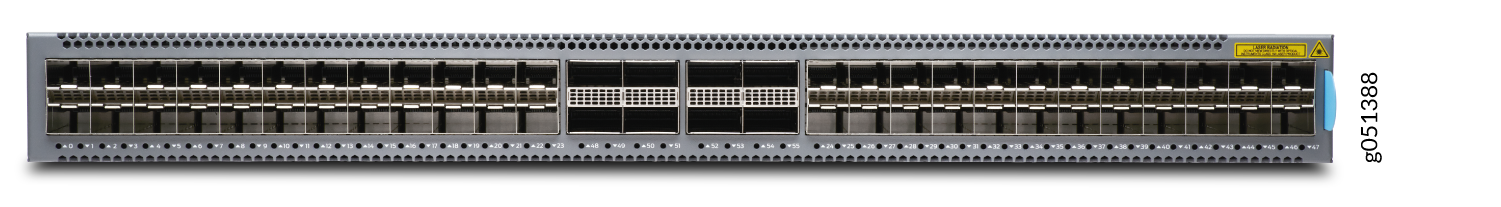

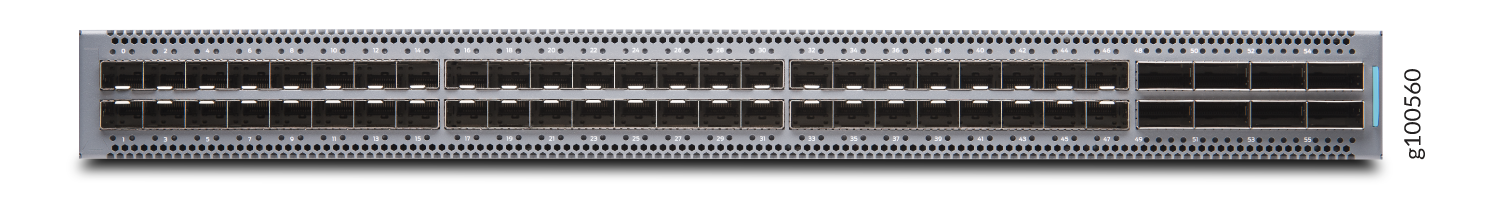

La figura 12 muestra la vista frontal del conmutador QFX5120-48Y.

Figura 12: QFX5120-48Y—Vista QFX5120-48Y—Front View frontal

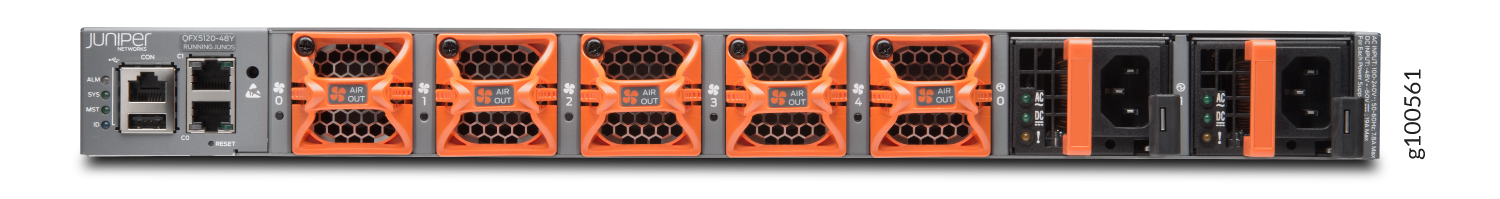

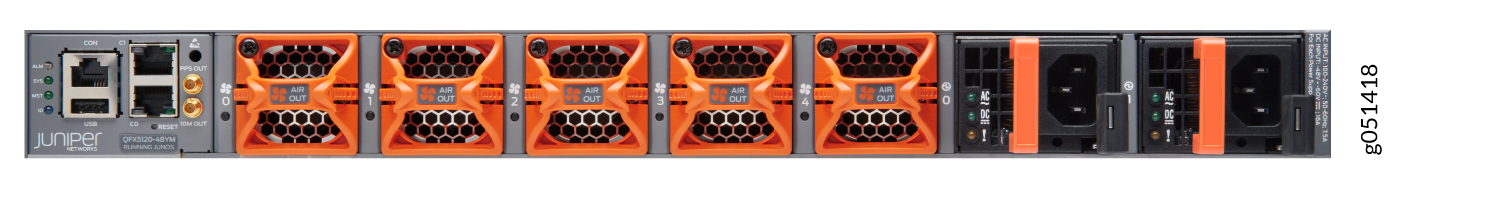

La figura 13 muestra la vista posterior del interruptor QFX5120-48Y.

Figura 13: QFX5120-48Y—Vista QFX5120-48Y—Rear View trasera

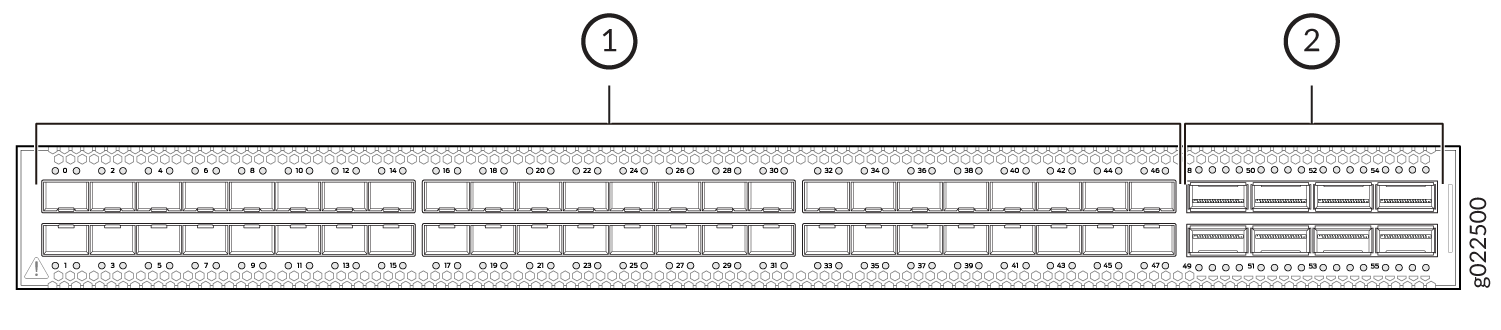

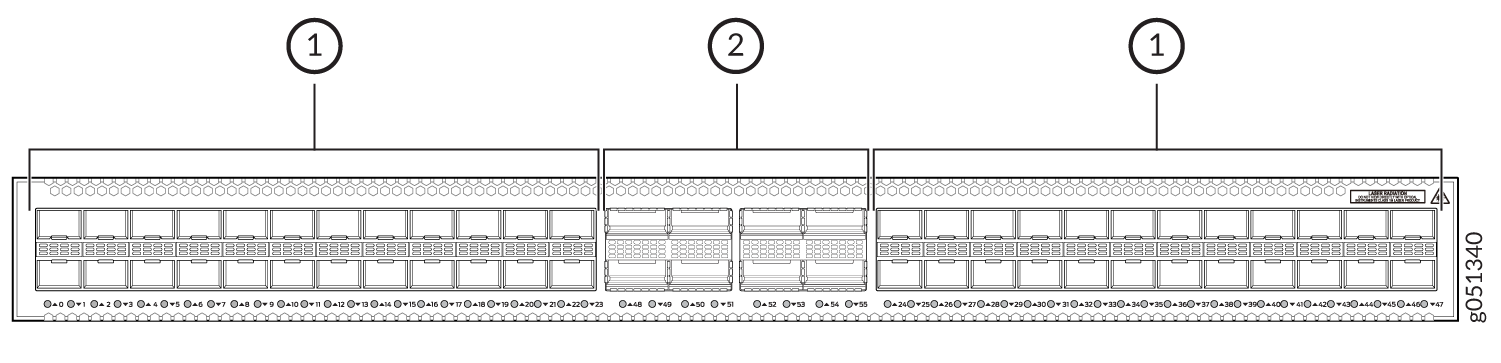

La figura 14 muestra los componentes en el panel frontal de un conmutador QFX5120-48Y.

Figura 14: Componentes en el panel frontal de un conmutador Components on the Front Panel of a QFX5120-48Y Switch QFX5120-48Y
1
—

Puertos SFP28
número arábigo
—

Puertos QSFP28
Nota:

  • Los puertos SFP28 se agrupan en quads (grupos de cuatro) y puede configurar la velocidad de los puertos solo en quads; no puede configurar la velocidad para un solo puerto SFP28.

  • Los puertos SFP28 pueden funcionar a una velocidad de 25 Gbps, 10 Gbps o 1 Gbps, según la configuración establecida en el nivel cuádruple. Los puertos están configurados para funcionar a una velocidad de 10 Gbps de forma predeterminada. Si necesita que los puertos admitan las otras velocidades, debe configurar esas velocidades.
CAUTELA:

Cuando utilice el número de pieza OEM más reciente FCLF8521P2BTL (impreso en la etiqueta del transceptor), puede instalar transceptores de 1 GbE (como QFX-SFP-1GE-T) en cualquier puerto sin restricciones. Lo mismo se aplica a los dispositivos que admiten transceptores de cobre de 10 GbE. Sin embargo, si está utilizando el número de pieza OEM anterior SP7041-M1-JN (no se envió en los últimos 3+ años), no instale transceptores de cobre de 1 GbE (como QFX-SFP-1GE-T) directamente encima o debajo de otro transceptor de cobre de 1 GbE. Utilice solo la fila superior o la fila inferior para evitar daños en el dispositivo causados cuando los transceptores se instalan uno encima del otro.

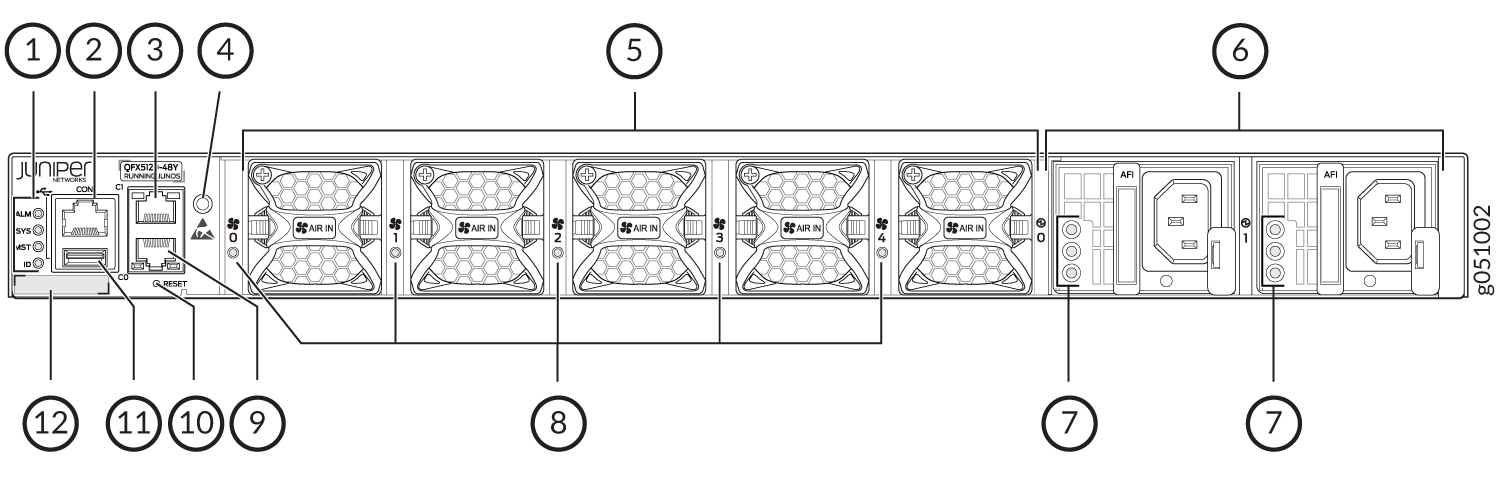

La figura 15 muestra los componentes en el panel posterior de un conmutador QFX5120-48Y con fuentes de alimentación de CA.

Figura 15: Componentes en el panel posterior de un conmutador QFX5120-48Y con fuentes Components on the Rear Panel of a QFX5120-48Y Switch with AC Power Supplies de alimentación de CA
1
—

LED de estado del chasis
7
—

LEDs de fuente de alimentación
número arábigo
—

Puerto de consola RJ-45
8
—

LEDs del módulo del ventilador
3
—

Puerto de administración RJ-45 (etiquetado como C1)
9
—

Puerto de administración RJ-45 (etiquetado como C0)
4
—

Punto ESD
10
—

Botón Reset
5
—

Módulos de ventilador
11
—

Puerto USB
6
—

Fuentes de alimentación
12
—

Etiqueta de código CLEI

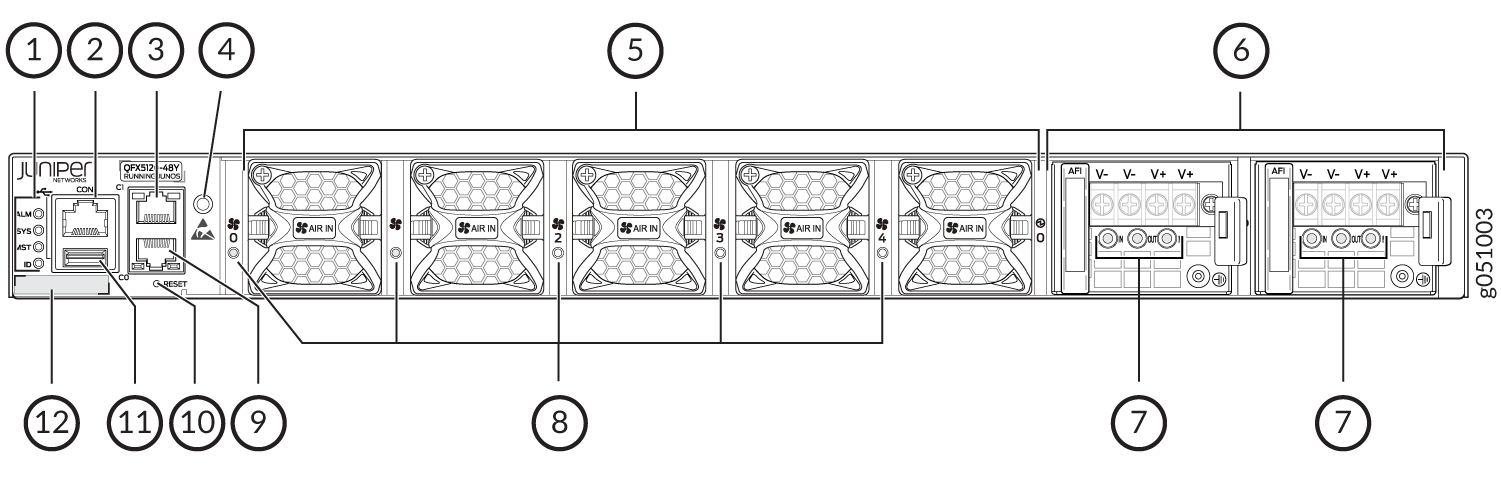

La figura 16 muestra los componentes en el panel posterior de un conmutador QFX5120-48Y con fuentes de alimentación de CC.

Figura 16: Componentes en el panel posterior de un conmutador QFX5120-48Y con fuentes Components on the Rear Panel of a QFX5120-48Y Switch with DC Power Supplies de alimentación de CC
1
—

LED de estado del chasis
7
—

LEDs de fuente de alimentación
número arábigo
—

Puerto de consola RJ-45
8
—

LEDs del módulo del ventilador
3
—

Puerto de administración RJ-45 (etiquetado como C1)
9
—

Puerto de administración RJ-45 (etiquetado como C0)
4
—

Punto ESD
10
—

Botón Reset
5
—

Módulos de ventilador
11
—

Puerto USB
6
—

Fuentes de alimentación
12
—

Etiqueta de código CLEI

Conmutadores QFX5120-48YM

La figura 17 muestra la vista frontal del conmutador QFX5120-48YM.

Figura 17: QFX5120-48YM—Vista QFX5120-48YM—Front View frontal

La figura 18 muestra la vista posterior del interruptor QFX5120-48YM.

Figura 18: QFX5120-48YM—Vista QFX5120-48YM—Rear View trasera

La figura 19 muestra los componentes en el panel frontal de un conmutador QFX5120-48YM.

Figura 19: Componentes en el panel frontal de un conmutador Components on the Front Panel of a QFX5120-48YM Switch QFX5120-48YM
1
—

Puertos SFP28
número arábigo
—

Puertos QSFP28
Nota:

  • Los puertos SFP28 se agrupan en quads (grupos de cuatro) y puede configurar la velocidad de los puertos solo en quads; no puede configurar la velocidad para un solo puerto SFP28.

  • Los puertos SFP28 pueden funcionar a una velocidad de 25 Gbps, 10 Gbps o 1 Gbps, según la configuración establecida en el nivel cuádruple. Los puertos están configurados para funcionar a una velocidad de 10 Gbps de forma predeterminada. Si necesita que los puertos admitan las otras velocidades, debe configurar esas velocidades.

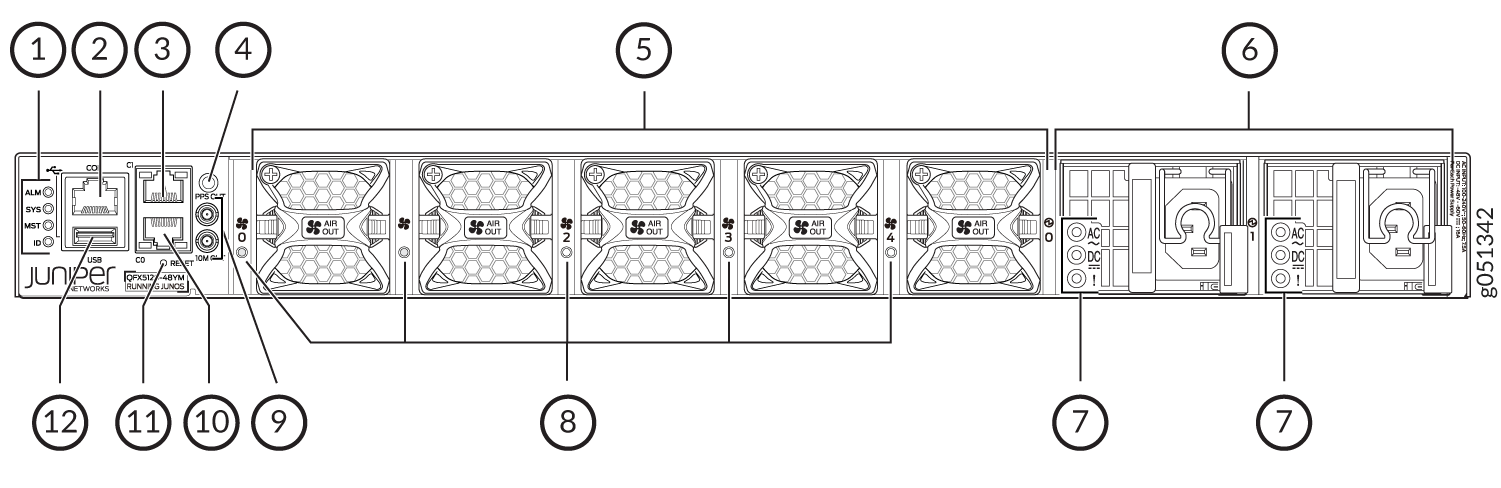

La figura 20 muestra los componentes en el panel posterior de un conmutador QFX5120-48YM con fuentes de alimentación de CA.

Figura 20: Componentes en el panel posterior de un conmutador QFX5120-48YM con fuentes Components on the Rear Panel of a QFX5120-48YM Switch with AC Power Supplies de alimentación de CA
1
—

LED de estado del chasis (etiquetados como ALM, SYS, MST e ID)
7
—

LEDs de fuente de alimentación
número arábigo
—

Puerto de consola RJ-45
8
—

LEDs del módulo del ventilador
3
—

Puerto de administración RJ-45 (etiquetado como C1)
9
—

Puertos OUT de 10M y PPS OUT
4
—

Punto ESD
10
—

Puerto de administración RJ-45 (etiquetado como C0)
5
—

Módulos de ventilador
11
—

Botón Reset
6
—

Fuentes de alimentación
12
—

Puerto USB

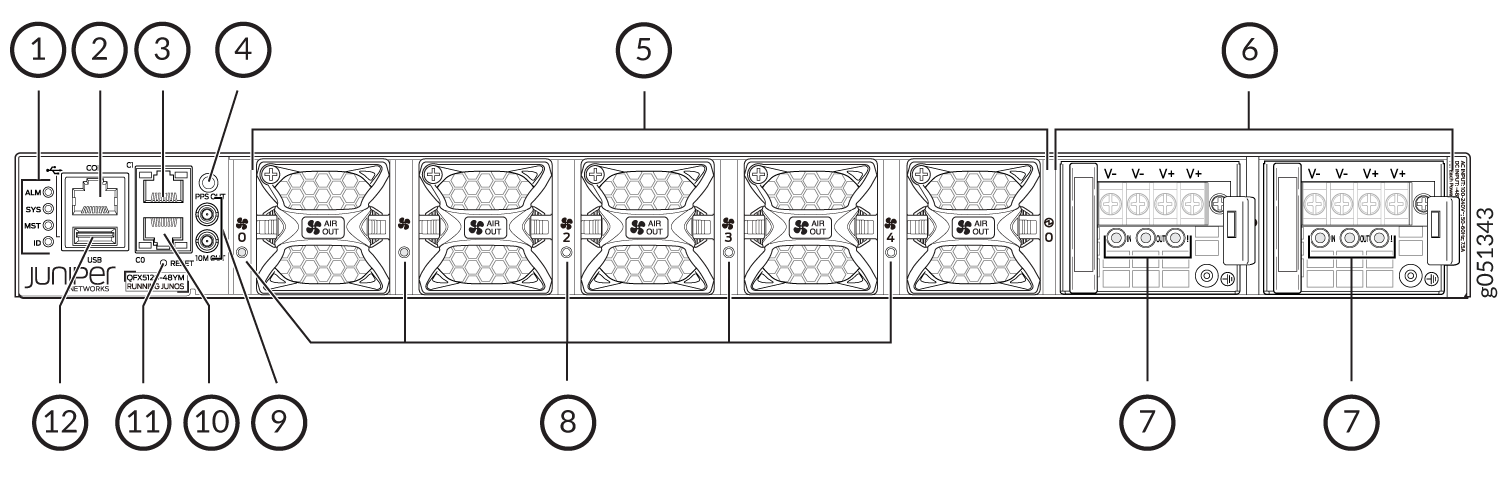

La figura 21 muestra los componentes en el panel posterior de un conmutador QFX5120-48YM con fuentes de alimentación de CC.

Figura 21: Componentes en el panel posterior de un conmutador QFX5120-48YM con fuentes de alimentación de CC Components on the Rear Panel of a QFX5120-48YM Switch with DC Power Supplies
1
—

LED de estado del chasis (etiquetados como ALM, SYS, MST e ID)
7
—

LEDs de fuente de alimentación
número arábigo
—

Puerto de consola RJ-45
8
—

LEDs del módulo del ventilador
3
—

Puerto de administración RJ-45 (etiquetado como C1)
9
—

Puertos OUT de 10M y PPS OUT
4
—

Punto ESD
10
—

Puerto de administración RJ-45 (etiquetado como C0)
5
—

Módulos de ventilador
11
—

Botón Reset
6
—

Fuentes de alimentación
12
—

Puerto USB

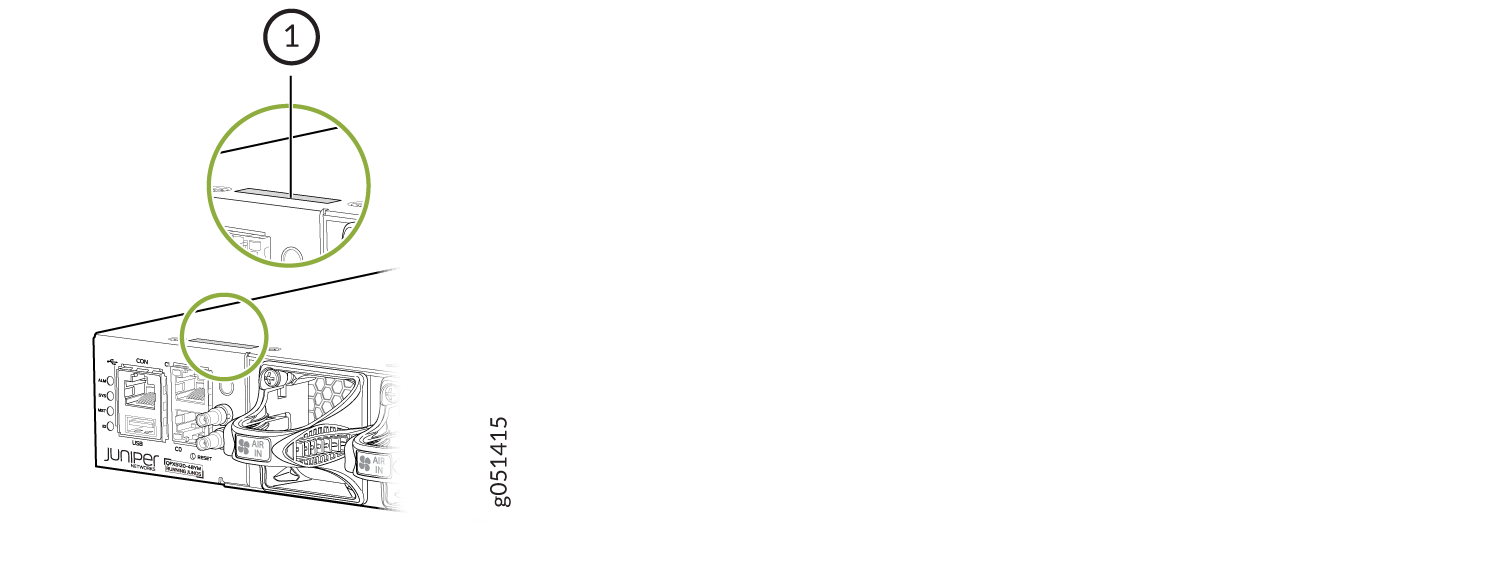

La etiqueta de código CLEI se encuentra en el panel superior de los conmutadores QFX5120-48YM, encima de los puertos de administración. La figura 22 muestra la ubicación de la etiqueta de código CLEI.

Figura 22: Ubicación de la etiqueta de código CLEI en conmutadores Location of the CLEI Code Label on QFX5120-48YM Switches QFX5120-48YM
1
—

Etiqueta de código CLEI



Chasis virtual

Todos los modelos de conmutadores QFX5120 admiten la tecnología de chasis virtual. Puede conectar un conmutador QX5120 solo con otro conmutador QFX5120 del mismo modelo en una configuración de chasis virtual. QFX5120 conmutadores no tienen puertos de chasis virtual (VCP) dedicados o predeterminados. Sin embargo, puede configurar cualquiera de los puertos QSFP28 como VCP cuando dichos puertos no estén canalizados. Cuadro 3 enumera la versión de Junos OS en la que se introdujo la compatibilidad con Virtual Chassis y los puertos QSFP28 que puede configurar como VCP.
Tabla 3: Compatibilidad con chasis virtual en conmutadores QFX5120

Modelo

Soporte introducido en la versión

Número máximo de conmutadores en el chasis virtual

Puertos de chasis virtual

QFX5120-32C

Junos OS versión 20.3R1

2

32 puertos QSFP28 (0 a 31)

QFX5120-48T

Junos OS versión 20.2R1

2

6 puertos QSFP28 (48 a 53)

QFX5120-48Y

Junos OS versión 19.3R1

2

8 puertos QSFP28 (48 a 55)
QFX5120-48YM Junos OS versión 23.1R1 4 8 puertos QSFP28 (48 a 55)

Usted configura, monitorea y mantiene el QFX5120 Virtual Chassis de la misma manera que configura, monitorea y mantiene un Virtual Chassis que involucra a otros conmutadores de la serie QFX. Consulte los temas siguientes para obtener más detalles sobre cómo configurar y cambiar los miembros en un QFX5120 Virtual Chassis:

Sistema de refrigeración QFX5120

El sistema de refrigeración de QFX5120 conmutadores consta de módulos de ventilador y ventiladores integrados en las fuentes de alimentación. La dirección del flujo de aire depende de los módulos del ventilador y de las fuentes de alimentación instaladas en el conmutador. Puede solicitar un interruptor QFX5120 que admita el flujo de aire de adelante hacia atrás (el aire entra por la parte frontal del interruptor) o el flujo de aire de atrás hacia adelante (el aire entra por la parte posterior del interruptor).

Los módulos de ventilador son unidades reemplazables en campo (FRU) extraíbles e insertables en caliente instaladas en el panel posterior del interruptor: puede quitarlos y reemplazarlos sin apagar el interruptor ni interrumpir las funciones del interruptor.

Sistema de alimentación QFX5120

Los conmutadores QFX5120-32C, QFX5120-48T y QFX5120-48Y admiten dos fuentes de alimentación de CA o CC de 650 W con flujo de aire de adelante hacia atrás o de atrás hacia adelante. Además, los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC y flujo de aire de adelante hacia atrás o de atrás hacia adelante. Los conmutadores QFX5120-48YM admiten dos fuentes de alimentación de CA o CC de 850 W con flujo de aire de adelante hacia atrás o de atrás hacia adelante. Las fuentes de alimentación para el conmutador QFX5120 son FRU totalmente redundantes, de carga compartida, extraíbles en caliente e insertables en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede quitarlos y reemplazarlos sin apagar el interruptor ni interrumpir las funciones del interruptor. Cada fuente de alimentación es enfriada por su propio sistema de enfriamiento interno. Enviamos conmutadores QFX5120 con dos fuentes de alimentación de CA o CC preinstaladas en el panel trasero del chasis.

CAUTELA:

No mezclar:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Si instala fuentes de alimentación o módulos de ventilador con diferentes direcciones de flujo de aire, Junos OS activa una alarma.

Modelos y variantes de QFX5120 Switch

El QFX5120 tiene cuatro modelos: QFX5120-32C, QFX5120-48T, QFX5120-48Y y QFX5120-48YM. Cada uno de estos modelos tiene variantes dependiendo de la fuente de alimentación (AC o DC) y el flujo de aire (de adelante hacia atrás o de atrás hacia adelante). Todas las variantes del conmutador QFX5120-32C se envían con dos fuentes de alimentación y seis ventiladores instalados de forma predeterminada. Todas las variantes de los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM se envían con dos fuentes de alimentación y cinco ventiladores instalados de forma predeterminada. En la Tabla 4 se enumeran los componentes suministrados con QFX5120 modelos de conmutador y sus variantes.

Tabla 4: Modelos de conmutadores QFX5120 y sus configuraciones

Número de modelo

Número de puertos y sus tipos

Fuentes de alimentación suministradas de forma predeterminada

Módulos de ventilador enviados de forma predeterminada

QFX5120-32C-AFO

  • 2 SFP+ de 10 GbE

  • 32 100GbE/40GbE QSFP28

Dos fuentes de alimentación de CA de 650 W con flujo de aire de adelante hacia atrás, indicado por una palanca eyector roja.

Seis módulos de ventilador con flujo de aire de adelante hacia atrás, indicado por la etiqueta F2B y un asa roja.

QFX5120-32C-AFI

  • 2 SFP+ de 10 GbE

  • 32 100GbE/40GbE QSFP28

Dos fuentes de alimentación de CA de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector azul.

Seis módulos de ventilador con flujo de aire de atrás hacia adelante, indicado por la etiqueta B2F y un asa azul.

QFX5120-32C-DC-AFO

  • 2 SFP+ de 10 GbE

  • 32 100GbE/40GbE QSFP28

Dos fuentes de alimentación de CC de 650 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector roja.

Seis módulos de ventilador con flujo de aire de adelante hacia atrás, indicado por la etiqueta F2B y un asa roja.

QFX5120-32C-DC-AFI

  • 2 SFP+ de 10 GbE

  • 32 100GbE/40GbE QSFP28

Dos fuentes de alimentación de CC de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector azul.

Seis módulos de ventilador con flujo de aire de atrás hacia adelante, indicado por la etiqueta B2F y un asa azul.

QFX5120-48T-AFO

  • 6 100GbE/40GbE QSFP28

  • 48 10GbE BASE-T

Dos fuentes de alimentación de CA de 650 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48T-AFI

  • 6 100GbE/40GbE QSFP28

  • 48 10GbE BASE-T

Dos fuentes de alimentación de CA de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector Juniper Azure Blue.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.

QFX5120-48T-DC-AFO

  • 6 100GbE/40GbE QSFP28

  • 48 10GbE BASE-T

Dos fuentes de alimentación de CC de 650 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48T-DC-AFI

  • 6 100GbE/40GbE QSFP28

  • 48 10GbE BASE-T

Dos fuentes de alimentación de CC de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector Juniper Azure Blue.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.

QFX5120-48Y-AFO2

  • 8 QSFP28 de 100 GbE/40 GbE

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE

Dos fuentes de alimentación de CA de 650 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48Y-AFI2

  • 8 QSFP28 de 100 GbE/40 GbE

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE

Dos fuentes de alimentación de CA de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector Juniper Azure Blue.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.

QFX5120-48Y-DC-AFO2

  • 8 QSFP28 de 100 GbE/40 GbE

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE

Dos fuentes de alimentación de CC de 650 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48Y-DC-AFI2

  • 8 QSFP28 de 100 GbE/40 GbE

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE

Dos fuentes de alimentación de CC de 650 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector Juniper Azure Blue.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.

QFX5120-48YM-AFO

  • 8 QSFP28 de 100 GbE/40 GbE compatibles con Seguridad de control de acceso a medios (MACsec)

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE compatibles con MACsec

Dos fuentes de alimentación de CA de 850 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48YM-AFI

  • 8 QSFP28 de 100 GbE/40 GbE compatibles con MACsec

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE compatibles con MACsec

Dos fuentes de alimentación de CA de 850 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector azul Azure de Juniper.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.

QFX5120-48YM-DC-AO

  • 8 QSFP28 de 100 GbE/40 GbE compatibles con MACsec

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE compatibles con MACsec

Dos fuentes de alimentación de CC de 850 W con flujo de aire de adelante hacia atrás, indicadas por una palanca eyector Juniper Gold.

Cinco módulos de ventilador con flujo de aire de adelante hacia atrás, indicados por la etiqueta AIR OUT y un asa Juniper Gold.

QFX5120-48YM-DC-AI

  • 8 QSFP28 de 100 GbE/40 GbE compatibles con MACsec

  • 48 SFP28 de 25 GbE/10 GbE/1 GbE compatibles con MACsec

Dos fuentes de alimentación de CC de 850 W con flujo de aire de atrás hacia adelante, indicadas por una palanca eyector azul Azure de Juniper.

Cinco módulos de ventilador con flujo de aire de atrás hacia adelante, indicados por la etiqueta AIR IN y un asa Juniper Azure Blue.
CAUTELA:

No mezclar:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Mapeo terminológico de hardware y CLI del conmutador QFX5120

En este tema se describen los términos de hardware utilizados en la documentación del conmutador de QFX5120 y los términos correspondientes utilizados en la CLI de Junos OS (consulte la tabla 5).

Tabla 5: Equivalentes CLI de términos utilizados en la documentación para conmutadores QFX5120

Elemento de hardware (CLI)

Descripción (CLI)

Valor

Elemento en la documentación

Información adicional

Chasis

Uno de los siguientes:

  • QFX5120-32C

  • QFX5120-48T-CHAS

  • JNP48Y8C-CHAS

  • QFX5120-48YM-8C

–

Chasis del conmutador

Modelos y variantes de QFX5120 Switch

Motor de enrutamiento (n)

Uno de los siguientes:

  • RE-QFX5120-32C

  • RE-QFX5120-48T-6C

  • RE-QFX5120-48Y-8C

  • RE-QFX5120-48YM-8C

  • n es un valor en el intervalo de 0 a 1 para un conmutador que forma parte de un Virtual Chassis.

  • En un conmutador independiente, el valor predeterminado es 0.

Motor de enrutamiento

–

FPC (n)

Nombre abreviado del concentrador PIC flexible (FPC)

Uno de los siguientes:

  • QFX5120-32C

  • QFX5120-48T-CHAS

  • JNP48Y8C-CHAS

  • QFX5120-48YM-8C

  • n es un valor en el intervalo de 0 a 1 para un conmutador que forma parte de un Virtual Chassis.

  • En un conmutador independiente, el valor predeterminado es 0.

En QFX5120, FPC se refiere al propio conmutador.

Descripción de las convenciones de nomenclatura de interfaz

Xcvr (n)

Nombre abreviado del transceptor

n es un valor equivalente al número del puerto en el que está instalado el transceptor.

Transceptores ópticos

QFX5120 Planificación de cables y transceptores de red

Bandeja de ventilador (n)

QFX5120-32C

Módulo de ventilador

Sistema de refrigeración QFX5120

Uno de los siguientes:

  • Bandeja nde ventilador QFX5120-32C, flujo de aire de adelante hacia atrás - AFO

  • Bandeja nde ventilador QFX5120-32C, flujo de aire de atrás hacia adelante - AFI

n tiene un valor de 0 a 5, correspondiente al número de ranura del módulo del ventilador.

QFX5120-48T

Uno de los siguientes:

  • Bandeja nde ventilador de tablero de ventilador, flujo de aire de adelante hacia atrás - AFO

  • Bandeja nde ventilador , flujo de aire de atrás hacia adelante - AFI

n tiene un valor de 0 a 4, correspondiente al número de ranura del módulo del ventilador.

QFX5120-48Y

Uno de los siguientes:

  • fan-ctrl-n, flujo de aire de adelante hacia atrás - AFO

  • fan-ctrl-n, flujo de aire de atrás hacia adelante - AFI

n tiene un valor de 0 a 4, correspondiente al número de ranura del módulo del ventilador.

QFX5120-48YM

Uno de los siguientes:

  • Bandeja nde ventilador de tablero de ventilador, flujo de aire de adelante hacia atrás - AFO

  • Bandeja nde ventilador , flujo de aire de atrás hacia adelante - AFI

n tiene un valor de 0 a 4, correspondiente al número de ranura del módulo del ventilador.

Fuente de alimentación (n)

QFX5120-32C

Uno de los siguientes:

  • QFX520048Y-650W-AC-AFI

  • QFX520048Y-650W-AC-AFO

n tiene un valor de 0 a 1, correspondiente al número de ranura de la fuente de alimentación.

Fuente de alimentación

Sistema de alimentación QFX5120

QFX5120-48T

Uno de los siguientes:

  • JPSU-650W-AC-AO

  • JPSU-650W-AC-AI

  • JPSU-850W-HV-AFO

  • JPSU-850W-HV-AFI

  • JPSU-650W-DC-AFO

  • JPSU-650W-DC-AFI

QFX5120-48Y

Uno de los siguientes:

  • JPSU-650W-AC-AO

  • JPSU-650W-AC-AI

  • JPSU-650W-DC-AFO

  • JPSU-650W-DC-AFI

QFX5120-48YM

Uno de los siguientes:

  • JPSU-850W-AC-AFO

  • JPSU-850W-AC-AFI

  • JPSU-850W-DC-AFO

  • JPSU-850W-DC-AFI
CAUTELA:

No mezclar:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

  • Módulos de ventilador y fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.
