Sistema de energía QFX5120

Fuente de alimentación de CA en conmutadores QFX5120

Los conmutadores QFX5120-32C, QFX5120-48T y QFX5120-48Y admiten dos fuentes de alimentación de CA o CC de 650 W. Además, los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC. Los conmutadores QFX5120-48YM admiten dos fuentes de alimentación de CA o CC de 850 W. Las fuentes de alimentación admiten flujo de aire de adelante hacia atrás o de atrás hacia adelante. Las fuentes de alimentación son completamente redundantes, de carga compartida y FRU extraíbles e insertables en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede quitarlos y reemplazarlos sin apagar el interruptor ni interrumpir las funciones del interruptor. Enviamos modelos de conmutador QFX5120 con dos fuentes de alimentación de CA o CC preinstaladas en el panel trasero del chasis. En este tema se describen las fuentes de alimentación de CA compatibles con los conmutadores QFX5120.

PRECAUCIÓN:

No mezcle:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Características de la fuente de alimentación de CA para conmutadores QFX5120

Puede instalar hasta dos fuentes de alimentación en las ranuras de fuente de alimentación del panel trasero del chasis del conmutador QFX5120. En los conmutadores QFX5120-32C, las ranuras se etiquetan como PS0 y PS1. En los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM, las ranuras están etiquetadas como 0 y 1 y tienen un icono de encendido junto a ellas.

Nota:

Debe instalar ambas fuentes de alimentación para que el conmutador funcione de manera óptima.

Si el conmutador está operativo mientras reemplaza las fuentes de alimentación, solo debe quitar una fuente de alimentación a la vez.

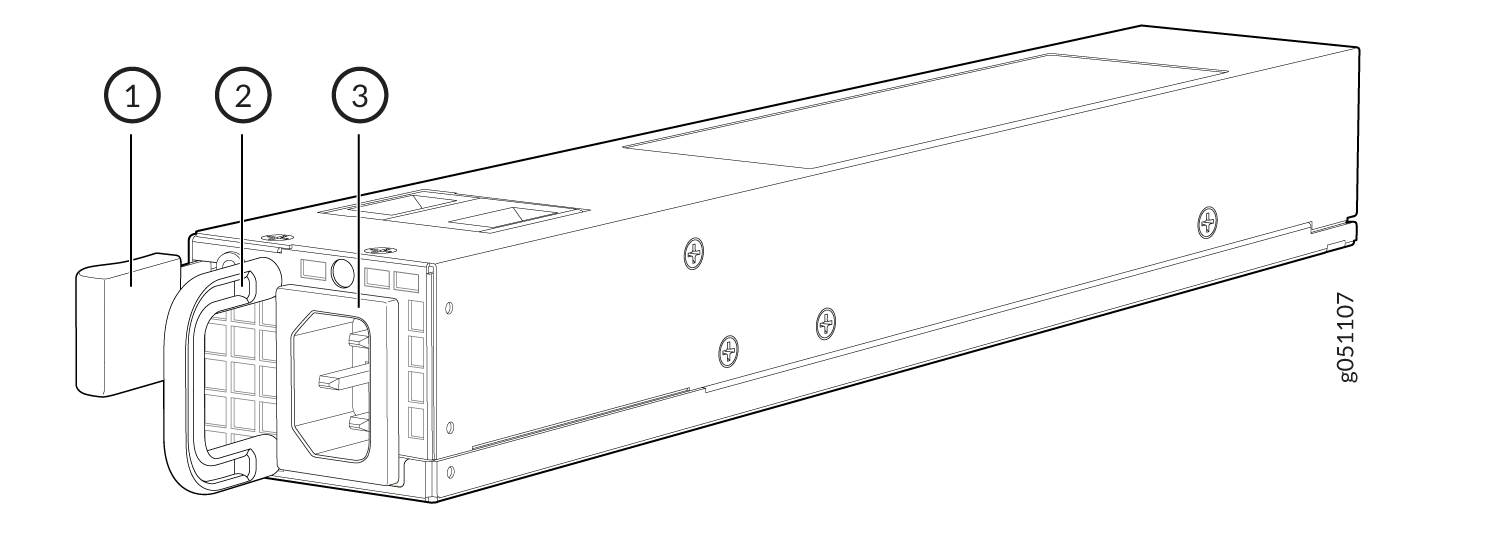

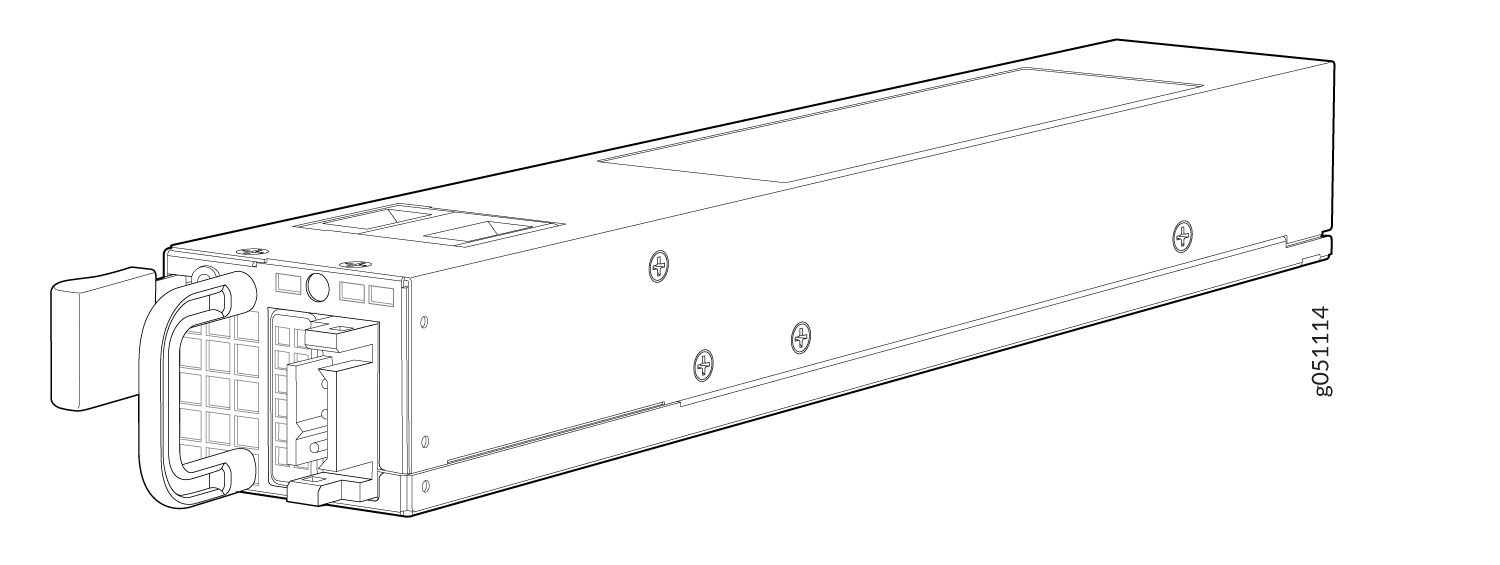

La figura 1 muestra la fuente de alimentación de CA para un conmutador QFX5120-32C.

Figura 1: Fuente de alimentación de CA para conmutadores QFX5120-32C Power supply unit back view with labeled handle, power input connector, and LED indicator for server use.
1
—

Palanca eyectora
3
—

Entrada de cable de alimentación AC
2
—

Asa de la fuente de alimentación

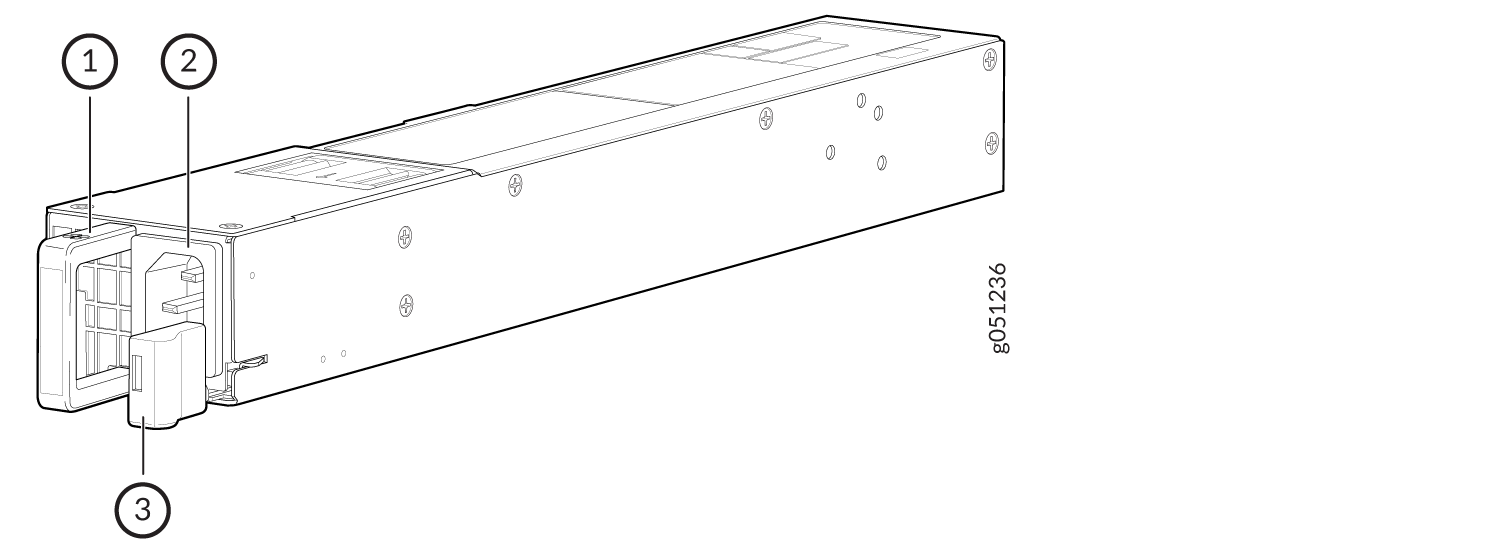

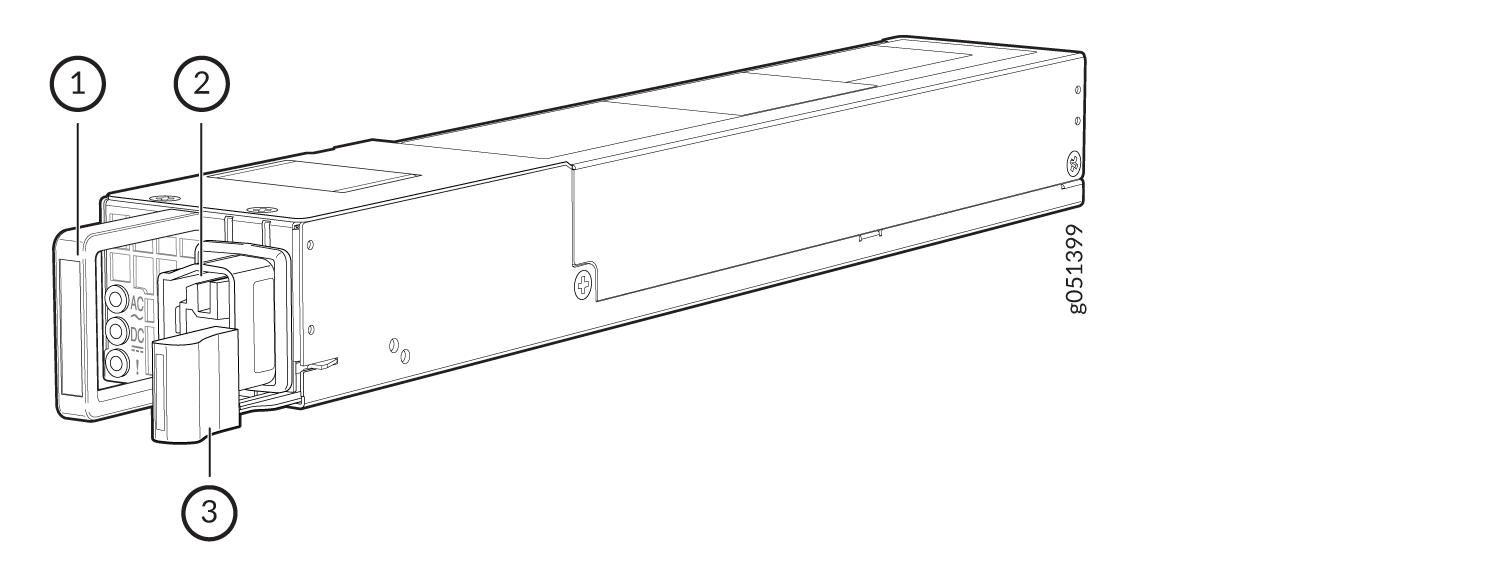

En la figura 2, se muestra la fuente de alimentación de CA para los conmutadores QFX5120-48T y QFX5120-48Y.

Figura 2: Fuente de alimentación de CA para conmutadores QFX5120-48T y QFX5120-48Y Technical illustration of a rectangular electronic component with labeled parts: connector, locking mechanism, and handle.
1
—

Asa de la fuente de alimentación
3
—

Palanca eyectora
2
—

Entrada de cable de alimentación AC

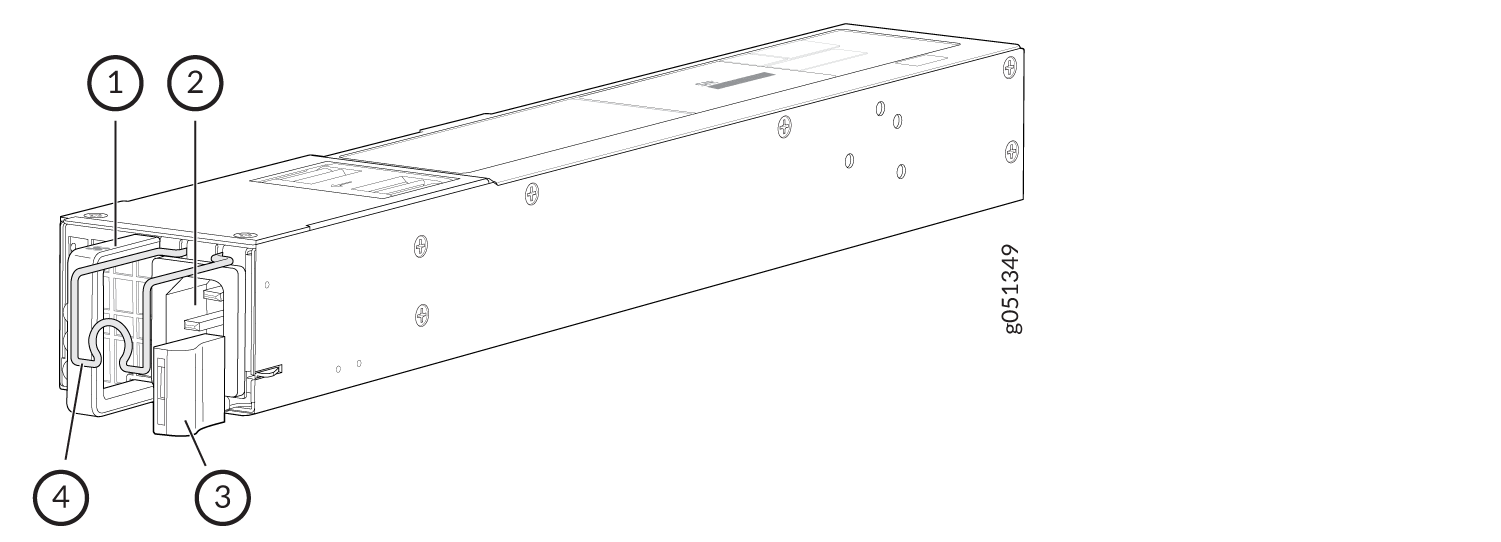

La figura 3 muestra la fuente de alimentación de CA para los conmutadores QFX5120-48YM.

Figura 3: Fuente de alimentación de CA para conmutadores QFX5120-48YM Technical illustration of a power supply unit for a server with numbered labels indicating parts like connectors and indicators.
1
—

Asa de la fuente de alimentación
3
—

Palanca eyectora
2
—

Entrada de cable de alimentación AC
4
—

Retenedor del cable de alimentación

En la tabla 1 se enumeran las especificaciones de las fuentes de alimentación de CA utilizadas en los conmutadores QFX5120.

Tabla 1: Especificaciones de las fuentes de alimentación de CA utilizadas en los conmutadores QFX5120

Artículo

Especificaciones

Número de modelo

  • QFX5120-32C: QFX520048Y-APSU-AO o QFX520048Y-APSU-IA

  • QFX5120-48T y QFX5120-48Y: JPSU-650W-AC-AO o JPSU-650W-AC-IA

  • QFX5120-48YM: JPSU-850W-AC-AFO o JPSU-850W-AC-AFI

Tipo de unidad reemplazable en campo (FRU)

Insertable en caliente y extraíble en caliente

Peso

  • QFX5120-32C: 2,1 lb (0,93 kg)

  • QFX5120-48T y QFX5120-48Y: 2,2 lb (0,98 kg)

  • QFX5120-48YM: 2,3 lb (1,04 kg)

Mínimo instalado en el chasis

1

Máximo instalado en el chasis

2

Ranuras para fuente de alimentación

  • Conmutadores QFX5120-32C: instalen la fuente de alimentación en las ranuras etiquetadas como PS0 y PS1 en el panel trasero del chasis.

  • Conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM: instale la fuente de alimentación en las ranuras etiquetadas 0 y 1 con un icono de alimentación junto a ellas en el panel trasero del chasis.

flujo de aire

  • De adelante hacia atrás, indicado por la etiqueta F2B y un asa roja en los conmutadores QFX5120-32C y por la etiqueta AIR OUT y un asa dorada de Juniper en los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

  • De atrás hacia adelante, indicado por la etiqueta B2F y un controlador azul en los conmutadores QFX5120-32C y por la etiqueta AIR IN y un identificador azul Azure de Juniper en los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Indicadores LED de estado

  • Conmutador QFX5120-32C: LED bicolor

  • Interruptor QFX5120-48T, QFX5120-48Y y QFX5120-48YM: CA, CC y ! (falla)

Para evitar lesiones eléctricas al instalar o retirar fuentes de alimentación de CA, siga cuidadosamente las instrucciones de Conexión de alimentación a un conmutador QFX5120 alimentado por CA y mantenimiento del sistema de alimentación QFX5120.

Fuente de alimentación de CA flujo de aire

Cada fuente de alimentación se enfría mediante su propio sistema de refrigeración interno.

PRECAUCIÓN:

Verifique que la dirección del flujo de aire en las fuentes de alimentación coincida con la dirección del flujo de aire en los módulos del ventilador. Asegúrese de que cada fuente de alimentación que instale en el chasis tenga la misma dirección de flujo de aire. Si instala fuentes de alimentación con dos direcciones de flujo de aire diferentes, Junos OS activa una alarma. Si necesita convertir la dirección del flujo de aire en un chasis, debe reemplazar todos los módulos del ventilador y las fuentes de alimentación por la otra dirección del flujo de aire y actualizar la base de instalación (consulte Registrar productos: obligatorio para validar los SLA).

En la tabla 2, se enumeran las fuentes de alimentación de CA utilizadas en los conmutadores QFX5120 y la dirección del flujo de aire en ellas. Las fuentes de alimentación tienen manijas codificadas por colores y etiquetas que indican la dirección del flujo de aire.

Tabla 2: Dirección del flujo de aire en las fuentes de alimentación de CA para conmutadores QFX5120

Fuente de alimentación

Color del mango de la fuente de alimentación

Etiqueta

Dirección del flujo de aire

QFX5120-32C—QFX520048Y-APSU-AO

Rojo

F2B

De adelante hacia atrás: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación del panel frontal del chasis y el aire caliente sale a través de las rejillas de ventilación del panel trasero del chasis.

QFX5120-48T y QFX5120-48Y—JPSU-650W-AC-AO

Oro de Juniper

SALIDA DE AIRE

QFX5120-48YM—JPSU-850W-AC-AFO

Oro de Juniper

SALIDA DE AIRE

QFX5120-32C—QFX520048Y-APSU-IA

Azul

B2F

De atrás hacia adelante: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación del panel trasero del chasis y el aire caliente sale a través de las rejillas de ventilación del panel frontal del chasis.

QFX5120-48T y QFX5120-48Y—JPSU-650W-AC-IA

Azul celeste de Juniper

ENTRADA DE AIRE

QFX5120-48YM—JPSU-850W-AC-AFI

Azul celeste de Juniper

ENTRADA DE AIRE

Especificaciones de fuente de alimentación para fuentes de alimentación de CA para conmutadores QFX5120

Los conmutadores QFX5120-32C, QFX5120-48T y QFX5120-48Y admiten fuentes de alimentación de CA o CC de 650 W. Además, los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC. Los conmutadores QFX5120-48YM admiten dos fuentes de alimentación de CA o CC de 850 W.

En la tabla 3 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CA para conmutadores QFX5120-32C.

Tabla 3: Especificaciones de fuente de alimentación para fuentes de alimentación de CA para conmutadores QFX5120-32C

Artículo

Especificación

Voltaje de entrada de CA

Rango de operación: 100 VAC a 240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

  • 6 A a 100 VCA

  • 3,8 A a 240 VAC

Consumo de energía típico

173 W

Máximo consumo de energía

365 W
Nota:

Los valores de consumo de energía máximo especificados aquí suponen una potencia de 3,5 W por módulo óptico de 100 G utilizado.

En la tabla 4 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CA para conmutadores QFX5120-48T.

Tabla 4: Especificaciones de fuente de alimentación para fuentes de alimentación de CA para conmutadores QFX5120-48T

Artículo

Especificación

Voltaje de entrada de CA

Rango de operación: 100 VAC a 240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

5 A a 100–240 VAC

Consumo de energía típico

202 W

Máximo consumo de energía

251 W

En la tabla 5 se muestran las especificaciones de la fuente de alimentación para la fuente de alimentación de CA para conmutadores QFX5120-48Y.

Tabla 5: Especificaciones de la fuente de alimentación para las fuentes de alimentación de CA para conmutadores QFX5120-48Y

Artículo

Especificación

Voltaje de entrada de CA

Rango de operación: 100 VAC a 240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

6 A a 100–240 VAC

Consumo de energía típico

155 W

Máximo consumo de energía

283 W

En la tabla 6 se muestran las especificaciones de la fuente de alimentación de CA para conmutadores QFX5120-48YM.

Tabla 6: Especificaciones de fuente de alimentación para fuentes de alimentación de CA para conmutadores QFX5120-48YM

Artículo

Especificación

Voltaje de entrada de CA

Rango de operación: 100 VAC a 240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

  • 7,5 A a 100 VAC

  • 3 A a 240 VCA

Consumo de energía típico

280 W, 291 W con MACsec

Máximo consumo de energía

446 W, 460 W con MACsec
Nota: El consumo máximo de energía se mide a temperatura ambiente de 40 °C con óptica de SR y a carga del 100 % con tráfico de IMIX. El consumo de energía típico se mide a temperatura ambiente de 25 °C con DAC a una carga del 50 % con tráfico IMIX, excluyendo transceptores. El consumo de energía está sujeto a condiciones de operación y variaciones de unidad a unidad.

Especificaciones del cable de alimentación para fuentes de alimentación de CA para conmutadores QFX5120

Con las fuentes de alimentación de CA se suministra un cable de alimentación de CA desmontable. El acoplador para las fuentes de alimentación de CA es el tipo C13 como se describe en la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

PRECAUCIÓN:

El cable de alimentación de CA que se suministra con cada fuente de alimentación está diseñado para usarse únicamente con esa fuente de alimentación y no para ningún otro uso.
Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 4,5 metros de longitud para cumplir con las secciones 400-8 del Código Eléctrico Nacional (NEC) (NFPA 75, 5-2.2) y 210-52 y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables suministrados con el interruptor cumplen con las normas.

En la tabla 7 se enumeran las especificaciones del cable de alimentación de CA para las fuentes de alimentación de CA proporcionadas para los países y regiones enumerados en la tabla.

Tabla 7: Especificaciones del cable de alimentación de CA para las fuentes de alimentación de CA

País o región

Especificaciones eléctricas

Estándares de enchufe

Número de modelo de Juniper

Argentina

250 VCA, 10 A, 50 Hz

IRAM 2073 Tipo AR/3

CBL-EX-PWR-C13-AR

Australia

250 VCA, 10 A, 50 Hz

AS/NZZS 3112 Tipo SAA/3

CBL-EX-PWR-C13-AU

Brasil

250 VCA, 10 A, 50 Hz

NBR 14136 Tipo BR/3

CBL-EX-PWR-C13-BR

China

250 VCA, 10 A, 50 Hz

GB 1002-1996 Tipo RRP/3

CBL-EX-PWR-C13-CH

Europa (excepto Italia, Suiza y Reino Unido)

250 VCA, 10 A, 50 Hz

CEE (7) VII Tipo VIIG

CBL-EX-PWR-C13-EU

India

250 VCA, 10 A, 50 Hz

IS 1293 Tipo IND/3

CBL-EX-PWR-C13-IN

Israel

250 VCA, 10 A, 50 Hz

SI 32/1971 Tipo IL/3G

CBL-EX-PWR-C13-IL

Italia

250 VCA, 10 A, 50 Hz

CEI 23-16 Tipo I/3G

CBL-EX-PWR-C13-IT

Japón

125 VCA, 12 A, 50 Hz o 60 Hz

JIS 8303

CBL-EX-PWR-C13-JP

Corea

250 VCA, 10 A, 50 Hz o 60 Hz

CEE (7) VII Tipo VIIGK

CBL-EX-PWR-C13-KR

América del Norte

125 VCA, 13 A, 60 Hz

NEMA 5-15 Tipo N5-15

CBL-EX-PWR-C13-US

Sudáfrica

250 VCA, 10 A, 50 Hz

SABS 164/1:1992 Tipo ZA/13

CBL-EX-PWR-C13-SA

Suiza

250 VCA, 10 A, 50 Hz

SEV 6534-2 Tipo 12G

CBL-EX-PWR-C13-SZ

Taiwán

125 VCA, 11 A y 15 A, 50 Hz

NEMA 5-15P Tipo N5-15P

CBL-EX-PWR-C13-TW

Reino Unido

250 VCA, 10 A, 50 Hz

BS 1363/A Tipo BS89/13

CBL-EX-PWR-C13-Reino Unido

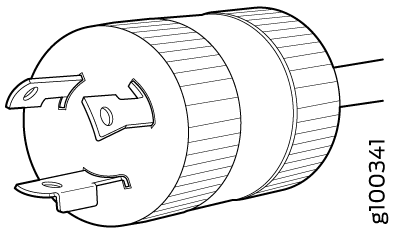

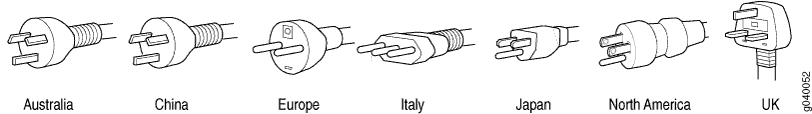

La Figura 4 ilustra el enchufe del cable de alimentación para las fuentes de alimentación de CA para algunos de los países o regiones enumerados en la Tabla 7.

Figura 4: Tipos de enchufe de CA para fuentes de AC Plug Types for AC Power Supplies alimentación de CA

LED en las fuentes de alimentación de CA utilizadas en los conmutadores QFX5120

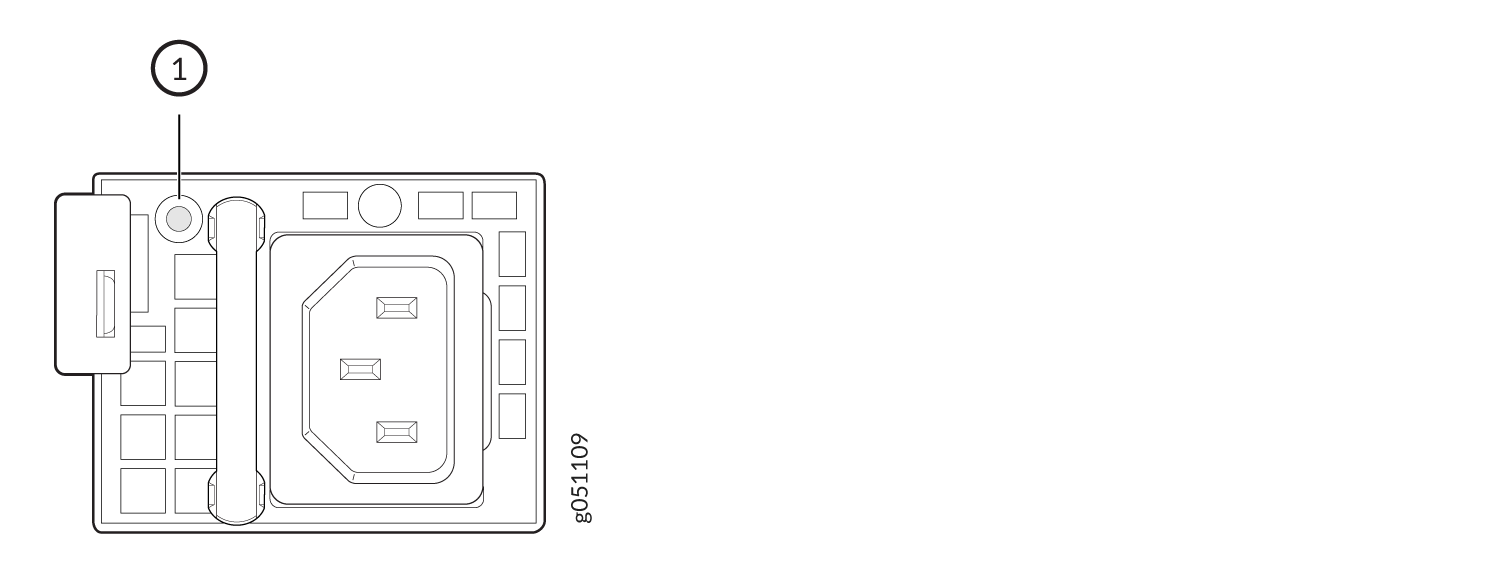

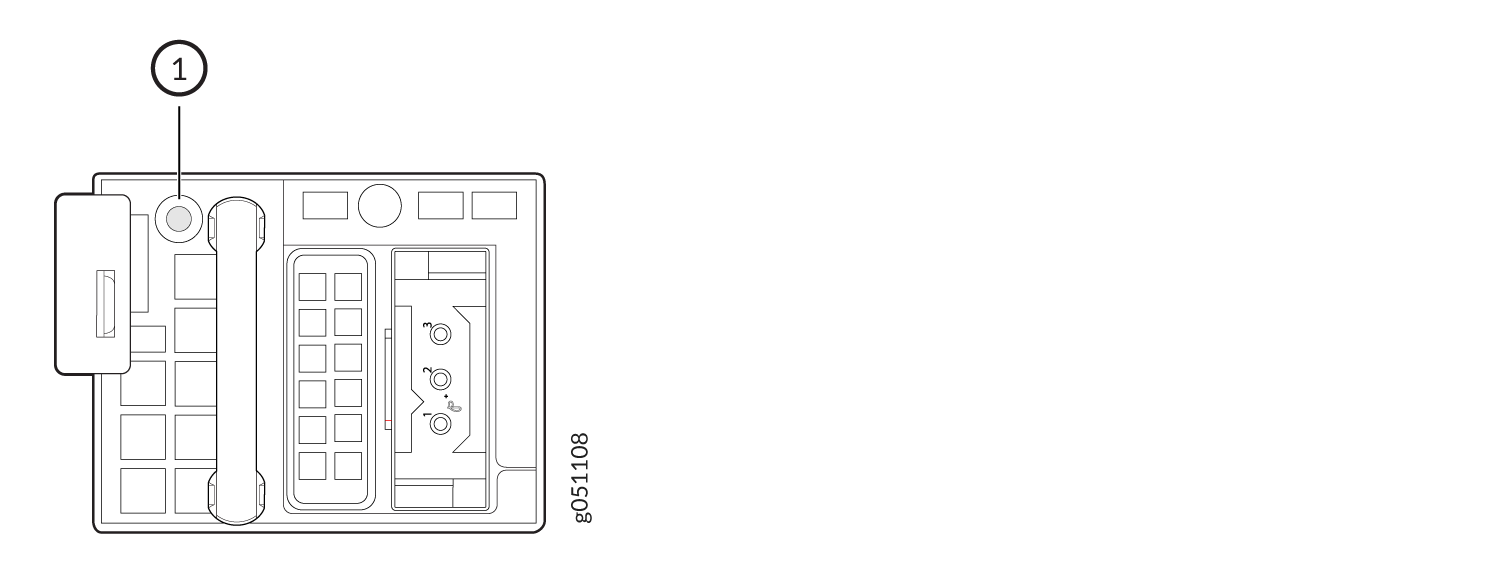

En la figura 5, se muestra el LED de la fuente de alimentación de CA para los conmutadores QFX5120-32C.

Figura 5: LED en la fuente de alimentación de CA para conmutadores QFX5120-32C Technical diagram of a power connector with labeled component 1 and geometric shapes, includes part number g051109.
1
—

LED

En la tabla 8 se describe el LED de la fuente de alimentación de CA para los conmutadores QFX5120-32C.

Tabla 8: LED de la fuente de alimentación de CA para conmutadores QFX5120-32C

Color

Estado

Descripción

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Parpadeando

La fuente de alimentación está en modo de espera.

Rojo

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Parpadeando

El ventilador interno de la fuente de alimentación ha fallado. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Apagado

Apagado

La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

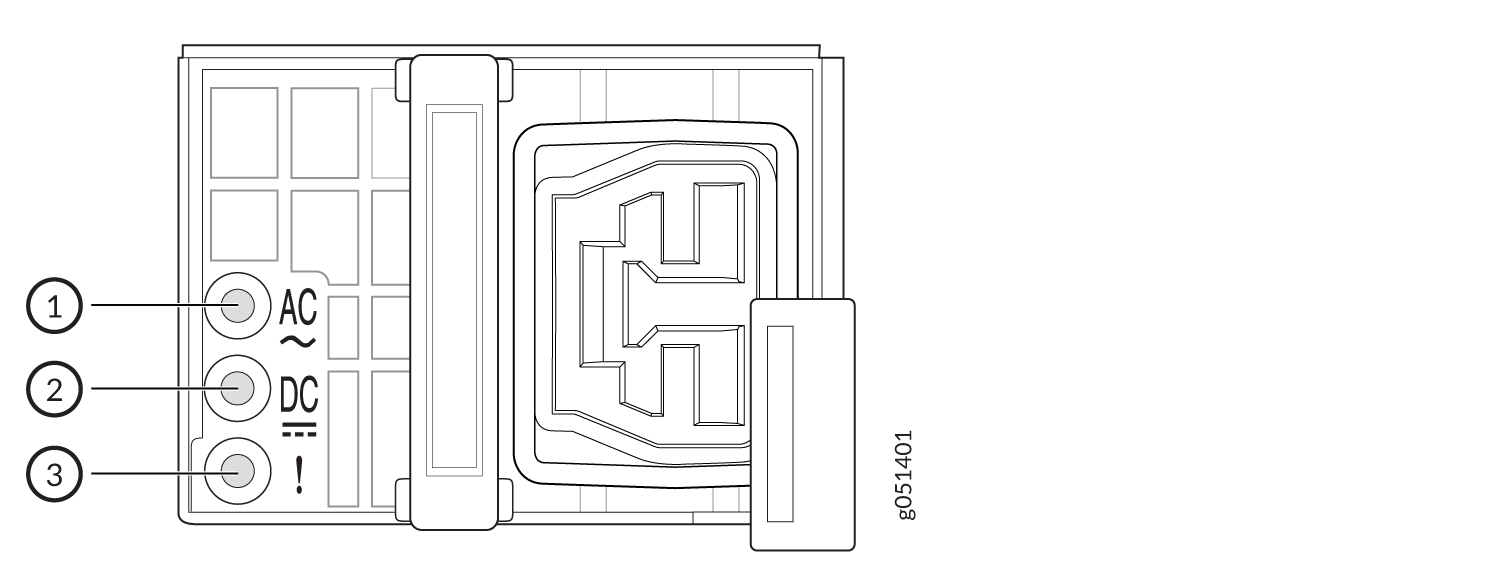

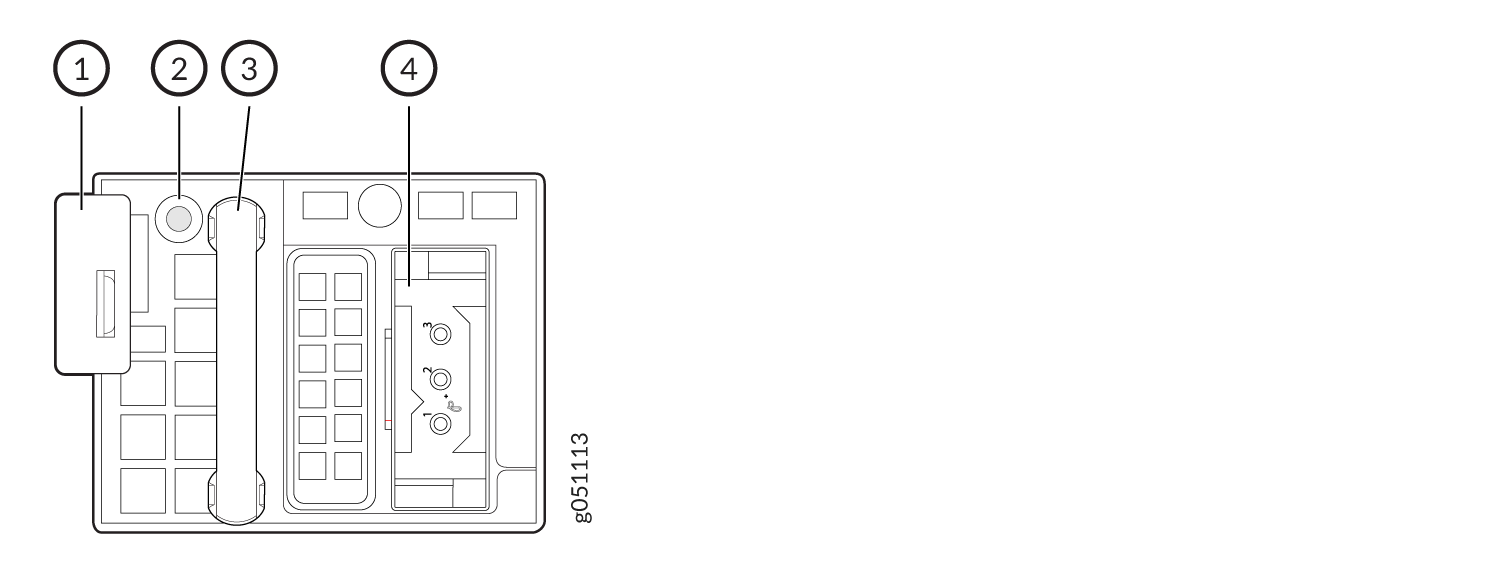

En la figura 6, se muestran los indicadores LED de la fuente de alimentación de CA para los conmutadores QFX5120-48T y QFX5120-48Y. En la figura 7, se muestran los indicadores LED de la fuente de alimentación de CA para los conmutadores QFX5120-48YM.

Figura 6: LED en la fuente de alimentación de CA para los conmutadores QFX5120-48T y QFX5120-48Y LEDs on the AC Power Supply for QFX5120-48T and QFX5120-48Y Switches
1
—

LED de CA (etiquetado como CA)
3
—

LED de falla (¡etiquetado !)
2
—

LED de CC (etiquetado como CC)

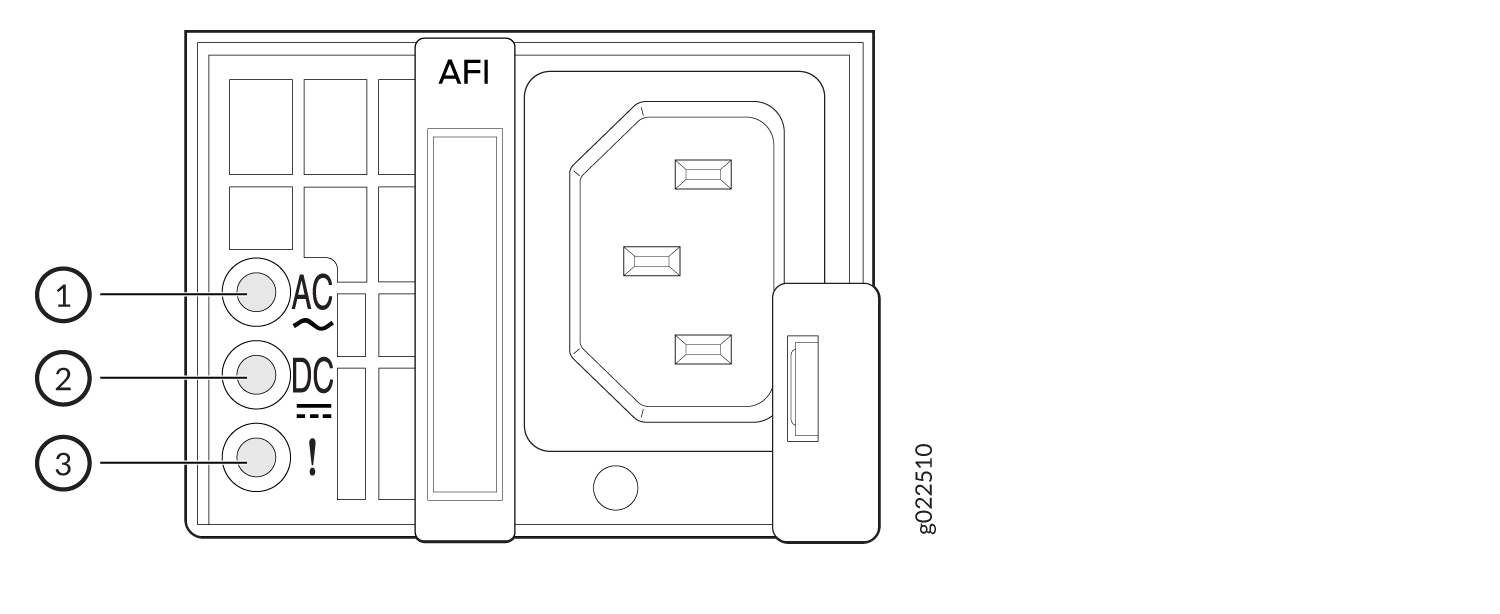

Figura 7: LED en la fuente de alimentación de CA para conmutadores QFX5120-48YM Diagram of a multimeter showing ports for AC, DC, and a special test, with a current-measuring clamp.
1
—

LED de CA (etiquetado como CA)
3
—

LED de falla (¡etiquetado !)
2
—

LED de CC (etiquetado como CC)

En la tabla 9 se describen los indicadores LED de la fuente de alimentación de CA para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Tabla 9: Indicadores LED de la fuente de alimentación de CA para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM

Etiqueta LED

Color

Estado

Descripción

AIRE ACONDICIONADO

Verde

Encendido constante

La fuente de alimentación está recibiendo energía.

Apagado

Apagado

  • La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

  • Es posible que el cable de alimentación de CA no esté instalado correctamente o que el voltaje de entrada de alimentación no esté dentro del rango de funcionamiento normal.

CD

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Apagado

Apagado

  • La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

  • Es posible que el cable de alimentación de CA no esté instalado correctamente o que el voltaje de entrada de alimentación no esté dentro del rango de funcionamiento normal.

  • Es posible que la fuente de alimentación tenga un fallo interno.

! (Falta)

Ámbar

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Fuente de alimentación de CC en conmutadores QFX5120

Los conmutadores QFX5120-32C, QFX5120-48T y QFX5120-48Y admiten dos fuentes de alimentación de CA o CC de 650 W. Además, los conmutadores QFX5120-48T admiten fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC. Los conmutadores QFX5120-48YM admiten dos fuentes de alimentación de CA o CC de 850 W. Las fuentes de alimentación admiten flujo de aire de adelante hacia atrás o de atrás hacia adelante. Las fuentes de alimentación son completamente redundantes, de carga compartida y FRU extraíbles e insertables en caliente cuando la segunda fuente de alimentación está instalada y en funcionamiento. Puede quitarlo y reemplazarlo sin apagar el interruptor ni interrumpir las funciones del interruptor. Enviamos modelos de conmutador QFX5120 con dos fuentes de alimentación de CA o CC preinstaladas en el panel trasero del chasis. En este tema se describen las fuentes de alimentación de CC compatibles con los conmutadores QFX5120.

PRECAUCIÓN:

No mezcle:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Características de la fuente de alimentación de CC

Puede instalar hasta dos fuentes de alimentación en las ranuras de fuente de alimentación del panel trasero del chasis del conmutador QFX5120. En los conmutadores QFX5120-32C, las ranuras se etiquetan como PS0 y PS1. En los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM, las ranuras están etiquetadas como 0 y 1 y tienen un icono de encendido junto a ellas.

Nota:

Debe instalar ambas fuentes de alimentación para que el conmutador funcione de manera óptima.

Si el conmutador está operativo mientras reemplaza las fuentes de alimentación, solo debe quitar una fuente de alimentación a la vez.

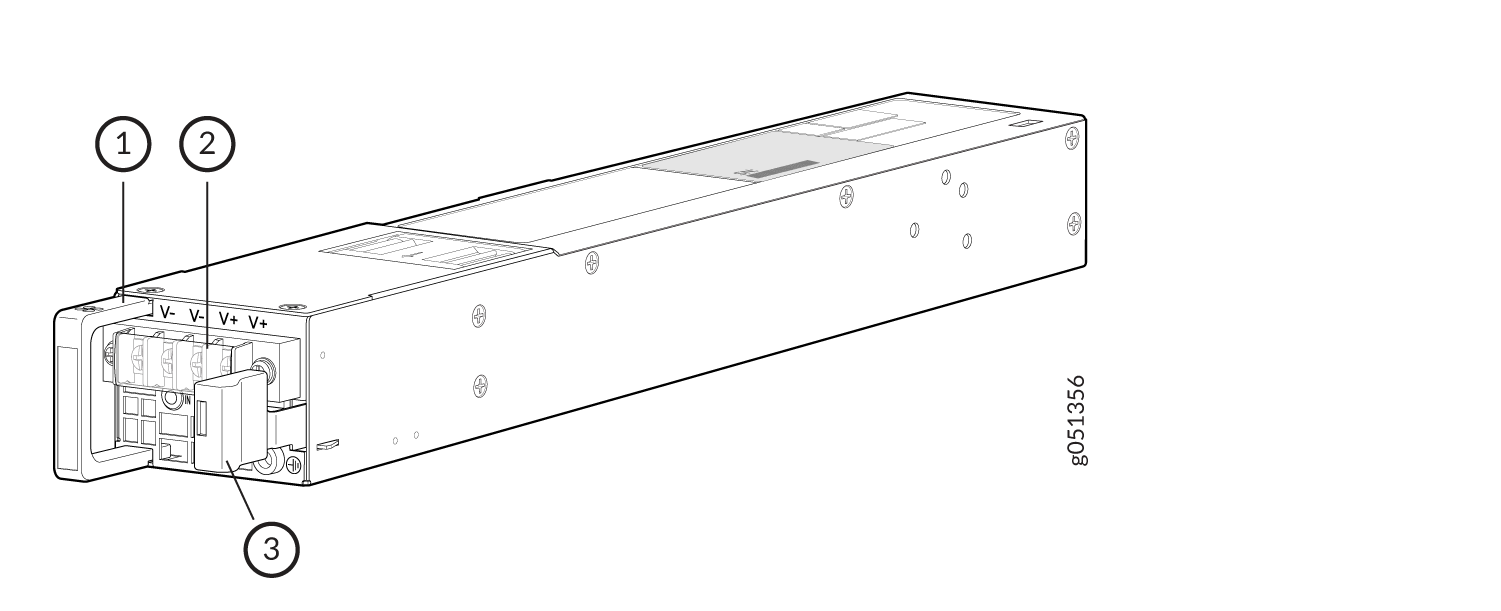

En la figura 8, se muestra la fuente de alimentación de CC para un conmutador QFX5120-32C.

Figura 8: Fuente de alimentación de CC para conmutadores QFX5120-32C Line drawing of a hot-swappable server power supply unit with handle, connector interface, and securing screws.

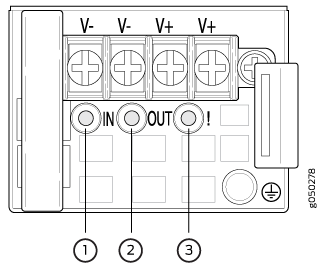

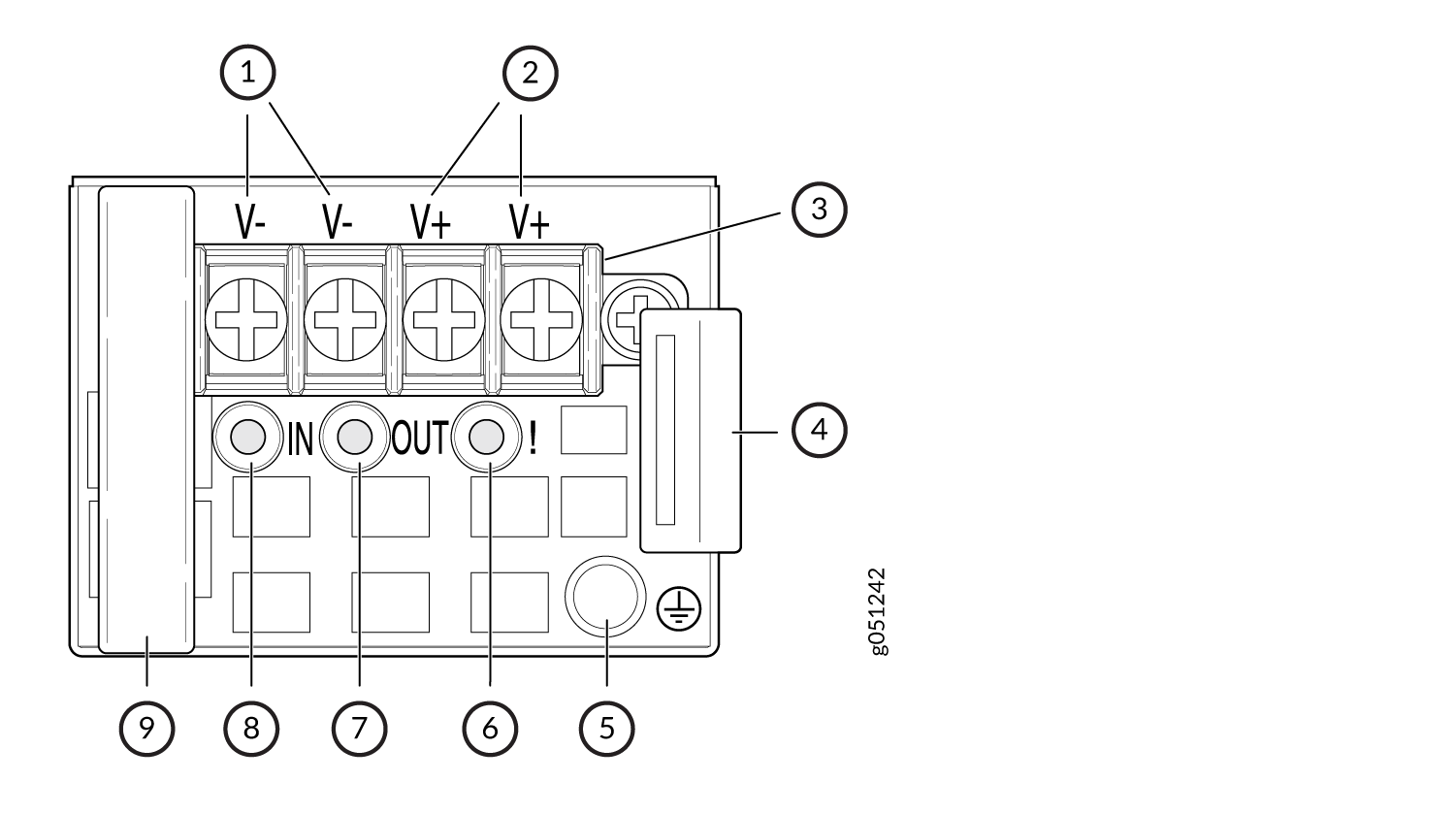

La Figura 9 muestra la placa frontal de una fuente de alimentación de CC para conmutadores QFX5120-32C.

Figura 9: Placa frontal de una fuente de alimentación de CC para conmutadores QFX5120-32C Diagram showing parts of a telephone: Handset for listening and speaking, Ringer for sound alerts, Handset Cord connecting to Base with keypad.
1
—

Palanca eyectora
3
—

Asa de la fuente de alimentación
2
—

LED
4
—

Terminales de entrada

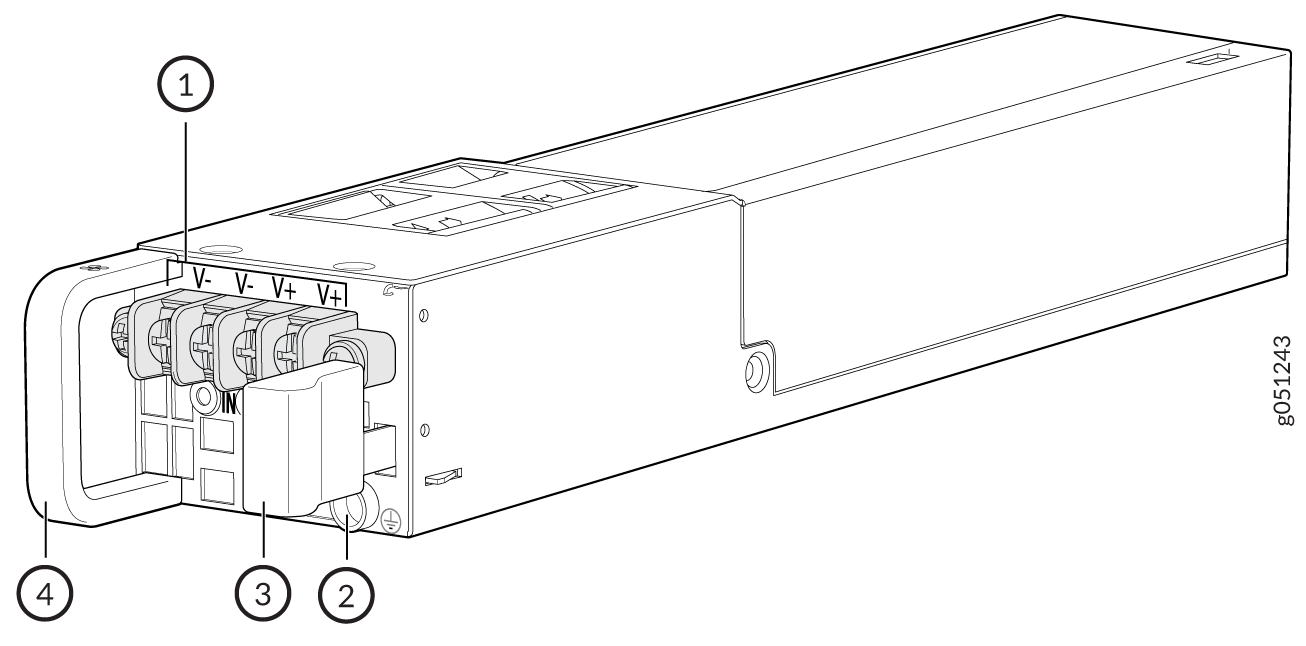

En la figura 10, se muestra la fuente de alimentación de CC para los conmutadores QFX5120-48T y QFX5120-48Y.

Figura 10: Fuente de alimentación de CC para conmutadores QFX5120-48T y QFX5120-48Y Technical illustration of a 48V DC power supply unit with labeled components: connector, latch, handle, V- and V+ terminals.
1
—

Terminales de entrada
3
—

Palanca eyectora
2
—

Terminal de puesta a tierra de protección
4
—

Asa de la fuente de alimentación

La figura 11 muestra la fuente de alimentación de CC para los conmutadores QFX5120-48YM.

Figura 11: Fuente de alimentación de CC para conmutadores QFX5120-48YM Technical diagram of a power supply unit with labeled parts: handle for insertion/removal, terminals labeled V- and V+ for voltage connections, and a latch for securing.
1
—

Asa de la fuente de alimentación
3
—

Palanca eyectora
2
—

Terminales de entrada

En la figura 12, se muestra la placa frontal de una fuente de alimentación de CC para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Figura 12: Placa frontal de una fuente de alimentación de CC para conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM Diagram of a power supply terminal block with labeled parts: Negative Voltage Terminal, Positive Voltage Terminal, Screw Terminals, Protective Cover, Grounding Point, Warning Sign, Output Terminal, Input Terminal, and Housing.
1
—

Terminales de entrada negativa
6
—

LED de falla (¡etiquetado !)
2
—

Terminales de entrada positiva
7
—

LED de salida (etiquetado como OUT)
3
—

Tapa de terminales
8
—

En LED (etiquetado IN)
4
—

Palanca eyectora
9
—

Asa de la fuente de alimentación
5
—

Terminal de puesta a tierra de protección

En la tabla 10 se enumeran las especificaciones de las fuentes de alimentación de CC utilizadas en los conmutadores QFX5120.

Tabla 10: Especificaciones de las fuentes de alimentación de CC utilizadas en los conmutadores QFX5120

Artículo

Especificaciones

Número de modelo

  • QFX5120-32C: QFX520048Y-DPSU-AO y QFX520048Y-DPSU-IA

  • QFX5120-48T y QFX5120-48Y: JPSU-650W-DC-AFO y JPSU-650W-DC-AFI

  • QFX5120-48YM: JPSU-850W-DC-AFO y JPSU-850W-DC-AFI

Tipo de unidad reemplazable en campo (FRU)

Insertable en caliente y extraíble en caliente

Peso

  • QFX5120-32C: 2,2 lb (0,98 kg)

  • QFX5120-48T y QFX5120-48Y: 2,2 lb (0,98 kg)

  • QFX5120-48YM: 2,2 lb (1 kg)

Mínimo instalado en el chasis

1

Máximo instalado en el chasis

2

Ranuras para fuente de alimentación

  • Conmutadores QFX5120-32C: instalen la fuente de alimentación en las ranuras etiquetadas como PS0 y PS1 en el panel trasero del chasis.

  • Conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM: instale la fuente de alimentación en las ranuras etiquetadas 0 y 1 con un icono de alimentación junto a ellas en el panel trasero del chasis.

Ventiladores

Internos

flujo de aire

  • De adelante hacia atrás, indicado por la etiqueta F2B y un asa roja en los conmutadores QFX5120-32C y por la etiqueta AIR OUT y un asa dorada de Juniper en los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

  • De atrás hacia adelante, indicado por la etiqueta B2F y un controlador azul en los conmutadores QFX5120-32C y por la etiqueta AIR IN y un identificador azul Azure de Juniper en los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Indicadores LED del estado de la fuente de alimentación

  • Conmutador QFX5120-32C: LED bicolor

  • Conmutador QFX5120-48T: CA, CC y ! (falla)

  • Conmutador QFX5120-48Y: CA, CC y ! (falla)

  • Conmutador QFX5120-48YM: CA, CC y ! (falla)

Para evitar lesiones eléctricas al instalar o retirar fuentes de alimentación de CC, siga cuidadosamente las instrucciones en Conexión de alimentación a un conmutador QFX5120 alimentado por CC y mantenimiento del sistema de alimentación QFX5120.

Fuente de alimentación de CC flujo de aire

Cada fuente de alimentación tiene su propio ventilador y se enfría con su propio sistema de refrigeración interno.

PRECAUCIÓN:

Verifique que la dirección del flujo de aire en las fuentes de alimentación coincida con la dirección del flujo de aire en los módulos del ventilador. Asegúrese de que cada fuente de alimentación que instale en el chasis tenga la misma dirección de flujo de aire. Si instala fuentes de alimentación con dos direcciones de flujo de aire diferentes, Junos OS activa una alarma. Si necesita cambiar la dirección del flujo de aire en un chasis, debe reemplazar todos los módulos del ventilador y las fuentes de alimentación por la otra dirección del flujo de aire y actualizar la base de instalación (consulte Registrar productos: obligatorio para validar los SLA).

En la Tabla 11 se enumeran los modelos de fuente de alimentación de CC y la dirección del flujo de aire en ellos. Las fuentes de alimentación tienen manijas codificadas por colores y etiquetas que indican la dirección del flujo de aire.

Tabla 11: Dirección del flujo de aire en fuentes de alimentación de CC para conmutadores QFX5120

Modelo

Color del mango de la fuente de alimentación

Etiqueta

Dirección del flujo de aire

QFX5120-32C—QFX520048Y-DC-AFO

Rojo

F2B

De adelante hacia atrás: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación del panel frontal del chasis y el aire caliente sale a través de las rejillas de ventilación del panel trasero del chasis.

QFX5120-48T y QFX5120-48Y—JPSU-650W-DC-AFO

Oro de Juniper

SALIDA DE AIRE

QFX5120-48YM—JPSU-850W-DC-AFO

Oro de Juniper

SALIDA DE AIRE

QFX5120-32C—QFX520048Y-DC-AFI

Azul

B2F

De atrás hacia adelante: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación del panel trasero del chasis y el aire caliente sale a través de las rejillas de ventilación del panel frontal del chasis.

QFX5120-48T y QFX5120-48Y: JPSU-650W-DC-AFI

Azul celeste de Juniper

ENTRADA DE AIRE

QFX5120-48YM—JPSU-850W-DC-AFI

Azul celeste de Juniper

ENTRADA DE AIRE

Especificaciones de fuente de alimentación para fuentes de alimentación de CC para conmutadores QFX5120

Los conmutadores QFX5120-32C, QFX5120-48T y QFX5120-48Y admiten fuentes de alimentación de CA o CC de 650 W. Además, los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC. Los conmutadores QFX5120-48YM admiten dos fuentes de alimentación de CA o CC de 850 W.

En la tabla 12 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CC para conmutadores QFX5120-32C.

Tabla 12: Especificaciones de fuente de alimentación para fuentes de alimentación de CC para conmutadores QFX5120-32C

Artículo

Especificaciones

Voltaje de entrada de CC

  • Voltaje nominal de funcionamiento: –48 VDC a 60 VDC

  • Rango de voltaje de funcionamiento: –40,8 VDC a 72 VDC

Corriente nominal de entrada de CC

16 A máximo

Consumo de energía típico

231 W

Máximo consumo de energía

493 W
Nota:

Los valores de consumo de energía máximo especificados aquí suponen una potencia de 3,5 W por módulo óptico de 100 G utilizado.

En la tabla 13 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CC para conmutadores QFX5120-48T.

Tabla 13: Especificaciones de fuente de alimentación para fuentes de alimentación de CC para conmutadores QFX5120-48T

Artículo

Especificaciones

Voltaje de entrada de CC

  • Voltaje nominal de funcionamiento: –48 VDC a 60 VDC

  • Rango de voltaje de funcionamiento: –44 VDC a 72 VDC

Corriente nominal de entrada de CC

10 A máximo

Consumo de energía típico

222 W

Máximo consumo de energía

227 W

En la tabla 14 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CC para conmutadores QFX5120-48Y.

Tabla 14: Especificaciones de fuente de alimentación para fuentes de alimentación de CC para conmutadores QFX5120-48Y

Artículo

Especificaciones

Voltaje de entrada de CC

  • Voltaje nominal de funcionamiento: –48 VDC a 60 VDC

  • Rango de voltaje de funcionamiento: –40,8 VDC a 72 VDC

Corriente nominal de entrada de CC

10,5 A máximo

Consumo de energía típico

319 W

Máximo consumo de energía

342 W

En la tabla 15 se muestran las especificaciones de la fuente de alimentación para las fuentes de alimentación de CC para conmutadores QFX5120-48YM.

Tabla 15: Especificaciones de fuente de alimentación para fuentes de alimentación de CC para conmutadores QFX5120-48YM

Artículo

Especificaciones

Voltaje de entrada de CC

  • Voltaje nominal de funcionamiento: –48 VDC a 60 VDC

  • Rango de voltaje de funcionamiento: –43,2 VDC a 69 VDC

Corriente nominal de entrada de CC

16 A máximo

Consumo de energía típico

333 W

Máximo consumo de energía

356 W

LED en las fuentes de alimentación de CC utilizadas en los conmutadores QFX5120

En la figura 13, se muestra el LED de la fuente de alimentación de CC para los conmutadores QFX5120-32C. En la figura 14, se muestran los indicadores LED de la fuente de alimentación de CC para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Figura 13: LED en la fuente de alimentación de CC para conmutadores QFX5120-32C Technical diagram of a component layout for an electronic device with shapes and symbols. Includes labeled section 1 and code g051108.
1
—

LED

En la tabla 16 se describe el LED de la fuente de alimentación de CC para los conmutadores QFX5120-32C.

Tabla 16: LED de la fuente de alimentación de CC para conmutadores QFX5120-32C

Color

Estado

Descripción

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Parpadeando

La fuente de alimentación está en modo de espera y recibe energía a +5 V.

Alternando rojo/verde

Parpadeando

Advertencia sobre la fuente de alimentación. Compruebe los registros para ver si hay mensajes relacionados.

Rojo

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Parpadeando

El ventilador interno de la fuente de alimentación ha fallado. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Apagado

Apagado

La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.
Figura 14: Indicadores LED de la fuente de alimentación de CC para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM LEDs on the DC Power Supply for QFX5120-48T, QFX5120-48Y, and QFX5120-48YM Switches
1
—

En LED (etiquetado IN)
3
—

LED de falla (¡etiquetado !)
2
—

LED de salida (etiquetado como OUT)
PRECAUCIÓN:

Los terminales V+ se desvían internamente juntos, al igual que los terminales V-. Puede conectar el mismo terminal de polaridad desde la misma fuente para proporcionar una ruta de corriente adicional en un chasis de mayor potencia. No conecte los terminales a diferentes fuentes.

En la tabla 17 se describen los indicadores LED de las fuentes de alimentación de CC para los conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM.

Tabla 17: Indicadores LED de las fuentes de alimentación de CC para conmutadores QFX5120-48T, QFX5120-48Y y QFX5120-48YM

Etiqueta LED

Color

Estado

Descripción

EN

Verde

Encendido constante

La fuente de alimentación está recibiendo energía.

Apagado

Apagado

La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

FUERA

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Apagado

Apagado

La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no envía la alimentación correctamente.

! (Falta)

Ámbar

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Fuente de alimentación de alto voltaje para conmutadores QFX5120-48T

Los conmutadores QFX5120 admiten dos fuentes de alimentación de CA o CC de 650 W con direcciones de flujo de aire de adelante hacia atrás o de atrás hacia adelante. Además, los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje de 850 W con entrada de CA o CC y flujo de aire de adelante hacia atrás o de atrás hacia adelante. Debe pedir una fuente de alimentación de alto voltaje por separado. Las fuentes de alimentación para el conmutador QFX5120 son FRU completamente redundantes, de carga compartida y extraíbles e insertables en caliente cuando la segunda fuente de alimentación está instalada y en ejecución. Puede quitarlos y reemplazarlos sin apagar el interruptor ni interrumpir las funciones del interruptor. Enviamos modelos de conmutador QFX5120 con dos fuentes de alimentación de CA o CC preinstaladas en el panel trasero del chasis. En este tema se describen las fuentes de alimentación de alto voltaje compatibles con los conmutadores QFX5120-48T.

PRECAUCIÓN:

No mezcle:

  • Fuentes de alimentación de CA y CC en el mismo chasis.

  • Fuentes de alimentación de 650 W y 850 W en el mismo chasis QFX5120-48T.

  • Fuentes de alimentación con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Características de la fuente de alimentación de alto voltaje para conmutadores QFX5120-48T

Los conmutadores QFX5120-48T admiten dos fuentes de alimentación de alto voltaje con entrada de CA o CC y flujo de aire de adelante hacia atrás o de atrás hacia adelante.

En la figura 15, se muestra la fuente de alimentación de alto voltaje para los conmutadores QFX5120-48T.

Figura 15: Fuente de alimentación de alto voltaje para conmutadores QFX5120-48T Technical drawing of a rectangular power supply unit with front connectors, a handle for removal, and a locking mechanism.
1
—

Asa de la fuente de alimentación
3
—

Palanca eyectora
2
—

Entrada del cable de alimentación

Puede instalar hasta dos fuentes de alimentación en las ranuras de fuente de alimentación del panel trasero del chasis del conmutador QFX5120. En los conmutadores QFX5120-48T, las ranuras están etiquetadas como 0 y 1 y tienen un icono de encendido junto a ellas.

En la tabla 18 se enumeran las especificaciones de las fuentes de alimentación de alto voltaje utilizadas en los conmutadores QFX5120-48T.

Tabla 18: Especificaciones de las fuentes de alimentación de alto voltaje utilizadas en los conmutadores QFX5120-48T

Artículo

Especificaciones

Número de modelo

QFX5120-48T: JPSU-850W-HV-AFO o JPSU-850W-HV-AFI

Tipo de unidad reemplazable en campo (FRU)

Insertable en caliente y extraíble en caliente

Peso

2,2 lb (1 kg)

Mínimo instalado en el chasis

1

Máximo instalado en el chasis

2

Ranuras para fuente de alimentación

Ranuras etiquetadas como 0 y 1 con un icono de encendido junto a ellas en el panel trasero del chasis.

Ventiladores

Internos

Indicadores LED del estado de la fuente de alimentación

CA, CC y ! (falla)

Para evitar lesiones eléctricas al instalar o quitar fuentes de alimentación, siga cuidadosamente las instrucciones en Conectar alimentación a un conmutador QFX5120-48T alimentado por una fuente de alimentación de alto voltaje y mantener el sistema de alimentación QFX5120.

Fuente de alimentación de alto voltaje Flujo de flujo de aire

Cada fuente de alimentación se enfría mediante su propio sistema de refrigeración interno.

Las fuentes de alimentación tienen asas codificadas por colores que indican la dirección del flujo de aire. Las asas doradas de Juniper y la etiqueta AIR OUT de las fuentes de alimentación de los conmutadores QFX5120-48T indican el flujo de aire de adelante hacia atrás. Las asas azul celeste de Juniper y la etiqueta AIR IN de las fuentes de alimentación de los conmutadores QFX5120-48T indican el flujo de aire de atrás hacia adelante.

PRECAUCIÓN:

Verifique que la dirección del flujo de aire en las fuentes de alimentación coincida con la dirección del flujo de aire en los módulos del ventilador. Asegúrese de que cada fuente de alimentación que instale en el chasis tenga la misma dirección de flujo de aire. Si instala fuentes de alimentación con dos direcciones de flujo de aire diferentes, Junos OS activa una alarma. Si necesita cambiar la dirección del flujo de aire en un chasis, debe reemplazar todos los módulos del ventilador y las fuentes de alimentación por la otra dirección del flujo de aire y actualizar la base de instalación (consulte Registrar productos: obligatorio para validar los SLA).

En la tabla 19 se enumeran las fuentes de alimentación de alto voltaje utilizadas en los conmutadores QFX5120-48T y la dirección del flujo de aire en ellas.

Tabla 19: Dirección del flujo de aire en fuentes de alimentación de alto voltaje para conmutadores QFX5120-48T

Fuente de alimentación

Dirección del flujo de aire

Color del mango de la fuente de alimentación

JPSU-850W-HV-AFO

De adelante hacia atrás: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación del panel frontal del chasis y el aire caliente sale a través de las rejillas de ventilación del panel trasero del chasis.

Oro de Juniper

JPSU-850W-HV-AFI

De atrás hacia adelante: la entrada de aire frío para enfriar el chasis se realiza a través de las rejillas de ventilación en el panel trasero del chasis y el aire caliente sale a través de las rejillas de ventilación en el panel frontal del chasis.

Azul celeste de Juniper

Especificaciones de fuente de alimentación para fuentes de alimentación de alto voltaje para conmutadores QFX5120-48T

En la tabla 20, se muestran las especificaciones de la fuente de alimentación de alto voltaje para los conmutadores QFX5120-48T que funcionan con entrada de CA.

Tabla 20: Especificaciones de la fuente de alimentación para las fuentes de alimentación de alto voltaje para conmutadores QFX5120-48T que funcionan con entrada de CA

Artículo

Especificación

Voltaje de entrada de CA

Rango de operación: 100 VAC a 277 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

  • 6 A a 100 VCA

  • 3 A a 277 VCA

Consumo de energía típico

290 W

Potencia máxima

440 W

En la tabla 21, se muestran las especificaciones de la fuente de alimentación de alto voltaje para los conmutadores QFX5120-48T que funcionan con entrada de CC.

Tabla 21: Especificaciones de la fuente de alimentación para las fuentes de alimentación de alto voltaje para conmutadores QFX5120-48T que funcionan con entrada de CC

Artículo

Especificación

Voltaje de entrada de CC

Rango operativo: 240 VDC a 380 VDC

Corriente nominal de entrada de CC

4 A

Consumo de energía típico

290 W

Potencia máxima

440 W

Especificaciones del cable de alimentación para fuente de alimentación de alto voltaje para conmutadores QFX5120-48T

Puede pedir un cable de alimentación desmontable por separado para sus fuentes de alimentación de alto voltaje. El enchufe o conector del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

PRECAUCIÓN:

El cable de alimentación suministrado con cada fuente de alimentación está diseñado para usarse únicamente con esa fuente de alimentación y no para ningún otro uso.
Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 4,5 metros de longitud para cumplir con las secciones 400-8 del Código Eléctrico Nacional (NEC) (NFPA 75, 5-2.2) y 210-52 y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables suministrados con el interruptor cumplen con las normas.

En la Tabla 22 se enumeran las especificaciones del cable de alimentación para las fuentes de alimentación de alto voltaje proporcionadas para los países y regiones enumerados en la tabla.

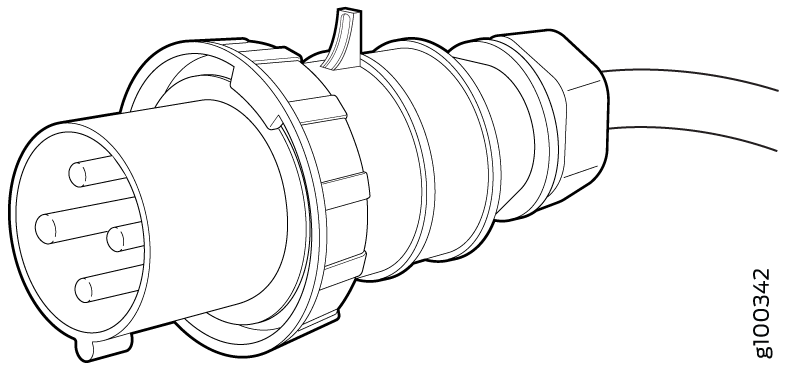

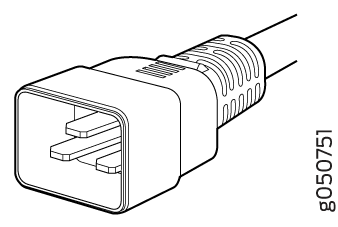

Tabla 22: Especificaciones de los cables de alimentación para las fuentes de alimentación de alto voltaje

Configuración regional

Clasificación del juego de cables

Estándares de enchufe

Número de modelo de repuesto de Juniper

Gráfico

Argentina

16 A, 250 VCA

IRAM 2073 Tipo AR/3

CBL-JNP-SG4-AR

Australia y Nueva Zelanda

15 A, 250 VAC

AS/NZS 4417

CBL-JNP-SG4-AU

Brasil

16 A, 250 VCA

NBR 14136 Tipo BR/3

CBL-JNP-SG4-BR

China

16 A, 250 VCA

GB2099

CBL-JNP-SG4-CH

Europa (excepto Italia, Suiza y Reino Unido)

20 A, 250 VAC

CEE 7/7 RECTO

CBL-JNP-SG4-EU

Gran Bretaña

13 A, 250 VCA,

BS1363

CBL-JNP-SG4-Reino Unido

India

16 A, 250 VCA

SANS 164-1

CBL-JNP-SG4-SA

Israel

16 A, AR, 250 VAC

SI 32/1971 Tipo IL/3G

CBL-JNP-SG4-IL

Italia

16 A, 250 VCA

CEI 23-16

CBL-JNP-SG4-IT

América del Norte

16 A, 250 VCA

Bloqueo de NEMA L6-20P

CBL-JNP-SG4-US-L

América del Norte

16 A, 250 VCA

NEMA 6-20P

CBL-JNP-SG4-US

América del Norte

15 A, 277 V

NEMA I7-20P

CBL-JNP-SG4-HVAC

América del Norte

20 A, 250 V

IEC 320P6W

CG_CBL-APP-400-02

Sudáfrica

16 A, 250 VCA

SANS 164-1

CBL-JNP-SG4-SA

Suiza

16 A, 250 VCA

CEI 23-50

CBL-JNP-SG4-SZ

Todos los países

16 A, 400 VCA

Puede conectar un enchufe según lo permita el código local.

CBL-PWR2-BARE

Este cable desnudo se utiliza para conectarse a la entrada de alimentación de CC y se envía sin ninguna lengüeta conectada. Puede conectar terminales de conector de CC según lo permita el código local.

Todos los países

16 A, 400 VCA

Puede conectar un enchufe según lo permita el código local.

CBL-PWR2-BARE-AR

Este cable desnudo se utiliza para conectarse a la entrada de alimentación de CC y se envía sin ninguna lengüeta conectada. Puede conectar terminales de conector de CC según lo permita el código local.

América del Norte

30 A, 400 VAC

Ambos extremos de este cable tienen el mismo conector SAF-D-Grid.

CBL-PWR-SG4

Ambos extremos de este cable tienen el mismo conector SAF-D-Grid.

Europa

16 A, 250 VCA

IEC 316P6

CBL-JNP-SG4-316P6

América del Norte y Canadá

20 A, 250 VAC

IEC 320P6

CBL-JNP-SG4-320P6

LED en la fuente de alimentación de alto voltaje utilizada en los conmutadores QFX5120-48T

La Figura 16 muestra la ubicación de los LED en la fuente de alimentación de alto voltaje utilizada en los conmutadores QFX5120-48T.

Figura 16: LED de la fuente de alimentación de alto voltaje utilizada en los conmutadores QFX5120-48T Diagram of a multimeter section with three labeled ports: AC, DC, and one with an exclamation mark. Central dial is present.
1
—

LED de CA (etiquetado como CA )
3
—

LED de falla (¡etiquetado !)
2
—

LED de CC (etiquetado como CC)

En la tabla 23 se describen los indicadores LED de la fuente de alimentación de alto voltaje utilizada en los conmutadores QFX5120-48T.

Tabla 23: LED de la fuente de alimentación de alto voltaje utilizada en los conmutadores QFX5120-48T

Etiqueta LED

Color

Estado

Descripción

AIRE ACONDICIONADO

Verde

Encendido constante

La fuente de alimentación está recibiendo energía.

Apagado

Apagado

  • La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

  • Es posible que el cable de alimentación de CA o los cables de entrada de CC no estén instalados correctamente o que el voltaje de entrada de alimentación no esté dentro del rango de funcionamiento normal.

CD

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Apagado

Apagado

  • La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no recibe energía.

  • Es posible que el cable de alimentación de CA o los cables de entrada de CC no estén instalados correctamente o que el voltaje de entrada de alimentación no esté dentro del rango de funcionamiento normal.

  • Es posible que la fuente de alimentación tenga un fallo interno.

! (Falta)

Ámbar

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.
