PTX10004 planificación energética

Requisitos de alimentación para componentes PTX10004

La Tabla 1 enumera los requisitos de alimentación para los diferentes componentes de hardware de un enrutador PTX10004 en condiciones típicas de voltaje y óptica. Para conocer los requisitos de alimentación para las configuraciones del chasis, consulte Calcular los requisitos de alimentación para un enrutador PTX10004.

Nota:

La administración de energía considera los valores de la columna titulada "Potencia predeterminada considerada" en la Tabla 1 para determinar el requisito de energía cuando se instala un nuevo componente. Puede deshabilitar la administración de energía predeterminada mediante el comando no-power-budget .

Tabla 1: Requisitos de alimentación para componentes PTX10004
Componente	Descripción	Requisitos de alimentación (vatios)
Componente	Descripción	A 25° C	A 46° C	Potencia predeterminada considerada
JNP10004-SF3	PTX10004 SIB	325 W	350 W	375 W
JNP10004-FAN2	PTX10004 bandeja de ventilador	450 W	650 W	650 W
JNP10004-FAN3	PTX10004 bandeja de ventilador	840 W	840 W	840 W
JNP10K-RE1-E	PTX10004 RCB mejorado	100 W	150 W	200 W
PTX10K-LC1201-36CD	Tarjeta de línea QSFP56-DD de 36 puertos (sin transceptores ópticos)	Si el enrutador tiene instalada la versión 21.4 o anterior de Junos OS Evolved		2360 W
		976 W	1008 W
		Si el enrutador tiene instalada la versión 22.1 o posterior de Junos OS Evolved
		918 W	948 W
PTX10K-LC1202-36MR	Tarjeta de línea de 36 puertos (treinta y dos puertos de 100 GbE y cuatro puertos de 400 GbE).	740 W	750 W	1150 W

Calcular los requisitos de energía para un enrutador PTX10004

Utilice la calculadora de energía o la información de este tema para calcular los requisitos de energía de su configuración de PTX10004 y el número de fuentes de alimentación necesarias para las diferentes configuraciones de enrutador PTX10004.

CAUTELA:

Para garantizar una alimentación adecuada y evitar activar una alarma de alimentación, le recomendamos que mantenga n las fuentes de alimentación +1 en su enrutador en todo momento. Reemplace las fuentes de alimentación defectuosas de inmediato para evitar fallas inesperadas.

Si se instala una nueva tarjeta de línea en un enrutador operativo, la administración de energía no enciende la tarjeta de línea si el aumento de la demanda de energía excede la potencia total disponible, incluida la alimentación redundante. Si se utiliza alimentación redundante para encender la tarjeta de línea, se activa una alarma menor, que se convierte en una alarma mayor si no se corrige la condición.

Nota:

Los cálculos de este tema representan los requisitos máximos de energía que necesita presupuestar para la configuración del enrutador PTX10004. El consumo de energía real de su enrutador será menor que los resultados calculados que se muestran aquí y variará según la configuración de hardware y software de su enrutador, la cantidad de tráfico que pasa a través de las tarjetas de línea y variables ambientales como la temperatura ambiente.

Antes de comenzar estos cálculos:

Asegúrese de que comprende las diferentes configuraciones del enrutador. Consulte PTX10004 componentes y configuraciones.
Asegúrese de conocer los requisitos de alimentación de los diferentes componentes del enrutador. Consulte Requisitos de alimentación para componentes PTX10004.

En este tema se describen estas tareas:

Cómo calcular el consumo de energía de la configuración de PTX10004
Cómo calcular el número de fuentes de alimentación necesarias para su configuración de PTX10004

Cómo calcular el consumo de energía de la configuración de PTX10004

Utilice el siguiente procedimiento para determinar la potencia máxima que necesita suministrar al enrutador. Para calcular el consumo máximo de energía del sistema, primero debe determinar los requisitos de alimentación interna máximos combinados de todos los componentes del enrutador y, a continuación, dividir este resultado por la potencia de salida de la fuente de alimentación.

Nota:

Los cálculos de este tema representan los requisitos máximos de energía que necesita presupuestar para la configuración del enrutador PTX10004. El consumo de energía real de su enrutador será menor que los resultados calculados que se muestran aquí y variará según la configuración de hardware y software de su enrutador, la cantidad de tráfico que pasa a través de las tarjetas de línea y variables ambientales como la temperatura ambiente.

Para calcular el consumo máximo de energía del sistema:

Determine el consumo máximo de energía de los componentes básicos del chasis (es decir, los componentes que no sean las tarjetas de línea). Utilice la Tabla 2 si el enrutador está configurado como para la configuración base estándar o redundante.

Tabla 2: Consumo de energía del chasis para configuraciones estándar
Componente del chasis	Configuración de BASE3	Configuración de PREM2	Configuración de PREM3
Bandeja de ventilador	1300 W	1300 W	1300 W
RCB	150 W	300 W	300 W
SIB	1125 W	1500 W	2250 W
`Total`	`2500 W`	`3000 W`	`3700 W`

Calcule el consumo máximo de energía interna de todo el enrutador agregando los requisitos de energía de cada tarjeta de línea. Consulte la Tabla 3 para ver un gráfico de la potencia necesaria para las tarjetas de línea.

Tabla 3: Consumo de energía de la tarjeta de línea
Número de tarjetas de línea	PTX10K-LC1201-36CD
1	2360 W
2	4720 W
3	7080 W
4	9440 W

Por ejemplo, para un PTX10004 con tres tarjetas de línea PTX10K-LC1201-36CD, el consumo máximo de energía es:

= 3 (potencia consumida por PTX10K-LC1201-36CD en vatios)

= 3 (1775 W)

= 5325 W

Agregue el consumo de energía del Paso 1 y el consumo total de la tarjeta de línea del Paso 2.

Para continuar con el ejemplo anterior, agregue la potencia de dos tarjetas de línea PTX10K-LC1201-36CD a una configuración PREM2.

(5325 W) + (3000 W)

= 8325 W requerido

Cómo calcular el número de fuentes de alimentación necesarias para su configuración de PTX10004

La configuración de alimentación mínima para PTX10004 enrutadores es de tres fuentes de alimentación. Sin embargo, el uso de la configuración de energía mínima calculada no impide que el sistema genere una alarma de alimentación. Para asegurarse de no registrar alarmas de alimentación con un chasis completamente cargado, debe configurar el enrutador para la configuración de alimentación dual y alta potencia.

Para calcular el número de fuentes de alimentación necesarias para la configuración mínima del enrutador:

Determine la energía disponible de las fuentes de alimentación. Las fuentes de alimentación JNPR10K-PWR-AC2 y JNPR10K-PWR-DC2 tienen un conjunto de tres interruptores DIP en la placa frontal que le permite configurar la fuente de alimentación para el modo de entrada de alta potencia (30 A) o bajo consumo (20 A). La fuente de alimentación JNPR10K-PWR-AC3 o JNPR10K-PWR-AC3H tiene un conjunto de cinco interruptores DIP en la placa frontal que le permite configurar la fuente de alimentación para el modo de entrada de alta potencia (30 A) o bajo consumo (20 A). La fuente de alimentación JNPR10K-PWR-DC3 tiene un conjunto de cinco interruptores DIP en la placa frontal que le permite configurar la fuente de alimentación para el modo de entrada de alta potencia (80 A) o baja potencia (60 A). La Tabla 4, Tabla 5, Tabla 6 y Tabla 7 muestran la energía disponible para las fuentes de alimentación instaladas.

Tabla 4: Potencia total disponible
Modelos de módulos de fuente de alimentación	Con una fuente de alimentación	Con dos fuentes de alimentación	Con tres fuentes de alimentación
Ajuste de potencia de alimentación dual (15-A) JNP10K-PWR-AC3	4.600 W	9.200 W	13.800 W
Ajuste de potencia de alimentación dual (20-A) JNP10K-PWR-AC3	6.000 W	12.000 W	18.000 W
JNP10K-PWR-AC2 de alimentación dual, ajuste de alta potencia (30-A)	—	11.000 W	16.500 W
JNP10K-PWR-AC2 de alimentación única, ajuste de alta potencia (30-A)	—	10.000 W	15.000 W
JNP10K-PWR-AC2, alimentación dual, ajuste de baja potencia (20 A)	—	6.000 W	9.000 W
JNP10K-PWR-AC2, alimentación única, ajuste de baja potencia (20-A)	—	5.400 W	8.100 W
JNP10K-PWR-DC2 de alimentación dual, ajuste de alta potencia (80-A)	—	11.000 W	16.500 W
JNP10K-PWR-DC2 de alimentación dual, ajuste de baja potencia (60-A)	—	8.800 W	13.200 W
JNP10K-PWR-DC2 de alimentación única, ajuste de alta potencia (80-A)	—	5.500 W	8.250 W
JNP10K-PWR-DC2 de alimentación única, ajuste de baja potencia (60-A)	—	4.400 W	6.600 W
Ajuste de potencia de alimentación dual JNP10K-PWR-AC3H (15-A)	4.600 W	9.200 W	13.800 W
Ajuste de potencia de alimentación dual (20-A) JNP10K-PWR-AC3H	6.000 W	12.000 W	18.000 W

Tabla 5: Configuración de voltajes de alimentación para las fuentes de alimentación JNP10K-PWR-AC2 y JNP10K-PWR-DC2
INP0 (conmutador 1)	INP1 (conmutador 2)	H/L (interruptor 3 de entrada alta/entrada baja)	Potencia de salida
`JNP10K-PWR-AC2`
En	En	Activado (alto 30 A)	5500 W
En	En	Desactivado (bajo 20 A)	3000 W
En	Apagado	Activado (alto 30 A)	5000 W
Apagado	En	Activado (alto 30 A)	5000 W
En	Apagado	Desactivado (bajo 20 A)	2700 W
Apagado	En	Desactivado (bajo20 A)	2700 W
`JNP10K-PWR-DC2`
En	En	Activado (alto 80 A)	5500 W
En	En	Desactivado (bajo 60 A)	4400 W
En	Apagado	Activado (alto 80 A)	2750 W
Apagado	En	Activado (alto 80 A)	2750 W
En	Apagado	Desactivado (bajo 60 A)	2200 W
Apagado	En	Desactivado (bajo 60 A)	2200 W

Nota:

Si cualquier fuente de alimentación JNP10K-PWR-AC2 se establece en 20 A, el presupuesto de energía para todas las fuentes de alimentación instaladas en el sistema se convierte en 20 A, independientemente de si otras fuentes de alimentación están configuradas en 30 A. Este diseño es para evitar la sobrecarga de la fuente de alimentación que está configurada en 20 A. Consulte la Tabla 4 para obtener detalles sobre la configuración de los conmutadores DIP.

Tabla 6: Configuración de voltajes de alimentación para la fuente de alimentación JNP10K-PWR-AC3 o JNP10K-PWR-AC3H
INP-A0 (Conmutador 0)	INP-A1 (Conmutador 1)	INP-B0 (Conmutador 2)	INP-B1 (Conmutador 3)	Conmutador 4 (entrada alta 20 A/entrada baja 15 A)	Potencia de salida
15-A
Apagado	Apagado	Apagado	En	Desactivado (15 A)	2300 W
Apagado	Apagado	En	Apagado	Desactivado (15 A)	2300 W
Apagado	Apagado	En	En	Desactivado (15 A)	4600 W
Apagado	En	Apagado	Apagado	Desactivado (15 A)	2300 W
Apagado	En	Apagado	En	Desactivado (15 A)	4600 W
Apagado	En	En	En	Desactivado (15 A)	6900 W
Apagado	En	En	Apagado	Desactivado (15 A)	4600 W
En	Apagado	Apagado	Apagado	Desactivado (15 A)	2300 W
En	Apagado	Apagado	En	Desactivado (15 A)	4600 W
En	Apagado	En	Apagado	Desactivado (15 A)	4600 W
En	Apagado	En	En	Desactivado (15 A)	6900 W
En	En	Apagado	Apagado	Desactivado (15 A)	5000 W
En	En	Apagado	En	Desactivado (15 A)	6900 W
En	En	En	Apagado	Desactivado (15 A)	6900 W
En	En	En	En	Desactivado (15 A)	7800 W
20-A
Apagado	Apagado	Apagado	En	Activado (20 A)	3000 W
Apagado	Apagado	En	Apagado	Activado (20 A)	3000 W
Apagado	Apagado	En	En	Activado (20 A)	6000 W
Apagado	En	Apagado	Apagado	Activado (20 A)	3000 W
Apagado	En	Apagado	En	Activado (20 A)	6000 W
Apagado	En	En	Apagado	Activado (20 A)	6000 W
Apagado	En	En	En	Activado (20 A)	7800 W
En	Apagado	Apagado	Apagado	Activado (20 A)	3000 W
En	Apagado	Apagado	En	Activado (20 A)	6000 W
En	Apagado	En	Apagado	Activado (20 A)	6000 W
En	Apagado	En	En	Activado (20 A)	7800 W
En	En	Apagado	Apagado	Activado (20 A)	6000 W
En	En	Apagado	En	Activado (20 A)	7800 W
En	En	En	Apagado	Activado (20 A)	7800 W
En	En	En	En	Activado (20 A)	7800 W

Nota:

Si cualquier fuente de alimentación JNP10K-PWR-AC3 o JNP10K-PWR-AC3H está configurada en 15 A, el presupuesto de energía para todas las fuentes de alimentación instaladas en el sistema se convierte en 15 A, independientemente de si otras fuentes de alimentación están configuradas en 20 A. Este diseño es para evitar la sobrecarga de la fuente de alimentación que está configurada en 15 A.

Tabla 7: Configuración de voltaje de alimentación para fuentes de alimentación JNP10K-PWR-DC3
INP-A0 (Conmutador 0)	INP-A1 (Conmutador 1)	INP-B0 (Conmutador 2)	INP-B1 (Conmutador 3)	Conmutador 4 (entrada baja 60 A/ entrada alta 80 A)	Potencia de salida
60 A
Apagado	Apagado	Apagado	En	Desactivado (60 A)	2200 W
Apagado	Apagado	En	Apagado	Desactivado (60 A)	2200 W
Apagado	Apagado	En	En	Desactivado (60 A)	4400 W
Apagado	En	Apagado	Apagado	Desactivado (60 A)	2200 W
Apagado	En	Apagado	En	Desactivado (60 A)	4400 W
Apagado	En	En	Apagado	Desactivado (60 A)	4400 W
Apagado	En	En	En	Desactivado (60 A)	6600 W
En	Apagado	Apagado	Apagado	Desactivado (60 A)	2200 W
En	Apagado	Apagado	En	Desactivado (60 A)	4400 W
En	Apagado	En	Apagado	Desactivado (60 A)	4400 W
En	Apagado	En	En	Desactivado (60 A)	6600 W
En	En	Apagado	Apagado	Desactivado (60 A)	4400 W
En	En	Apagado	En	Desactivado (60 A)	6600 W
En	En	En	Apagado	Desactivado (60 A)	6600 W
En	En	En	En	Desactivado (60 A)	7800 W
80 A
Apagado	Apagado	Apagado	En	Activado (80 A)	3000 W
Apagado	Apagado	En	Apagado	Activado (80 A)	3000 W
Apagado	Apagado	En	En	Activado (80 A)	6000 W
Apagado	En	Apagado	Apagado	Activado (80 A)	3000 W
Apagado	En	Apagado	En	Activado (80 A)	6000 W
Apagado	En	En	Apagado	Activado (80 A)	6000 W
Apagado	En	En	En	Activado (80 A)	7800 W
En	Apagado	Apagado	Apagado	Activado (80 A)	3000 W
En	Apagado	Apagado	En	Activado (80 A)	6000 W
En	Apagado	En	Apagado	Activado (80 A)	6000 W
En	Apagado	En	En	Activado (80 A)	7800 W
En	En	Apagado	Apagado	Activado (80 A)	6000 W
En	En	Apagado	En	Activado (80 A)	7800 W
En	En	En	Apagado	Activado (80 A)	7800 W
En	En	En	En	Activado (80 A)	7800 W

Nota:

La fuente de alimentación JNP10K-PWR-DC3 contiene cinco interruptores DIP en la placa frontal. Puede utilizar estos conmutadores para configurar la fuente de alimentación para el modo de entrada de alta potencia (80 A) o baja potencia (60 A). Si cualquier fuente de alimentación JNP10K-PWR-AC3 se establece en 60 A, el presupuesto de energía para todas las fuentes de alimentación instaladas en el sistema se convierte en 60 A, independientemente de si otras fuentes de alimentación están configuradas en 80 A. Este diseño ayuda a evitar la sobrecarga de la fuente de alimentación establecida en 60 A.

Determine la potencia total necesaria para su configuración con tarjetas de línea instaladas. La potencia total disponible para el chasis se calcula dividiendo la potencia necesaria por la potencia nominal y, a continuación, redondeando hacia arriba.

En los ejemplos anteriores, calculamos que un sistema de CA PTX10004 requiere 8325 W con tres tarjetas de línea PTX10K-LC1201-36CD. En este ejemplo, calculamos la potencia total disponible para las fuentes de alimentación JNP10K-PWR-AC2 configuradas para alimentación dual y baja potencia en una configuración PREM2:

= (8325 W) / (3000 W) entrada dual, baja potencia

= 2,78

Redondee el resultado a tres fuentes de alimentación JNP10K-PWR-AC. Un sistema de CA redundante PREM2 tiene suficientes fuentes de alimentación.
Calcule cuánta energía necesitan las fuentes de alimentación. Para determinar la potencia requerida, multiplique el número de fuentes de alimentación por la potencia de la fuente de alimentación y divídalo por la eficiencia de la fuente de alimentación. La tasa de eficiencia representa la pérdida de energía dentro de la fuente de alimentación y es del 89 por ciento para las fuentes de alimentación que se ejecutan en enrutadores PTX10004.

Especificaciones de alimentación de JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 admite CA, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC).

En la tabla 8 se enumeran las especificaciones de alimentación para la fuente de alimentación de CA (JNP10K-PWR-AC2) utilizada en un chasis PTX10004.

Tabla 8: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC2
Especificación	Valor
Voltaje de entrada de CA	180–305 VCA
Voltaje de entrada de CC	190–410 VCD
Clasificación de corriente de entrada	28,5 A
Potencia de salida de CC	12,3 V, 5500 W con alimentación dual y 5000 W con alimentación simple

La Tabla 9 muestra las especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC2.

Tabla 9: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC2
Especificación	Valor
Altura	3,5 pulg. (8,89 cm)
Ancho	3,6 pulg. (9,14 cm)
Profundidad	15,1 pulg. (38,35 cm)
Peso	11,4 lb (5,17 kg)

Especificaciones de alimentación de JNP10K-PWR-AC3

La fuente de alimentación JNP10K-PWR-AC3 es compatible con CA.

La Tabla 10 enumera las especificaciones de alimentación para la fuente de alimentación de CA (JNP10K-PWR-AC3) utilizada en un chasis PTX10004.

Tabla 10: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC3
Especificación	Valor
Voltaje de entrada de CA	180–264 VCA
Clasificación de corriente de entrada	16 A
Potencia de salida de CC	12,3 V

La Tabla 11 muestra las especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3.

Tabla 11: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3
Especificación	Valor
Altura	3.386 pulg. (8,60 cm)
Ancho	3.584 pulg. (9,10 cm)
Profundidad	17,15 (43,57 cm)
Peso	12,8 lbs (5,8 kg)

Especificaciones de alimentación de JNP10K-PWR-AC3H

La fuente de alimentación JNP10K-PWR-AC3H es compatible con HVAC y HVDC.

La Tabla 12 enumera las especificaciones de alimentación para la fuente de alimentación HVAC y HVDC (JNP10K-PWR-AC3H) utilizadas en un chasis PTX10004.

Tabla 12: Especificaciones de alimentación para una fuente de alimentación JNP10K-PWR-AC3H
Especificación	Valor
Voltaje de entrada de CA	HVAC de 180–305 VCA (cada alimentación) 190 – 410 VCA (cada alimentación) HVDC
Clasificación de corriente de entrada	50 A
Potencia de salida de CC	12,3 V (HVAC) 12,9 V (HVDC)

La Tabla 13 muestra las especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3H.

Tabla 13: Especificaciones físicas para una fuente de alimentación JNP10K-PWR-AC3H
Especificación	Valor
Altura	3.386 pulg. (8,60 cm)
Ancho	3.584 pulg. (9,10 cm)
Profundidad	16,966 in (43,10 cm)
Peso	12,8 lbs (5,8 kg)

Especificaciones del cable de alimentación PTX10004

La mayoría de los sitios distribuyen energía a través de un conducto principal que conduce a paneles de distribución de energía montados en el marco, uno de los cuales se puede ubicar en la parte superior del bastidor que alberga el enrutador. Un cable de alimentación de CA conecta cada fuente de alimentación al panel de distribución de alimentación.

Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 15 pies (aproximadamente 4,5 metros) de longitud, para cumplir con las Secciones 400-8 (NFPA 75, 5-2.2) y 210-52 del Código Eléctrico Nacional (NEC) y la Sección 4-010 (3) del Código Eléctrico Canadiense (CEC). Los cables enviados con el enrutador a América del Norte y Canadá cumplen con las normas.

Las fuentes de alimentación PTX10004 de CA, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC) tienen requisitos de cable específicos. Utilice las secciones siguientes para determinar los requisitos de cable según el modelo de la fuente de alimentación y cualquier configuración de modo:

Para JNP10K-PWR-AC3 con entrada 20-A y entrada 15-A, consulte la Tabla 14
Para JNP10K-PWR-AC2 con entrada de 20-A, consulte Especificaciones del cable de alimentación JNP10K-PWR-AC2.
Para JNP10K-PWR-AC2 con entrada de 30-A, consulte Especificaciones del cable de alimentación JNP10K-PWR-AC2 para la entrada de 30-A.

Especificaciones del cable de alimentación JNP10K-PWR-AC3
Especificaciones del cable de alimentación JNP10K-PWR-AC2
Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 30-A

Especificaciones del cable de alimentación JNP10K-PWR-AC3

La fuente de alimentación JNP10K-PWR-AC3 funciona en dos modos:

Entrada de 20-A con salida de 7800 W o 6000 W o 3000 W
Entrada de 15-A con salida de 7800 W o 6900 W, o 4600 W o 2300 W

Nota:

Cuando se seleccionan cables de alimentación con enchufes en ángulo recto en el extremo de la fuente de alimentación, deben estar en pares de enchufes izquierdo de ángulo derecho para las entradas A0 o B0 y enchufes izquierdos de ángulo derecho extendido para las entradas A1 o B1.

Consulte la Tabla 14 para obtener una lista de los cables apropiados.

Advertencia:

No ejecute las fuentes de alimentación JNP10K-PWR-AC3 con cables de 16-A o 20-A si está conectado a una entrada de 15-A.

CAUTELA:

Puede evitar que los cables de alimentación de CA estén expuestos a la salida de aire caliente enrutando siempre los cables de alimentación lejos de las bandejas del ventilador y las fuentes de alimentación.

Con los cables de alimentación en ángulo recto y el deflector instalado, los cables de alimentación estarán expuestos al aire de escape caliente. Los enchufes IEC C21 tienen una clasificación de temperatura de 155C y los cables del cable de alimentación tienen una clasificación de 90C.

Tabla 14: Especificaciones del cable de alimentación JNP10K-PWR-AC3 para entrada de 20-A y 15-A
Configuración regional	Clasificación del conjunto de cables	Enchufe estándar	Número de modelo de repuesto de Juniper
Enchufe recto en la entrada de la fuente de alimentación
Australia y Nueva Zelanda	15 A, 250 VCA	AS/NZS 3112	CBL-PWRC21-AU
Europa (excepto Italia, Suiza y Reino Unido)	16A, 250 VCA	CEE 7/7	CBL-PWRC21-UE
Italia	16A, 250 VCA	CEI 23-16	CBL-PWRC21-IT
América del Norte	20A, 250 VCA	Bloqueo NEMA L6-20P	CBL-PWRC21-US-L
América del Norte	20A, 250 VCA	NEMA 6-20P	CBL-PWRC21-US
Internacional	16A, 250 VCA	IEC-309 316P6W	CBL-PWRC21-316P6
América del Norte	20A, 250 VCA	IEC-309 320P6W	CBL-PWRC21-320P6
Japón	20A, 250 VCA	NEMA L6-20P	CBL-PWRC21-JP-L
China	16A, 250 VCA	GB2099-1	CBL-PWRC21-CN
América del Norte	20A, 250 VCA	IEC-320-C20	CBL-PWRC21-C20-NA
Europa	16A, 250 VCA	IEC-320-C20	CBL-PWRC21-C20-UE
Japón	20A, 250 VCA	IEC-320-C20	CBL-PWRC21-C20-JP
China	16A, 250 VCA	IEC-320-C20	CBL-PWRC21-C20-CN
Suiza	16A, 250 VCA	SEV1011	CBL-PWRC21-SZ
Sudáfrica	16A, 250 VCA	RA SAN 164/1	CBL-PWRC21-SA
India	16A, 250 VCA	RA ES 1293	CBL-PWRC21-IN
Reino Unido	16A, 250 VCA	BS 1363	CBL-PWRC21-Reino Unido
Israel	16A, 250 VCA	SI 32/1971 Tipo IL/3G	CBL-PWRC21-IL
Brasil	16A, 250 VCA	NBR 14136 Tipo BR/3	CBL-PWRC21-BR
Argentina	16A, 250 VCA	IRAM 2073 Tipo RA/3	CBL-PWRC21-AR
Ángulo derecho Enchufe izquierdo en la entrada de la fuente de alimentación
Estados Unidos	20A, 250 VCA	NEMA L6-20P	CBL-PWRC21R-US-L
Estados Unidos	20A, 250 VCA	NEMA 6-20P	CBL-PWRC21R-Estados Unidos
Europa	16A, 250 VCA	CEE 7/7	CBL-PWRC21R-UE
Australia	15A, 250 VCA	AS/NZ 3112	CBL-PWRC21R-AU
Italia	16A, 250 VCA	CEI 23-50	CBL-PWRC21R-TI
Internacional	16A, 250 VCA	IEC 60309 316P6W	CBL-PWRC21R-316P6
América del Norte	16A, 250 VCA	IEC 60309 320P6W	CBL-PWRC21R-320P6
Japón	20A, 250 VCA	NEMA L6-20P	CBL-PWRC21R-JP-L
China	16A, 250 VCA	GB2099-1	CBL-PWRC21R-CN
América del Norte	16A, 250 VCA	IEC-60320 C20	CBL-PWRC21R-C20-NA
Europa	16A, 250 VCA	IEC 60320 C20	CBL-PWRC21R-C20-UE
Japón	20A, 250 VCA	IEC 60320 C20	CBL-PWRC21R-C20-JP
China	16A, 250 VCA	IEC 60320 C20	CBL-PWRC21R-C20-CN
Suiza	16A, 250 VCA	SEV 1011	CBL-PWRC21R-SZ
Sudáfrica	16A, 250 VCA	SIN 164/1	CBL-PWRC21R-SA
India	16A, 250 VCA	IS 1293, RA	CBL-PWRC21R-IN
Reino Unido	16A, 250 VCA	BS1363	CBL-PWRC21R-Reino Unido
Israel	16A, 250 VCA	SI 32/1971 TIPO IL/3G	CBL-PWRC21R-IL
Brasil	16A, 250 VCA	NBR 14136 TIPO BR/3	CBL-PWRC21R-BR
Argentina	16A, 250 VCA	IRAM 2073 TIPO RA/3	CBL-PWRC21R-AR
Enchufe izquierdo de ángulo derecho extendido en la entrada de la fuente de alimentación
Estados Unidos	20A, 250 VCA	NEMA L6-20P	CBL-PWRC21RL-US-L
Estados Unidos	20 A, 250 VCA	NEMA 6-20P	CBL-PWRC21RL-Estados Unidos
Europa	16A, 250 VCA	CEE 7/7	CBL-PWRC21RL-UE
Australia	15A, 250 VCA	AS/NZ 3112	CBL-PWRC21RL-AU
Italia	16A, 250 VCA	CEI 23-50	CBL-PWRC21RL-TI
Internacional	16A, 250 VCA	IEC-60309 316P6W	CBL-PWRC21RL-316P6
América del Norte	20A, 250 VCA	IEC-60309 320P6W	CBL-PWRC21RL-320P6
Japón	20A, 250 VCA	NEMA L6-20P	CBL-PWRC21RL-JP-L
China	16A, 250 VCA	GB2099-1	CBL-PWRC21RL-CN
América del Norte	20A, 250 VCA	IEC-60320 C20	CBL-PWRC21RL-C20NA
Europa	16A, 250 VCA	IEC-60320 C20	CBL-PWRC21RL-C20EU
Japón	20A, 250 VCA	ICE-60320 C20	CBL-PWRC21RL-C20JP
China	16A, 250 VCA	IEC-60320 C20	CBL-PWRC21RL-C20CN
Suiza	16A, 250 VCA	SEV 1011	CBL-PWRC21RL-SZ
Sudáfrica	16A, 250 VCA	SIN 164/1	CBL-PWRC21RL-SA
India	16A, 250 VCA	IS1293, RA	CBL-PWRC21RL-IN
Reino Unido	16A, 250 VCA	BS 1363	CBL-PWRC21RL-Reino Unido
Israel	16A, 250 VCA	SI 32/1971 Tipo IL/3G	CBL-PWRC21RL-IL
Brasil	16A, 250 VCA	NBR 14136 Tipo BR/3	CBL-PWRC21RL-BR
Argentina	16A, 250 VCA	IRAM 2073 Tipo RA/3	CBL-PWRC21RL-AR

Especificaciones del cable de alimentación JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 funciona en dos modos:

Entrada de 20-A con salida de 3000-W; consulte la Tabla 15 para obtener una lista de los cables apropiados. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), con una clasificación de 30A / 400V / 105C. En la figura 1 se muestra un ejemplo del conector.
Entrada de 30-A con salida de 5500-W; consulte Especificaciones del cable de alimentación JNP10K-PWR-AC2 para la entrada 30-A para obtener una lista de cables y conectores apropiados para la entrada 30-A. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), clasificado 30A / 400V / 105C, mientras que el otro extremo del cable es de cable desnudo.

Advertencia:

No ejecute las fuentes de alimentación JNP10K-PWR-AC2 con cables de 16-A o 20-A si está conectado a una entrada de 30-A.

CAUTELA:

Puede evitar que los cables de alimentación de CA estén expuestos a la salida de aire caliente enrutando siempre los cables de alimentación lejos de las bandejas del ventilador y las fuentes de alimentación.

Tabla 15: Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 20-A
Configuración regional	Clasificación del conjunto de cables	Enchufe estándar	Número de modelo de repuesto de Juniper
Argentina	16 A, 250 VCA	IRAM 2073 Tipo RA/3	CBL-JNP-SG4-AR
Australia y Nueva Zelanda	15 A, 250 VCA	AS/NZS 3112	CBL-JNP-SG4-AU
Brasil	16 A, 250 VCA	NBR 14136 Tipo BR/3	CBL-JNP-SG4-BR
China	16 A, 250 VCA	GB2099	CBL-JNP-SG4-CH
China, Europa y Japón	16 A, 250 VCA	C20 a Anderson 3-5958p4	CBL-JNP-SG4-C20-CH
Europa (excepto Italia, Suiza y Reino Unido)	20 A, 250 VCA	CEE 7/7	CBL-JNP-SG4-UE
Gran Bretaña	13 A, 250 VCA	BS1363	CBL-JNP-SG4-Reino Unido
India	16 A, 250 VCA	SIN 164/1	CBL-JNP-SG4-SA
Israel	16 A, RA, 250 VCA	SI 32/1971 Tipo IL/3C	CBL-JNP-SG4-IL
Italia	16 A, 250 VCA	CEI 23-16	CBL-JNP-SG4-IT
América del Norte	20 A, 250 VCA	3-5958P4 a IEC 60320 C20	CBL-JNP-SG4-C20
	16 A, 250 VCA	Bloqueo NEMA L6-20P	CBL-JNP-SG4-US-L
	16 A, 250 VCA	NEMA 6-20P	CBL-JNP-SG4-US
	20 A, 277 V	NEMA I7-20P	CBL-JNP-SG4-HVAC
Sudáfrica	16 A, 250 VCA	SIN 164/1	CBL-JNP-SG4-SA
Suiza	16 A, 250 VCA	CEI 23-50	CBL-JNP-SG4-SZ

Figura 1: Cable desnudo con conector Bare Cable with Anderson Connector

Anderson

Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 30-A

Las fuentes de alimentación AC o HVDC JNP10K-PWR-AC2 requieren un conjunto de cable de alta corriente cuando están configuradas para una entrada de 30-A. Un extremo del cable tiene un conector Anderson APP-400 de la serie SAF-D-GRID (3-5958P4), clasificado 30A / 400V / 105C, mientras que el otro extremo del cable es de cable desnudo. Ver Figura 2 y Tabla 16. Estos cables se pueden pedir por separado y no se envían automáticamente con los pedidos de JNP10K-PWR-AC2. En la figura 4 se muestra un ejemplo del cable y conector en ángulo recto.

Para la conexión a sistemas de CA, Juniper proporciona un cable con un conector NEMA 30-A (Figura 2) o un conector IEC 330P6W (Figura 3).

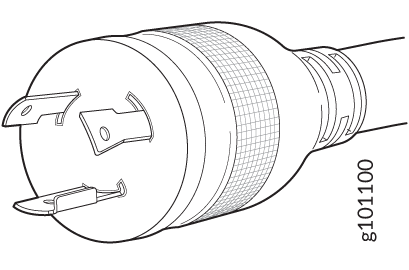

Figura 2: Conector NEMA 30-A Locking Connector

de bloqueo NEMA 30-A

Figura 3: Conector IEC 330P6W Connector

IEC 330P6W

Tabla 16: Opciones de cableado 30-A
Opción	Configuración regional	Clasificación del conjunto de cables	Estándares de enchufe	Conector	Número de modelo de repuesto de Juniper
Cable de alimentación AC/HVDC	Cualquier	30 A 400 VCA	UL 950 e IEC 60950	Anderson/directo al alambre desnudo	CBL-PWR2-BARE
Cable de alimentación AC/HVDC	Cualquier	30 A 400 VCA	UL 950 e IEC 60950	Anderson/ángulo recto a cable desnudo	CBL-PWR2-BARE-RA
Cable de alimentación de CA	Europa continental	30 A 250 VCA	UL 950 y IEC332P6	Anderson/ángulo recto según IEC 332P6	CBL-PWR2-332P6W-RA
	Europa continental	30 A 250 VCA	UL 950 y IEC332P6	Anderson/directo a IEC332P6	CBL-PWR2-332P6W
	América del Norte	30 A 250 VCA	IEC330P6	Anderson/ángulo recto según IEC 330P6	CBL-PWR2-330P6W-RA
	América del Norte	30 A 250 VCA	IEC330P6	Anderson/directo a IEC 330P6	CBL-PWR2-330P6W
	América del Norte	30 A 250 VCA	UL 498 y CSA	Anderson/ángulo recto a L6-30P (NEMA-30A)	CBL-PWR2-L6-30P-RA
	América del Norte	30 A 250 VCA	UL 498 y IEC5958P4	Anderson/directo a L6-30P (NEMA-30A)	CBL-PWR2-L6-30P
Cable de alimentación con puente de CA	Cualquier	30 A 400 VCA	UL y CSA	Anderson/directo a Anderson	CG-CBL-APP-400-02

Figura 4: Cable desnudo en ángulo recto con conector Right-Angle, Bare Cable with Anderson Connector

Anderson

1 — Cable negro -"+" o "-" para HVDC y "caliente o neutro" para CA	3 — Cable blanco: "+" o "-" para HVDC y "caliente o neutro" para CA
número arábigo — Cable verde - Tierra

Especificaciones de alimentación de JNP10K-PWR-DC2

La Tabla 17 enumera las especificaciones de potencia para la fuente de alimentación de corriente continua de alto voltaje (HVDC) utilizada en enrutadores PTX10004.

Tabla 17: Especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC2
Artículo	Características técnicas
Voltaje de entrada de CC	Tensión mínima de funcionamiento: –40 VDC Tensión nominal de funcionamiento: –48 VDC Rango de voltaje de funcionamiento: –40 VCC a –72 VCC
Clasificación de corriente de entrada de CC	76-A máximo a un voltaje de funcionamiento mínimo (-40 VCC) con configuración de interruptor DIP de 80 A y carga de salida de 5500 W 64-A máximo a voltaje nominal de operación (–48 VCC) con configuración de interruptor DIP de 80-A y carga de salida de 5500 W 60-A máximo a un voltaje de funcionamiento mínimo (-40 VCC) con configuración de interruptor DIP de 60-A y carga de salida de 4400 W 50-A máximo a voltaje nominal de operación (-48 VCC) con configuración de interruptor DIP de 60-A y carga de salida de 4400 W
Potencia de salida	2200 W para alimentación única de entrada baja (60 A) 4400 W para alimentación dual de entrada baja (60 A) 2750 W para alimentación única de entrada alta (80 A) 5500 W para alimentación dual de alta entrada (80 A)

La Tabla 18 muestra las especificaciones físicas para una fuente de alimentación JNP10K-PWR-DC2.

Tabla 18: Especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC2
Especificación	Valor
Altura	3,5 pulg. (8,89 cm)
Ancho	3,6 pulg. (9,14 cm)
Profundidad	16,05 pulg. (40,77 cm)
Peso	8,1 lb (3,67 kg)

Especificaciones de alimentación JNP10K-PWR-DC3

La Tabla 19 enumera las especificaciones de alimentación para la fuente de alimentación de CC (JNP10K-PWR-DC3) utilizada en enrutadores PTX10004.

Tabla 19: Especificaciones de alimentación para la fuente de alimentación JNP10K-PWR-DC3
Artículo	Características técnicas
Voltaje de entrada de CC	Voltaje mínimo de funcionamiento: -40 VDC Tensión nominal de funcionamiento: -48 VDC Rango de voltaje de funcionamiento: -40 VCC a -72 VCC
Clasificación de corriente de entrada	60 A/80 A
Potencia de salida	12,3 VCD

La Tabla 20 muestra las especificaciones físicas para una fuente de alimentación JNP10K-PWR-DC3.

Tabla 20: Especificaciones físicas de una fuente de alimentación JNP10K-PWR-DC3
Especificación	Valor
Altura	3.386 pulg. (8,60 cm)
Ancho	3.584 pulg. (9,10 cm)
Profundidad	15.391 pulg. (39,09 cm)
Peso	12,8 lb. (5,7 kg)

PTX10004 Especificaciones del cable de puesta a tierra y de las asas

El enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación para garantizar un funcionamiento correcto y cumplir con los requisitos de seguridad e interferencia electromagnética (EMI). Para conectar a tierra un chasis PTX10004, conecte un cable de conexión a tierra a tierra y, a continuación, conéctelo al punto de conexión a tierra del chasis en la parte posterior del chasis que se encuentra debajo.

Debe instalar el PTX10004 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente conectado a tierra. El PTX10004 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.

Advertencia:

Para cumplir con los requisitos de GR-1089, todos los cables de cobre intraedificio utilizados para SFP+, QSFP+ y superiores deben estar blindados y conectados a tierra en ambos extremos.

CAUTELA:

Antes de que comience la instalación del enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra que usted suministra. Consulte Conectar el enrutador PTX10004 a tierra a tierra. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador.

Antes de conectar el enrutador a tierra, revise la siguiente información:

Se proporcionan dos insertos roscados (tuercas PEM) en la parte inferior posterior del chasis para conectar el enrutador a tierra a tierra. Los terminales de puesta a tierra de protección están espaciados a 0,63 pulgadas. (16 mm) centros.
La lengüeta de conexión a tierra requerida es un Panduit LCD6-10A-L o equivalente (provisto). La orejeta de conexión a tierra tiene capacidad para cables trenzados de 6 AWG (13,3 mm²). Si una o más fuentes de alimentación JNP10K-PWR-DC2 están instaladas en el chasis y configuradas para entrada alta (80 A), utilice el Panduit LCD4-14A-L o equivalente (provisto). Esta lengüeta tiene capacidad para 4 AWG (21,1 mm²) de cable trenzado. El cable trenzado de 4 AWG (21,1 mm²) debe tener una clasificación de 90 °C o según lo permita el código eléctrico local.
El cable de conexión a tierra que proporcione para un PTX10004 debe ser del mismo tamaño o más pesado que el cable de entrada de cada fuente de alimentación. Las recomendaciones mínimas son alambre de cobre trenzado de 6 AWG (13,3 mm²), clase B; Cable a 90 °C, o según lo permita el código local.

EN ESTA PÁGINA

PTX10004 planificación energética

Requisitos de alimentación para componentes PTX10004

Calcular los requisitos de energía para un enrutador PTX10004

Cómo calcular el consumo de energía de la configuración de PTX10004

Cómo calcular el número de fuentes de alimentación necesarias para su configuración de PTX10004

Especificaciones de alimentación de JNP10K-PWR-AC2

Especificaciones de alimentación de JNP10K-PWR-AC3

Especificaciones de alimentación de JNP10K-PWR-AC3H

Especificaciones del cable de alimentación PTX10004

Especificaciones del cable de alimentación JNP10K-PWR-AC3

Especificaciones del cable de alimentación JNP10K-PWR-AC2

Especificaciones del cable de alimentación JNP10K-PWR-AC2 para entrada de 30-A

Especificaciones de alimentación de JNP10K-PWR-DC2

Especificaciones de alimentación JNP10K-PWR-DC3

PTX10004 Especificaciones del cable de puesta a tierra y de las asas

Ver también

Documentación relacionada
