Desembalaje y montaje de la PTX10003

Desempaquetando el PTX10003

El chasis PTX10003 es una estructura rígida de chapa metálica que alberga los componentes de hardware. El PTX10003 se envía en una caja de cartón, asegurada con material de embalaje de espuma. La caja también contiene un kit de accesorios.

PRECAUCIÓN:

PTX10003 enrutadores están protegidos al máximo dentro de la caja de envío. No desempaquete el PTX10003 hasta que esté listo para comenzar la instalación.

Para desempaquetar un PTX10003:

  1. Mueva la caja de envío a un área de ensayo lo más cerca posible del lugar de instalación, pero donde tenga suficiente espacio para retirar los componentes del sistema.
  2. Coloque la caja de manera que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.
  4. Retire el kit de accesorios.
  5. Saque el material de embalaje que mantiene la PTX10003 en su lugar.
  6. Compruebe que los siguientes componentes están en el cuadro:

    Para el PTX10003-160C:

    • Chasis con cinco módulos de ventilador y cuatro fuentes de alimentación instaladas

    • Dos cuchillas de montaje lateral unidas a cada lado del chasis

    • Dos rieles de montaje lateral unidos a cada lado del chasis

    • Cuatro cables de alimentación con enchufes que son apropiados para su ubicación geográfica

    • Kit de accesorios que contiene:

      • Orejeta de cable de alimentación de CC (para instalaciones de CC)

      • Cuatro tornillos de cabeza plana M4 x 8 mm

      • Cuatro tornillos de cabeza panorámica M5 x 10 mm

      • Acuerdo de licencia de usuario final

      • Correa para la muñeca ESD con cable

      • Montaje de gestión de cables

      • Tarjeta de hoja de ruta

    Para el PTX10003-80C:

    • Chasis con tres módulos de ventilador y dos fuentes de alimentación instaladas

    • Dos cuchillas de montaje lateral unidas a cada lado del chasis

    • Dos rieles de montaje lateral unidos a las cuchillas de montaje lateral

    • Dos cables de alimentación con enchufes para que sean apropiados para su ubicación geográfica

    • Kit de accesorios que contiene:

      • Orejeta de cable de alimentación de CC (para instalaciones de CC)

      • Cuatro tornillos de cabeza plana M4 x 8 mm

      • Cuatro tornillos de cabeza panorámica M5 x 10 mm

      • Acuerdo de licencia de usuario final

      • Correa para la muñeca ESD con cable

      • Montaje de gestión de cables

      • Tarjeta de hoja de ruta

  7. Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar el chasis más adelante.

Montaje de la PTX10003 en un bastidor

Los rieles de montaje y las cuchillas de montaje están preconectados al PTX10003. Para montar el chasis en un bastidor de cuatro postes de 19 pulgadas (48,26 cm), simplemente retire un tornillo para liberar el riel deslizante y, a continuación, conecte las cuchillas de montaje al bastidor. Los rieles de montaje deslizantes permiten que el PTX10003 se monte al ras del bastidor y aún así sea ajustable para bastidores con diferentes profundidades. La distancia mínima a la que se pueden separar los rieles de bastidor delanteros y traseros es de 26 pulgadas. (66,04 cm) de adelante hacia atrás. La distancia máxima a la que se pueden separar los rieles de cremallera delanteros y traseros es de 36 pulgadas. (91,4 cm) de adelante hacia atrás.

Antes de empezar a montar el PTX10003

  1. Asegúrese de entender cómo prevenir daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.
  2. Compruebe que el sitio cumple los requisitos descritos en PTX10003 lista de comprobación de preparación del sitio.
  3. Coloque el bastidor en su ubicación permanente, lo que permite un espacio libre adecuado para el flujo de aire y el mantenimiento, y asegúrelo a la estructura del edificio.
  4. Lea las Pautas y advertencias generales de seguridad y PTX10003 Pautas de seguridad de la instalación.
    PRECAUCIÓN:

    Si va a montar varias unidades en el bastidor, monte la unidad más pesada en la parte inferior y monte las demás de abajo hacia arriba en orden decreciente de peso. El PTX10003-160C pesa aproximadamente 110 lb (50 kg) completamente cargado y el PTX10003-80C pesa aproximadamente 88 lb (40 kg) completamente cargado. La instalación del enrutador en un bastidor requiere un elevador mecánico o dos personas para levantar el dispositivo y otra persona para asegurarlo al bastidor.
  5. Decida si desea colocar el extremo de la unidad reemplazable in situ (FRU) o el extremo del puerto del PTX10003 en la parte frontal del bastidor. Coloque el dispositivo de tal manera que las etiquetas AIR OUT en el mango estén al lado del pasillo caliente.
  6. Retire el PTX10003 de la caja de envío (consulte Desembalaje de la PTX10003).
  7. Asegúrese de que tiene las siguientes piezas y herramientas disponibles para montar el PTX10003 en un bastidor.
    Nota:

    Ya sea un elevador mecánico o dos personas para levantar el PTX10003 en su lugar. Se necesita una persona adicional para asegurar el enrutador al bastidor.

    • Correa de conexión a tierra ESD (incluida).

    • Cuatro cables de alimentación (PTX10003-160C) o dos cables de alimentación (PTX10003-80C) con enchufes apropiados para su ubicación geográfica (provistos).

    • Cable RJ-45 y adaptador de puerto serie RJ-45 a DB-9 (no incluido).

      Nota:

      Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:

      • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

      • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)

      • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

      Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.

    • Host de administración, como una computadora portátil de PC, con un puerto serie (no proporcionado).

    • Destornillador apropiado para los tornillos de montaje en cremallera (no incluido).

    • Kit de cable de conexión a tierra con soporte, orejeta y tres tuercas con arandelas integradas.

Advertencia:

PTX10003 enrutadores deben ser compatibles en las cuatro esquinas.

PRECAUCIÓN:

PTX10003 enrutadores requieren al menos tres personas para la instalación, dos personas para levantar el dispositivo en su lugar y otra persona para conectar el dispositivo al bastidor. Puede quitar las fuentes de alimentación y los módulos del ventilador para minimizar el peso antes de intentar instalar el PTX10003. Consulte Extracción de la fuente de alimentación AC/HVDC del PTX10003 y Extracción de un módulo de ventilador del PTX10003. Para la instalación de gastos generales, por ejemplo, si está instalando el PTX10003 de más de 60 pulgadas. (152,4 cm) del suelo—le recomendamos que utilice un elevador mecánico.

Montaje del PTX10003

  1. Envuelva y sujete un extremo de la correa para la muñeca ESD alrededor de la muñeca desnuda y conecte el otro extremo de la correa al punto ESD del dispositivo.
  2. Decida si desea colocar el extremo de la unidad reemplazable en el campo o el extremo del puerto de la PTX10003 en la parte frontal del bastidor. Coloque la PTX10003 de tal manera que la etiqueta AIR OUT en el mango quede al lado del pasillo caliente.
  3. Con un destornillador Phillips, retire el tornillo de cada lado del chasis que sujeta los rieles de montaje al chasis. (ver Figura 1 y Figura 2).
  4. Deslice el riel de montaje fuera de las cuchillas de montaje.

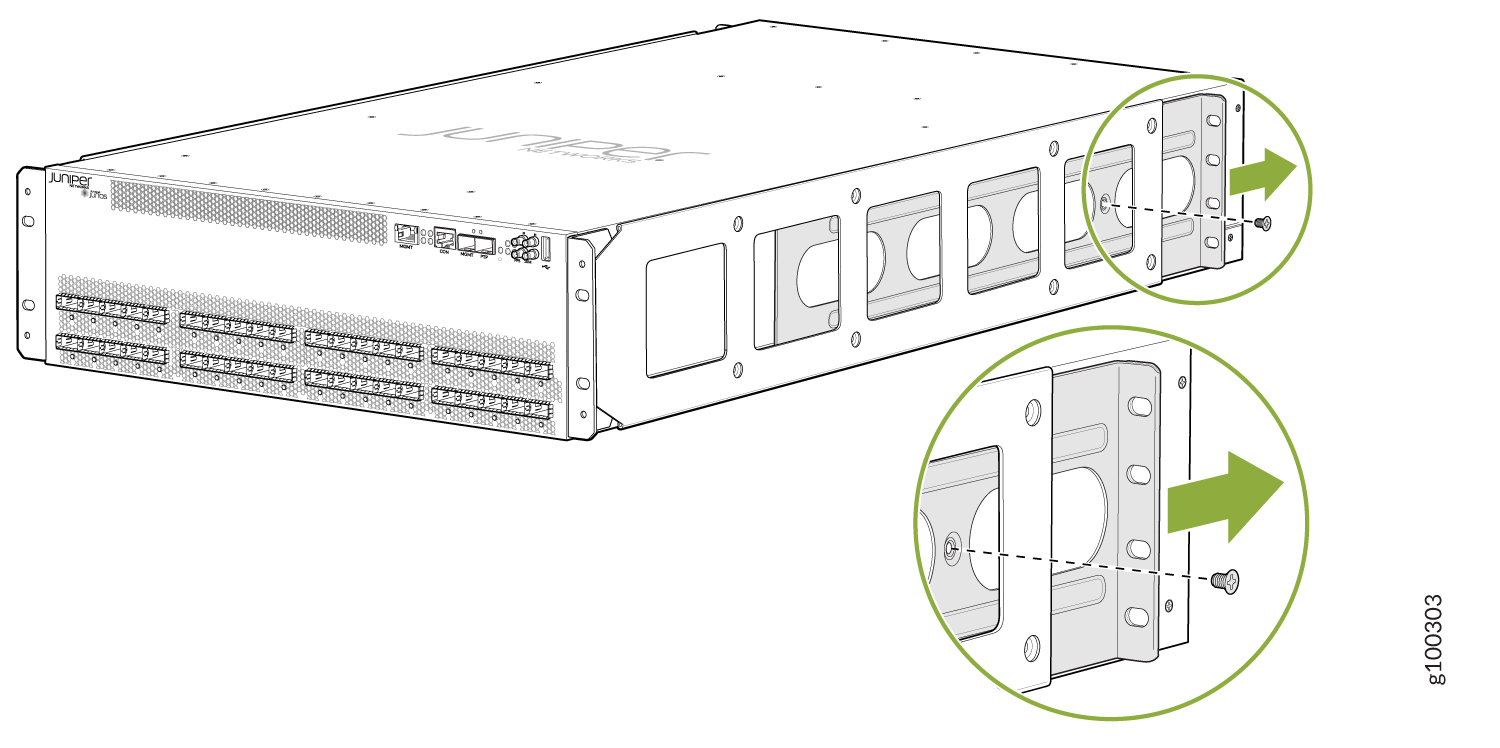

    Figura 1: Extracción del tornillo del riel deslizante (PTX10003-160C) Removing the Slide Rail Screw (PTX10003-160C)

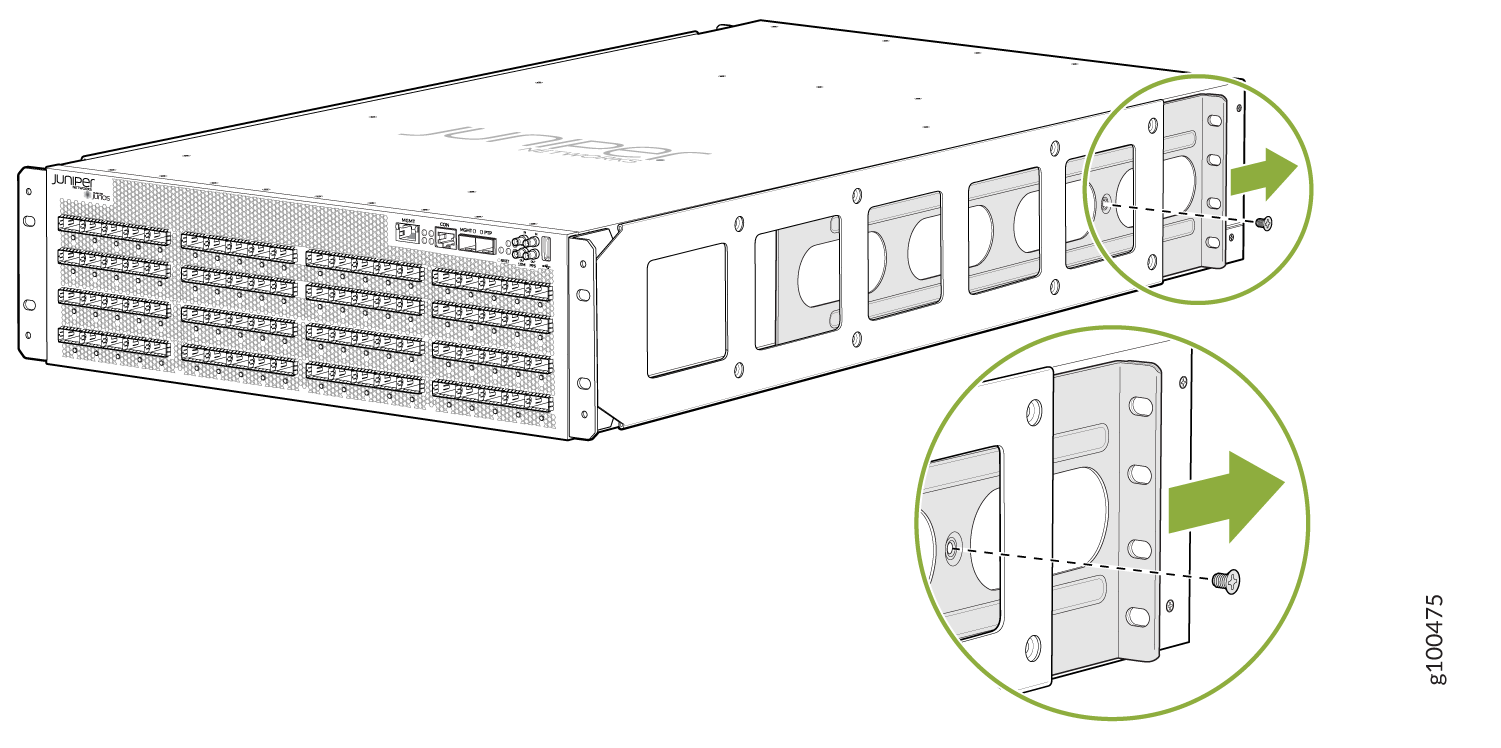

    Figura 2: Extracción del tornillo del riel deslizante (PTX10003-80C) Removing the Slide Rail Screw (PTX10003-80C)
  5. Realice uno de los pasos siguientes:

    • Utilice un elevador mecánico para colocar el PTX10003 en el bastidor, de modo que los soportes frontales de los rieles de montaje delanteros estén alineados con los orificios del bastidor.

    • Haga que dos personas agarren ambos lados del PTX10003, lo levanten y lo coloquen en el bastidor de manera que los soportes delanteros de los rieles de montaje frontal estén alineados con los orificios del bastidor.

  6. Continúe apoyando el PTX10003 mientras desliza las cuchillas de montaje traseras en el canal de los rieles de montaje lateral. Ver Figura 3 y Figura 4.

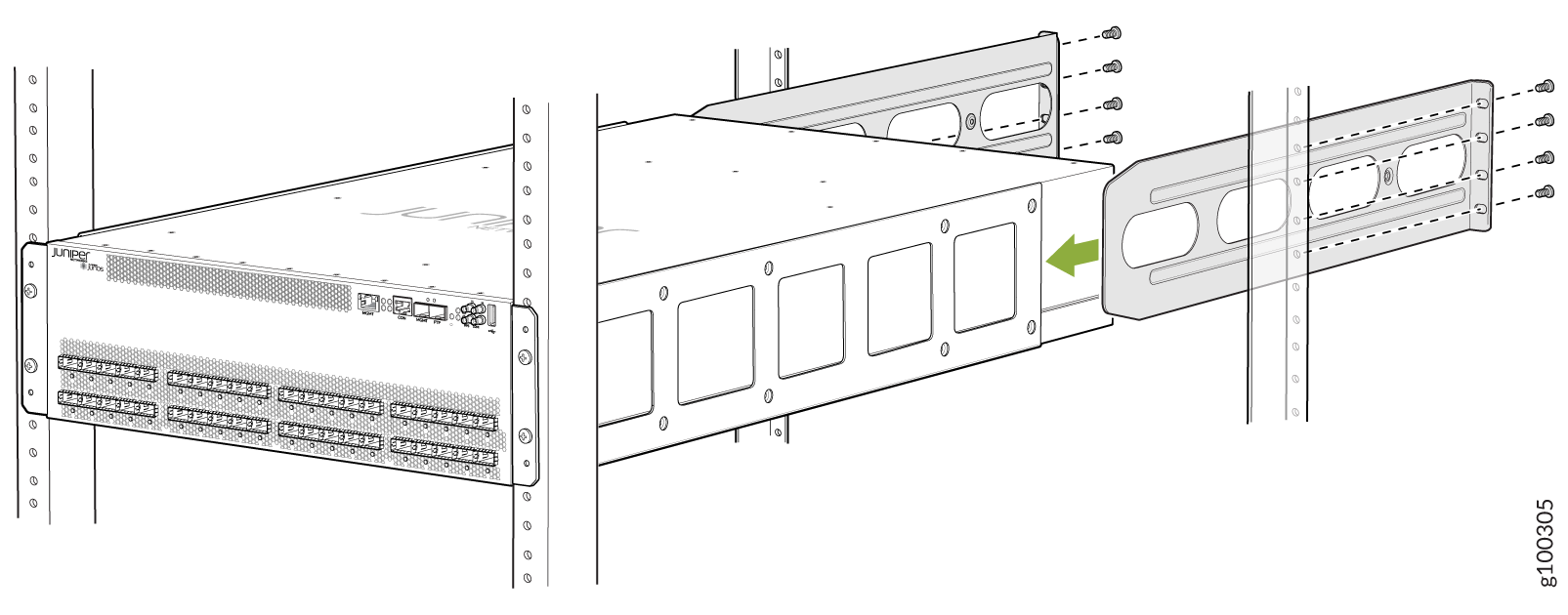

    Figura 3: Fijación de los rieles laterales al PTX10003-160C Securing the Side Rails to the PTX10003-160C
    Figura 4: Fijación de los rieles laterales al chasis Securing the Side Rails to the PTX10003-80C Chassis PTX10003-80C
  7. Asegúrese de que el chasis PTX10003 esté nivelado verificando que todos los tornillos de la parte frontal del bastidor estén alineados con los tornillos de la parte posterior del bastidor. Ver Figura 5 y Figura 6.

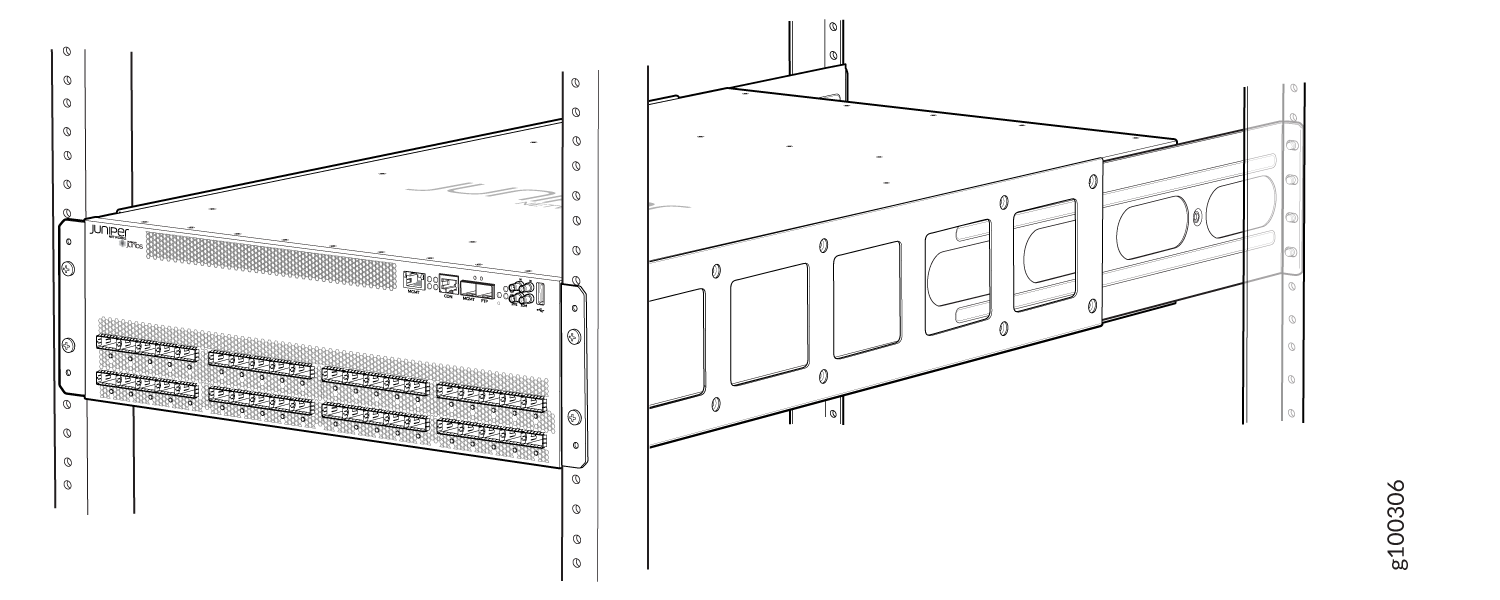

    Figura 5: PTX10003 asegurado en rack (PTX10003-160C) PTX10003 Secured in Rack (PTX10003-160C)

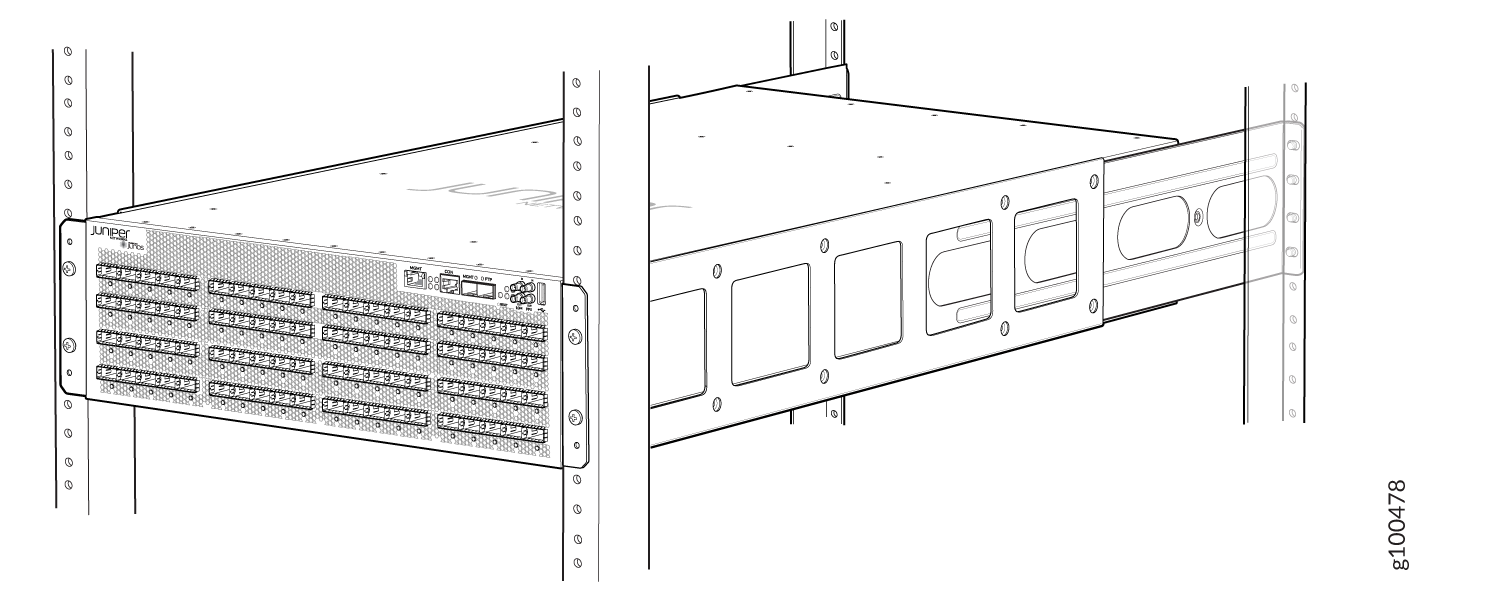

    Figura 6: PTX10003 asegurado en rack (PTX10003-80C) PTX10003 Secured in Rack (PTX10003-80C)
  8. Conecte un extremo de un cable de conexión a tierra a tierra y conecte el otro extremo al punto de conexión a tierra del chasis. La figura 7 y la figura 8 muestran la ubicación del punto de conexión a tierra del chasis.

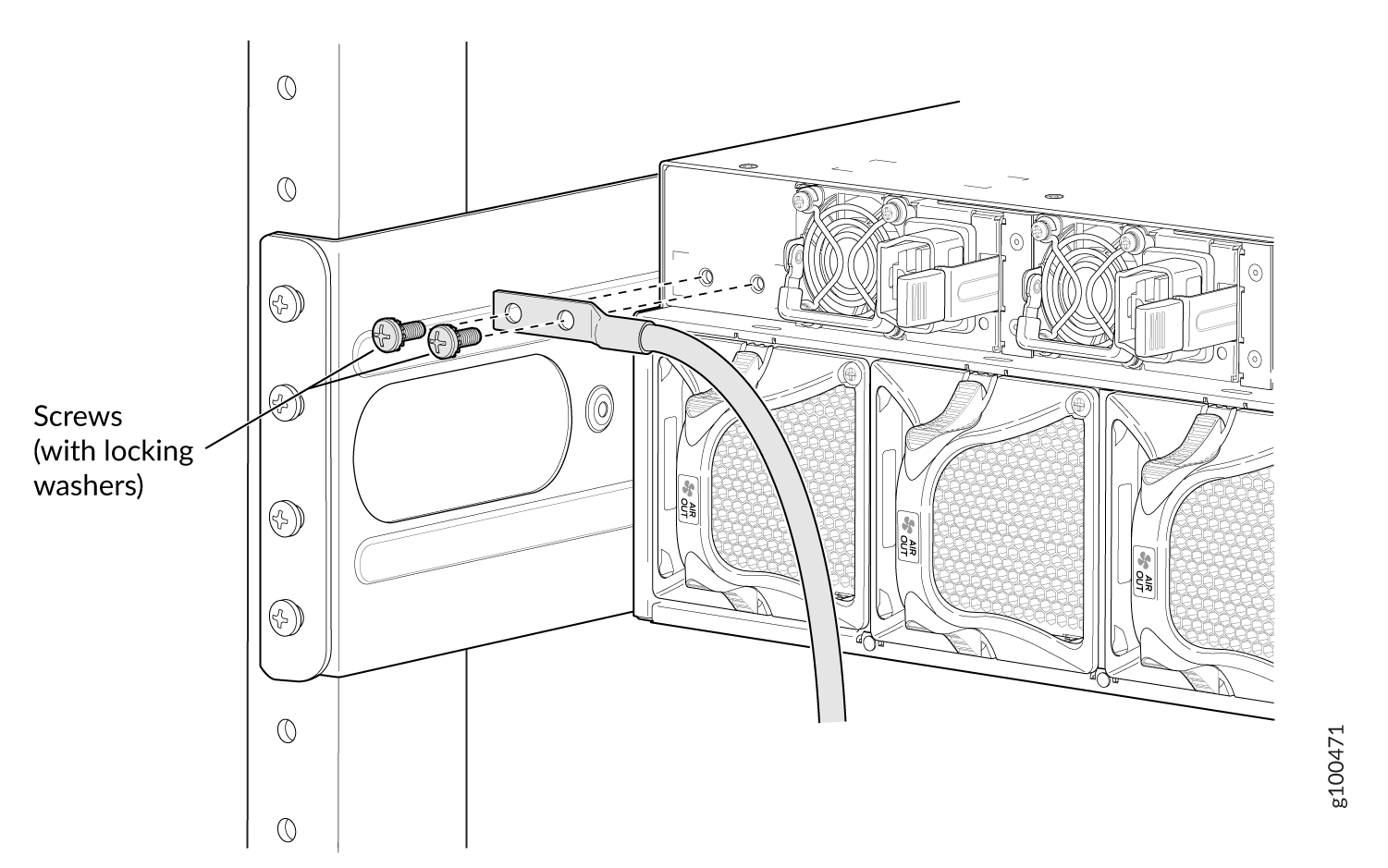

    Figura 7: Punto de conexión a tierra del chasis (PTX10003-160C) Chassis Grounding Point (PTX10003-160C)
    Figura 8: Punto de conexión a tierra del chasis (PTX10003-80C) Chassis Grounding Point (PTX10003-80C)
  9. Si quitó las fuentes de alimentación y los módulos de ventilador del chasis antes de la instalación, vuelva a instalarlos. Consulte Instalar la fuente de alimentación AC/HVDC en el PTX10003 e Instalar un módulo de ventilador en el PTX10003.
