EN ESTA PÁGINA


Conecte el MX304 a la alimentación

Herramientas y piezas necesarias para las conexiones a tierra y alimentación del enrutador MX304

Para conectar a tierra y proporcionar energía al enrutador, necesita las siguientes herramientas y piezas:

  • Destornilladores Phillips (+), números 1 y 2

  • Tuercas de enchufe

  • Destornillador de hoja plana (–) de 2,5 mm

  • Controlador controlado por par, con una capacidad de par máximo de 23 lbf-in. (2,6 Nm) a 25 lbf-in. (2,8 Nm) para apretar los tornillos a los terminales de cada fuente de alimentación de un enrutador alimentado por CC.

    CAUTELA:

    El par máximo nominal de los tornillos de terminales de la fuente de alimentación de CC es de 23 lbf-in. (2,6 Nm) a 25 lbf-in. (2,8 nm). Si aplica un par excesivo, los tornillos de los terminales podrían dañarse. Utilice solo un controlador controlado por par para apretar los tornillos de los terminales de la fuente de alimentación de CC. Utilice un controlador del tamaño adecuado, con una capacidad de par máximo de 6 lb-in. o menos. Asegúrese de que el controlador no esté dañado y calibrado correctamente y que haya sido capacitado en su uso. Es posible que desee utilizar un controlador diseñado para evitar el sobretorque cuando se alcanza el nivel de par preestablecido.

  • Cortadores de alambre

  • Correa de muñequera de conexión a tierra de descarga electrostática (ESD)

Conecte a tierra el enrutador MX304

Nota:

Debe instalar el MX304 en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra. El MX304 tiene un terminal de conexión a tierra protector de dos orificios en el chasis. Consulte la figura 2. Le recomendamos que utilice este terminal de conexión a tierra protector para conectar a tierra el chasis, independientemente de la configuración de la fuente de alimentación. Sin embargo, si hay métodos de puesta a tierra adicionales disponibles, también puede utilizar esos métodos. Por ejemplo, puede utilizar el cable de conexión a tierra del cable de alimentación de CA o utilizar el terminal o la lengüeta de conexión a tierra de una fuente de alimentación de CC. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra de protección de dos orificios.

Para conectar a tierra el enrutador, conecte un cable de conexión a tierra a tierra y, a continuación, conéctelo a los puntos de conexión a tierra del chasis con dos tornillos de cabeza panorámica M6. La figura 2 muestra la ubicación del punto de conexión a tierra en el chasis. Deberá proporcionar los cables de conexión a tierra y las orejetas de cable. Para conocer las especificaciones del cable de conexión a tierra, consulte Especificaciones de conexión a tierra del enrutador MX304.

Figura 1: Punto ESD en el enrutador ESD Point on the MX304 Router MX304

Para conectar a tierra el router:

  1. Verifique que un electricista con licencia haya conectado la lengüeta del cable provista con el enrutador al cable de conexión a tierra.
  2. Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a un punto de conexión a tierra ESD de sitio aprobado. Consulte las instrucciones de su sitio.
  3. Asegúrese de que todas las superficies de conexión a tierra estén limpias y tengan un acabado brillante antes de realizar las conexiones a tierra.
  4. Conecte el cable de conexión a tierra a una toma a tierra adecuada.
  5. Retire la correa de conexión a tierra de ESD del punto de puesta a tierra de ESD del sitio.
  6. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  7. Coloque la lengüeta del cable de conexión a tierra sobre los puntos de conexión a tierra del chasis.
  8. Asegure la lengüeta del cable de conexión a tierra con los tornillos. Los orificios están dimensionados para tornillos de cabeza de bandeja M6 (ver Figura 2).
  9. Coloque el cable de conexión a tierra y verifique que no toque ni bloquee el acceso a los componentes del enrutador y que no cubra donde las personas puedan tropezar con él.
Figura 2: Conexión de las orejetas de conexión a tierra al enrutador Connecting Grounding Lugs to the MX304 Router MX304

Ver también

Conecte la alimentación a un enrutador MX304 alimentado por CA

CAUTELA:

No mezcle fuentes de alimentación de CA, CC o HVAC/CC dentro del mismo enrutador. Esto podría dañar el router.

Para conectar la alimentación de CA al enrutador, conecte los cables de alimentación de las fuentes de alimentación de CA a las tomas del aparato de CA de las fuentes de alimentación. A continuación, le indicamos cómo:

  1. Localice los cables de alimentación (incluidos en su kit de accesorios) que tengan un enchufe apropiado para su ubicación geográfica. Para obtener más información, consulte la sección Especificaciones de alimentación de CA del enrutador MX304.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. Apague la fuente de alimentación de CA.
  4. Inserte el cable de alimentación firmemente en la toma de alimentación de CA de la fuente de alimentación.
  5. Empuje el clip de retención a través del lazo y apriételo hasta que quepa ajustado alrededor del cable de alimentación. Consulte la figura 3.
  6. Enchufe el cable de alimentación a una toma de corriente de CA externa.
    Nota:

    Cada fuente de alimentación debe estar conectada a una fuente de alimentación de CA dedicada y a un disyuntor exclusivo en el sitio del cliente. Le recomendamos que utilice un disyuntor exclusivo para el sitio del cliente con una clasificación mínima de 15 A (110 VCA) o según lo requiera el código local.
    Advertencia:

    El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado (dimensionado para tornillos hexagonales M6) provisto en el chasis, además del pasador de conexión a tierra del cable de alimentación. Este terminal de puesta a tierra de protección separado debe estar conectado permanentemente a tierra.

  7. Enrute el cable de alimentación adecuadamente. Verifique que el cable de alimentación no bloquee la salida de aire y el acceso a los componentes del enrutador, ni que cubra donde las personas puedan tropezar con él.
  8. Encienda la fuente de alimentación.
  9. Repita los pasos del 1 al 8 para instalar la otra fuente de alimentación.
Figura 3: Conexión de la alimentación de CA al enrutador Connecting AC Power to the Router

Ver también

Conecte la alimentación a un enrutador MX304 alimentado por CC

CAUTELA:

No mezcle fuentes de alimentación de CA, CC o HVAC/CC dentro del mismo enrutador. Es posible que se produzcan daños en el enrutador.
Advertencia:

Antes de realizar los procedimientos de alimentación de CC, asegúrese de que no haya alimentación en el circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, ubique el disyuntor automático en la placa del panel que da servicio al circuito de CC, coloque el disyuntor en la posición de apagado y pegue el mango del interruptor automático en la posición de apagado.

Para conectar la alimentación de CC al enrutador, conecte los cables de alimentación de las fuentes de alimentación de CC externas al bloque de terminales de la placa frontal de la fuente de alimentación. Debe proporcionar los cables de alimentación (las orejetas de cable se suministran con el enrutador). Para conocer las especificaciones del cable de alimentación, consulte Especificaciones del cable de alimentación de CC para el enrutador MX304.

Para conectar los cables de alimentación de la fuente de CC al enrutador para cada fuente de alimentación:

  1. Apague los disyuntores exclusivos para el sitio del cliente. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V y que no haya posibilidad de que los cables se activen durante la instalación.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte el otro extremo de la correa a un punto de conexión a tierra ESD.
  3. Retire las fuentes de alimentación de CC del chasis. Consulte la figura 4.

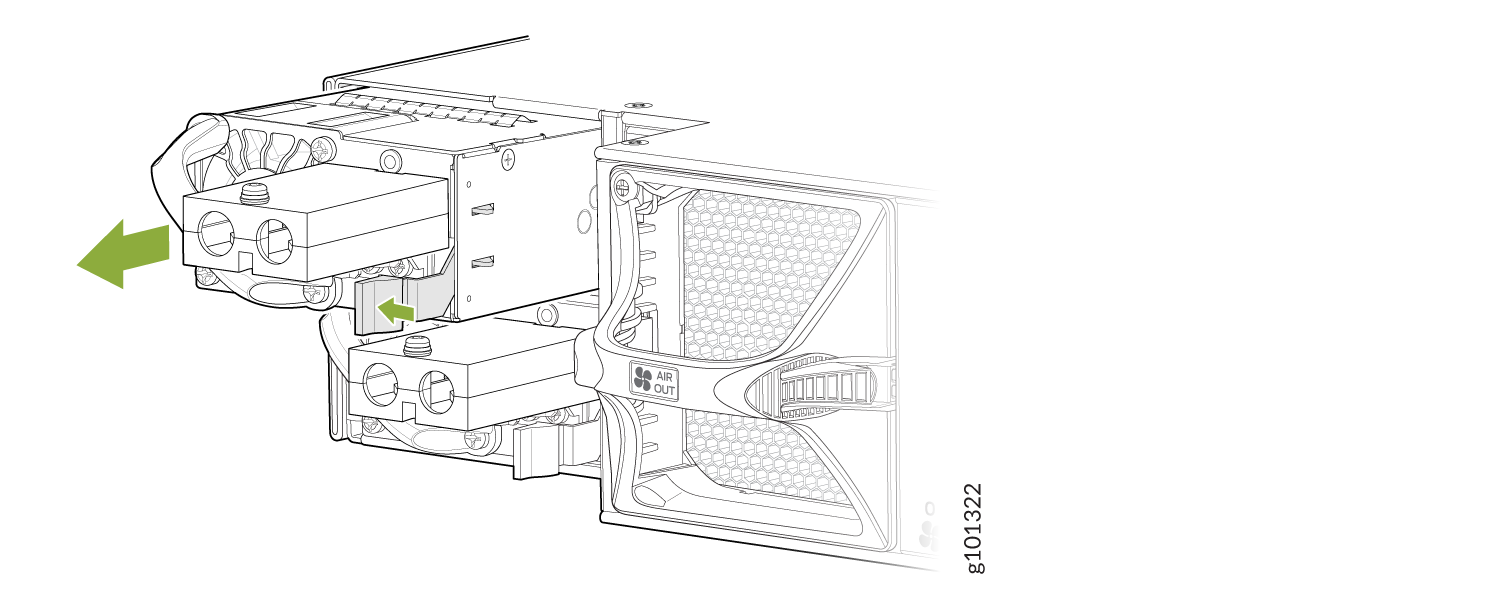

    Figura 4: Extracción de la fuente de alimentación de CC del chasis Removing the DC Power Supply from the Chassis
  4. La fuente de alimentación de CC tiene dos terminales etiquetados -48V / -60V (negativo) y RTN (positivo) para conectar los cables de alimentación de CC etiquetados como positivo (+) y negativo (-). Los terminales están cubiertos por una cubierta en el bloque de terminales.
  5. Con un destornillador (en sentido contrario a las agujas del reloj) desenrosque la tuerca en la parte superior del bloque de terminales. Ver Figura 7

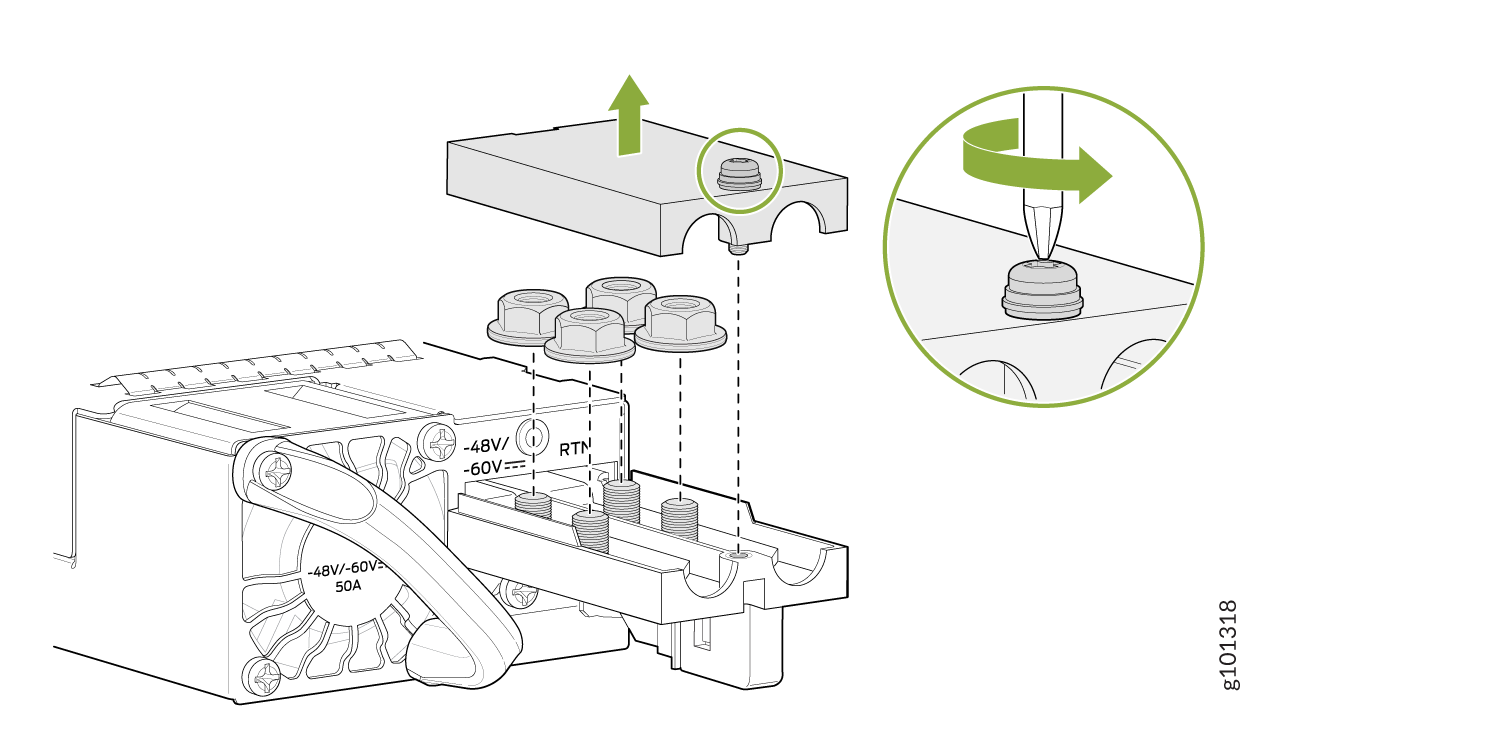

    Figura 5: Extracción de la cubierta Removing the Terminal Block Cover del bloque de terminales
  6. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.

    Para instalar tubos termorretráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

    La figura 6 muestra los pasos para instalar tubos termorretráctiles.

    Nota:

    No sobrecaliente el tubo.

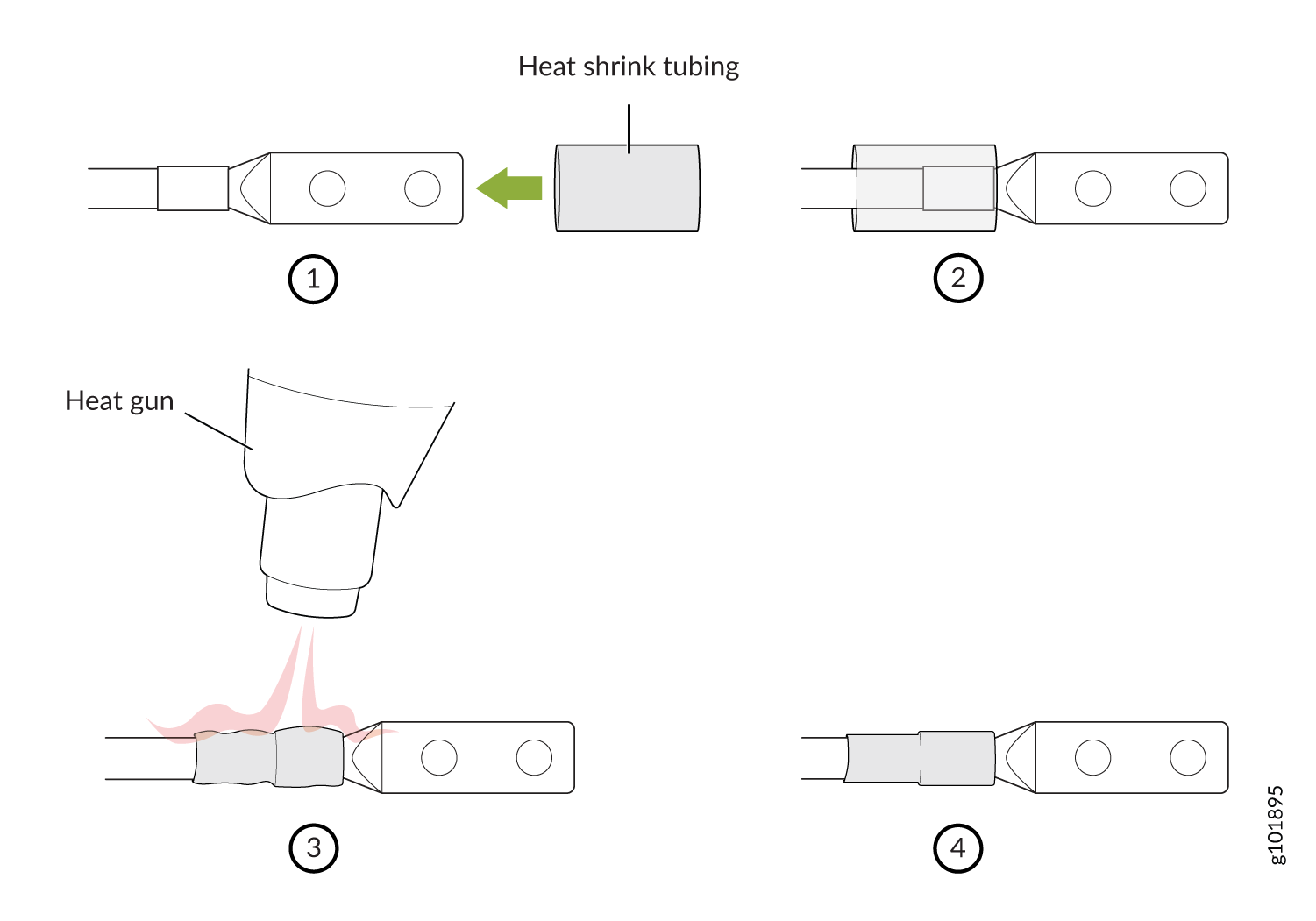

    Figura 6: Cómo instalar tubos termorretráctiles How to Install Heat-Shrink Tubing
  7. Retire las tuercas de los cuatro terminales. Consulte la figura 7.

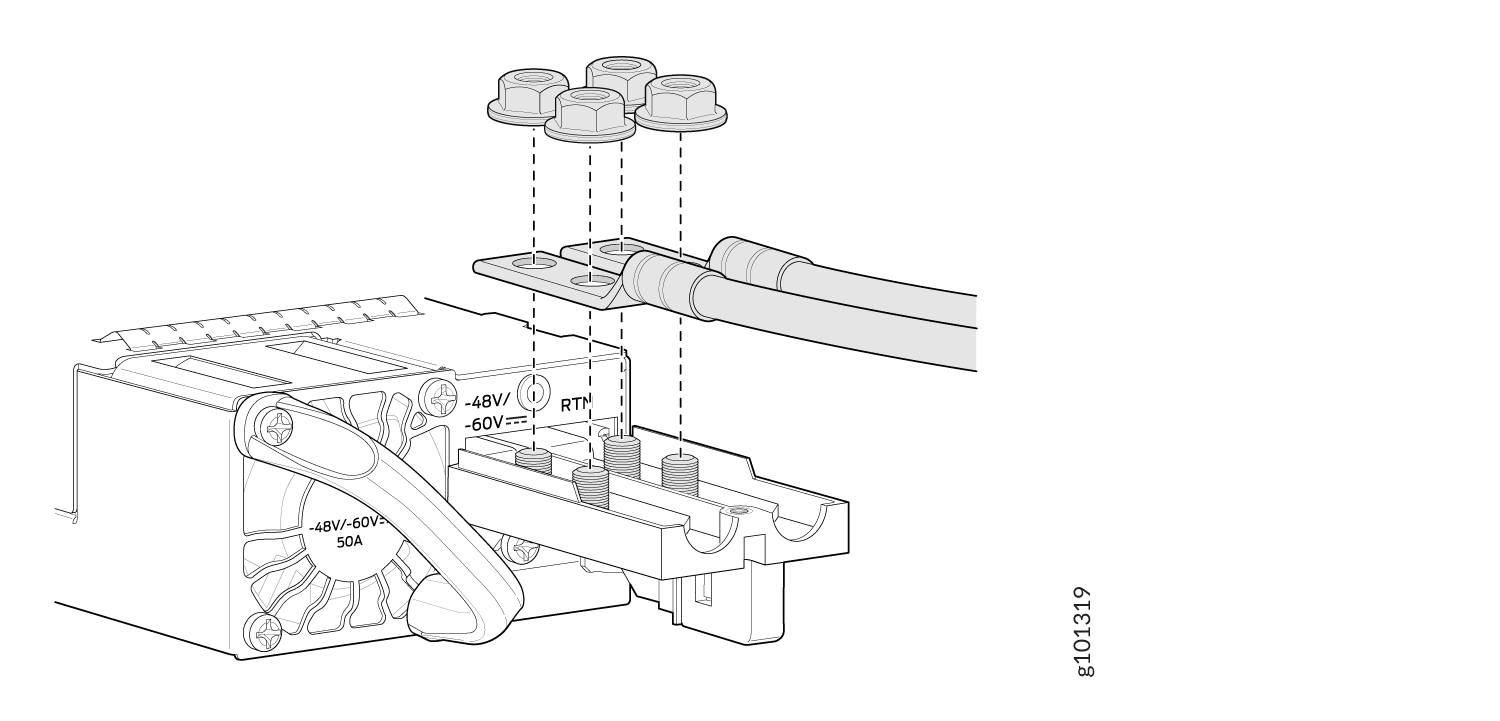

    Figura 7: Extracción de las tuercas de los terminales Removing the Nuts from the Terminals
  8. Asegure cada orejeta del cable de alimentación al terminal con las tuercas. Apriete las tuercas de los terminales de la fuente de alimentación hasta que queden ajustadas con el destornillador. Aplicar entre 23 lbf-in. (2,6 Nm) a 25 lbf-in. (2,8 Nm) de par a las tuercas. No aplique fuerza vertical mientras aprieta los tornillos. No apriete demasiado las tuercas. (Utilice un atornillador de tuerca de enchufe.) Consulte la figura 8.
    Figura 8: Conexión del cable Connecting the DC Cable de CC

    1. Asegure la lengüeta del cable de alimentación de fuente de CC positiva (+) al terminal RTN (retorno).

    2. Asegure la lengüeta negativa del cable de alimentación de la fuente de CC al terminal de –48V/-60V (entrada).

    CAUTELA:

    Asegúrese de que cada asiento de orejeta del cable de alimentación esté al ras contra la superficie del bloque de terminales mientras aprieta las tuercas. Asegúrese de que cada tuerca esté correctamente enroscada en el terminal. La aplicación de par de instalación a las tuercas cuando se rosca incorrectamente puede provocar daños en el terminal.
    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación que se conectan a los pernos de terminales en cada fuente de alimentación.
    Nota:

    Para obtener una lista de los cables de alimentación de CC compatibles, consulte la sección Especificaciones del cable de alimentación de CC para el enrutador MX304 .

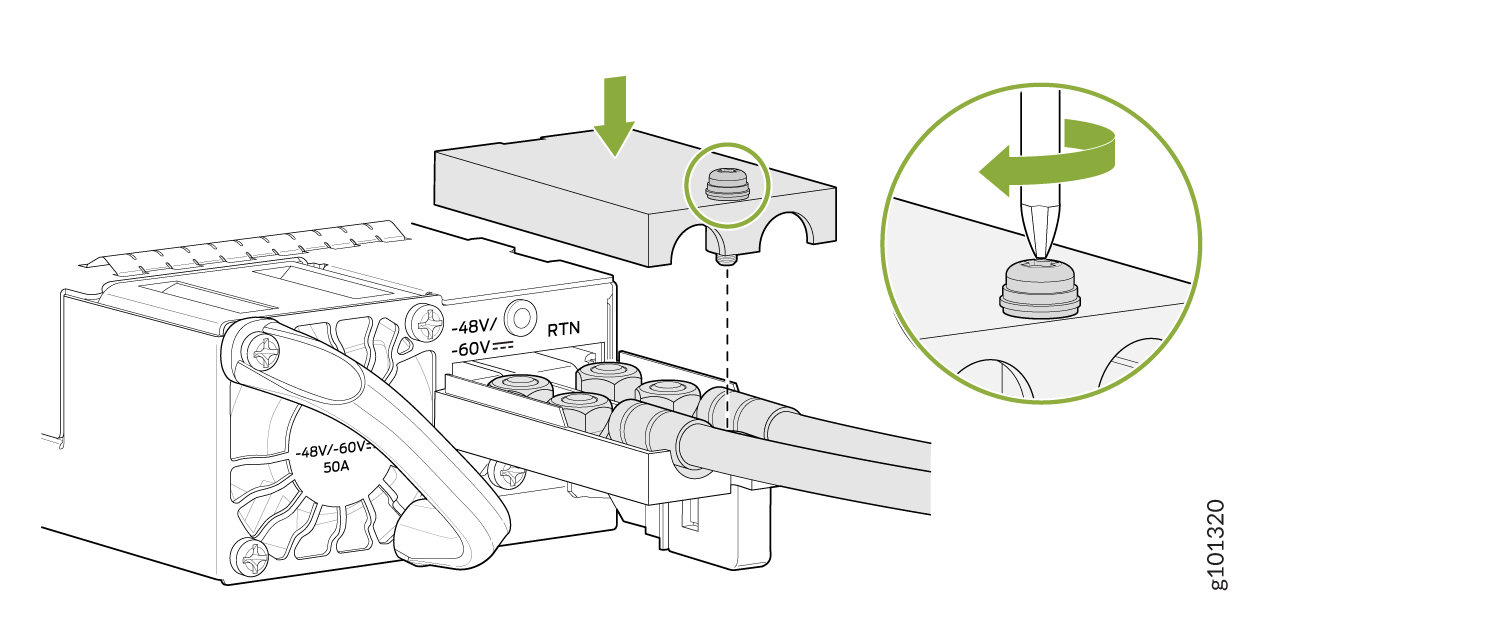

  9. Coloque la tapa del bloque de terminales y apriete el tornillo.
  10. Instale la fuente de alimentación en el chasis.

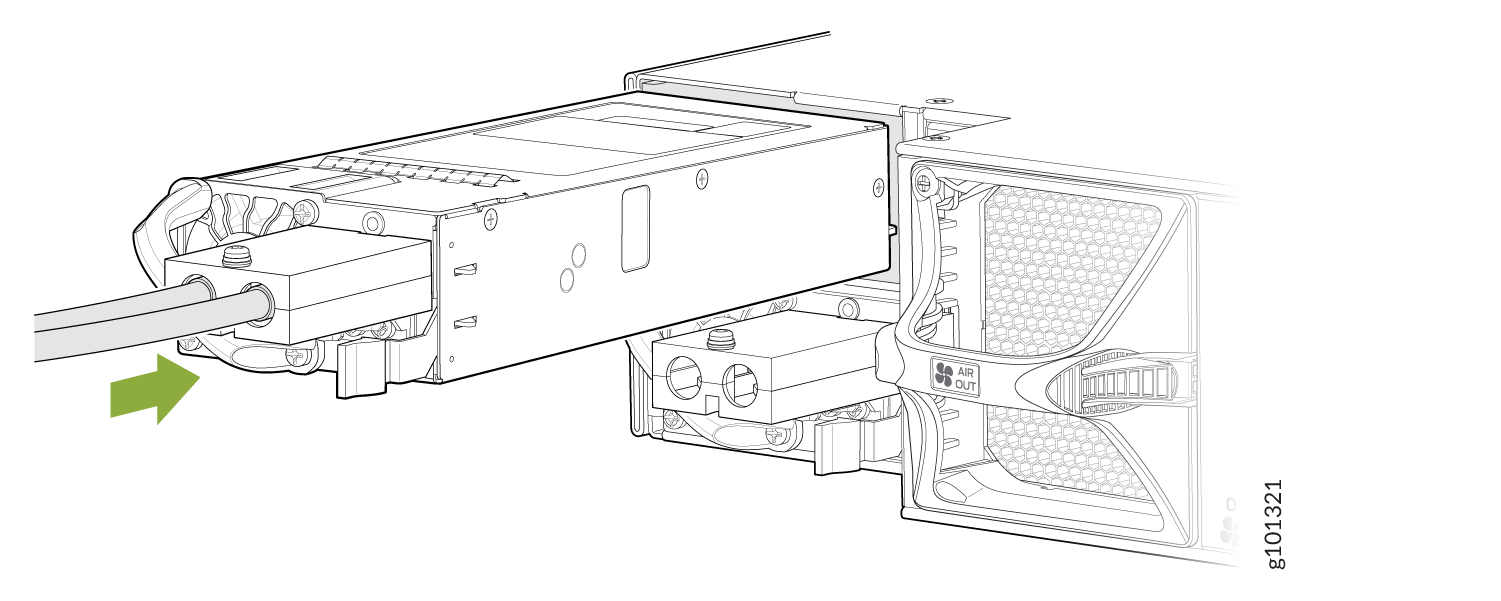

    Figura 9: Instalación de la fuente de alimentación en el chasis Installing the Power Supply in the Chassis
  11. Verifique que los cables de alimentación estén conectados correctamente, que no toquen ni bloqueen el acceso a los componentes del enrutador y que no cubran donde las personas puedan tropezar con ellos.
  12. Repita los pasos 1 a 10 para instalar la otra fuente de alimentación.
  13. Cierre el disyuntor de entrada.
  14. Conecte la fuente de alimentación a las fuentes de alimentación.

Ver también

Conecte la alimentación a un enrutador MX304 alimentado por HVAC/DC

CAUTELA:

No mezcle fuentes de alimentación de CA, CC o HVAC/CC dentro del mismo enrutador. Es posible que se produzcan daños en el enrutador.

Para conectar la alimentación de CA/CC de alto voltaje al enrutador, conecte los cables de alimentación de las fuentes de alimentación de CA/CC a las entradas del aparato HVAC/CC situadas en las fuentes de alimentación.

Para conectar los cables de alimentación HVAC/DC al enrutador para cada fuente de alimentación:

  1. Localice los cables de alimentación que tengan un enchufe apropiado para su ubicación geográfica. Para obtener más información, consulte Especificaciones del cable de alimentación de alto voltaje (CA/CC) para el MX304.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. Apague la entrada del aparato de entrada de CA/CC de la fuente de alimentación.
  4. Inserte el cable de alimentación HVAC/DC firmemente en la entrada de la fuente de alimentación (consulte la figura 10).
  5. Inserte el enchufe del cable de alimentación en un receptáculo externo de fuente de alimentación de CA/CC.
    Nota:

    Cada fuente de alimentación debe estar conectada a una fuente de alimentación HVAC/HVDC dedicada y a un disyuntor exclusivo en el sitio del cliente. Le recomendamos que utilice un disyuntor exclusivo en el sitio del cliente con una clasificación mínima de 20 A o según lo requiera el código local.
  6. Enrute el cable de alimentación adecuadamente. Verifique que el cable de alimentación no bloquee la salida de aire y el acceso a los componentes del enrutador, ni que cubra donde las personas puedan tropezar con él.
  7. Repita los pasos del 1 al 8 para instalar la otra fuente de alimentación.
  8. Encienda la fuente de alimentación en la fuente.
Figura 10: Conexión del cable Connecting the HVAC/DC Power Cord de alimentación HVAC/DC
