Sistema de alimentación de CC MX240
Descripción de la fuente de alimentación de CC MX240
Cada fuente de alimentación de CC pesa aproximadamente 3,8 lb (1,7 kg) y consta de una entrada de CC (–48 VCC y retorno), un disyuntor de 40 A (–48 VCC), un ventilador y LED para monitorear el estado de la fuente de alimentación. Cada fuente de alimentación de CC requiere un disyuntor exclusivo en el sitio del cliente. Para fuentes de alimentación de capacidad normal, recomendamos un disyuntor exclusivo con una potencia nominal de 40 A (–48 VCC) como mínimo, o según lo requiera el código local.
Para fuentes de alimentación de alta capacidad, se recomienda aprovisionar 60 A o 70 A por alimentación, según la configuración del conmutador DIP seleccionado.

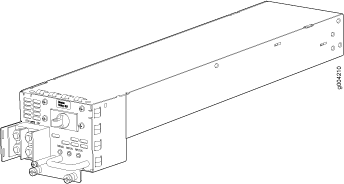

La figura 1 muestra la fuente de alimentación de CC de capacidad normal.
La figura 2 muestra la fuente de alimentación de CC de alta capacidad.
de alimentación de CC de alta capacidad
Configuraciones de fuente de alimentación de CC
En la configuración de alimentación de CC, el enrutador contiene una o dos fuentes de alimentación de CC ubicadas en la parte posterior del chasis en las ranuras PEM0 y PEM2 (de izquierda a derecha). Puede actualizar su sistema de alimentación de CC de una a dos fuentes de alimentación. Una sola fuente de alimentación de CC proporciona alimentación a todos los componentes. Una segunda fuente de alimentación de CC proporciona redundancia. Si falla una fuente de alimentación de CC en una configuración redundante, la fuente de alimentación redundante se hace cargo sin interrupción.
Las fuentes de alimentación de CC de alta capacidad tienen un interruptor DIP que selecciona la potencia de salida.
Mueva el conmutador de entrada a 0 para la entrada de 60 A y a la posición 1 para la entrada de 70 A.
No configure el conmutador del modo de entrada si la fuente de alimentación está instalada en el chasis. Si la fuente de alimentación ya está instalada, debe quitarla antes de configurar el interruptor del modo de entrada.
La Tabla 1 muestra los componentes alimentados por cada ranura de fuente de alimentación de CC. Las especificaciones se aplican a la capacidad normal y a las fuentes de alimentación de alta capacidad.
Ranura para fuente de alimentación de CC |
La fuente de alimentación proporciona energía a los siguientes componentes |
|---|---|
PEM0 |
Bandeja de ventilador, ranuras DPC 0, 1 y 2, y ranuras SCB 0 y 1 |
PEM2 |
Bandeja de ventilador, ranuras DPC 0, 1 y 2, y ranuras SCB 0 y 1 |
Ver también
LED de fuente de alimentación de CC MX240
Cada placa frontal de la fuente de alimentación de CC contiene tres LED que indican el estado de la fuente de alimentación (consulte la Tabla 2). El estado de la fuente de alimentación también se refleja en dos LED en la interfaz de la nave (consulte LED de componentes MX240 en la interfaz de embarcación). Además, una falla en la fuente de alimentación activa el LED de alarma rojo en la interfaz de la nave.
Debe haber un SCB presente para que el PWR OK LED continúe.
Etiqueta |
Color |
Estado |
Descripción |
|---|---|---|---|
PWR OK |
Verde |
Apagado |
La fuente de alimentación no funciona normalmente. Consulte el INPUT OK LED para obtener más información. |
En |
La fuente de alimentación funciona normalmente. |
||
Amarillo |
En |
El voltaje de salida principal está fuera de rango (límite inferior: 37.5 V a 39.5 V; límite superior: 72.5 V a 76 V). |
|
BRKR ACTIVADO |
Verde |
Apagado |
El disyuntor de la fuente de alimentación de CC está apagado. |
En |
La entrada de alimentación de CC está presente y el disyuntor de la fuente de alimentación de CC está encendido. |
||
ENTRADA OK |
Verde |
Apagado |
La entrada de CC al PEM no está presente. |
En |
La entrada de CC está presente y está conectada en la polaridad correcta. |
||
Amarillo |
En |
La entrada de CC está presente, pero no en un rango de funcionamiento válido ni conectada en polaridad inversa. |
Ver también
Especificaciones eléctricas de la fuente de alimentación de CC para MX240 y MX480
La Tabla 3 enumera las especificaciones eléctricas de la fuente de alimentación de CC. La Tabla 4 enumera las especificaciones del sistema de alimentación de CC.
Artículo |
Especificación |
|
|---|---|---|
| Fuentes de alimentación de capacidad normal | ||
| Potencia de salida máxima |
1600 W |
|
| Clasificación de corriente de entrada de CC |
33,3 A @ –48 V tensión nominal de funcionamiento |
|
| Corriente de entrada máxima |
40 A |
|
| Voltaje de entrada de CC |
Rango de funcionamiento: -40,5 VCC a -72 VCC Nominal: –48 VDC |
|
| Eficacia
Nota:
Este valor está a plena carga y voltaje nominal. |
~98% |
|
| Máxima irrupción | El pico de corriente de irrupción causado por los condensadores X a través de la entrada del PEM no debe exceder los 200A durante menos de 10 mSegundo. La medición debe realizarse con la sonda de corriente Tektronix y un alcance con ancho de banda de 250MHz. El PEM también limitará el transitorio I²t a un máximo de 5A2S al arranque en frío. No se producirán daños en la MPE por ciclos repetidos de encendido/apagado/encendido en condiciones de calor o frío. |
|
| Disyuntor interno |
40 A |
|
| Fuentes de alimentación de alta capacidad | ||
| Corriente de entrada máxima |
60 A (DIP=0) |
70 A (DIP=1) |
| Potencia de salida máxima |
2240 W |
2440 W |
| Clasificación de corriente de entrada de CC |
50 A @ -48 VDC voltaje normal de funcionamiento |
54.2 A @ -48 VDC voltaje normal de operación |
| Voltaje de entrada de CC |
Rango de funcionamiento: -40,5 VCC a -72 VCC Nominal: –48 VDC |
|
| Eficacia
Nota:
Este valor está a plena carga y voltaje nominal. |
~98% |
|
| Máxima irrupción | El pico de corriente de irrupción causado por los condensadores X a través de la entrada del PEM no debe exceder los 200A durante menos de 10 mSegundo. La medición debe realizarse con la sonda de corriente Tektronix y un alcance con ancho de banda de 250MHz. El PEM también limitará el transitorio I²t a un máximo de 5A2S al arranque en frío. No se producirán daños en la MPE por ciclos repetidos de encendido/apagado/encendido en condiciones de calor o frío. |
|
Artículo |
Capacidad normal |
Alta capacidad |
|
|---|---|---|---|
Redundancia |
2+2 |
1+1 |
|
Potencia de salida (máxima) por fuente |
1600 W |
60 A (DIP=0) |
70 A (DIP=1) |
2240 W |
2440 W |
||
Potencia de salida (máxima) por sistema |
3200 W |
2240 W |
2240 W |
Ver también
Requisitos del disyuntor de corriente continua para el enrutador MX240
Cada fuente de alimentación de CC tiene una sola entrada de CC (–48 VCC y retorno) que requiere un disyuntor dedicado. Le recomendamos que utilice un disyuntor exclusivo para el sitio del cliente con una potencia nominal de 40 A (–48 VCC) como mínimo, o según lo exija el código local. Si lo hace, puede operar el enrutador en cualquier configuración sin necesidad de actualizar la infraestructura de energía.
Para fuentes de alimentación de alta capacidad, le recomendamos que utilice un disyuntor dedicado al sitio del cliente con una potencia nominal de 60 A o 70 A, o según lo requiera el código local, según la configuración del conmutador de entrada.
Si planea utilizar un enrutador alimentado por CC con una configuración inferior a la máxima y no aprovisiona un disyuntor de 40 A (–48 VCC), le recomendamos que aprovisione un disyuntor exclusivo en el sitio del cliente para cada fuente de alimentación de CC nominal para al menos el 125 % de la corriente continua que consume el sistema a –48 VCC.
Ver también
Especificaciones de conexión a tierra del chasis MX240
- Especificaciones de los puntos de conexión a tierra del chasis MX240
- Especificaciones de las terminales del cable de conexión a tierra del enrutador MX240
- Especificaciones del cable de conexión a tierra del enrutador MX240
Especificaciones de los puntos de conexión a tierra del chasis MX240
Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, el enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación. Para conectar a tierra los enrutadores alimentados por CA y CC, debe conectar un cable de conexión a tierra y, a continuación, conectarlo a los puntos de conexión a tierra del chasis con los dos tornillos suministrados.
Se proporcionan dos insertos roscados (tuercas PEM) en la parte superior posterior del chasis para conectar el enrutador a tierra. Los puntos de conexión a tierra se ajustan a los tornillos UNC 1/4-20 (americano). Los puntos de conexión a tierra están espaciados a 0.625 pulgadas. (15,86 mm) centros.

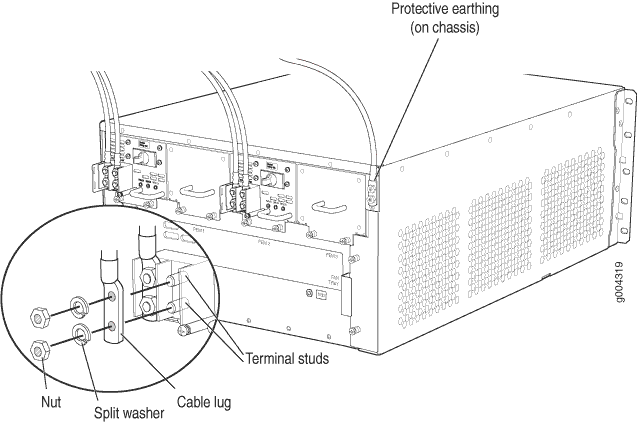

Consulte la figura 3 para conectar la alimentación de CA al enrutador y la figura 4 para conectar la alimentación de CC al enrutador.
Se proporciona conexión a tierra adicional a un enrutador alimentado por CA cuando conecta sus fuentes de alimentación a receptáculos de alimentación de CA conectados a tierra.
Debe instalar el enrutador MX240 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté conectado a tierra. El enrutador MX240 tiene un terminal de conexión a tierra protector de dos orificios que se proporciona en el chasis. Ver Figura 3 y Figura 4. Le recomendamos que utilice este terminal de conexión a tierra de protección como método preferido para conectar a tierra el chasis, independientemente de la configuración de la fuente de alimentación. Sin embargo, si hay métodos de conexión a tierra adicionales disponibles, también puede utilizar esos métodos. Por ejemplo, puede utilizar el cable de conexión a tierra del cable de alimentación de CA o utilizar el terminal o la lengüeta de conexión a tierra de una fuente de alimentación de CC. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra de protección de dos orificios.
Especificaciones de las terminales del cable de conexión a tierra del enrutador MX240

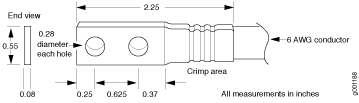

La caja de accesorios que se incluye con el enrutador incluye una lengüeta de cable que se conecta al cable de conexión a tierra (consulte la figura 5) y dos tornillos UNC 1/4–20 utilizados para asegurar el cable de conexión a tierra a los puntos de conexión a tierra.
del cable de conexión a tierra
Antes de instalar el enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministre. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador.
La misma lengüeta de cable se utiliza para los cables de alimentación de CC.
Especificaciones del cable de conexión a tierra del enrutador MX240
Debe proporcionar un cable de conexión a tierra que cumpla con las siguientes especificaciones: cable de 6 AWG (13,3 mm2), cable mínimo de 60 °C o según lo exija el código local.
Ver también
Cableado de fuente de alimentación de CC para el enrutador MX240
La figura 6 muestra una disposición típica de cableado de fuente de CC.
La fuente de alimentación de CC en PEM0 debe ser alimentada por una fuente de alimentación dedicada derivada de la alimentación A, y la fuente de alimentación de CC en PEM2 debe ser alimentada por una alimentación de alimentación dedicada derivada de la alimentación B. Esta configuración proporciona la redundancia de alimentación A/B comúnmente implementada para el sistema.
Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación que se conectan a los pernos de terminales en cada fuente de alimentación.
Para conexiones de cableado de campo, utilice únicamente conductores de cobre.
Los cables de alimentación y los cables no deben bloquear el acceso a los componentes del dispositivo ni cubrir donde las personas puedan tropezar con ellos.
Ver también
Especificaciones del cable de alimentación de CC para el enrutador MX240
Especificaciones de las lengüetas del cable de alimentación de CC: la caja de accesorios que viene con el enrutador incluye las orejetas de cable que se conectan a los pernos de terminales de cada fuente de alimentación (consulte la figura 7).
de cable de alimentación de CC
Antes de instalar el enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministre. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador.
La misma lengüeta de cable se utiliza para el cable de conexión a tierra.
Especificaciones del cable de alimentación de CC: debe suministrar cuatro cables de alimentación de CC que cumplan las siguientes especificaciones: 6 AWG (13,3 mm2), cable mínimo de 60 °C o según lo exija el código local.
Ver también
Problemas pendientes con el enrutador MX240
En este tema se enumeran los problemas de hardware pendientes con el enrutador MX240. Para obtener información acerca de problemas de software, consulte las Notas de la versión de Junos OS.
En las fuentes de alimentación de alta capacidad MX240 DC, el conmutador de modo de entrada indica al sistema qué alimentación de capacidad está conectada (60A o 70A). Esto se utiliza para la gestión del inventario de energía. Cuando el interruptor del modo de entrada está establecido en '0' (cero): espere alimentación de 60A, con un rango de voltaje de -39V a -72VDC. Cuando el interruptor del modo de entrada esté configurado en '1' (uno), espere una alimentación de 70A o una alimentación de 60A con un voltaje mínimo de 42V y más. La configuración predeterminada del modo de entrada es 1 (por ejemplo, 60A con voltajes superiores a 42VDC o 70A).
Error conocido: En Junos OS versiones 10.0R3, 10.1R2 y 10.2R1, el estado del conmutador en modo de entrada de fuente de alimentación de alta capacidad de CC MX240 no se refleja correctamente en la administración del inventario de energía, generando alarmas incorrectamente. Esto no tiene ningún efecto en el funcionamiento del suministro. [PR532230]
Notas importantes:
Todos los consumibles deben tener la misma configuración de alimentación.
Se requiere el uso correcto de la configuración de alimentación para todos los suministros con el fin de obtener la gestión de inventario de energía deseada.
Los armazones y la óptica XFP del enrutador MX240 son piezas estándar de la industria que tienen una retroalimentación táctil limitada para la inserción de óptica y fibra. Debe insertar la óptica y la fibra firmemente hasta que el pestillo esté firmemente en su lugar. [PR/98055]
No mezcle las fuentes de alimentación de CA y CC en un enrutador MX240. La mezcla de fuentes de CA y fuentes de CC puede dañar el chasis. [PR/233340]
