Vía rápida para la instalación y alimentación en rack

Montaje de un conmutador EX9208 en un bastidor o gabinete con un elevador mecánico

Antes de instalar el conmutador:

• Prepare el sitio para la instalación como se describe en Lista de verificación de preparación del sitio para un conmutador EX9208.

• Asegúrese de que el sitio tenga una distancia adecuada para el mantenimiento del flujo de aire y del hardware, como se describe en Requisitos de separación para el flujo de aire y mantenimiento del hardware para un conmutador EX9208.

• Asegúrese de comprender cómo prevenir daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.

• Desembale el conmutador como se describe en Desempaquetado del conmutador EX9200.

• En un bastidor de cuatro postes o en un bastidor de marco abierto, instale el estante de montaje. Consulte Instalación de un estante de montaje en un bastidor o gabinete para un conmutador EX9208.

• Revise las directrices de elevación del chasis descritas en Directrices de elevación del chasis para conmutadores EX9200.

Asegúrese de que tiene las siguientes partes y herramientas disponibles para instalar el conmutador:

• Un elevador mecánico

• 7/16 pulgadas Controlador de tuerca (11 mm)

• Destornilladores Phillips (+), número 1 y 2

• Correa de muñequera con conexión a tierra ESD

Debido al tamaño y peso del interruptor, recomendamos encarecidamente usar un elevador mecánico para instalar el interruptor.

Para instalar el interruptor con un elevador mecánico:

1. Fije la correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto ESD del chasis.

2. Asegúrese de que el bastidor o gabinete esté colocado en su ubicación permanente y asegurado al edificio. Asegúrese de que el sitio de instalación permita un espacio libre adecuado tanto para el flujo de aire como para el mantenimiento.

3. Cargue el interruptor en el elevador, asegurándose de que descanse firmemente en la plataforma elevadora.

4. Con el elevador, coloque el interruptor delante del bastidor o armario, centrándolo delante del estante de montaje instalado en el bastidor.

5. Levante el chasis aproximadamente 0,75 pulg. (1,9 cm) por encima de la superficie del estante de montaje y colóquelo lo más cerca posible del estante.

6. Deslice con cuidado el interruptor sobre el estante de montaje de modo que la parte inferior del chasis y el estante de montaje se superpongan aproximadamente dos pulgadas.

7. Deslice el interruptor sobre el estante de montaje hasta que los soportes de montaje entren en contacto con los rieles del bastidor. El estante garantiza que los orificios en los soportes de montaje del chasis se alineen con los orificios en los rieles del rack.

8. Aleje el elevador del bastidor.

9. Instale un tornillo de montaje en cada uno de los orificios de montaje frontal abiertos alineados con el bastidor, comenzando desde la parte inferior.

10. Inspeccione visualmente la alineación del conmutador. Si el interruptor está instalado correctamente en el bastidor, todos los tornillos de montaje de un lado del bastidor están alineados con los tornillos de montaje del lado opuesto y el conmutador está nivelado.

11. La siguiente figura 1 muestra la instalación de un conmutador EX9208 en un rack de marco abierto. El procedimiento es el mismo para todos los conmutadores EX9200.

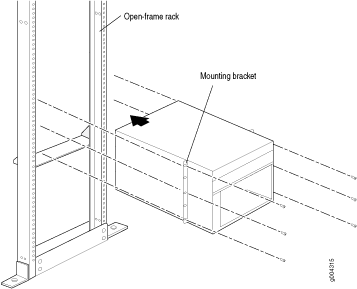

    Figura 1: Instalación del conmutador en un rack de marco abierto


Montaje de un conmutador EX9208 en un bastidor o armario sin necesidad de utilizar un elevador mecánico

Antes de instalar el conmutador:

• Prepare el sitio para la instalación como se describe en Lista de verificación de preparación del sitio para un conmutador EX9208.

• Asegúrese de que el sitio tenga una distancia adecuada para el mantenimiento del flujo de aire y del hardware, como se describe en Requisitos de separación para el flujo de aire y mantenimiento del hardware para un conmutador EX9208.

• Desembale el conmutador como se describe en Desempaquetado del conmutador EX9200.

Para montar un conmutador EX9208 en un bastidor o gabinete sin utilizar un elevador mecánico.

1. Retire del chasis todos los componentes, excepto el plano medio. Ver:

   • Extracción de un módulo SF de un conmutador EX9200.

   • Extracción de una fuente de alimentación de CA de un conmutador EX9208.

   • Extracción de una fuente de alimentación de CC de un conmutador EX9208.

   • Extracción de una bandeja de ventilador de un conmutador EX9200.

2. Asegúrese de que el bastidor esté en su ubicación permanente y asegurado al edificio. Asegúrese de que el sitio de instalación permita un espacio libre adecuado tanto para el flujo de aire como para el mantenimiento.

3. Coloque el interruptor delante del bastidor o gabinete, centrándolo delante del estante de montaje. Use un gato de paleta si hay uno disponible.

4. Con una persona a cada lado, sosténgalo en la parte inferior del chasis y levántelo con cuidado sobre el estante de montaje.

   Advertencia:

   Para evitar lesiones, mantenga la espalda recta y levántela con las piernas, no con la espalda. Evite torcer su cuerpo mientras levanta. Equilibre la carga de manera uniforme y asegúrese de que su base sea sólida.

5. Deslice el interruptor sobre el estante de montaje hasta que los soportes de montaje entren en contacto con los rieles del bastidor. El estante garantiza que los orificios en los soportes de montaje del chasis se alineen con los orificios en los rieles del rack.

6. Instale un tornillo de montaje en cada uno de los orificios de montaje abiertos alineados con el bastidor, comenzando desde la parte inferior.

7. Inspeccione visualmente la alineación del conmutador. Si el interruptor está instalado correctamente en el bastidor, todos los tornillos de montaje de un lado del bastidor deben estar alineados con los tornillos de montaje del lado opuesto y el interruptor debe estar nivelado. Vea la siguiente Figura 2.

   Figura 2: Instalación del conmutador en un rack de marco abierto

8. Después de instalar los tornillos de montaje y atornillar firmemente el chasis al bastidor, vuelva a instalar los componentes en el chasis. Ver:

   • Instalación de un módulo SF en un conmutador EX9200.

   • Instalación de una bandeja de ventilador en un conmutador EX9200.

   • Instalación de una fuente de alimentación de CA en un conmutador EX9208.

   • Instalación de una fuente de alimentación de CC en un conmutador EX9208.

Conecte a tierra el conmutador EX9208

Para conectar tierra a un conmutador de la serie EX9208:

1. Verifique que un electricista con licencia haya conectado la lengüeta del cable al cable de conexión a tierra.

2. Conecte un extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el conmutador.

3. Conecte una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto de conexión a tierra ESD en el interruptor.

4. Coloque la lengüeta de puesta a tierra sujeta al cable de puesta a tierra sobre el terminal de puesta a tierra de protección, consulte la figura 3.

   Figura 3: Conexión de un cable de conexión a tierra a un conmutador de la serie EX

5. Asegure la lengüeta de conexión a tierra al terminal de puesta a tierra de protección con las arandelas y los tornillos.

6. Viste el cable de conexión a tierra y asegúrate de que no toque ni bloquee el acceso a otros componentes del interruptor y de que no cubra donde las personas puedan tropezar con él.

Conecte el conmutador EX9208 a la corriente

Según los requisitos apropiados para su sitio, conecte la alimentación de CA o CC al conmutador EX9208. En la siguiente sección se indica cómo conectar el conmutador a una fuente de alimentación de CA. Lea Conexión de corriente continua a un conmutador EX9208 para leer cómo conectar la alimentación de CC al conmutador EX9208.

• Conexión de alimentación de CA a un conmutador EX9208
• Encendido del conmutador
