Vía rápida para la instalación y alimentación en rack

El kit de montaje que se incluye en la caja tiene los soportes que necesita para instalar el conmutador en un bastidor de dos postes. Le explicaremos cómo instalar el conmutador en un bastidor de dos postes. Las siguientes son instrucciones sobre cómo instalar los modelos de conmutadores multigigabit EX4100 gigabit y EX4100 en un rack.

Antes de instalar, revise lo siguiente. Además, tenga a alguien disponible para que lo ayude a asegurar el conmutador al bastidor.

• Pautas y requisitos del sitio EX4100.

• Pautas y advertencias generales de seguridad.

• Lista de embalaje para un conmutador EX4100.

1. Coloque el interruptor sobre una superficie plana y estable.



2. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.

3. Levante el interruptor y colóquelo en el bastidor. Coloque el interruptor de manera que las etiquetas AIR IN de los módulos del ventilador estén orientadas hacia el pasillo frío o las etiquetas AIR OUT de los módulos del ventilador estén orientadas hacia el pasillo caliente. Alinee el orificio inferior en cada soporte de montaje con un orificio en cada poste de rack, asegurándose de que el interruptor esté nivelado.



4. Mientras mantiene el interruptor en su lugar, pida a una segunda persona que inserte y apriete los tornillos de montaje del bastidor para asegurar los soportes de montaje a los postes del bastidor. Apriete primero los tornillos en los dos orificios inferiores y luego apriete los tornillos en los dos orificios superiores.

5. Compruebe que los soportes de montaje a cada lado del bastidor estén alineados entre sí.



6. Cubra el módulo de extensión vacío y las ranuras de la fuente de alimentación con las cubiertas suministradas con el conmutador.

¿Qué hay en la caja?

• Conmutador EX4100 con dos módulos de ventilador preinstalados y una fuente de alimentación preinstalada

• Un cable de alimentación de CA apropiado para su ubicación geográfica.

• Retenedor del cable de alimentación de CA

• Ocho cubiertas antipolvo preinstaladas para puertos SFP

• Cuatro pies de goma

• Cable RJ-45 y adaptador de puerto serie RJ-45 a DB-9

¿Qué más necesito?

• Alguien que le ayude a asegurar el conmutador al bastidor

• Tornillos de montaje para fijar los conmutadores al bastidor

• Un destornillador Phillips (+) número dos

• Un adaptador de serie a USB (si su computadora portátil no tiene un puerto serie)

• Una correa de conexión a tierra de descarga electrostática (ESD)

• Un host de administración, como una computadora portátil o de escritorio

• Dos tornillos M5X10mm con arandelas para asegurar la orejeta de puesta a tierra

• Un cable de puesta a tierra: cable de 8 AWG (2 mm²), mínimo de 90 °C, o según lo permita el código local, con un Panduit LCD8-14A-L o un taco equivalente conectado.

Conecte a tierra el conmutador EX4100

Para conectar a tierra el conmutador EX4100, haga lo siguiente:

1. Conecte un extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el conmutador.

2. Coloque la lengüeta de conexión a tierra sujeta al cable de conexión a tierra sobre el terminal de conexión a tierra protector del panel trasero.

   Conecte un cable de conexión a tierra a un conmutador EX4100-24P, EX4100-24T, EX4100-48P, EX4100-48T, EX4100-24MP y EX4100-48MP



3. Asegure la lengüeta de conexión a tierra al terminal de puesta a tierra de protección con los tornillos.

4. Asegure el cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del conmutador.

Conecte el cable de alimentación y encienda el conmutador

Para obtener información acerca de las especificaciones de cable de alimentación de CA compatibles, consulte la Tabla 7.

Para conectar el cable de alimentación, haga lo siguiente:

1. Asegúrese de que la fuente de alimentación esté completamente insertada en el panel trasero del conmutador.

2. En el panel posterior, conecte el clip de retención del cable de alimentación a la fuente de alimentación de CA.

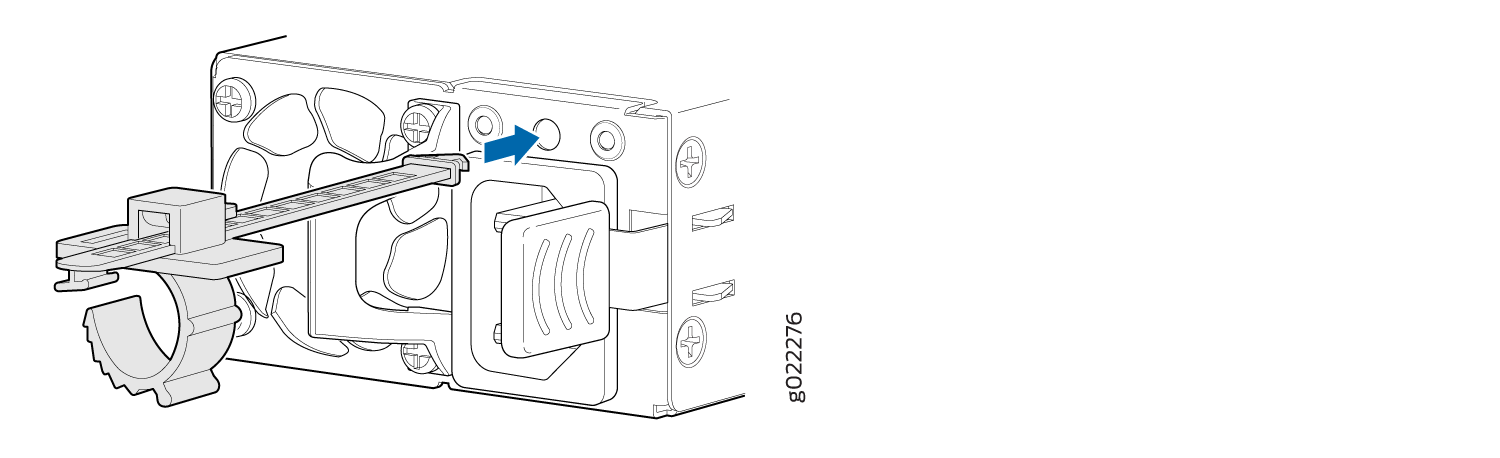

3. Empuje el extremo de la tira de retención del cable de alimentación en la ranura por encima de la toma del cable de alimentación hasta que la tira encaje en su lugar. Asegúrese de que el bucle de la tira de retención esté orientado hacia el cable de alimentación. El clip de retención del cable de alimentación se extiende 3 pulgadas fuera del chasis. (7,62 cm).



4. Presione la pestaña pequeña en la tira de retención para aflojar el bucle. Deslice el bucle hasta que haya espacio suficiente para insertar el acoplador del cable de alimentación en la toma del cable de alimentación.

5. Enchufe el cable de alimentación a la toma del cable de alimentación.

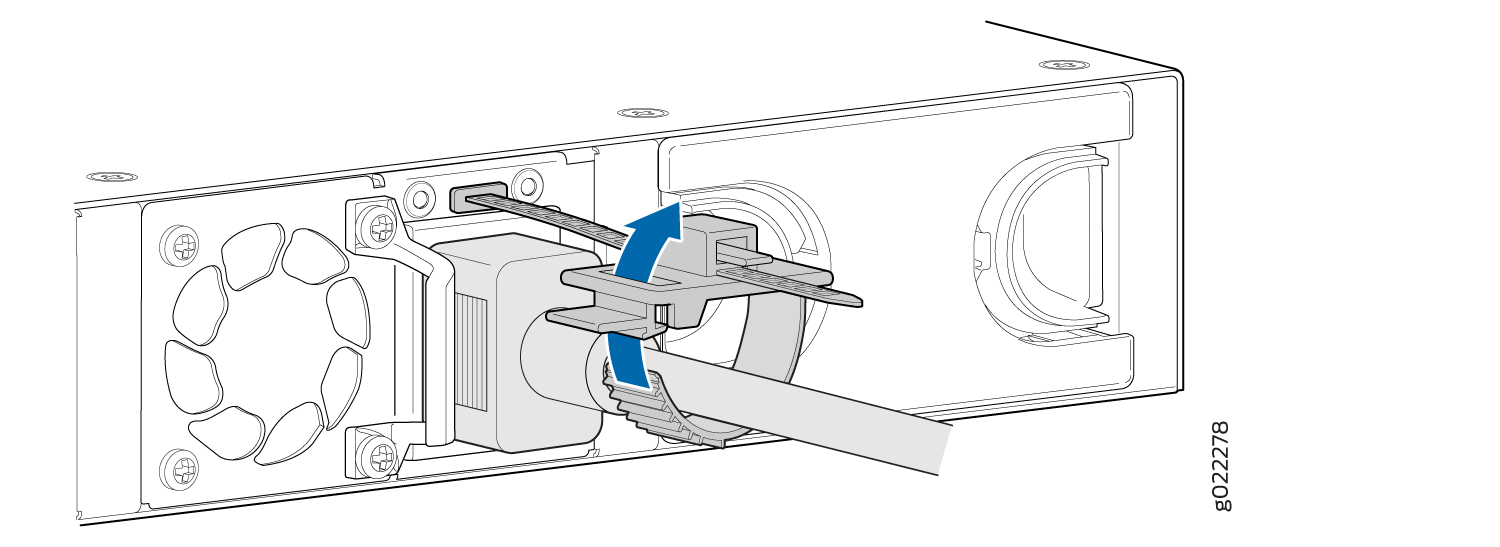

6. Deslice el lazo hacia la fuente de alimentación hasta que quede ajustado contra la base del acoplador.

7. Presione la pestaña en el bucle y dibuje el bucle en un círculo cerrado.



8. Si la toma de corriente de CA tiene un interruptor de alimentación, apáguelo.

9. Inserte el enchufe del cable de alimentación en una toma de corriente de CA.

10. Si la toma de corriente de CA tiene un interruptor de alimentación, enciéndalo. El interruptor se enciende tan pronto como lo enchufe.

11. Compruebe que el LED OK DC de la fuente de alimentación esté iluminado de forma verde. Si no es así, desconecte la fuente de alimentación de la fuente de alimentación. Deberá reemplazar la fuente de alimentación (consulte Mantenimiento del sistema de refrigeración EX4100)

    .
